TOYOTA PRIUS PLUS 2019 Návod na použití (in Czech)

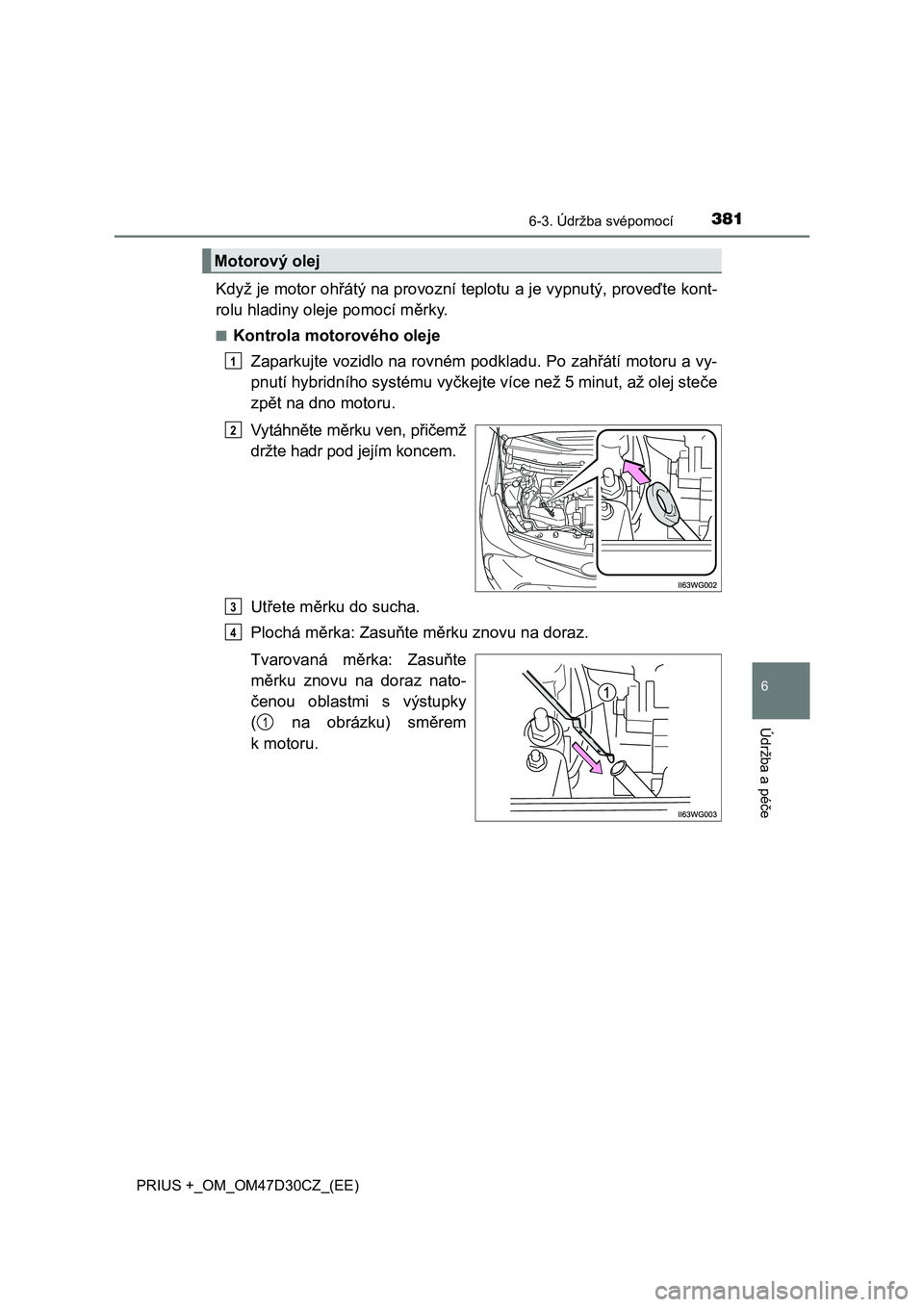

3816-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
6
Údržba a péče
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a vy-
pnutí hybridního systému vyčkejte více než 5 minut, až olej steče
zpět na dno motoru.
Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
Utřete měrku do sucha.
Plochá měrka: Zasuňte měrku znovu na doraz.
Tvarovaná měrka: Zasuňte
měrku znovu na doraz nato-
čenou oblastmi s výstupky
( na obrázku) směrem
k motoru.
Motorový olej
1
2
3
4
1

3826-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)

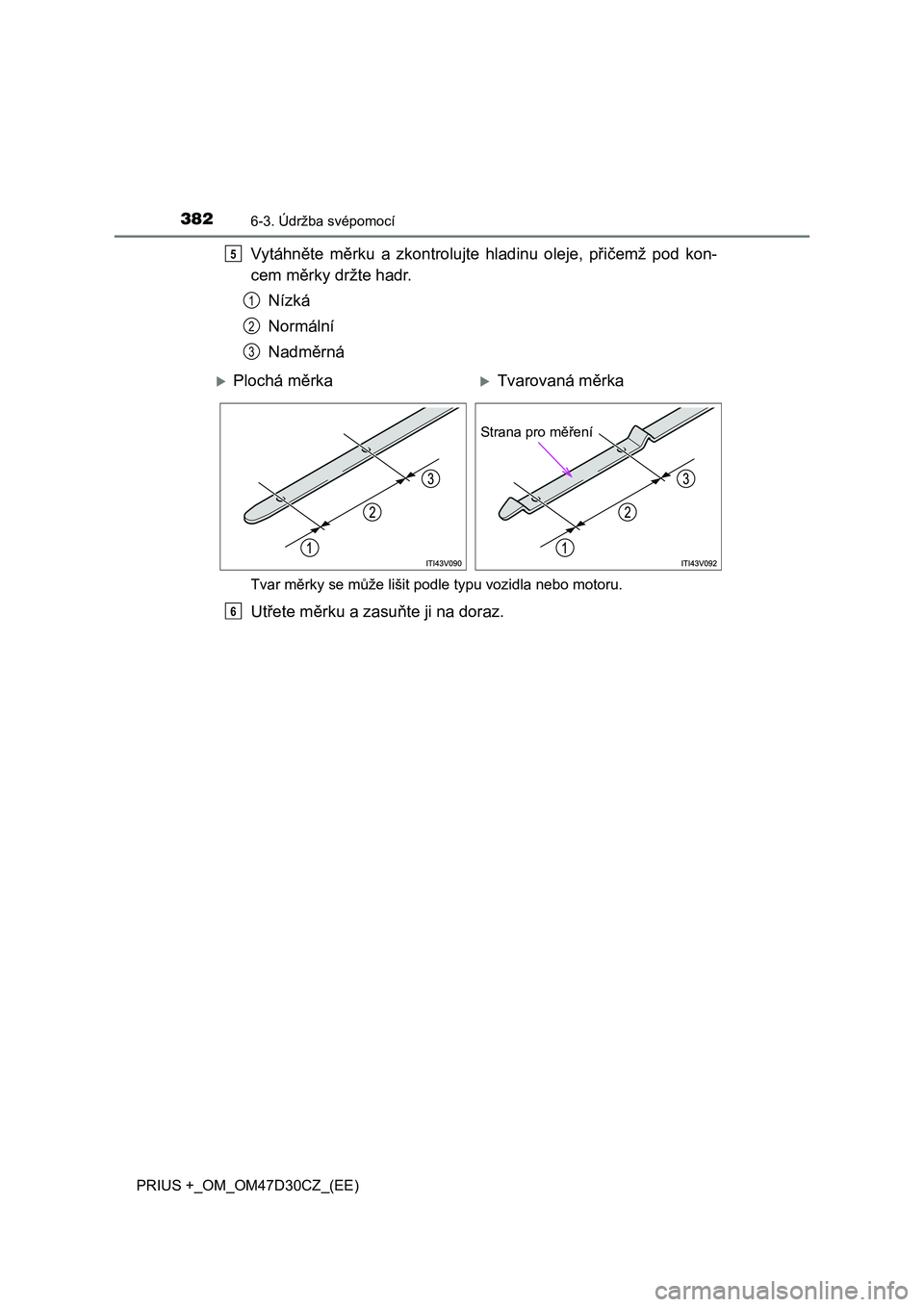

Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
5
1
2
3
Plochá měrkaTvarovaná měrka
Strana pro měření
6

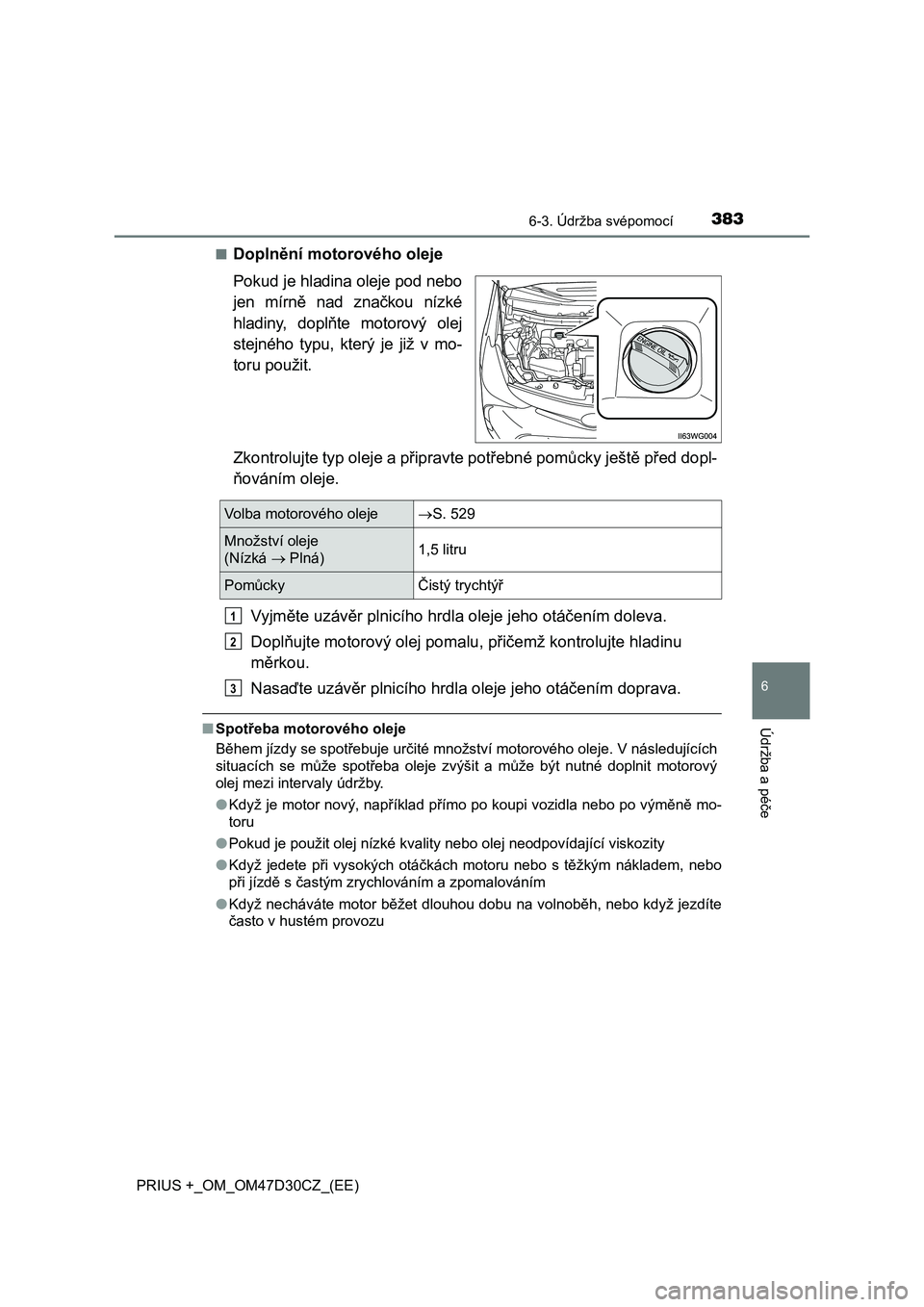

3836-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
6
Údržba a péče
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo
jen mírně nad značkou nízké
hladiny, doplňte motorový olej
stejného typu, který je již v mo-
toru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu
měrkou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, nebo
při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
Volba motorového olejeS. 529
Množství oleje
(Nízká  Plná)1,5 litru
PomůckyČistý trychtýř
1
2
3

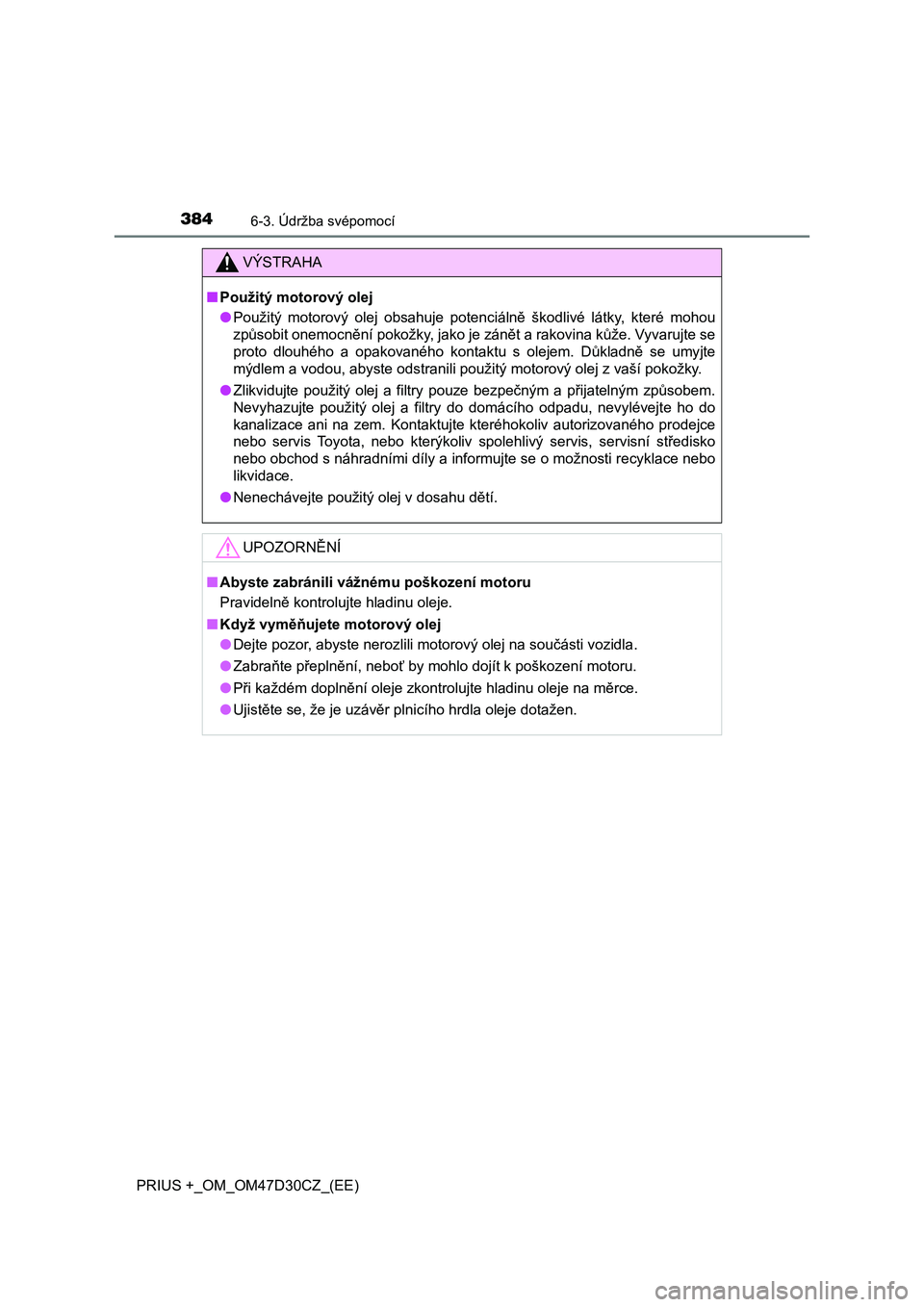

3846-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem. Kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis, servisní středisko
nebo obchod s náhradními díly a informujte se o možnosti recyklace nebo
likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.

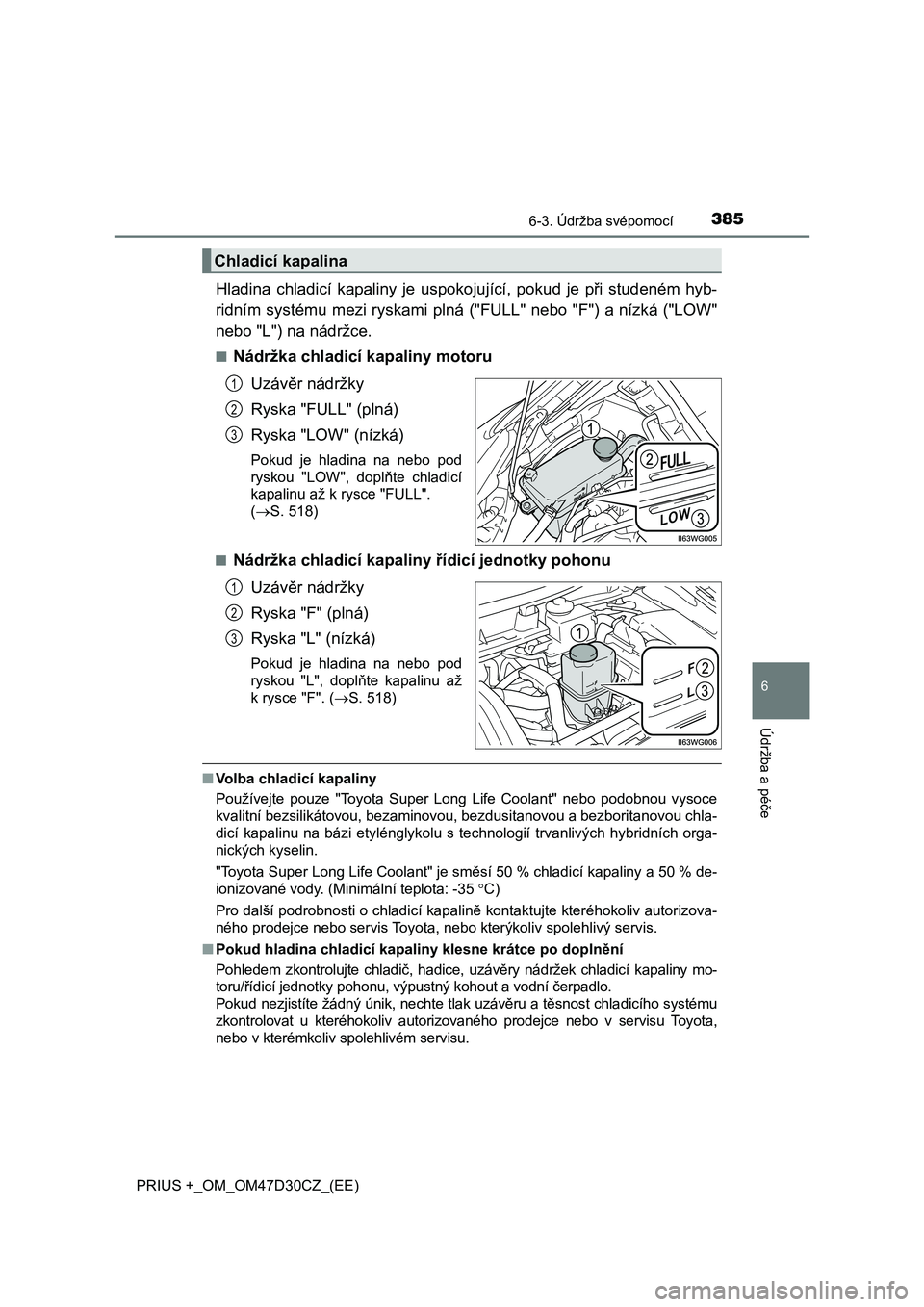

3856-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
6
Údržba a péče
Hladina chladicí kapaliny je uspokojující, pokud je při studeném hyb-
ridním systému mezi ryskami plná ("FULL" nebo "F") a nízká ("LOW"
nebo "L") na nádržce.
■Nádržka chladicí kapaliny motoru
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
(S. 518)
■
Nádržka chladicí kapaliny řídicí jednotky pohonu
Uzávěr nádržky
Ryska "F" (plná)
Ryska "L" (nízká)
Pokud je hladina na nebo pod
ryskou "L", doplňte kapalinu až
k rysce "F". (S. 518)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35 C)
Pro další podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěry nádržek chladicí kapaliny mo-
toru/řídicí jednotky pohonu, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
Chladicí kapalina
1
2
3
1
2
3

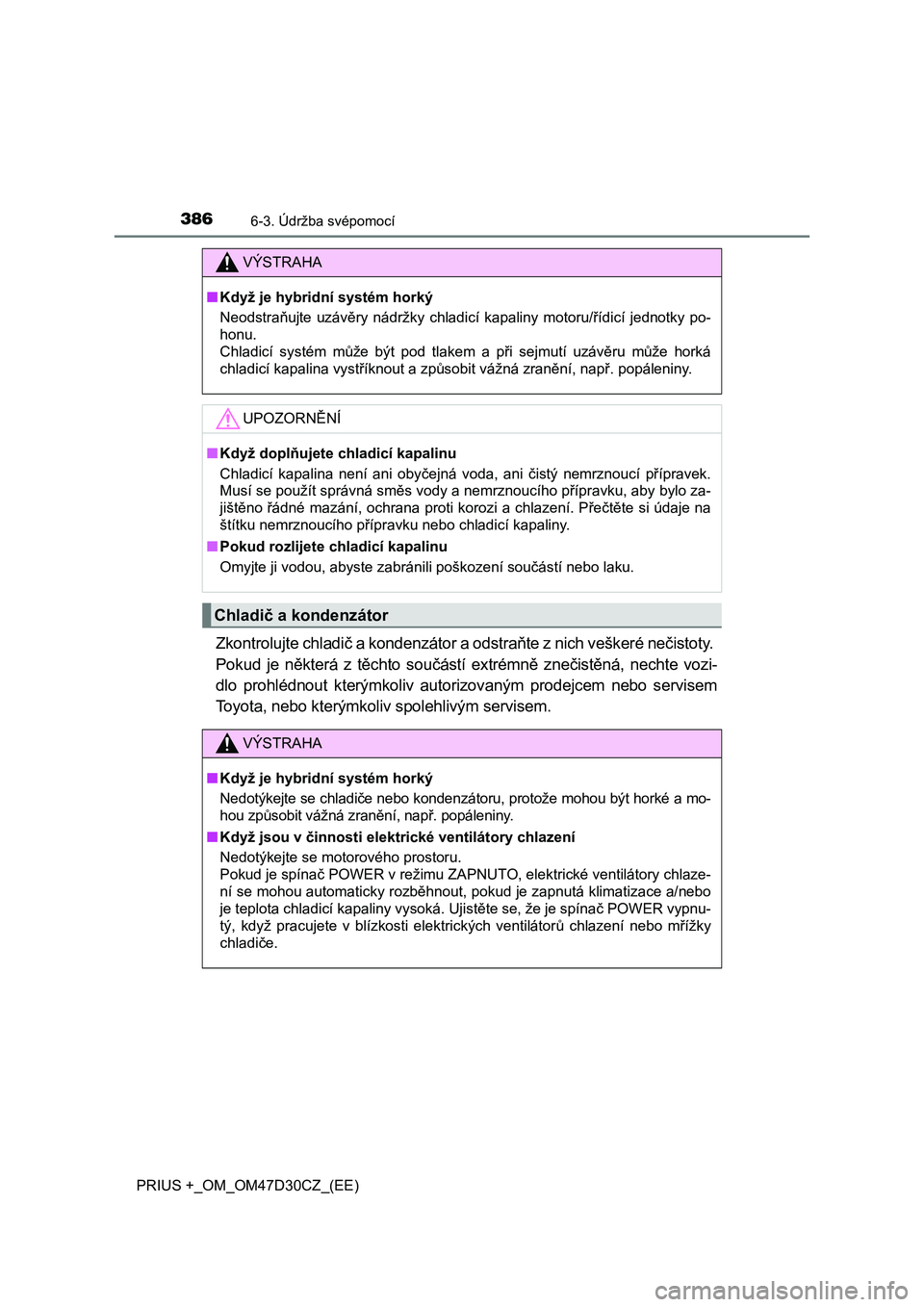

3866-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
Zkontrolujte chladič a kondenzátor a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součástí extrémně znečistěná, nechte vozi-
dlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chladicí kapaliny motoru/řídicí jednotky po-
honu.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
Chladič a kondenzátor
VÝSTRAHA
■Když je hybridní systém horký
Nedotýkejte se chladiče nebo kondenzátoru, protože mohou být horké a mo-
hou způsobit vážná zranění, např. popáleniny.
■Když jsou v činnosti elektrické ventilátory chlazení
Nedotýkejte se motorového prostoru.
Pokud je spínač POWER v režimu ZAPNUTO, elektrické ventilátory chlaze-
ní se mohou automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo
je teplota chladicí kapaliny vysoká. Ujistěte se, že je spínač POWER vypnu-
tý, když pracujete v blízkosti elektrických ventilátorů chlazení nebo mřížky
chladiče.

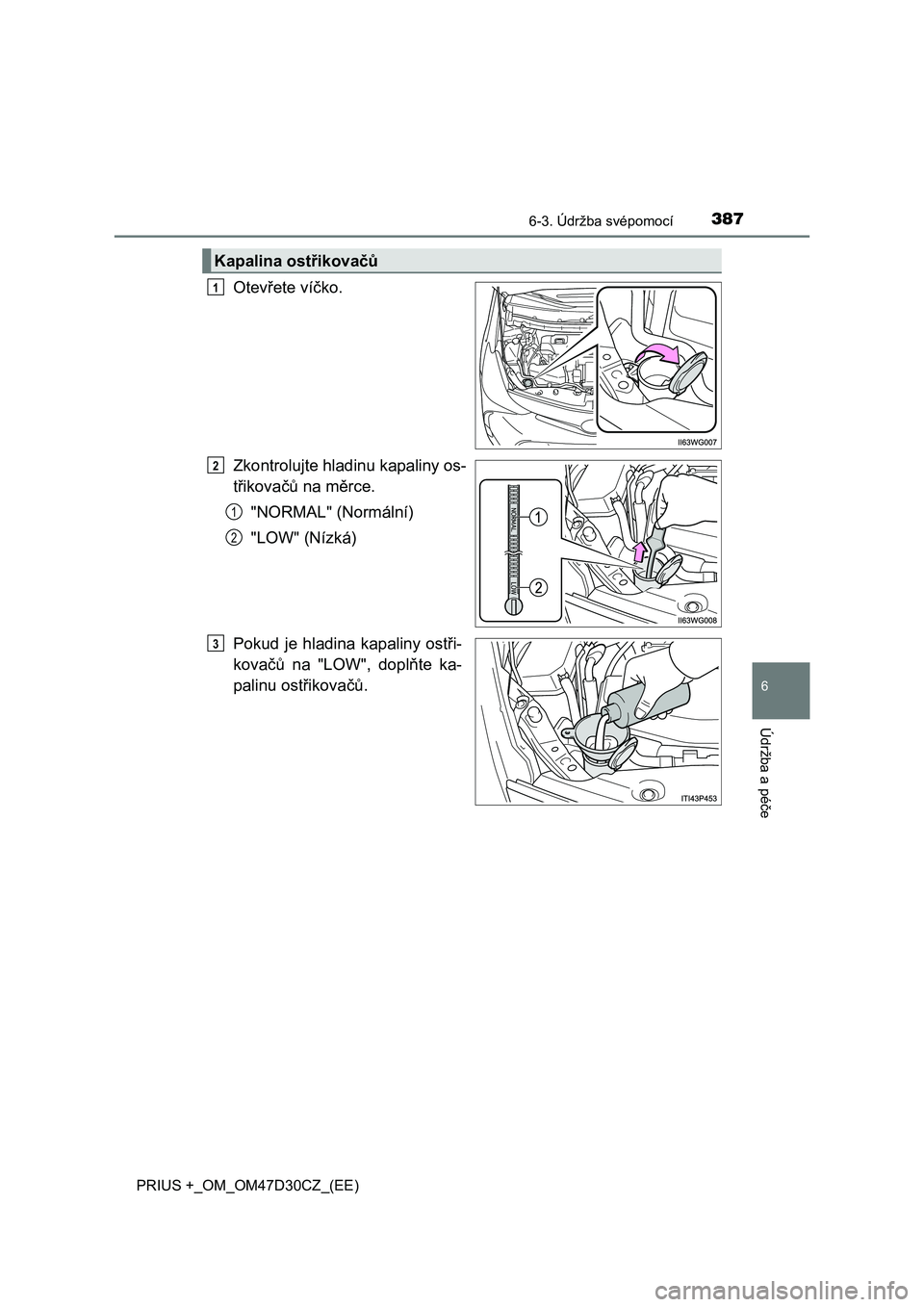

3876-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
6
Údržba a péče
Otevřete víčko.
Zkontrolujte hladinu kapaliny os-
třikovačů na měrce.
"NORMAL" (Normální)
"LOW" (Nízká)
Pokud je hladina kapaliny ostři-
kovačů na "LOW", doplňte ka-
palinu ostřikovačů.
Kapalina ostřikovačů
1
2
1
2
3

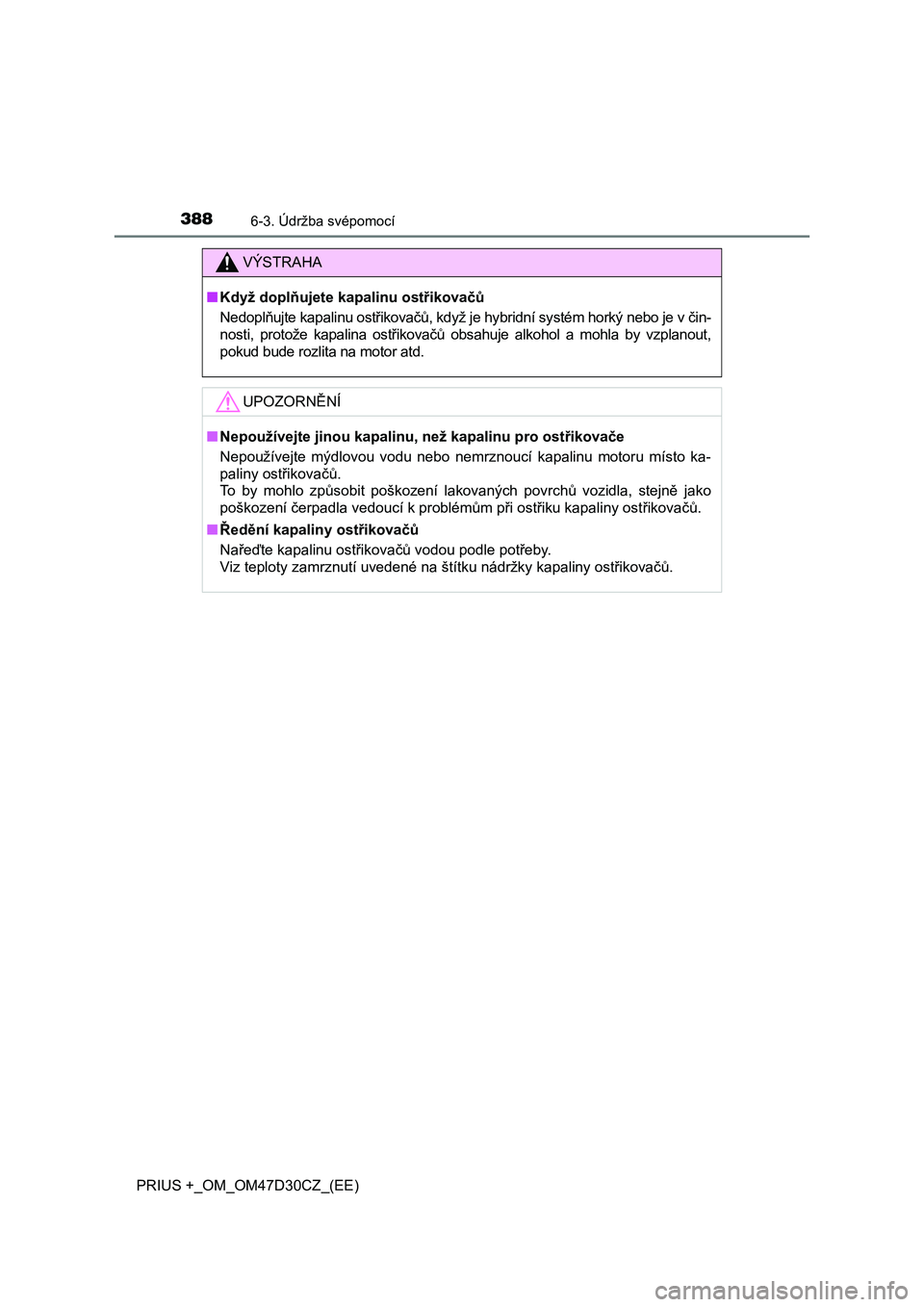

3886-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
VÝSTRAHA
■Když doplňujete kapalinu ostřikovačů
Nedoplňujte kapalinu ostřikovačů, když je hybridní systém horký nebo je v čin-
nosti, protože kapalina ostřikovačů obsahuje alkohol a mohla by vzplanout,
pokud bude rozlita na motor atd.
UPOZORNĚNÍ
■Nepoužívejte jinou kapalinu, než kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo nemrznoucí kapalinu motoru místo ka-
paliny ostřikovačů.
To by mohlo způsobit poškození lakovaných povrchů vozidla, stejně jako
poškození čerpadla vedoucí k problémům při ostřiku kapaliny ostřikovačů.
■Ředění kapaliny ostřikovačů
Nařeďte kapalinu ostřikovačů vodou podle potřeby.
Viz teploty zamrznutí uvedené na štítku nádržky kapaliny ostřikovačů.

3896-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
6
Údržba a péče
12V akumulátor
12V akumulátor je umístěn na pra-
vé straně zavazadlového prostoru.
Otevřete střední a pravou boční podlahovou desku. (S. 351)
Vyjměte střední příruční schránku. (S. 481)
Vyjměte pravou boční příruční
schránku.
Ujistěte se, že pólové vývody 12V akumulátoru nejsou zkorodované
a že nejsou nikde uvolněné spoje, trhliny nebo uvolněné svorky.
Pólové vývody
Upevňovací příchytka
Umístění
Vyjmutí údržbového krytu 12V akumulátoru
1
2
3
Exteriér
1
2

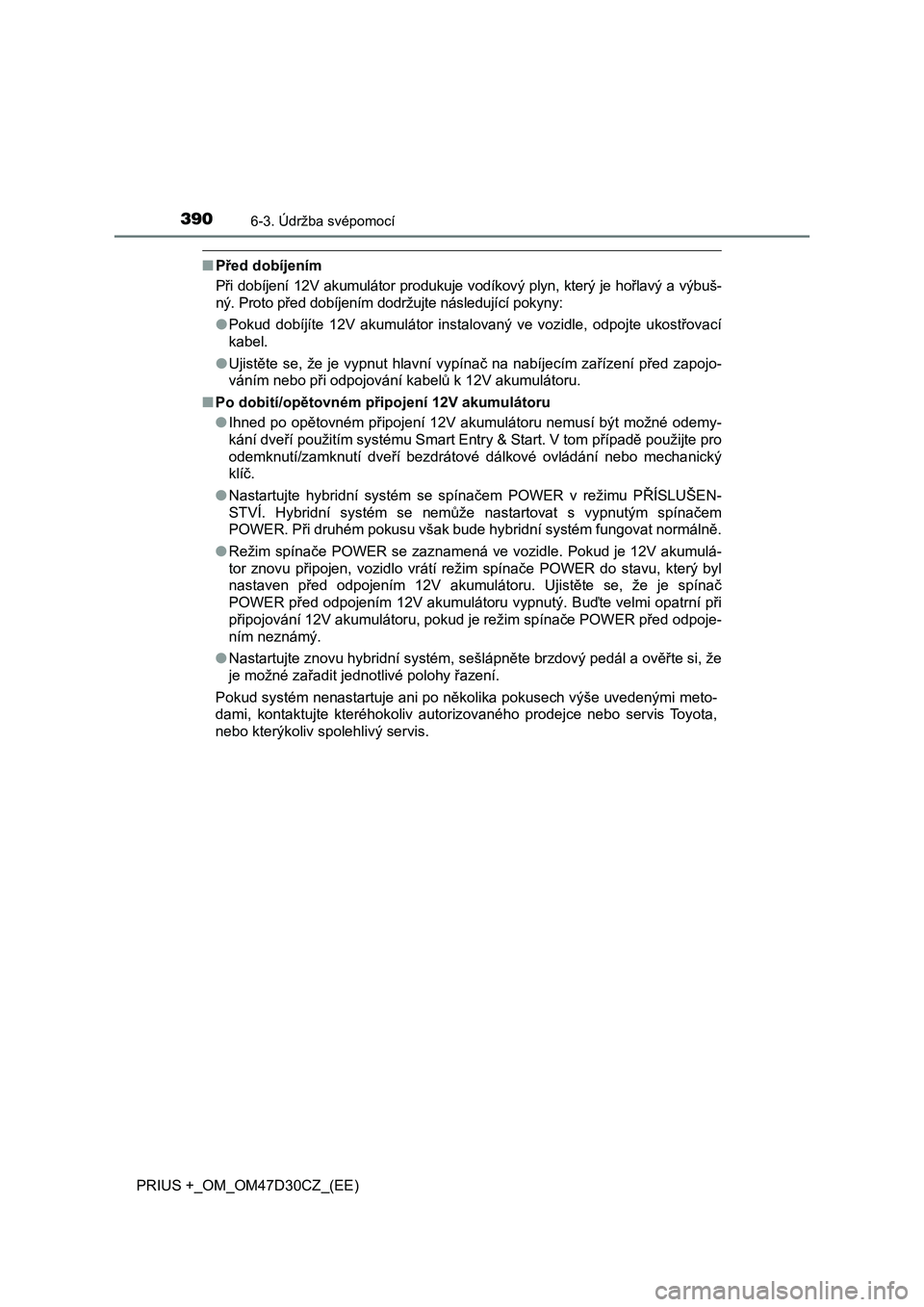

3906-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
■Před dobíjením
Při dobíjení 12V akumulátor produkuje vodíkový plyn, který je hořlavý a výbuš-
ný. Proto před dobíjením dodržujte následující pokyny:
●Pokud dobíjíte 12V akumulátor instalovaný ve vozidle, odpojte ukostřovací
kabel.
●Ujistěte se, že je vypnut hlavní vypínač na nabíjecím zařízení před zapojo-
váním nebo při odpojování kabelů k 12V akumulátoru.
■Po dobití/opětovném připojení 12V akumulátoru
●Ihned po opětovném připojení 12V akumulátoru nemusí být možné odemy-
kání dveří použitím systému Smart Entry & Start. V tom případě použijte pro
odemknutí/zamknutí dveří bezdrátové dálkové ovládání nebo mechanický
klíč.
●Nastartujte hybridní systém se spínačem POWER v režimu PŘÍSLUŠEN-
STVÍ. Hybridní systém se nemůže nastartovat s vypnutým spínačem
POWER. Při druhém pokusu však bude hybridní systém fungovat normálně.
●Režim spínače POWER se zaznamená ve vozidle. Pokud je 12V akumulá-
tor znovu připojen, vozidlo vrátí režim spínače POWER do stavu, který byl
nastaven před odpojením 12V akumulátoru. Ujistěte se, že je spínač
POWER před odpojením 12V akumulátoru vypnutý. Buďte velmi opatrní při
připojování 12V akumulátoru, pokud je režim spínače POWER před odpoje-
ním neznámý.
●Nastartujte znovu hybridní systém, sešlápněte brzdový pedál a ověřte si, že
je možné zařadit jednotlivé polohy řazení.
Pokud systém nenastartuje ani po několika pokusech výše uvedenými meto-
dami, kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
