TOYOTA PRIUS PLUS 2019 Návod na použití (in Czech)

4216-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
6
Údržba a péče
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hod-
noty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
4
1
2
Ty p ATy p B
Ty p C

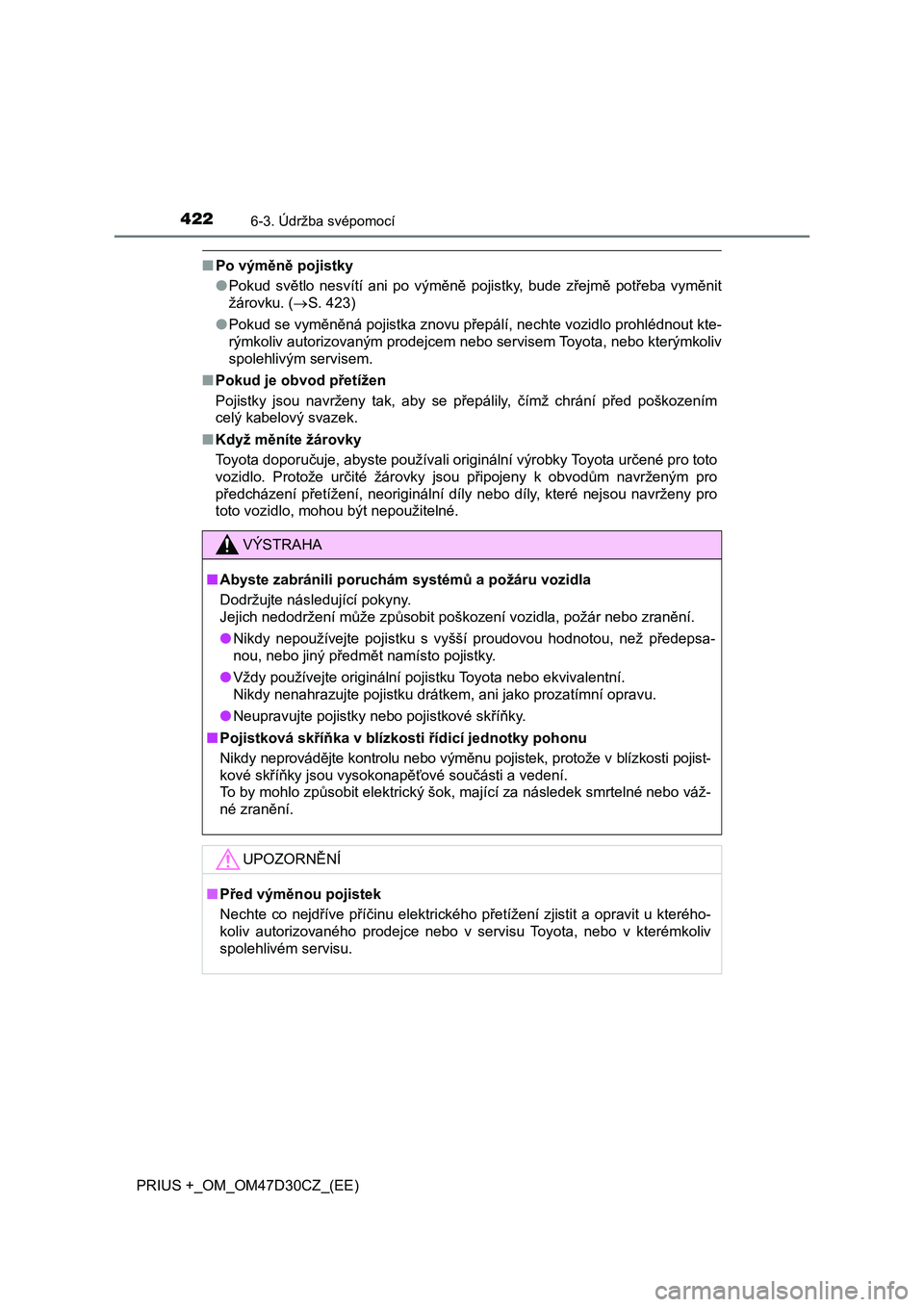

4226-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 423)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
■Pojistková skříňka v blízkosti řídicí jednotky pohonu
Nikdy neprovádějte kontrolu nebo výměnu pojistek, protože v blízkosti pojist-
kové skříňky jsou vysokonapěťové součásti a vedení.
To by mohlo způsobit elektrický šok, mající za následek smrtelné nebo váž-
né zranění.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

4236-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
6
Údržba a péče
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 536)
S. 380
■Vpředu
Přední mlhové světlo
Přední směrové světlo
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Vyjmutí krytu motorového prostoru
Umístění žárovek
1
2

4246-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)■
Vzadu
Zadní mlhové světlo (vozidla
s levostranným řízením)
nebo couvací světlo
Osvětlení registrační značky
Zadní mlhové světlo (vozidla
s pravostranným řízením)
nebo couvací světlo
Zadní směrové světlo
1
2
3
4

4256-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
6
Údržba a péče
■Přední mlhová světla
Vyjměte šrouby vložky blatní-
ku a zatáhněte dolů kryt blat-
níku.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Otočte paticí žárovky doleva.
Výměna žárovek
1
2
3

4266-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji. Otočte
paticí doprava, abyste ji upevnili.
Nasaďte konektor.
Po nasazení konektoru zakývej-
te jemně paticí žárovky, abyste
zkontrolovali, že není uvolněná,
zapněte přední mlhová světla
a pohledem ověřte, že otvorem
neuniká žádné světlo.
Nasaďte zpět šrouby vložky
blatníku.
4
5
6

4276-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
6
Údržba a péče
■Přední směrová světla
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

4286-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)■
Zadní směrová světla a couvací/zadní mlhové světlo
Otevřete zadní dveře a vy-
jměte kryt.
Abyste zabránili poškození, pře-
kryjte špičku šroubováku hadří-
kem.
Otočte paticí žárovky doleva.
Zadní směrové světlo
Couvací/zadní mlhové
světlo
Vyjměte žárovku.
Zadní směrové světlo
Couvací/zadní mlhové
světlo
Při nasazování obraťte uvedený postup.
1
2
1
2
3
1
2
4

4296-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)
6
Údržba a péče
■Osvětlení registrační značky
Otevřete zadní dveře a vy-
jměte kryt.
Abyste zabránili poškození, pře-
kryjte špičku šroubováku hadří-
kem.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
ITO43P150
3
4

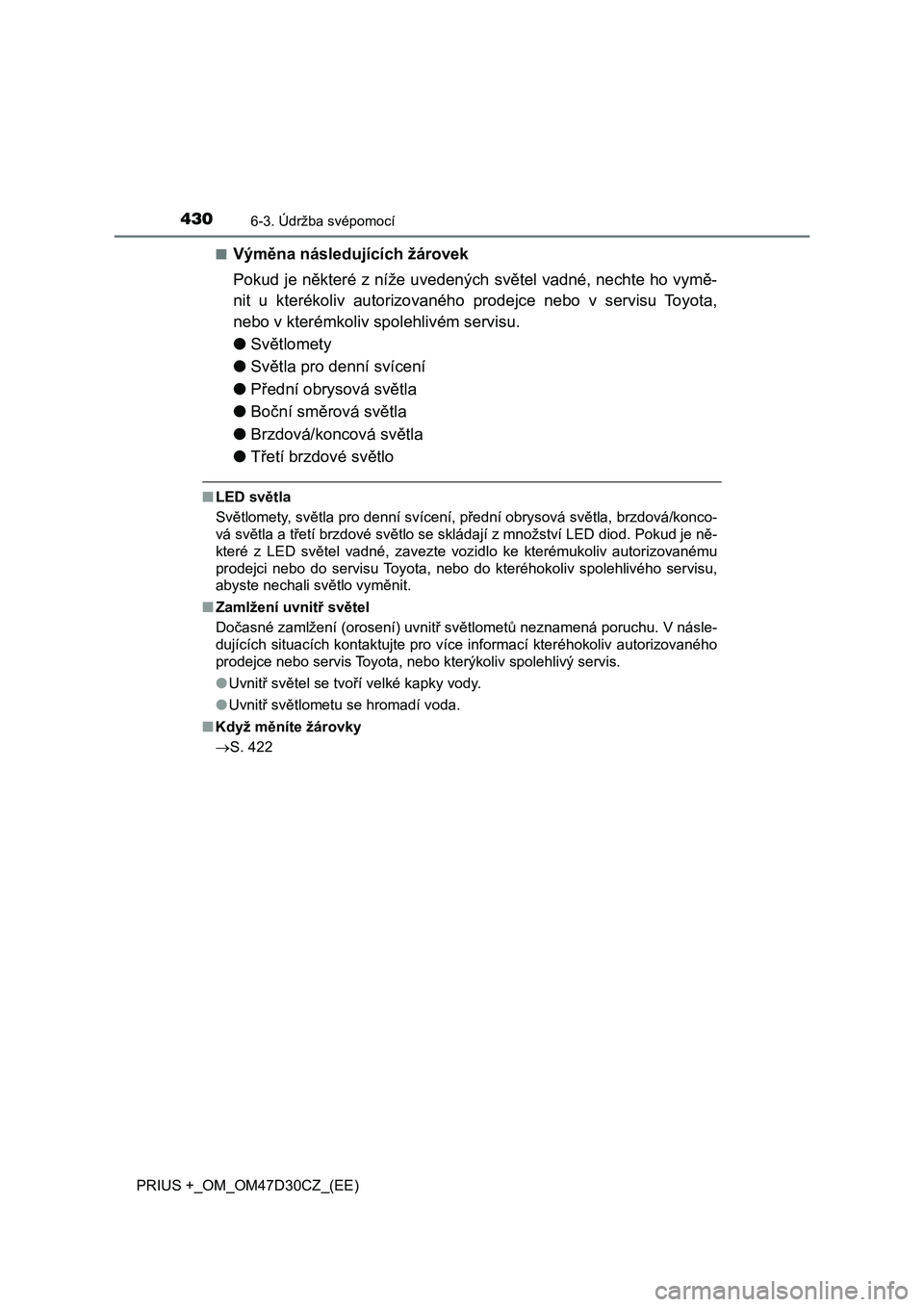

4306-3. Údržba svépomocí
PRIUS +_OM_OM47D30CZ_(EE)■
Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vymě-
nit u kterékoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
●Světlomety
●Světla pro denní svícení
●Přední obrysová světla
●Boční směrová světla
●Brzdová/koncová světla
●Třetí brzdové světlo
■LED světla
Světlomety, světla pro denní svícení, přední obrysová světla, brzdová/konco-
vá světla a třetí brzdové světlo se skládají z množství LED diod. Pokud je ně-
které z LED světel vadné, zavezte vozidlo ke kterémukoliv autorizovanému
prodejci nebo do servisu Toyota, nebo do kteréhokoliv spolehlivého servisu,
abyste nechali světlo vyměnit.
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. V násle-
dujících situacích kontaktujte pro více informací kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
S. 422
