TOYOTA PRIUS PLUS 2019 Návod na použití (in Czech)

81
1

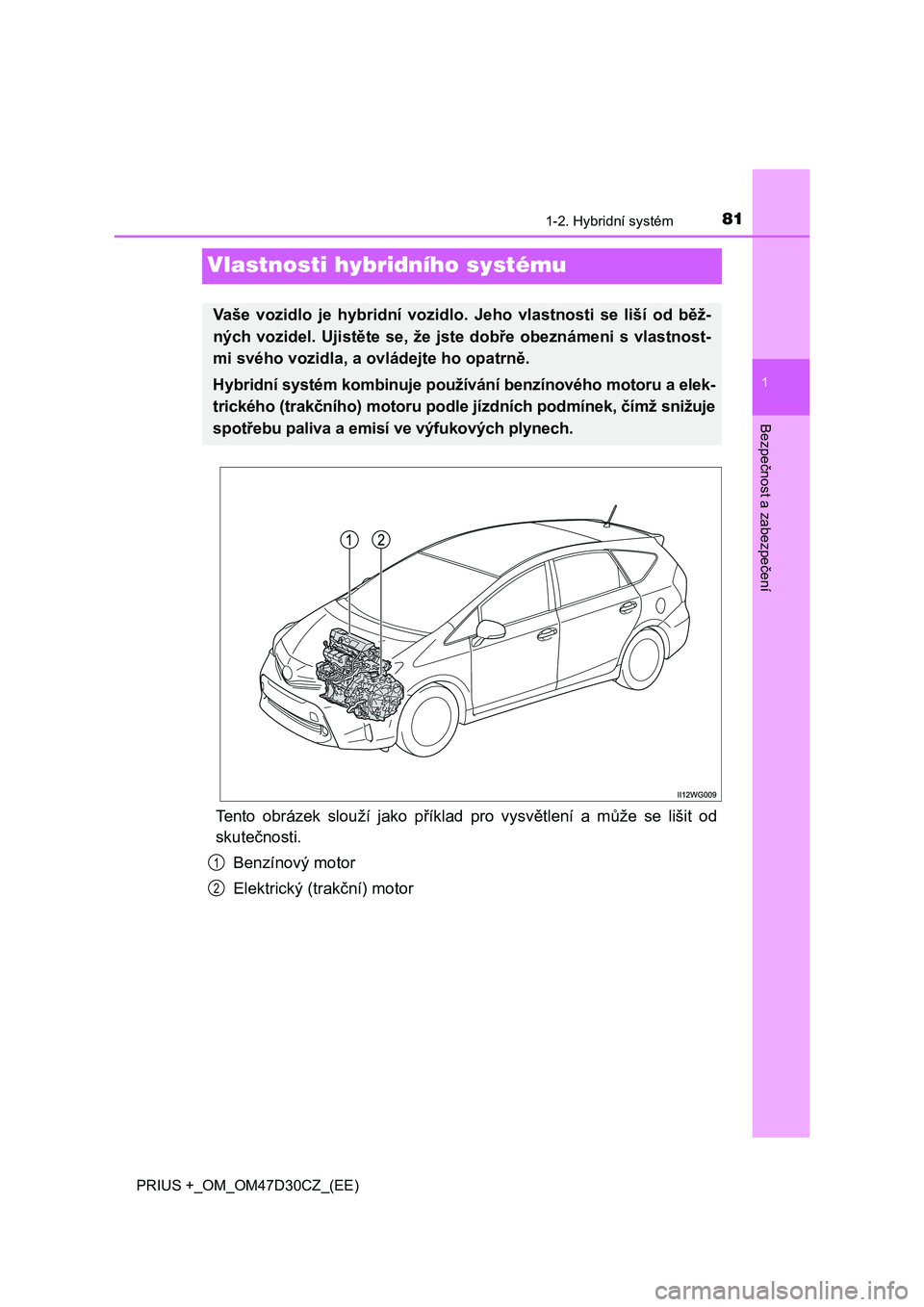

1-2. Hybridní systém
PRIUS +_OM_OM47D30CZ_(EE)
Bezpečnost a zabezpečení
Vlastnosti hybridního systému
Tento obrázek slouží jako příklad pro vysvětlení a může se lišit od
skutečnosti.
Benzínový motor
Elektrický (trakční) motor
Vaše vozidlo je hybridní vozidlo. Jeho vlastnosti se liší od běž-
ných vozidel. Ujistěte se, že jste dobře obeznámeni s vlastnost-
mi svého vozidla, a ovládejte ho opatrně.
Hybridní systém kombinuje používání benzínového motoru a elek-
trického (trakčního) motoru podle jízdních podmínek, čímž snižuje
spotřebu paliva a emisí ve výfukových plynech.
1
2

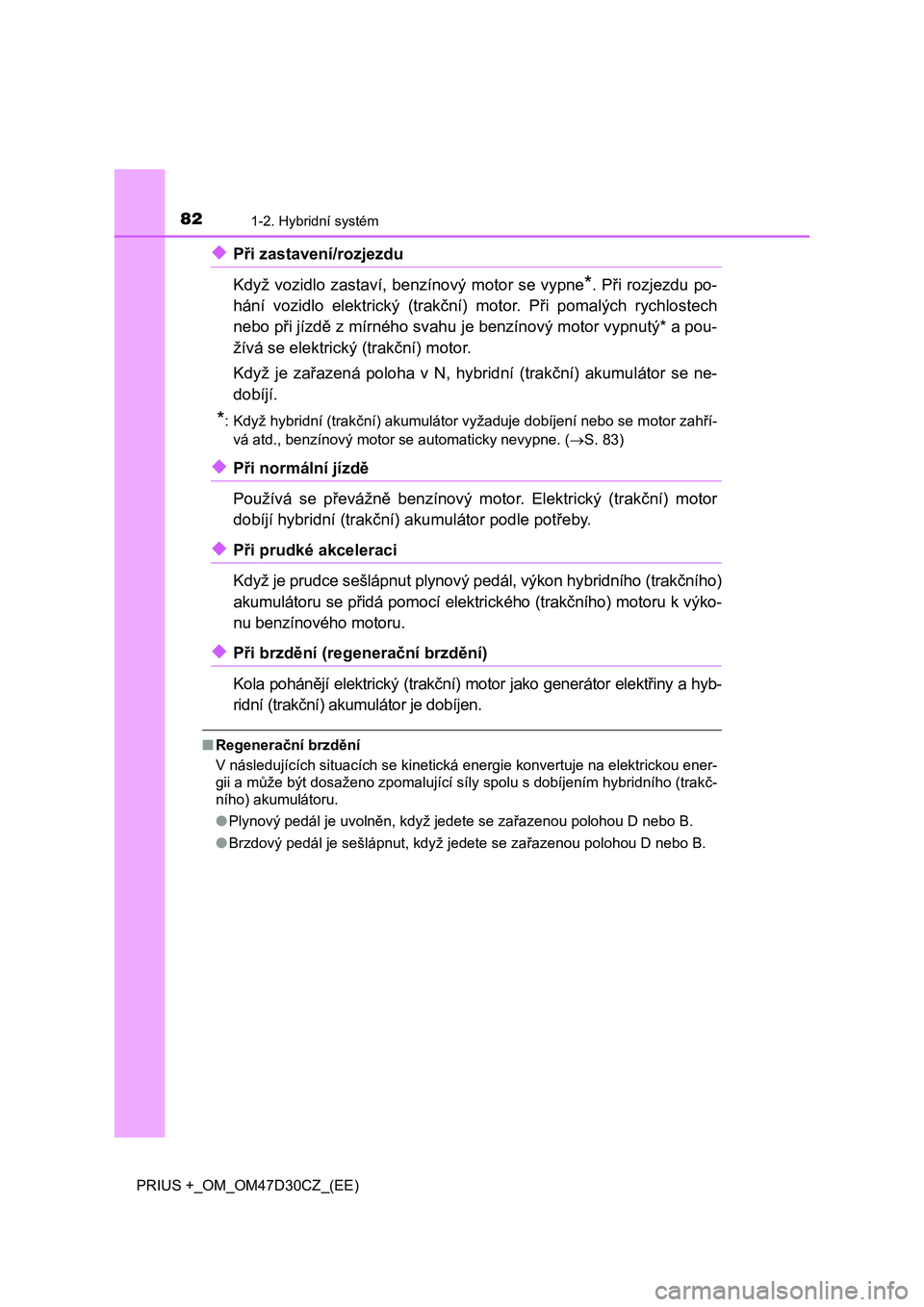

821-2. Hybridní systém
PRIUS +_OM_OM47D30CZ_(EE)
◆Při zastavení/rozjezdu
Když vozidlo zastaví, benzínový motor se vypne
*. Při rozjezdu po-
hání vozidlo elektrický (trakční) motor. Při pomalých rychlostech
nebo při jízdě z mírného svahu je benzínový motor vypnutý* a pou-
žívá se elektrický (trakční) motor.
Když je zařazená poloha v N, hybridní (trakční) akumulátor se ne-
dobíjí.
*: Když hybridní (trakční) akumulátor vyžaduje dobíjení nebo se motor zahří-
vá atd., benzínový motor se automaticky nevypne. (S. 83)
◆Při normální jízdě
Používá se převážně benzínový motor. Elektrický (trakční) motor
dobíjí hybridní (trakční) akumulátor podle potřeby.
◆Při prudké akceleraci
Když je prudce sešlápnut plynový pedál, výkon hybridního (trakčního)
akumulátoru se přidá pomocí elektrického (trakčního) motoru k výko-
nu benzínového motoru.
◆Při brzdění (regenerační brzdění)
Kola pohánějí elektrický (trakční) motor jako generátor elektřiny a hyb-
ridní (trakční) akumulátor je dobíjen.
■Regenerační brzdění
V následujících situacích se kinetická energie konvertuje na elektrickou ener-
gii a může být dosaženo zpomalující síly spolu s dobíjením hybridního (trakč-
ního) akumulátoru.
●<0033004f005c00510052005900ea00030053004800470069004f0003004d00480003005800590052004f0051010c0051000f0003004e0047005c00e50003004d004800470048005700480003005600480003005d0044011c0044005d004800510052005800
0300530052004f0052004b0052005800030027000300510048[bo B.
●Brzdový pedál je sešlápnut, když jedete se zařazenou polohou D nebo B.

831-2. Hybridní systém
1
PRIUS +_OM_OM47D30CZ_(EE)
Bezpečnost a zabezpečení
■Indikátor hybridního systému
■ Podmínky, při kterých se benzínový motor nemusí vypnout
Benzínový motor se startuje a vypíná automaticky. Nemusí se vša k automa-
ticky vypnout v následujících situacích:
● Při zahřívání benzínového motoru
● Při dobíjení hybridního (trakčního) akumulátoru
● Když je teplota hybridního (trakčního) akumulátoru nízká nebo vysoká
● Když je zapnuto přídavné topení
■ Dobíjení hybridního (trakčního) akumulátoru
Protože benzínový motor hybridní (trakční) akumulátor dobíjí, a kumulátor
nemusí být dobíjen z vnějšího zdroje. Pokud je však vozidlo zap arkováno
delší dobu, hybridní (trakční) akumulátor se bude pomalu vybíje t. Z tohoto
důvodu byste měli s vozidlem jezdit alespoň jednou za několik m ěsíců nej-
méně 30 minut nebo 16 km. Pokud se hybridní (trakční) akumulátor úplně
vybije a nelze nastartovat hybridní systém, kontaktujte kterého koliv autorizo-
vaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■ Dobíjení 12V akumulátoru
 S. 516
■ Po vybití 12V akumulátoru, nebo když byl pólový vývod odpojen a připo-
jen při výměně atd.
Benzínový motor se nemusí zastavit, i když je vozidlo poháněno hybridním
(trakčním) akumulátorem. Pokud to pokračuje několik dní, kontak tujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýk oliv spolehli-
vý servis.
Indikátor hybridního systému zobrazuje
výkon hybridního systému a regenerační
dobíjení. ( S. 124)

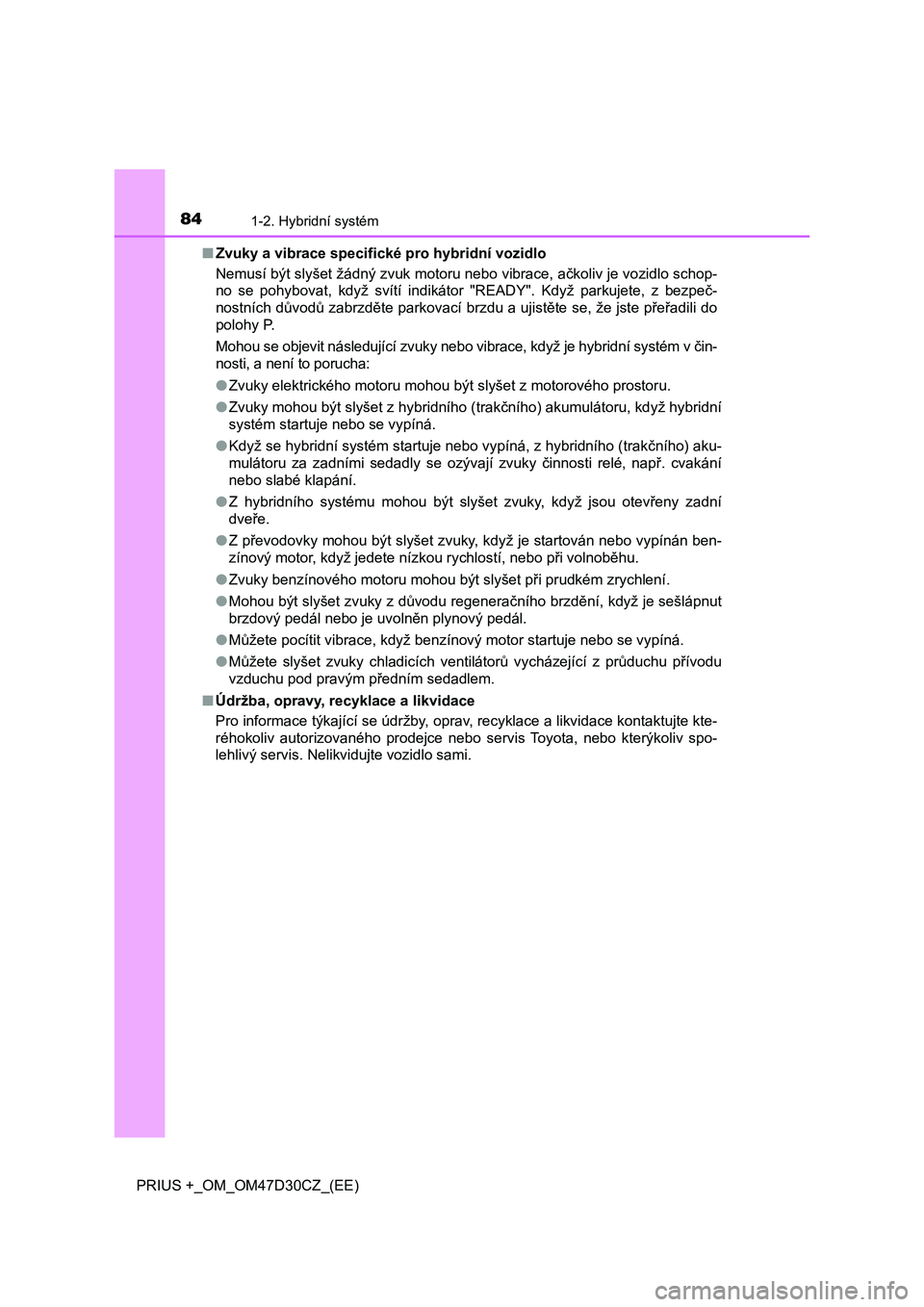

841-2. Hybridní systém
PRIUS +_OM_OM47D30CZ_(EE)■Zvuky a vibrace specifické pro hybridní vozidlo
Nemusí být slyšet žádný zvuk motoru nebo vibrace, ačkoliv je vozidlo schop-
no se pohybovat, když svítí indikátor "READY". Když parkujete, z bezpeč-
nostních důvodů zabrzděte parkovací brzdu a ujistěte se, že jste přeřadili do
polohy P.
Mohou se objevit následující zvuky nebo vibrace, když je hybridní systém v čin-
nosti, a není to porucha:
●Zvuky elektrického motoru mohou být slyšet z motorového prostoru.
●Zvuky mohou být slyšet z hybridního (trakčního) akumulátoru, když hybridní
systém startuje nebo se vypíná.
●Když se hybridní systém startuje nebo vypíná, z hybridního (trakčního) aku-
mulátoru za zadními sedadly se ozývají zvuky činnosti relé, např. cvakání
nebo slabé klapání.
●Z hybridního systému mohou být slyšet zvuky, když jsou otevřeny zadní
dveře.
●Z převodovky mohou být slyšet zvuky, když je startován nebo vypínán ben-
zínový motor, když jedete nízkou rychlostí, nebo při volnoběhu.
●Zvuky benzínového motoru mohou být slyšet při prudkém zrychlení.
●Mohou být slyšet zvuky z důvodu regeneračního brzdění, když je sešlápnut
brzdový pedál nebo je uvolněn plynový pedál.
●Můžete pocítit vibrace, když benzínový motor startuje nebo se vypíná.
●Můžete slyšet zvuky chladicích ventilátorů vycházející z průduchu přívodu
vzduchu pod pravým předním sedadlem.
■Údržba, opravy, recyklace a likvidace
Pro informace týkající se údržby, oprav, recyklace a likvidace kontaktujte kte-
réhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis. Nelikvidujte vozidlo sami.

85
1
1-2. Hybridní systém
PRIUS +_OM_OM47D30CZ_(EE)
Bezpečnost a zabezpečení
Pokyny pro hybridní systém
Tento obrázek slouží jako příklad pro vysvětlení a může se lišit od sku-
tečnosti.
Při zacházení s hybridním systémem buďte opatrní, protože to je
vysokonapěťový systém (cca 650 V max.), a také obsahuje sou-
části, které se extrémně zahřívají, když je hybridní systém v č in-
nosti. Řiďte se pokyny na výstraž ných štítcích připevněných na
vozidle.
Výstražný štítek
Servisní zásuvka
Hybridní (trakční) akumulátor
Vysokonapěťové kabely
(oranžové)
Elektrický (trakční) motor
Řídicí jednotka pohonu
Kompresor klimatizace
1
2
3
4
5
6
7

861-2. Hybridní systém
PRIUS +_OM_OM47D30CZ_(EE)
Pod pravým předním sedadlem je
z důvodu chlazení hybridního
(trakčního) akumulátoru umístěn
průduch přívodu vzduchu. Pokud
je tento větrací otvor zablokován,
hybridní (trakční) akumulátor se
může přehřát, což povede ke sní-
žení výkonu hybridního (trakční-
ho) akumulátoru.
Systém nouzového vypnutí vypne vysokonapěťový proud a zastaví
palivové čerpadlo, aby minimalizoval nebezpečí úrazu elektrický m
proudem a úniku paliva, pokud je d etekována určitá úroveň nárazu
pomocí senzoru nárazu. Pokud je systém nouzového vypnutí aktivo-
ván, vaše vozidlo nelz e znovu nastartovat. Pro opětovné nastartování
hybridního systému kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kter ýkoliv spolehlivý servis.
Když dojde k poruše hybridního s ystému nebo je provedeno nespráv-
né ovládání, automaticky se zobrazí hlášení.
Pokud se na multiinformačním
displeji zobrazí výstražné hlášení,
přečtěte si hlášení a postupujte
podle pokynů. ( S. 458)
Větrací otvor přívodu vzduchu hybridního (trakčního) akumulátoru
Systém nouzového vypnutí
Výstražné hlášení hybridního systému
(vozidla s multiinformačním displejem)

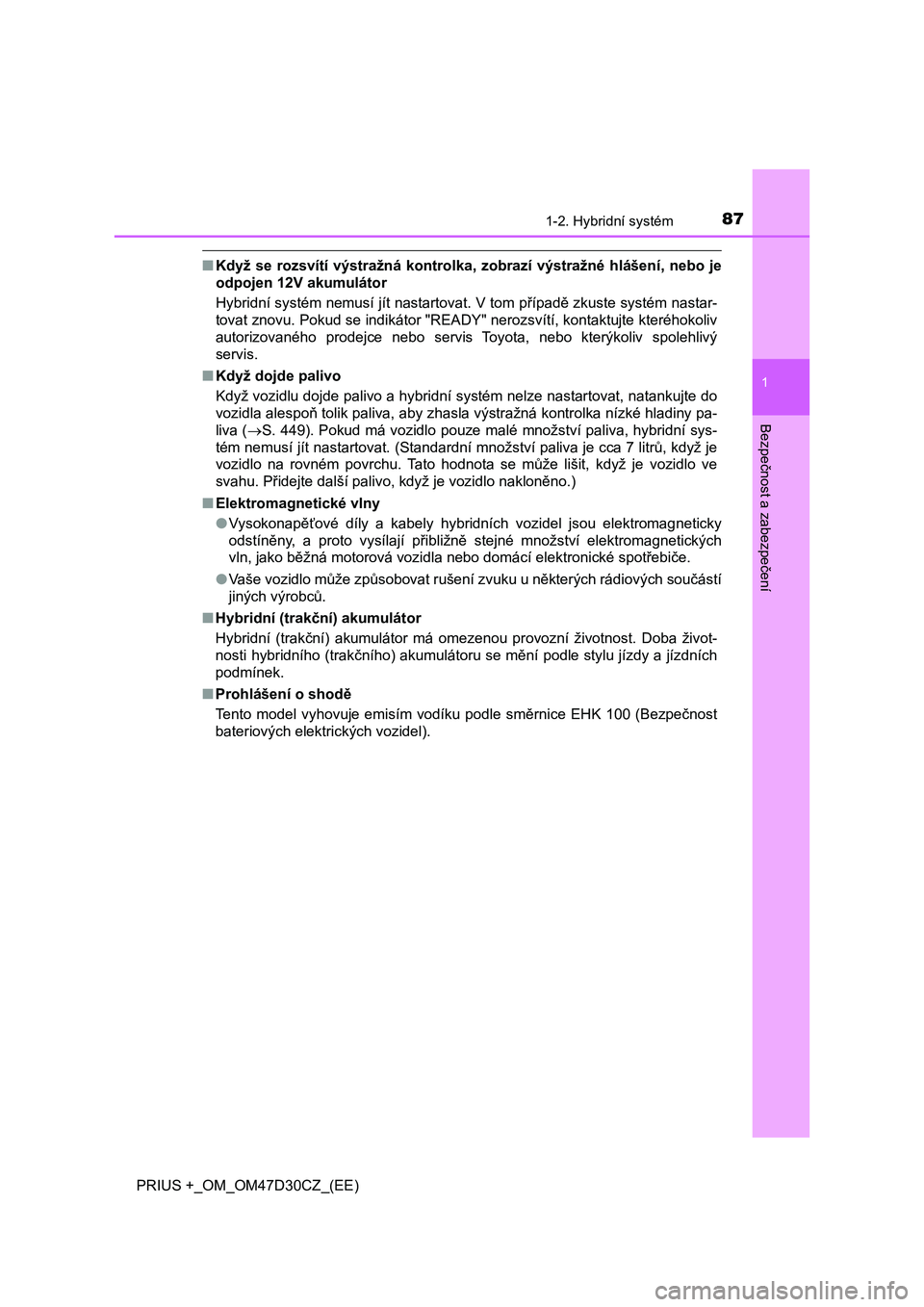

871-2. Hybridní systém
1
PRIUS +_OM_OM47D30CZ_(EE)
Bezpečnost a zabezpečení
■Když se rozsvítí výstražná kontrolka, zobrazí výstražné hlášení, nebo je
odpojen 12V akumulátor
Hybridní systém nemusí jít nastartovat. V tom případě zkuste systém nastar-
tovat znovu. Pokud se indikátor "READY" nerozsvítí, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Když dojde palivo
Když vozidlu dojde palivo a hybridní systém nelze nastartovat, natankujte do
vozidla alespoň tolik paliva, aby zhasla výstražná kontrolka nízké hladiny pa-
liva (S. 449). Pokud má vozidlo pouze malé množství paliva, hybridní sys-
tém nemusí jít nastartovat. (Standardní množství paliva je cca 7 litrů, když je
vozidlo na rovném povrchu. Tato hodnota se může lišit, když je vozidlo ve
svahu. Přidejte další palivo, když je vozidlo nakloněno.)
■Elektromagnetické vlny
●Vysokonapěťové díly a kabely hybridních vozidel jsou elektromagneticky
odstíněny, a proto vysílají přibližně stejné množství elektromagnetických
vln, jako běžná motorová vozidla nebo domácí elektronické spotřebiče.
●Vaše vozidlo může způsobovat rušení zvuku u některých rádiových součástí
jiných výrobců.
■Hybridní (trakční) akumulátor
Hybridní (trakční) akumulátor má omezenou provozní životnost. Doba život-
nosti hybridního (trakčního) akumulátoru se mění podle stylu jízdy a jízdních
podmínek.
■Prohlášení o shodě
Tento model vyhovuje emisím vodíku podle směrnice EHK 100 (Bezpečnost
bateriových elektrických vozidel).

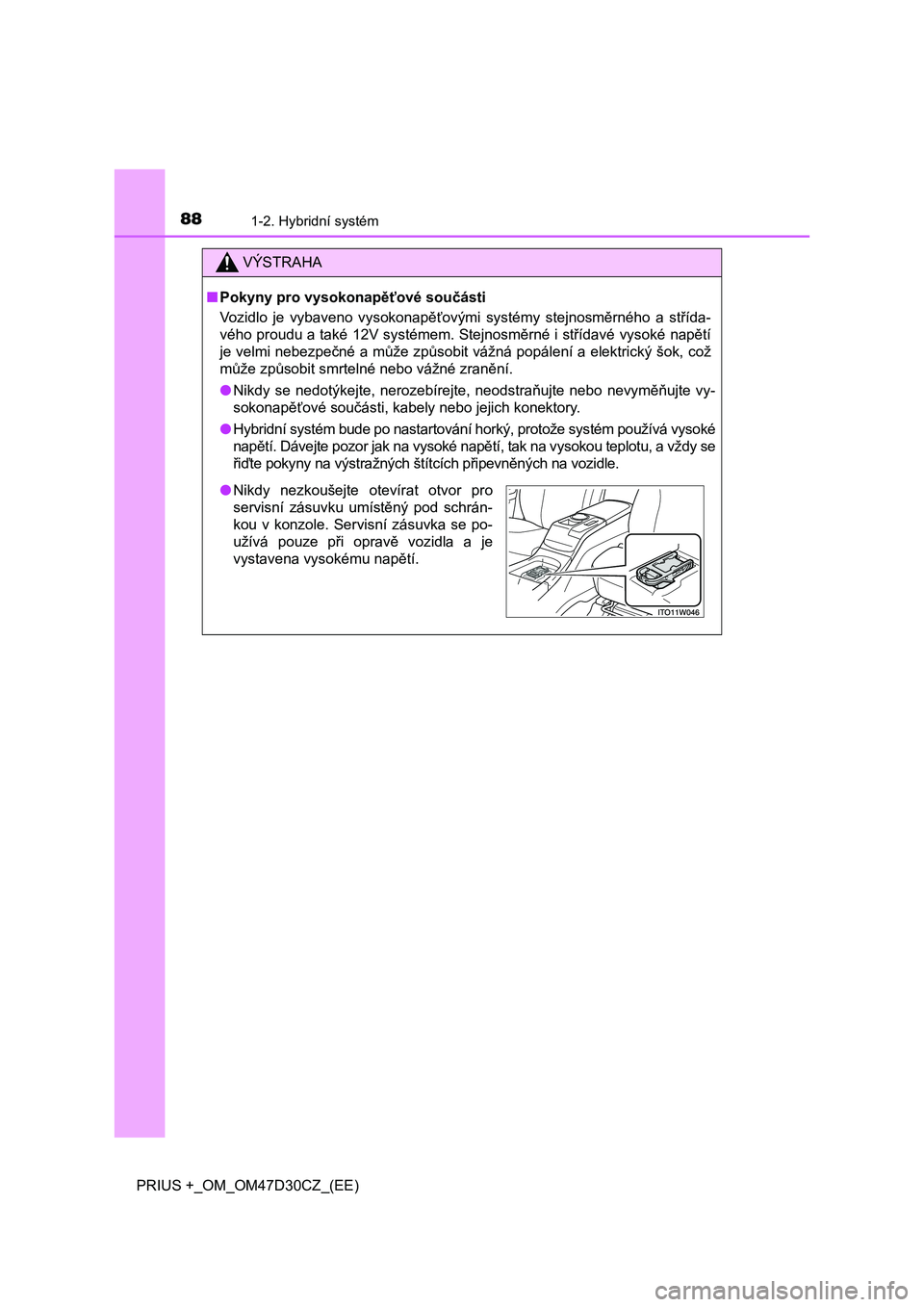

881-2. Hybridní systém
PRIUS +_OM_OM47D30CZ_(EE)
VÝSTRAHA
■Pokyny pro vysokonapěťové součásti
Vozidlo je vybaveno vysokonapěťovými systémy stejnosměrného a střída-
vého proudu a také 12V systémem. Stejnosměrné i střídavé vysoké napětí
je velmi nebezpečné a může způsobit vážná popálení a elektrický šok, což
může způsobit smrtelné nebo vážné zranění.
●Nikdy se nedotýkejte, nerozebírejte, neodstraňujte nebo nevyměňujte vy-
sokonapěťové součásti, kabely nebo jejich konektory.
●
Hybridní systém bude po nastartování horký, protože systém používá vysoké
napětí. Dávejte pozor jak na vysoké napětí, tak na vysokou teplotu, a vždy se
řiďte pokyny na výstražných štítcích připevněných na vozidle.
●Nikdy nezkoušejte otevírat otvor pro
servisní zásuvku umístěný pod schrán-
kou v konzole. Servisní zásuvka se po-
užívá pouze při opravě vozidla a je
vystavena vysokému napětí.

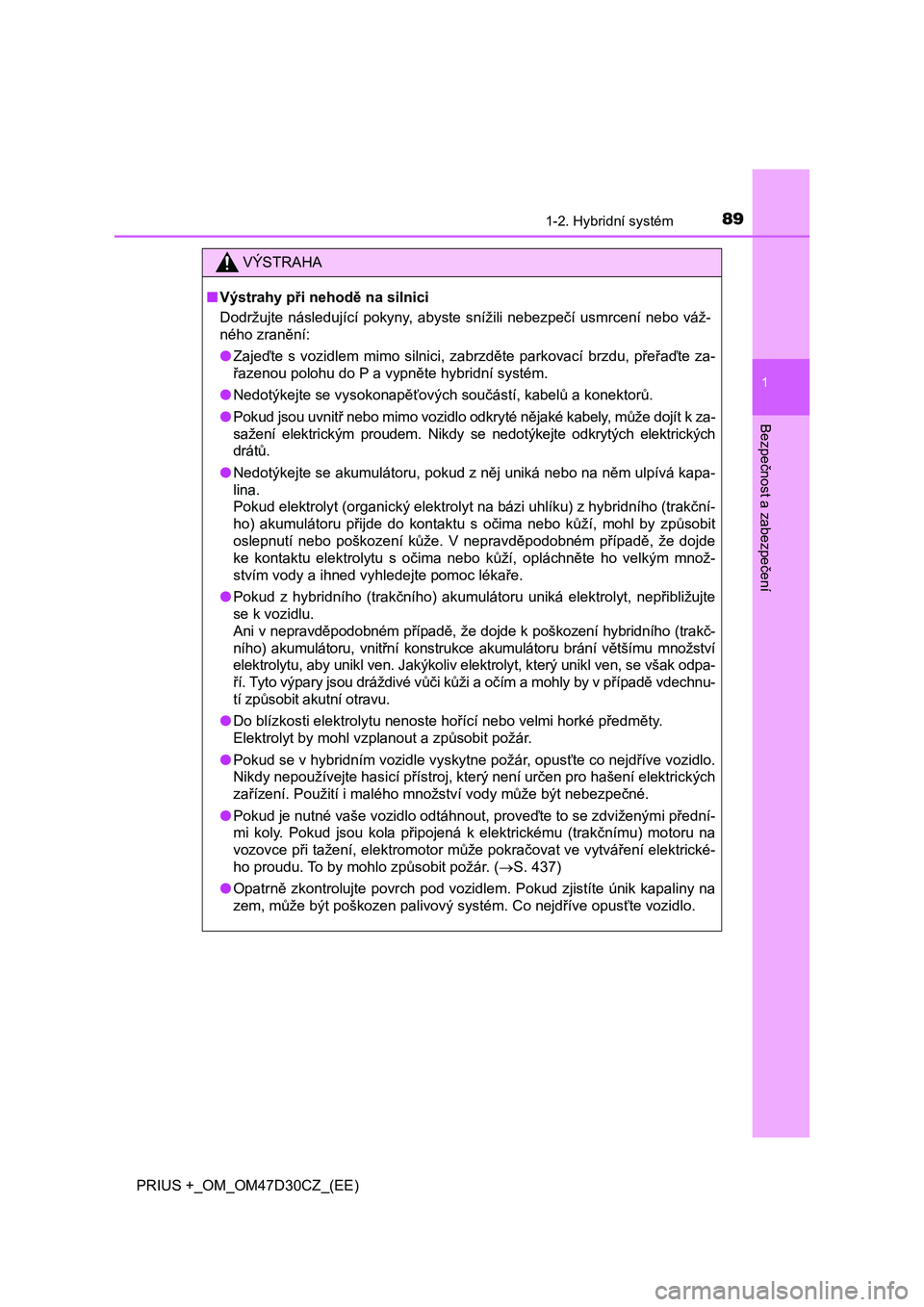

891-2. Hybridní systém
1
PRIUS +_OM_OM47D30CZ_(EE)
Bezpečnost a zabezpečení
VÝSTRAHA
■Výstrahy při nehodě na silnici
Dodržujte následující pokyny, abyste snížili nebezpečí usmrcení nebo váž-
ného zranění:
●Zajeďte s vozidlem mimo silnici, zabrzděte parkovací brzdu, přeřaďte za-
řazenou polohu do P a vypněte hybridní systém.
●Nedotýkejte se vysokonapěťových součástí, kabelů a konektorů.
●Pokud jsou uvnitř nebo mimo vozidlo odkryté nějaké kabely, může dojít k za-
sažení elektrickým proudem. Nikdy se nedotýkejte odkrytých elektrických
drátů.
●Nedotýkejte se akumulátoru, pokud z něj uniká nebo na něm ulpívá kapa-
lina.
Pokud elektrolyt (organický elektrolyt na bázi uhlíku) z hybridního (trakční-
ho) akumulátoru přijde do kontaktu s očima nebo kůží, mohl by způsobit
oslepnutí nebo poškození kůže. V nepravděpodobném případě, že dojde
ke kontaktu elektrolytu s očima nebo kůží, opláchněte ho velkým množ-
stvím vody a ihned vyhledejte pomoc lékaře.
●Pokud z hybridního (trakčního) akumulátoru uniká elektrolyt, nepřibližujte
se k vozidlu.
Ani v nepravděpodobném případě, že dojde k poškození hybridního (trakč-
ního) akumulátoru, vnitřní konstrukce akumulátoru brání většímu množství
elektrolytu, aby unikl ven. Jakýkoliv elektrolyt, který unikl ven, se však odpa-
ří. Tyto výpary jsou dráždivé vůči kůži a očím a mohly by v případě vdechnu-
tí způsobit akutní otravu.
●Do blízkosti elektrolytu nenoste hořící nebo velmi horké předměty.
Elektrolyt by mohl vzplanout a způsobit požár.
●Pokud se v hybridním vozidle vyskytne požár, opusťte co nejdříve vozidlo.
Nikdy nepoužívejte hasicí přístroj, který není určen pro hašení elektrických
<005d0044011c0074005d0048005100740011000300330052005800e5004c005700740003004c000300500044004f0070004b0052000300500051005200e500560057005900740003005900520047005c00030050012400e500480003004500ea0057000300
51004800450048005d0053004800fe005100700011[
●Pokud je nutné vaše vozidlo odtáhnout, proveďte to se zdviženými přední-
mi koly. Pokud jsou kola připojená k elektrickému (trakčnímu) motoru na
vozovce při tažení, elektromotor může pokračovat ve vytváření elektrické-
ho proudu. To by mohlo způsobit požár. (S. 437)
●Opatrně zkontrolujte povrch pod vozidlem. Pokud zjistíte únik kapaliny na
<005d00480050000f00030050012400e500480003004500ea005700030053005200e3004e0052005d00480051000300530044004f004c00590052005900ea00030056005c00560057007000500011000300260052000300510048004d0047011c0074005900
4800030052005300580056012200570048000300590052005d[idlo.

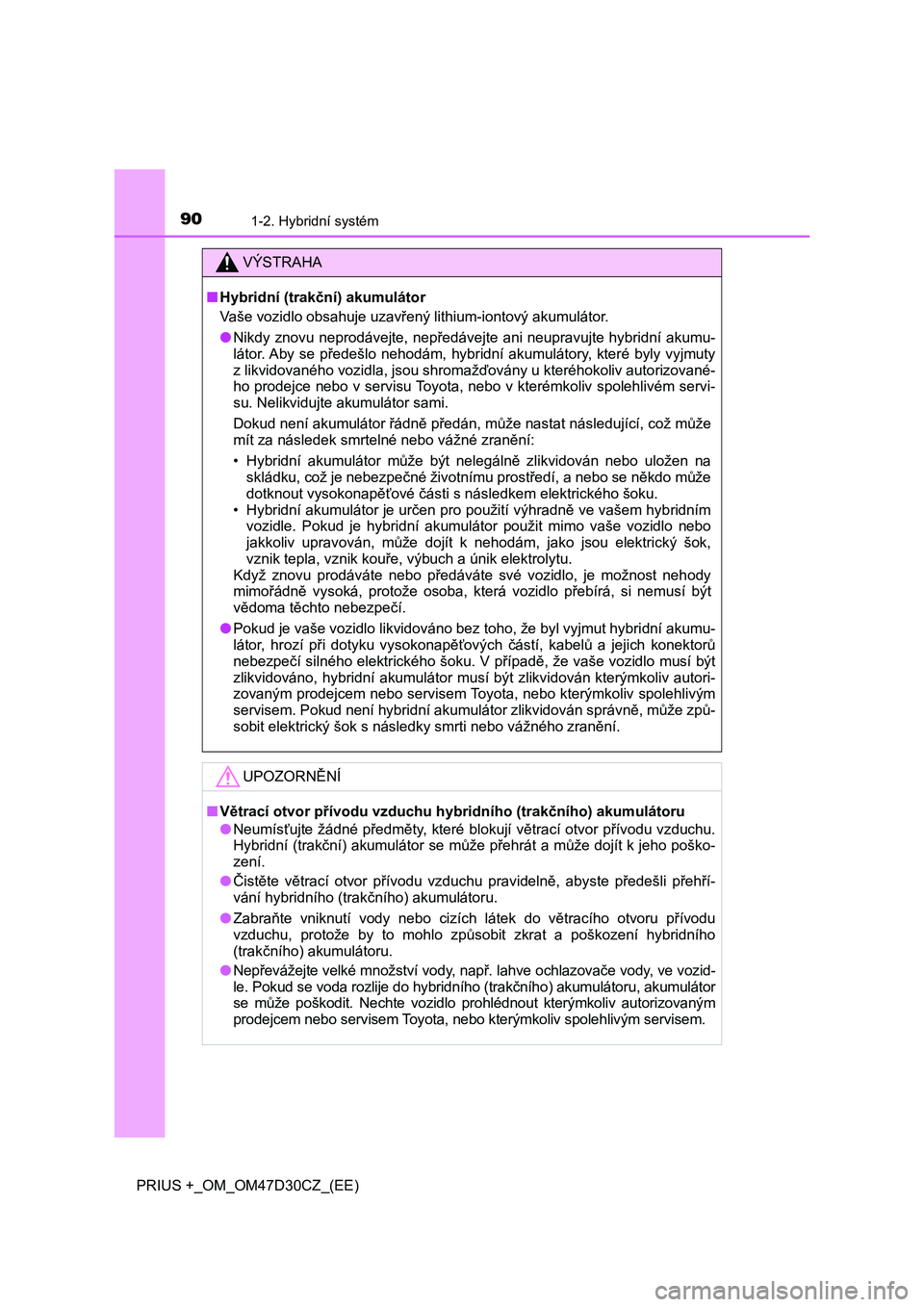

901-2. Hybridní systém
PRIUS +_OM_OM47D30CZ_(EE)
VÝSTRAHA
■Hybridní (trakční) akumulátor
Vaše vozidlo obsahuje uzavřený lithium-iontový akumulátor.
●Nikdy znovu neprodávejte, nepředávejte ani neupravujte hybridní akumu-
látor. Aby se předešlo nehodám, hybridní akumulátory, které byly vyjmuty
z likvidovaného vozidla, jsou shromažďovány u kteréhokoliv autorizované-
ho prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servi-
su. Nelikvidujte akumulátor sami.
Dokud není akumulátor řádně předán, může nastat následující, což může
mít za následek smrtelné nebo vážné zranění:
• Hybridní akumulátor může být nelegálně zlikvidován nebo uložen na
skládku, což je nebezpečné životnímu prostředí, a nebo se někdo může
<004700520057004e005100520058005700030059005c00560052004e0052005100440053010c0122005200590070000300fe006900560057004c000300560003005100690056004f00480047004e0048005000030048004f0048004e00570055004c004600
4e0070004b0052000300e30052004e00580011[
• Hybridní akumulátor je určen pro použití výhradně ve vašem hybridním
vozidle. Pokud je hybridní akumulátor použit mimo vaše vozidlo nebo
jakkoliv upravován, může dojít k nehodám, jako jsou elektrický šok,
vznik tepla, vznik kouře, výbuch a únik elektrolytu.
Když znovu prodáváte nebo předáváte své vozidlo, je možnost nehody
mimořádně vysoká, protože osoba, která vozidlo přebírá, si nemusí být
vědoma těchto nebezpečí.
●Pokud je vaše vozidlo likvidováno bez toho, že byl vyjmut hybridní akumu-
látor, hrozí při dotyku vysokonapěťových částí, kabelů a jejich konektorů
nebezpečí silného elektrického šoku. V případě, že vaše vozidlo musí být
zlikvidováno, hybridní akumulátor musí být zlikvidován kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem. Pokud není hybridní akumulátor zlikvidován správně, může způ-
sobit elektrický šok s následky smrti nebo vážného zranění.
UPOZORNĚNÍ
■Větrací otvor přívodu vzduchu hybridního (trakčního) akumulátoru
●Neumísťujte žádné předměty, které blokují větrací otvor přívodu vzduchu.
Hybridní (trakční) akumulátor se může přehrát a může dojít k jeho poško-
zení.
●Čistěte větrací otvor přívodu vzduchu pravidelně, abyste předešli přehří-
vání hybridního (trakčního) akumulátoru.
●Zabraňte vniknutí vody nebo cizích látek do větracího otvoru přívodu
vzduchu, protože by to mohlo způsobit zkrat a poškození hybridního
(trakčního) akumulátoru.
●Nepřevážejte velké množství vody, např. lahve ochlazovače vody, ve vozid-
le. Pokud se voda rozlije do hybridního (trakčního) akumulátoru, akumulátor
se může poškodit. Nechte vozidlo prohlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
