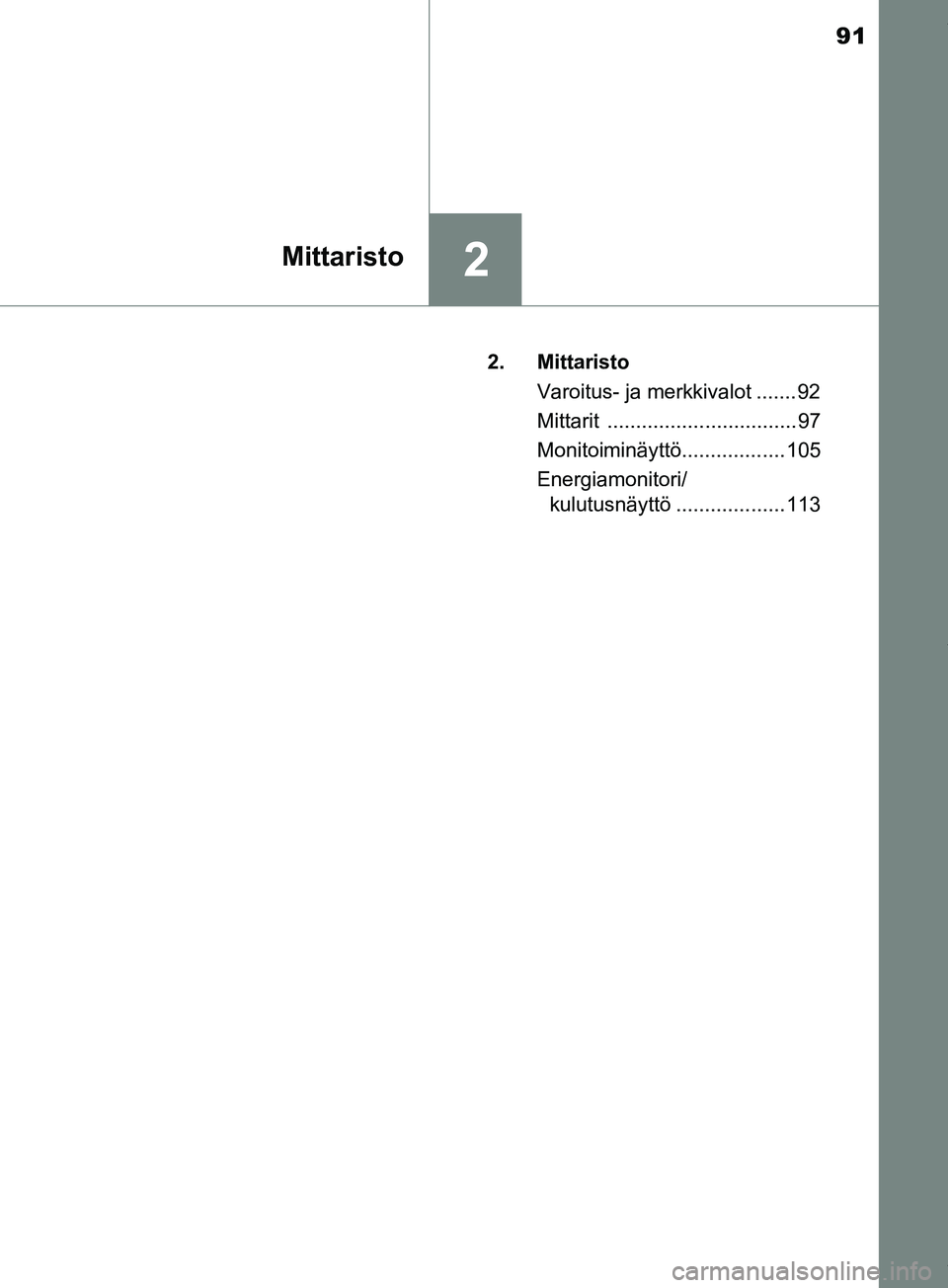

TOYOTA PRIUS PLUS 2019 Omistajan Käsikirja (in Finnish)

91
2Mittaristo
PRIUS +_OM47D30FI2. Mittaristo
Varoitus- ja merkkivalot .......92
Mittarit ................................. 97
Monitoiminäyttö.................. 105
Energiamonitori/kulutusnäyttö ................... 113
OM47D30FI.book Page 91 Friday, March 8, 2019 3:14 PM

922. Mittaristo
PRIUS +_OM47D30FI

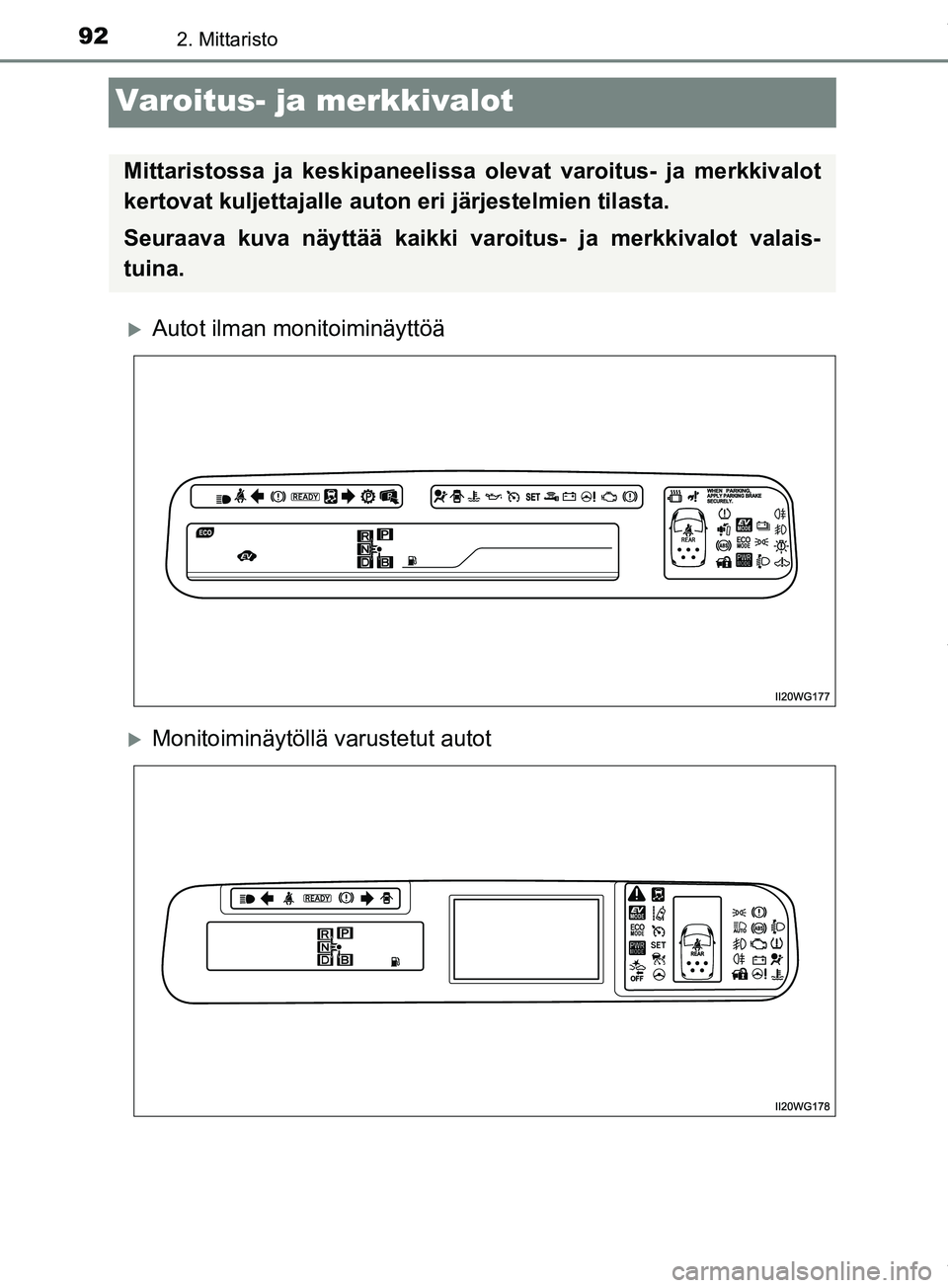

Varoitus- ja merkkivalot
Autot ilman monitoiminäyttöä
Monitoiminäytöllä varustetut autot
Mittaristossa ja keskipaneelissa olevat varoitus- ja merkkivalot
kertovat kuljettajalle auton eri järjestelmien tilasta.
Seuraava kuva näyttää kaikki varoitus- ja merkkivalot valais-
tuina.
OM47D30FI.book Page 92 Friday, March 8, 2019 3:14 PM

932. Mittaristo
2
Mittaristo
PRIUS +_OM47D30FI

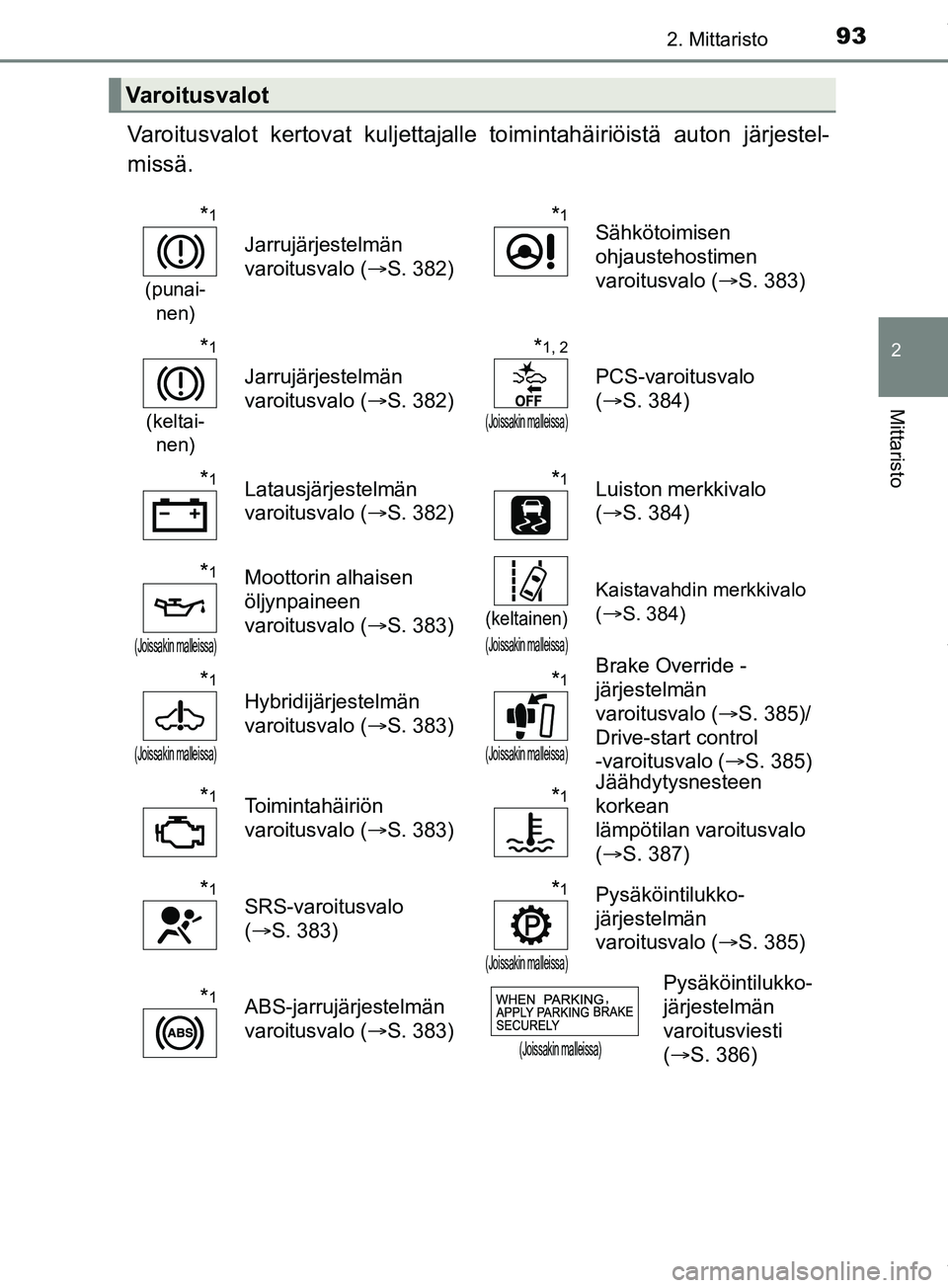

Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestel-
missä.
Varoitusvalot
*1
(punai- nen)
Jarrujärjestelmän
varoitusvalo ( S. 382)
*1Sähkötoimisen
ohjaustehostimen
varoitusvalo ( S. 383)
*1
(keltai-
nen)
Jarrujärjestelmän
varoitusvalo ( S. 382)
*1, 2
(Joissakin malleissa)
PCS-varoitusvalo
(S. 384)
*1Latausjärjestelmän
varoitusvalo ( S. 382)*1Luiston merkkivalo
(S. 384)
*1
(Joissakin malleissa)
Moottorin alhaisen
öljynpaineen
varoitusvalo ( S. 383)
(keltainen)
(Joissakin malleissa)
Kaistavahdin merkkivalo
(
S. 384)
*1
(Joissakin malleissa)
Hybridijärjestelmän
varoitusvalo ( S. 383)*1
(Joissakin malleissa)
Brake Override -
järjestelmän
varoitusvalo ( S. 385)/
Drive-start control
-varoitusvalo ( S. 385)
*1Toimintahäiriön
varoitusvalo (S. 383)*1Jäähdytysnesteen
korkean
lämpötilan varoitusvalo
(S. 387)
*1SRS-varoitusvalo
(S. 383)*1
(Joissakin malleissa)
Pysäköintilukko-
järjestelmän
varoitusvalo ( S. 385)
*1ABS-jarrujärjestelmän
varoitusvalo (S. 383)
(Joissakin malleissa)
Pysäköintilukko-
järjestelmän
varoitusviesti
(S. 386)
OM47D30FI.book Page 93 Friday, March 8, 2019 3:14 PM

942. Mittaristo
PRIUS +_OM47D30FI

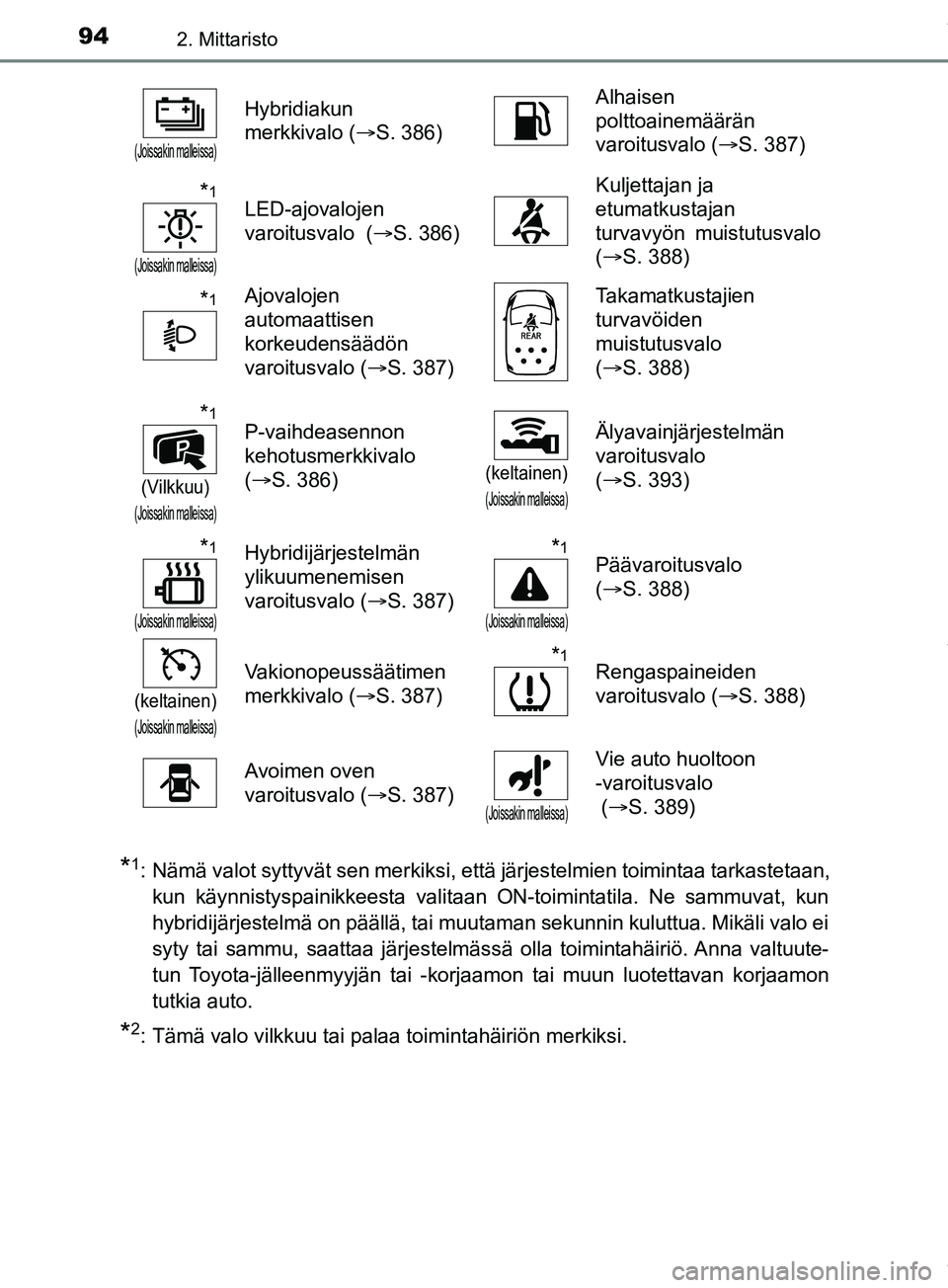

*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on päällä, tai muutaman sekunnin kuluttua. Mikäli valo ei
syty tai sammu, saattaa järjestelmässä olla toimintahäiriö. Anna valtuute-
tun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan korjaamon
tutkia auto.
*2: Tämä valo vilkkuu tai palaa toimintahäiriön merkiksi.
(Joissakin malleissa)
Hybridiakun
merkkivalo ( S. 386) Alhaisen
polttoainemäärän
varoitusvalo (
S. 387)
*1
(Joissakin malleissa)
LED-ajovalojen
varoitusvalo ( S. 386) Kuljettajan ja
etumatkustajan
turvavyön muistutusvalo
(
S. 388)
*1Ajovalojen
automaattisen
korkeudensäädön
varoitusvalo ( S. 387) Takamatkustajien
turvavöiden
muistutusvalo
(
S. 388)
*1
(Vilkkuu)
(Joissakin malleissa)
P-vaihdeasennon
kehotusmerkkivalo
(S. 386)
(keltainen)
(Joissakin malleissa)
Älyavainjärjestelmän
varoitusvalo
(S. 393)
*1
(Joissakin malleissa)
Hybridijärjestelmän
ylikuumenemisen
varoitusvalo ( S. 387)*1
(Joissakin malleissa)
Päävaroitusvalo
(S. 388)
(keltainen)
(Joissakin malleissa)
Vakionopeussäätimen
merkkivalo ( S. 387)*1Rengaspaineiden
varoitusvalo ( S. 388)
Avoimen oven
varoitusvalo ( S. 387)
(Joissakin malleissa)
Vie auto huoltoon
-varoitusvalo
(S. 389)
OM47D30FI.book Page 94 Friday, March 8, 2019 3:14 PM

952. Mittaristo
2
Mittaristo
PRIUS +_OM47D30FI
Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
Suuntavalon merkkivalo
(S. 193) Vakionopeussäätimen
SET -merkkivalo
(
S. 261, 247)
Takavalojen merkkivalo
( S. 195)
*1, 2Luiston merkkivalo
(S. 267)
Kaukovalojen
merkkivalo ( S. 196)
(Joissakin malleissa)
EV-merkkivalo
(S. 101)
Etusumuvalojen
merkkivalo ( S. 204)
*1
(Joissakin malleissa)
Taloudellisen ajon
merkkivalo ( S. 101)
Takasumuvalon
merkkivalo (  S. 204) EV-sähköajotilan
merkkivalo (
S. 185)
Ajonestolaitteen
merkkivalo ( S. 83, 85) Vaihteenosoitin
(
S. 187)
READY-merkkivalo
( S. 178)
*1, 3
(Joissakin malleissa)
PCS-varoitusvalo
(S. 223)
ECO MODE -merkkivalo
( S. 265)
*4
PASSENGER AIR
BAG -merkkivalo
(S. 48)
(Joissakin malleissa)
Mukautuvan
vakionopeussäätimen
merkkivalo ( S. 247)
OM47D30FI.book Page 95 Friday, March 8, 2019 3:14 PM

962. Mittaristo
PRIUS +_OM47D30FI
*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on päällä, tai muutaman sekunnin kuluttua. Mikäli jokin
valoista ei syty tai sammu, saattaa järjestelmässä olla toimintahäiriö. Anna
valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan kor-
jaamon tutkia auto.
*2: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*3: Valo syttyy, kun järjestelmä kytketään pois päältä.
*4: Tämä valo syttyy keskipaneelissa. PWR MODE
-merkkivalo (
S. 265)
(Joissakin malleissa)
Ohjauksen
hallintajärjestelmän
merkkivalo (S. 237)
(Vihreä)
Vakionopeussäätimen
merkkivalo
(S. 261, 247)
(Joissakin malleissa)
Automaattisten
kaukovalojen merkkivalo
(S. 198)
(Vihreä)
(Joissakin malleissa)
Kaistavahdin (LDA)
merkkivalo ( S. 236)
(Vihreä)
(Joissakin malleissa)
Älyavainjärjestelmän
merkkivalo ( S. 178)
VAROITUS
n Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarr ujen ja SRS-turvatyynyjen varoitus-
valo ei syty, kun käynnistät hybridijär jestelmän, se saattaa tarkoittaa, että
kyseiset järjestelmät eivät ole suojaamassa sinua onnettomuuden sattu-
essa, jolloin seurauksena saattaa olla kuolema tai vakava loukkaantuminen.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto välittömästi, jos näin tapahtuu.
OM47D30FI.book Page 96 Friday, March 8, 2019 3:14 PM

97
2
2. Mittaristo
Mittaristo
PRIUS +_OM47D30FI
Mittarit
Autot ilman monitoiminäyttöä
Monitoiminäytöllä varustetut autot
Mittareissa käytetyt yksiköt vo ivat vaihdella kohdealueen mukaan.
Hybridijärjestelmän ilmaisin
Näyttää hybridijärjestelmän tehon tai talteenotetun jarrutusenergian mää-
rän ( S. 101)
Nopeusmittari
Näyttää auton nopeuden
Vaihteenosoittimet
1
2
3
OM47D30FI.book Page 97 Friday, March 8, 2019 3:14 PM

982. Mittaristo

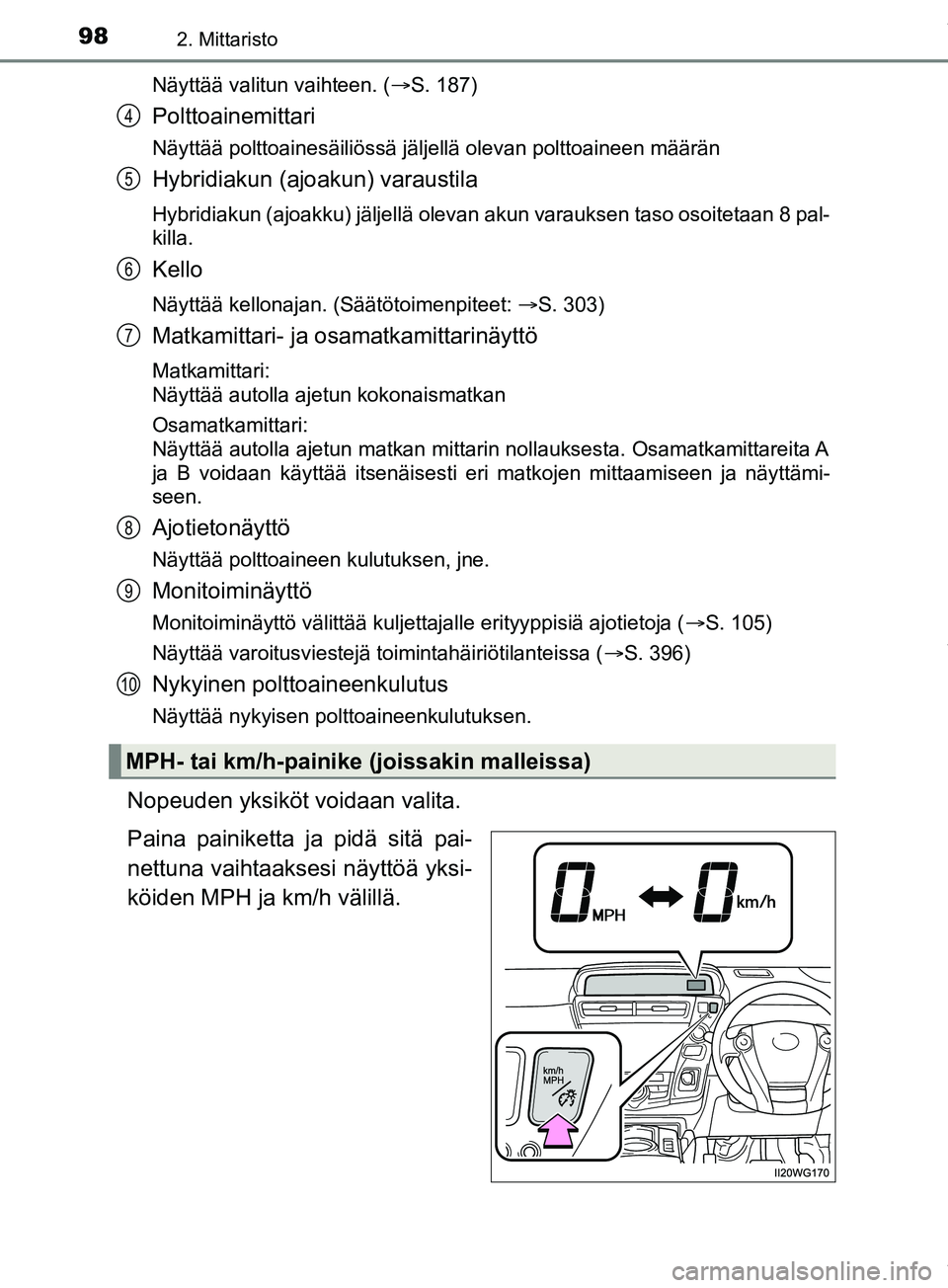

PRIUS +_OM47D30FINäyttää valitun vaihteen. (
S. 187)
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polt\
toaineen määrän
Hybridiakun (ajoakun) varaustila
Hybridiakun (ajoakku) jäljellä olevan akun varauksen taso osoite\
taan 8 pal-
killa.
Kello
Näyttää kellonajan. (Säätötoimenpiteet: S. 303)
Matkamittari- ja osamatkamittarinäyttö
Matkamittari:
Näyttää autolla ajetun kokonaismatkan
Osamatkamittari:
Näyttää autolla ajetun matkan mittarin nollauksesta. Osamatkamittareita A
ja B voidaan käyttää itsenäisesti eri matkojen mittaamiseen ja näyttämi-
seen.
Ajotietonäyttö
Näyttää polttoaineen kulutuksen, jne.
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja ( S. 105)
Näyttää varoitusviestejä toimintahäiriötilanteissa ( S. 396)
Nykyinen polttoaineenkulutus
Näyttää nykyisen polttoaineenkulutuksen.
Nopeuden yksiköt voidaan valita.
Paina painiketta ja pidä sitä pai-
nettuna vaihtaaksesi näyttöä yksi-
köiden MPH ja km/h välillä.
MPH- tai km/h-painike (joissakin malleissa)
4
5
6
7
8
9
10
OM47D30FI.book Page 98 Friday, March 8, 2019 3:14 PM

992. Mittaristo
2
Mittaristo
PRIUS +_OM47D30FI

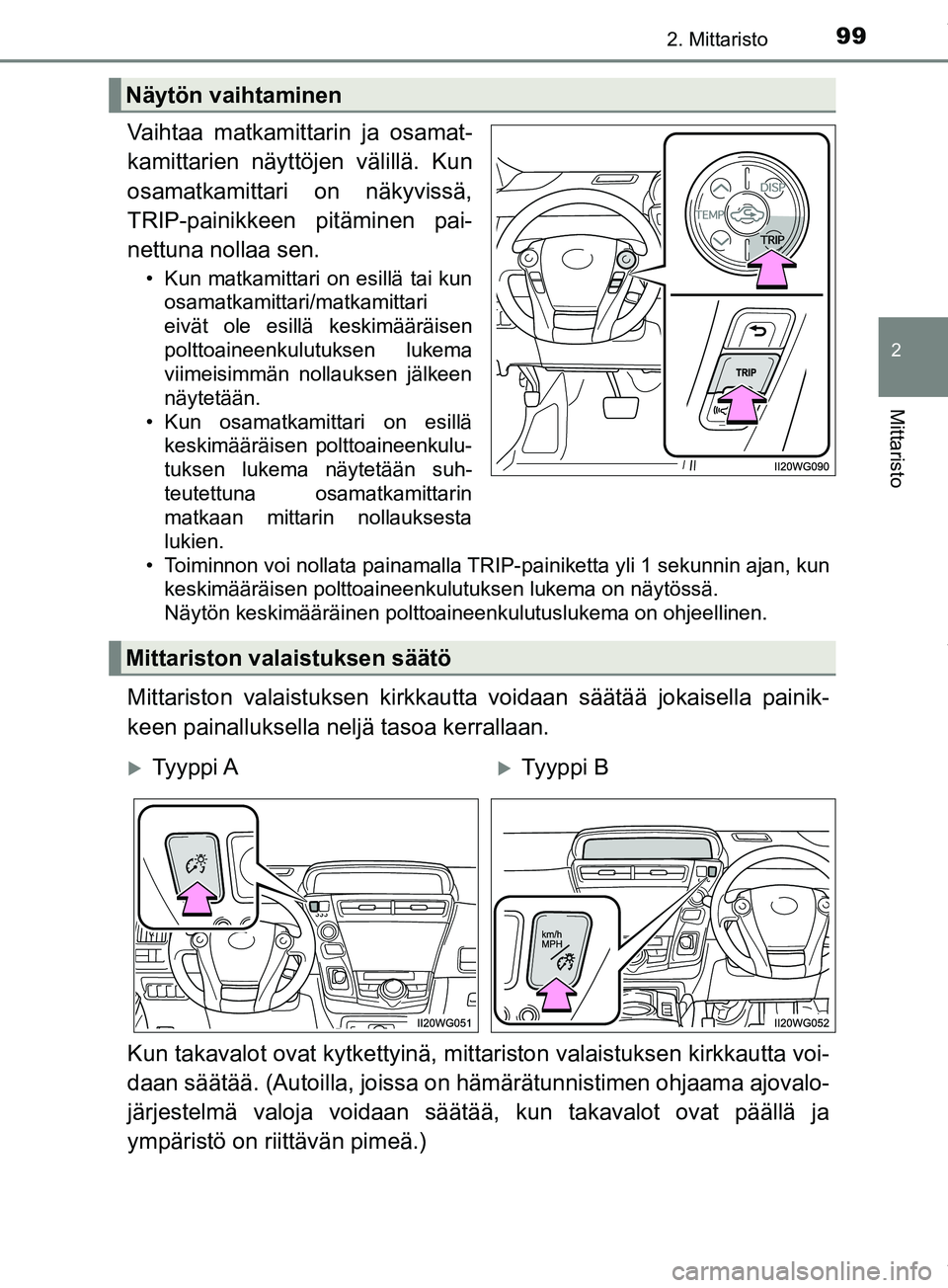

Vaihtaa matkamittarin ja osamat-
kamittarien näyttöjen välillä. Kun
osamatkamittari on näkyvissä,
TRIP-painikkeen pitäminen pai-
nettuna nollaa sen.
• Kun matkamittari on esillä tai kun osamatkamittari/matkamittari
eivät ole esillä keskimääräisen
polttoaineenkulutuksen lukema
viimeisimmän nollauksen jälkeen
näytetään.
• Kun osamatkamittari on esillä keskimääräisen polttoaineenkulu-
tuksen lukema näytetään suh-
teutettuna osamatkamittarin
matkaan mittarin nollauksesta
lukien.
• Toiminnon voi nollata painamalla TRIP- painiketta yli 1 sekunnin ajan, kun
keskimääräisen polttoaineenkulutuksen lukema on näytössä.
Näytön keskimääräinen polttoaineenkulutuslukema on ohjeellinen.
Mittariston valaistuksen kirkkautta voidaan säätää jokaisella painik-
keen painalluksella neljä tasoa kerrallaan.
Kun takavalot ovat kytkettyinä, mitt ariston valaistuksen kirkkautta voi-
daan säätää. (Autoilla, joissa on hämärätunnistimen ohjaama ajovalo-
järjestelmä valoja voidaan säätää, kun takavalot ovat päällä ja
ympäristö on riittävän pimeä.)
Näytön vaihtaminen
Mittariston valaistuksen säätö
Ty y p p i ATy y p p i B
OM47D30FI.book Page 99 Friday, March 8, 2019 3:14 PM

1002. Mittaristo
PRIUS +_OM47D30FI

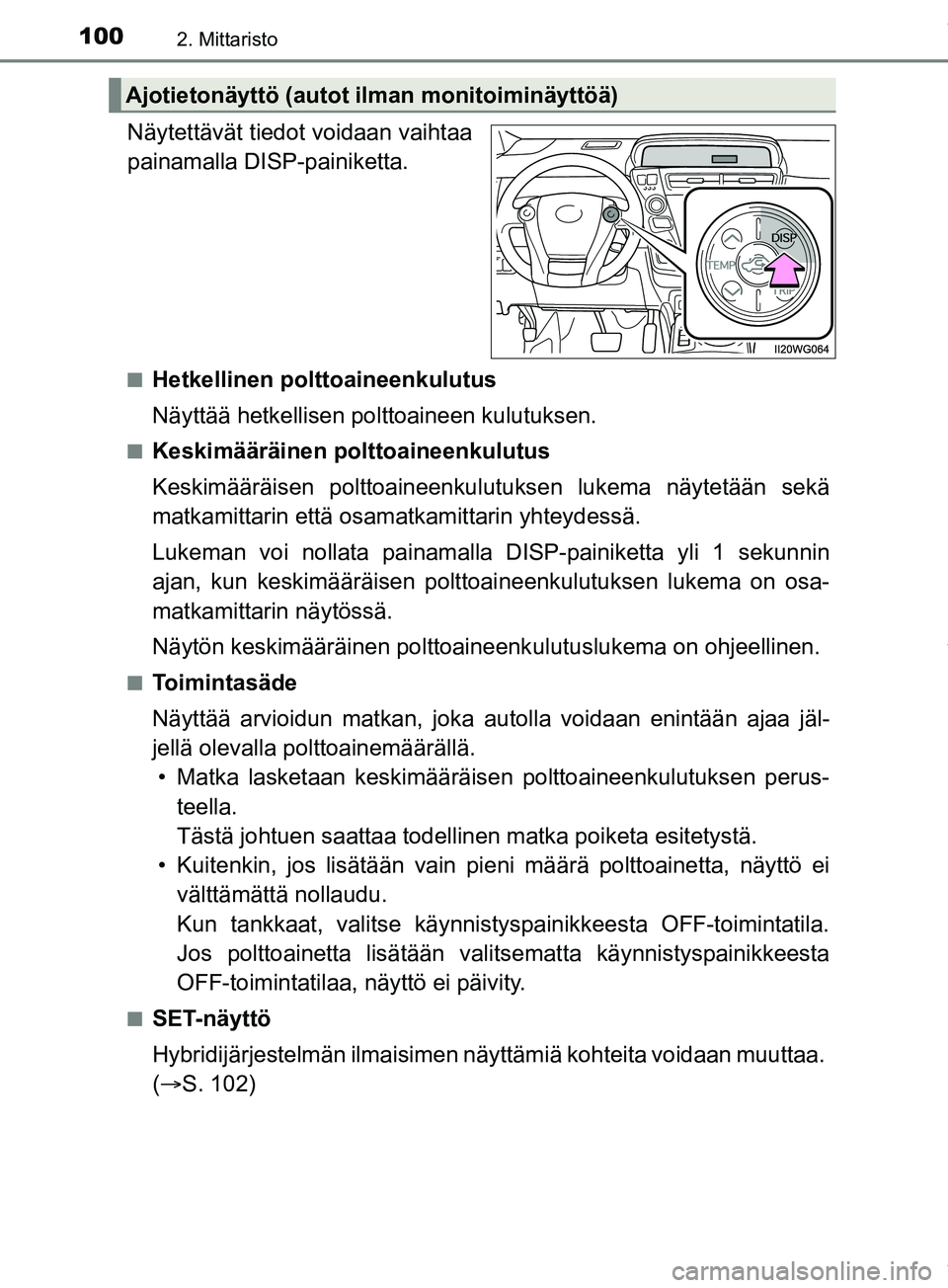

Näytettävät tiedot voidaan vaihtaa
painamalla DISP-painiketta.
nHetkellinen polttoaineenkulutus
Näyttää hetkellisen polttoaineen kulutuksen.
nKeskimääräinen polttoaineenkulutus
Keskimääräisen polttoaineenkulutuksen lukema näytetään sekä
matkamittarin että osamatkamittarin yhteydessä.
Lukeman voi nollata painamalla DISP-painiketta yli 1 sekunnin
ajan, kun keskimääräisen polttoai neenkulutuksen lukema on osa-
matkamittarin näytössä.
Näytön keskimääräinen polttoaineenk ulutuslukema on ohjeellinen.
nToimintasäde
Näyttää arvioidun matkan, joka autolla voidaan enintään ajaa jäl-
jellä olevalla polttoainemäärällä.
• Matka lasketaan keskimääräisen polttoaineenkulutuksen perus- teella.
Tästä johtuen saattaa todellinen matka poiketa esitetystä.
• Kuitenkin, jos lisätään vain pieni määrä polttoainetta, näyttö ei välttämättä nollaudu.
Kun tankkaat, valitse käynnistys painikkeesta OFF-toimintatila.
Jos polttoainetta lisätään valit sematta käynnistyspainikkeesta
OFF-toimintatilaa, näyttö ei päivity.
nSET-näyttö
Hybridijärjestelmän ilmaisimen näytt ämiä kohteita voidaan muuttaa.
(  S. 102)
Ajotietonäyttö (autot ilman monitoiminäyttöä)
