Page 171 of 820

PRIUS PRIME_OM_OM47C17D_(D)

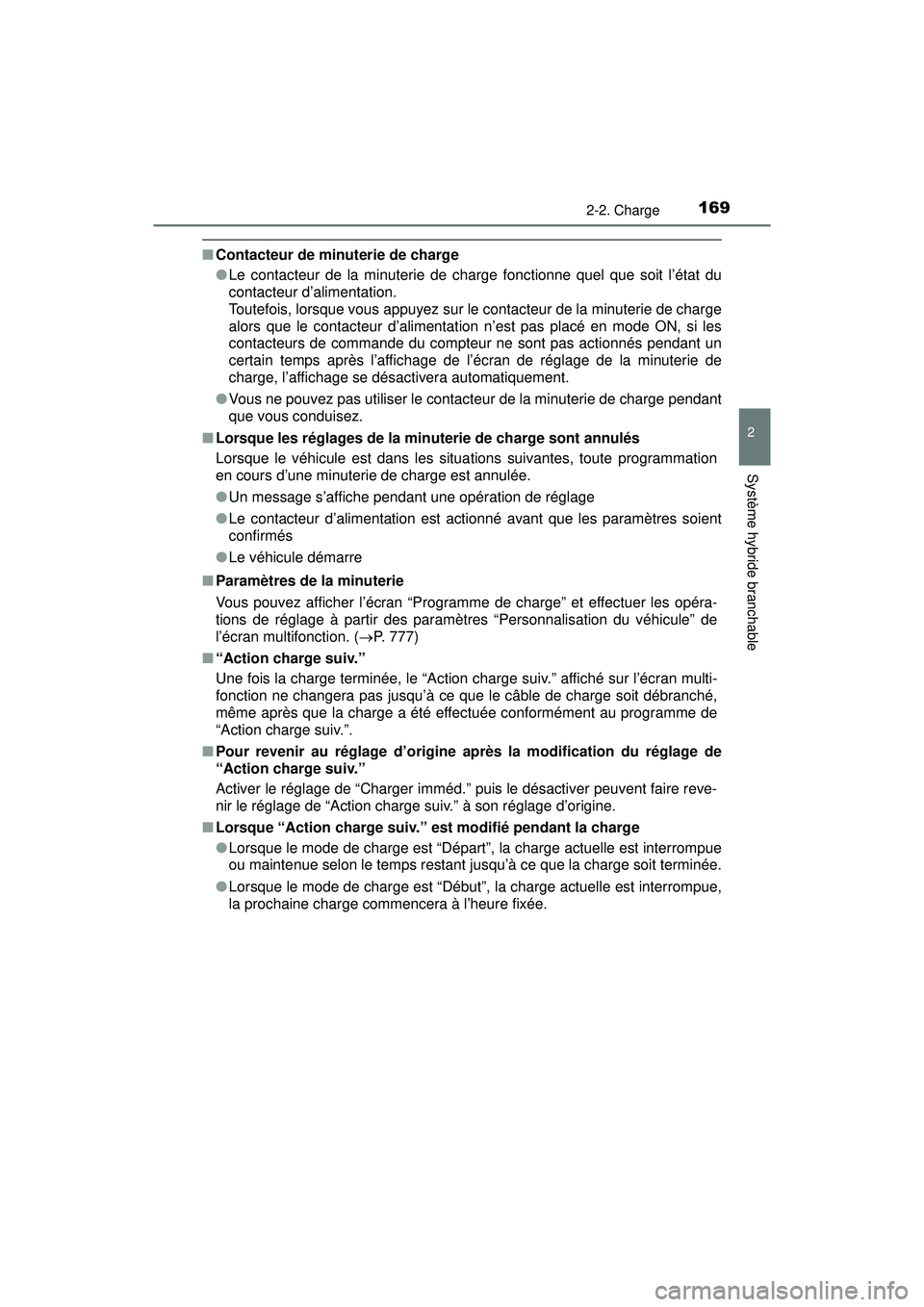

1692-2. Charge
2
Système hybride branchable
■Contacteur de minuterie de charge
●Le contacteur de la minuterie de charge fonctionne quel que soit l’état du
contacteur d’alimentation.
Toutefois, lorsque vous appuyez sur le contacteur de la minuterie de charge
alors que le contacteur d’alimentation n’est pas placé en mode ON, si les
contacteurs de commande du compteur ne sont pas actionnés pendant un
certain temps après l’affichage de l’écran de réglage de la minuterie de
charge, l’affichage se désactivera automatiquement.
● Vous ne pouvez pas utiliser le contacteur de la minuterie de charge pendant
que vous conduisez.
■ Lorsque les réglages de la minuterie de charge sont annulés
Lorsque le véhicule est dans les situations suivantes, toute programmation
en cours d’une minuterie de charge est annulée.
●Un message s’affiche pendant une opération de réglage
● Le contacteur d’alimentation est actionné avant que les paramètres soient
confirmés
● Le véhicule démarre
■ Paramètres de la minuterie
Vous pouvez afficher l’écran “Programme de charge” et effectuer les opéra-
tions de réglage à partir des paramètres “Personnalisation du véhicule” de
l’écran multifonction. ( P. 777)
■ “Action charge suiv.”
Une fois la charge terminée, le “Action charge suiv.” affiché sur l’écran multi-
fonction ne changera pas jusqu’à ce que le câble de charge soit débranché,
même après que la charge a été effectuée conformément au programme de
“Action charge suiv.”.
■ Pour revenir au réglage d’origine après la modification du réglage de
“Action charge suiv.”
Activer le réglage de “Charger imméd.” puis le désactiver peuvent faire reve-
nir le réglage de “Action charge suiv.” à son réglage d’origine.
■ Lorsque “Action charge suiv.” est modifié pendant la charge
●Lorsque le mode de charge est “Départ”, la charge actuelle est interrompue
ou maintenue selon le temps restant jusqu’à ce que la charge soit terminée.
● Lorsque le mode de charge est “Début”, la charge actuelle est interrompue,
la prochaine charge commencera à l’heure fixée.
Page 172 of 820

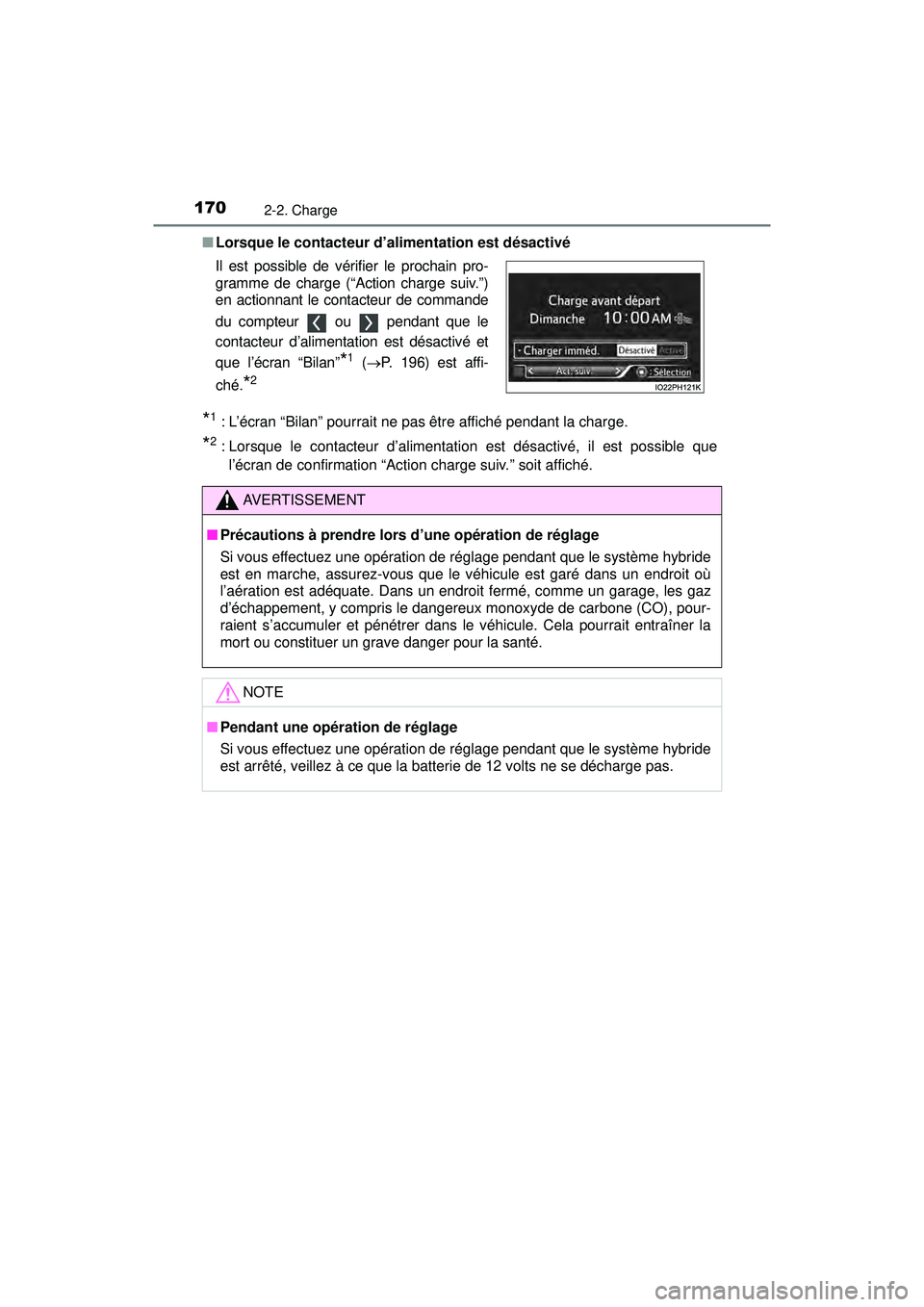

170
PRIUS PRIME_OM_OM47C17D_(D)
2-2. Charge
■Lorsque le contacteur d’alimentation est désactivé
*1: L’écran “Bilan” pourrait ne pas être affiché pendant la charge.
*2: Lorsque le contacteur d’alimentation est désactivé, il est possible que
l’écran de confirmation “Action charge suiv.” soit affiché.
Il est possible de vérifier le prochain pro-
gramme de charge (“Action charge suiv.”)
en actionnant le contacteur de commande
du compteur ou pendant que le
contacteur d’alimentation est désactivé et
que l’écran “Bilan”
*1 (
P. 196) est affi-
ché.
*2
AVERTISSEMENT
■ Précautions à prendre lors d’une opération de réglage
Si vous effectuez une opération de réglage pendant que le système hybride
est en marche, assurez-vous que le véhicule est garé dans un endroit où
l’aération est adéquate. Dans un endroit fermé, comme un garage, les gaz
d’échappement, y compris le dangereux monoxyde de carbone (CO), pour-
raient s’accumuler et pénétrer dans le véhicule. Cela pourrait entraîner la
mort ou constituer un grave danger pour la santé.
NOTE
■Pendant une opération de réglage
Si vous effectuez une opération de réglage pendant que le système hybride
est arrêté, veillez à ce que la batterie de 12 volts ne se décharge pas.
Page 173 of 820

PRIUS PRIME_OM_OM47C17D_(D)

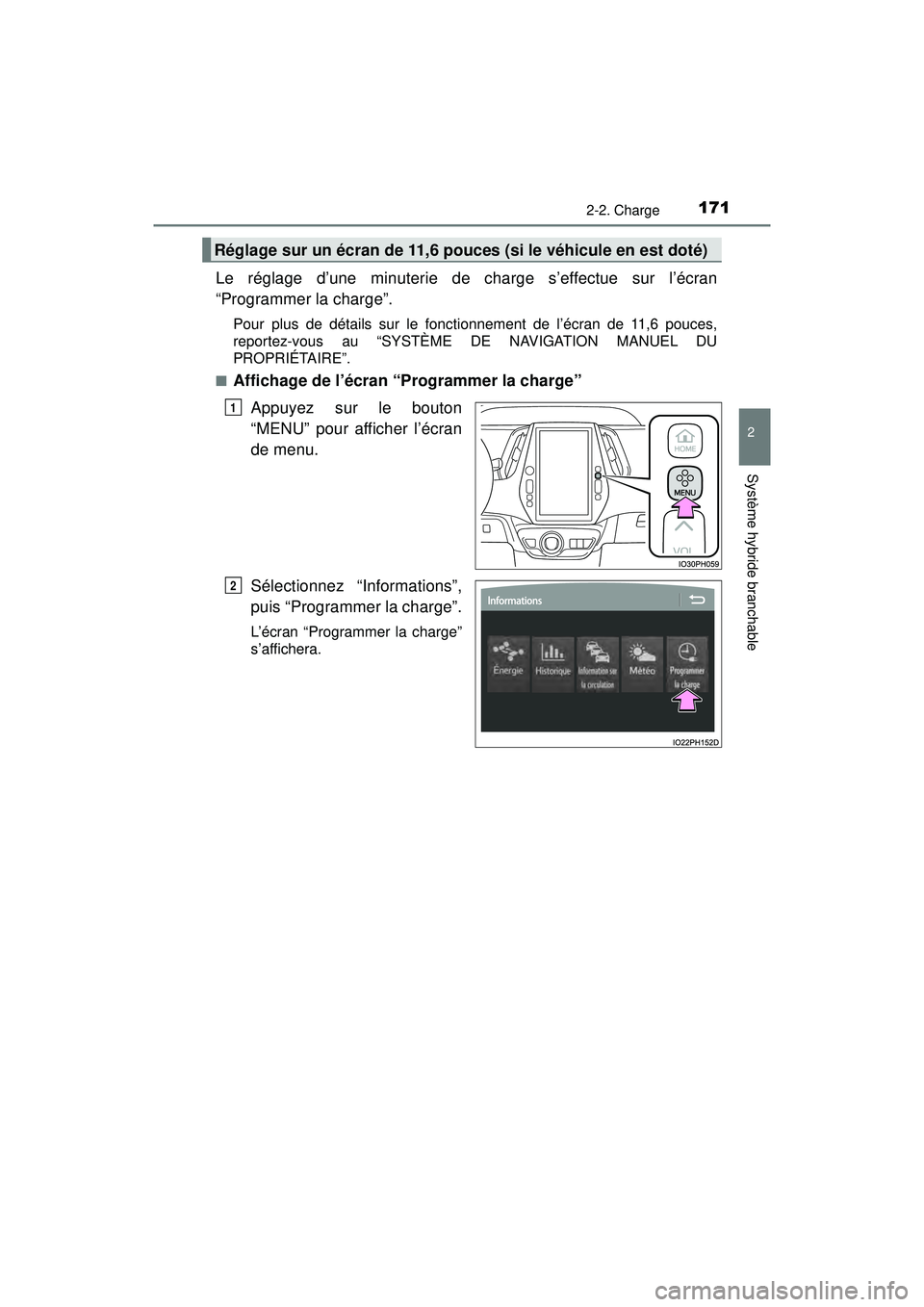

1712-2. Charge
2
Système hybride branchable
Le réglage d’une minuterie de charge s’effectue sur l’écran
“Programmer la charge”.
Pour plus de détails sur le fonctionnement de l’écran de 11,6 pouces,
reportez-vous au “SYSTÈME DE NAVIGATION MANUEL DU
PROPRIÉTAIRE”.
■
Affichage de l’écran “Programmer la charge”
Appuyez sur le bouton
“MENU” pour afficher l’écran
de menu.
Sélectionnez “Informations”,
puis “Programmer la charge”.
L’écran “Programmer la charge”
s’affichera.
Réglage sur un écran de 11,6 pouces (si le véhicule en est doté)
1
2
Page 174 of 820

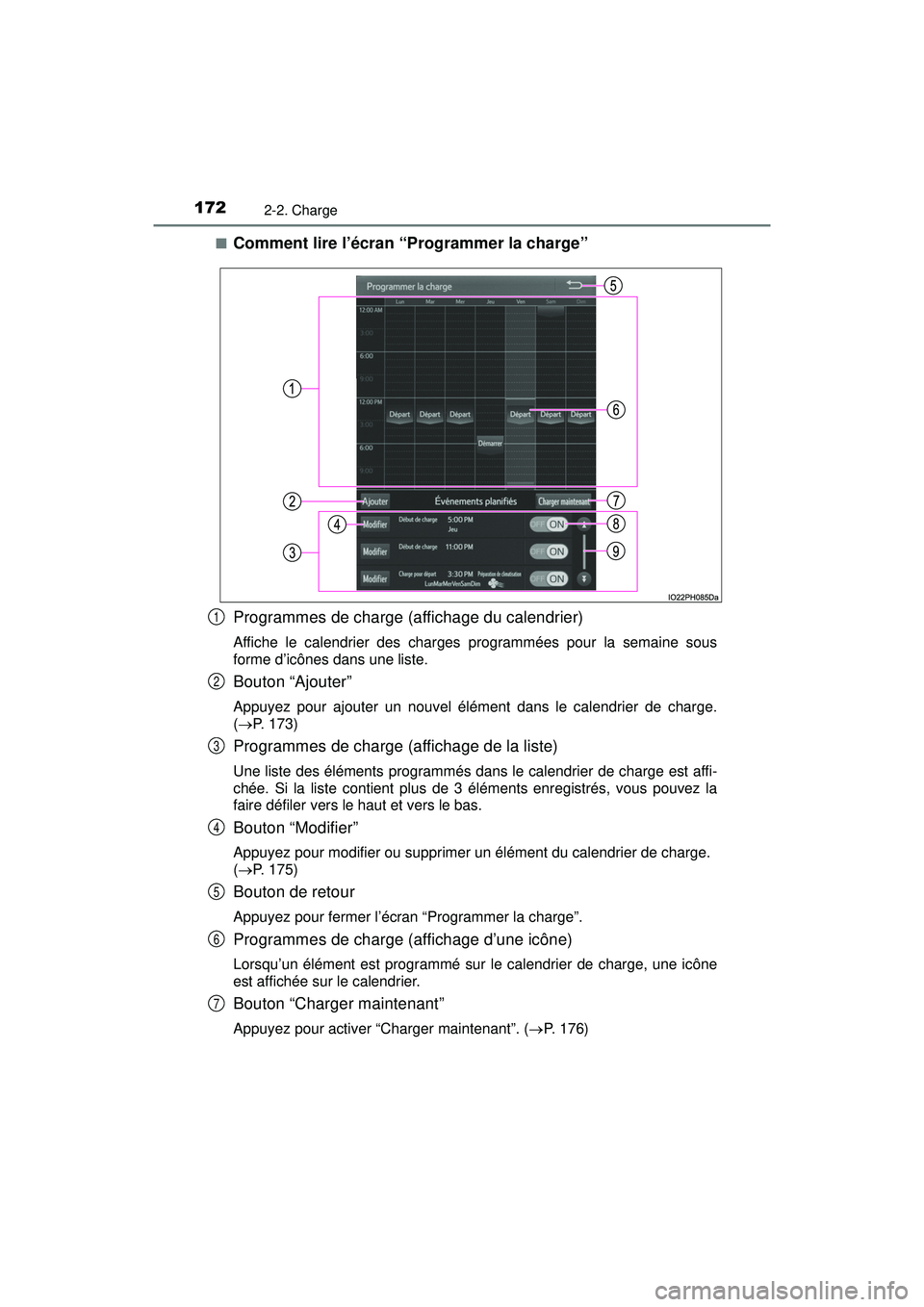

172
PRIUS PRIME_OM_OM47C17D_(D)
2-2. Charge
■Comment lire l’écran “Programmer la charge”
Programmes de charge (affichage du calendrier)
Affiche le calendrier des charges programmées pour la semaine sous
forme d’icônes dans une liste.
Bouton “Ajouter”
Appuyez pour ajouter un nouvel élément dans le calendrier de charge.
(P. 173)
Programmes de charge (affichage de la liste)
Une liste des éléments programmés dans le calendrier de charge est affi-
chée. Si la liste contient plus de 3 éléments enregistrés, vous pouvez la
faire défiler vers le haut et vers le bas.
Bouton “Modifier”
Appuyez pour modifier ou supprimer un élément du calendrier de charge.
(P. 175)
Bouton de retour
Appuyez pour fermer l’écran “Programmer la charge”.
Programmes de charge (affichage d’une icône)
Lorsqu’un élément est programmé sur le calendrier de charge, une icône
est affichée sur le calendrier.
Bouton “Charger maintenant”
Appuyez pour activer “Charger maintenant”. ( P. 176)
1
2
3
4
5
6
7
Page 175 of 820

PRIUS PRIME_OM_OM47C17D_(D)

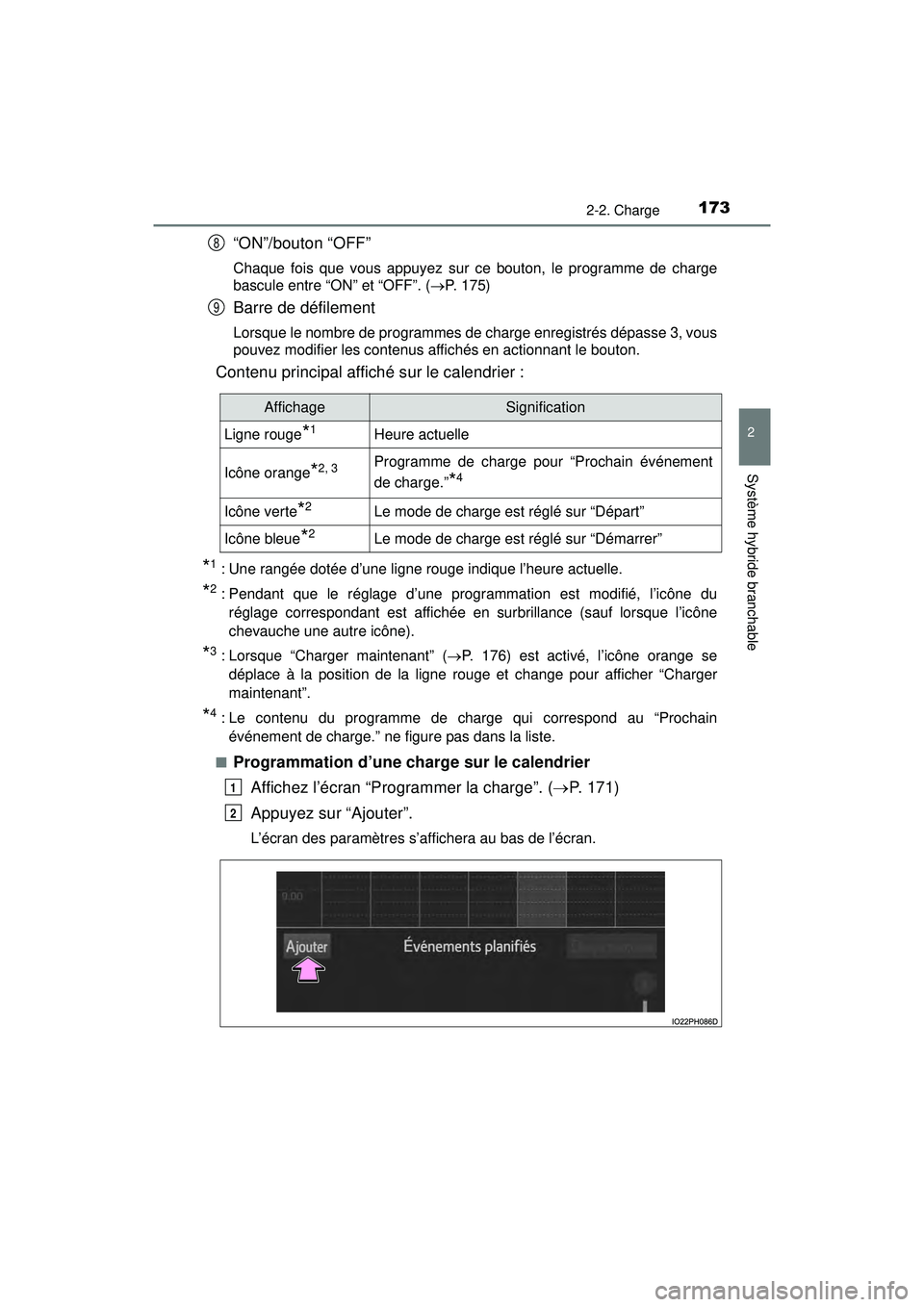

1732-2. Charge
2
Système hybride branchable
“ON”/bouton “OFF”
Chaque fois que vous appuyez sur ce bouton, le programme de charge
bascule entre “ON” et “OFF”. (P. 175)
Barre de défilement
Lorsque le nombre de programmes de charge enregistrés dépasse 3, vous
pouvez modifier les contenus affichés en actionnant le bouton.
Contenu principal affiché sur le calendrier :
*1: Une rangée dotée d’une ligne rouge indique l’heure actuelle.
*2: Pendant que le réglage d’une programmation est modifié, l’icône du
réglage correspondant est affichée en surbrillance (sauf lorsque l’icône
chevauche une autre icône).
*3 : Lorsque “Charger maintenant” ( P. 176) est activé, l’icône orange se
déplace à la position de la ligne rouge et change pour afficher “Charger
maintenant”.
*4: Le contenu du programme de charge qui correspond au “Prochain événement de charge.” ne figure pas dans la liste.
■
Programmation d’une charge sur le calendrier Affichez l’écran “Programmer la charge”. ( P. 171)
Appuyez sur “Ajouter”.
L’écran des paramètres s’affichera au bas de l’écran.
8
9
AffichageSignification
Ligne rouge*1Heure actuelle
Icône orange*2, 3Programme de charge pour “Prochain événement
de charge.”
*4
Icône verte*2Le mode de charge est réglé sur “Départ”
Icône bleue*2Le mode de charge est réglé sur “Démarrer”
1
2
Page 176 of 820

174
PRIUS PRIME_OM_OM47C17D_(D)
2-2. Charge

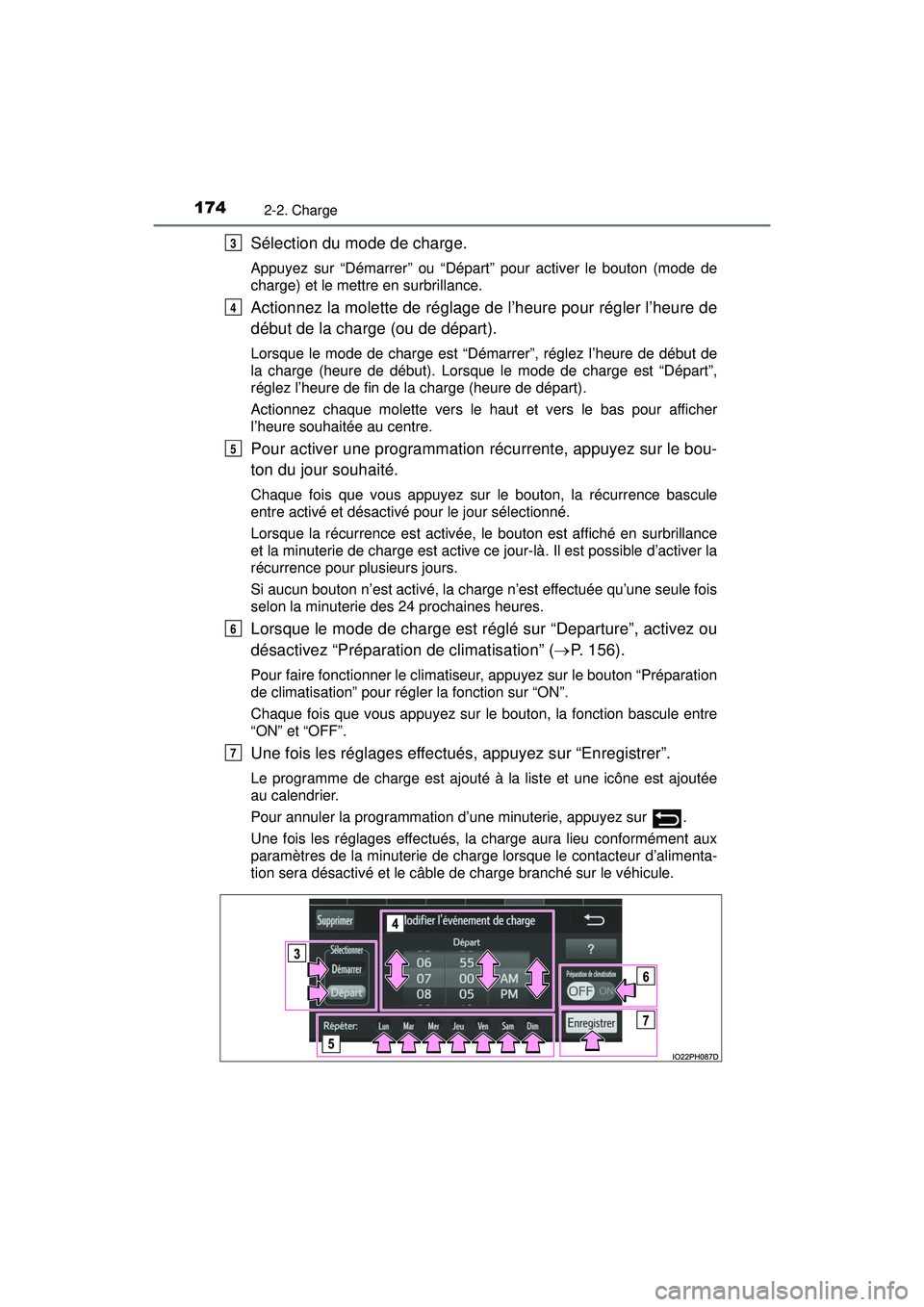

Sélection du mode de charge.
Appuyez sur “Démarrer” ou “Départ” pour activer le bouton (mode de
charge) et le mettre en surbrillance.
Actionnez la molette de réglage de l’heure pour régler l’heure de
début de la charge (ou de départ).
Lorsque le mode de charge est “Démarrer”, réglez l’heure de début de
la charge (heure de début). Lorsque le mode de charge est “Départ”,
réglez l’heure de fin de la charge (heure de départ).
Actionnez chaque molette vers le haut et vers le bas pour afficher
l’heure souhaitée au centre.
Pour activer une programmation récurrente, appuyez sur le bou-
ton du jour souhaité.
Chaque fois que vous appuyez sur le bouton, la récurrence bascule
entre activé et désactivé pour le jour sélectionné.
Lorsque la récurrence est activée, le bouton est affiché en surbrillance
et la minuterie de charge est active ce jour-là. Il est possible d’activer la
récurrence pour plusieurs jours.
Si aucun bouton n’est activé, la charge n’est effectuée qu’une seule fois
selon la minuterie des 24 prochaines heures.
Lorsque le mode de charge est réglé sur “Departure”, activez ou
désactivez “Préparation de climatisation” ( P. 156).
Pour faire fonctionner le climatiseur, appuyez sur le bouton “Préparation
de climatisation” pour régler la fonction sur “ON”.
Chaque fois que vous appuyez sur le bouton, la fonction bascule entre
“ON” et “OFF”.
Une fois les réglages effectués, appuyez sur “Enregistrer”.
Le programme de charge est ajouté à la liste et une icône est ajoutée
au calendrier.
Pour annuler la programmation d’une minuterie, appuyez sur .
Une fois les réglages effectués, la charge aura lieu conformément aux
paramètres de la minuterie de charge lorsque le contacteur d’alimenta-
tion sera désactivé et le câble de charge branché sur le véhicule.
3
4
5
6
7
Page 177 of 820

PRIUS PRIME_OM_OM47C17D_(D)

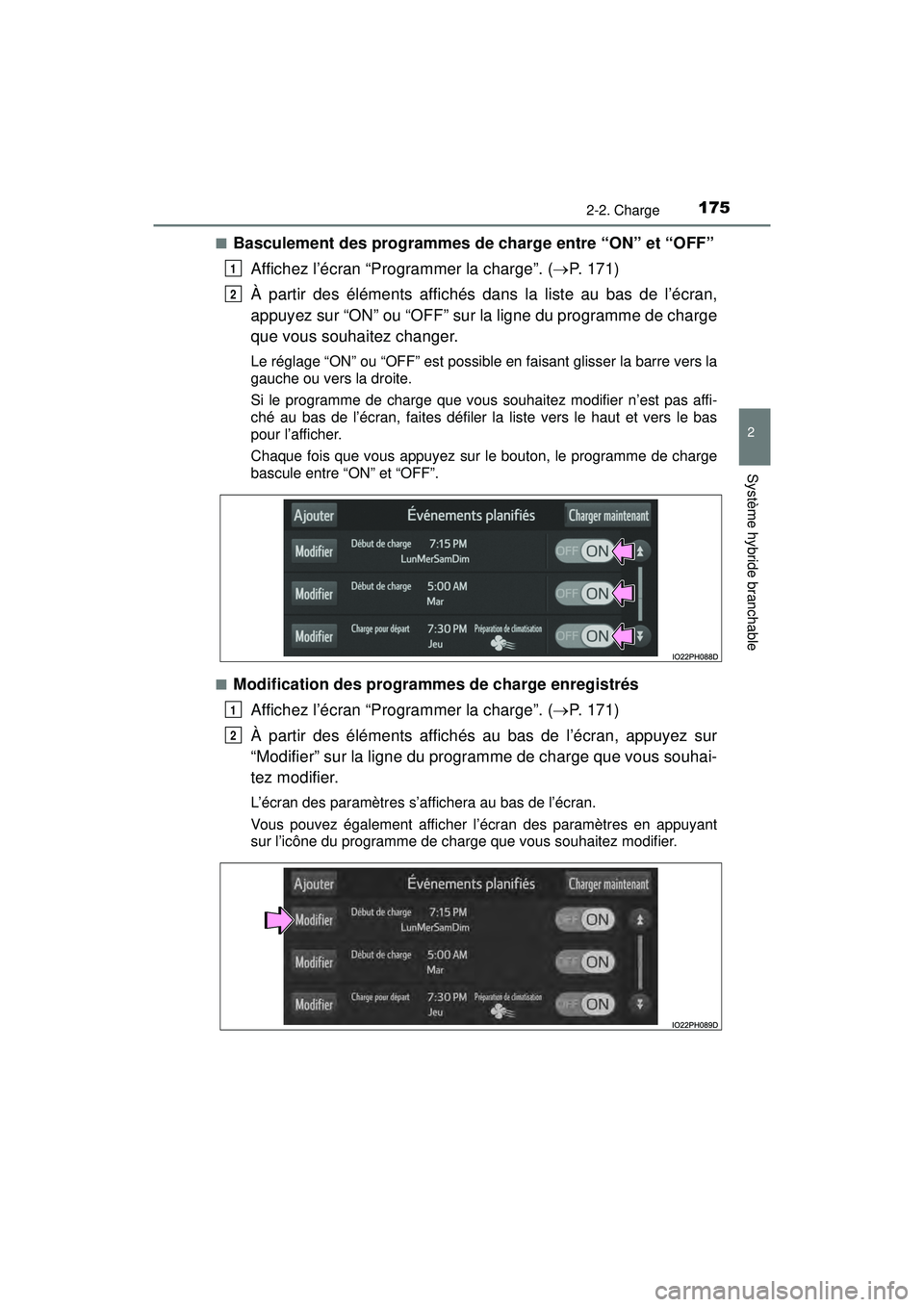

1752-2. Charge
2
Système hybride branchable
■Basculement des programmes de charge entre “ON” et “OFF”Affichez l’écran “Programmer la charge”. ( P. 171)
À partir des éléments affichés dans la liste au bas de l’écran,
appuyez sur “ON” ou “OFF” sur la ligne du programme de charge
que vous souhaitez changer.
Le réglage “ON” ou “OFF” est possible en faisant glisser la barre vers la
gauche ou vers la droite.
Si le programme de charge que vous souhaitez modifier n’est pas affi-
ché au bas de l’écran, faites défiler la liste vers le haut et vers le bas
pour l’afficher.
Chaque fois que vous appuyez sur le bouton, le programme de charge
bascule entre “ON” et “OFF”.
■
Modification des programmes de charge enregistrés Affichez l’écran “Programmer la charge”. ( P. 171)
À partir des éléments affichés au bas de l’écran, appuyez sur
“Modifier” sur la ligne du programme de charge que vous souhai-
tez modifier.
L’écran des paramètres s’affichera au bas de l’écran.
Vous pouvez également afficher l’écran des paramètres en appuyant
sur l’icône du programme de charge que vous souhaitez modifier.
1
2
1
2
Page 178 of 820

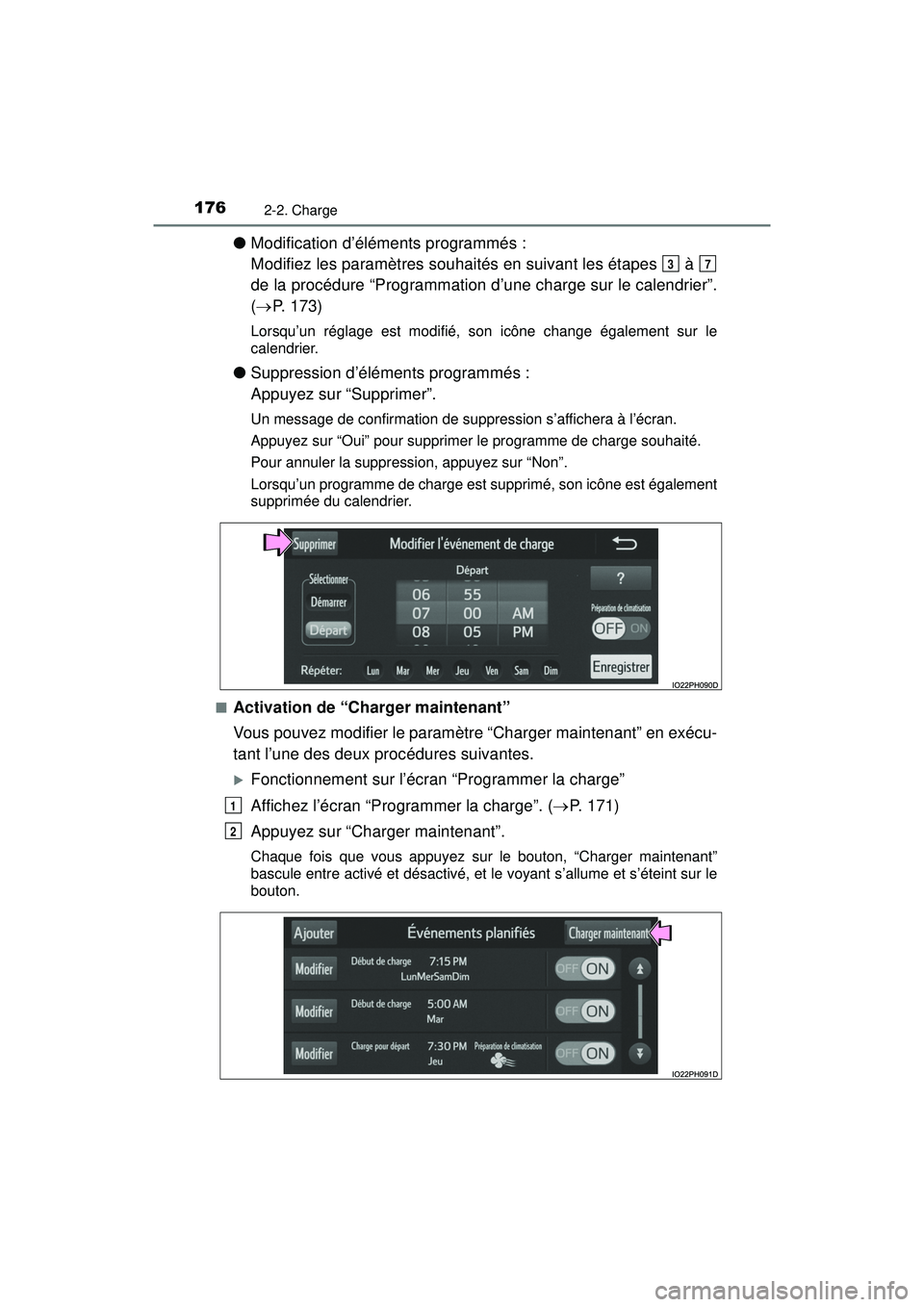

176
PRIUS PRIME_OM_OM47C17D_(D)
2-2. Charge
●Modification d’éléments programmés :
Modifiez les paramètres souhaités en suivant les étapes à
de la procédure “Programmation d’une charge sur le calendrier”.
( P. 173)
Lorsqu’un réglage est modifié, son icône change également sur le
calendrier.
●Suppression d’éléments programmés :
Appuyez sur “Supprimer”.
Un message de confirmation de suppression s’affichera à l’écran.
Appuyez sur “Oui” pour supprimer le programme de charge souhaité.
Pour annuler la suppression, appuyez sur “Non”.
Lorsqu’un programme de charge est supprimé, son icône est également
supprimée du calendrier.
■
Activation de “Charger maintenant”
Vous pouvez modifier le paramètre “Charger maintenant” en exécu-
tant l’une des deux procédures suivantes.
Fonctionnement sur l’écran “Programmer la charge”
Affichez l’écran “Programmer la charge”. ( P. 171)
Appuyez sur “Charger maintenant”.
Chaque fois que vous appuyez sur le bouton, “Charger maintenant”
bascule entre activé et désactivé, et le voyant s’allume et s’éteint sur le
bouton.
37
1
2
Page 179 of 820

PRIUS PRIME_OM_OM47C17D_(D)
1772-2. Charge
2
Système hybride branchable

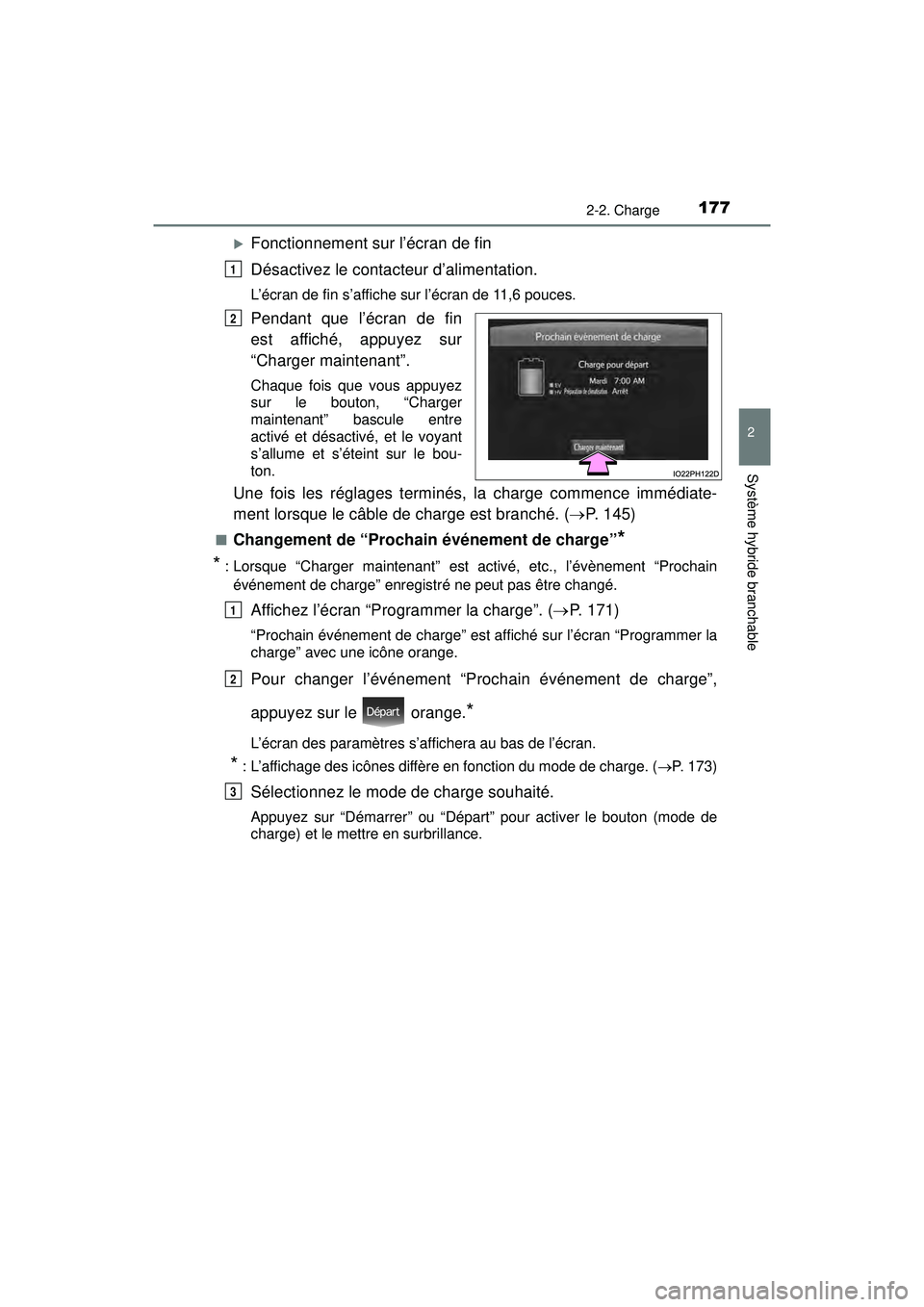

Fonctionnement sur l’écran de fin
Désactivez le contacteur d’alimentation.
L’écran de fin s’affiche sur l’écran de 11,6 pouces.
Pendant que l’écran de fin
est affiché, appuyez sur
“Charger maintenant”.
Chaque fois que vous appuyez
sur le bouton, “Charger
maintenant” bascule entre
activé et désactivé, et le voyant
s’allume et s’éteint sur le bou-
ton.
Une fois les réglages terminés, la charge commence immédiate-
ment lorsque le câble de charge est branché. (P. 145)
■Changement de “Prochain événement de charge”*
*
: Lorsque “Charger maintenant” est activé, etc., l’évènement “Prochain événement de charge” enregistré ne peut pas être changé.
Affichez l’écran “Programmer la charge”. ( P. 171)
“Prochain événement de charge” est affiché sur l’écran “Programmer la
charge” avec une icône orange.
Pour changer l’événement “Prochain événement de charge”,
appuyez sur le orange.
*
L’écran des paramètres s’affichera au bas de l’écran.
* : L’affichage des icônes diffère en fonction du mode de charge. ( P. 173)
Sélectionnez le mode de charge souhaité.
Appuyez sur “Démarrer” ou “Départ” pour activer le bouton (mode de
charge) et le mettre en surbrillance.
1
2
1
2
3

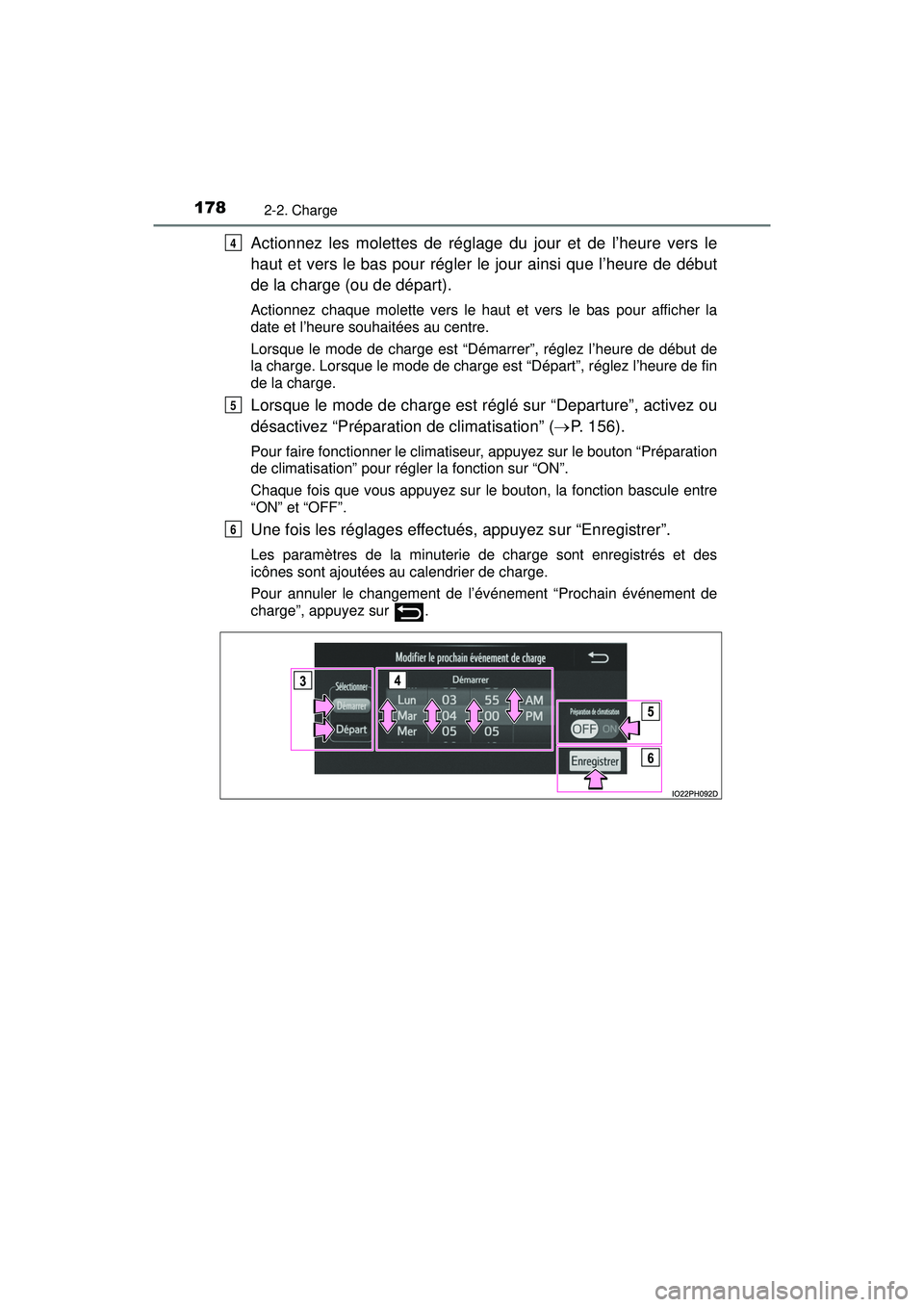

Page 180 of 820

178
PRIUS PRIME_OM_OM47C17D_(D)
2-2. Charge
Actionnez les molettes de réglage du jour et de l’heure vers le
haut et vers le bas pour régler le jour ainsi que l’heure de début
de la charge (ou de départ).
Actionnez chaque molette vers le haut et vers le bas pour afficher la
date et l’heure souhaitées au centre.
Lorsque le mode de charge est “Démarrer”, réglez l’heure de début de
la charge. Lorsque le mode de charge est “Départ”, réglez l’heure de fin
de la charge.
Lorsque le mode de charge est réglé sur “Departure”, activez ou
désactivez “Préparation de climatisation” (P. 156).
Pour faire fonctionner le climatiseur, appuyez sur le bouton “Préparation
de climatisation” pour régler la fonction sur “ON”.
Chaque fois que vous appuyez sur le bouton, la fonction bascule entre
“ON” et “OFF”.
Une fois les réglages effectués, appuyez sur “Enregistrer”.
Les paramètres de la minuterie de charge sont enregistrés et des
icônes sont ajoutées au calendrier de charge.
Pour annuler le changement de l’événement “Prochain événement de
charge”, appuyez sur .
4
5
6
