TOYOTA PRIUS PRIME 2019 Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47D13D_(D)
2093. Bloc d’instrumentation
3
Bloc d’instrumentation

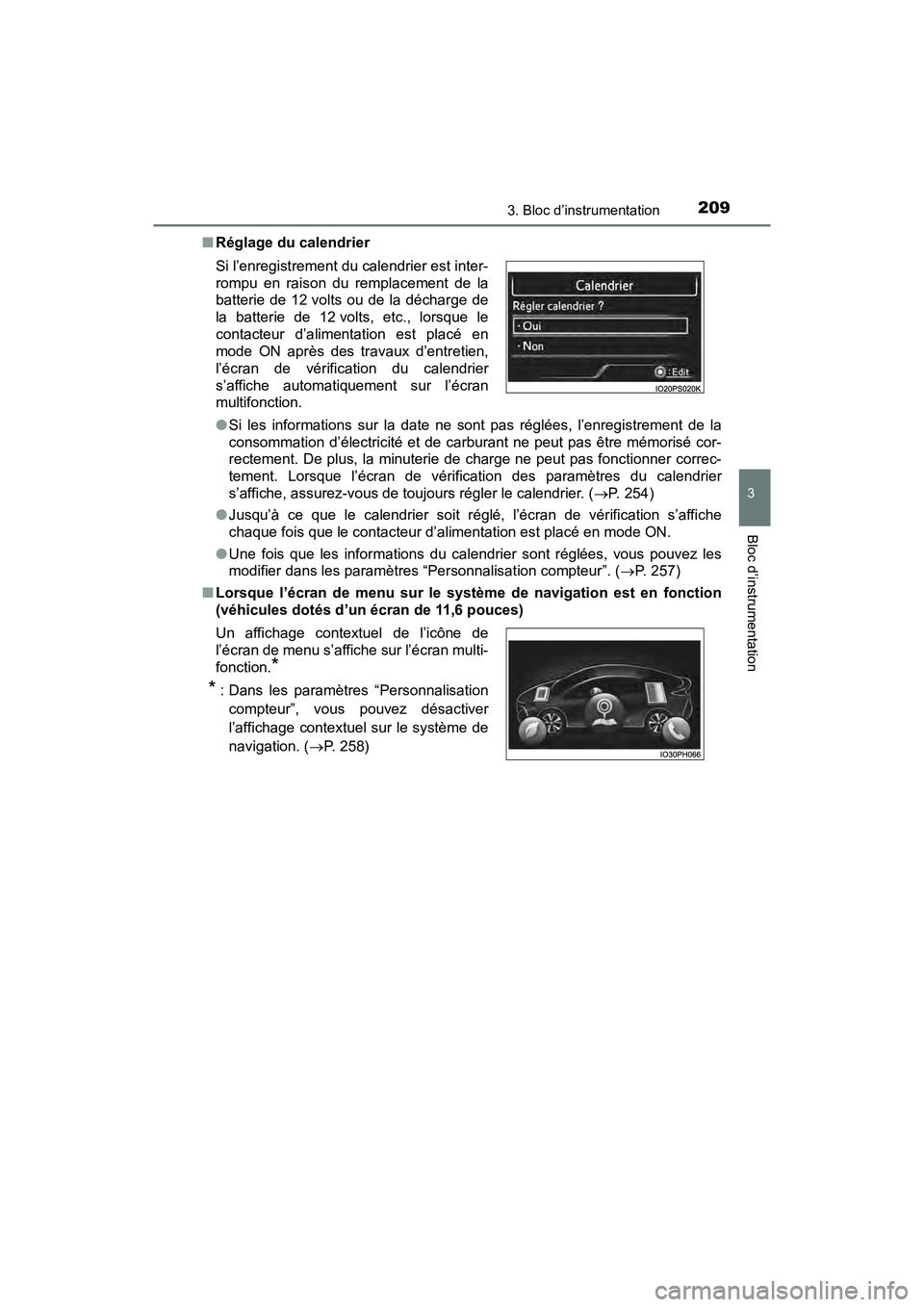

■Réglage du calendrier
●Si les informations sur la date ne sont pas réglées, l’enregistrement de la
consommation d’électricité et de carburant ne peut pas être mémorisé cor-
rectement. De plus, la minuterie de charge ne peut pas fonctionner correc-
tement. Lorsque l’écran de vérification des paramètres du calendrier
s’affiche, assurez-vous de toujours régler le calendrier. ( P. 254)
● Jusqu’à ce que le calendrier soit réglé, l’écran de vérification s’affiche
chaque fois que le contacteur d’alimentation est placé en mode ON.
● Une fois que les informations du calendrier sont réglées, vous pouvez les
modifier dans les paramètres “Personnalisation compteur”. ( P. 257)
■ Lorsque l’écran de menu sur le système de navigation est en fonction
(véhicules dotés d’un écran de 11,6 pouces) Si l’enregistrement du calendrier est inter-
rompu en raison du remplacement de la
batterie de 12 volts ou de la décharge de
la batterie de 12 volts, etc., lorsque le
contacteur d’alimentation est placé en
mode ON après des travaux d’entretien,
l’écran de vérification du calendrier
s’affiche automatiquement sur l’écran
multifonction.
Un affichage contextuel de l’icône de
l’écran de menu s’affiche sur l’écran multi-
fonction.
*
*
: Dans les paramètres “Personnalisation
compteur”, vous pouvez désactiver
l’affichage contextuel sur le système de
navigation. ( P. 258)

210
PRIUS PRIME_OM_OM47D13D_(D)
3. Bloc d’instrumentation
■Écran à cristaux liquides
De petites taches ou des taches claires peuvent apparaître sur l’écran. Ce
phénomène est caractéristique des écrans à cristaux liquides; il n’y a aucun
risque à continuer d’utiliser l’écran.
■ Affichage contextuel
Certaines fonctions, par exemple le contacteur de sélection du mode de
conduite et le climatiseur, sont liées au fonctionnement et entraînent l’affi-
chage d’écrans contextuels sur l’écran multifonction. Si vous ne souhaitez
pas les écrans contextuels de ces fonctions, vous pouvez les désactiver dans
les paramètres “Personnalisation compteur”. ( P. 257)
AVERTISSEMENT
■Pour éviter un accident
■ Précautions relatives à l’utilisation pendant la conduite
Pour des raisons de sécurité, évitez autant que possible d’actionner le
contacteur de commande du compteur pendant la conduite, et ne regardez
pas sans cesse l’écran multifonction pendant que vous conduisez. Arrêtez
le véhicule et actionnez le contacteur de commande du compteur. Si vous
négligiez de le faire, une erreur de fonctionnement du volant pourrait se
produire, occasionnant un accident imprévu.
NOTE
■Écran d’informations à basses températures
Laissez l’intérieur du véhicule se réchauffer avant d’utiliser l’écran d’infor-
mations à cristaux liquides. À des températures très basses, la réponse du
moniteur d’affichage des informations peut être lente et les modifications à
l’écran peuvent être retardées.
Ne placez aucun objet et ne fixez pas
d’autocollants devant le bloc d’instrumen-
tation. L’objet pourrait obscurcir ou obs-
truer l’écran, ou se réfléchir sur celui-ci,
et provoquer éventuellement un acci-
dent.

211
PRIUS PRIME_OM_OM47D13D_(D)
3. Bloc d’instrumentation
3
Bloc d’instrumentation

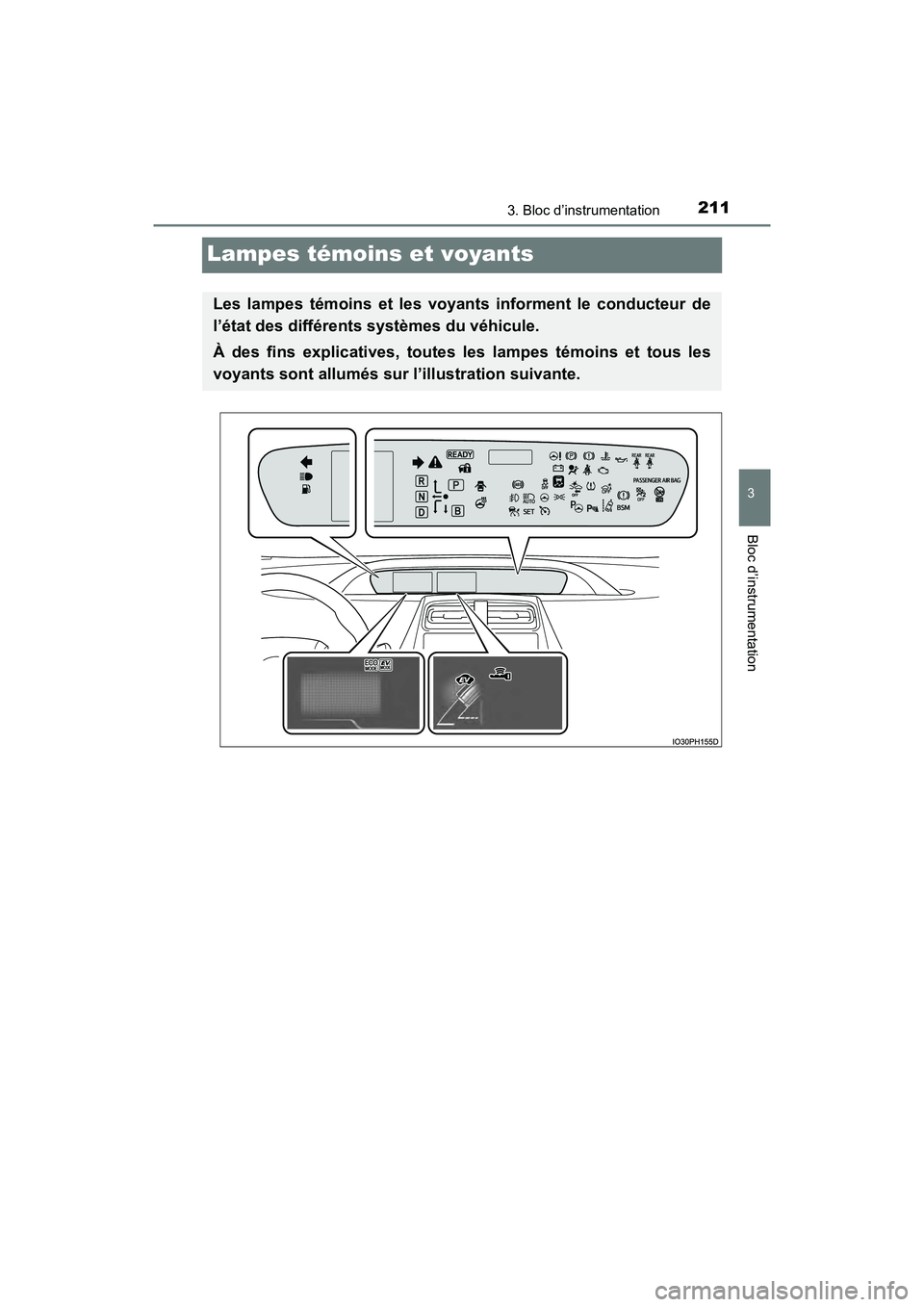

Lampes témoins et voyants
Les lampes témoins et les voyants informent le conducteur de
l’état des différents systèmes du véhicule.
À des fins explicatives, toutes les lampes témoins et tous les
voyants sont allumés sur l’illustration suivante.

212
PRIUS PRIME_OM_OM47D13D_(D)
3. Bloc d’instrumentation

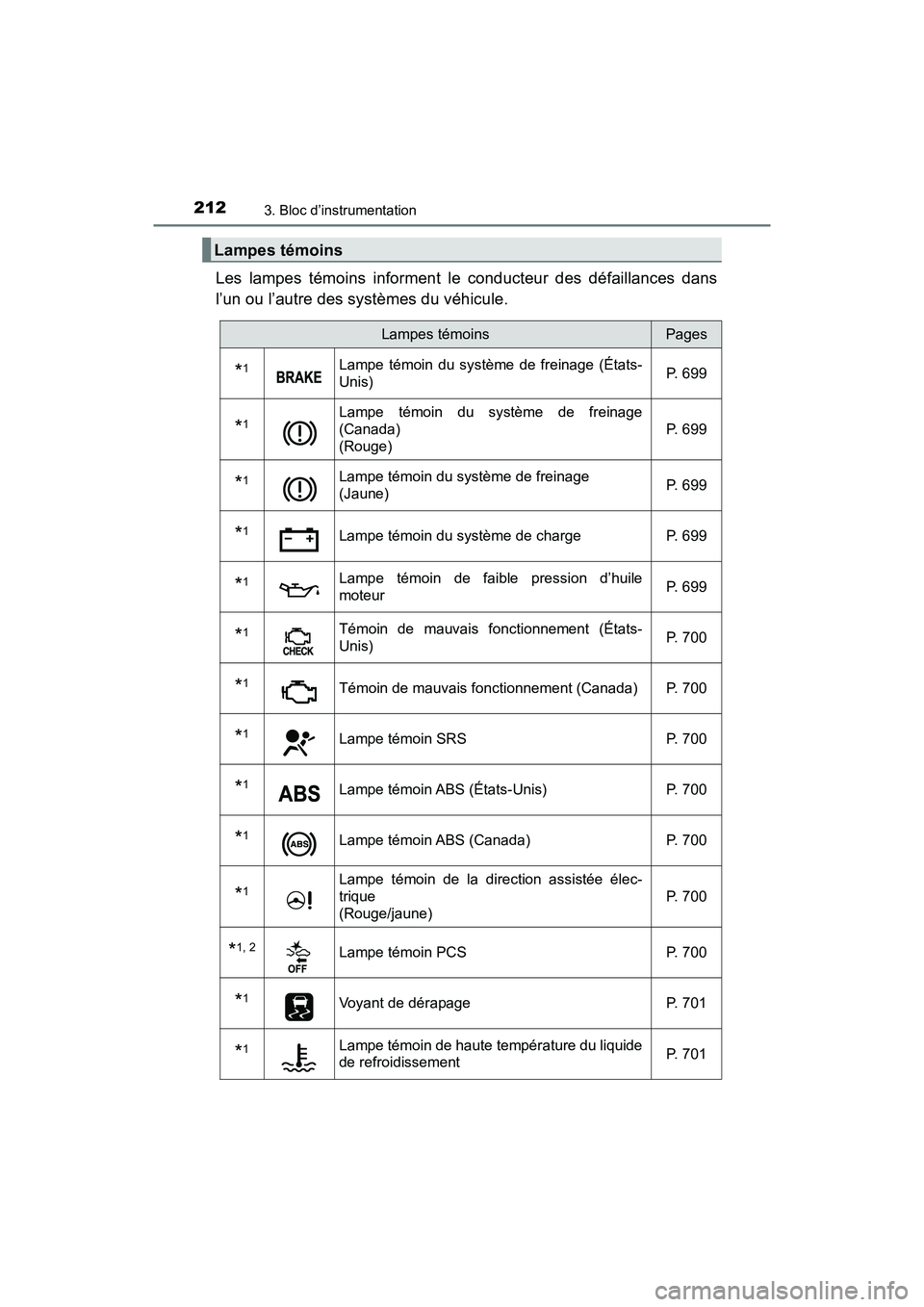

Les lampes témoins informent le conducteur des défaillances dans
l’un ou l’autre des systèmes du véhicule.
Lampes témoins
Lampes témoinsPages
*1Lampe témoin du système de freinage (États-
Unis)P. 699
*1Lampe témoin du système de freinage
(Canada)
(Rouge)P. 699
*1Lampe témoin du système de freinage
(Jaune)
P. 699
*1Lampe témoin du système de charge
P. 699
*1Lampe témoin de faible pression d’huile
moteur P. 699
*1Témoin de mauvais fonctionnement (États-
Unis)P. 700
*1Témoin de mauvais fonctionnement (Canada) P. 700
*1Lampe témoin SRS
P. 700
*1Lampe témoin ABS (États-Unis) P. 700
*1Lampe témoin ABS (Canada)P. 700
*1Lampe témoin de la direction assistée élec-
trique
(Rouge/jaune) P. 700
*1, 2Lampe témoin PCS
P. 700
*1Voyant de dérapage P. 701
*1Lampe témoin de haute température du liquide
de refroidissementP. 701

PRIUS PRIME_OM_OM47D13D_(D)

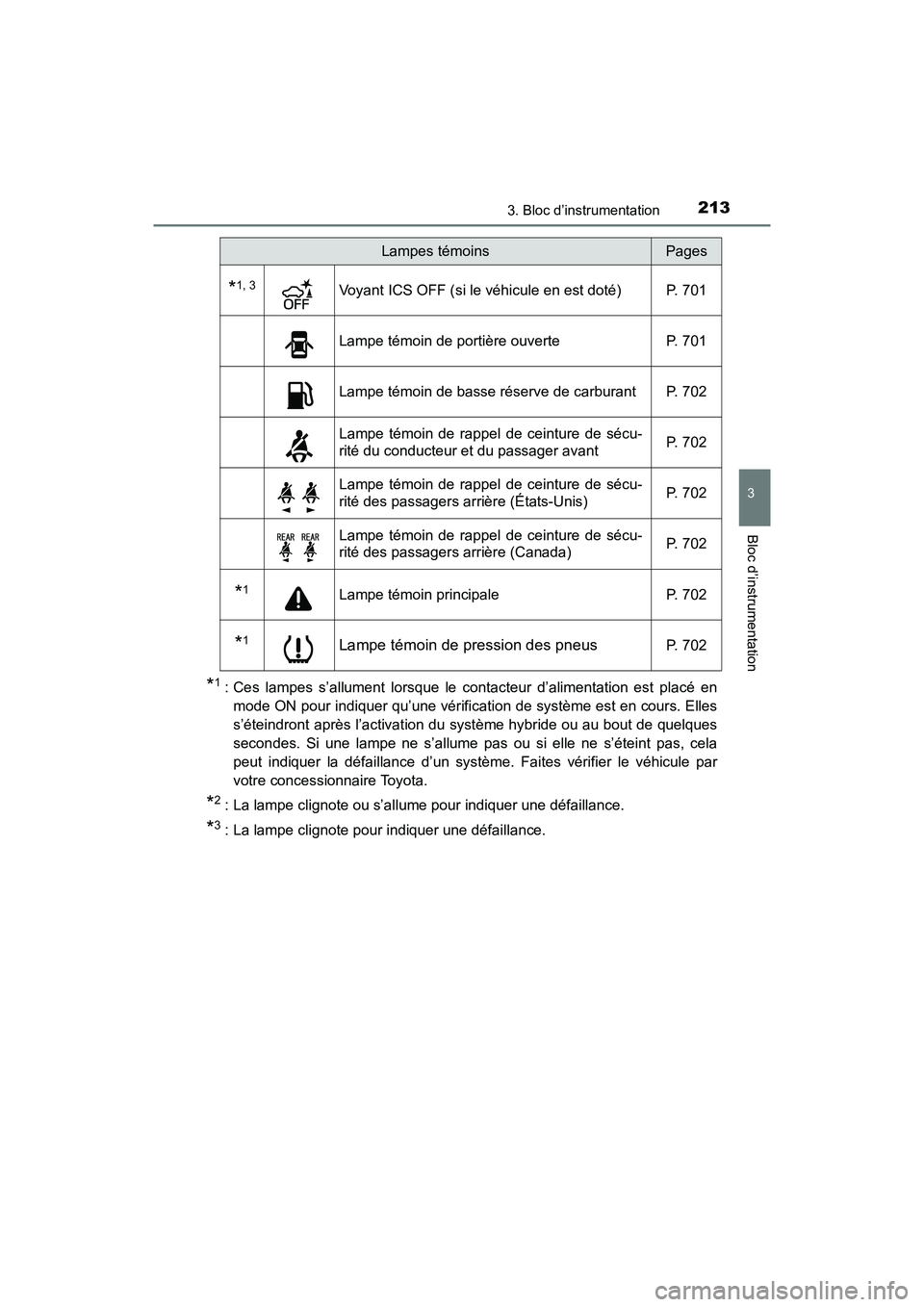

2133. Bloc d’instrumentation
3
Bloc d’instrumentation
*1: Ces lampes s’allument lorsque le contacteur d’alimentation est placé enmode ON pour indiquer qu’une vérification de système est en cours. Elles
s’éteindront après l’activation du système hybride ou au bout de quelques
secondes. Si une lampe ne s’allume pas ou si elle ne s’éteint pas, cela
peut indiquer la défaillance d’un système. Faites vérifier le véhicule par
votre concessionnaire Toyota.
*2: La lampe clignote ou s’allume pour indiquer une défaillance.
*3: La lampe clignote pour indiquer une défaillance.
*1, 3Voyant ICS OFF (si le véhicule en est doté) P. 701
Lampe témoin de portière ouverte P. 701
Lampe témoin de basse réserve de carburant P. 702
Lampe témoin de rappel de ceinture de sécu-
rité du conducteur et du passager avantP. 702
Lampe témoin de rappel de ceinture de sécu-
rité des passagers arrière (États-Unis)P. 702
Lampe témoin de rappel de ceinture de sécu-
rité des passagers arrière (Canada)P. 702
*1Lampe témoin principale
P. 702
*1Lampe témoin de pression des pneusP. 702
Lampes témoinsPages

214
PRIUS PRIME_OM_OM47D13D_(D)
3. Bloc d’instrumentation

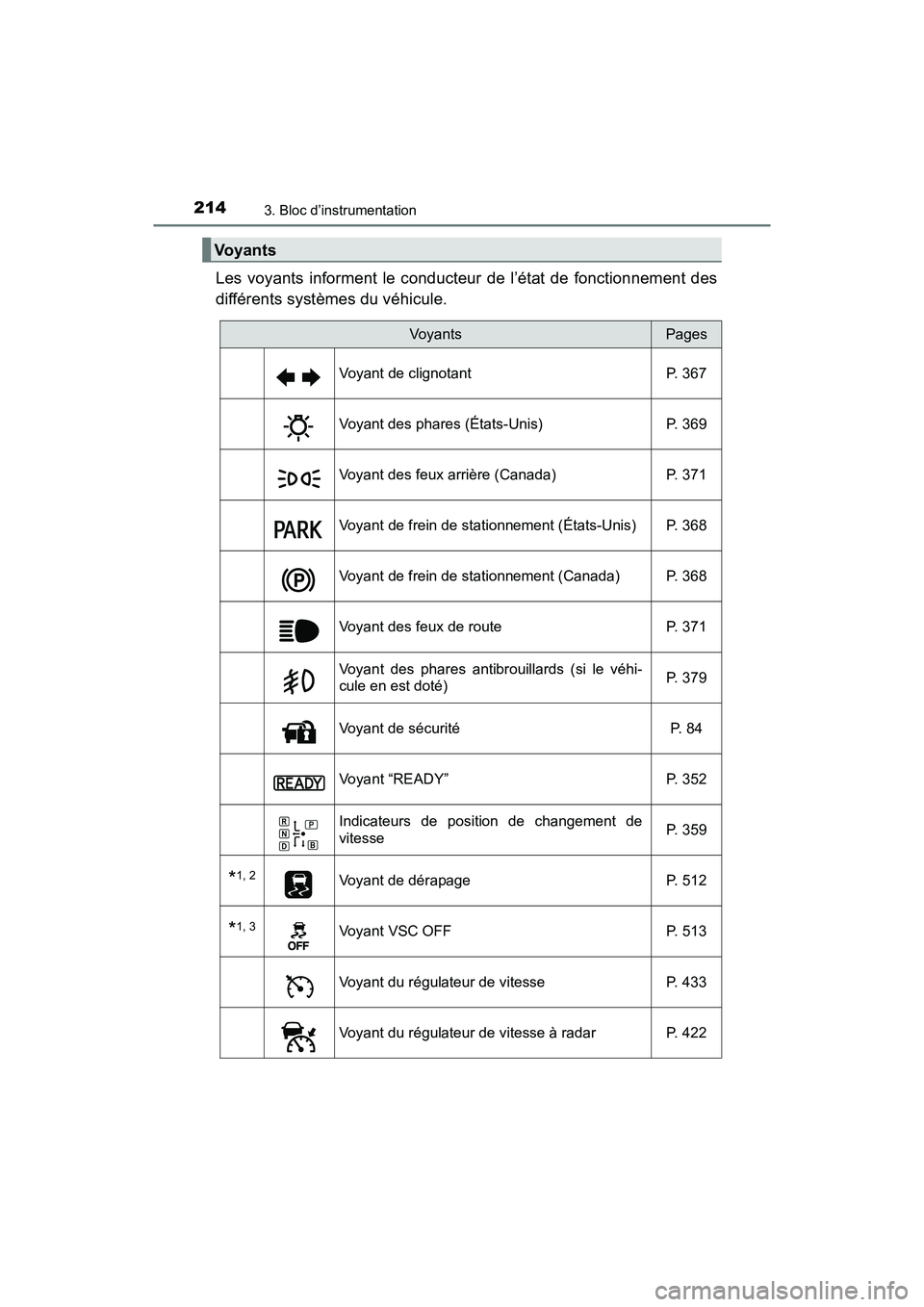

Les voyants informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
Vo y a n t s
VoyantsPages
Voyant de clignotant P. 367
Voyant des phares (États-Unis) P. 369
Voyant des feux arrière (Canada) P. 371
Voyant de frein de stationnement (États-Unis) P. 368
Voyant de frein de stationnement (Canada) P. 368
Voyant des feux de route P. 371
Voyant des phares antibrouillards (si le véhi-
cule en est doté)P. 379
Voyant de sécurité
P. 84
Voyant “READY”P. 352
Indicateurs de position de changement de
vitesseP. 359
*1, 2Voyant de dérapage
P. 512
*1, 3Voyant VSC OFFP. 513
Voyant du régulateur de vitesseP. 433
Voyant du régulateur de vitesse à radar P. 422

PRIUS PRIME_OM_OM47D13D_(D)

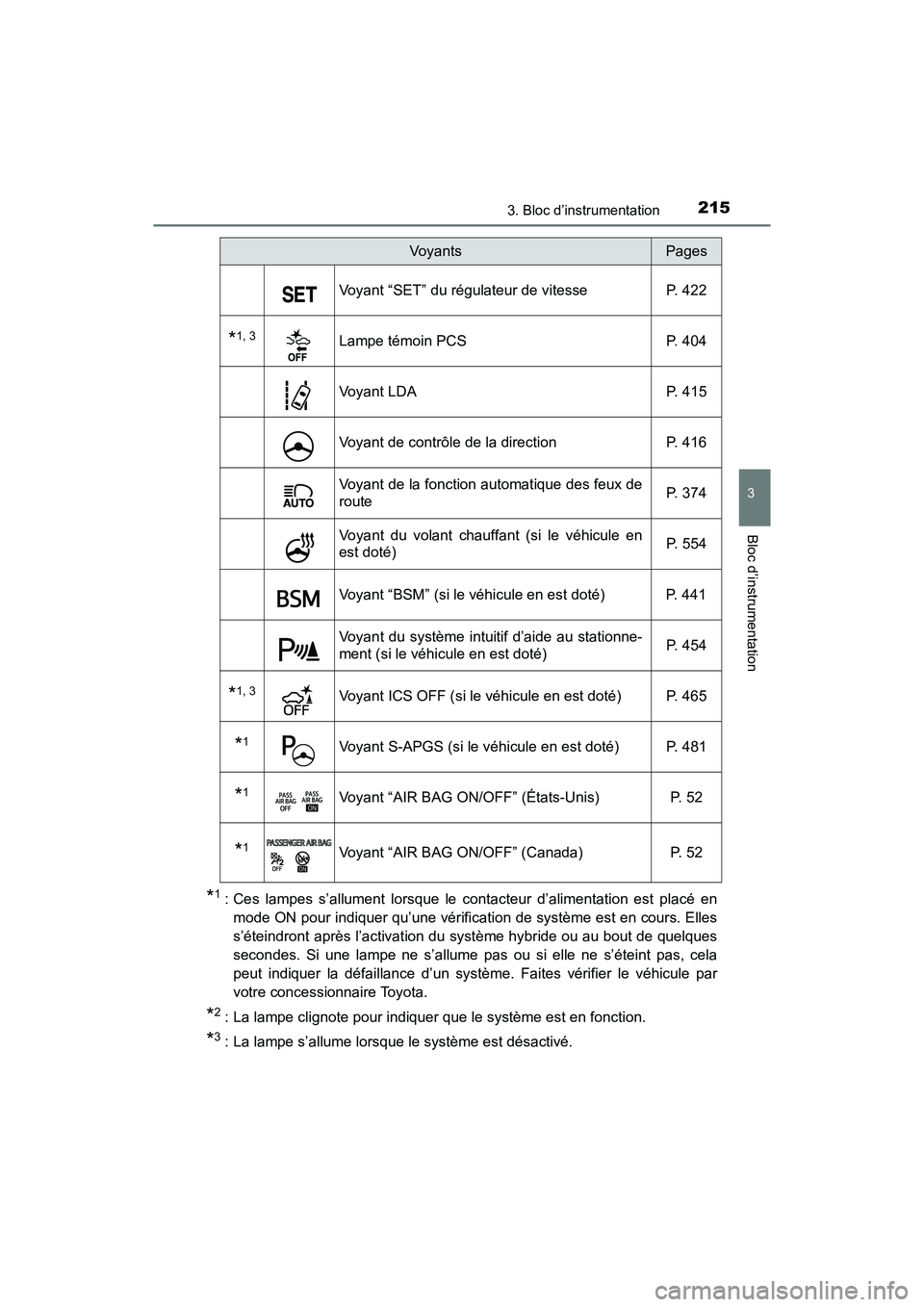

2153. Bloc d’instrumentation
3
Bloc d’instrumentation
*1: Ces lampes s’allument lorsque le contacteur d’alimentation est placé enmode ON pour indiquer qu’une vérification de système est en cours. Elles
s’éteindront après l’activation du système hybride ou au bout de quelques
secondes. Si une lampe ne s’allume pas ou si elle ne s’éteint pas, cela
peut indiquer la défaillance d’un système. Faites vérifier le véhicule par
votre concessionnaire Toyota.
*2 : La lampe clignote pour indiquer que le système est en fonction.
*3 : La lampe s’allume lorsque le système est désactivé.
Voyant “SET” du régulateur de vitesse P. 422
*1, 3Lampe témoin PCSP. 404
Voyant LDA P. 415
Voyant de contrôle de la directionP. 416
Voyant de la fonction automatique des feux de
route P. 374
Voyant du volant chauffant (si le véhicule en
est doté)P. 554
Voyant “BSM” (si le véhicule en est doté) P. 441
Voyant du système intuitif d’aide au stationne-
ment (si le véhicule en est doté)P. 454
*1, 3Voyant ICS OFF (si le véhicule en est doté) P. 465
*1Voyant S-APGS (si le véhicule en est doté) P. 481
*1Voyant “AIR BAG ON/OFF” (États-Unis) P. 52
*1Voyant “AIR BAG ON/OFF” (Canada)
P. 52
VoyantsPages

216
PRIUS PRIME_OM_OM47D13D_(D)
3. Bloc d’instrumentation

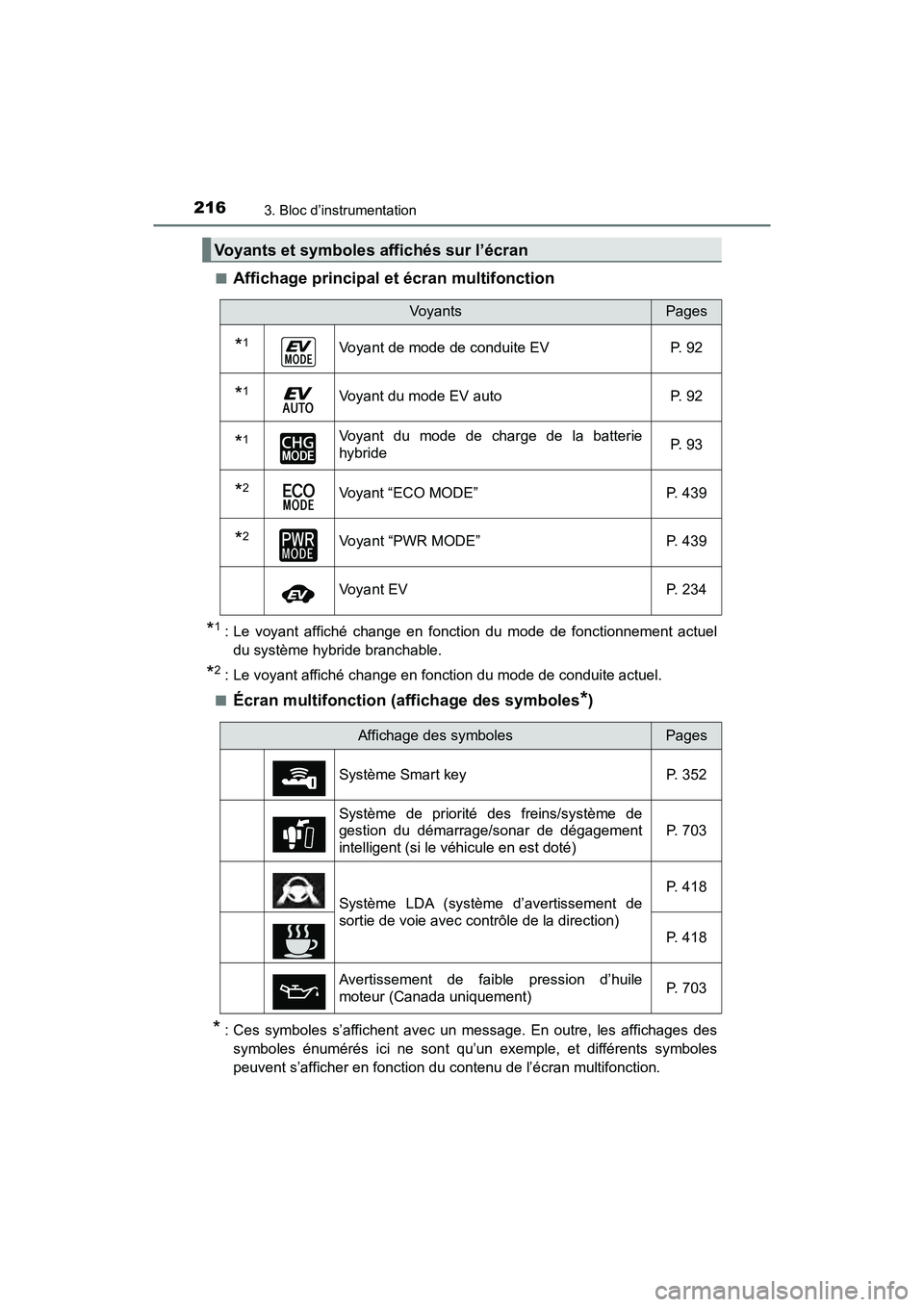

■Affichage principal et écran multifonction
*1 : Le voyant affiché change en fonction du mode de fonctionnement actueldu système hybride branchable.
*2 : Le voyant affiché change en fonction du mode de conduite actuel.
■
Écran multifonction (affichage des symboles*)
* : Ces symboles s’affichent avec un message. En outre, les affichages des symboles énumérés ici ne sont qu’un exemple, et différents symboles
peuvent s’afficher en fonction du contenu de l’écran multifonction.
Voyants et symboles affichés sur l’écran
VoyantsPages
*1Voyant de mode de conduite EV P. 92
*1Voyant du mode EV autoP. 92
*1Voyant du mode de charge de la batterie
hybride P. 9 3
*2Voyant “ECO MODE”
P. 439
*2Voyant “PWR MODE”P. 439
Voyant EV P. 234
Affichage des symbolesPages
Système Smart key P. 352
Système de priorité des freins/système de
gestion du démarrage/sonar de dégagement
intelligent (si le véhicule en est doté) P. 703
Système LDA (système d’avertissement de
sortie de voie avec contrôle de la direction)P. 418
P. 418
Avertissement de faible pression d’huile
moteur (Canada uniquement) P. 703

PRIUS PRIME_OM_OM47D13D_(D)
2173. Bloc d’instrumentation
3
Bloc d’instrumentation

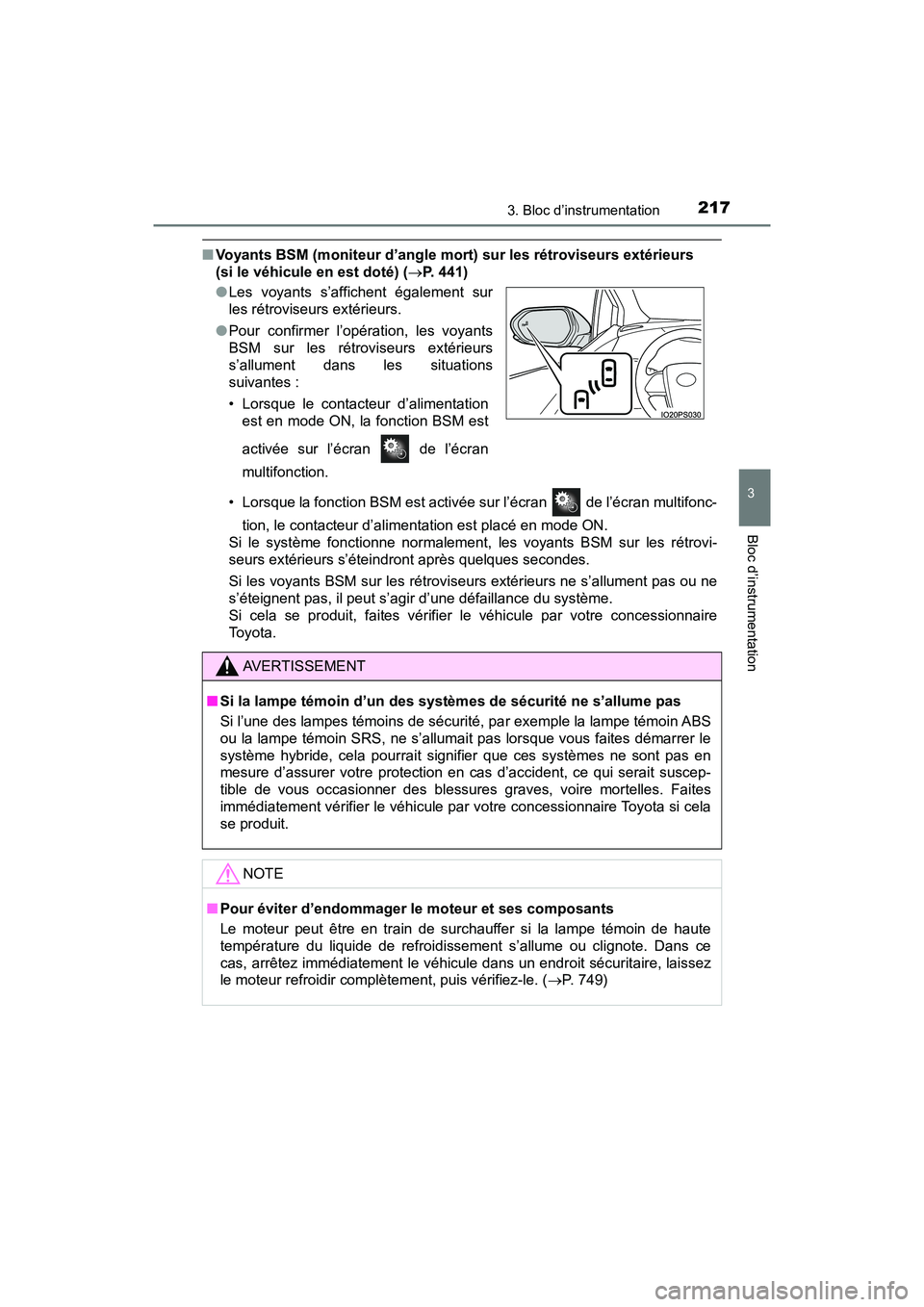

■Voyants BSM (moniteur d’angle mort ) sur les rétroviseurs extérieurs
(si le véhicule en est doté) ( P. 441)
• Lorsque la fonction BSM est activée sur l’écran de l’écran multifonc- tion, le contacteur d’alimentation est placé en mode ON.
Si le système fonctionne normalement, les voyants BSM sur les rétrovi-
seurs extérieurs s’éteindront après quelques secondes.
Si les voyants BSM sur les rétroviseurs extérieurs ne s’allument pas ou ne
s’éteignent pas, il peut s’agir d’une défaillance du système.
Si cela se produit, faites vérifier le véhicule par votre concessionnaire
To y o t a .
●
Les voyants s’affichent également sur
les rétroviseurs extérieurs.
● Pour confirmer l’opération, les voyants
BSM sur les rétroviseurs extérieurs
s’allument dans les situations
suivantes :
• Lorsque le contacteur d’alimentation
est en mode ON, la fonction BSM est
activée sur l’écran de l’écran
multifonction.
AVERTISSEMENT
■Si la lampe témoin d’un des syst èmes de sécurité ne s’allume pas
Si l’une des lampes témoins de sécurité, par exemple la lampe témoin ABS
ou la lampe témoin SRS, ne s’allumait pas lorsque vous faites démarrer le
système hybride, cela pourrait signifier que ces systèmes ne sont pas en
mesure d’assurer votre protection en cas d’accident, ce qui serait suscep-
tible de vous occasionner des blessures graves, voire mortelles. Faites
immédiatement vérifier le véhicule pa r votre concessionnaire Toyota si cela
se produit.
NOTE
■ Pour éviter d’endommager le moteur et ses composants
Le moteur peut être en train de surchauffer si la lampe témoin de haute
température du liquide de refroidissement s’allume ou clignote. Dans ce
cas, arrêtez immédiatement le véhicule dans un endroit sécuritaire, laissez
le moteur refroidir complètement, puis vérifiez-le. ( P. 749)

218
PRIUS PRIME_OM_OM47D13D_(D)
3. Bloc d’instrumentation

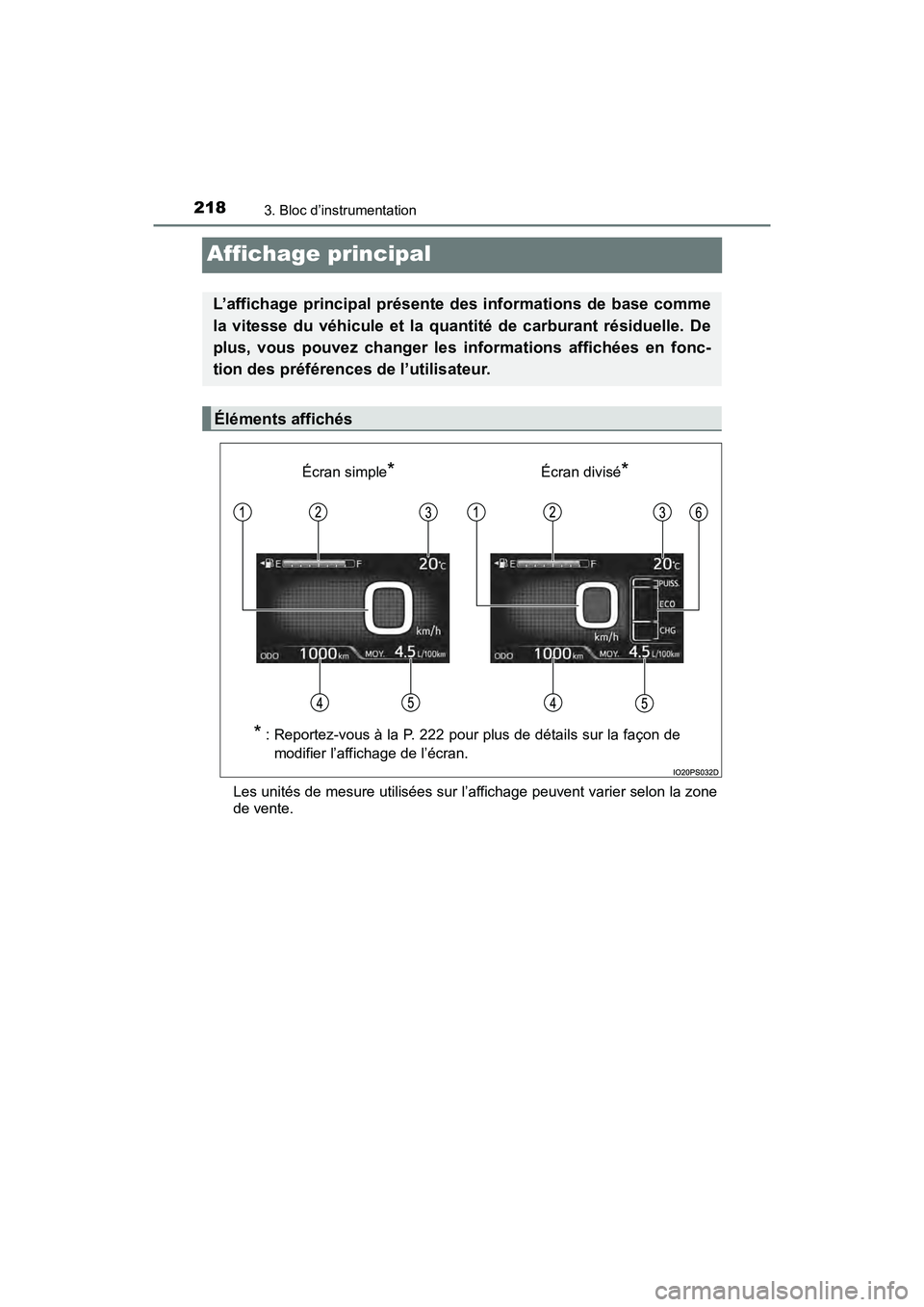

Affichage principal
Les unités de mesure utilisées sur l’affichage peuvent varier selon la zone
de vente.
L’affichage principal présente des informations de base comme
la vitesse du véhicule et la quantité de carburant résiduelle. De
plus, vous pouvez changer les informations affichées en fonc-
tion des préférences de l’utilisateur.
Éléments affichés
Écran simple*Écran divisé*
*
: Reportez-vous à la P. 222 pour plus de détails sur la façon de modifier l’affichage de l’écran.
