TOYOTA PRIUS PRIME 2019 Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47D13D_(D)

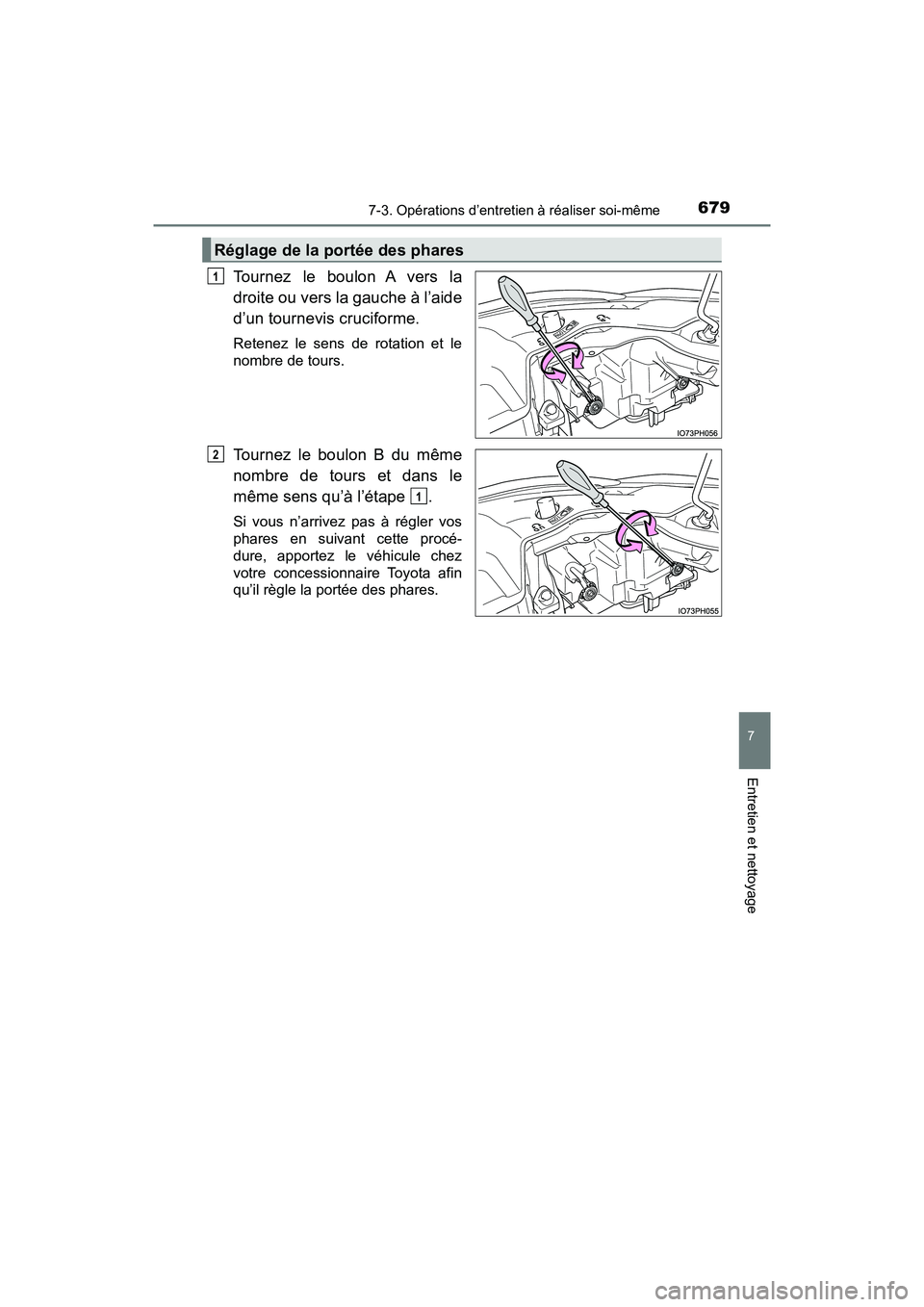

6797-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Tournez le boulon A vers la
droite ou vers la gauche à l’aide
d’un tournevis cruciforme.
Retenez le sens de rotation et le
nombre de tours.
Tournez le boulon B du même
nombre de tours et dans le
même sens qu’à l’étape .
Si vous n’arrivez pas à régler vos
phares en suivant cette procé-
dure, apportez le véhicule chez
votre concessionnaire Toyota afin
qu’il règle la portée des phares.
Réglage de la portée des phares
1
2
1

680
PRIUS PRIME_OM_OM47D13D_(D)
7-3. Opérations d’entretien à réaliser soi-même

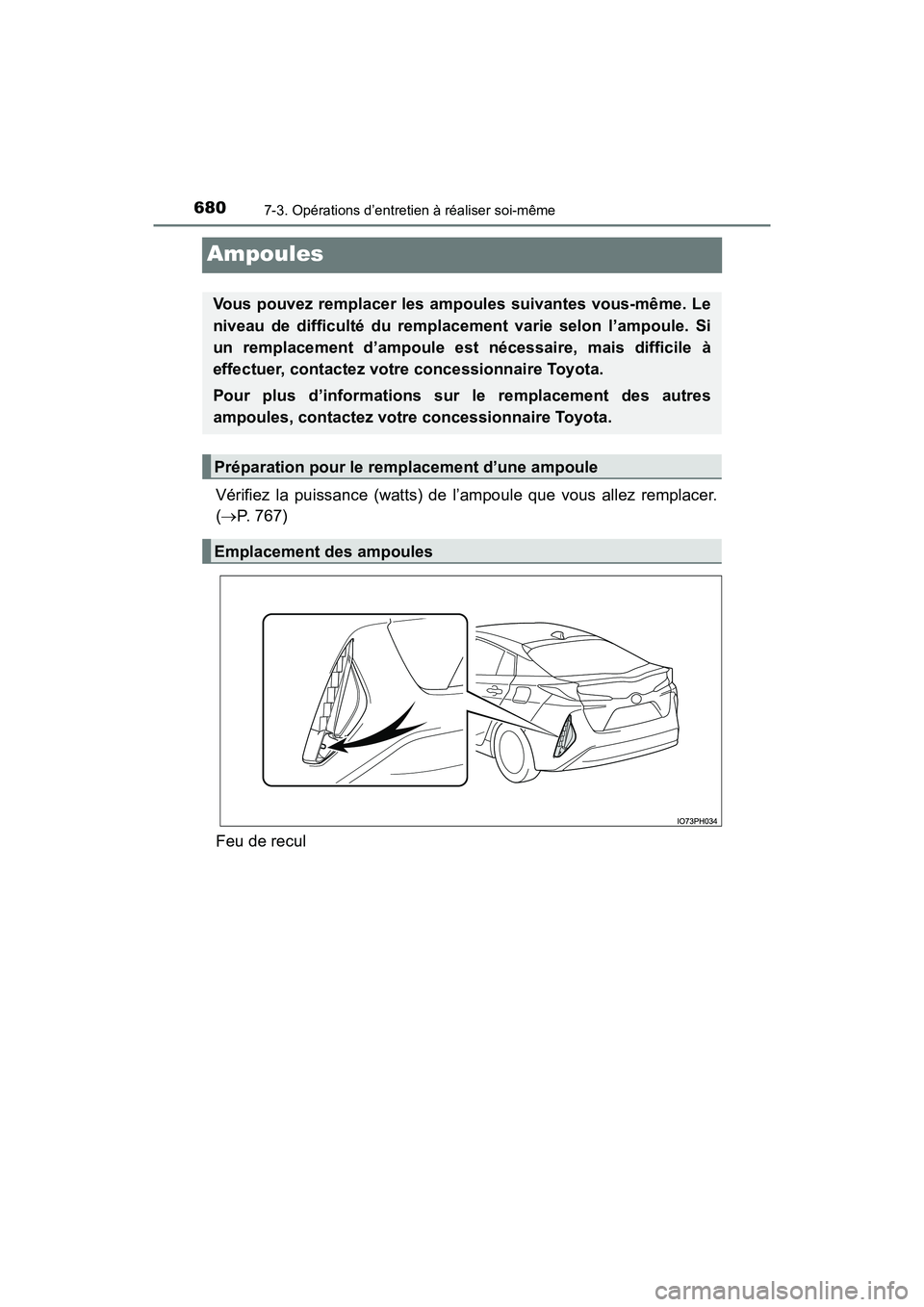

Ampoules
Vérifiez la puissance (watts) de l’ampoule que vous allez remplacer.
(P. 767)
Feu de recul
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si
un remplacement d’ampoule est nécessaire, mais difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour plus d’informations sur le remplacement des autres
ampoules, contactez votre concessionnaire Toyota.
Préparation pour le remplacement d’une ampoule
Emplacement des ampoules

PRIUS PRIME_OM_OM47D13D_(D)

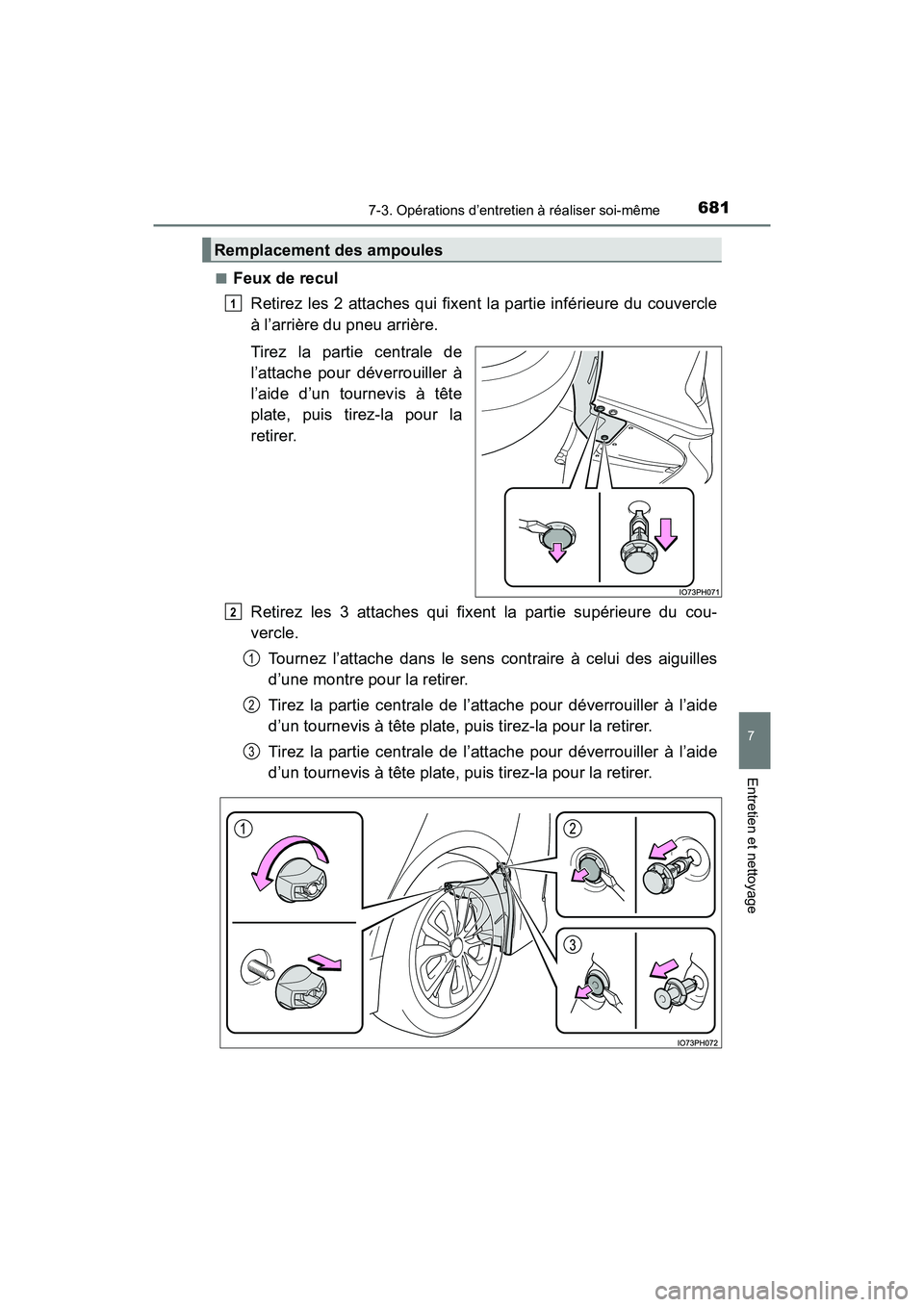

6817-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Feux de reculRetirez les 2 attaches qui fixent la partie inférieure du couvercle
à l’arrière du pneu arrière.
Tirez la partie centrale de
l’attache pour déverrouiller à
l’aide d’un tournevis à tête
plate, puis tirez-la pour la
retirer.
Retirez les 3 attaches qui fixent la partie supérieure du cou-
vercle. Tournez l’attache dans le sens contraire à celui des aiguilles
d’une montre pour la retirer.
Tirez la partie centrale de l’attache pour déverrouiller à l’aide
d’un tournevis à tête plate, puis tirez-la pour la retirer.
Tirez la partie centrale de l’attache pour déverrouiller à l’aide
d’un tournevis à tête plate, puis tirez-la pour la retirer.
Remplacement des ampoules
1
2
1
2
3

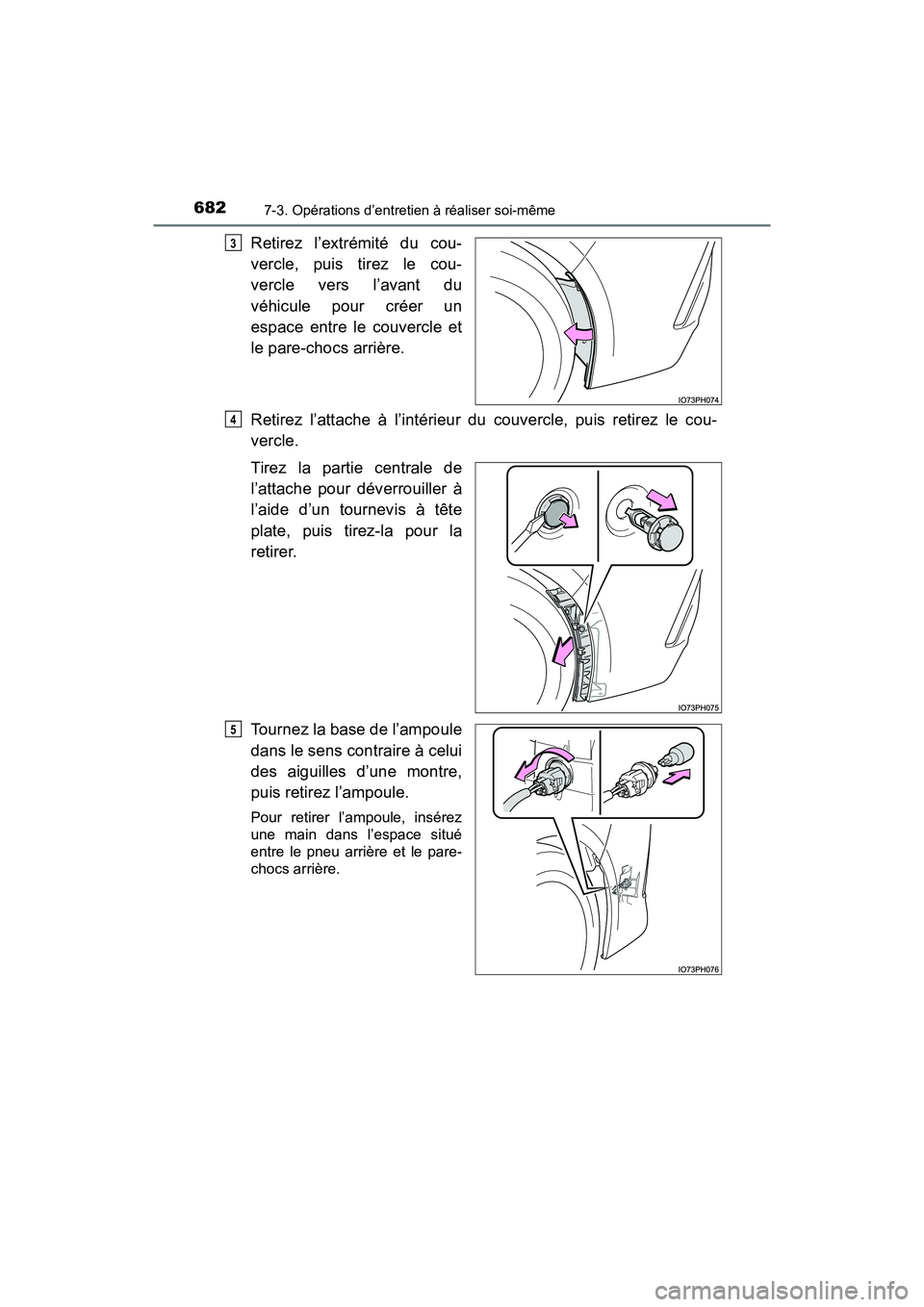

682
PRIUS PRIME_OM_OM47D13D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Retirez l’extrémité du cou-
vercle, puis tirez le cou-
vercle vers l’avant du
véhicule pour créer un
espace entre le couvercle et
le pare-chocs arrière.
Retirez l’attache à l’intérieur du couvercle, puis retirez le cou-
vercle.
Tirez la partie centrale de
l’attache pour déverrouiller à
l’aide d’un tournevis à tête
plate, puis tirez-la pour la
retirer.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre,
puis retirez l’ampoule.
Pour retirer l’ampoule, insérez
une main dans l’espace situé
entre le pneu arrière et le pare-
chocs arrière.
3
4
5

PRIUS PRIME_OM_OM47D13D_(D)

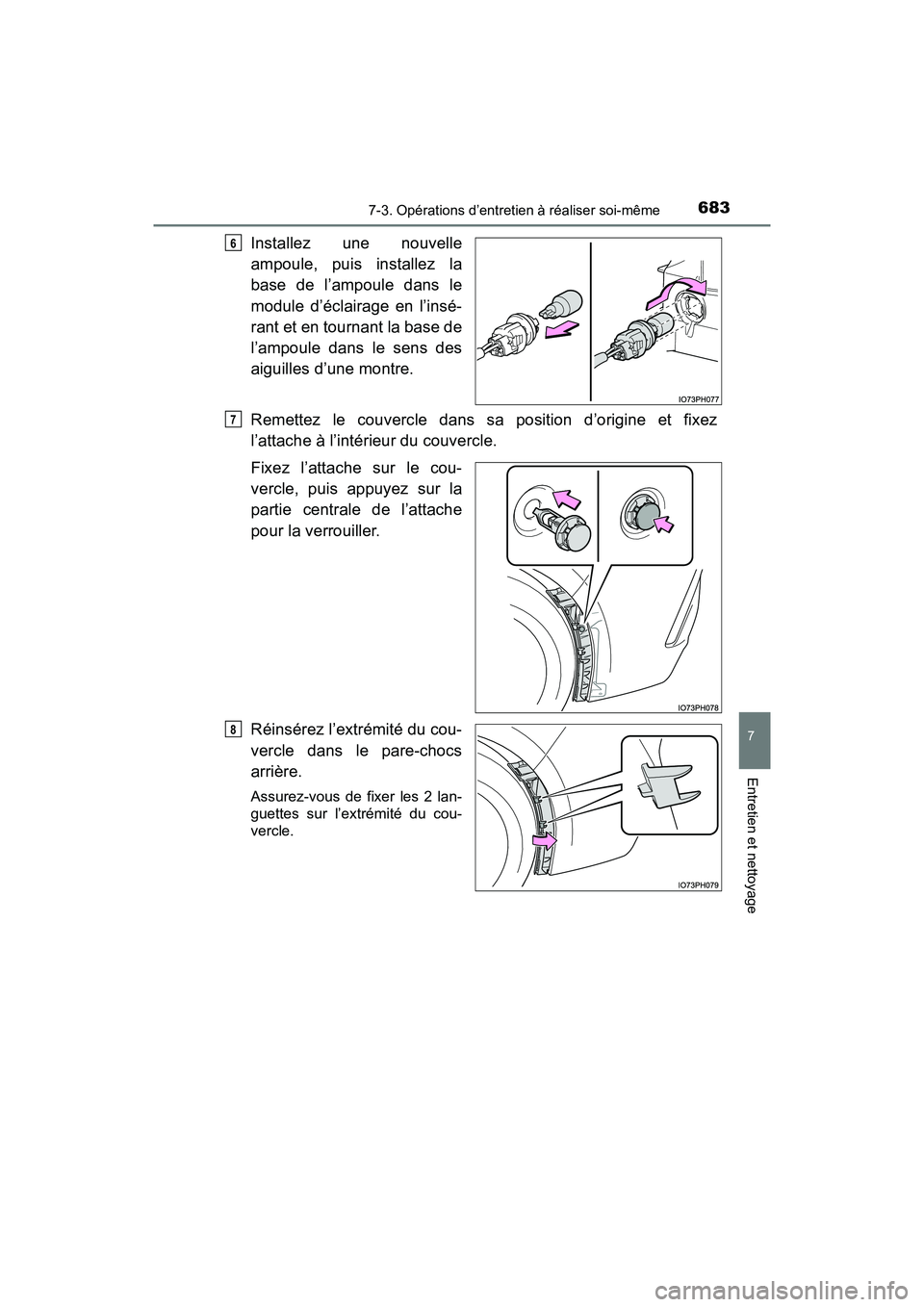

6837-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de
l’ampoule dans le sens des
aiguilles d’une montre.
Remettez le couvercle dans sa position d’origine et fixez
l’attache à l’intérieur du couvercle.
Fixez l’attache sur le cou-
vercle, puis appuyez sur la
partie centrale de l’attache
pour la verrouiller.
Réinsérez l’extrémité du cou-
vercle dans le pare-chocs
arrière.
Assurez-vous de fixer les 2 lan-
guettes sur l’extrémité du cou-
vercle.
6
7
8

684

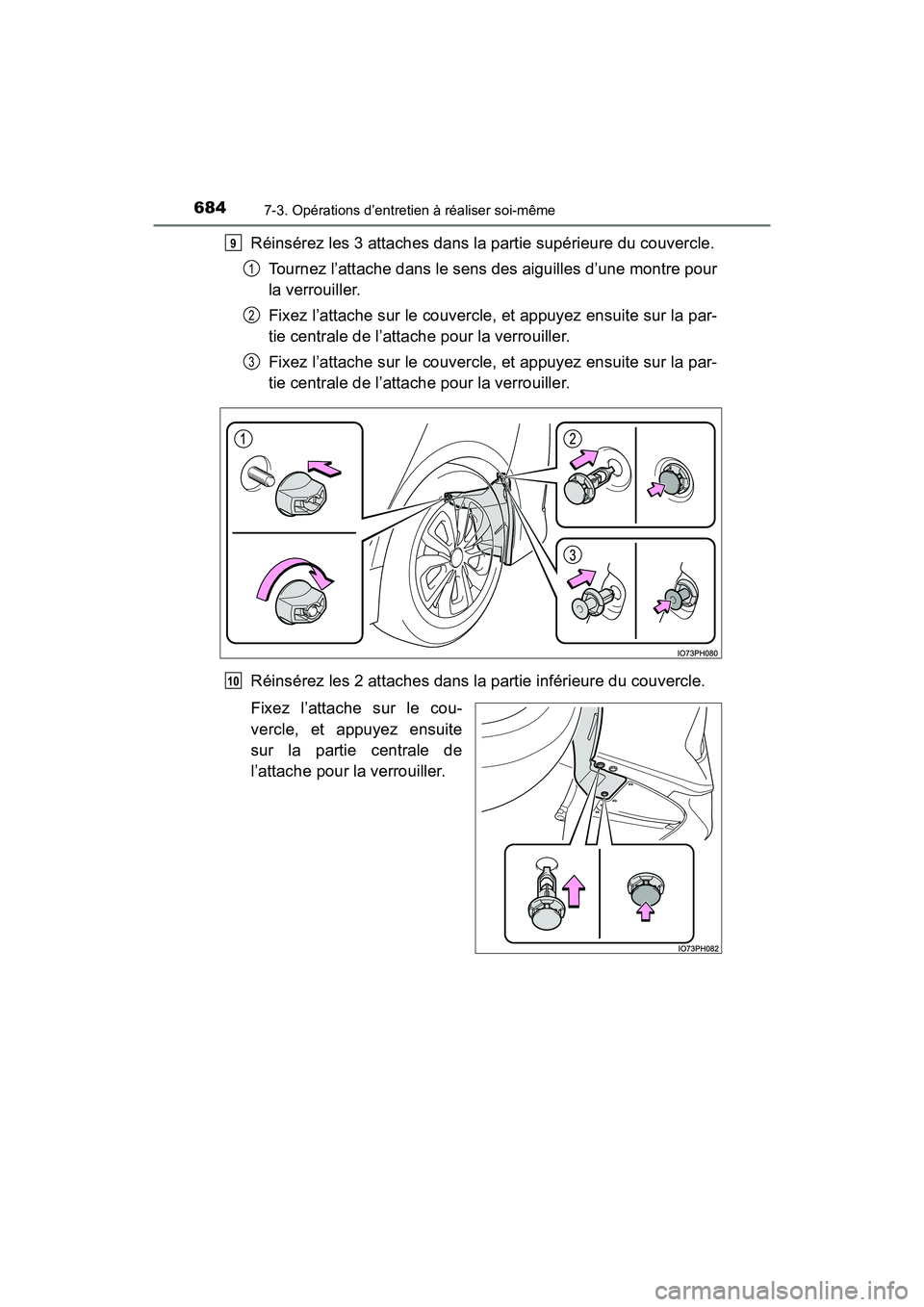

PRIUS PRIME_OM_OM47D13D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Réinsérez les 3 attaches dans la partie supérieure du couvercle.Tournez l’attache dans le sens des aiguilles d’une montre pour
la verrouiller.
Fixez l’attache sur le couvercle, et appuyez ensuite sur la par-
tie centrale de l’attache pour la verrouiller.
Fixez l’attache sur le couvercle, et appuyez ensuite sur la par-
tie centrale de l’attache pour la verrouiller.
Réinsérez les 2 attaches dans la partie inférieure du couvercle.
Fixez l’attache sur le cou-
vercle, et appuyez ensuite
sur la partie centrale de
l’attache pour la verrouiller.9
1
2
3
10

PRIUS PRIME_OM_OM47D13D_(D)

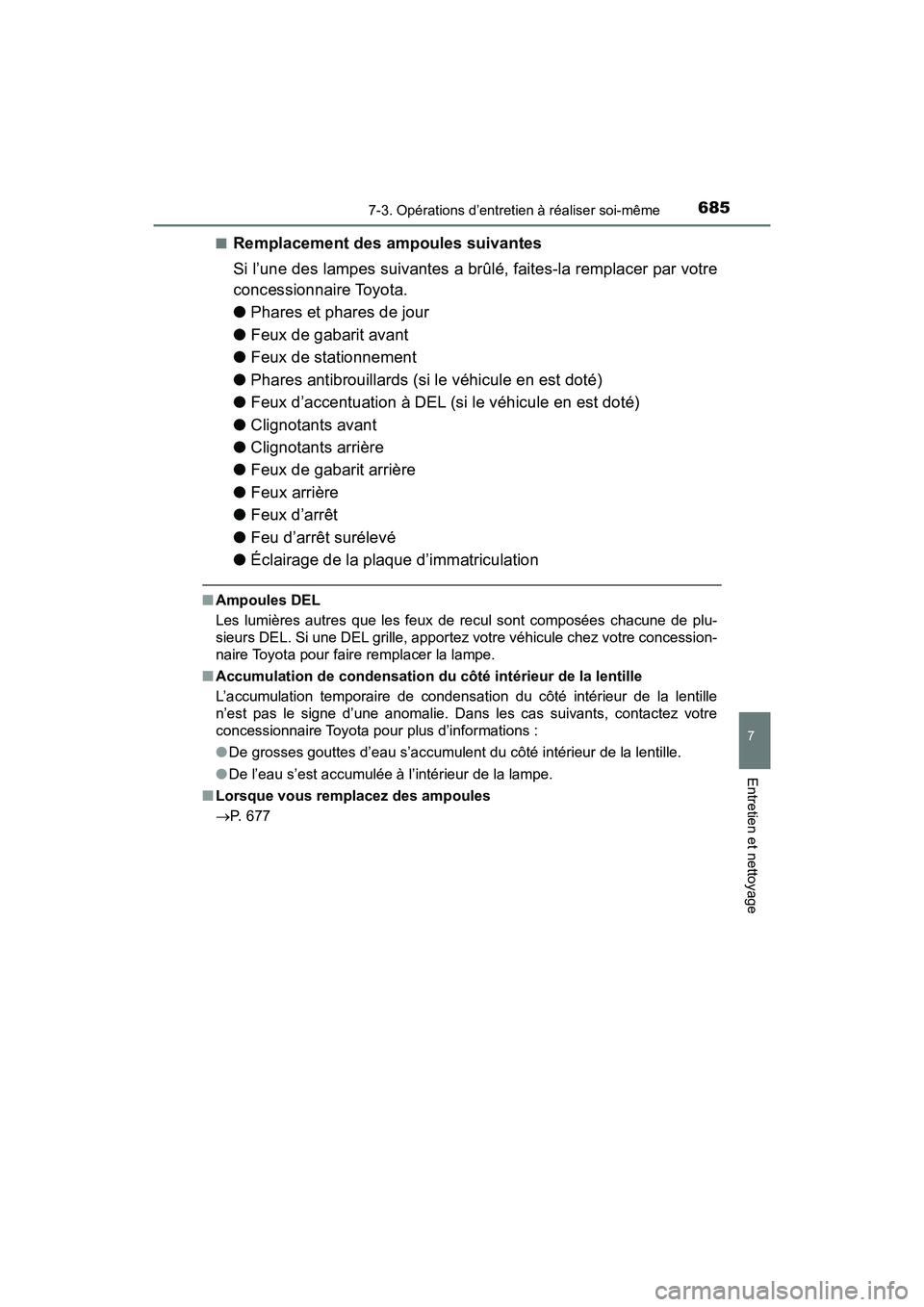

6857-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Remplacement des ampoules suivantes
Si l’une des lampes suivantes a brûlé, faites-la remplacer par votre
concessionnaire Toyota.
●Phares et phares de jour
● Feux de gabarit avant
● Feux de stationnement
● Phares antibrouillards (si le véhicule en est doté)
● Feux d’accentuation à DEL (si le véhicule en est doté)
● Clignotants avant
● Clignotants arrière
● Feux de gabarit arrière
● Feux arrière
● Feux d’arrêt
● Feu d’arrêt surélevé
● Éclairage de la plaque d’immatriculation
■Ampoules DEL
Les lumières autres que les feux de recul sont composées chacune de plu-
sieurs DEL. Si une DEL grille, apportez votre véhicule chez votre concession-
naire Toyota pour faire remplacer la lampe.
■ Accumulation de condensation du côté intérieur de la lentille
L’accumulation temporaire de condensation du côté intérieur de la lentille
n’est pas le signe d’une anomalie. Dans les cas suivants, contactez votre
concessionnaire Toyota pour plus d’informations :
●De grosses gouttes d’eau s’accumulent du côté intérieur de la lentille.
● De l’eau s’est accumulée à l’intérieur de la lampe.
■ Lorsque vous remplacez des ampoules
P. 677

686

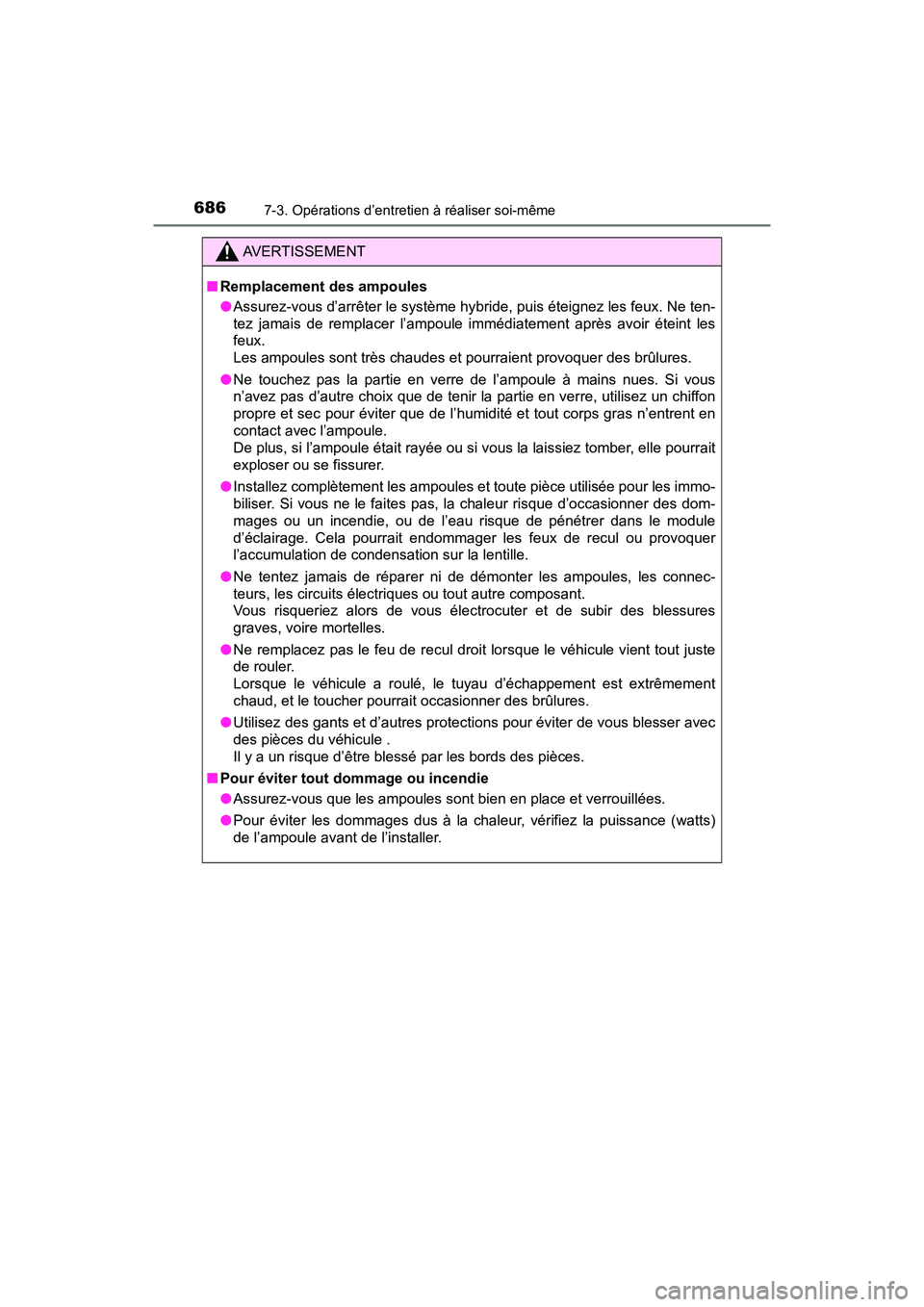

PRIUS PRIME_OM_OM47D13D_(D)
7-3. Opérations d’entretien à réaliser soi-même
AVERTISSEMENT
■Remplacement des ampoules
●Assurez-vous d’arrêter le système hybride, puis éteignez les feux. Ne ten-
tez jamais de remplacer l’ampoule immédiatement après avoir éteint les
feux.
Les ampoules sont très chaudes et pourraient provoquer des brûlures.
● Ne touchez pas la partie en verre de l’ampoule à mains nues. Si vous
n’avez pas d’autre choix que de tenir la partie en verre, utilisez un chiffon
propre et sec pour éviter que de l’humidité et tout corps gras n’entrent en
contact avec l’ampoule.
De plus, si l’ampoule était rayée ou si vous la laissiez tomber, elle pourrait
exploser ou se fissurer.
● Installez complètement les ampoules et toute pièce utilisée pour les immo-
biliser. Si vous ne le faites pas, la chaleur risque d’occasionner des dom-
mages ou un incendie, ou de l’eau risque de pénétrer dans le module
d’éclairage. Cela pourrait endommager les feux de recul ou provoquer
l’accumulation de condensation sur la lentille.
● Ne tentez jamais de réparer ni de démonter les ampoules, les connec-
teurs, les circuits électriques ou tout autre composant.
Vous risqueriez alors de vous électrocuter et de subir des blessures
graves, voire mortelles.
● Ne remplacez pas le feu de recul droit lorsque le véhicule vient tout juste
de rouler.
Lorsque le véhicule a roulé, le tuyau d’échappement est extrêmement
chaud, et le toucher pourrait occasionner des brûlures.
● Utilisez des gants et d’autres protections pour éviter de vous blesser avec
des pièces du véhicule .
Il y a un risque d’être blessé par les bords des pièces.
■ Pour éviter tout dommage ou incendie
●Assurez-vous que les ampoules sont bien en place et verrouillées.
● Pour éviter les dommages dus à la chaleur, vérifiez la puissance (watts)
de l’ampoule avant de l’installer.

687

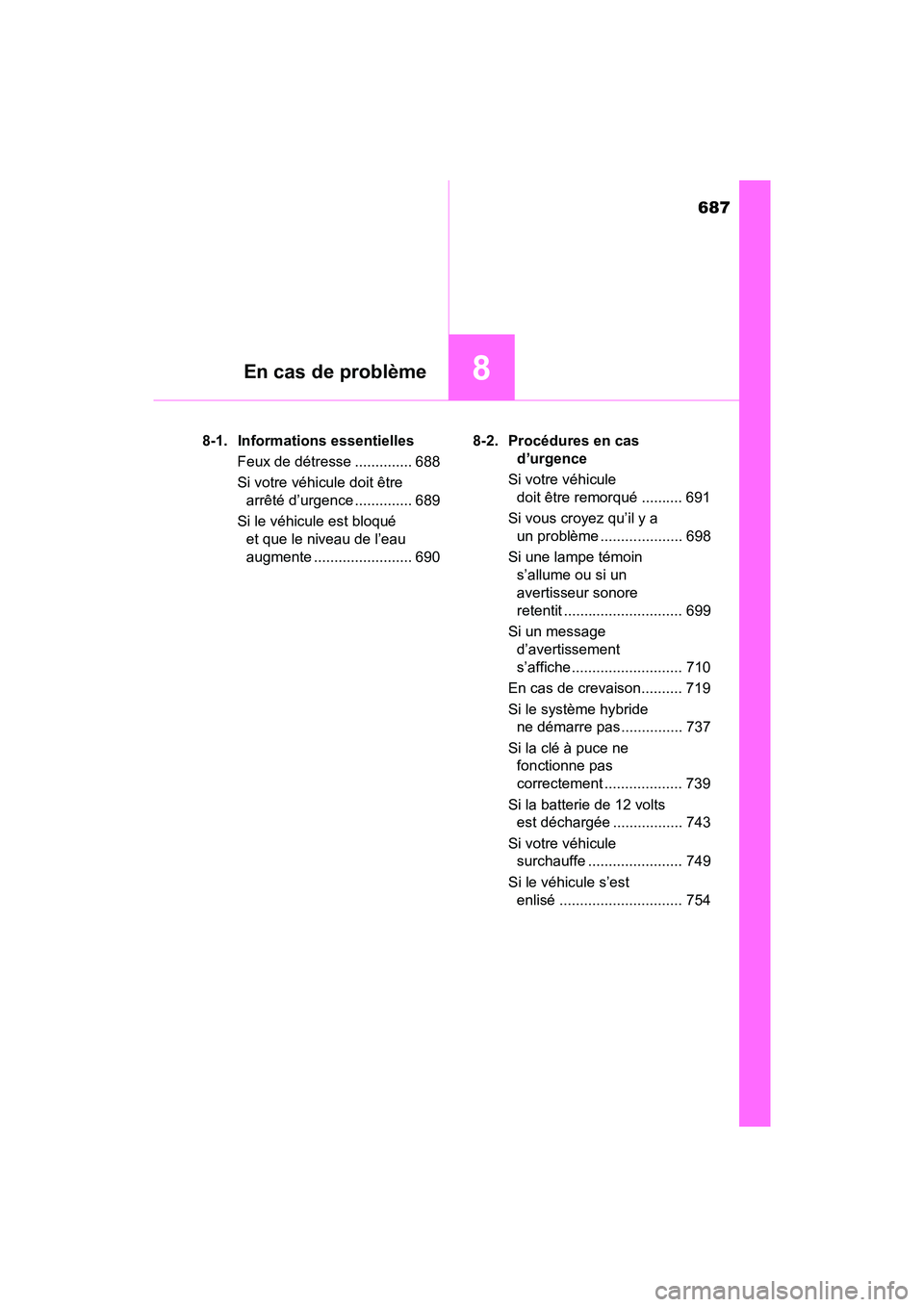

PRIUS PRIME_OM_OM47D13D_(D)
8En cas de problème
8-1. Informations essentiellesFeux de détresse .............. 688
Si votre véhicule doit être arrêté d’urgence .............. 689
Si le véhicule est bloqué et que le niveau de l’eau
augmente ........................ 690 8-2. Procédures en cas
d’urgence
Si votre véhicule doit être remorqué .......... 691
Si vous croyez qu’il y a un problème .................... 698
Si une lampe témoin s’allume ou si un
avertisseur sonore
retentit ............................. 699
Si un message d’avertissement
s’affiche ........................... 710
En cas de crevaison.......... 719
Si le système hybride ne démarre pas ............... 737
Si la clé à puce ne fonctionne pas
correctement ................... 739
Si la batterie de 12 volts est déchargée ................. 743
Si votre véhicule surchauffe ....................... 749
Si le véhicule s’est enlisé .............................. 754

688
PRIUS PRIME_OM_OM47D13D_(D)
8-1. Informations essentielles

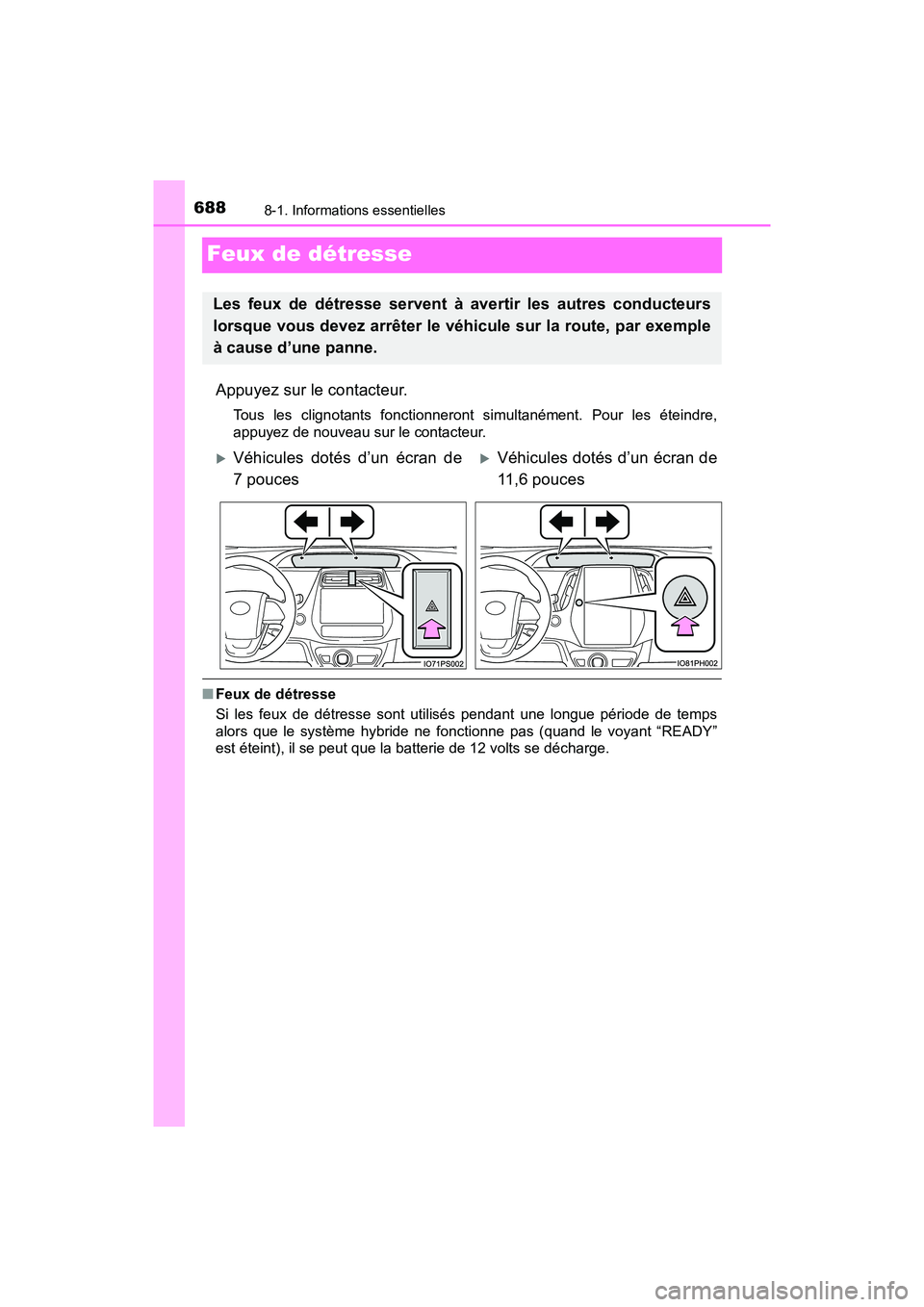

Feux de détresse
Appuyez sur le contacteur.
Tous les clignotants fonctionneront simultanément. Pour les éteindre,
appuyez de nouveau sur le contacteur.
■Feux de détresse
Si les feux de détresse sont utilisés pendant une longue période de temps
alors que le système hybride ne fonctionne pas (quand le voyant “READY”
est éteint), il se peut que la batterie de 12 volts se décharge.
Les feux de détresse servent à avertir les autres conducteurs
lorsque vous devez arrêter le véhicule sur la route, par exemple
à cause d’une panne.
Véhicules dotés d’un écran de
7 poucesVéhicules dotés d’un écran de
11,6 pouces
