TOYOTA PRIUS PRIME 2020 Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47C77D_(D)
4695-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

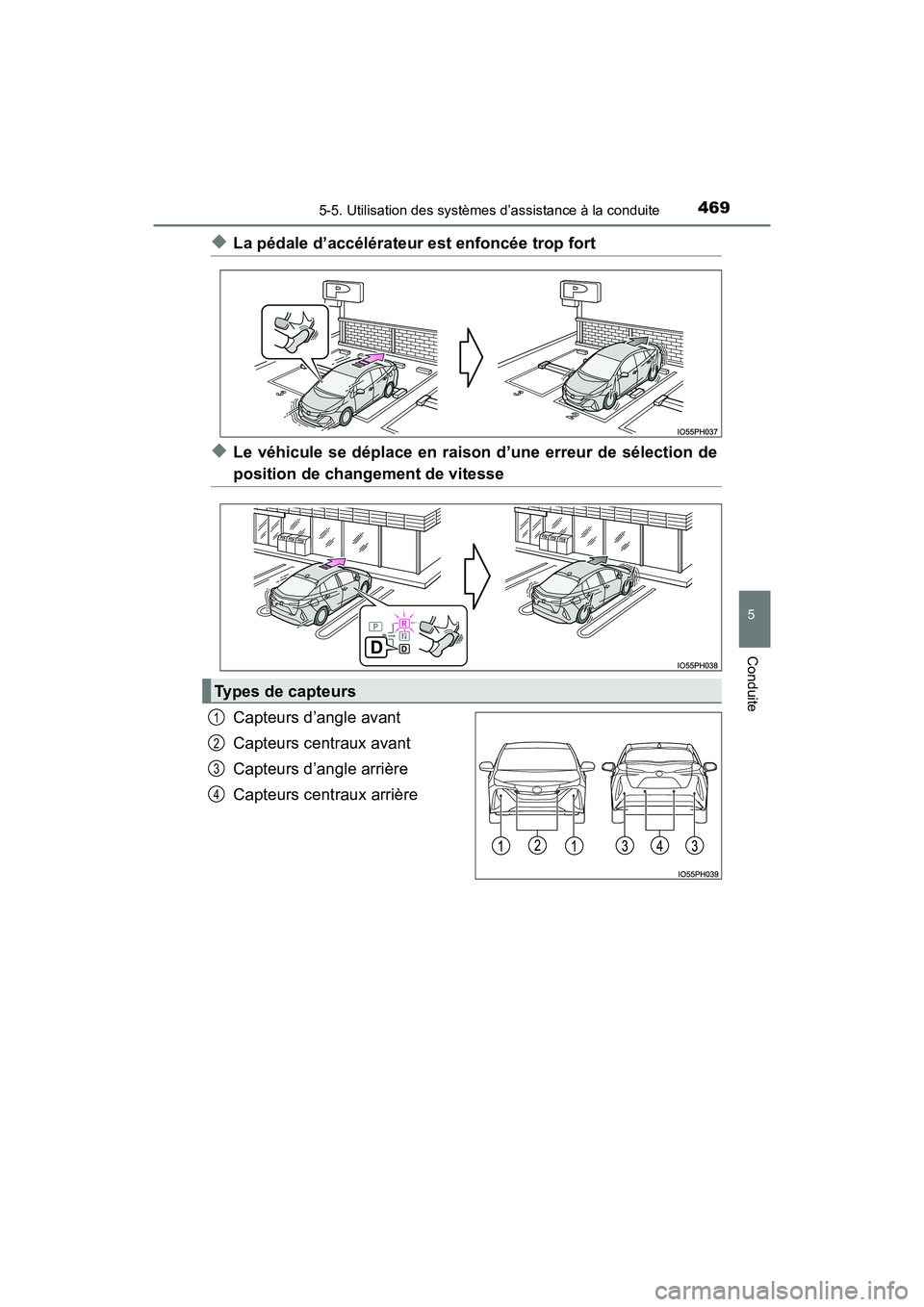

◆La pédale d’accélérateur est enfoncée trop fort
◆Le véhicule se déplace en raison d’une erreur de sélection de
position de changement de vitesse
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
Types de capteurs
1
2
3
4

470
PRIUS PRIME_OM_OM47C77D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

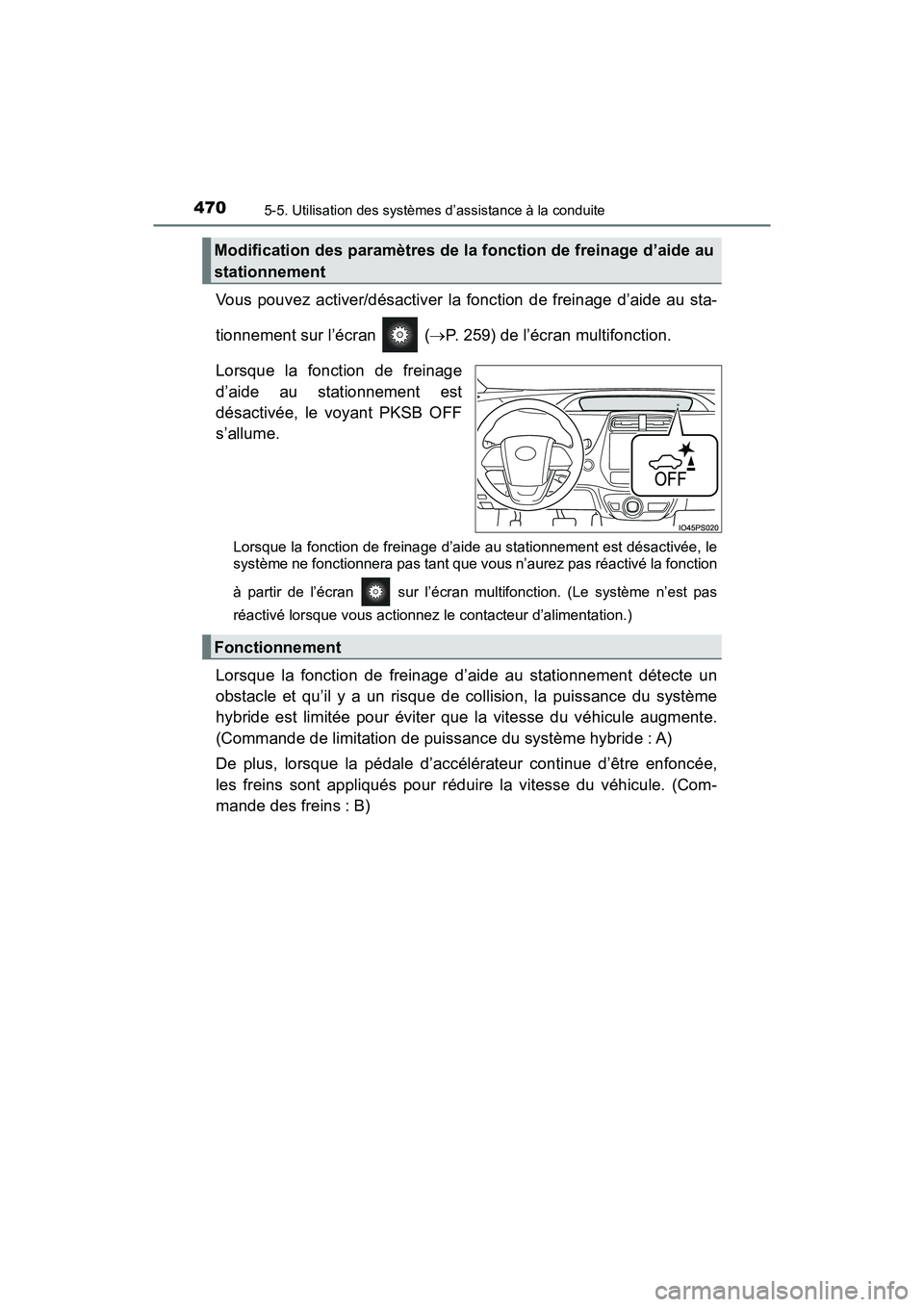

Vous pouvez activer/désactiver la fonction de freinage d’aide au sta-
tionnement sur l’écran (P. 259) de l’écran multifonction.
Lorsque la fonction de freinage
d’aide au stationnement est
désactivée, le voyant PKSB OFF
s’allume.
Lorsque la fonction de freinage d’aide au stationnement est désactivée, le
système ne fonctionnera pas tant que vous n’aurez pas réactivé la fonction
à partir de l’écran sur l’écran multifonction. (Le système n’est pas
réactivé lorsque vous actionnez le contacteur d’alimentation.)
Lorsque la fonction de freinage d’aide au stationnement détecte un
obstacle et qu’il y a un risque de collision, la puissance du système
hybride est limitée pour éviter que la vitesse du véhicule augmente.
(Commande de limitation de puissance du système hybride : A)
De plus, lorsque la pédale d’accélérateur continue d’être enfoncée,
les freins sont appliqués pour réduire la vitesse du véhicule. (Com-
mande des freins : B)
Modification des paramètres de la fonction de freinage d’aide au
stationnement
Fonctionnement

PRIUS PRIME_OM_OM47C77D_(D)
4715-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

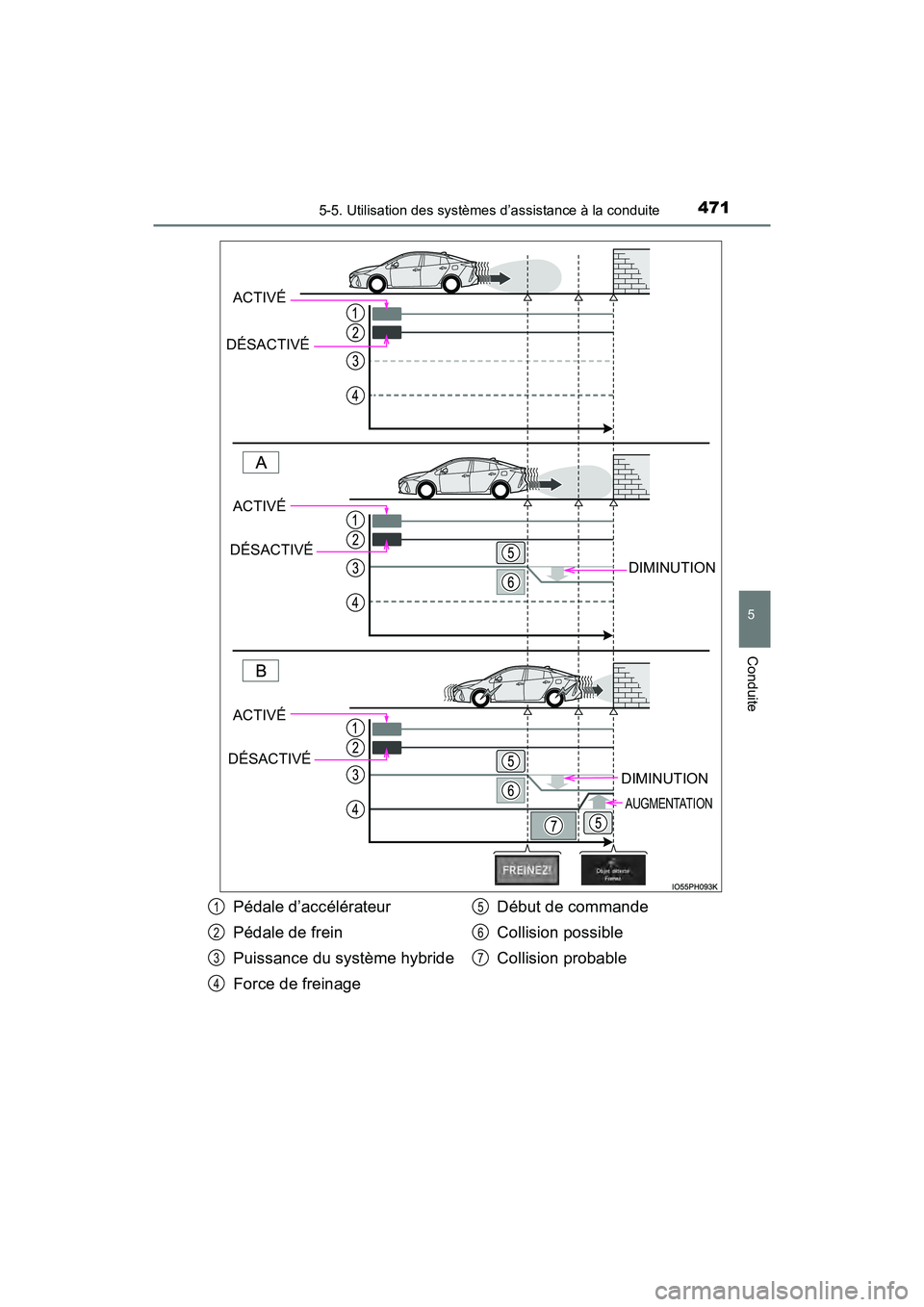

DIMINUTION
DIMINUTION
AUGMENTATION
ACTIVÉ
DÉSACTIVÉ
ACTIVÉ
DÉSACTIVÉ
ACTIVÉ
DÉSACTIVÉ
Pédale d’accélérateur
Pédale de frein
Puissance du système hybride
Force de freinage Début de commande
Collision possible
Collision probable1
2
3
4
5
6
7

472
PRIUS PRIME_OM_OM47C77D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

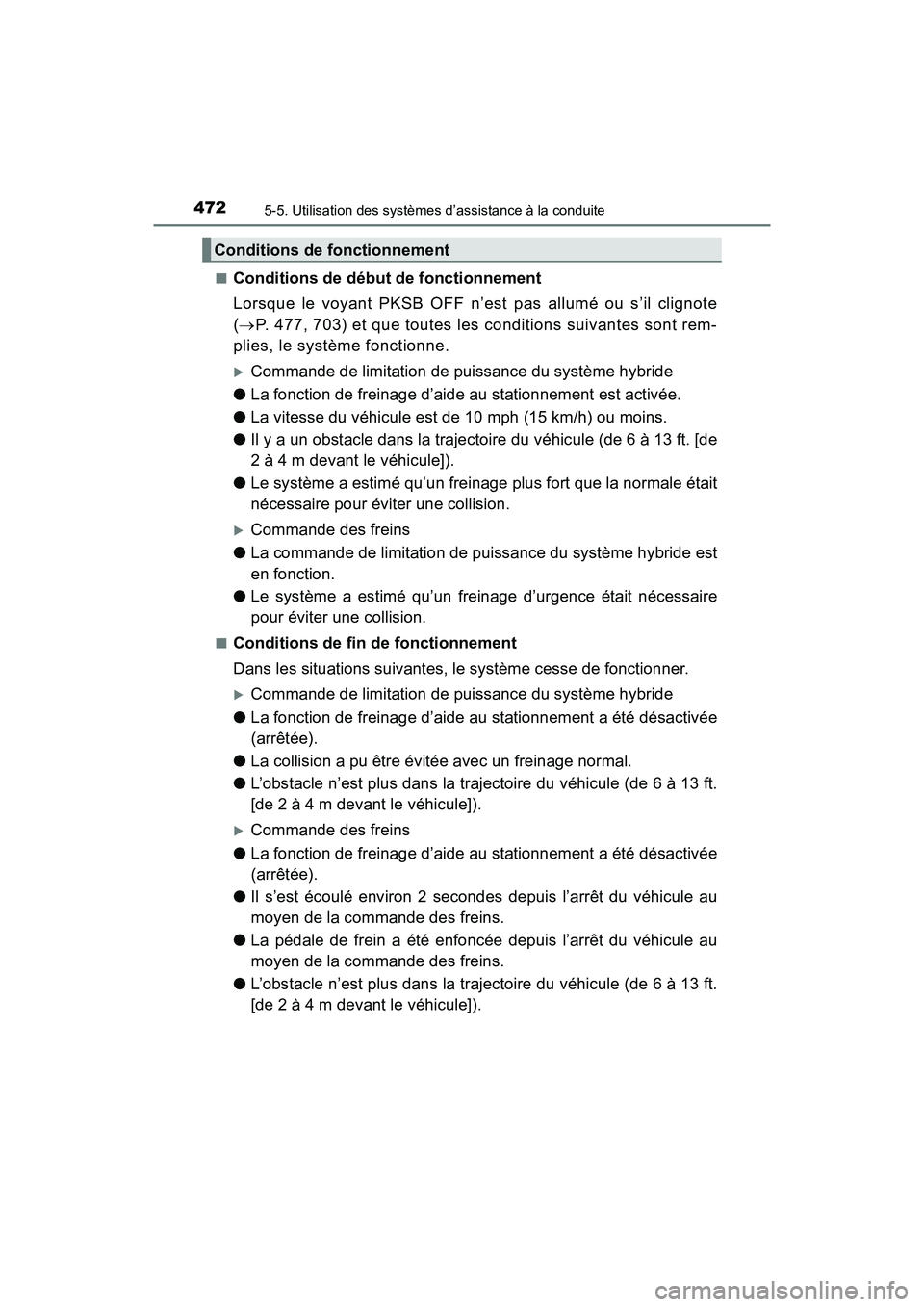

■Conditions de début de fonctionnement
Lorsque le voyant PKSB OFF n’est pas allumé ou s’il clignote
( P. 477, 703) et que toutes les conditions suivantes sont rem-
plies, le système fonctionne.
Commande de limitation de puissance du système hybride
● La fonction de freinage d’aide au stationnement est activée.
● La vitesse du véhicule est de 10 mph (15 km/h) ou moins.
● Il y a un obstacle dans la trajectoire du véhicule (de 6 à 13 ft. [de
2 à 4 m devant le véhicule]).
● Le système a estimé qu’un freinage plus fort que la normale était
nécessaire pour éviter une collision.
Commande des freins
● La commande de limitation de puissance du système hybride est
en fonction.
● Le système a estimé qu’un freinage d’urgence était nécessaire
pour éviter une collision.
■Conditions de fin de fonctionnement
Dans les situations suivantes, le système cesse de fonctionner.
Commande de limitation de puissance du système hybride
● La fonction de freinage d’aide au stationnement a été désactivée
(arrêtée).
● La collision a pu être évitée avec un freinage normal.
● L’obstacle n’est plus dans la trajectoire du véhicule (de 6 à 13 ft.
[de 2 à 4 m devant le véhicule]).
Commande des freins
● La fonction de freinage d’aide au stationnement a été désactivée
(arrêtée).
● Il s’est écoulé environ 2 secondes depuis l’arrêt du véhicule au
moyen de la commande des freins.
● La pédale de frein a été enfoncée depuis l’arrêt du véhicule au
moyen de la commande des freins.
● L’obstacle n’est plus dans la trajectoire du véhicule (de 6 à 13 ft.
[de 2 à 4 m devant le véhicule]).
Conditions de fonctionnement

PRIUS PRIME_OM_OM47C77D_(D)
4735-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

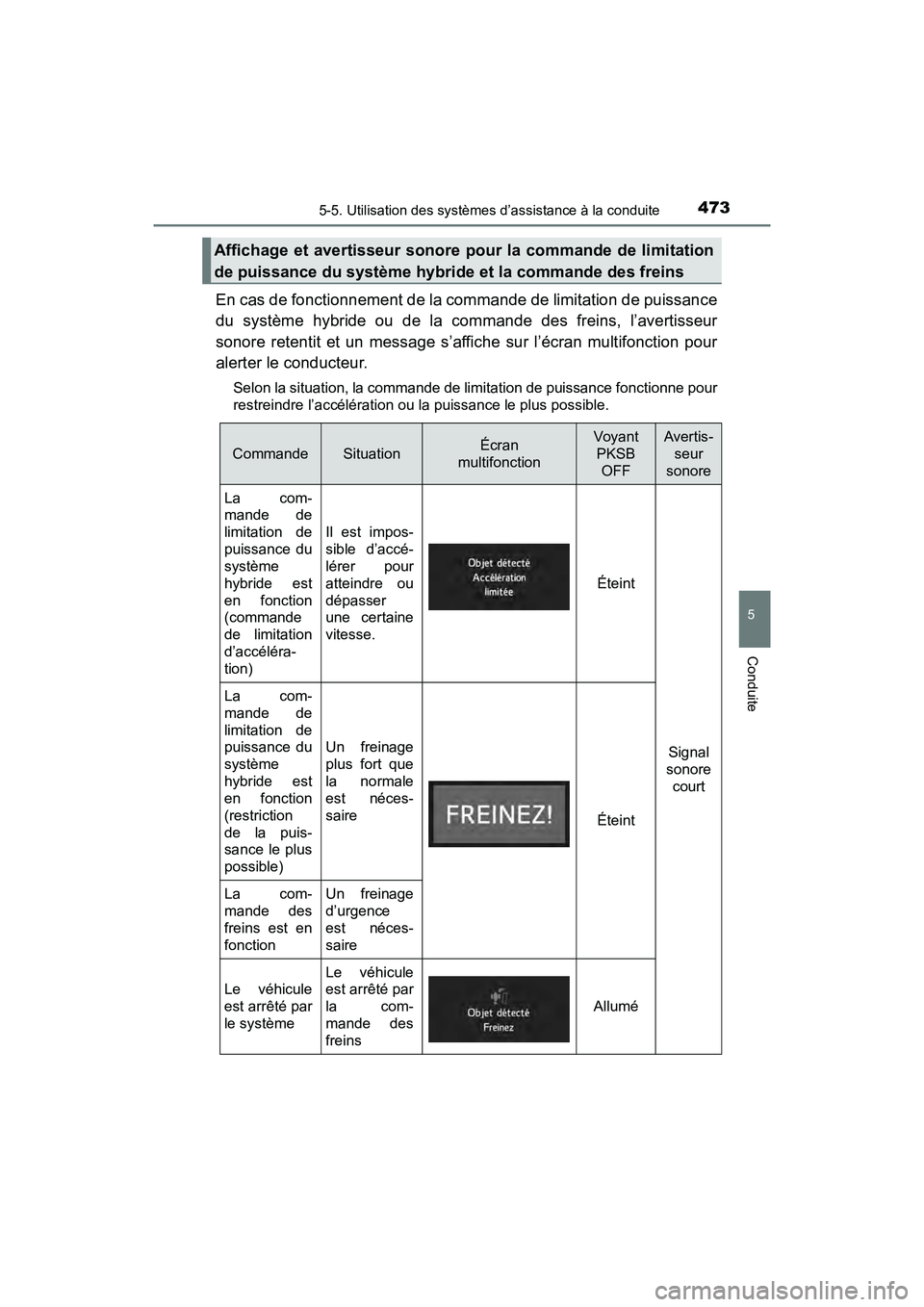

En cas de fonctionnement de la commande de limitation de puissance
du système hybride ou de la commande des freins, l’avertisseur
sonore retentit et un message s’affiche sur l’écran multifonction pour
alerter le conducteur.
Selon la situation, la commande de limitation de puissance fonctionne pour
restreindre l’accélération ou la puissance le plus possible.
Affichage et avertisseur sonore pour la commande de limitation
de puissance du système hybride et la commande des freins
CommandeSituationÉcran
multifonctionVoyant PKSB
OFFAvertis- seur
sonore
La com-
mande de
limitation de
puissance du
système
hybride est
en fonction
(commande
de limitation
d’accéléra-
tion)
Il est impos-
sible d’accé-
lérer pour
atteindre ou
dépasser
une certaine
vitesse.
Éteint
Signal
sonore court
La com-
mande de
limitation de
puissance du
système
hybride est
en fonction
(restriction
de la puis-
sance le plus
possible)
Un freinage
plus fort que
la normale
est néces-
saire
Éteint
La com-
mande des
freins est en
fonctionUn freinage
d’urgence
est néces-
saire
Le véhicule
est arrêté par
le système
Le véhicule
est arrêté par
la com-
mande des
freins
Allumé

474
PRIUS PRIME_OM_OM47C77D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite
■Portée de détection du capteur
La portée de détection de la fonction de freinage d’aide au stationnement dif-
fère de celle du système intuitif d’aide au stationnement. ( P. 462)
Par conséquent, même si le système intuitif d’aide au stationnement détectait
un obstacle et émettait un avertiss ement, la fonction de freinage d’aide au
stationnement pourrait ne pas s’activer.
■ Fonctionnement du système
Lorsque le véhicule est arrêté par le système, la fonction de freinage d’aide
au stationnement cesse de fonctionner et le voyant PKSB OFF s’allume.
■ Récupération du système
Lorsque la fonction de freinage d’aide au stationnement est arrêtée par le
système et que vous souhaitez reprendre son fonctionnement, réactivez la
fonction de freinage d’aide au stationnement ( P. 470), ou désactivez le
contacteur d’alimentation, puis réactivez-le. De plus, lorsque le véhicule se
déplace et qu’un obstacle n’est plus dans sa trajectoire, ou lorsque le véhi-
cule change de trajectoire (par exemple s’il avançait et qu’il passe en marche
arrière, ou vice-versa), le système reprend automatiquement son fonctionne-
ment.
■ Obstacles non détectés par les capteurs
Il se peut que les obstacles suivants ne soient pas détectés par les capteurs.
●Des objets comme les piétons, les vêtements et la neige, sur lesquels les
ondes sonores se réfléchissent difficilement. (Les piétons pourraient notam-
ment ne pas être détectés selon le type de vêtements qu’ils portent)
● Les objets qui ne sont pas perpendiculaires au sol, les objets qui ne sont
pas à angle droit dans la trajectoire du véhicule, et les objets de taille iné-
gale ou qui ondulent
● Les objets bas
● Les objets fins comme des fils, des clôtures, des cordes et des panneaux
● Les objets qui sont très près du pare-chocs
■ Avertisseur sonore du système intu itif d’aide au stationnement
Que le système intuitif d’aide au stationnement soit activé ou désactivé
(  P. 458), si la fonction de freinage d’aide au stationnement n’est pas arrê-
tée ( P. 470), l’avertisseur sonore du système intuitif d’aide au stationne-
ment retentit également et une notification de la distance approximative
jusqu’à l’obstacle est émise lorsque les capteurs avant ou arrière détectent
un obstacle et que la commande des freins est en fonction.

PRIUS PRIME_OM_OM47C77D_(D)
4755-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

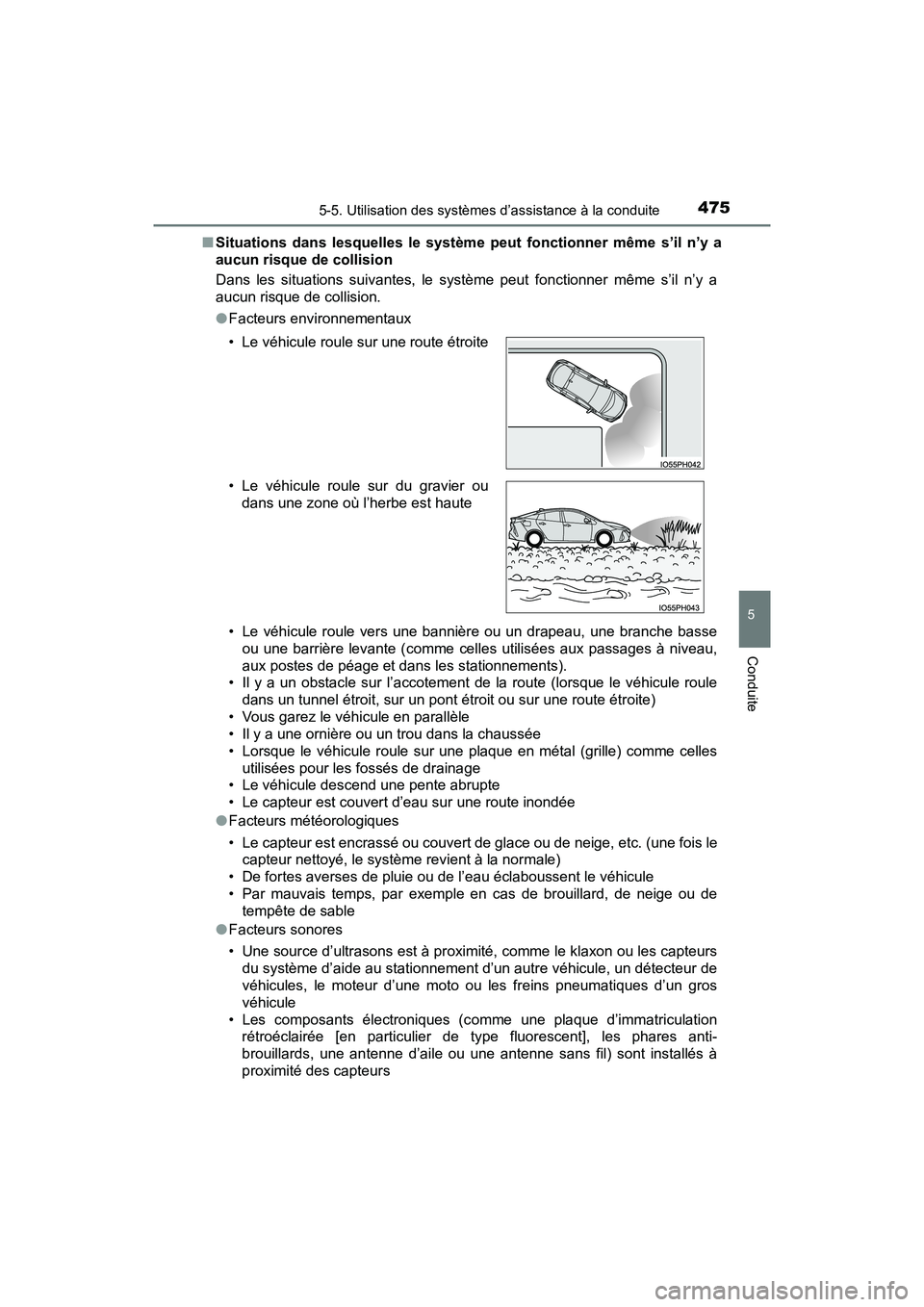

■Situations dans lesquelles le système peut fonctionner même s’il n’y a
aucun risque de collision
Dans les situations suivantes, le système peut fonctionner même s’il n’y a
aucun risque de collision.
●Facteurs environnementaux
• Le véhicule roule vers une bannière ou un drapeau, une branche basse
ou une barrière levante (comme celles utilisées aux passages à niveau,
aux postes de péage et dans les stationnements).
• Il y a un obstacle sur l’accotement de la route (lorsque le véhicule roule
dans un tunnel étroit, sur un pont étroit ou sur une route étroite)
• Vous garez le véhicule en parallèle
• Il y a une ornière ou un trou dans la chaussée
• Lorsque le véhicule roule sur une plaque en métal (grille) comme celles utilisées pour les fossés de drainage
• Le véhicule descend une pente abrupte
• Le capteur est couvert d’eau sur une route inondée
● Facteurs météorologiques
• Le capteur est encrassé ou couvert de glace ou de neige, etc. (une fois le
capteur nettoyé, le système revient à la normale)
• De fortes averses de pluie ou de l’eau éclaboussent le véhicule
• Par mauvais temps, par exemple en cas de brouillard, de neige ou de tempête de sable
● Facteurs sonores
• Une source d’ultrasons est à proximité, comme le klaxon ou les capteurs
du système d’aide au stationnement d’un autre véhicule, un détecteur de
véhicules, le moteur d’une moto ou les freins pneumatiques d’un gros
véhicule
• Les composants électroniques (c omme une plaque d’immatriculation
rétroéclairée [en particulier de type fluorescent], les phares anti-
brouillards, une antenne d’aile ou une antenne sans fil) sont installés à
proximité des capteurs
• Le véhicule roule sur une route étroite
• Le véhicule roule sur du gravier ou
dans une zone où l’herbe est haute

476

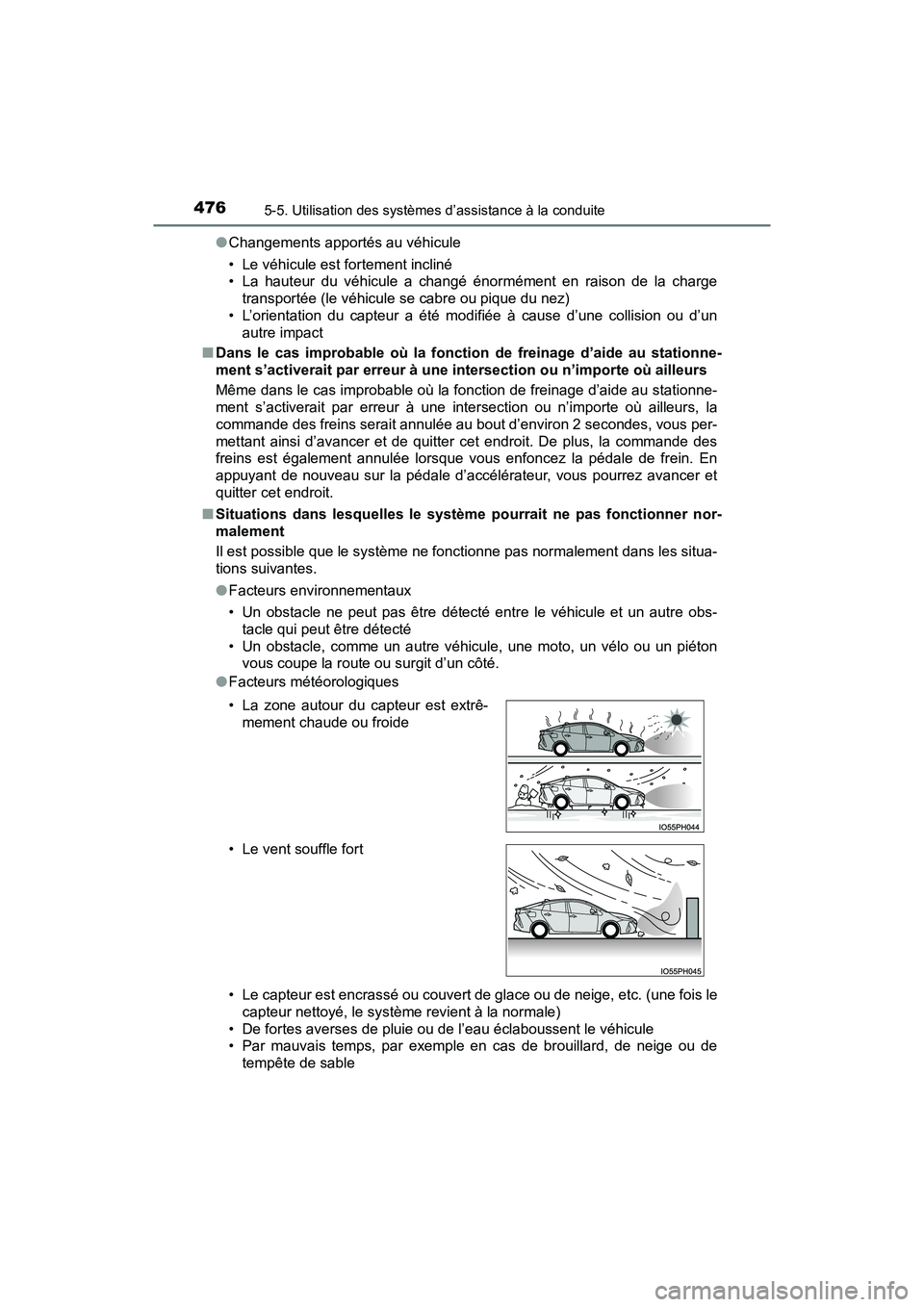

PRIUS PRIME_OM_OM47C77D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite
●Changements apportés au véhicule
• Le véhicule est fortement incliné
• La hauteur du véhicule a changé énormément en raison de la charge
transportée (le véhicule se cabre ou pique du nez)
• L’orientation du capteur a été modi fiée à cause d’une collision ou d’un
autre impact
■ Dans le cas improbable où la fonction de freinage d’aide au stationne-
ment s’activerait par erreur à une intersection ou n’importe où ailleurs
Même dans le cas improbable où la fonction de freinage d’aide au stationne-
ment s’activerait par erreur à une intersection ou n’importe où ailleurs, la
commande des freins serait annulée au bout d’environ 2 secondes, vous per-
mettant ainsi d’avancer et de quitter cet endroit. De plus, la commande des
freins est également annulée lorsque vous enfoncez la pédale de frein. En
appuyant de nouveau sur la pédale d’accélérateur, vous pourrez avancer et
quitter cet endroit.
■ Situations dans lesquelles le système pourrait ne pas fonctionner nor-
malement
Il est possible que le système ne fonctionne pas normalement dans les situa-
tions suivantes.
●Facteurs environnementaux
• Un obstacle ne peut pas être détecté entre le véhicule et un autre obs-
tacle qui peut être détecté
• Un obstacle, comme un autre véhicule, une moto, un vélo ou un piéton vous coupe la route ou surgit d’un côté.
● Facteurs météorologiques
• Le capteur est encrassé ou couvert de glace ou de neige, etc. (une fois le
capteur nettoyé, le système revient à la normale)
• De fortes averses de pluie ou de l’eau éclaboussent le véhicule
• Par mauvais temps, par exemple en cas de brouillard, de neige ou de tempête de sable
• La zone autour du capteur est extrê-
mement chaude ou froide
• Le vent souffle fort

PRIUS PRIME_OM_OM47C77D_(D)
4775-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

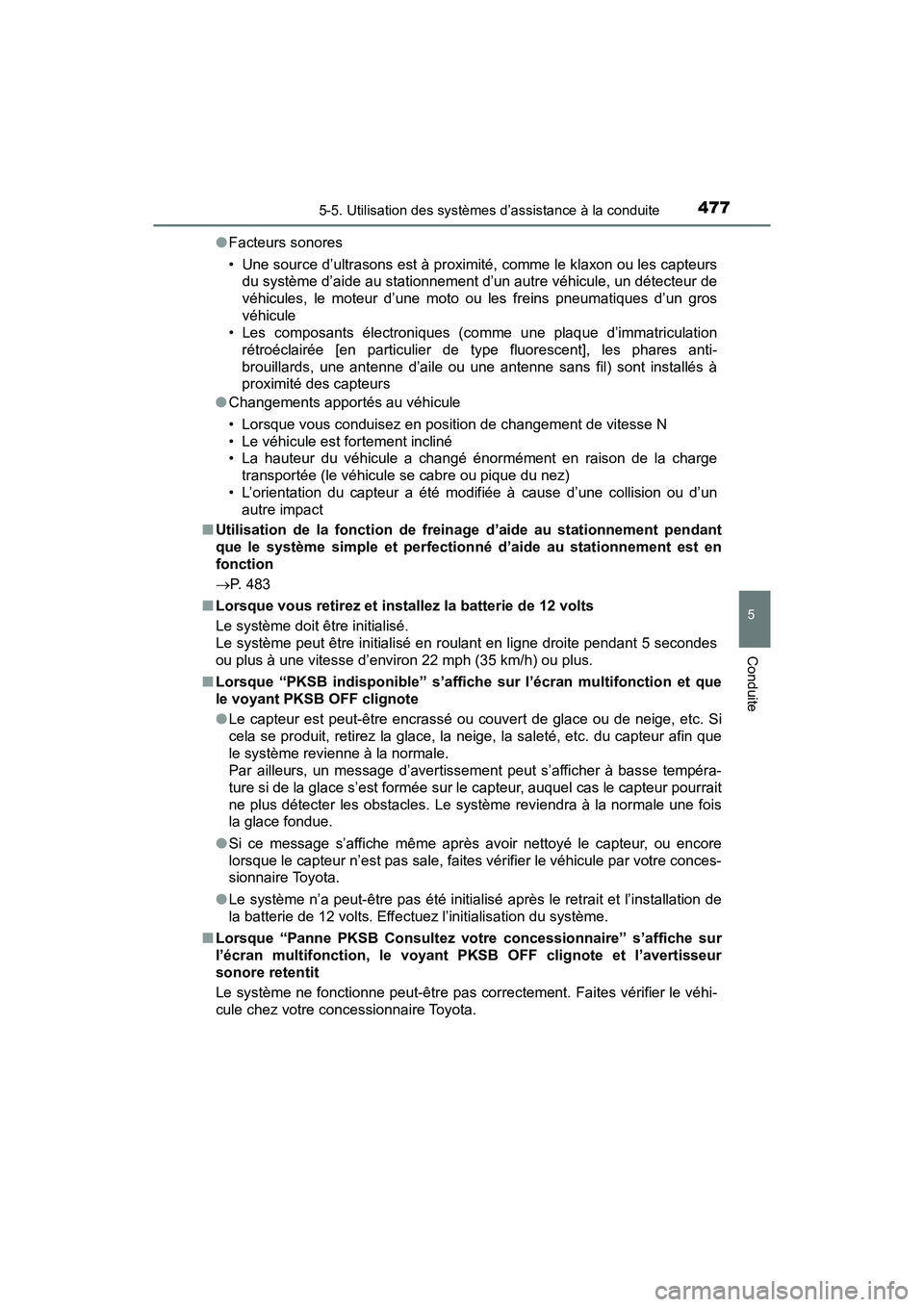

●Facteurs sonores
• Une source d’ultrasons est à proximité, comme le klaxon ou les capteurs
du système d’aide au stationnement d’un autre véhicule, un détecteur de
véhicules, le moteur d’une moto ou les freins pneumatiques d’un gros
véhicule
• Les composants électroniques (c omme une plaque d’immatriculation
rétroéclairée [en particulier de type fluorescent], les phares anti-
brouillards, une antenne d’aile ou une antenne sans fil) sont installés à
proximité des capteurs
● Changements apportés au véhicule
• Lorsque vous conduisez en position de changement de vitesse N
• Le véhicule est fortement incliné
• La hauteur du véhicule a changé énormément en raison de la charge
transportée (le véhicule se cabre ou pique du nez)
• L’orientation du capteur a été modi fiée à cause d’une collision ou d’un
autre impact
■ Utilisation de la fonction de freina ge d’aide au stationnement pendant
que le système simple et perfectionné d’aide au stationnement est en
fonction
P. 483
■ Lorsque vous retirez et installez la batterie de 12 volts
Le système doit être initialisé.
Le système peut être initialisé en roulant en ligne droite pendant 5 secondes
ou plus à une vitesse d’environ 22 mph (35 km/h) ou plus.
■ Lorsque “PKSB indisponible” s’affich e sur l’écran multifonction et que
le voyant PKSB OFF clignote
● Le capteur est peut-être encrassé ou couvert de glace ou de neige, etc. Si
cela se produit, retirez la glace, la neige, la saleté, etc. du capteur afin que
le système revienne à la normale.
Par ailleurs, un message d’avertissement peut s’afficher à basse tempéra-
ture si de la glace s’est formée sur le capteur, auquel cas le capteur pourrait
ne plus détecter les obstacles. Le système reviendra à la normale une fois
la glace fondue.
● Si ce message s’affiche même après avoir nettoyé le capteur, ou encore
lorsque le capteur n’est pas sale, faites vérifier le véhicule par votre conces-
sionnaire Toyota.
● Le système n’a peut-être pas été initialisé après le retrait et l’installation de
la batterie de 12 volts. Effectuez l’initialisation du système.
■ Lorsque “Panne PKSB Consultez votre concessionnaire” s’affiche sur
l’écran multifonction, le voyant PKSB OFF clignote et l’avertisseur
sonore retentit
Le système ne fonctionne peut-être pas correctement. Faites vérifier le véhi-
cule chez votre concessionnaire Toyota.

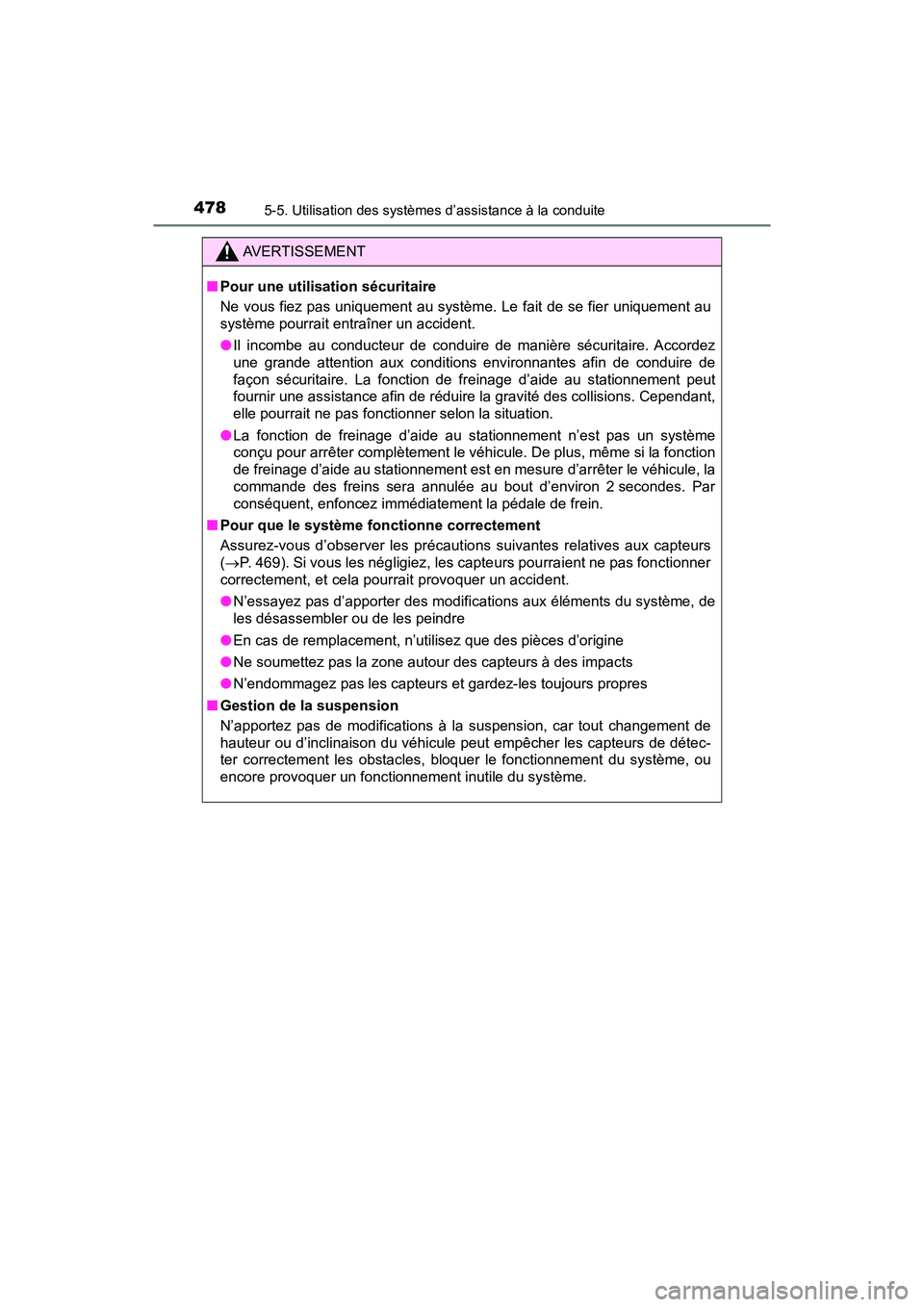

478
PRIUS PRIME_OM_OM47C77D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite
AVERTISSEMENT
■Pour une utilisation sécuritaire
Ne vous fiez pas uniquement au systèm e. Le fait de se fier uniquement au
système pourrait entraîner un accident.
● Il incombe au conducteur de conduire de manière sécuritaire. Accordez
une grande attention aux conditions environnantes afin de conduire de
façon sécuritaire. La fonction de freinage d’aide au stationnement peut
fournir une assistance afin de réduire la gravité des collisions. Cependant,
elle pourrait ne pas fonctionner selon la situation.
● La fonction de freinage d’aide au stationnement n’est pas un système
conçu pour arrêter complètement le véhicule. De plus, même si la fonction
de freinage d’aide au stationnement est en mesure d’arrêter le véhicule, la
commande des freins sera annulée au bout d’environ 2 secondes. Par
conséquent, enfoncez immédiatement la pédale de frein.
■ Pour que le système fonctionne correctement
Assurez-vous d’observer les précautions suivantes relatives aux capteurs
( P. 469). Si vous les négligiez, les capteurs pourraient ne pas fonctionner
correctement, et cela pourrait provoquer un accident.
● N’essayez pas d’apporter des modifica tions aux éléments du système, de
les désassembler ou de les peindre
● En cas de remplacement, n’utilisez que des pièces d’origine
● Ne soumettez pas la zone autour des capteurs à des impacts
● N’endommagez pas les capteurs et gardez-les toujours propres
■ Gestion de la suspension
N’apportez pas de modifications à la suspension, car tout changement de
hauteur ou d’inclinaison du véhicule peut empêcher les capteurs de détec-
ter correctement les obstacles, bloquer le fonctionnement du système, ou
encore provoquer un fonctionnement inutile du système.
