TOYOTA PRIUS PRIME 2020 Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47C77D_(D)
4795-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

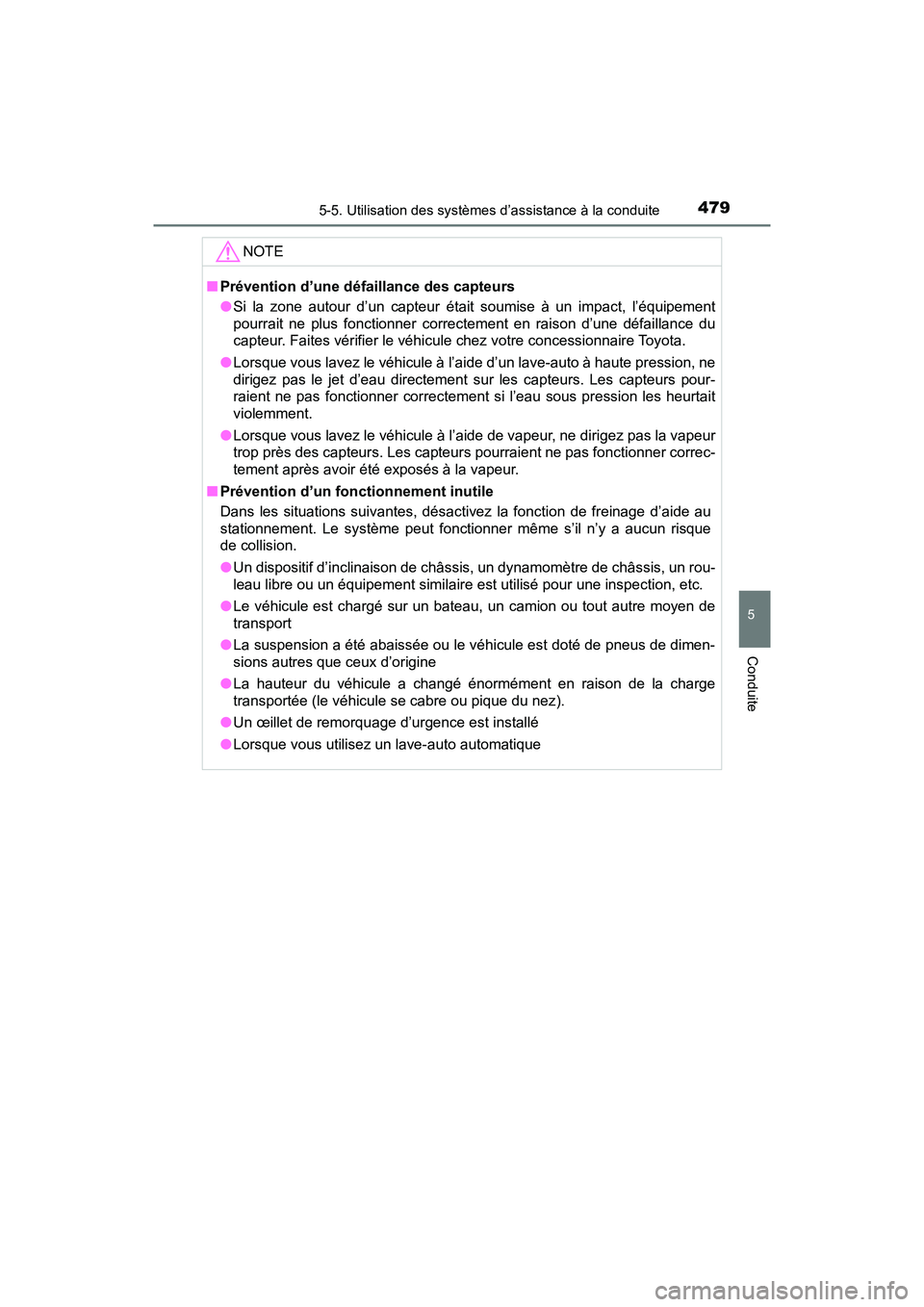

NOTE
■Prévention d’une défaillance des capteurs
●Si la zone autour d’un capteur était soumise à un impact, l’équipement
pourrait ne plus fonctionner correctement en raison d’une défaillance du
capteur. Faites vérifier le véhicule chez votre concessionnaire Toyota.
● Lorsque vous lavez le véhicule à l’aide d’un lave-auto à haute pression, ne
dirigez pas le jet d’eau directement sur les capteurs. Les capteurs pour-
raient ne pas fonctionner correctement si l’eau sous pression les heurtait
violemment.
● Lorsque vous lavez le véhicule à l’aide de vapeur, ne dirigez pas la vapeur
trop près des capteurs. Les capteurs pourraient ne pas fonctionner correc-
tement après avoir été exposés à la vapeur.
■ Prévention d’un fonctionnement inutile
Dans les situations suivantes, désactivez la fonction de freinage d’aide au
stationnement. Le système peut fonctionner même s’il n’y a aucun risque
de collision.
●Un dispositif d’inclinaison de châssis, un dynamomètre de châssis, un rou-
leau libre ou un équipement similaire est utilisé pour une inspection, etc.
● Le véhicule est chargé sur un bateau, un camion ou tout autre moyen de
transport
● La suspension a été abaissée ou le véhicule est doté de pneus de dimen-
sions autres que ceux d’origine
● La hauteur du véhicule a changé énormément en raison de la charge
transportée (le véhicule se cabre ou pique du nez).
● Un œillet de remorquage d’urgence est installé
● Lorsque vous utilisez un lave-auto automatique

480
PRIUS PRIME_OM_OM47C77D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

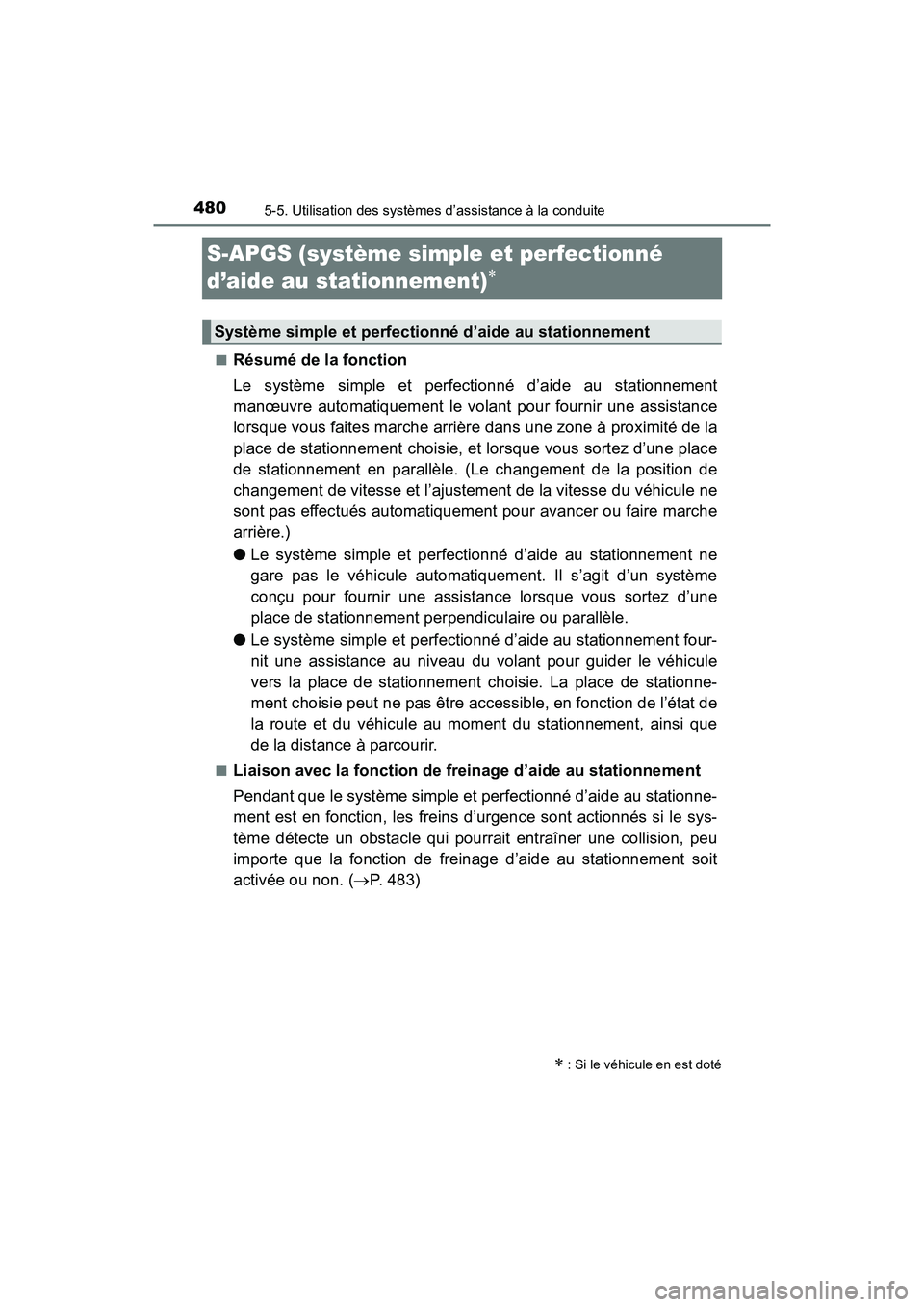

S-APGS (système simple et perfectionné
d’aide au stationnement)

■Résumé de la fonction
Le système simple et perfectionné d’aide au stationnement
manœuvre automatiquement le volant pour fournir une assistance
lorsque vous faites marche arrière dans une zone à proximité de la
place de stationnement choisie, et lorsque vous sortez d’une place
de stationnement en parallèle. (Le changement de la position de
changement de vitesse et l’ajustement de la vitesse du véhicule ne
sont pas effectués automatiquement pour avancer ou faire marche
arrière.)
●Le système simple et perfectionné d’aide au stationnement ne
gare pas le véhicule automatiquement. Il s’agit d’un système
conçu pour fournir une assistance lorsque vous sortez d’une
place de stationnement perpendiculaire ou parallèle.
● Le système simple et perfectionné d’aide au stationnement four-
nit une assistance au niveau du volant pour guider le véhicule
vers la place de stationnement choisie. La place de stationne-
ment choisie peut ne pas être accessible, en fonction de l’état de
la route et du véhicule au moment du stationnement, ainsi que
de la distance à parcourir.
■Liaison avec la fonction de freinage d’aide au stationnement
Pendant que le système simple et perfectionné d’aide au stationne-
ment est en fonction, les freins d’urgence sont actionnés si le sys-
tème détecte un obstacle qui pourrait entraîner une collision, peu
importe que la fonction de freinage d’aide au stationnement soit
activée ou non. ( P. 483)
 : Si le véhicule en est doté
Système simple et perfectionné d’aide au stationnement

PRIUS PRIME_OM_OM47C77D_(D)
4815-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

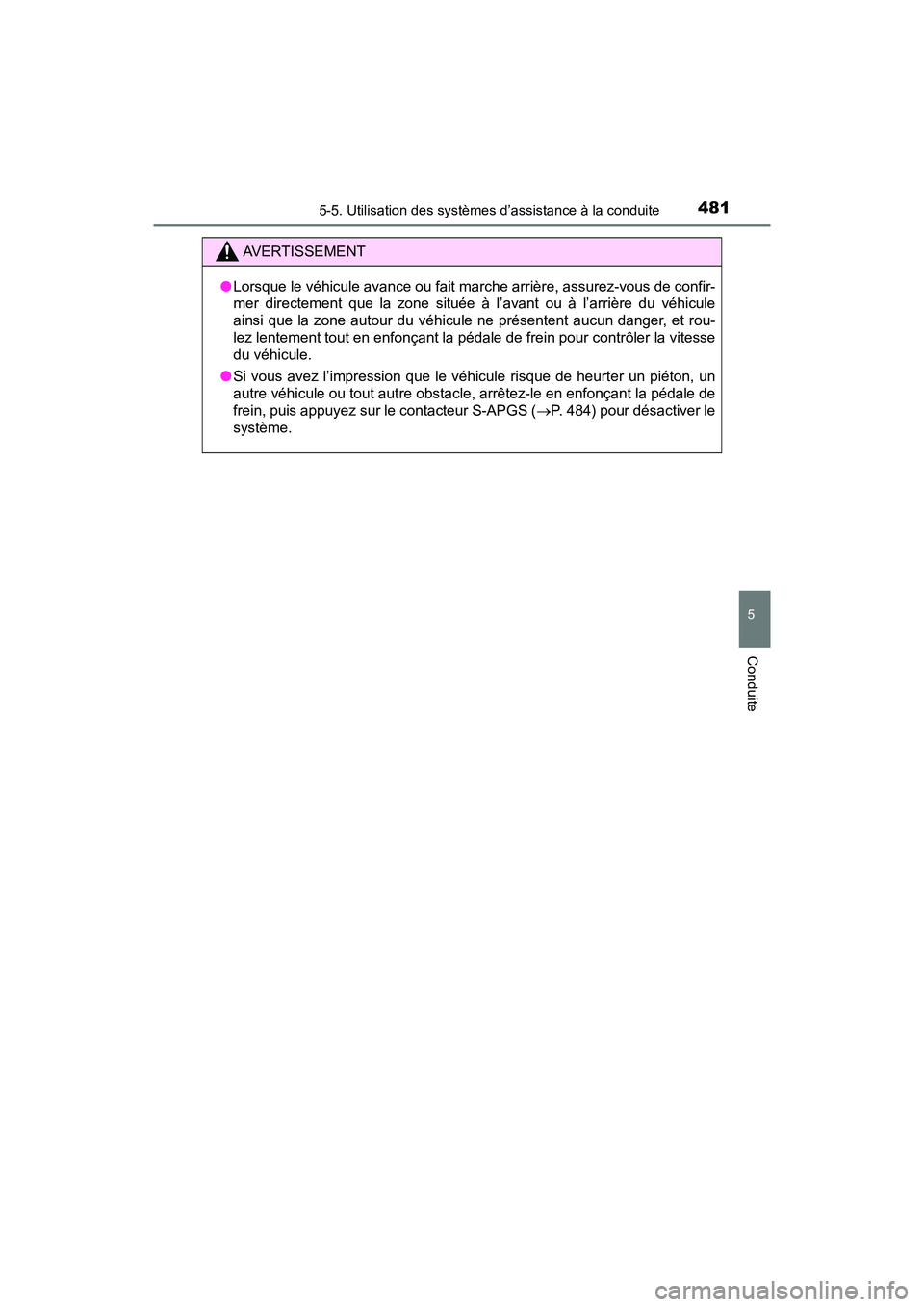

AVERTISSEMENT
●Lorsque le véhicule avance ou fait marche arrière, assurez-vous de confir-
mer directement que la zone située à l’avant ou à l’arrière du véhicule
ainsi que la zone autour du véhicule ne présentent aucun danger, et rou-
lez lentement tout en enfonçant la pédale de frein pour contrôler la vitesse
du véhicule.
● Si vous avez l’impression que le véhicule risque de heurter un piéton, un
autre véhicule ou tout autre obstacle, arrêtez-le en enfonçant la pédale de
frein, puis appuyez sur le contacteur S-APGS ( P. 484) pour désactiver le
système.

482
PRIUS PRIME_OM_OM47C77D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite
Tableau des fonctions et des modes du système simple et per-
fectionné d’aide au stationnement
Mode d’aideType de
stationnementRésumé de la fonctionPage à
consulter
Mode d’aide au sta-
tionnement en paral- lèleStationne-
ment en paral- lèle
L’aide au stationnement
vous guide pour détec-
ter la place de stationne-
ment choisie et pour
rouler jusqu’à la posi-
tion à partir de laquelle
le véhicule devra com-
mencer à reculer. L’aide
est en fonction à partir
du moment où le véhi-
cule commence à recu-
ler jusqu’à ce qu’il arrive
à la place de stationne-
ment choisie.
P. 487
Mode d’aide à la
sortie d’un station-
nement en parallèleSortie d’un stationne-
ment en paral- lèle
L’aide entre en fonction
une fois que le véhicule
a été garé en parallèle.
L’aide au stationnement
vous guide pour dépla-
cer le véhicule dans
l’espace de stationne-
ment jusqu’à ce qu’il soit
en position de sortie.
P. 494
Mode d’aide au sta-tionnement en
marche arrière
(avec fonction de guidage vers
l’avant)
Stationne-ment en marche arrière
L’aide au stationnement
entre en fonction une
fois que vous avez
arrêté le véhicule devant
la place de stationne-
ment choisie. Elle per-
met de faire marche
arrière dans l’espace de
stationnement et vous
guide également jusqu’à
la position à partir de
laquelle le véhicule
devra commencer à
reculer.
P. 499

PRIUS PRIME_OM_OM47C77D_(D)
4835-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

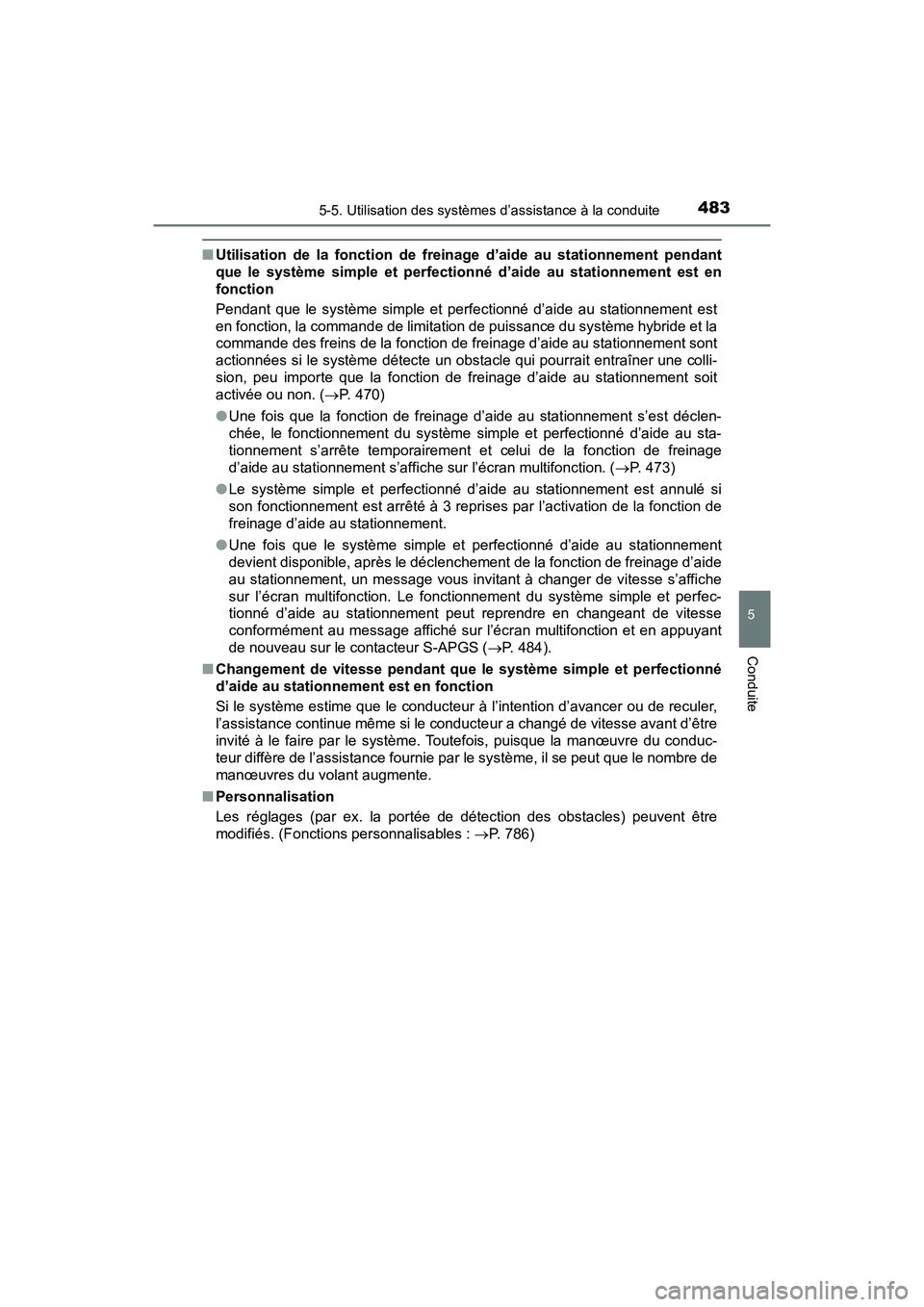

■Utilisation de la fonction de freina ge d’aide au stationnement pendant
que le système simple et perfectionné d’aide au stationnement est en
fonction
Pendant que le système simple et perfectionné d’aide au stationnement est
en fonction, la commande de limitation de puissance du système hybride et la
commande des freins de la fonction de freinage d’aide au stationnement sont
actionnées si le système détecte un obstacle qui pourrait entraîner une colli-
sion, peu importe que la fonction de freinage d’aide au stationnement soit
activée ou non. ( P. 470)
● Une fois que la fonction de freinage d’aide au stationnement s’est déclen-
chée, le fonctionnement du système simple et perfectionné d’aide au sta-
tionnement s’arrête temporairement et celui de la fonction de freinage
d’aide au stationnement s’affiche sur l’écran multifonction. ( P. 473)
● Le système simple et perfectionné d’aide au stationnement est annulé si
son fonctionnement est arrêté à 3 reprises par l’activation de la fonction de
freinage d’aide au stationnement.
● Une fois que le système simple et perfectionné d’aide au stationnement
devient disponible, après le déclenchement de la fonction de freinage d’aide
au stationnement, un message vous invitant à changer de vitesse s’affiche
sur l’écran multifonction. Le fonctionnement du système simple et perfec-
tionné d’aide au stationnement peut reprendre en changeant de vitesse
conformément au message affiché sur l’écran multifonction et en appuyant
de nouveau sur le contacteur S-APGS ( P. 484).
■ Changement de vitesse pendant que le système simple et perfectionné
d’aide au stationnement est en fonction
Si le système estime que le conducteur à l’intention d’avancer ou de reculer,
l’assistance continue même si le conducteur a changé de vitesse avant d’être
invité à le faire par le système. Toutefois, puisque la manœuvre du conduc-
teur diffère de l’assistance fournie par le système, il se peut que le nombre de
manœuvres du volant augmente.
■ Personnalisation
Les réglages (par ex. la portée de détection des obstacles) peuvent être
modifiés. (Fonctions personnalisables : P. 786)

484
PRIUS PRIME_OM_OM47C77D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

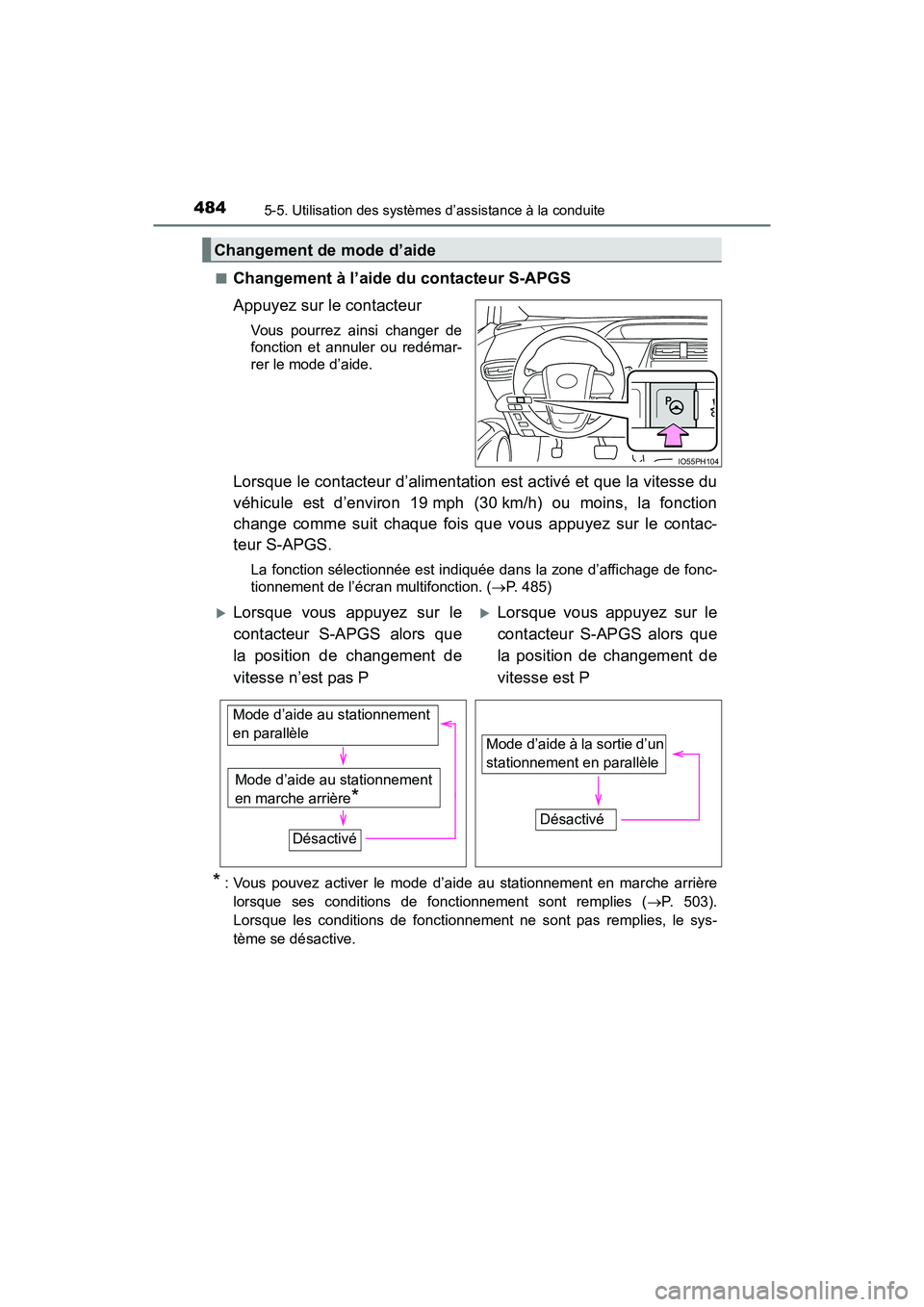

■Changement à l’aide du contacteur S-APGS
Appuyez sur le contacteur
Vous pourrez ainsi changer de
fonction et annuler ou redémar-
rer le mode d’aide.
Lorsque le contacteur d’alimentation est activé et que la vitesse du
véhicule est d’environ 19 mph (30 km/h) ou moins, la fonction
change comme suit chaque fois que vous appuyez sur le contac-
teur S-APGS.
La fonction sélectionnée est indiquée dans la zone d’affichage de fonc-
tionnement de l’écran multifonction. (P. 485)
* : Vous pouvez activer le mode d’aide au stationnement en marche arrière
lorsque ses conditions de fonctionnement sont remplies ( P. 503).
Lorsque les conditions de fonctionnement ne sont pas remplies, le sys-
tème se désactive.
Changement de mode d’aide
IO55PH104
Lorsque vous appuyez sur le
contacteur S-APGS alors que
la position de changement de
vitesse n’est pas PLorsque vous appuyez sur le
contacteur S-APGS alors que
la position de changement de
vitesse est P
Mode d’aide au stationnement
en marche arrière
*
Mode d’aide au stationnement
en parallèle
Désactivé
Mode d’aide à la sortie d’un
stationnement en parallèle Désactivé

PRIUS PRIME_OM_OM47C77D_(D)
4855-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

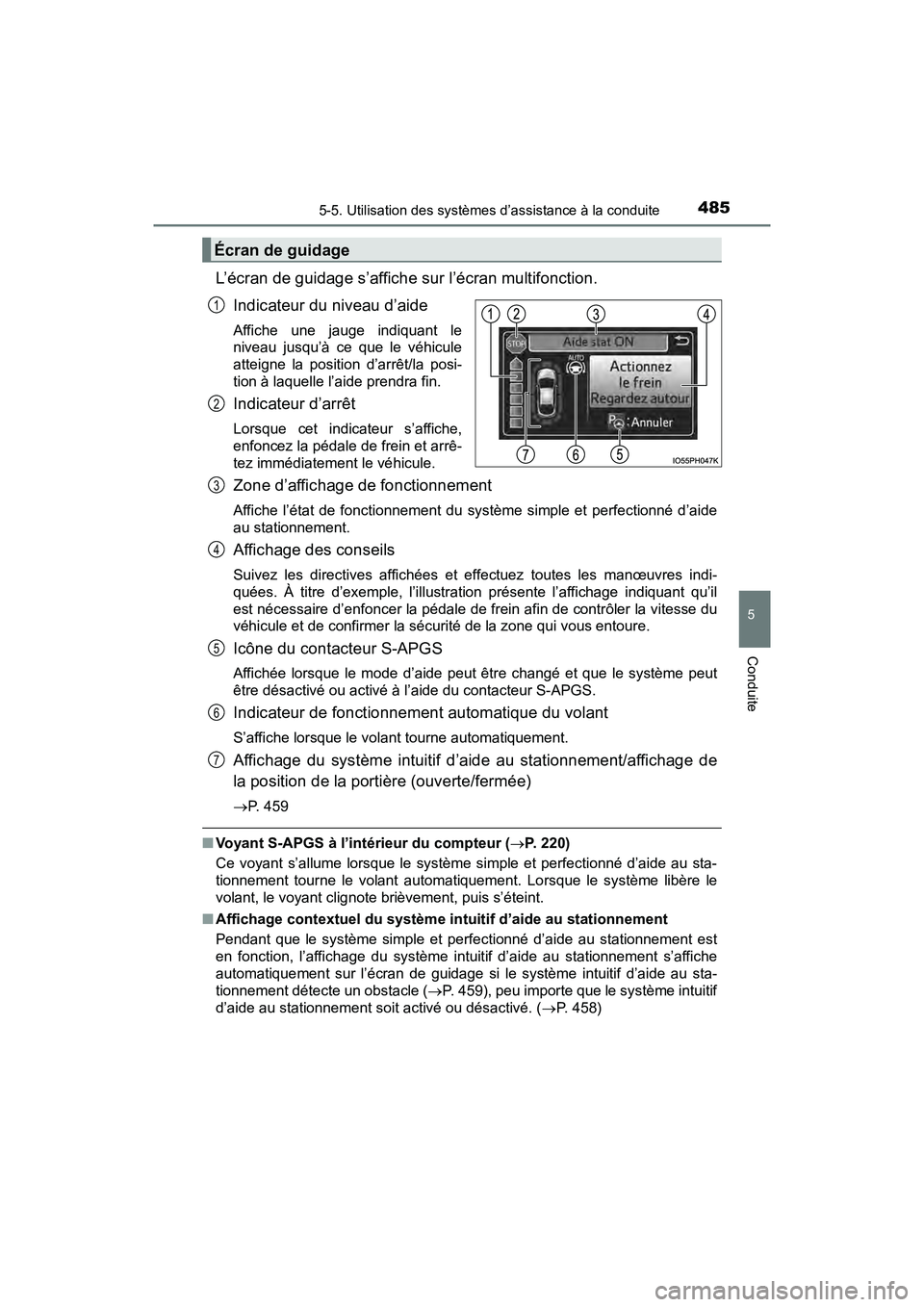

L’écran de guidage s’affiche sur l’écran multifonction.Indicateur du niveau d’aide
Affiche une jauge indiquant le
niveau jusqu’à ce que le véhicule
atteigne la position d’arrêt/la posi-
tion à laquelle l’aide prendra fin.
Indicateur d’arrêt
Lorsque cet indicateur s’affiche,
enfoncez la pédale de frein et arrê-
tez immédiatement le véhicule.
Zone d’affichage de fonctionnement
Affiche l’état de fonctionnement du système simple et perfectionné d’aide
au stationnement.
Affichage des conseils
Suivez les directives affichées et effectuez toutes les manœuvres indi-
quées. À titre d’exemple, l’illustration présente l’affichage indiquant qu’il
est nécessaire d’enfoncer la pédale de frein afin de contrôler la vitesse du
véhicule et de confirmer la sécurité de la zone qui vous entoure.
Icône du contacteur S-APGS
Affichée lorsque le mode d’aide peut être changé et que le système peut
être désactivé ou activé à l’aide du contacteur S-APGS.
Indicateur de fonctionnement automatique du volant
S’affiche lorsque le volant tourne automatiquement.
Affichage du système intuitif d’aide au stationnement/affichage de
la position de la portière (ouverte/fermée)
P. 459
■Voyant S-APGS à l’intérieur du compteur ( P. 220)
Ce voyant s’allume lorsque le système simple et perfectionné d’aide au sta-
tionnement tourne le volant automatiquement. Lorsque le système libère le
volant, le voyant clignote brièvement, puis s’éteint.
■ Affichage contextuel du système intu itif d’aide au stationnement
Pendant que le système simple et perfectionné d’aide au stationnement est
en fonction, l’affichage du système intuitif d’aide au stationnement s’affiche
automatiquement sur l’écran de guidage si le système intuitif d’aide au sta-
tionnement détecte un obstacle ( P. 459), peu importe que le système intuitif
d’aide au stationnement soit activé ou désactivé. ( P. 458)
Écran de guidage
1
2
3
4
5
6
7

486
PRIUS PRIME_OM_OM47C77D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

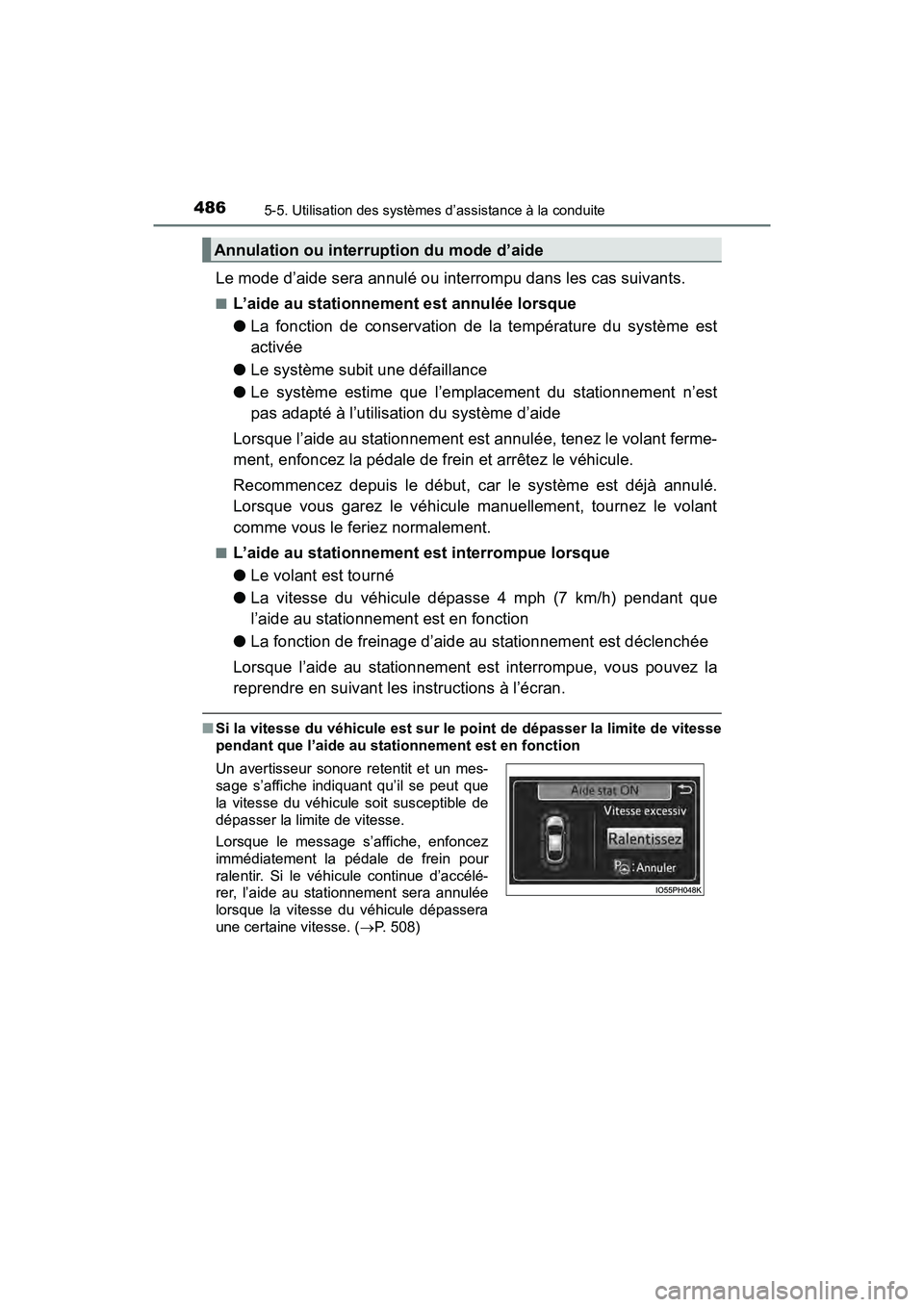

Le mode d’aide sera annulé ou interrompu dans les cas suivants.
■L’aide au stationnement est annulée lorsque
●La fonction de conservation de la température du système est
activée
● Le système subit une défaillance
● Le système estime que l’emplacement du stationnement n’est
pas adapté à l’utilisation du système d’aide
Lorsque l’aide au stationnement est annulée, tenez le volant ferme-
ment, enfoncez la pédale de frein et arrêtez le véhicule.
Recommencez depuis le début, car le système est déjà annulé.
Lorsque vous garez le véhicule manuellement, tournez le volant
comme vous le feriez normalement.
■L’aide au stationnement est interrompue lorsque
● Le volant est tourné
● La vitesse du véhicule dépasse 4 mph (7 km/h) pendant que
l’aide au stationnement est en fonction
● La fonction de freinage d’aide au stationnement est déclenchée
Lorsque l’aide au stationnement est interrompue, vous pouvez la
reprendre en suivant les instructions à l’écran.
■ Si la vitesse du véhicule est sur le point de dépasser la limite de vitesse
pendant que l’aide au stationnement est en fonction
Annulation ou interruption du mode d’aide
Un avertisseur sonore retentit et un mes-
sage s’affiche indiquant qu’il se peut que
la vitesse du véhicule soit susceptible de
dépasser la limite de vitesse.
Lorsque le message s’affiche, enfoncez
immédiatement la pédale de frein pour
ralentir. Si le véhicule continue d’accélé-
rer, l’aide au stationnement sera annulée
lorsque la vitesse du véhicule dépassera
une certaine vitesse. ( P. 508)

PRIUS PRIME_OM_OM47C77D_(D)
4875-5. Utilisation des systèmes d’assistance à la conduite
5
Conduite

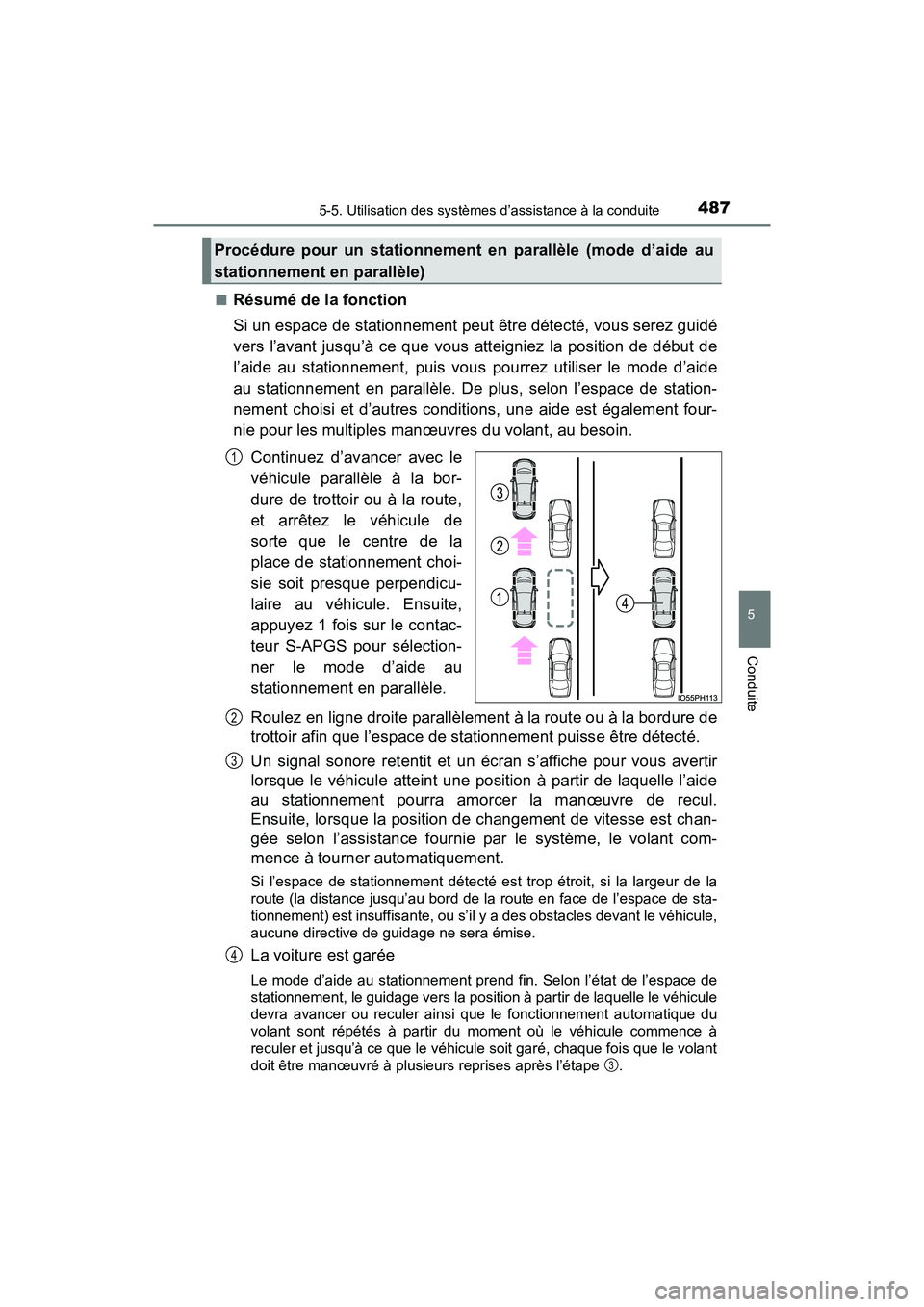

■Résumé de la fonction
Si un espace de stationnement peut être détecté, vous serez guidé
vers l’avant jusqu’à ce que vous atteigniez la position de début de
l’aide au stationnement, puis vous pourrez utiliser le mode d’aide
au stationnement en parallèle. De plus, selon l’espace de station-
nement choisi et d’autres conditions, une aide est également four-
nie pour les multiples manœuvres du volant, au besoin.Continuez d’avancer avec le
véhicule parallèle à la bor-
dure de trottoir ou à la route,
et arrêtez le véhicule de
sorte que le centre de la
place de stationnement choi-
sie soit presque perpendicu-
laire au véhicule. Ensuite,
appuyez 1 fois sur le contac-
teur S-APGS pour sélection-
ner le mode d’aide au
stationnement en parallèle.
Roulez en ligne droite parallèlement à la route ou à la bordure de
trottoir afin que l’espace de stationnement puisse être détecté.
Un signal sonore retentit et un écran s’affiche pour vous avertir
lorsque le véhicule atteint une position à partir de laquelle l’aide
au stationnement pourra amorcer la manœuvre de recul.
Ensuite, lorsque la position de changement de vitesse est chan-
gée selon l’assistance fournie par le système, le volant com-
mence à tourner automatiquement.
Si l’espace de stationnement détecté est trop étroit, si la largeur de la
route (la distance jusqu’au bord de la route en face de l’espace de sta-
tionnement) est insuffisante, ou s’il y a des obstacles devant le véhicule,
aucune directive de guidage ne sera émise.
La voiture est garée
Le mode d’aide au stationnement prend fin. Selon l’état de l’espace de
stationnement, le guidage vers la position à partir de laquelle le véhicule
devra avancer ou reculer ainsi que le fonctionnement automatique du
volant sont répétés à partir du moment où le véhicule commence à
reculer et jusqu’à ce que le véhicule soit garé, chaque fois que le volant
doit être manœuvré à plusieurs reprises après l’étape .
Procédure pour un stationnement en parallèle (mode d’aide au
stationnement en parallèle)
1
2
3
4
3

488
PRIUS PRIME_OM_OM47C77D_(D)
5-5. Utilisation des systèmes d’assistance à la conduite

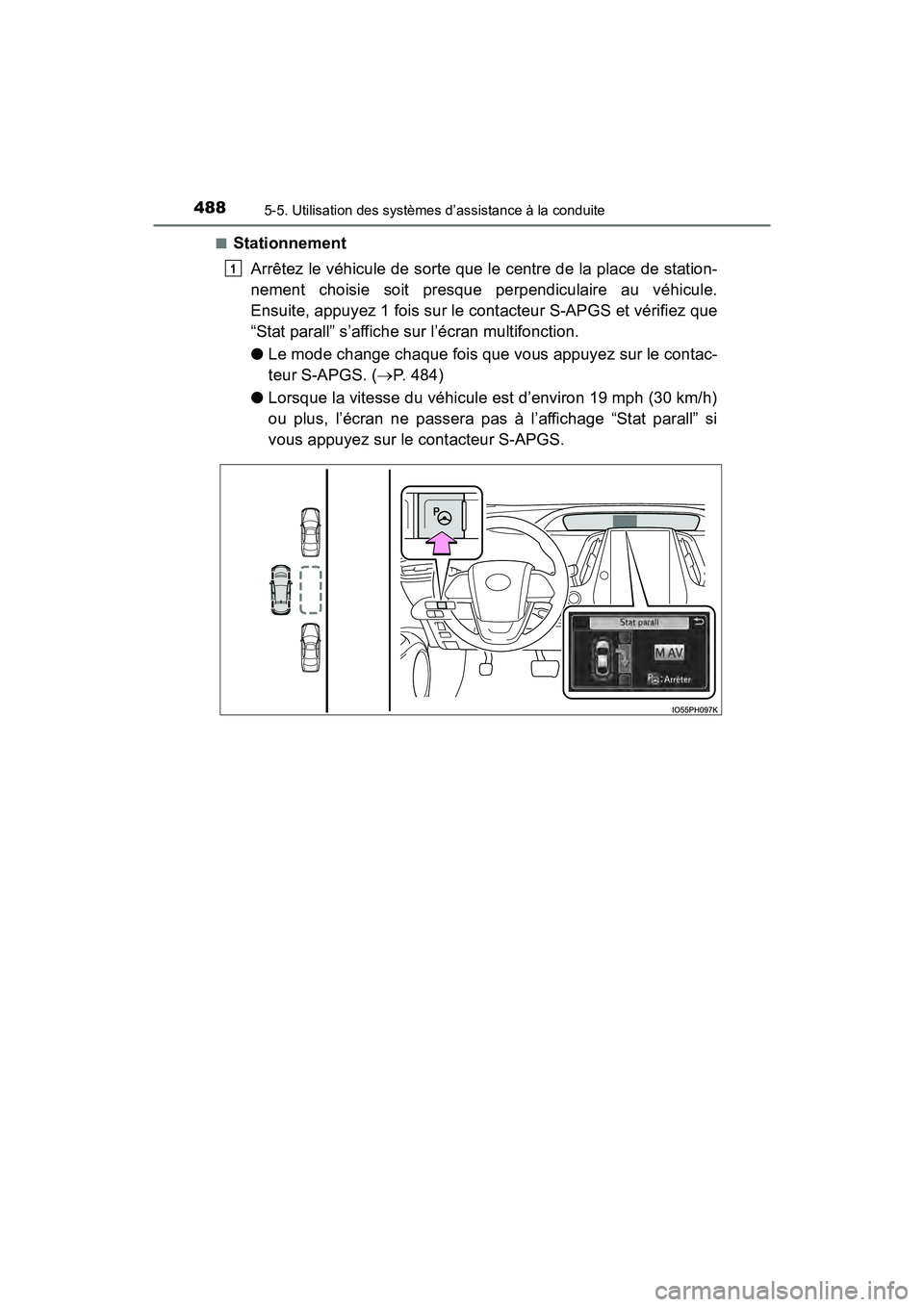

■StationnementArrêtez le véhicule de sorte que le centre de la place de station-
nement choisie soit presque perpendiculaire au véhicule.
Ensuite, appuyez 1 fois sur le contacteur S-APGS et vérifiez que
“Stat parall” s’affiche sur l’écran multifonction.
● Le mode change chaque fois que vous appuyez sur le contac-
teur S-APGS. ( P. 484)
● Lorsque la vitesse du véhicule est d’environ 19 mph (30 km/h)
ou plus, l’écran ne passera pas à l’affichage “Stat parall” si
vous appuyez sur le contacteur S-APGS.
1
