6597-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Ouvrez le hayon. (P. 304)
Soulevez la plaque sous le cou-
vercle du compartiment et sor-
tez la trousse à outils.
Ouvrez la trousse à outils, puis sortez la poignée de cric et la clé
pour écrous de roue.
Après avoir utilisé les outils, rangez-les en suivant les étapes précé-
dentes dans l’ordre inverse.
Sortie des outils
1
2
3

660
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Tirez le couvercle pour décro-
cher les languettes, et retirez le
couvercle.
Tournez la partie pour des-
serrer le cric, puis sortez-le len-
tement.
Soyez prudent lors de la manipu-
lation du cric, car il pourrait deve-
nir chaud en fonction des
circonstances. (P. 658)
Si la partie ne peut pas être
desserrée, tournez-la à l’aide de
la poignée de cric.
Sortie du cric
1
2A
A

PRIUS PRIME_OM_OM47C77D_(D)
6617-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Calez les pneus.
Enlevez l’enjoliveur de roue à
l’aide de la clé.
Pour éviter de l’endommager,
couvrez l’extrémité de la clé d’un
chiffon.
Desserrez légèrement les
écrous de roue (un tour de clé).
Remplacement d’un pneu
1
Emplacement du pneuEmplacements des cales de roue
AvantCôté gaucheDerrière le pneu arrière droit
Côté droitDerrière le pneu arrière gauche
ArrièreCôté gaucheDevant le pneu avant droit
Côté droitDevant le pneu avant gauche
2
3

662
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Tournez à la main la partie
du cric jusqu’à ce que le centre
de la partie en retrait du cric
entre en contact avec le centre
du point de levage.
Assemblez la poignée de cric et
la clé pour écrous de roue tel
qu’indiqué sur l’illustration.
Soulevez le véhicule jusqu’à ce
que le pneu soit légèrement
décollé du sol.
Retirez tous les écrous de roue,
puis le pneu.
Lorsque vous déposez le pneu
au sol placez le pneu de façon à
ce que la jante soit tournée vers
le haut, afin d’éviter de rayer sa
surface.
Point de levage
4A
5
6
7

PRIUS PRIME_OM_OM47C77D_(D)
6637-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

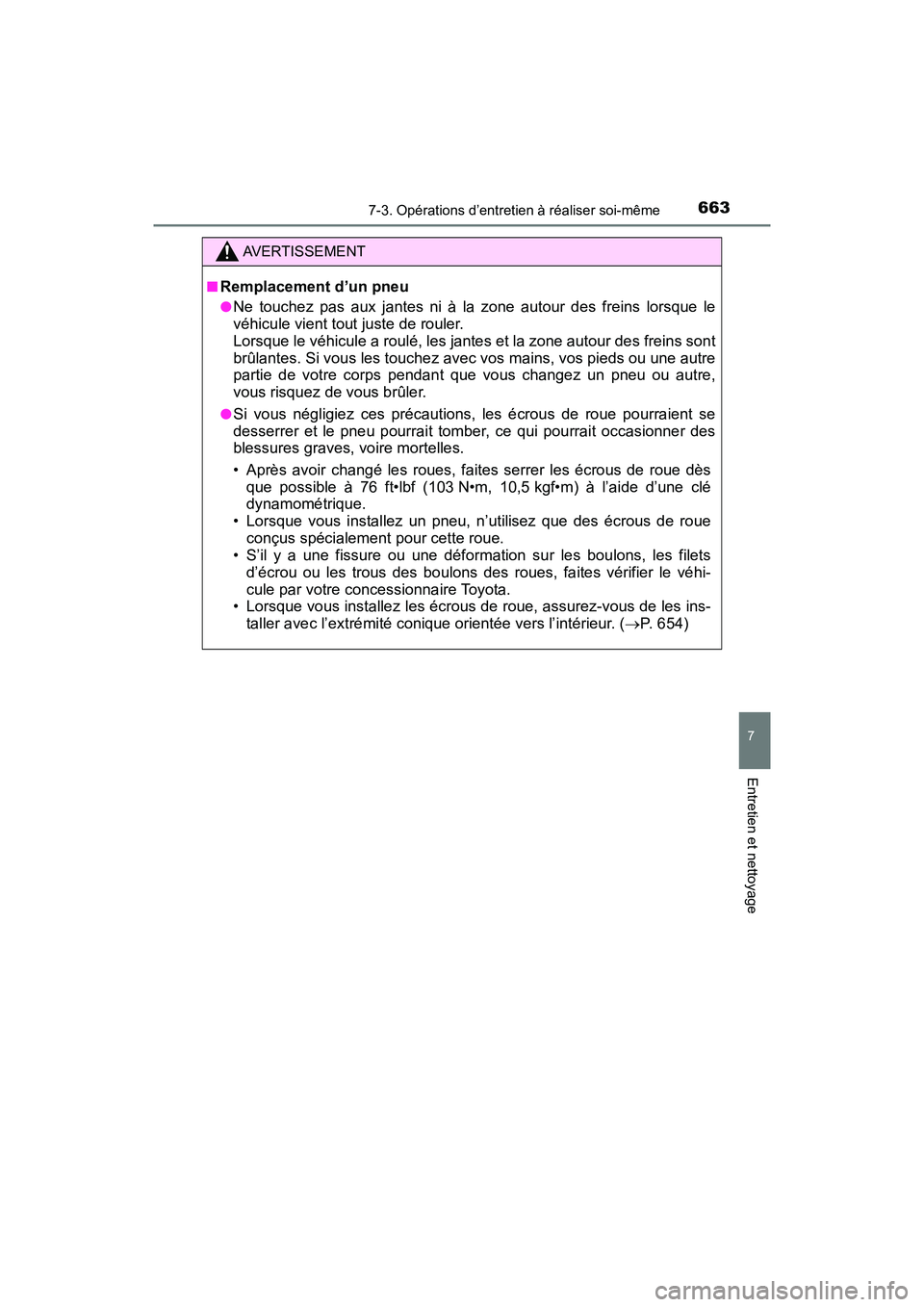

AVERTISSEMENT
■Remplacement d’un pneu
●Ne touchez pas aux jantes ni à la zone autour des freins lorsque le
véhicule vient tout juste de rouler.
Lorsque le véhicule a roulé, les jantes et la zone autour des freins sont
brûlantes. Si vous les touchez avec vos mains, vos pieds ou une autre
partie de votre corps pendant que vous changez un pneu ou autre,
vous risquez de vous brûler.
●Si vous négligiez ces précautions, les écrous de roue pourraient se
desserrer et le pneu pourrait tomber, ce qui pourrait occasionner des
blessures graves, voire mortelles.
• Après avoir changé les roues, faites serrer les écrous de roue dèsque possible à 76 ft•lbf (103 N•m, 10,5 kgf•m) à l’aide d’une clé
dynamométrique.
• Lorsque vous installez un pneu, n’utilisez que des écrous de roue conçus spécialement pour cette roue.
• S’il y a une fissure ou une déformation sur les boulons, les filets
d’écrou ou les trous des boulons des roues, faites vérifier le véhi-
cule par votre concessionnaire Toyota.
• Lorsque vous installez les écrous de roue, assurez-vous de les ins-
taller avec l’extrémité conique orientée vers l’intérieur. ( P. 654)

664
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Retirez toute souillure ou tout
corps étranger de la surface de
contact de la roue.
Si un corps étranger se retrouvait
sur la surface de contact de la
roue, les écrous de roue pour-
raient se desserrer pendant que
le véhicule est en mouvement,
provoquant le détachement du
pneu.
Installez le pneu et serrez légè-
rement chaque écrou de roue à
la main de façon à peu près
égale.
Serrez les écrous de roue
jusqu’à ce que les rondelles
entrent en contact avec la jante.
Abaissez le véhicule.
Serrez fermement chaque
écrou de roue deux à trois fois
dans l’ordre indiqué sur l’illus-
tration.
Couple de serrage :
76 ft•lbf (103 N•m, 10,5 kgf•m)
Installation du pneu
1
Rondelle
Jante2
3
4

PRIUS PRIME_OM_OM47C77D_(D)
6657-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Reposez l’enjoliveur de roue.
Tel qu’illustré, alignez la découpe
de l’enjoliveur de roue avec la
tige de soupape.
Rangez le cric et tous les outils.
■Point de levage
■Rangement du cric
5
Le repère indiquant le point de levage
est gravé sur le soubassement du véhi-
cule.
Insérez complètement le cric dans la
position de rangement, et tournez la
partie pour le fixer.
6
A

666
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
AVERTISSEMENT
■Après avoir utilisé les outils et le cric
Avant de conduire, assurez-vous que tous les outils et le cric sont bien
en place dans leur emplacement d’entreposage afin de réduire les
risques de blessure en cas de collision ou de freinage brusque.
NOTE
■Lors du remplacement des pneus
Lorsque vous retirez ou installez les roues, les pneus ou les capteurs de
pression et les émetteurs, contactez votre concessionnaire Toyota, car
les capteurs de pression et les émetteurs pourraient être endommagés
s’ils n’étaient pas manipulés correctement.

667
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Filtre du climatiseur
Désactivez le contacteur d’alimentation.
Vérifiez que le connecteur de charge n’est pas branché. De plus, n’utilisez
pas le climatiseur à distance pendant la procédure.
Ouvrez la portière du passager avant.
En laissant la portière ouverte, vous pouvez éviter que le climatiseur à dis-
tance ne fonctionne de façon imprévue. (P. 554)
Ouvrez la boîte à gants, puis
faites glisser l’amortisseur vers
l’extérieur.
Poussez de chaque côté de la
boîte à gants pour décrocher
les griffes, puis ouvrez lente-
ment et complètement la boîte
à gants tout en la soutenant.
Le filtre du climatiseur doit être remplacé régulièrement pour
assurer l’efficacité du climatiseur.
Remplacement du filtre du climatiseur
1
2
3
4

668
PRIUS PRIME_OM_OM47C77D_(D)
7-3. Opérations d’entretien à réaliser soi-même
La boîte à gants étant complè-
tement ouverte, soulevez légè-
rement la boîte à gants et tirez
vers le siège afin de détacher le
fond de la boîte à gants.
N’utilisez pas de force excessive si
la boîte à gants ne se détache pas
lorsque vous la tirez légèrement.
Au lieu de cela, tirez vers le siège
tout en ajustant légèrement la hau-
teur de la boîte à gants.
Retirez le couvercle du filtre.
Déverrouillez le couvercle du
filtre.
Déplacez le couvercle du filtre
dans la direction de la flèche,
puis sortez-le des griffes.
Retirez le boîtier du filtre.
Retirez le filtre du climatiseur
du boîtier et remplacez-le par
un filtre neuf.
Les repères “UP” indiqués sur le
filtre doivent pointer vers le haut.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
5
6
1
2
7
8
9
