TOYOTA PRIUS V 2018 Manuel du propriétaire (in French)

PRIUS v_OM_OM47B78D_(D)
5699-1. Caractéristiques
9
Caractéristiques du véhicule

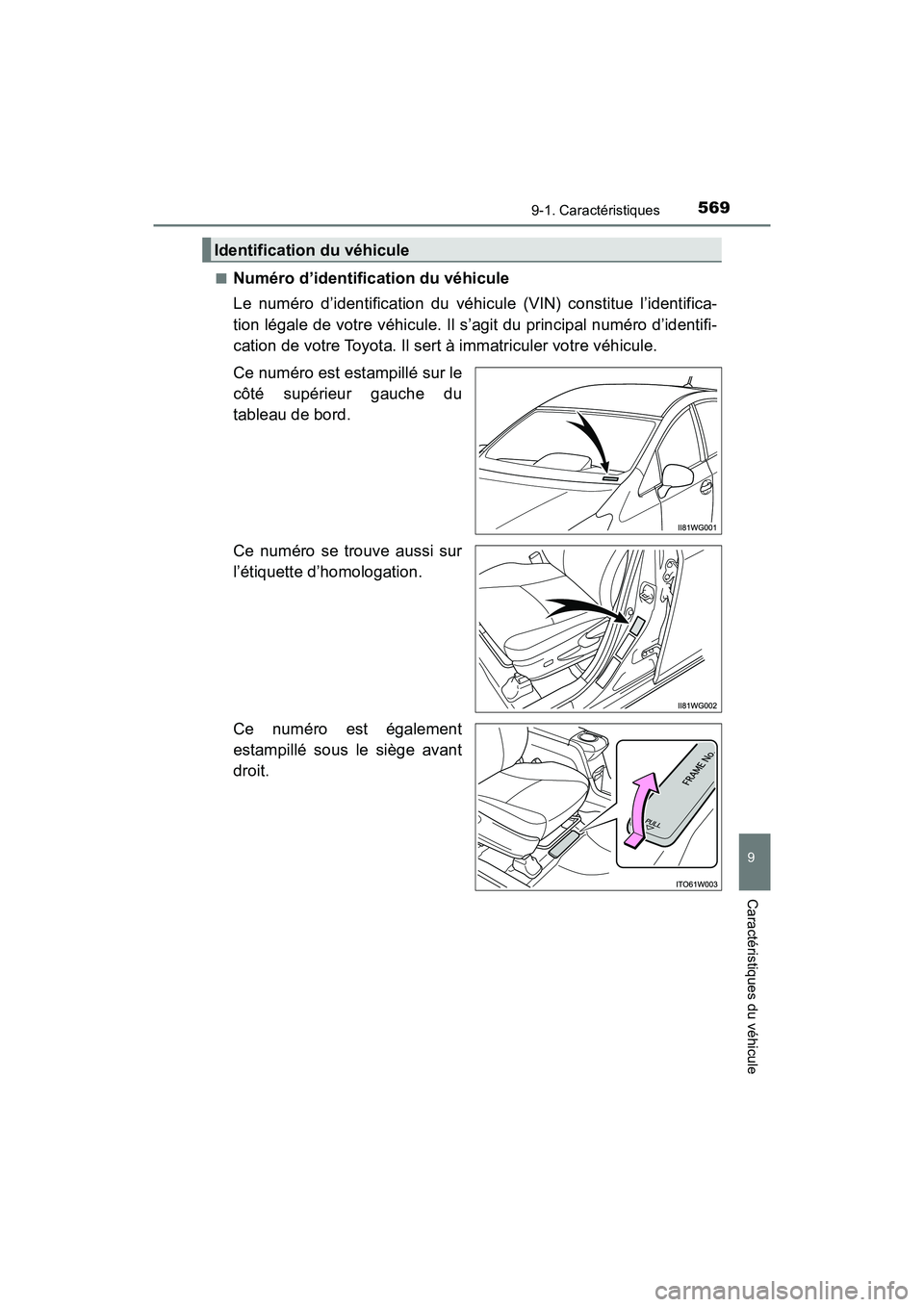

■Numéro d’identification du véhicule
Le numéro d’identification du véhicule (VIN) constitue l’identifica-
tion légale de votre véhicule. Il s’agit du principal numéro d’identifi-
cation de votre Toyota. Il sert à immatriculer votre véhicule.
Ce numéro est estampillé sur le
côté supérieur gauche du
tableau de bord.
Ce numéro se trouve aussi sur
l’étiquette d’homologation.
Ce numéro est également
estampillé sous le siège avant
droit.
Identification du véhicule

570
PRIUS v_OM_OM47B78D_(D)
9-1. Caractéristiques

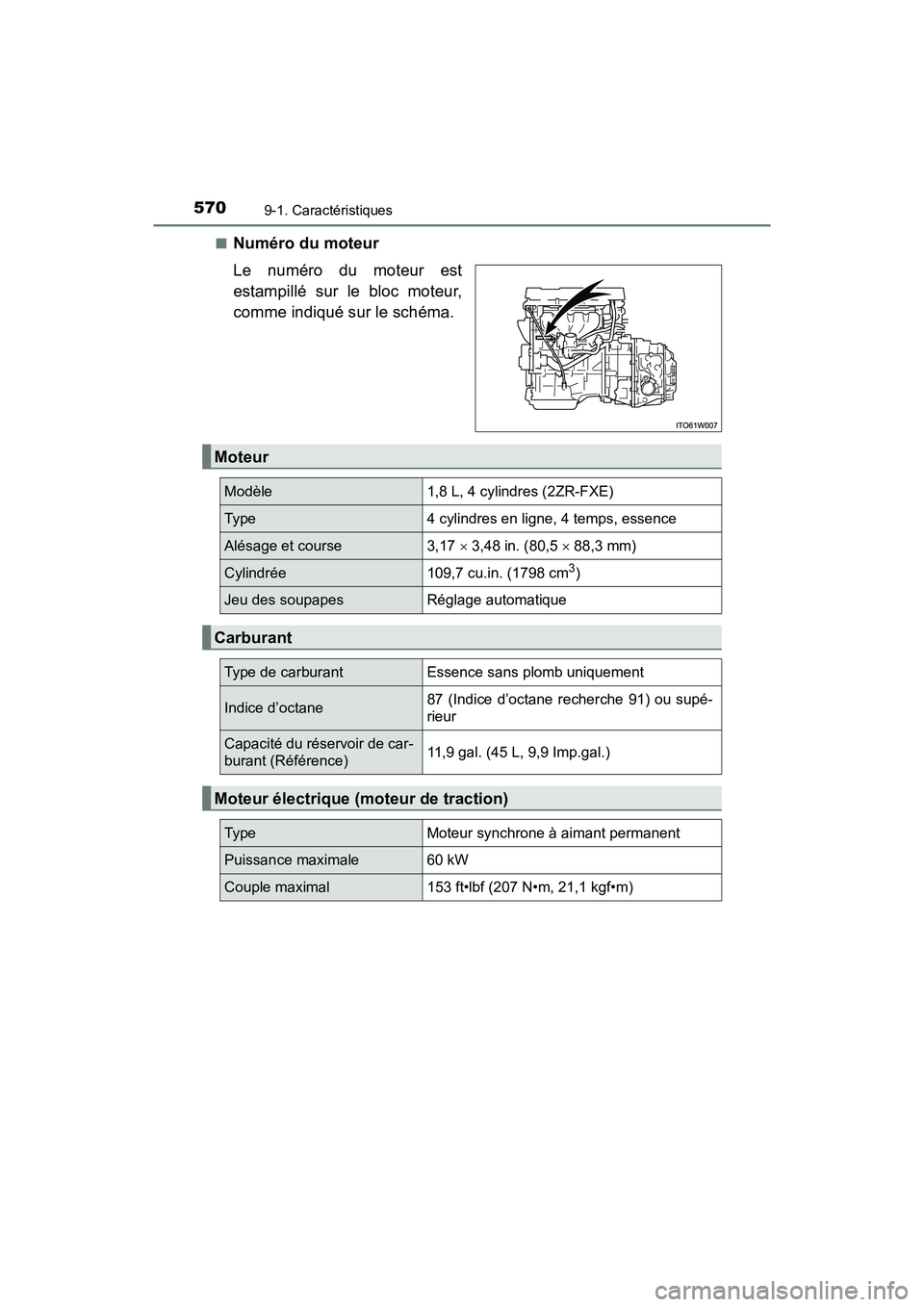

■Numéro du moteur
Le numéro du moteur est
estampillé sur le bloc moteur,
comme indiqué sur le schéma.
Moteur
Modèle1,8 L, 4 cylindres (2ZR-FXE)
Typ e4 cylindres en ligne, 4 temps, essence
Alésage et course3,17  3,48 in. (80,5  88,3 mm)
Cylindrée109,7 cu.in. (1798 cm3)
Jeu des soupapesRéglage automatique
Carburant
Type de carburantEssence sans plomb uniquement
Indice d’octane87 (Indice d’octane recherche 91) ou supé-
rieur
Capacité du réservoir de car-
burant (Référence)11,9 gal. (45 L, 9,9 Imp.gal.)
Moteur électrique (moteur de traction)
Typ eMoteur synchrone à aimant permanent
Puissance maximale60 kW
Couple maximal153 ft•lbf (207 N•m, 21,1 kgf•m)

PRIUS v_OM_OM47B78D_(D)
5719-1. Caractéristiques
9
Caractéristiques du véhicule
* : La quantité d’huile moteur est indiquée comme référence à des fins devidange d’huile moteur. Réchauffez le moteur et désactivez le système
hybride, attendez plus de 5 minutes, puis vérifiez le niveau d’huile sur la
jauge d’huile.

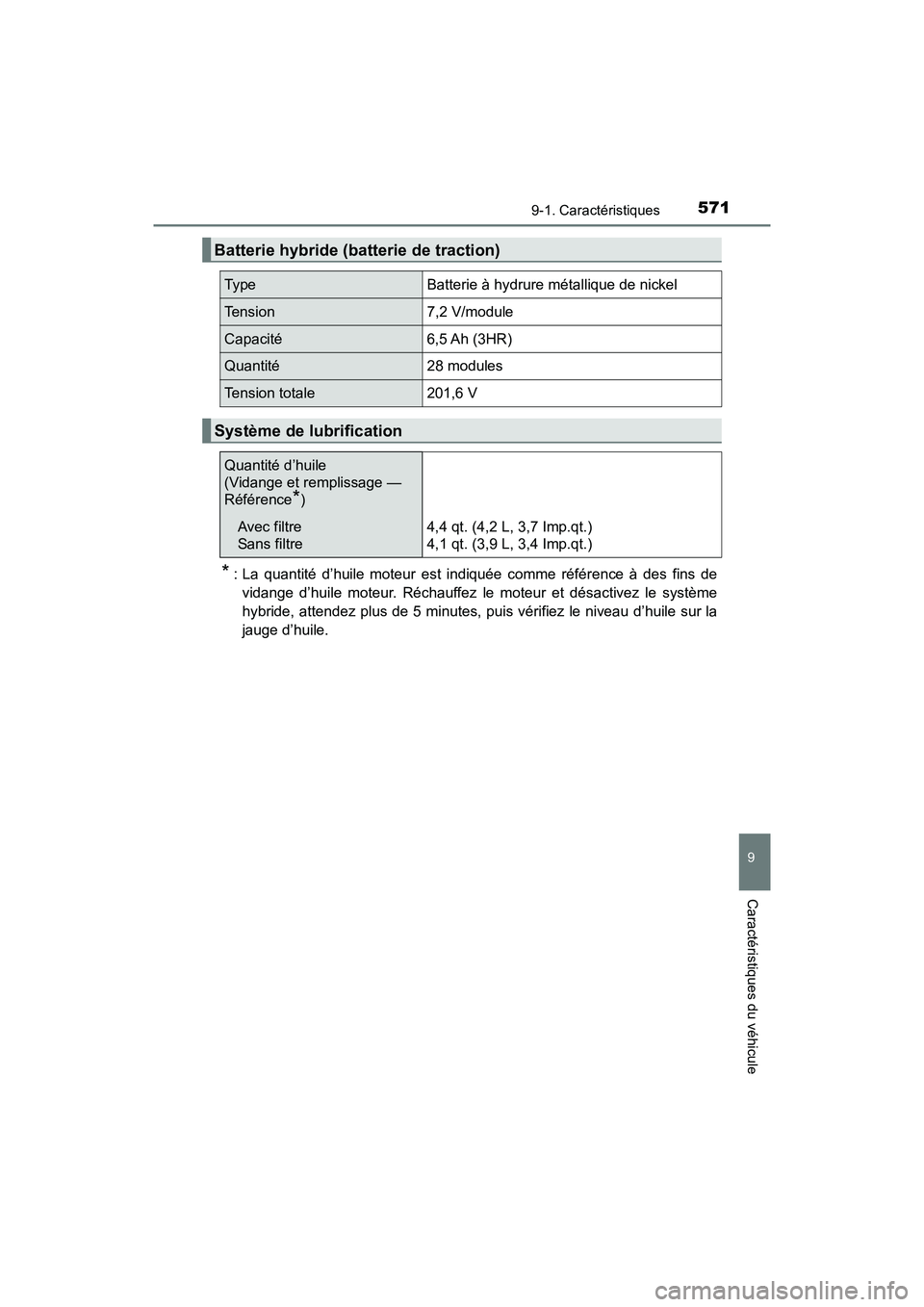

Batterie hybride (batterie de traction)
Typ eBatterie à hydrure métallique de nickel
Tension7,2 V/module
Capacité6,5 Ah (3HR)
Quantité28 modules
Tension totale201,6 V
Système de lubrification
Quantité d’huile
(Vidange et remplissage —
Référence
*)
Avec filtre
Sans filtre4,4 qt. (4,2 L, 3,7 Imp.qt.)
4,1 qt. (3,9 L, 3,4 Imp.qt.)

572
PRIUS v_OM_OM47B78D_(D)
9-1. Caractéristiques

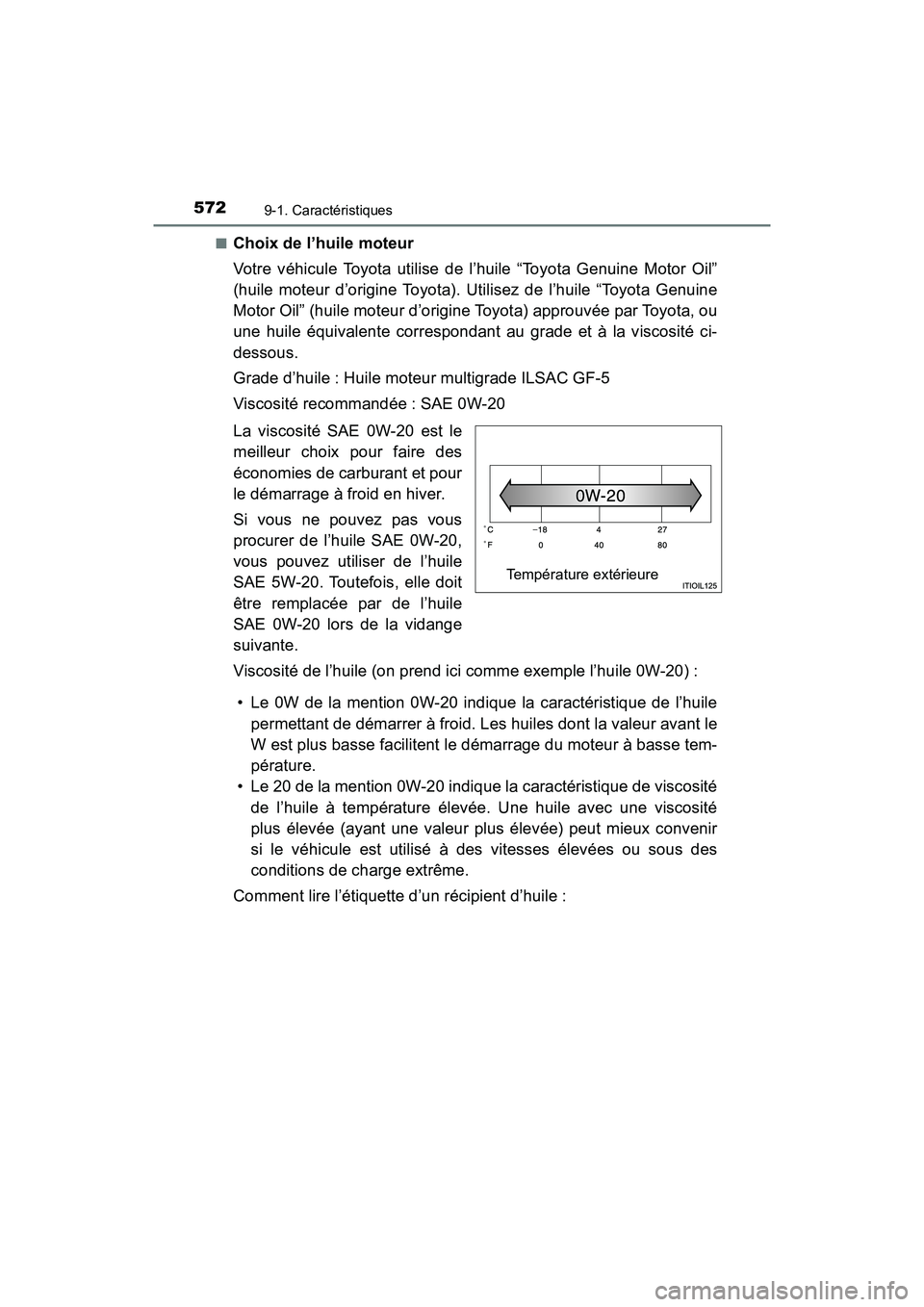

■Choix de l’huile moteur
Votre véhicule Toyota utilise de l’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota). Utilisez de l’huile “Toyota Genuine
Motor Oil” (huile moteur d’origine Toyota) approuvée par Toyota, ou
une huile équivalente correspondant au grade et à la viscosité ci-
dessous.
Grade d’huile : Huile moteur multigrade ILSAC GF-5
Viscosité recommandée : SAE 0W-20
La viscosité SAE 0W-20 est le
meilleur choix pour faire des
économies de carburant et pour
le démarrage à froid en hiver.
Si vous ne pouvez pas vous
procurer de l’huile SAE 0W-20,
vous pouvez utiliser de l’huile
SAE 5W-20. Toutefois, elle doit
être remplacée par de l’huile
SAE 0W-20 lors de la vidange
suivante.
Viscosité de l’huile (on prend ici comme exemple l’huile 0W-20) :• Le 0W de la mention 0W-20 indique la caractéristique de l’huile permettant de démarrer à froid. Les huiles dont la valeur avant le
W est plus basse facilitent le démarrage du moteur à basse tem-
pérature.
• Le 20 de la mention 0W-20 indique la caractéristique de viscosité
de l’huile à température élevée. Une huile avec une viscosité
plus élevée (ayant une valeur plus élevée) peut mieux convenir
si le véhicule est utilisé à des vitesses élevées ou sous des
conditions de charge extrême.
Comment lire l’étiquette d’un récipient d’huile :
Température extérieure

PRIUS v_OM_OM47B78D_(D)
5739-1. Caractéristiques
9
Caractéristiques du véhicule

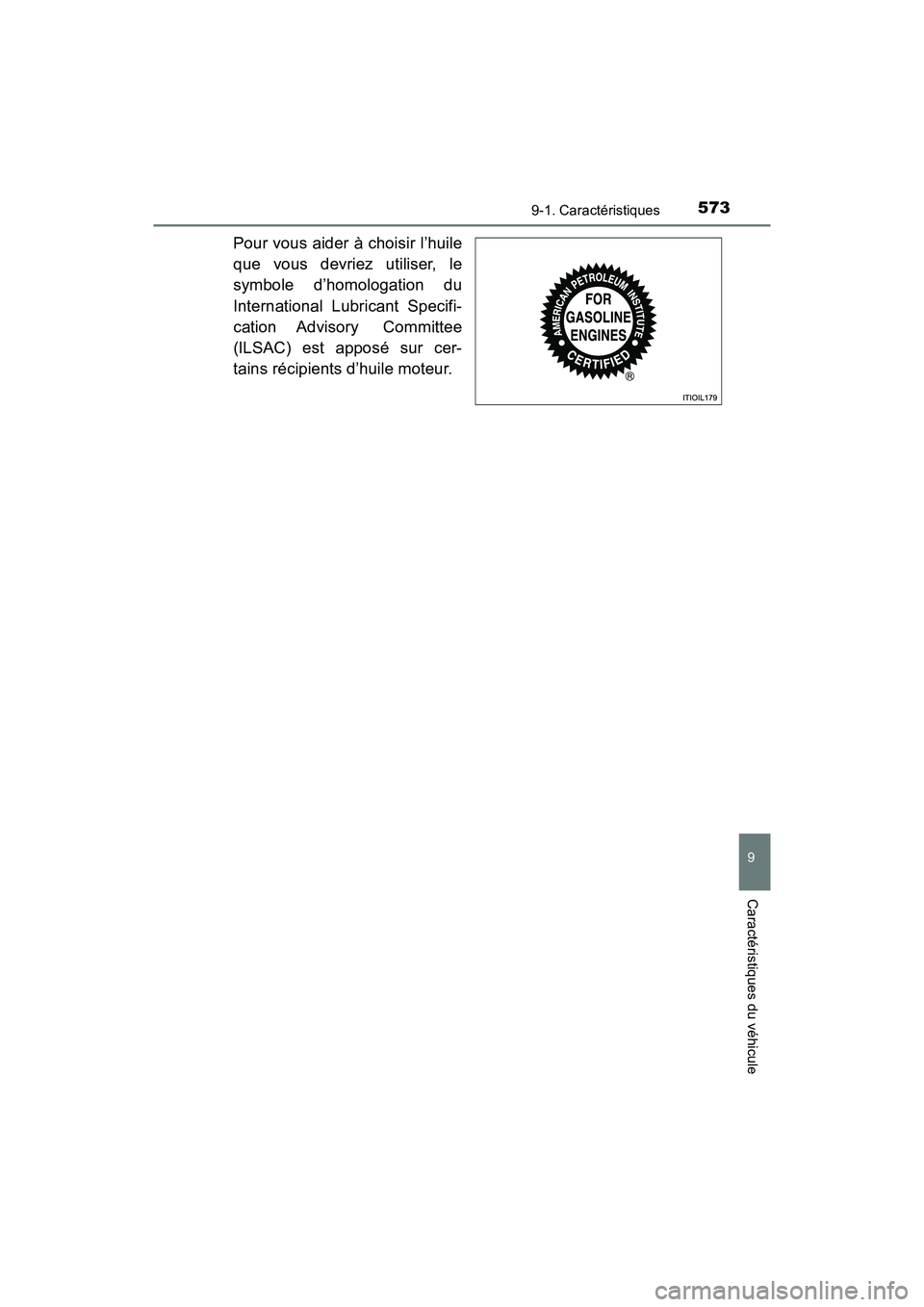

Pour vous aider à choisir l’huile
que vous devriez utiliser, le
symbole d’homologation du
International Lubricant Specifi-
cation Advisory Committee
(ILSAC) est apposé sur cer-
tains récipients d’huile moteur.

574
PRIUS v_OM_OM47B78D_(D)
9-1. Caractéristiques

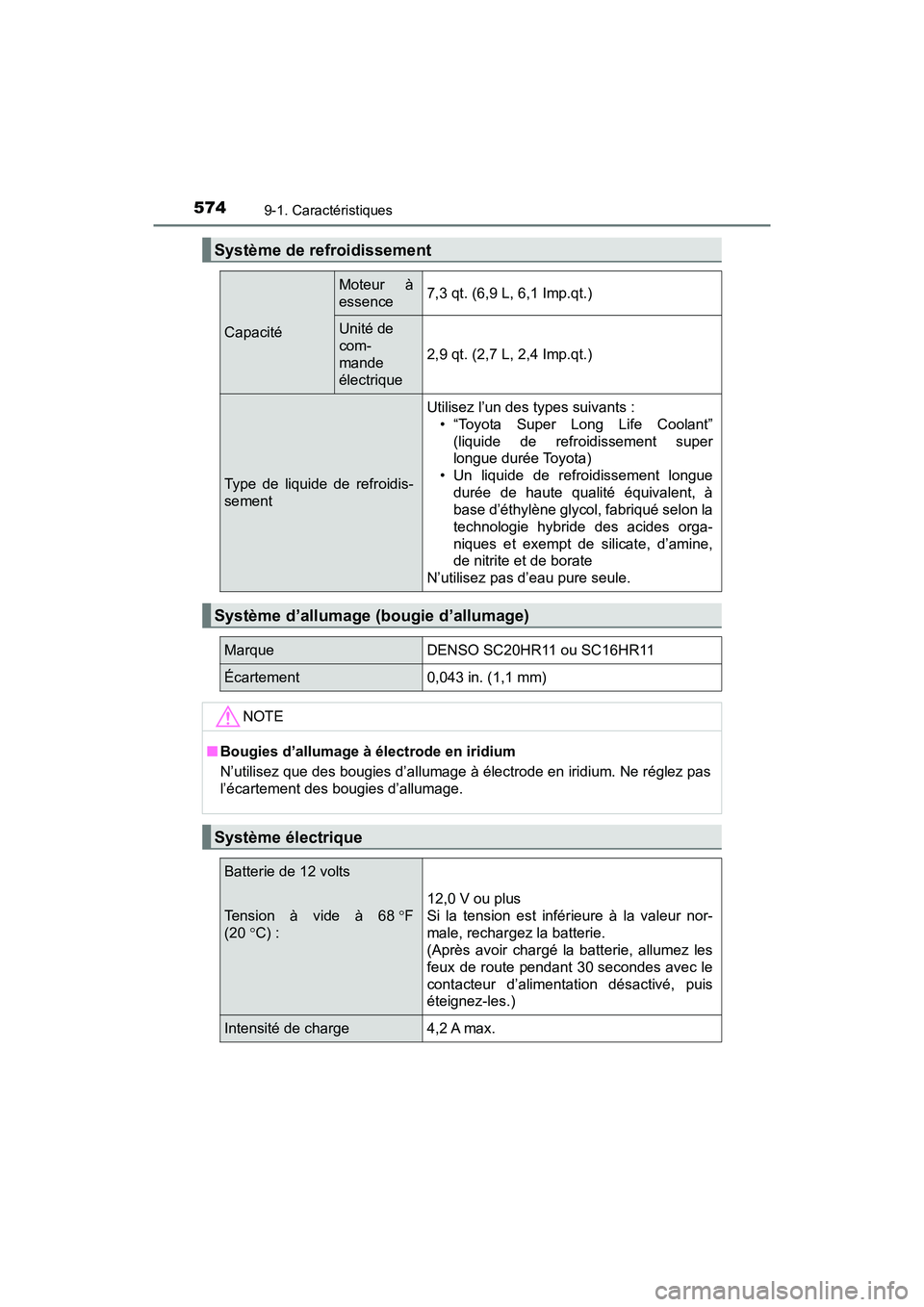

Système de refroidissement
Capacité
Moteur à
essence7,3 qt. (6,9 L, 6,1 Imp.qt.)
Unité de
com-
mande
électrique
2,9 qt. (2,7 L, 2,4 Imp.qt.)
Type de liquide de refroidis-
sement
Utilisez l’un des types suivants :• “Toyota Super Long Life Coolant”(liquide de refroidissement super
longue durée Toyota)
• Un liquide de refroidissement longue durée de haute qualité équivalent, à
base d’éthylène glycol, fabriqué selon la
technologie hybride des acides orga-
niques et exempt de silicate, d’amine,
de nitrite et de borate
N’utilisez pas d’eau pure seule.
Système d’allumage (bougie d’allumage)
MarqueDENSO SC20HR11 ou SC16HR11
Écartement0,043 in. (1,1 mm)
NOTE
■ Bougies d’allumage à électrode en iridium
N’utilisez que des bougies d’allumage à électrode en iridium. Ne réglez pas
l’écartement des bougies d’allumage.
Système électrique
Batterie de 12 volts
Tension à vide à 68 F
(20 C) :
12,0 V ou plus
Si la tension est inférieure à la valeur nor-
male, rechargez la batterie.
(Après avoir chargé la batterie, allumez les
feux de route pendant 30 secondes avec le
contacteur d’alimentation désactivé, puis
éteignez-les.)
Intensité de charge4,2 A max.

PRIUS v_OM_OM47B78D_(D)
5759-1. Caractéristiques
9
Caractéristiques du véhicule
* : La quantité de liquide est indiquée comme référence. Si un liquide doit être remplacé, contactez votre concessionnaire Toyota.
*1 : Garde minimale à la pédale lorsque la pédale est enfoncée avec uneforce de 44,1 lbf (196 N, 20,0 kgf) alors que le système hybride est en
marche.
*2 : Course de la pédale de frein de stationnement lorsqu’elle est enfoncéeavec une force de 67,5 lbf (300 N, 30,6 kgf).

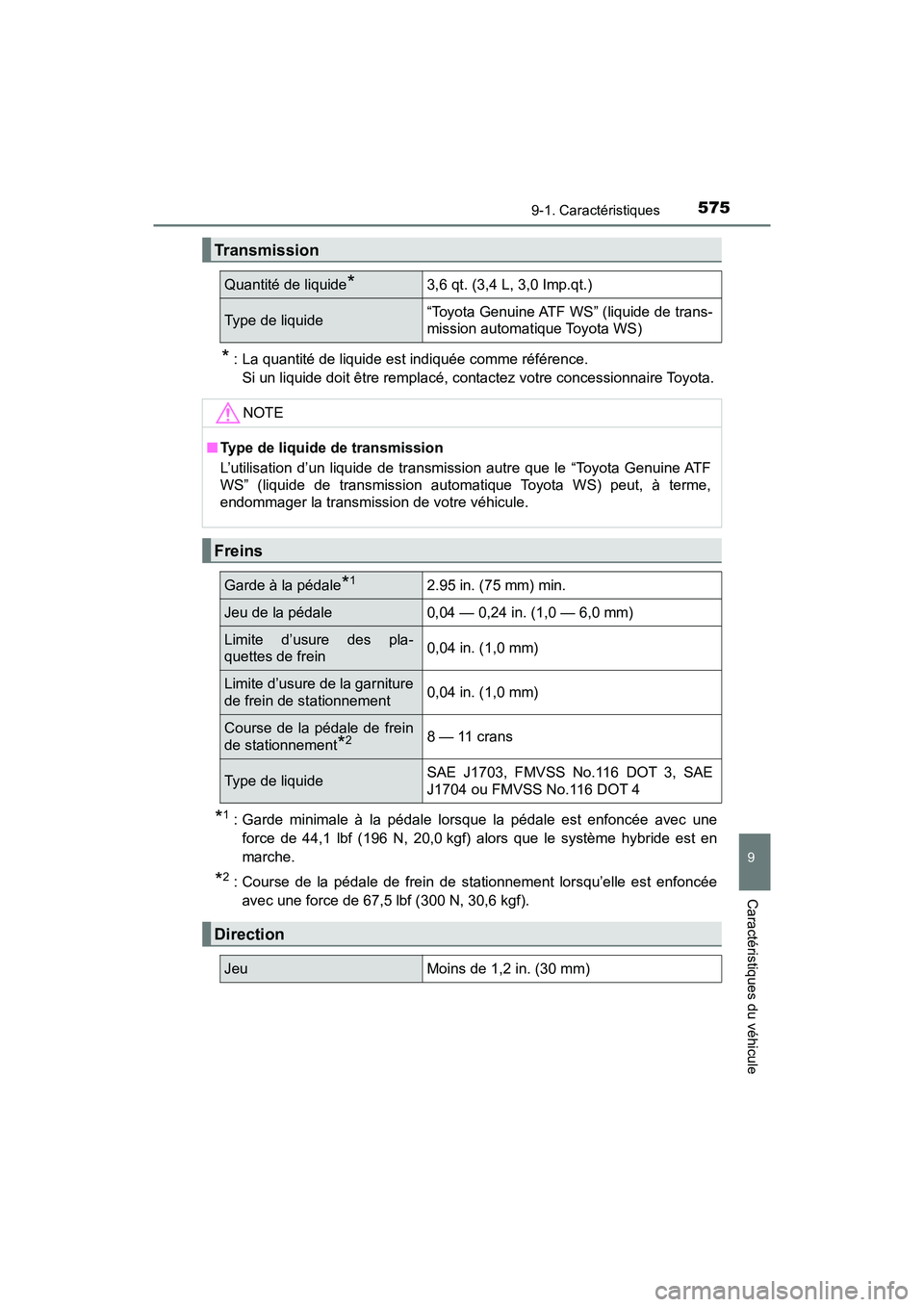

Transmission
Quantité de liquide*3,6 qt. (3,4 L, 3,0 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de trans-
mission automatique Toyota WS)
NOTE
■ Type de liquide de transmission
L’utilisation d’un liquide de transmission autre que le “Toyota Genuine ATF
WS” (liquide de transmission autom atique Toyota WS) peut, à terme,
endommager la transmission de votre véhicule.
Freins
Garde à la pédale*12.95 in. (75 mm) min.
Jeu de la pédale0,04 — 0,24 in. (1,0 — 6,0 mm)
Limite d’usure des pla-
quettes de frein0,04 in. (1,0 mm)
Limite d’usure de la garniture
de frein de stationnement0,04 in. (1,0 mm)
Course de la pédale de frein
de stationnement
*28 — 11 crans
Type de liquideSAE J1703, FMVSS No.116 DOT 3, SAE
J1704 ou FMVSS No.116 DOT 4
Direction
JeuMoins de 1,2 in. (30 mm)

576
PRIUS v_OM_OM47B78D_(D)
9-1. Caractéristiques
Type A
Type B
Pneu de secours compact
Pneus et roues
Dimensions des pneusP205/60R16 91V
Pression de gonflage des
pneus
(Pression de gonflage des
pneus à froid recommandée)
36 psi (250 kPa, 2,5 kgf/cm2 ou bar)
Dimensions de la roue16  6 1/2J
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneusP215/50R17 90W
Pression de gonflage des
pneus
(Pression de gonflage des
pneus à froid recommandée)Pneu avant
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Pneu arrière
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Dimensions de la roue17  7J
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneusT145/70D17 106M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus à froid recommandée)
60 psi (420 kPa, 4,2 kgf/cm2 ou bar)
Dimensions de la roue17  4T
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)

PRIUS v_OM_OM47B78D_(D)
5779-1. Caractéristiques
9
Caractéristiques du véhicule

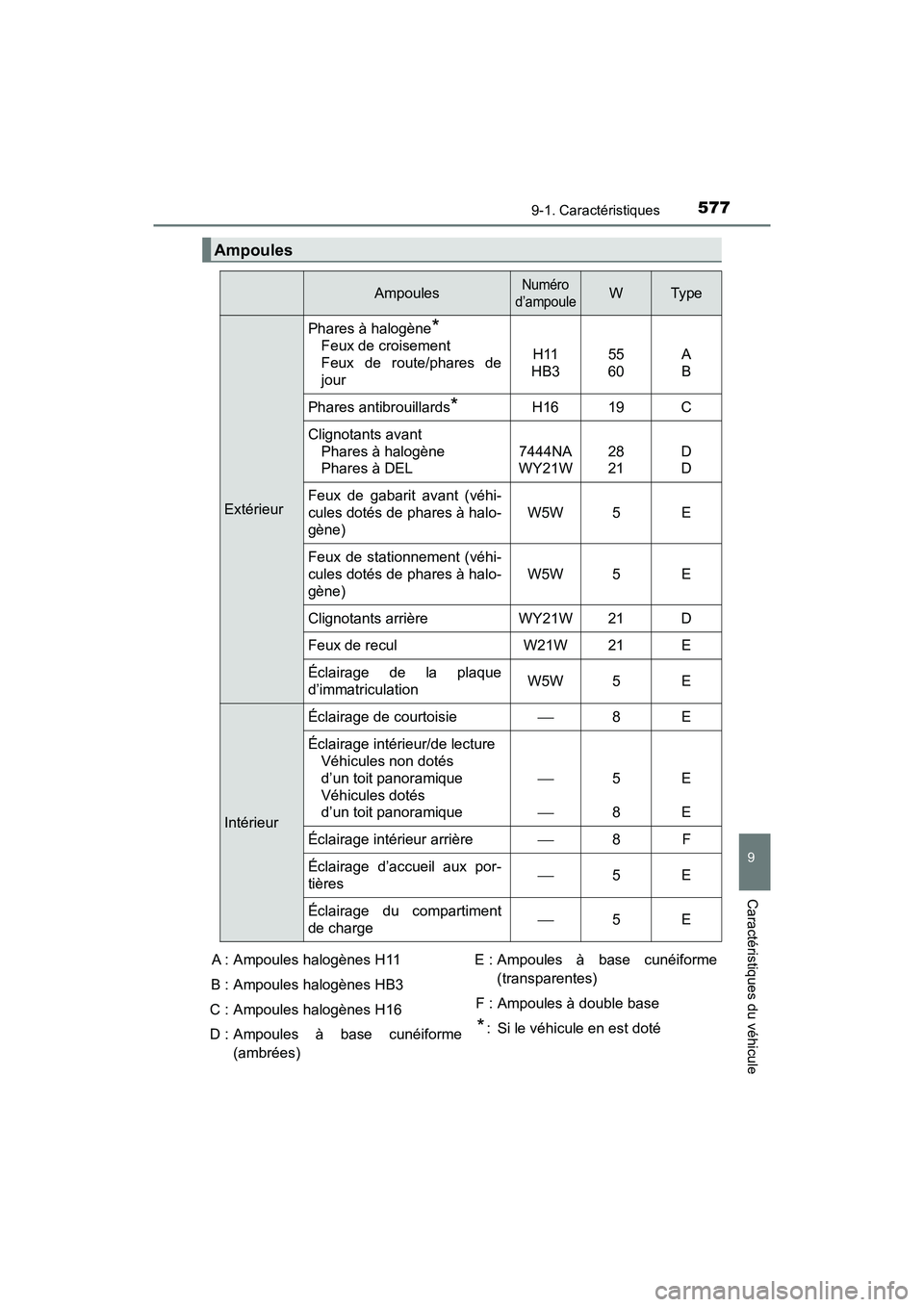

Ampoules
AmpoulesNuméro
d’ampouleWTy p e
Extérieur
Phares à halogène*
Feux de croisement
Feux de route/phares de
jourH11
HB355
60A
B
Phares antibrouillards*H1619C
Clignotants avant Phares à halogène
Phares à DEL
7444NA
WY21W28
21D
D
Feux de gabarit avant (véhi-
cules dotés de phares à halo-
gène)
W5W5E
Feux de stationnement (véhi-
cules dotés de phares à halo-
gène)
W5W5E
Clignotants arrièreWY21W21D
Feux de reculW21W21E
Éclairage de la plaque
d’immatriculationW5W5E
Intérieur
Éclairage de courtoisie8E
Éclairage intérieur/de lecture Véhicules non dotés
d’un toit panoramique
Véhicules dotés
d’un toit panoramique


5
8E
E
Éclairage intérieur arrière8F
Éclairage d’accueil aux por-
tières5E
Éclairage du compartiment
de charge5E
A : Ampoules halogènes H11
B : Ampoules halogènes HB3
C : Ampoules halogènes H16
D : Ampoules à base cunéiforme (ambrées) E : Ampoules à base cunéiforme
(transparentes)
F : Ampoules à double base
* : Si le véhicule en est doté

578
PRIUS v_OM_OM47B78D_(D)
9-1. Caractéristiques
Informations sur le carburant
■Qualité d’essence
Exceptionnellement, des problèmes de maniabilité peuvent être causés par
la marque d’essence que vous utilisez. Si les problèmes de maniabilité per-
sistent, essayez de changer de marque d’essence. Si cette mesure ne cor-
rige pas le problème, contactez votre concessionnaire Toyota.
■ Si le moteur cogne
●Adressez-vous à votre concessionnaire Toyota.
● Il se peut que vous entendiez parfois des cognements légers et de courte
durée lorsque vous accélérez ou montez une côte. Cela est normal et ne
doit pas vous inquiéter.
■ Normes de qualité d’essence
●Les fabricants automobiles des États-Unis, d’Europe et du Japon ont établi
une norme en matière de qualité du carburant, la Charte mondiale des car-
burants (World-Wide Fuel Charter – WW FC), qui doit être respectée dans le
monde entier.
● La Charte WWFC permet d’améliorer la qualité de l’air en encourageant la
diminution de gaz polluants et de mieux sati sfaire le client grâce à l’amélio-
ration des performances de son véhicule.
Utilisez exclusivement de l’essence sans plomb.
Choisissez l’indice d’octane 87 (Indice d’octane recherche 91)
ou supérieur. L’utilisation d’essence sans plomb avec un indice
d’octane inférieur à 87 risque de provoquer un cognement per-
sistant du moteur. À long terme, ce cognement peut endomma-
ger le moteur.
Utilisez de l’essence répondant au moins aux normes ASTM D4814
(États-Unis).
