TOYOTA PROACE 2018 Instrukcja obsługi (in Polish)

91
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Gdy lewe drzwi skrzydłowe są
niedomknięte (prawe drzwi nie są
w y k r y wa n e):
- na postoju z pracującym silnikiem, zapala się ta
kontrolka, czemu przez kilka
sekund towarzyszy komunikat
ostrzegawczy,
- podczas jazdy (prędkość powyżej 10 km/h), zapala się
ta kontrolka, czemu przez
kilka sekund towarzyszy
sygnał dźwiękowy i komunikat
ostrzegawczy.
Więcej informacji na temat kluczyka,
pilota lub Smart Entry & Start System, a
w szczególności na temat całkowitego
lub selektywnego odblokowywania
pojazdu podano w odpowiedniej części.

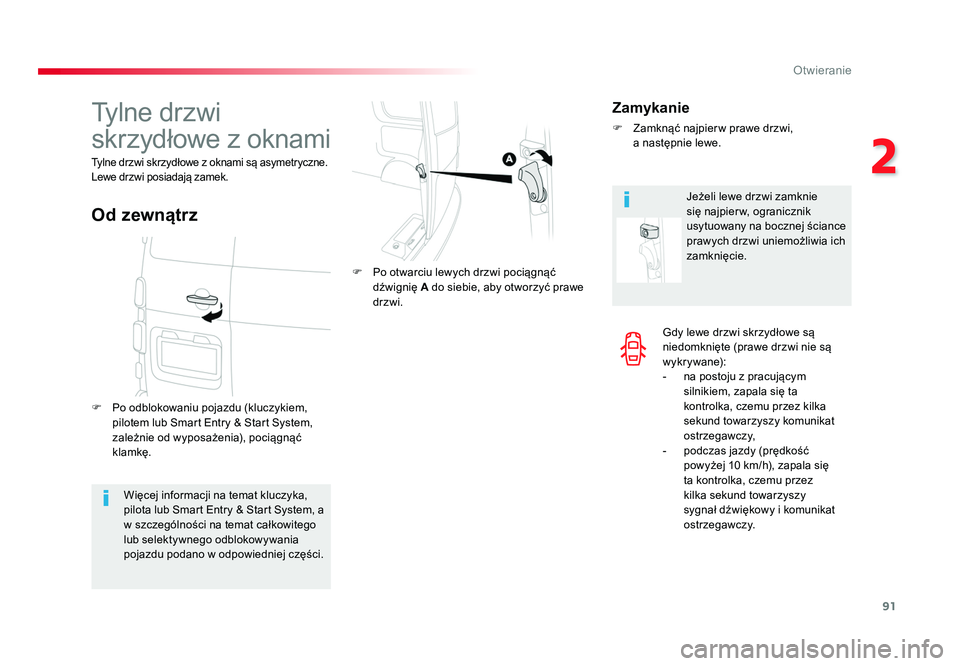

Tylne drzwi
skrzydłowe z oknami
Tylne drzwi skrzydłowe z oknami są asymetryczne.
Lewe drzwi posiadają zamek.
F Po odblokowaniu pojazdu (kluczykiem,
pilotem lub Smart Entry & Start System,
zależnie od wyposażenia), pociągnąć
klamkę. F Po otwarciu lewych drzwi pociągnąć
dźwignię A do siebie, aby otworzyć prawe
drzwi.
Od zewnątrz
Zamykanie
F Zamknąć najpier w prawe drzwi, a następnie lewe.
Jeżeli lewe drzwi zamknie
się najpier w, ogranicznik
usytuowany na bocznej ściance
prawych drzwi uniemożliwia ich
zamknięcie.
Proace_PL.indb 9101/08/2016 10:32

92
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016

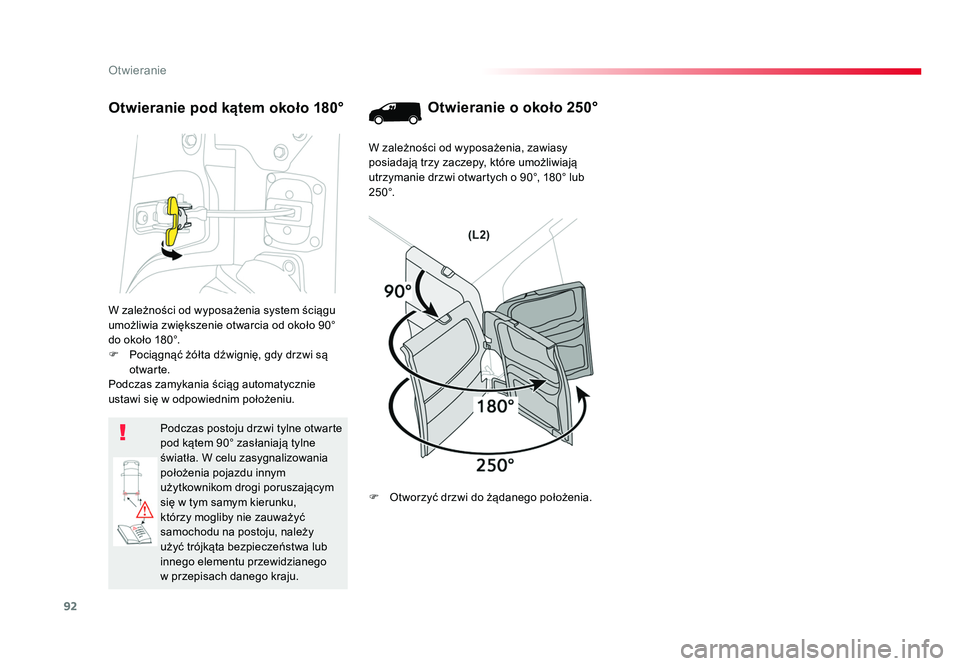

W zależności od wyposażenia system ściągu
umożliwia zwiększenie otwarcia od około 90°
do około 180°.
F Pociągnąć żółta dźwignię, gdy drzwi są otwarte.
Podczas zamykania ściąg automatycznie
ustawi się w odpowiednim położeniu.
Podczas postoju drzwi tylne otwarte
pod kątem 90° zasłaniają tylne
światła. W celu zasygnalizowania
położenia pojazdu innym
użytkownikom drogi poruszającym
się w tym samym kierunku,
którzy mogliby nie zauważyć
samochodu na postoju, należy
użyć trójkąta bezpieczeństwa lub
innego elementu przewidzianego
w przepisach danego kraju.
Otwieranie pod kątem około 180° Otwieranie o około 250°
W zależności od wyposażenia, zawiasy
posiadają trzy zaczepy, które umożliwiają
utrzymanie drzwi otwartych o 90°, 180° lub
2 5 0 °.
F Otworzyć drzwi do żądanego położenia.
Proace_PL.indb 9201/08/2016 10:32

93
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Jeżeli zabezpieczenie dzieci jest
włączone, klamka nie działa.
Więcej informacji na temat
Bezpieczeństwa dzieci zawiera
odpowiednia rubryka.
Od wewnątrz
Otwieranie
Funkcja wyboru kabiny
i przestrzeni ładunkowej
wyłączona i pojazd zaryglowany. Funkcja wyboru
kabiny
i przestrzeni ładunkowej
włączona i pojazd zaryglowany.
Drzwi lub pojazd odryglowane.
F Obrócić tę klamkę w dół, aby odryglować cał y pojazd i otworzyć prawe drzwi. F Obrócić tę klamkę w dół, aby odryglować
przestrzeń ładunkową i otworzyć prawe
drzwi.
F Obrócić tę klamkę w dół, aby otworzyć prawe drzwi.
Zamykanie
F Zamknąć najpier w prawe drzwi, a następnie lewe.
Pojazd zaryglowany i zabezpieczenie dzieci
wyłączone.
F Obrócić tę klamkę w dół, aby odryglować
cał y pojazd i otworzyć prawe drzwi.
Pojazd zaryglowany.
F Obrócić tę klamkę w dół, aby odryglować cał y pojazd i otworzyć prawe drzwi.
Pojazd odryglowany.
F Obrócić tę klamkę w dół, aby otworzyć prawe drzwi. Pojazd odryglowany i zabezpieczenie dzieci
wyłączone.
F Obrócić tę klamkę w dół, aby otworzyć
prawe drzwi.
Proace_PL.indb 9301/08/2016 10:32

94
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Więcej informacji na temat kluczyka,
pilota lub Smart Entry & Start System, a
w szczególności na temat całkowitego
lub selektywnego odblokowywania
pojazdu podano w odpowiedniej części.Więcej informacji na temat kluczyka,
pilota lub Smart Entry & Start System, a
w szczególności na temat całkowitego
lub selektywnego odblokowywania
pojazdu podano w odpowiedniej części.

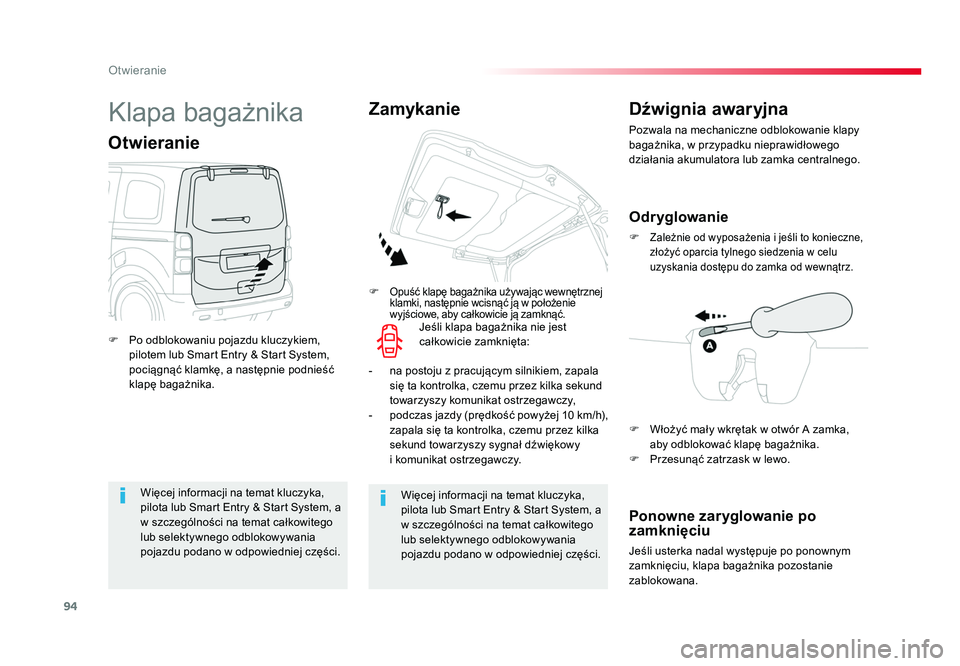

Klapa bagażnika
F Po odblokowaniu pojazdu kluczykiem,
pilotem lub Smart Entry & Start System,
pociągnąć klamkę, a następnie podnieść
klapę bagażnika.
Otwieranie
F Opuść klapę bagażnika używając wewnętrznej
klamki, następnie wcisnąć ją w położenie
wyjściowe, aby całkowicie ją zamknąć.
Zamykanie Dźwignia awaryjna
Pozwala na mechaniczne odblokowanie klapy
bagażnika, w przypadku nieprawidłowego
działania akumulatora lub zamka centralnego.
Odr yglowanie
F Zależnie od wyposażenia i jeśli to konieczne,
złożyć oparcia tylnego siedzenia w celu
uzyskania dostępu do zamka od wewnątrz.
Ponowne zaryglowanie po
zamknięciu
Jeśli usterka nadal występuje po ponownym
zamknięciu, klapa bagażnika pozostanie
zablokowana.
Jeśli klapa bagażnika nie jest
całkowicie zamknięta:
- na postoju z pracującym silnikiem, zapala się ta kontrolka, czemu przez kilka sekund
towarzyszy komunikat ostrzegawczy,
- podczas jazdy (prędkość pow y żej 10 km/h),
zapala się ta kontrolka, czemu przez kilka
sekund towarzyszy sygnał dźwiękowy
i komunikat ostrzegawczy. F Włożyć mały wkrętak w otwór A zamka,
aby odblokować klapę bagażnika.
F Przesunąć zatrzask w lewo.
Proace_PL.indb 9401/08/2016 10:32

95
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
System zabezpieczający i zapobiegający
kradzieży i włamaniu.
Alarm
Zabezpieczenie perymetryczne
System reaguje na otwarcie samochodu.
Alarm włącza się, gdy ktoś próbuje otworzyć
dowolne drzwi, klapę lub pokrywę silnika.
Funkcja autoochrony
System reaguje na próbę wyłączenia
jednego z elementów systemu.
Alarm włącza się w momencie próby
odłączenia lub uszkodzenia akumulatora,
przycisku lub przewodów syreny.
W sprawach prac przy układzie
alarmowym, skontaktować się
z autoryzowanym dealerem lub
punktem napraw Toyoty bądź innym
odpowiednio wykwalifikowanym i
wyposażonym fachowcem.
Ochrona wnętrzaOchrona wnętrza
System monitoruje zmianę objętości kabiny.
Alarm zostanie włączony, jeżeli ktoś zbije
szybę, przedostanie się do kabiny lub
przemieści się wewnątrz samochodu. System monitoruje jedynie zmianę objętości
kabiny
.
Alarm zostanie włączony, jeżeli ktoś zbije
szybę lub przedostanie się do kabiny
samochodu.
Nie włączy się w przypadku przedostania się
do przestrzeni ładunkowej .
Jeśli pojazd jest wyposażony w fuel
burner heater/remote controlled
fuel burner heater, monitorowanie
objętościowe nie jest zgodne z tym
systemem.
Więcej informacji na temat fuel burner
heater/remote controlled fuel burner
heater, podano w odpowiedniej części. F Zablokować pojazd układem „Smart Entry
& Start System.
Zabezpieczenie całkowite
Aktywacja
F Zaryglować samochód
przy użyciu pilota zdalnego
sterowania.
albo
System bezpieczeństwa jest aktywny: kontrolka
przycisku miga co sekundę, a kierunkowskazy
włączają się na około 2 sekundy.
Po poleceniu zablokowania pojazdu pilotem
lub układem Smart Entry & Start System,
uaktywnianie jest monitorowanie obwodowe
zewnętrzne po opóźnieniu 5 sekund,
monitorowanie objętościowe wewnętrzne.
Jeśli otwarte (drzwi, klapa bagażnika lub
tylne drzwi skrzydłowe z oknami, maska...)
nie zostaną całkowicie zamknięte, pojazd nie
jest zablokowany, ale monitorowanie zostanie
uaktywnione po upływie 45 sekund. F Wyłączyć zapłon i wysiąść z samochodu.
Proace_PL.indb 9501/08/2016 10:32

96
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016

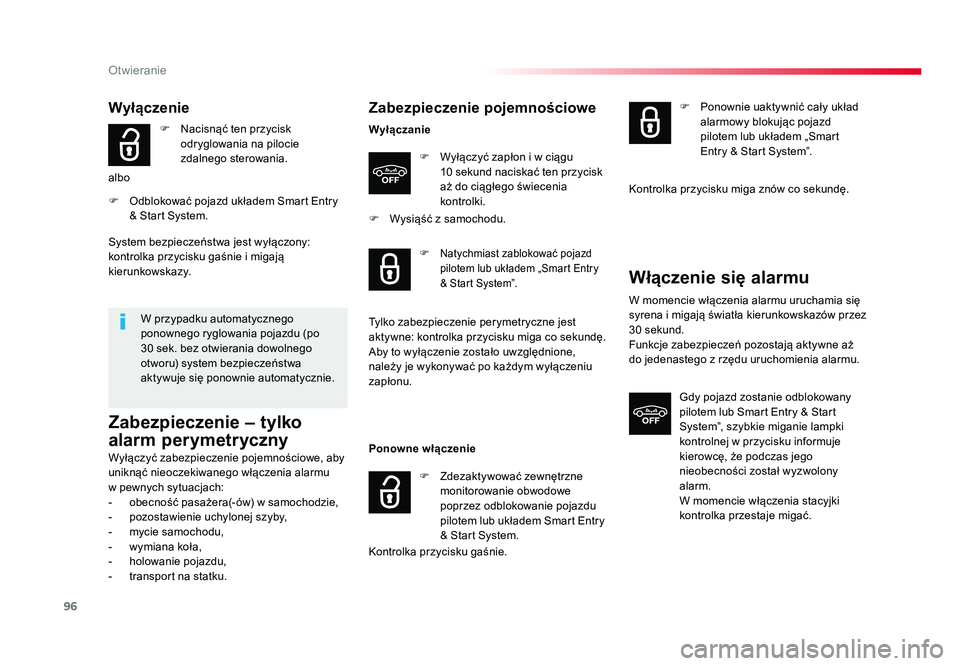

Wyłączenie
F Nacisnąć ten przycisk odryglowania na pilocie
zdalnego sterowania.
albo
F Odblokować pojazd układem Smart Entry & Start System.
W przypadku automatycznego
ponownego ryglowania pojazdu (po
30 sek. bez otwierania dowolnego
otworu) system bezpieczeństwa
aktywuje się ponownie automatycznie.
System bezpieczeństwa jest wyłączony:
kontrolka przycisku gaśnie i migają
kierunkowskazy.
Zabezpieczenie – tylko
alarm perymetryczny
Wyłączyć zabezpieczenie pojemnościowe, aby
uniknąć nieoczekiwanego włączenia alarmu
w pewnych sytuacjach:
-
obecność pasażera(-ów) w samochodzie,
- pozostawienie uchylonej szyby,
- mycie samochodu,
- wymiana koła,
- holowanie pojazdu,
- transport na statku.
Zabezpieczenie pojemnościowe
Wyłączanie
F Wyłączyć zapłon i w ciągu 10 sekund naciskać ten przycisk
aż do ciągłego świecenia
kontrolki.
F Wysiąść z samochodu.
Ponowne włączenie
Kontrolka przycisku gaśnie. F
Natychmiast zablokować pojazd
pilotem lub układem „Smart Entry
& Start System”.
Tylko zabezpieczenie perymetryczne jest
aktywne: kontrolka przycisku miga co sekundę.
Aby to wyłączenie zostało uwzględnione,
należy je wykonywać po każdym wyłączeniu
zapłonu.
F Zdezaktywować zewnętrzne monitorowanie obwodowe
poprzez odblokowanie pojazdu
pilotem lub układem Smart Entry
& Start System. F Ponownie uaktywnić cały układ
alarmowy blokując pojazd
pilotem lub układem „Smart
Entry & Start System”.
Kontrolka przycisku miga znów co sekundę.
Włączenie się alarmu
W momencie włączenia alarmu uruchamia się
syrena i migają światła kierunkowskazów przez
30 sekund.
Funkcje zabezpieczeń pozostają aktywne aż
do jedenastego z rzędu uruchomienia alarmu. Gdy pojazd zostanie odblokowany
pilotem lub Smart Entry & Start
System”, szybkie miganie lampki
kontrolnej w przycisku informuje
kierowcę, że podczas jego
nieobecności został wyzwolony
alarm.
W momencie włączenia stacyjki
kontrolka przestaje migać.
Proace_PL.indb 9601/08/2016 10:32

97
2
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016
Usterka pilota zdalnego sterowania
Aby wyłączyć zabezpieczenia:
F Odblokować pojazd kluczykiem (integralnym z pilotem z układem Smart
Entry & Start System) w zamku drzwi
kierowcy.
F Otworzyć drzwi; włącza się alarm.
F Włączyć zapłon; wyłącza się alarm. Kontrolka przycisku gaśnie.
Zamknięcie samochodu bez
włączania alarmu
F Zablokować lub zaryglować pojazd kluczykiem (integralnym z pilotem z Smart
Entry & Start System) w zamku drzwi
kierowcy.
Usterka działania
Po włączeniu zapłonu zapalenie się
na stałe kontrolki przycisku oznacza
usterkę systemu.
Musi go sprawdzić autoryzowany
dealer lub punkt napraw Toyoty bądź
inny odpowiednio wykwalifikowany i
wyposażony fachowiec.
Włączenie automatyczne
Ta funkcja jest niedostępna ani jako opcja, ani
seryjnie.
Dwie minuty po zamknięciu ostatniego otworu
system aktywuje się automatycznie.
F Aby uniknąć wywołania alarmu po wejściu do pojazdu, należy najpier w nacisnąć
przycisk odblokowania na pilocie lub
odblokować pojazd układem „Smart Entry
& Start System”.
Proace_PL.indb 9701/08/2016 10:32

98
Otwieranie
Jumpy _pl_Chap02_ouvertures_ed01-2016

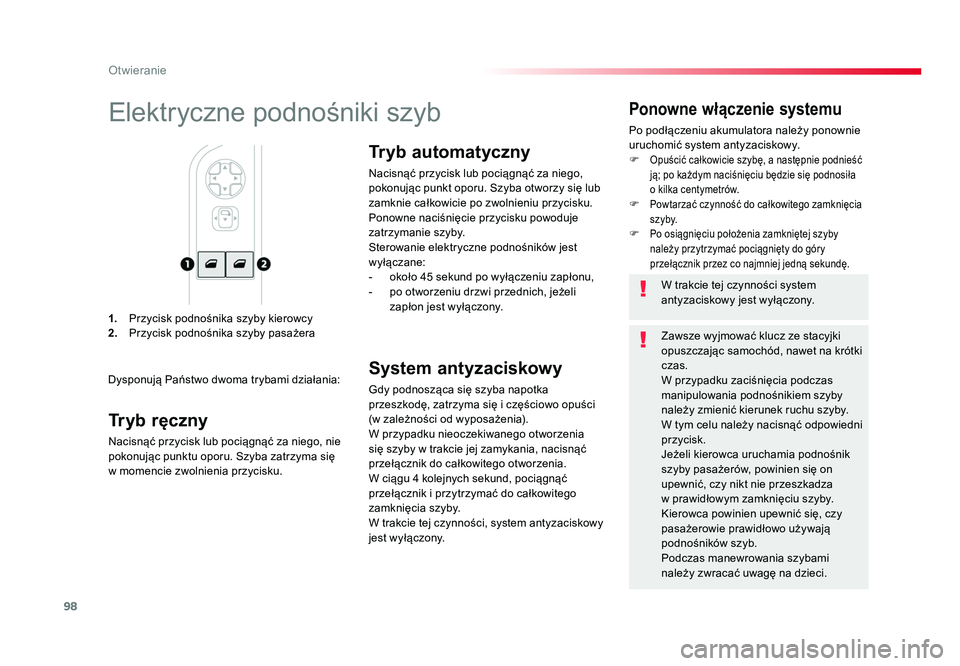

1. Przycisk podnośnika szyby kierowcy
2. Przycisk podnośnika szyby pasażera
Ponowne włączenie systemu
Po podłączeniu akumulatora należy ponownie
uruchomić system antyzaciskowy.
F
Opuścić całkowicie szybę, a następnie podnieść
ją; po każdym naciśnięciu będzie się podnosiła
o kilka centymetrów.
F Powtarzać czynność do całkowitego zamknięcia
s z y by.
F Po osiągnięciu położenia zamkniętej szyby
należy przytrzymać pociągnięty do góry
przełącznik przez co najmniej jedną sekundę.
Elektryczne podnośniki szyb
Dysponują Państwo dwoma trybami działania: W trakcie tej czynności system
antyzaciskowy jest wyłączony.
Zawsze wyjmować klucz ze stacyjki
opuszczając samochód, nawet na krótki
czas.
W przypadku zaciśnięcia podczas
manipulowania podnośnikiem szyby
należy zmienić kierunek ruchu szyby.
W tym celu należy nacisnąć odpowiedni
przycisk.
Jeżeli kierowca uruchamia podnośnik
szyby pasażerów, powinien się on
upewnić, czy nikt nie przeszkadza
w prawidłowym zamknięciu szyby.
Kierowca powinien upewnić się, czy
pasażerowie prawidłowo używają
podnośników szyb.
Podczas manewrowania szybami
należy zwracać uwagę na dzieci.
Tryb ręczny
Nacisnąć przycisk lub pociągnąć za niego, nie
pokonując punktu oporu. Szyba zatrzyma się
w momencie zwolnienia przycisku.
Tryb automatyczny
Nacisnąć przycisk lub pociągnąć za niego,
pokonując punkt oporu. Szyba otworzy się lub
zamknie całkowicie po zwolnieniu przycisku.
Ponowne naciśnięcie przycisku powoduje
zatrzymanie szyby.
Sterowanie elektryczne podnośników jest
wyłączane:
- około 45 sekund po wyłączeniu zapłonu,
- po otworzeniu drzwi przednich, jeżeli
zapłon jest wyłączony.
System antyzaciskowy
Gdy podnosząca się szyba napotka
przeszkodę, zatrzyma się i częściowo opuści
(w zależności od wyposażenia).
W przypadku nieoczekiwanego otworzenia
się szyby w trakcie jej zamykania, nacisnąć
przełącznik do całkowitego otworzenia.
W ciągu 4 kolejnych sekund, pociągnąć
przełącznik i przytrzymać do całkowitego
zamknięcia szyby.
W trakcie tej czynności, system antyzaciskowy
jest wyłączony.
Proace_PL.indb 9801/08/2016 10:32

99
3
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016

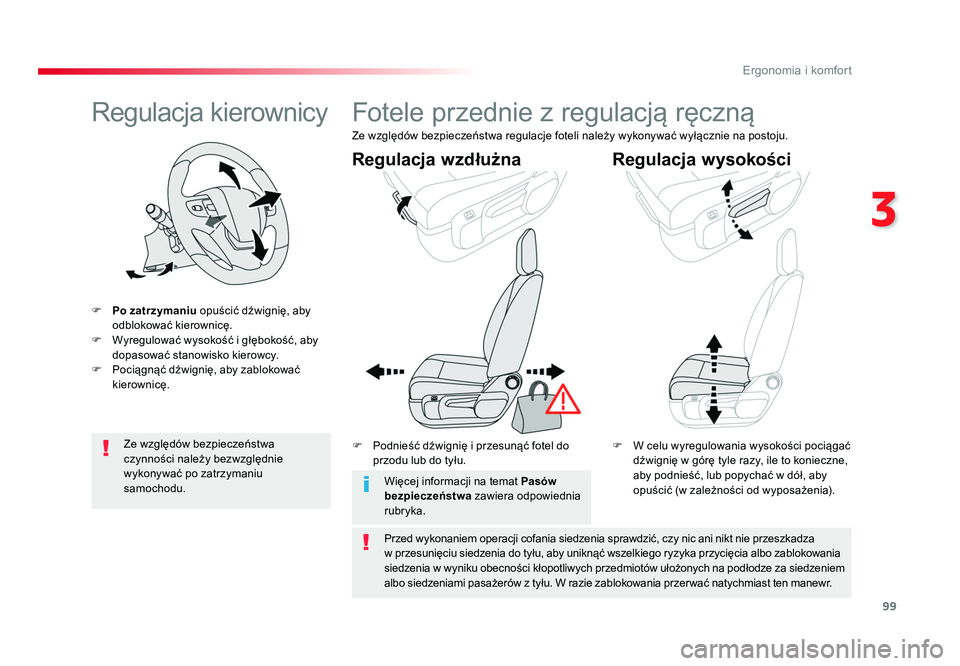

Regulacja kierownicy
F Po zatrzymaniu opuścić dźwignię, aby
odblokować kierownicę.
F Wyregulować wysokość i głębokość, aby dopasować stanowisko kierowcy.
F Pociągnąć dźwignię, aby zablokować kierownicę.
Ze względów bezpieczeństwa
czynności należy bezwzględnie
wykonywać po zatrzymaniu
samochodu.
Fotele przednie z regulacją ręczną
F Podnieść dźwignię i przesunąć fotel do przodu lub do tyłu. F W celu wyregulowania wysokości pociągać
dźwignię w górę tyle razy, ile to konieczne,
aby podnieść, lub popychać w dół, aby
opuścić (w zależności od wyposażenia).
Regulacja wzdłużna Regulacja wysokości
Ze względów bezpieczeństwa regulacje foteli należy wykonywać wyłącznie na postoju.
Przed wykonaniem operacji cofania siedzenia sprawdzić, czy nic ani nikt nie przeszkadza
w przesunięciu siedzenia do tyłu, aby uniknąć wszelkiego ryzyka przycięcia albo zablokowania
siedzenia w wyniku obecności kłopotliwych przedmiotów ułożonych na podłodze za siedzeniem
albo siedzeniami pasażerów z tyłu. W razie zablokowania przer wać natychmiast ten manewr.
Więcej informacji na temat Pasów
bezpieczeństwa
zawiera odpowiednia
rubryka.
Proace_PL.indb 9901/08/2016 10:32

100
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016

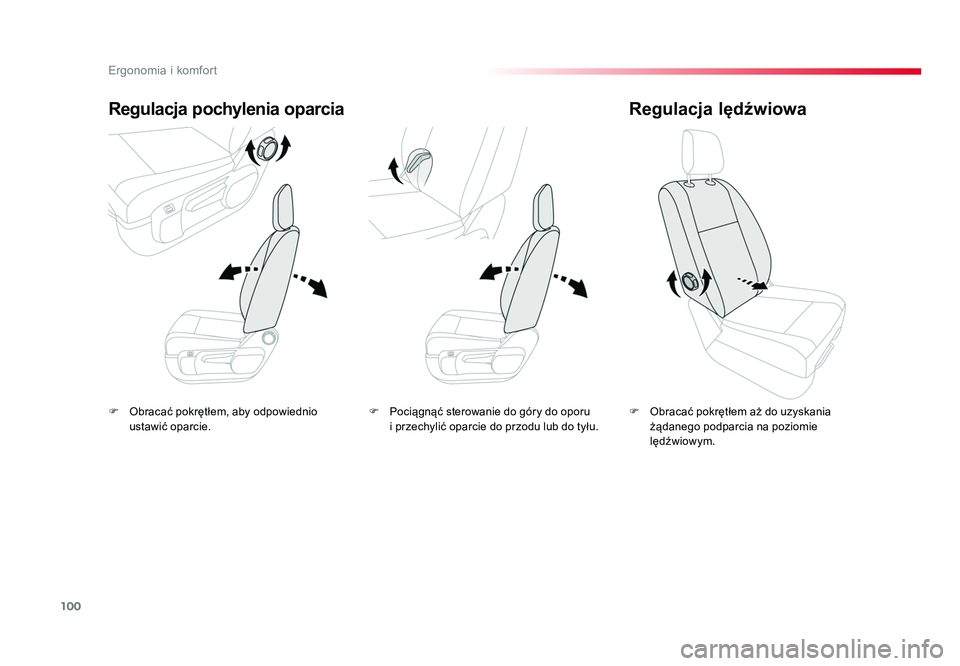

F Obracać pokrętłem, aby odpowiednio ustawić oparcie.
Regulacja pochylenia oparcia
F Obracać pokrętłem aż do uzyskania żądanego podparcia na poziomie
lędźwiowym.
Regulacja lędźwiowa
F Pociągnąć sterowanie do góry do oporu i przechylić oparcie do przodu lub do tyłu.
Proace_PL.indb 10001/08/2016 10:32
