TOYOTA PROACE 2018 Instrukcja obsługi (in Polish)

121
3
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016

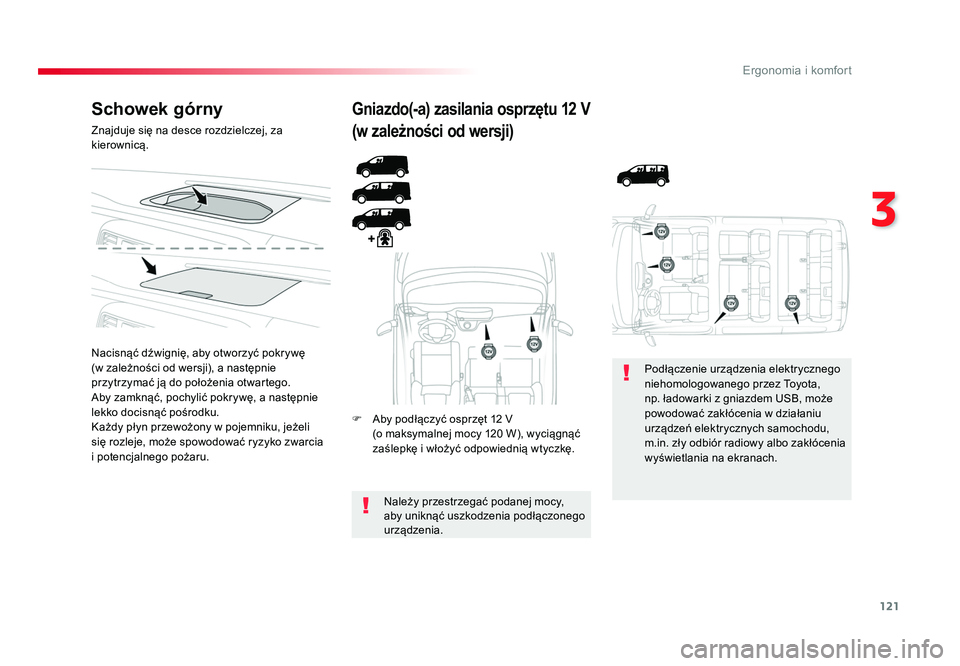

Schowek górny
Znajduje się na desce rozdzielczej, za
kierownicą.
Nacisnąć dźwignię, aby otworzyć pokrywę
(w zależności od wersji), a następnie
przytrzymać ją do położenia otwartego.
Aby zamknąć, pochylić pokrywę, a następnie
lekko docisnąć pośrodku.
Każdy płyn przewożony w pojemniku, jeżeli
się rozleje, może spowodować ryzyko zwarcia
i potencjalnego pożaru.
Gniazdo(-a) zasilania osprzętu 12 V
(w zależności od wersji)
F Aby podłączyć osprzęt 12 V (o maksymalnej mocy 120 W), wyciągnąć
zaślepkę i włożyć odpowiednią wtyczkę.
Należy przestrzegać podanej mocy,
aby uniknąć uszkodzenia podłączonego
urządzenia. Podłączenie urządzenia elektrycznego
niehomologowanego przez Toyota,
np. ładowarki z gniazdem USB, może
powodować zakłócenia w działaniu
urządzeń elektrycznych samochodu,
m.in. zły odbiór radiowy albo zakłócenia
wyświetlania na ekranach.
Proace_PL.indb 12101/08/2016 10:32

122
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
Gniazdo JACK
Umożliwia ono podłączenie urządzenia
przenośnego w celu odsłuchu plików audio
poprzez głośniki samochodowe.
Zarządzanie plikami odbywa się poprzez
urządzenie przenośne.
Więcej szczegółowych informacji
dotyczących użytkowania tego urządzenia
zawiera rubryka "Audio i telematyka ".
Zaczepy do mocowania
Wyposażenie
przestrzeni
ładunkowej
W celu zamocowania ładunku należy używać
zaczepów znajdujących się na tylnej podłodze.
Zaleca się ustawienie ciężkich ładunków jak
najbliżej kabiny, co poprawi bezpieczeństwo
w przypadku nagłego hamowania.
Należy unieruchomić ładunek, mocując go do
zaczepów znajdujących się na podłodze.Zależnie od poziomu wyposażenia samochód
może posiadać szereg elementów i udogodnień
zainstalowanych w przestrzeni ładunkowej.

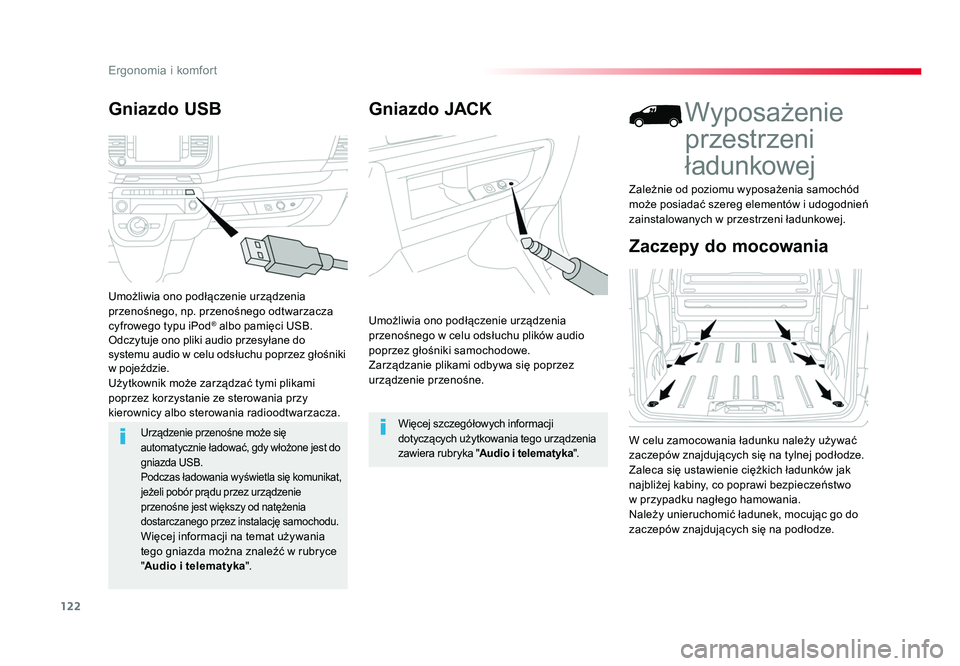

Gniazdo USB
Umożliwia ono podłączenie urządzenia
przenośnego, np. przenośnego odtwarzacza
cyfrowego typu iPod
® albo pamięci USB.
Odczytuje ono pliki audio przesyłane do
systemu audio w celu odsłuchu poprzez głośniki
w pojeździe.
Użytkownik może zarządzać tymi plikami
poprzez korzystanie ze sterowania przy
kierownicy albo sterowania radioodtwarzacza.
Urządzenie przenośne może się
automatycznie ładować, gdy włożone jest do
gniazda USB.
Podczas ładowania wyświetla się komunikat,
jeżeli pobór prądu przez urządzenie
przenośne jest większy od natężenia
dostarczanego przez instalację samochodu.
Więcej informacji na temat używania
tego gniazda można znaleźć w rubryce
" Audio i telematyka ".
Proace_PL.indb 12201/08/2016 10:32

123
3
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016

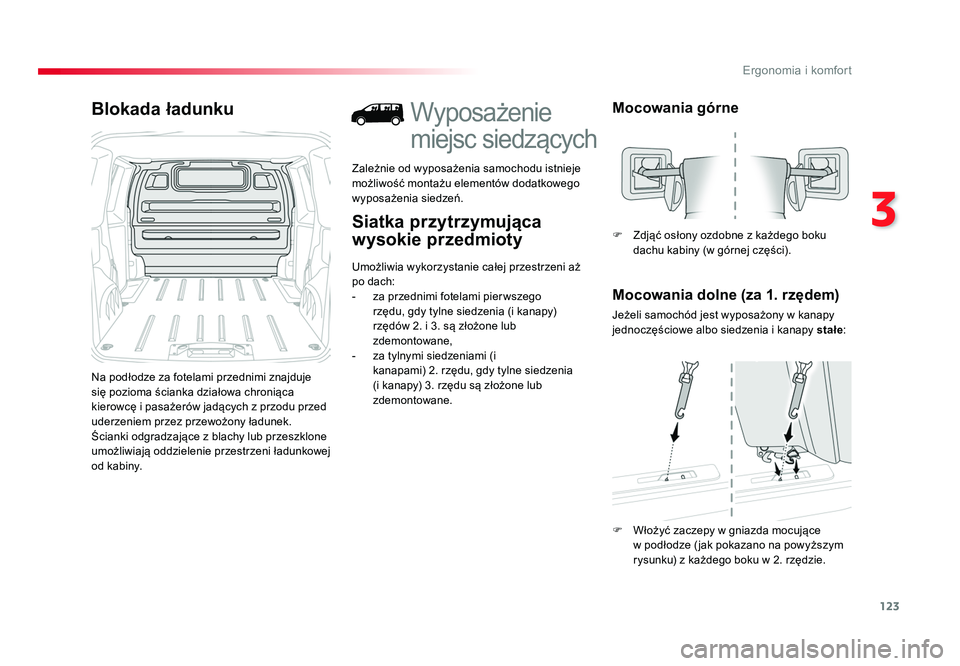

Blokada ładunku
Na podłodze za fotelami przednimi znajduje
się pozioma ścianka działowa chroniąca
kierowcę i pasażerów jadących z przodu przed
uderzeniem przez przewożony ładunek.
Ścianki odgradzające z blachy lub przeszklone
umożliwiają oddzielenie przestrzeni ładunkowej
od kabiny.
Siatka przytrzymująca
wysokie przedmioty
Wyposażenie
miejsc siedzących
Zależnie od wyposażenia samochodu istnieje
możliwość montażu elementów dodatkowego
wyposażenia siedzeń.
Umożliwia wykorzystanie całej przestrzeni aż
po dach:
- za przednimi fotelami pier wszego rzędu, gdy tylne siedzenia (i kanapy)
rzędów 2. i 3. są złożone lub
zdemontowane,
- za tylnymi siedzeniami (i kanapami) 2. rzędu, gdy tylne siedzenia
(i kanapy) 3. rzędu są złożone lub
zdemontowane.
Mocowania górne
Mocowania dolne (za 1. rzędem)
Jeżeli samochód jest wyposażony w kanapy
jednoczęściowe albo siedzenia i kanapy stałe:
F Zdjąć osłony ozdobne z każdego boku
dachu kabiny (w górnej części).
F Włożyć zaczepy w gniazda mocujące w podłodze ( jak pokazano na powyższym
rysunku) z każdego boku w 2. rzędzie.
Proace_PL.indb 12301/08/2016 10:32

124
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016

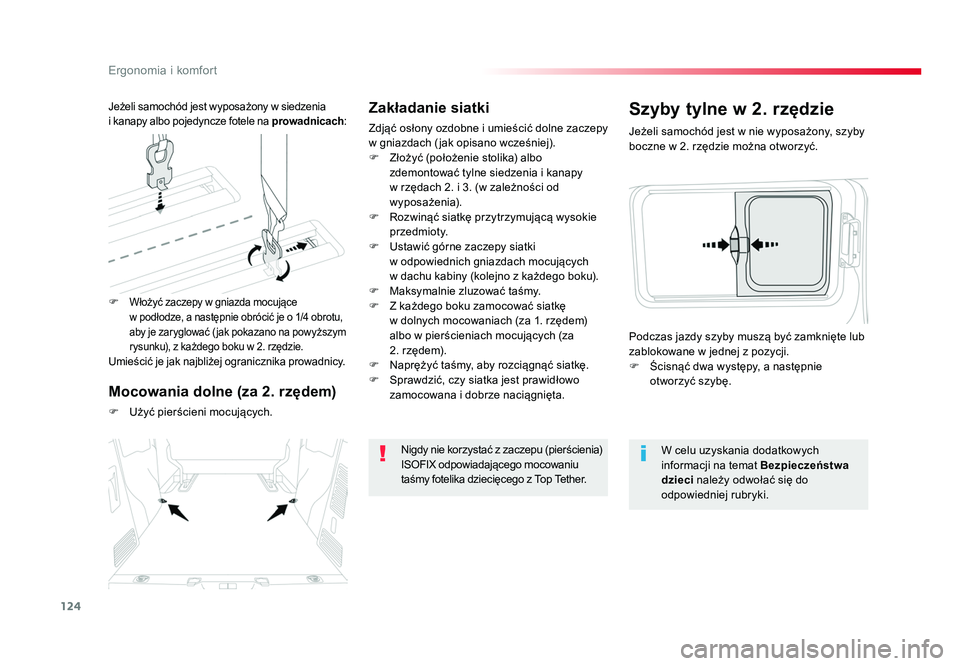

Zakładanie siatki
Zdjąć osłony ozdobne i umieścić dolne zaczepy
w gniazdach ( jak opisano wcześniej).
F Złożyć (położenie stolika) albo zdemontować tylne siedzenia i kanapy
w rzędach 2. i 3. (w zależności od
wyposażenia).
F Rozwinąć siatkę przytrzymującą wysokie p r ze dm i ot y.
F Ustawić górne zaczepy siatki w odpowiednich gniazdach mocujących
w dachu kabiny (kolejno z każdego boku).
F Maksymalnie zluzować taśmy.
F Z każdego boku zamocować siatkę w dolnych mocowaniach (za 1. rzędem)
albo w pierścieniach mocujących (za
2. r zę d e m).
F Naprężyć taśmy, aby rozciągnąć siatkę.
F Sprawdzić, czy siatka jest prawidłowo zamocowana i dobrze naciągnięta.
Nigdy nie korzystać z zaczepu (pierścienia)
ISOFIX odpowiadającego mocowaniu
taśmy fotelika dziecięcego z Top Tether.Jeżeli samochód jest w nie wyposażony, szyby
boczne w 2. rzędzie można otworzyć.
Szyby tylne w
2. rzędzie
W celu uzyskania dodatkowych
informacji na temat Bezpieczeństwa
dzieci należy odwołać się do
odpowiedniej rubryki.
Podczas jazdy szyby muszą być zamknięte lub
zablokowane w jednej z pozycji.
F Ścisnąć dwa występy, a następnie
otworzyć szybę.
F
Włożyć zaczepy w gniazda mocujące
w
podłodze, a następnie obrócić je o 1/4 obrotu,
aby je zaryglować ( jak pokazano na powyższym
rysunku), z każdego boku w 2. rzędzie.
Umieścić je jak najbliżej ogranicznika prowadnicy. Jeżeli samochód jest wyposażony w siedzenia
i kanapy albo pojedyncze fotele na prowadnicach:
Mocowania dolne (za 2. rzędem)
F Użyć pierścieni mocujących.
Proace_PL.indb 12401/08/2016 10:32

125
3
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
Temperatura
Wydatek powietrza
F Obrócić pokrętło
w celu uzyskania
wystarczającego
wydatku zapewniającego
komfort.
W przypadku ustawienia sterowania
wydatku powietrza w położeniu
minimum (wyłączenie systemu), komfort
cieplny nie jest regulowany. Możliwe
jest jednak odczuwanie niewielkiego
przepływu powietrza wynikającego
z przemieszczania się samochodu.

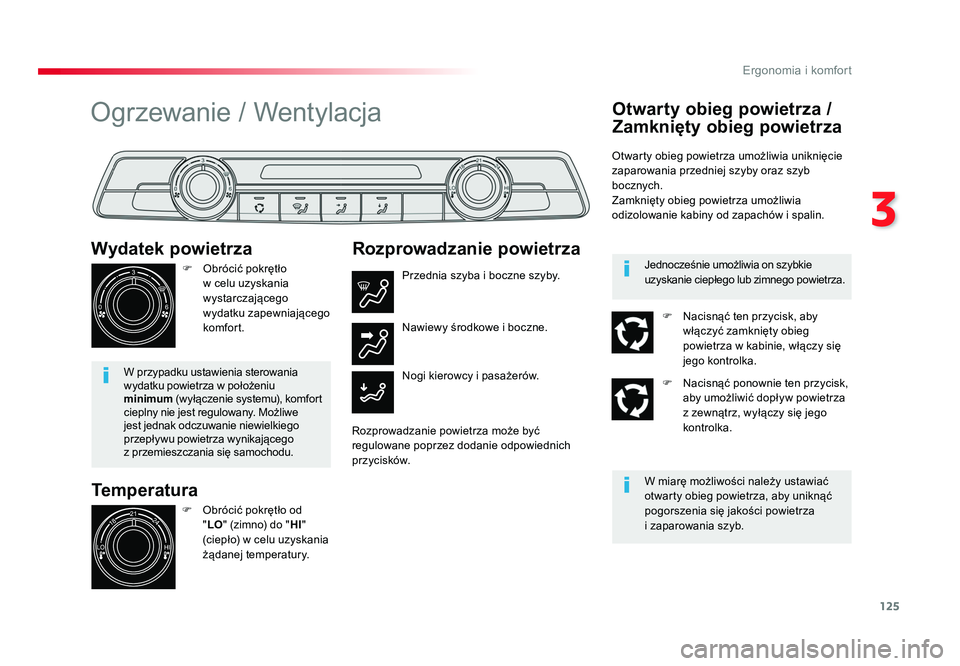

Ogrzewanie / Wentylacja
F Obrócić pokrętło od
"LO " (zimno) do " HI"
(ciepło) w celu uzyskania
żądanej temperatury.
Rozprowadzanie powietrza
Przednia szyba i boczne szyby.
Nogi kierowcy i pasażerów. Nawiewy środkowe i boczne.
Rozprowadzanie powietrza może być
regulowane poprzez dodanie odpowiednich
przycisków.
Otwarty obieg powietrza /
Zamknięty obieg powietrza
Otwarty obieg powietrza umożliwia uniknięcie
zaparowania przedniej szyby oraz szyb
bocznych.
Zamknięty obieg powietrza umożliwia
odizolowanie kabiny od zapachów i spalin.
W miarę możliwości należy ustawiać
otwarty obieg powietrza, aby uniknąć
pogorszenia się jakości powietrza
i zaparowania szyb. Jednocześnie umożliwia on szybkie
uzyskanie ciepłego lub zimnego powietrza.F Nacisnąć ten przycisk, aby włączyć zamknięty obieg
powietrza w kabinie, włączy się
jego kontrolka.
F Nacisnąć ponownie ten przycisk, aby umożliwić dopływ powietrza
z zewnątrz, wyłączy się jego
kontrolka.
Proace_PL.indb 12501/08/2016 10:32

126
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
System klimatyzacji działa wyłącznie przy włączonym silniku.

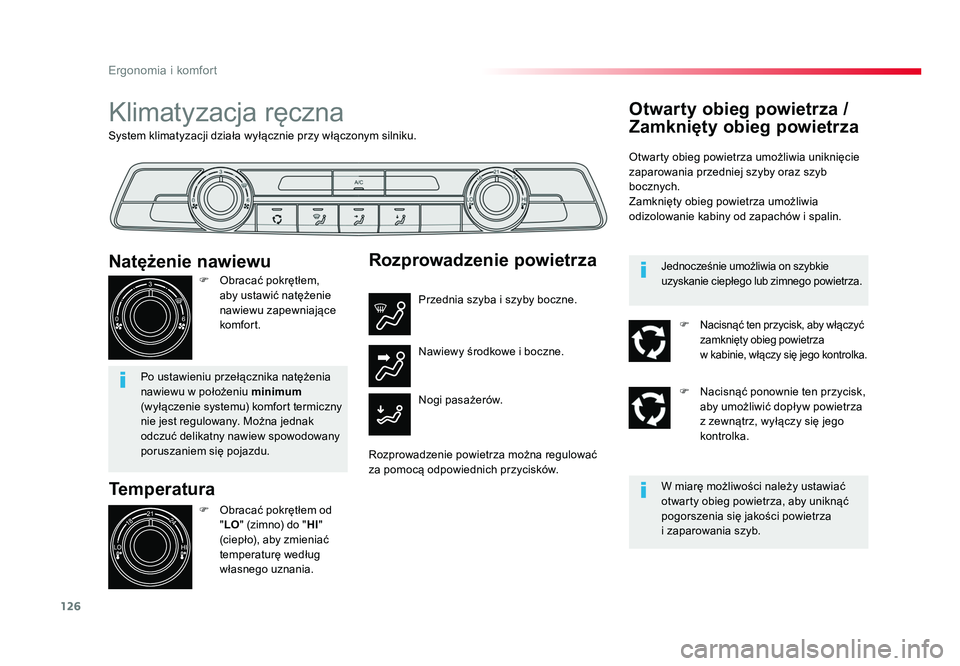

Klimatyzacja ręczna
Temperatura
F Obracać pokrętłem od "LO " (zimno) do " HI"
(ciepło), aby zmieniać
temperaturę według
własnego uznania.
Natężenie nawiewu
F Obracać pokrętłem, aby ustawić natężenie
nawiewu zapewniające
komfort.
Po ustawieniu przełącznika natężenia
nawiewu w położeniu minimum
(wyłączenie systemu) komfort termiczny
nie jest regulowany. Można jednak
odczuć delikatny nawiew spowodowany
poruszaniem się pojazdu.
Rozprowadzenie powietrza
Przednia szyba i szyby boczne.
Nogi pasażerów. Nawiewy środkowe i boczne.
Rozprowadzenie powietrza można regulować
za pomocą odpowiednich przycisków.
Otwarty obieg powietrza /
Zamknięty obieg powietrza
Otwarty obieg powietrza umożliwia uniknięcie
zaparowania przedniej szyby oraz szyb
bocznych.
Zamknięty obieg powietrza umożliwia
odizolowanie kabiny od zapachów i spalin.
W miarę możliwości należy ustawiać
otwarty obieg powietrza, aby uniknąć
pogorszenia się jakości powietrza
i zaparowania szyb.
Jednocześnie umożliwia on szybkie
uzyskanie ciepłego lub zimnego powietrza.
F Nacisnąć ten przycisk, aby włączyć
zamknięty obieg powietrza
w kabinie, włączy się jego kontrolka.
F Nacisnąć ponownie ten przycisk,
aby umożliwić dopływ powietrza
z zewnątrz, wyłączy się jego
kontrolka.
Proace_PL.indb 12601/08/2016 10:32

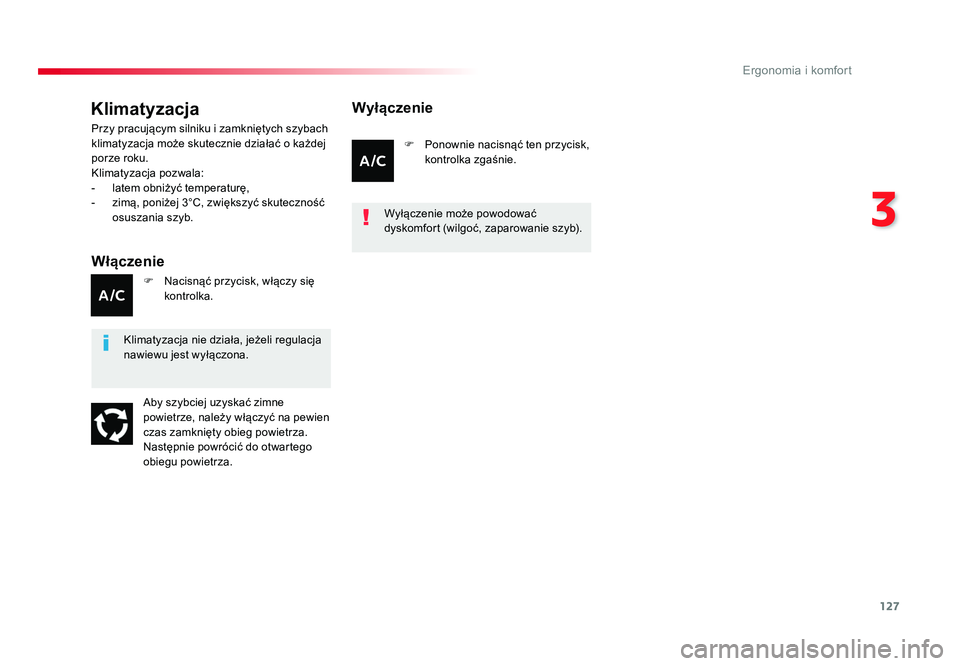

127
3
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016

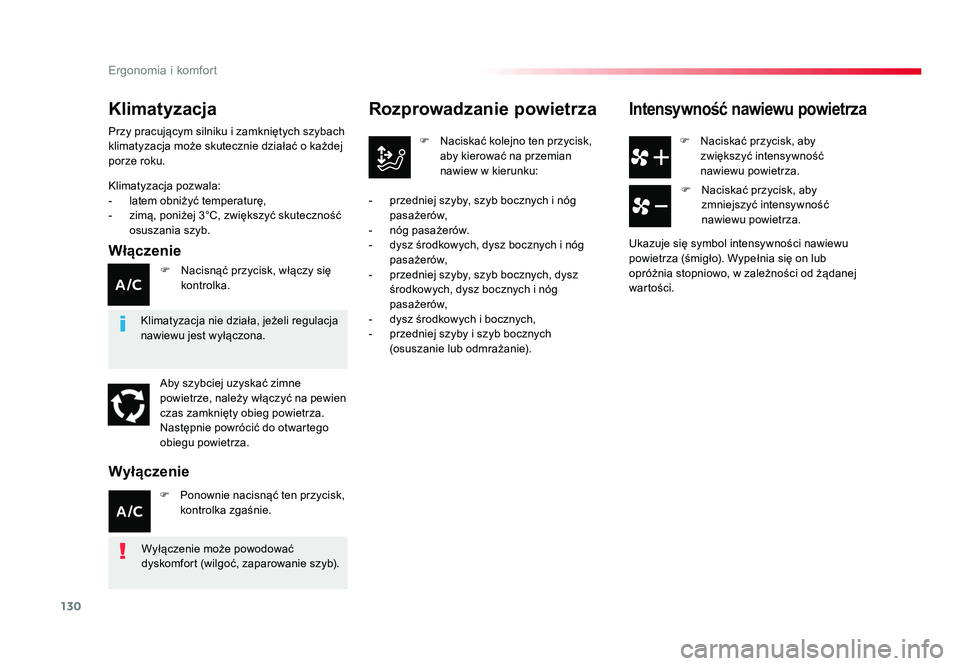

Klimatyzacja
Włączenie
Przy pracującym silniku i zamkniętych szybach
klimatyzacja może skutecznie działać o każdej
porze roku.
Klimatyzacja pozwala:
- latem obniżyć temperaturę,
- zimą, poniżej 3°C, zwiększyć skuteczność osuszania szyb.
Aby szybciej uzyskać zimne
powietrze, należy włączyć na pewien
czas zamknięty obieg powietrza.
Następnie powrócić do otwartego
obiegu powietrza. F Nacisnąć przycisk, włączy się kontrolka. F Ponownie nacisnąć ten przycisk,
kontrolka zgaśnie.
Wyłączenie
Klimatyzacja nie działa, jeżeli regulacja
nawiewu jest wyłączona. Wyłączenie może powodować
dyskomfort (wilgoć, zaparowanie szyb).
Proace_PL.indb 12701/08/2016 10:32

128
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
Ustawienie wartości 21 pozwala uzyskać
optymalny komfort. Istnieje możliwość
wyboru ustawień między 18 a 24.
Aby uzyskać optymalny komfort, zaleca
się nie przekraczać różnicy 3 stopni
między prawą i lewą stroną.

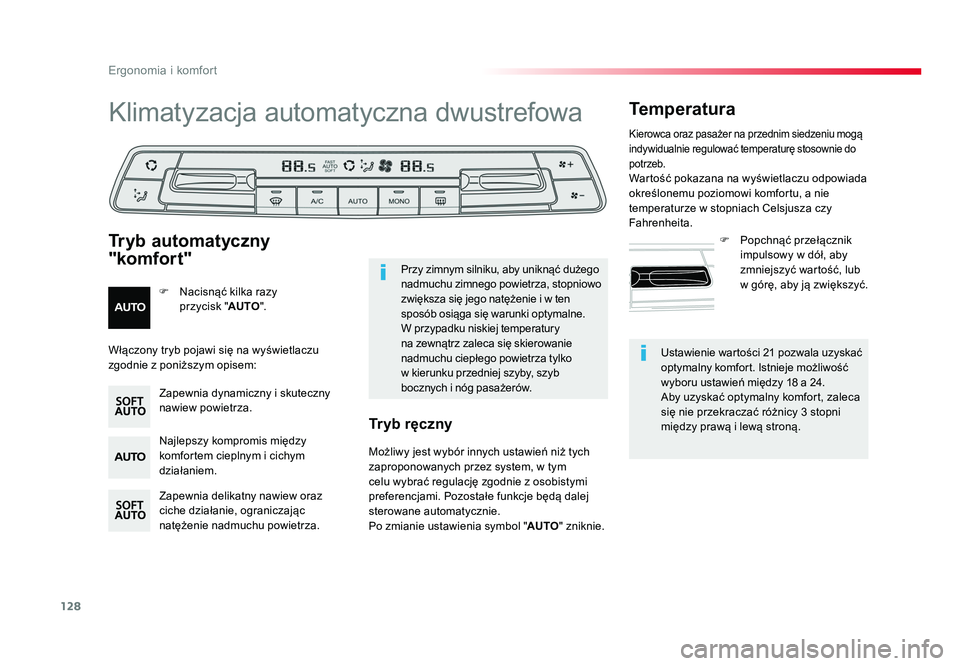

Klimatyzacja automatyczna dwustrefowa
Najlepszy kompromis między
komfortem cieplnym i cichym
działaniem.
Zapewnia delikatny nawiew oraz
ciche działanie, ograniczając
natężenie nadmuchu powietrza. Zapewnia dynamiczny i skuteczny
nawiew powietrza.
F Nacisnąć kilka razy
przycisk "AUTO ".
Tryb automatyczny
"komfort" TemperaturaF Popchnąć przełącznik
impulsowy w dół, aby
zmniejszyć wartość, lub
w górę, aby ją zwiększyć.
Przy zimnym silniku, aby uniknąć dużego
nadmuchu zimnego powietrza, stopniowo
zwiększa się jego natężenie i w
ten
sposób osiąga się warunki optymalne.
W przypadku niskiej temperatury
na zewnątrz zaleca się skierowanie
nadmuchu ciepłego powietrza tylko
w kierunku przedniej szyby, szyb
bocznych i nóg pasażerów.
Włączony tryb pojawi się na wyświetlaczu
zgodnie z poniższym opisem:
Możliwy jest wybór innych ustawień niż tych
zaproponowanych przez system, w tym
celu wybrać regulację zgodnie z osobistymi
preferencjami. Pozostałe funkcje będą dalej
sterowane automatycznie.
Po zmianie ustawienia symbol "AUTO" zniknie.
Tryb ręczny
Kierowca oraz pasażer na przednim siedzeniu mogą
indywidualnie regulować temperaturę stosownie do
potrzeb.
Wartość pokazana na wyświetlaczu odpowiada
określonemu poziomowi komfortu, a nie
temperaturze w stopniach Celsjusza czy
Fahrenheita.
Proace_PL.indb 12801/08/2016 10:32

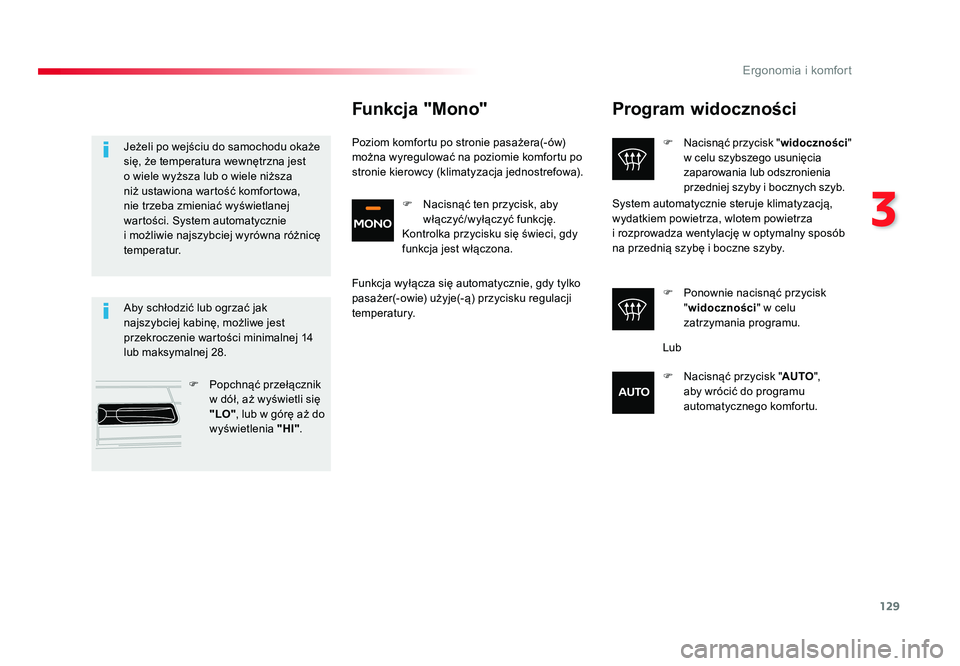

129
3
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
Program widoczności
F Nacisnąć przycisk " widoczności"
w celu szybszego usunięcia
zaparowania lub odszronienia
przedniej szyby i bocznych szyb.
F Ponownie nacisnąć przycisk "widoczności " w celu
zatrzymania programu.
System automatycznie steruje klimatyzacją,
wydatkiem powietrza, wlotem powietrza
i rozprowadza wentylację w optymalny sposób
na przednią szybę i boczne szyby.
Aby schłodzić lub ogrzać jak
najszybciej kabinę, możliwe jest
przekroczenie wartości minimalnej 14
lub maksymalnej 28. F Popchnąć przełącznik w dół, aż wyświetli się
"LO" , lub w górę aż do
wyświetlenia "HI".
Jeżeli po wejściu do samochodu okaże
się, że temperatura wewnętrzna jest
o wiele wyższa lub o wiele niższa
niż ustawiona wartość komfortowa,
nie trzeba zmieniać wyświetlanej
wartości. System automatycznie
i możliwie najszybciej wyrówna różnicę
temperatur.
Funkcja "Mono"
Poziom komfortu po stronie pasażera(-ów)
można wyregulować na poziomie komfortu po
stronie kierowcy (klimatyzacja jednostrefowa).
Funkcja wyłącza się automatycznie, gdy tylko
pasażer(-owie) użyje(-ą) przycisku regulacji
temperatury.
Lub
F Nacisnąć przycisk " AUTO",
aby wrócić do programu
automatycznego komfortu.
F Nacisnąć ten przycisk, aby
włączyć/wyłączyć funkcję.
Kontrolka przycisku się świeci, gdy
funkcja jest włączona.
Proace_PL.indb 12901/08/2016 10:32

130
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
F Naciskać przycisk, aby zwiększyć intensywność
nawiewu powietrza.
Rozprowadzanie powietrza
F Naciskać kolejno ten przycisk, aby kierować na przemian
nawiew w kierunku:
- przedniej szyby, szyb bocznych i nóg pasażerów,
- nóg pasażerów.
- dysz środkowych, dysz bocznych i nóg pasażerów,
- przedniej szyby, szyb bocznych, dysz środkowych, dysz bocznych i nóg
pasażerów,
- dysz środkowych i bocznych,
- przedniej szyby i szyb bocznych (osuszanie lub odmrażanie).
Intensywność nawiewu powietrza
F Naciskać przycisk, aby zmniejszyć intensywność
nawiewu powietrza.
Ukazuje się symbol intensywności nawiewu
powietrza (śmigło). Wypełnia się on lub
opróżnia stopniowo, w zależności od żądanej
wartości.
Klimatyzacja
Klimatyzacja pozwala:
- latem obniżyć temperaturę,
- zimą, poniżej 3°C, zwiększyć skuteczność osuszania szyb.
Włączenie
Przy pracującym silniku i zamkniętych szybach
klimatyzacja może skutecznie działać o każdej
porze roku.
Klimatyzacja nie działa, jeżeli regulacja
nawiewu jest wyłączona.Aby szybciej uzyskać zimne
powietrze, należy włączyć na pewien
czas zamknięty obieg powietrza.
Następnie powrócić do otwartego
obiegu powietrza. F Nacisnąć przycisk, włączy się kontrolka.
F Ponownie nacisnąć ten przycisk, kontrolka zgaśnie.
Wyłączenie
Wyłączenie może powodować
dyskomfort (wilgoć, zaparowanie szyb).
Proace_PL.indb 13001/08/2016 10:32
