TOYOTA PROACE 2019 Instrukcja obsługi (in Polish)

111
3
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia
samochodu).
F Odblokować przednie nóżki za pomocą uchwytów.
F Wysunąć kanapę z jej zaczepów.
F Wyjąć kanapę.
F
Ustawić oparcie w położeniu stolika
(w zależności od wyposażenia samochodu).
F Przechylić kanapę.

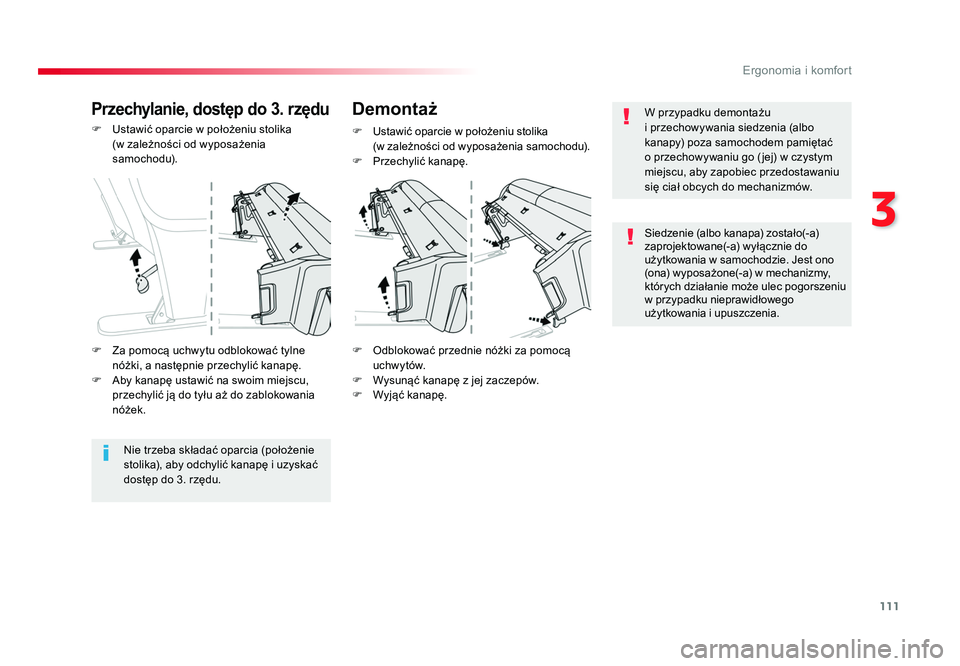

Przechylanie, dostęp do 3. rzęduDemontaż
Nie trzeba składać oparcia (położenie
stolika), aby odchylić kanapę i uzyskać
dostęp do 3. rzędu.
F Za pomocą uchwytu odblokować tylne
nóżki, a następnie przechylić kanapę.
F Aby kanapę ustawić na swoim miejscu, przechylić ją do tyłu aż do zablokowania
nóżek. W przypadku demontażu
i przechowywania siedzenia (albo
kanapy) poza samochodem pamiętać
o przechowywaniu go ( jej) w czystym
miejscu, aby zapobiec przedostawaniu
się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a)
zaprojektowane(-a) wyłącznie do
użytkowania w samochodzie. Jest ono
(ona) wyposażone(-a) w mechanizmy,
których działanie może ulec pogorszeniu
w przypadku nieprawidłowego
użytkowania i upuszczenia.
Proace_PL.indb 11101/08/2016 10:32

112
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
F W zależności od wyposażenia samochodu pociągnąć uchwyt i podnieść oparcie (od
tyłu opuścić uchwyt).
Po ponownym ustawieniu kanapy
w położeniu do siedzenia sprawdzić
prawidłowe zablokowanie siedzenia do
podłogi. Należy zwracać uwagę, aby żaden
przedmiot ani stopy pasażera
siedzącego z tyłu nie zasłaniały
punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości fotela.
F Sprawdzić, czy żaden przedmiot nie
blokuje zaczepów i nie uniemożliwia
prawidłowego zablokowania nóżek.
Montaż
F Zablokować przednie nóżki za pomocą uchwytów.
F Przechylić kanapę do tyłu aż do zablokowania tylnych nóżek.
Podczas przechylania należy uważać
na nogi pasażerów.
F
Wsunąć przednie nóżki w
zaczepy na podłodze
( jak pokazano na powyższym rysunku).
Proace_PL.indb 11201/08/2016 10:32

113
3
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016

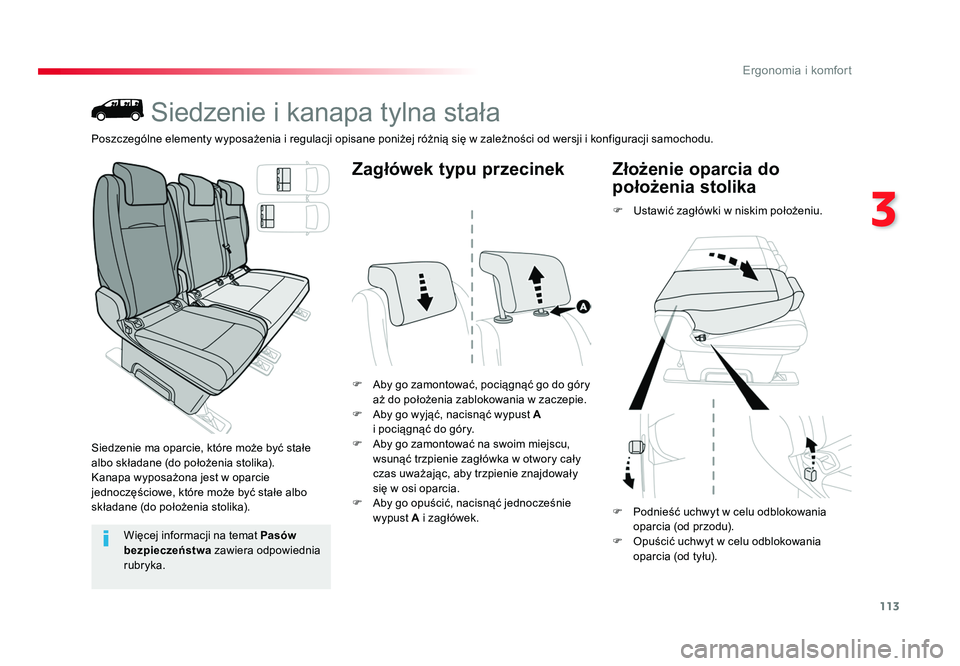

Siedzenie i kanapa tylna stała
Siedzenie ma oparcie, które może być stałe
albo składane (do położenia stolika).
Kanapa wyposażona jest w oparcie
jednoczęściowe, które może być stałe albo
składane (do położenia stolika). F Aby go zamontować, pociągnąć go do góry
aż do położenia zablokowania w zaczepie.
F Aby go wyjąć, nacisnąć wypust A i pociągnąć do góry.
F Aby go zamontować na swoim miejscu, wsunąć trzpienie zagłówka w otwory cały
czas uważając, aby trzpienie znajdowały
się w osi oparcia.
F Aby go opuścić, nacisnąć jednocześnie wypust A i zagłówek.
Zagłówek typu przecinek
F Ustawić zagłówki w niskim położeniu.
Złożenie oparcia do
położenia stolika
Więcej informacji na temat Pasów
bezpieczeństwa zawiera odpowiednia
rubryka. F Podnieść uchwyt w celu odblokowania
oparcia (od przodu).
F Opuścić uchwyt w celu odblokowania oparcia (od tyłu).
Poszczególne elementy wyposażenia i regulacji opisane poniżej różnią się w zależności od wersji i konfiguracji samochodu.
Proace_PL.indb 11301/08/2016 10:32

114
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
F Ustawić oparcie w położeniu stolika
(w zależności od wyposażenia samochodu).
F Przechylić siedzenie.
F Za pomocą uchwytu odblokować tylne nóżki, a następnie przechylić siedzenie.
F Aby siedzenie ustawić na swoim miejscu, przechylić je do tyłu aż do zablokowania
nóżek.
F Ustawić oparcie w położeniu stolika
(w zależności od wyposażenia
samochodu).
Przechylanie, dostęp do 3. rzędu
(przykład dla pojedynczego siedzenia)
Demontaż
(przykład dla pojedynczego siedzenia)
Nie trzeba składać oparcia (położenie
stolika), aby odchylić kanapę i uzyskać
dostęp do 3. rzędu.
F Przechylić oparcie na siedzisko.
F W celu rozłożenia oparcia podnieść
uchwyt i podnieść oparcie (od tyłu opuścić
uchw y t). F Odblokować przednie nóżki za pomocą
uchwytów.
F Wysunąć siedzenie z jego zaczepów.
F Wyjąć siedzenie przez boczne drzwi w 2. rzędzie lub od tyłu w 3. rzędzie.
Proace_PL.indb 11401/08/2016 10:32

115
3
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
F Zaryglować nóżki za pomocą uchwytów.
F Pochylić siedzenie do tyłu aż do zaryglowania tylnych nóżek.
Uwaga na stopy pasażerów podczas
pochylania. Należy zwracać uwagę, aby żaden
przedmiot ani stopy pasażera
siedzącego z tyłu nie zasłaniały
punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości fotela. F W zależności od wyposażenia
pociągnąć za uchwyt i podnieść
oparcie (od tyłu opuścić uchwyt).
Siedzenie (albo kanapa) zostało(-a)
zaprojektowane(-a) wyłącznie do
użytkowania w samochodzie. Jest ono
(ona) wyposażone(-a) w mechanizmy,
któych działanie może ulec pogorszeniu
w przypadku nieprawidłowego
użytkowania i upuszczenia. W przypadku demontażu
i przechowywania siedzenia (albo
kanapy) poza samochodem pamiętać
o przechowywaniu go ( jej) w czystym
miejscu, aby zapobiec przedostawaniu
się ciał obcych do mechanizmów.

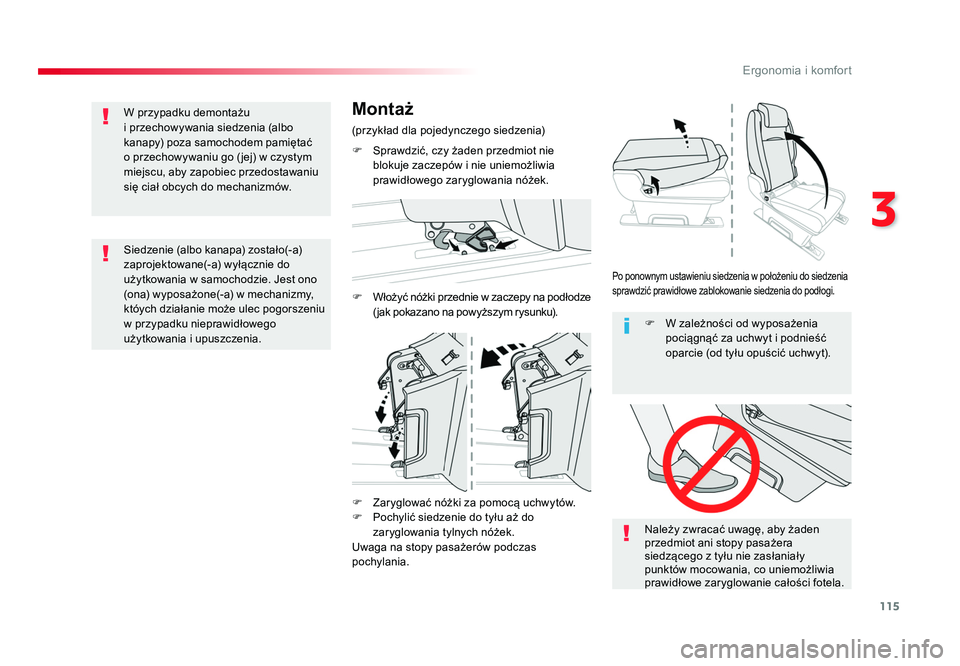

Montaż
(przykład dla pojedynczego siedzenia)
F Sprawdzić, czy żaden przedmiot nie
blokuje zaczepów i nie uniemożliwia
prawidłowego zaryglowania nóżek.
F Włożyć nóżki przednie w zaczepy na podłodze
( jak pokazano na powyższym rysunku).
Po ponownym ustawieniu siedzenia w położeniu do siedzenia
sprawdzić prawidłowe zablokowanie siedzenia do podłogi.
Proace_PL.indb 11501/08/2016 10:32

116
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016

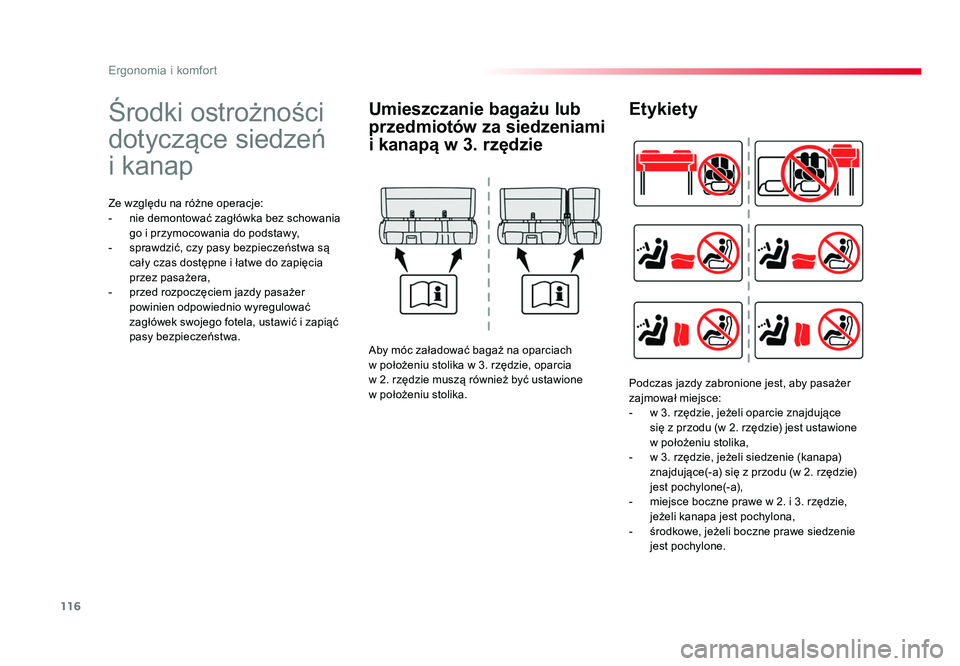

Środki ostrożności
dotyczące siedzeń
i kanap
Ze względu na różne operacje:
- nie demontować zagłówka bez schowania go i przymocowania do podstawy,
- sprawdzić, czy pasy bezpieczeństwa są cały czas dostępne i łatwe do zapięcia
przez pasażera,
- przed rozpoczęciem jazdy pasażer powinien odpowiednio wyregulować
zagłówek swojego fotela, ustawić i zapiąć
pasy bezpieczeństwa.
Umieszczanie bagażu lub
przedmiotów za siedzeniami
i kanapą w 3. rzędzie
Aby móc załadować bagaż na oparciach
w położeniu stolika w 3. rzędzie, oparcia
w 2. rzędzie muszą również być ustawione
w położeniu stolika.
Etykiety
Podczas jazdy zabronione jest, aby pasażer
zajmował miejsce:
- w 3. rzędzie, jeżeli oparcie znajdujące
się z przodu (w 2. rzędzie) jest ustawione
w położeniu stolika,
- w 3. rzędzie, jeżeli siedzenie (kanapa) znajdujące(-a) się z przodu (w 2. rzędzie)
jest pochylone(-a),
- miejsce boczne prawe w 2. i 3. rzędzie, jeżeli kanapa jest pochylona,
- środkowe, jeżeli boczne prawe siedzenie jest pochylone.
Proace_PL.indb 11601/08/2016 10:32

117
3
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
Kabina pogłębiona stała
Kabina wyposażona jest w kanapę stałą, pasy bezpieczeństwa, schowki (w zależności od
wyposażenia) i szyby boczne.
Jest ona oddzielona od przestrzeni ładunkowej bardzo wytrzymałą przegrodą, która zapewnia
komfort i bezpieczeństwo.
Kanapa tylnaPojemnik na drobne przedmioty
Jeżeli samochód jest w niego wyposażony,
wówczas schowek na drobne przedmioty
znajduje się z przodu pod kanapą.
Ta ergonomiczna kanapa posiada trzy miejsca.
Obydwa boczne miejsca są wyposażone
w mocowania ISOFIX.
Pojemniki na drobne
przedmioty pod siedziskami
W celu uzyskania dodatkowych
informacji na temat Mocowań ISOFIX
należy odwołać się do odpowiedniej
rubryki. Jeżeli samochód jest w nie wyposażony,
wówczas schowki na drobne przedmioty
znajdują się pod miejscami znajdującymi się
pośrodku i z boku po lewej stronie.
Aby uzyskać do nich dostęp od strony kabiny,
przechylić żądane siedzisko do przodu.
Proace_PL.indb 11701/08/2016 10:32

118
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
Nic nie przyczepiać do konstrukcji
mocowania kabiny.
Nie przekraczać dopuszczalnej
liczby przewożonych pasażerów,
zgodnie z informacją w dowodzie
rejestracyjnym.
Z tyłu, przestrzeń ładunkowa
jest przeznaczona wyłącznie do
przewożenia towarów.
Zalecamy ustawić towary lub ciężkie
przedmioty z przodu przestrzeni
ładunkowej (przy kabinie) oraz
przymocować je do zaczepów
w podłodze za pomocą pasów.
Osprzęt tylnych pasów bezpieczeństwa
nie jest przystosowany do mocowania
przewożonego ładunku.
Pojemniki można zdemontować* i wyjąć* od
tyłu, aby móc umieścić duże przedmioty pod
kanapą.
* W zależności od kraju sprzedaży.
Proace_PL.indb 11801/08/2016 10:32

119
3
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016

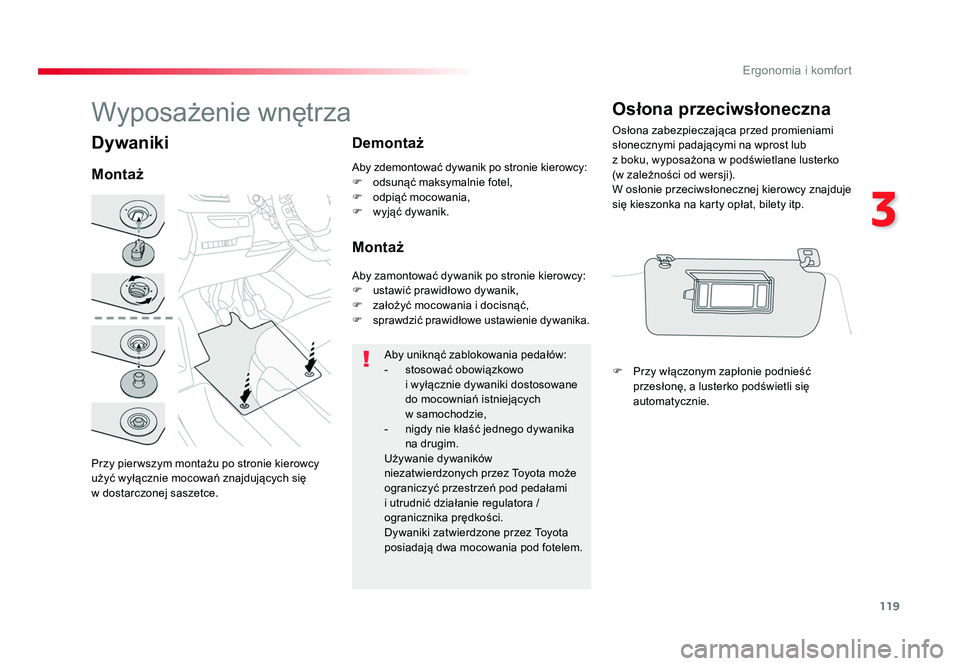

Dywaniki
Przy pier wszym montażu po stronie kierowcy
użyć wyłącznie mocowań znajdujących się
w dostarczonej saszetce.
MontażDemontaż
Montaż
Aby uniknąć zablokowania pedałów:
-
stosować obowiązkowo
i wyłącznie dywaniki dostosowane
do mocowniań istniejących
w samochodzie,
- nigdy nie kłaść jednego dywanika na drugim.
Używanie dywaników
niezatwierdzonych przez Toyota może
ograniczyć przestrzeń pod pedałami
i utrudnić działanie regulatora /
ogranicznika prędkości.
Dywaniki zatwierdzone przez Toyota
posiadają dwa mocowania pod fotelem.
Aby zdemontować dywanik po stronie kierowcy:
F odsunąć maksymalnie fotel,
F odpiąć mocowania,
F wyjąć dywanik.
Aby zamontować dywanik po stronie kierowcy:
F ustawić prawidłowo dywanik,
F założyć mocowania i docisnąć,
F
sprawdzić prawidłowe ustawienie dywanika.
Osłona przeciwsłoneczna
Osłona zabezpieczająca przed promieniami
słonecznymi padającymi na wprost lub
z boku, wyposażona w podświetlane lusterko
(w zależności od wersji).
W osłonie przeciwsłonecznej kierowcy znajduje
się kieszonka na karty opłat, bilety itp.
F Przy włączonym zapłonie podnieść przesłonę, a lusterko podświetli się
automatycznie.Wyposażenie wnętrza
Proace_PL.indb 11901/08/2016 10:32

120
Ergonomia i komfort
Jumpy _pl_Chap03_ergonomie-et-confort_ed01-2016
Schowki w przednich
drzwiach
Przewożenie płynów w kubku
(lub innym naczyniu), który może
się przewrócić, stanowi ryzyko
uszkodzenia styków elementów
sterowania na stanowisku kierowcy
i konsoli środkowej. Należy uważać.

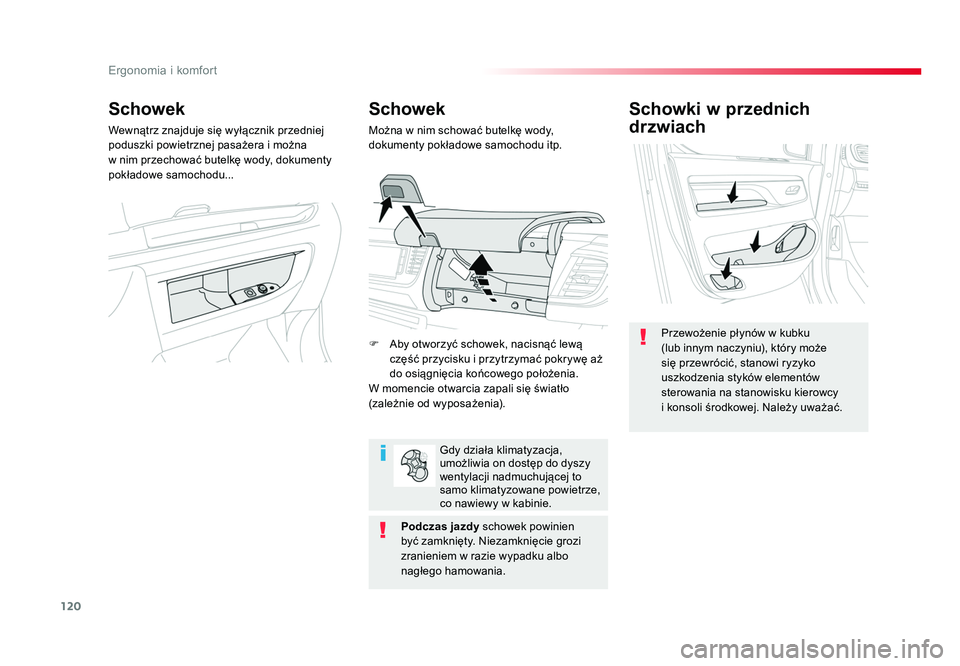

Schowek
Wewnątrz znajduje się wyłącznik przedniej
poduszki powietrznej pasażera i można
w nim przechować butelkę wody, dokumenty
pokładowe samochodu...
Schowek
Można w nim schować butelkę wody,
dokumenty pokładowe samochodu itp.
F Aby otworzyć schowek, nacisnąć lewą część przycisku i przytrzymać pokrywę aż
do osiągnięcia końcowego położenia.
W momencie otwarcia zapali się światło
(zależnie od wyposażenia).
Gdy działa klimatyzacja,
umożliwia on dostęp do dyszy
wentylacji nadmuchującej to
samo klimatyzowane powietrze,
co nawiewy w kabinie.
Podczas jazdy schowek powinien
być zamknięty. Niezamknięcie grozi
zranieniem w razie wypadku albo
nagłego hamowania.
Proace_PL.indb 12001/08/2016 10:32
