300
Proace_sl_Chap08_En-cas-de-panne_ed01-2019

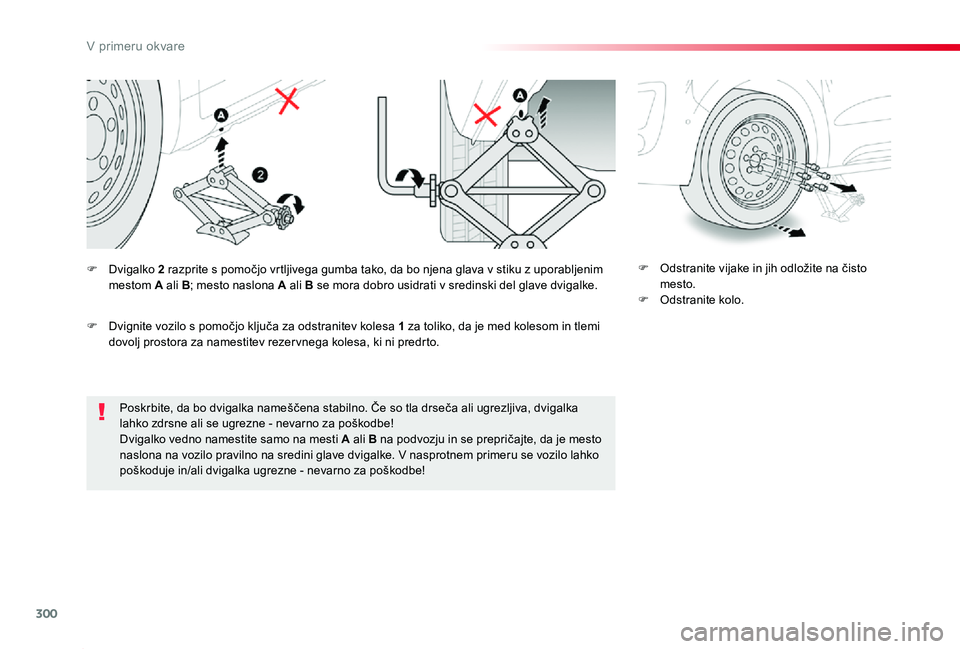

Poskrbite, da bo dvigalka nameščena stabilno. Če so tla drseča ali ugrezljiva, dvigalka lahko zdrsne ali se ugrezne - nevarno za poškodbe!Dvigalko vedno namestite samo na mesti A ali B na podvozju in se prepričajte, da je mesto naslona na vozilo pravilno na sredini glave dvigalke. V nasprotnem primeru se vozilo lahko poškoduje in/ali dvigalka ugrezne - nevarno za poškodbe!
F Odstranite vijake in jih odložite na čisto mesto.F Odstranite kolo.
F Dvigalko 2 razprite s pomočjo vrtljivega gumba tako, da bo njena glava v stiku z uporabljenim mestom A ali B; mesto naslona A ali B se mora dobro usidrati v sredinski del glave dvigalke.
F Dvignite vozilo s pomočjo ključa za odstranitev kolesa 1 za toliko, da je med kolesom in tlemi dovolj prostora za namestitev rezer vnega kolesa, ki ni predrto.
V primeru okvare

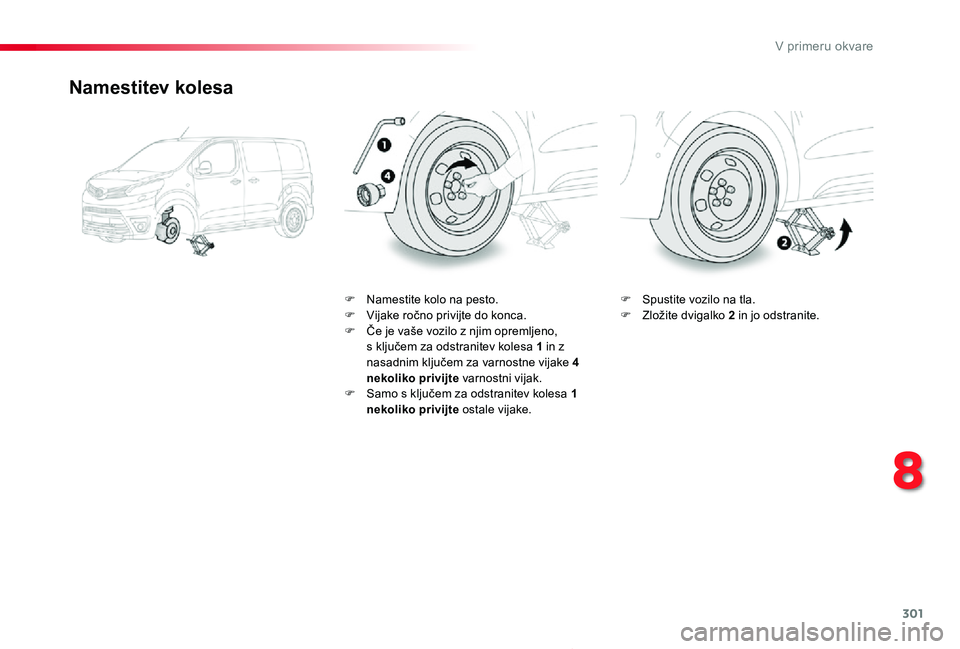

301
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Namestitev kolesa
F Namestite kolo na pesto.F Vijake ročno privijte do konca.F Če je vaše vozilo z njim opremljeno, s ključem za odstranitev kolesa 1 in z nasadnim ključem za varnostne vijake 4 nekoliko privijte varnostni vijak.F Samo s ključem za odstranitev kolesa 1 nekoliko privijte ostale vijake.
F Spustite vozilo na tla.F Zložite dvigalko 2 in jo odstranite.
8
V primeru okvare

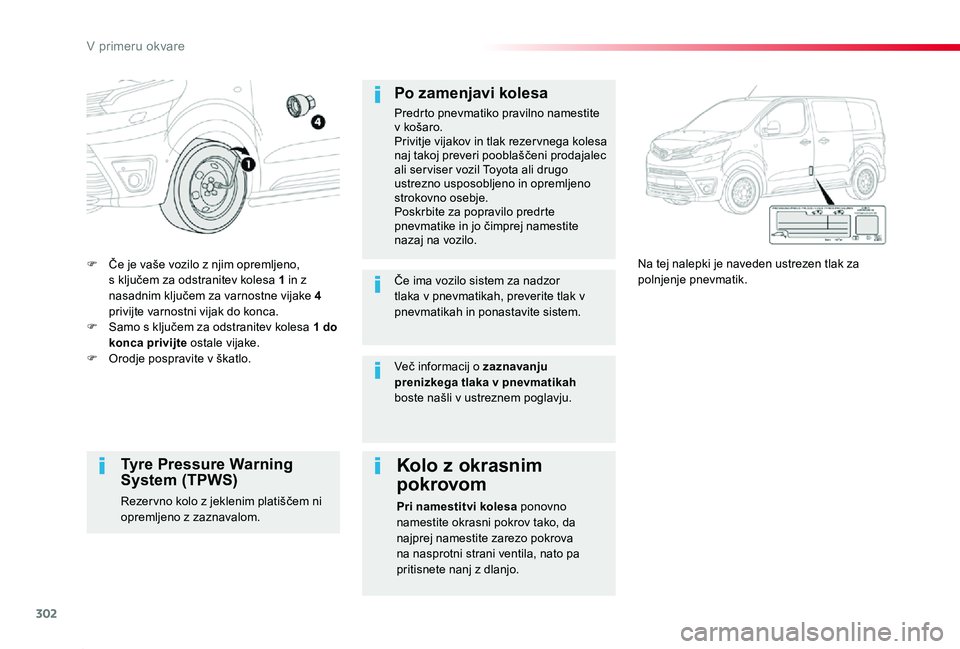

302
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
F Če je vaše vozilo z njim opremljeno, s ključem za odstranitev kolesa 1 in z nasadnim ključem za varnostne vijake 4 privijte varnostni vijak do konca.F Samo s ključem za odstranitev kolesa 1 do konca privijte ostale vijake.F Orodje pospravite v škatlo.
Na tej nalepki je naveden ustrezen tlak za polnjenje pnevmatik.
Po zamenjavi kolesa
Predrto pnevmatiko pravilno namestite v košaro.Privitje vijakov in tlak rezer vnega kolesa naj takoj preveri pooblaščeni prodajalec ali ser viser vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje.Poskrbite za popravilo predrte pnevmatike in jo čimprej namestite nazaj na vozilo.
Če ima vozilo sistem za nadzor tlaka v pnevmatikah, preverite tlak v pnevmatikah in ponastavite sistem.
Tyre Pressure Warning System (TPWS)
Rezer vno kolo z jeklenim platiščem ni opremljeno z zaznavalom.
Kolo z okrasnim
pokrovom
Pri namestitvi kolesa ponovno namestite okrasni pokrov tako, da najprej namestite zarezo pokrova
na nasprotni strani ventila, nato pa
pritisnete nanj z dlanjo.
Več informacij o zaznavanju prenizkega tlaka v pnevmatikah boste našli v ustreznem poglavju.
V primeru okvare

303
Proace_sl_Chap08_En-cas-de-panne_ed01-2019

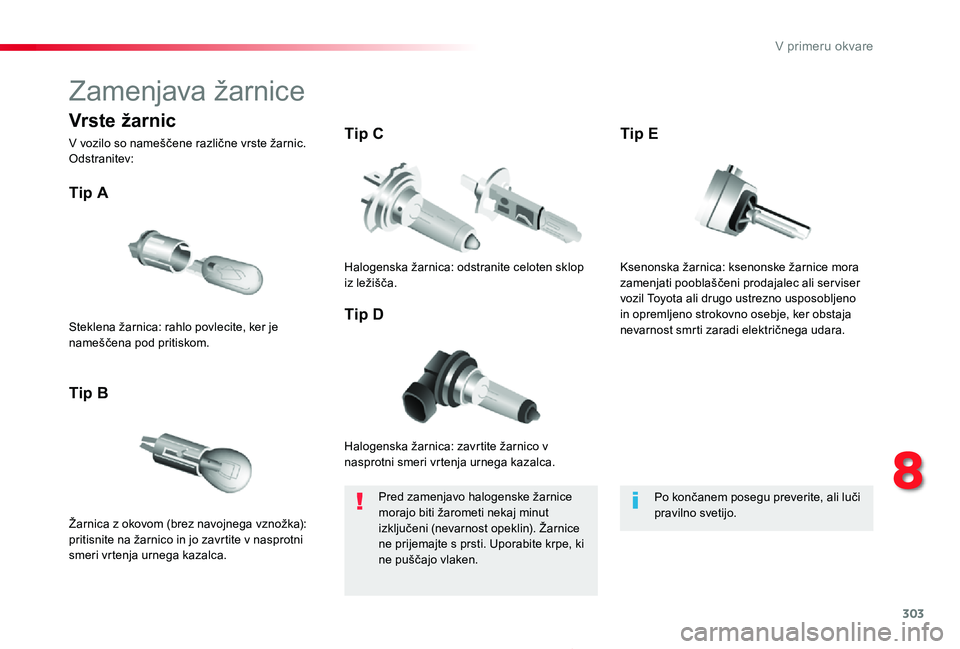

Zamenjava žarnice
Halogenska žarnica: zavrtite žarnico v nasprotni smeri vrtenja urnega kazalca.
Tip A
Žarnica z okovom (brez navojnega vznožka): pritisnite na žarnico in jo zavrtite v nasprotni smeri vrtenja urnega kazalca.
Tip B
Tip C
Tip DSteklena žarnica: rahlo povlecite, ker je nameščena pod pritiskom.
Halogenska žarnica: odstranite celoten sklop iz ležišča.
Pred zamenjavo halogenske žarnice morajo biti žarometi nekaj minut izključeni (nevarnost opeklin). Žarnice ne prijemajte s prsti. Uporabite krpe, ki ne puščajo vlaken.
Po končanem posegu preverite, ali luči pravilno svetijo.
Vrste žarnic
V vozilo so nameščene različne vrste žarnic. Odstranitev:
Ksenonska žarnica: ksenonske žarnice mora zamenjati pooblaščeni prodajalec ali ser viser vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje, ker obstaja nevarnost smrti zaradi električnega udara.
Tip E
8
V primeru okvare

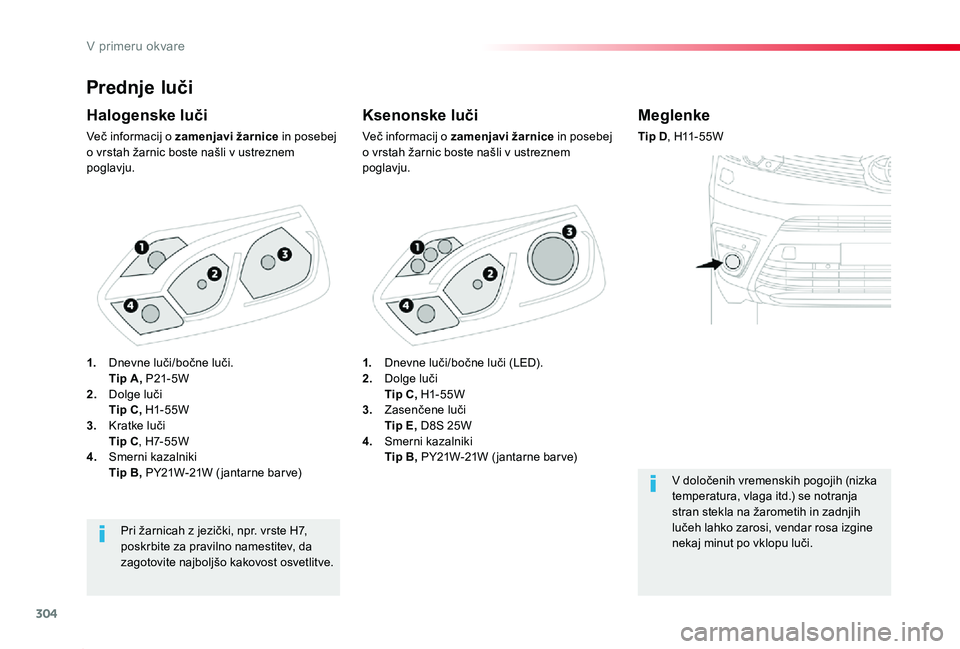

304
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Prednje luči
Ksenonske luči
Več informacij o zamenjavi žarnice in posebej o vrstah žarnic boste našli v ustreznem poglavju.
Halogenske luči
Več informacij o zamenjavi žarnice in posebej o vrstah žarnic boste našli v ustreznem poglavju.
Pri žarnicah z jezički, npr. vrste H7, poskrbite za pravilno namestitev, da zagotovite najboljšo kakovost osvetlitve.
Meglenke
Tip D, H11-55W
V določenih vremenskih pogojih (nizka temperatura, vlaga itd.) se notranja stran stekla na žarometih in zadnjih lučeh lahko zarosi, vendar rosa izgine nekaj minut po vklopu luči.
1. Dnevne luči/bočne luči (LED).2. Dolge luči Tip C, H1- 55W3. Zasenčene luči Tip E, D8S 25W4. Smerni kazalniki Tip B, PY21W-21W ( jantarne bar ve)
1. Dnevne luči/bočne luči. Tip A, P21- 5W2. Dolge luči Tip C, H1- 55W3. Kratke luči Tip C, H7-55W4. Smerni kazalniki Tip B, PY21W-21W ( jantarne bar ve)
V primeru okvare

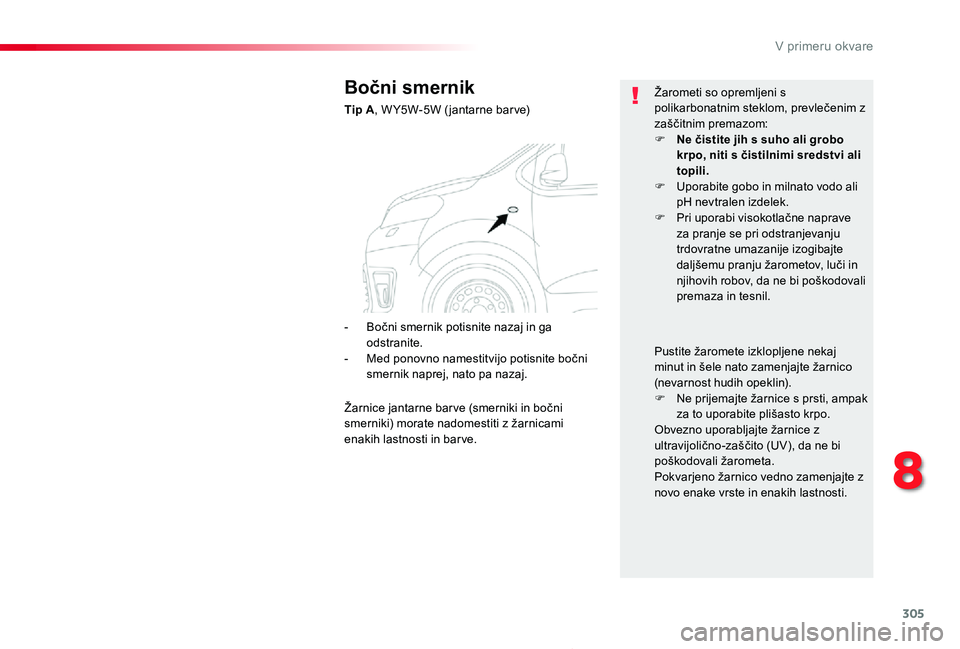

305
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Bočni smernik
Tip A, W Y5W-5W ( jantarne bar ve)
Žarometi so opremljeni s polikarbonatnim steklom, prevlečenim z zaščitnim premazom:F Ne čistite jih s suho ali grobo krpo, niti s čistilnimi sredstvi ali topili.F Uporabite gobo in milnato vodo ali pH nevtralen izdelek.F Pri uporabi visokotlačne naprave za pranje se pri odstranjevanju trdovratne umazanije izogibajte daljšemu pranju žarometov, luči in njihovih robov, da ne bi poškodovali premaza in tesnil.
Pustite žaromete izklopljene nekaj minut in šele nato zamenjajte žarnico (nevarnost hudih opeklin).F Ne prijemajte žarnice s prsti, ampak za to uporabite plišasto krpo.Obvezno uporabljajte žarnice z ultravijolično-zaščito (UV), da ne bi poškodovali žarometa.Pokvarjeno žarnico vedno zamenjajte z novo enake vrste in enakih lastnosti.
- Bočni smernik potisnite nazaj in ga odstranite.- Med ponovno namestitvijo potisnite bočni smernik naprej, nato pa nazaj.
Žarnice jantarne bar ve (smerniki in bočni smerniki) morate nadomestiti z žarnicami enakih lastnosti in bar ve.
8
V primeru okvare

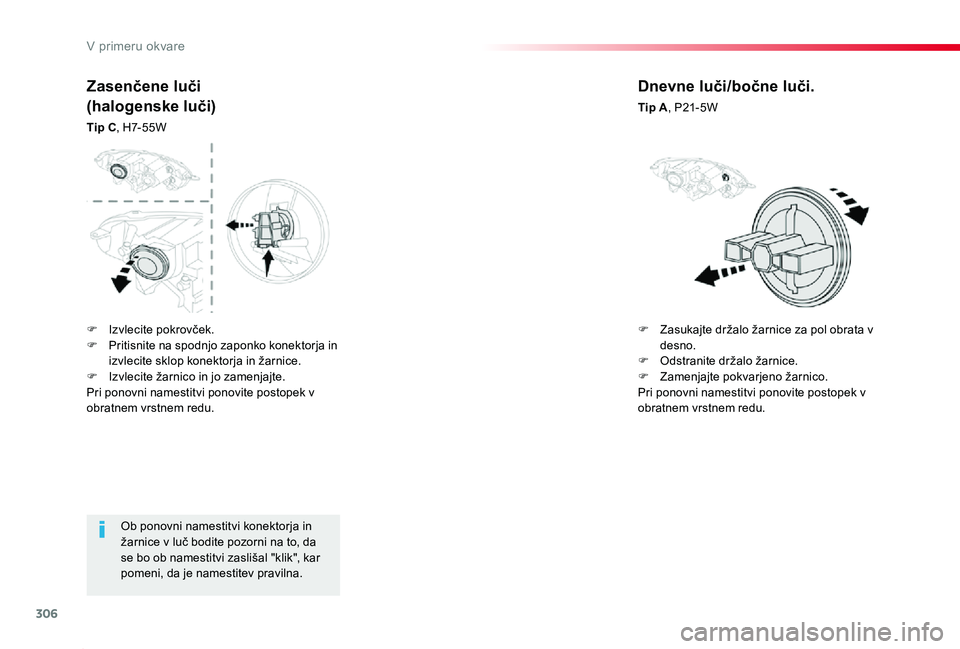

306
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Ob ponovni namestitvi konektorja in žarnice v luč bodite pozorni na to, da se bo ob namestitvi zaslišal "klik", kar pomeni, da je namestitev pravilna.
Zasenčene luči
(halogenske luči)
Tip C, H7-55W
Dnevne luči/bočne luči.
Tip A, P21- 5W
F Izvlecite pokrovček.F Pritisnite na spodnjo zaponko konektorja in izvlecite sklop konektorja in žarnice.F Izvlecite žarnico in jo zamenjajte.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
F Zasukajte držalo žarnice za pol obrata v desno.F Odstranite držalo žarnice.F Zamenjajte pokvarjeno žarnico.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
V primeru okvare

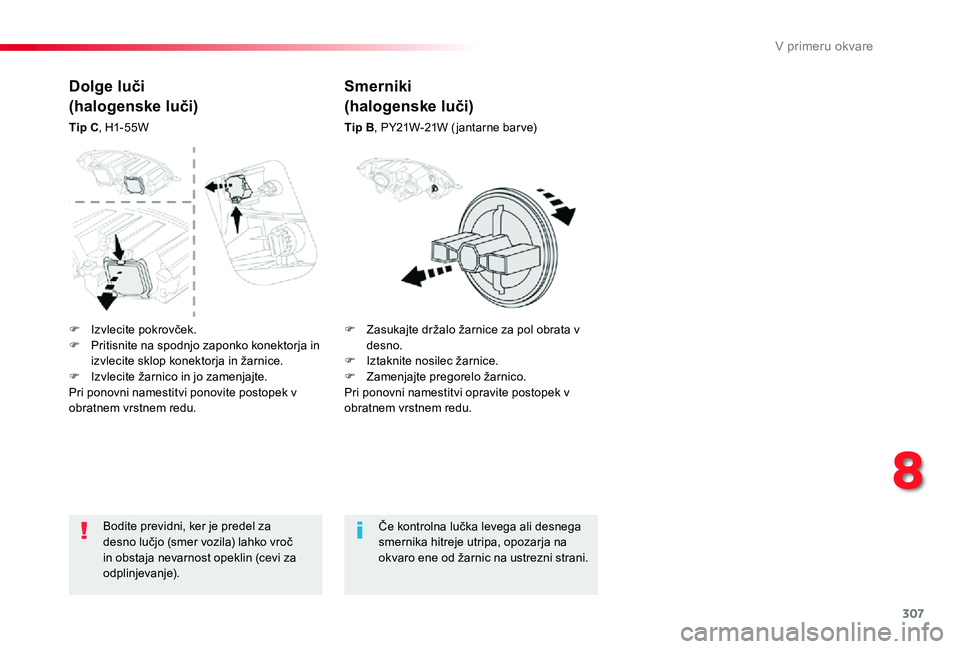

307
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Bodite previdni, ker je predel za desno lučjo (smer vozila) lahko vroč in obstaja nevarnost opeklin (cevi za odplinjevanje).
Če kontrolna lučka levega ali desnega smernika hitreje utripa, opozarja na okvaro ene od žarnic na ustrezni strani.
Smerniki
(halogenske luči)
Tip B, PY21W-21W ( jantarne bar ve)
Dolge luči
(halogenske luči)
Tip C, H1-55W
F Izvlecite pokrovček.F Pritisnite na spodnjo zaponko konektorja in izvlecite sklop konektorja in žarnice.F Izvlecite žarnico in jo zamenjajte.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
F Zasukajte držalo žarnice za pol obrata v desno.F Iztaknite nosilec žarnice.F Zamenjajte pregorelo žarnico.Pri ponovni namestitvi opravite postopek v obratnem vrstnem redu.
8
V primeru okvare

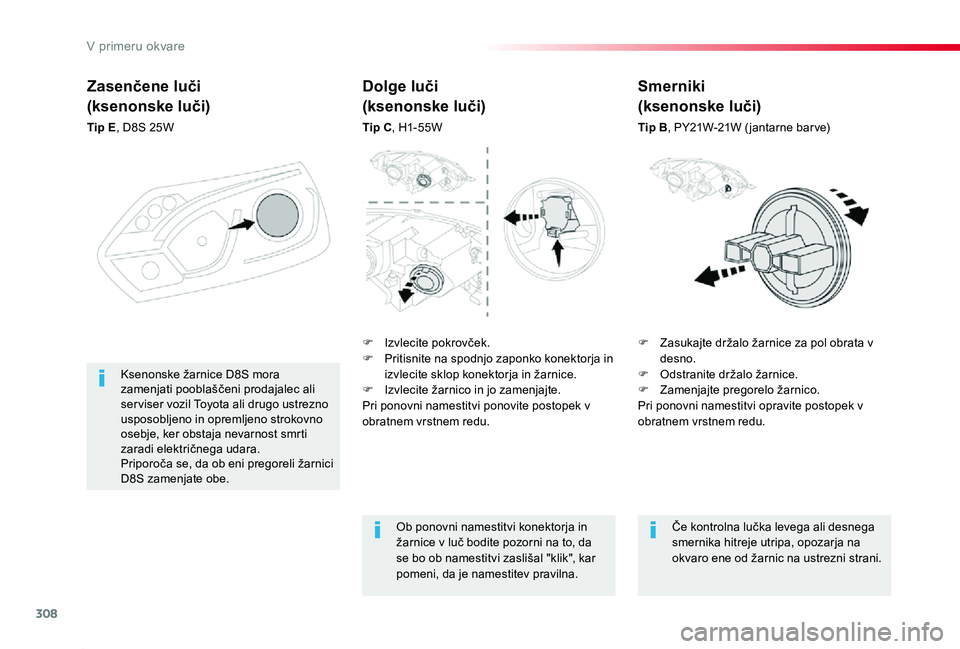

308
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Zasenčene luči
(ksenonske luči)
Tip E, D8S 25W
F Zasukajte držalo žarnice za pol obrata v desno.F Odstranite držalo žarnice.F Zamenjajte pregorelo žarnico.Pri ponovni namestitvi opravite postopek v obratnem vrstnem redu.
Ksenonske žarnice D8S mora zamenjati pooblaščeni prodajalec ali ser viser vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje, ker obstaja nevarnost smrti zaradi električnega udara.Priporoča se, da ob eni pregoreli žarnici D8S zamenjate obe.
Dolge luči
(ksenonske luči)
Tip C, H1-55W
Ob ponovni namestitvi konektorja in žarnice v luč bodite pozorni na to, da se bo ob namestitvi zaslišal "klik", kar pomeni, da je namestitev pravilna.
Če kontrolna lučka levega ali desnega smernika hitreje utripa, opozarja na okvaro ene od žarnic na ustrezni strani.
Smerniki
(ksenonske luči)
Tip B, PY21W-21W ( jantarne bar ve)
F Izvlecite pokrovček.F Pritisnite na spodnjo zaponko konektorja in izvlecite sklop konektorja in žarnice.F Izvlecite žarnico in jo zamenjajte.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
V primeru okvare

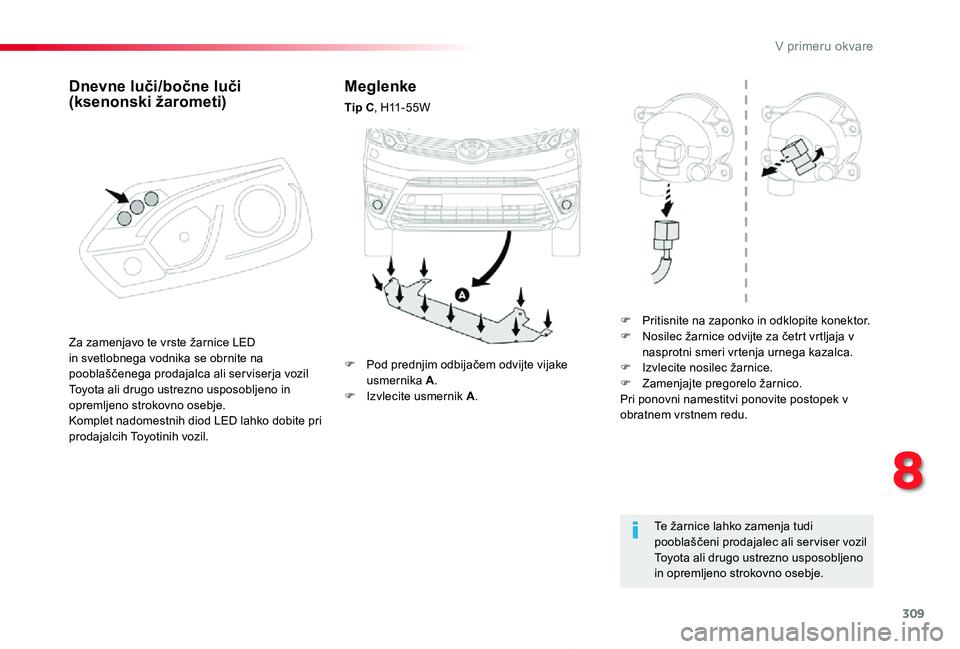

309
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Meglenke
Tip C, H11-55W
F Pritisnite na zaponko in odklopite konektor.F Nosilec žarnice odvijte za četrt vrtljaja v nasprotni smeri vrtenja urnega kazalca.F Izvlecite nosilec žarnice.F Zamenjajte pregorelo žarnico.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
Te žarnice lahko zamenja tudi pooblaščeni prodajalec ali ser viser vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje.
F Pod prednjim odbijačem odvijte vijake usmernika A.F Izvlecite usmernik A.
Za zamenjavo te vrste žarnice LED in svetlobnega vodnika se obrnite na pooblaščenega prodajalca ali ser viserja vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje.Komplet nadomestnih diod LED lahko dobite pri prodajalcih Toyotinih vozil.
Dnevne luči/bočne luči (ksenonski žarometi)
8
V primeru okvare
