stop start TOYOTA PROACE 2020 Bruksanvisningar (in Swedish)

202
Proace_sv_Chap06_conduite_ed01-2019
Vid minusgrader startar bilar med dieselmotor först efter att kontrollampan för förvärmning har släckts.Om kontrollampan tänds efter en tryckning på "START/STOP"
ska du fortsätta att trampa ned broms- eller kopplingspedalen tills lampan släcks utan att trycka en gång till på "START/STOP" ända tills motorn startat helt.

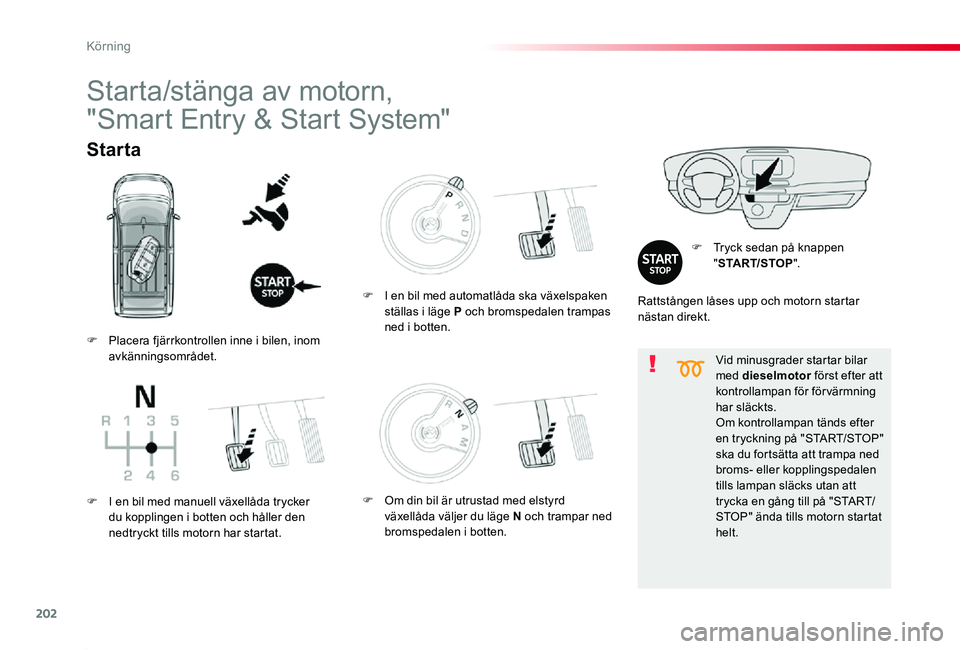

Starta
F Tryck sedan på knappen "START/STOP".
Starta/stänga av motorn,
"Smart Entry & Start System"
Rattstången låses upp och motorn startar nästan direkt.
F Placera fjärrkontrollen inne i bilen, inom avkänningsområdet.
F I en bil med manuell växellåda trycker du kopplingen i botten och håller den nedtryckt tills motorn har startat.
F I en bil med automatlåda ska växelspaken ställas i läge P och bromspedalen trampas ned i botten.
F Om din bil är utrustad med elstyrd växellåda väljer du läge N och trampar ned bromspedalen i botten.
Körning

203
Proace_sv_Chap06_conduite_ed01-2019
Fjärrkontrollen till det elektroniska lås- och startsystemet måste finnas i systemets avkänningsområde.Lämna aldrig bilen med motorn på och fjärrkontrollen i fickan.Om fjärrkontrollen försvinner ur avkänningszonen visas ett meddelande.Flytta nyckeln så att den befinner sig inom området för att kunna starta motorn.
Om något av startvillkoren inte är uppfyllt visas ett meddelande i instrumentpanelen. I vissa fall måste du vrida på ratten samtidigt som du trycker på knappen START/STOP, för att hjälpa till att låsa upp rattstången. Ett meddelande visas i så fall.
Motorn stannar inte om bilen inte står helt stilla.

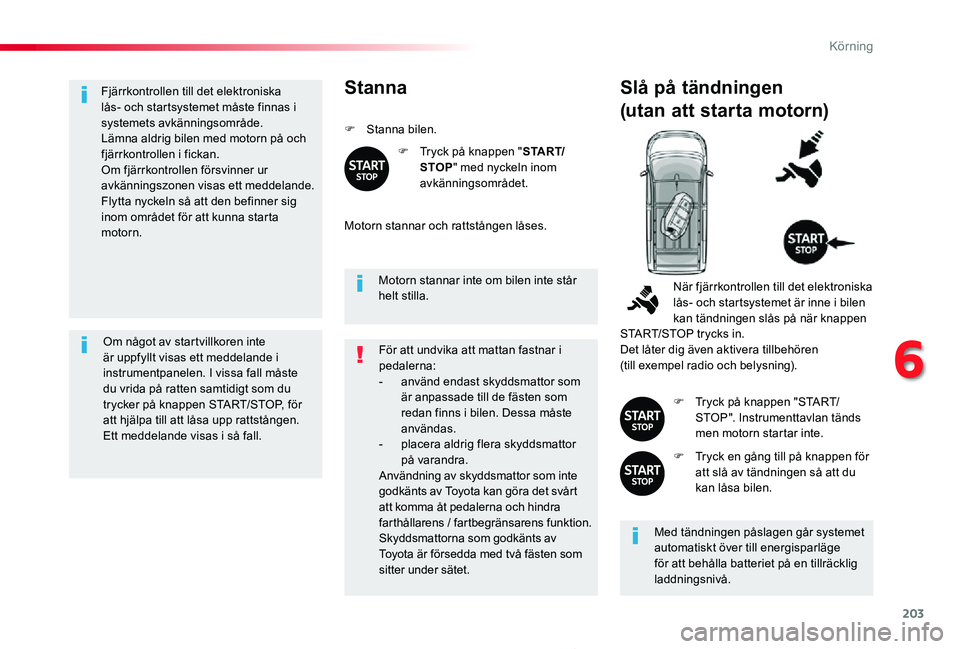

Stanna
F Stanna bilen.
F Tryck på knappen "S TA R T/STOP" med nyckeln inom avkänningsområdet.
Motorn stannar och rattstången låses.
Slå på tändningen
(utan att starta motorn)
Med tändningen påslagen går systemet automatiskt över till energisparläge för att behålla batteriet på en tillräcklig laddningsnivå.
När fjärrkontrollen till det elektroniska lås- och startsystemet är inne i bilen kan tändningen slås på när knappen START/STOP trycks in.Det låter dig även aktivera tillbehören (till exempel radio och belysning).
F Tryck på knappen "START/STOP". Instrumenttavlan tänds men motorn startar inte.
F Tryck en gång till på knappen för att slå av tändningen så att du kan låsa bilen.
För att undvika att mattan fastnar i pedalerna:- använd endast skyddsmattor som är anpassade till de fästen som redan finns i bilen. Dessa måste användas.- placera aldrig flera skyddsmattor
på varandra.Användning av skyddsmattor som inte godkänts av Toyota kan göra det svårt att komma åt pedalerna och hindra farthållarens / fartbegränsarens funktion.Skyddsmattorna som godkänts av Toyota är försedda med två fästen som sitter under sätet.
6
Körning

204
Proace_sv_Chap06_conduite_ed01-2019

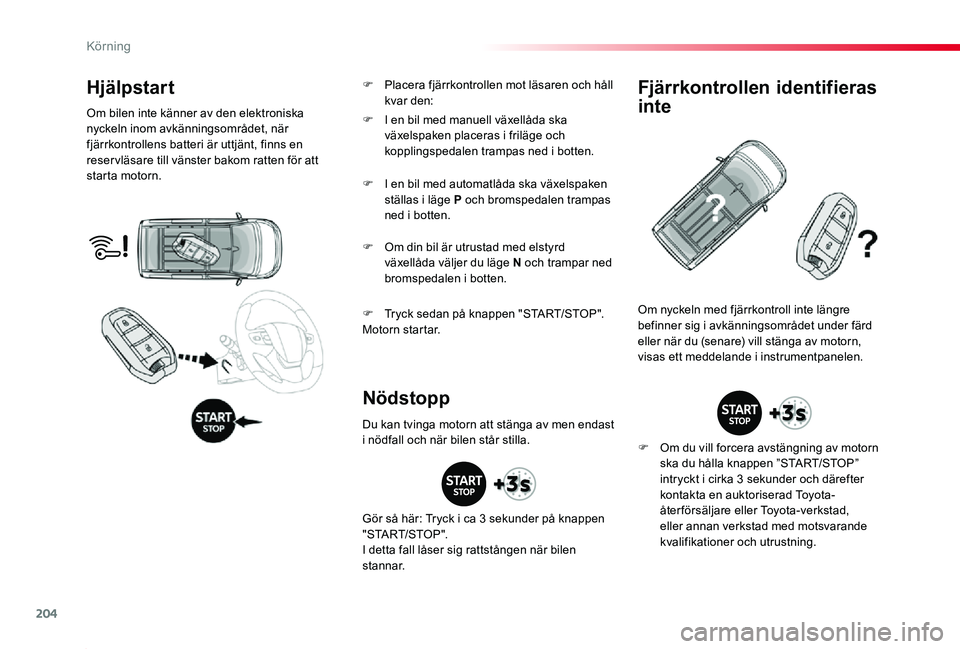

Hjälpstart
Om bilen inte känner av den elektroniska nyckeln inom avkänningsområdet, när fjärrkontrollens batteri är uttjänt, finns en reser vläsare till vänster bakom ratten för att starta motorn.
F Tryck sedan på knappen "START/STOP".Motorn startar.
Om nyckeln med fjärrkontroll inte längre befinner sig i avkänningsområdet under färd eller när du (senare) vill stänga av motorn, visas ett meddelande i instrumentpanelen.
Nödstopp
Fjärrkontrollen identifieras
inte
F Om du vill forcera avstängning av motorn ska du hålla knappen ”START/STOP” intryckt i cirka 3 sekunder och därefter kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
F I en bil med manuell växellåda ska växelspaken placeras i friläge och kopplingspedalen trampas ned i botten.
F I en bil med automatlåda ska växelspaken ställas i läge P och bromspedalen trampas ned i botten.
F Om din bil är utrustad med elstyrd växellåda väljer du läge N och trampar ned bromspedalen i botten.
Du kan tvinga motorn att stänga av men endast i nödfall och när bilen står stilla.
Gör så här: Tryck i ca 3 sekunder på knappen "START/STOP".
I detta fall låser sig rattstången när bilen stannar.
F Placera fjärrkontrollen mot läsaren och håll kvar den:
Körning

208
Proace_sv_Chap06_conduite_ed01-2019
Växlingsindikator
Beroende på situationen och på hur din bil är utrustad, kan systemet rekommendera att du hoppar över en eller flera växlar.Du kan följa denna rekommendation utan att gå via de mellanliggande växellägena.
- Du trampar på gaspedalen.
- Du har 3:ans växel ilagd.
- Systemet kan föreslå att du byter till en högre växel.
Informationen visas i form av en pil i instrumentpanelen.I bilar med manuell växellåda kan pilen åtföljas av det rekommenderade växelläget.
Systemet anpassar växlingsrekommendationerna med hänsyn till körförhållandena (backe, last, o.s.v.) och förarens kommandon (trampar på gaspedalen, bromsar, o.s.v.).Systemet föreslår under inga omständigheter:- att 1:ans växel ska läggas i,- att backväxeln ska läggas i.
System som minskar bränsleförbrukningen genom att rekommendera den bäst lämpade växeln.
Exempel:
På vissa dieselversioner med
manuell växellåda föreslår systemet eventuellt att friväxel läggs i (N visas på instrumentpanelen) så att motorn kan försättas i viloläge (STOP-läge med Stop&Start) under vissa körförhållanden.
Funktionen kan inte kopplas ur.
Du väljer själv om du ska följa rekommendationerna eller inte.Det är vägens beskaffenhet, trafiktätheten och säkerheten som avgör vilken växel som är lämpligast i varje situation.Växlingsindikatorn innebär inte att det krävs mindre uppmärksamhet från förarens sida.
Körning

218
Proace_sv_Chap06_conduite_ed01-2019
Stop & StartStälla motorn i STOP-
läget
Om ditt fordon är utrustat med manuell växellåda och står stilla eller kör långsammare än 20 km/h (beroende på motor) tänds kontrollampan "ECO" på instrumentpanelen och motorn går automatiskt ned i standby-läge om du sätter växeln i neutralläge och släpper upp kopplingen.
För att underlätta vid parkering är STOP-läget urkopplat under några sekunder efter att backväxeln har lagts u r.Stop & Start-systemet ändrar inte bilens funktioner, t.ex. bromsar och servostyrning.Efter avstängningen kan du märka en liten fördröjning innan motorn stannar.
Om din bil är försedd med Stop & Start används en tidräknare för att hålla reda på hur länge STOP-
läget varit aktiverat sammanlagt under färden.Räknaren nollställs varje gång tändningen slås på.
Stop & Start-systemets tidräknareStop & Start-systemet ställer tillfälligt motorn i viloläge - STOP-läget - när du stannar bilen (rödljus, köbildning etc.). Motorn startar automatiskt igen - START-läget - när du vill köra iväg. Omstarten sker omedelbart, snabbt och tyst.Stop & Start lämpar sig per fekt för stadstrafik och ger lägre bränsleförbrukning, sänker utsläppen av förorenande avgaser och minskar motorljudet när bilen står stilla.
Om ditt fordon är utrustat med automatlåda och står stilla tänds kontrollampan "ECO" på instrumentpanelen och motorn går automatiskt ned i standby-läge när du trampar ned bromspedalen eller sätter växelväljaren i läge N.
Om ditt fordon är utrustat med elstyrd växellåda och står stilla eller kör långsammare än 8 km/h tänds kontrollampan "ECO" på instrumentpanelen och motorn går automatiskt ned i standby-läge om du trampar ned bromspedalen eller sätter växelväljaren i läge N.
(minuter/sekunder eller timmar/minuter)
Tanka aldrig bilen när motorn står i STOP-läget. Stäng alltid av tändningen.
Körning

219
Proace_sv_Chap06_conduite_ed01-2019

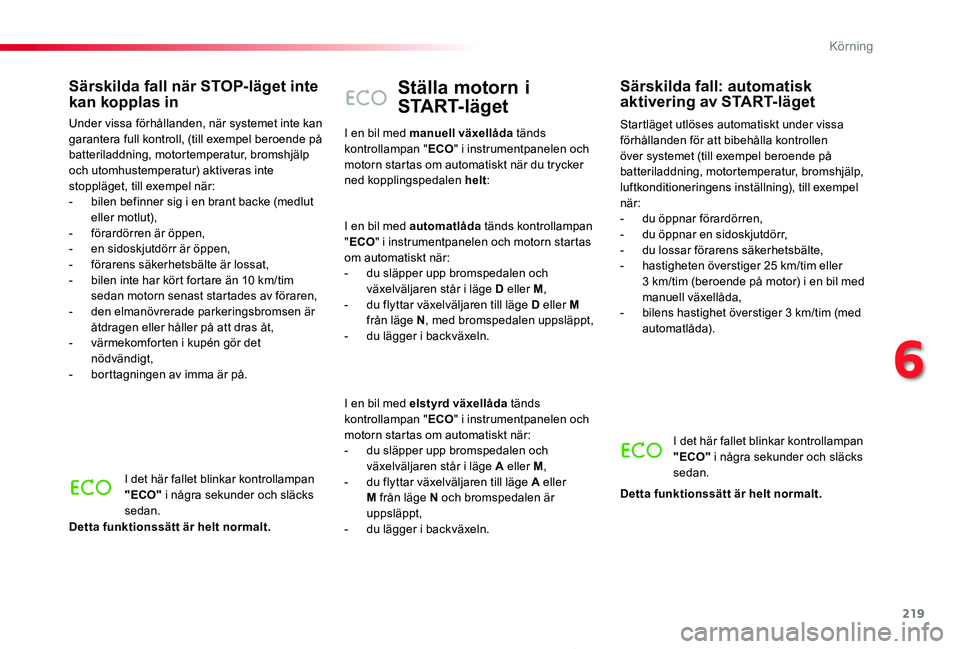

Ställa motorn i
START-läget
Startläget utlöses automatiskt under vissa förhållanden för att bibehålla kontrollen över systemet (till exempel beroende på batteriladdning, motortemperatur, bromshjälp, luftkonditioneringens inställning), till exempel när:- du öppnar förardörren,- du öppnar en sidoskjutdörr,- du lossar förarens säkerhetsbälte,- hastigheten överstiger 25 km/tim eller 3 km/tim (beroende på motor) i en bil med manuell växellåda,- bilens hastighet överstiger 3 km/tim (med automatlåda).
Särskilda fall: automatisk aktivering av START-läget
I det här fallet blinkar kontrollampan "ECO" i några sekunder och släcks sedan.
Detta funktionssätt är helt normalt.
I en bil med manuell växellåda tänds kontrollampan "ECO" i instrumentpanelen och motorn startas om automatiskt när du trycker ned kopplingspedalen helt:
I en bil med automatlåda tänds kontrollampan "ECO" i instrumentpanelen och motorn startas
om automatiskt när:- du släpper upp bromspedalen och växelväljaren står i läge D eller M,- du flyttar växelväljaren till läge D eller M från läge N, med bromspedalen uppsläppt,- du lägger i backväxeln.
I en bil med elstyrd växellåda tänds kontrollampan "ECO" i instrumentpanelen och motorn startas om automatiskt när:- du släpper upp bromspedalen och växelväljaren står i läge A eller M,- du flyttar växelväljaren till läge A eller M från läge N och bromspedalen är uppsläppt,- du lägger i backväxeln.
Särskilda fall när STOP-läget inte kan kopplas in
Under vissa förhållanden, när systemet inte kan garantera full kontroll, (till exempel beroende på batteriladdning, motortemperatur, bromshjälp och utomhustemperatur) aktiveras inte stoppläget, till exempel när:- bilen befinner sig i en brant backe (medlut eller motlut),- förardörren är öppen,- en sidoskjutdörr är öppen,- förarens säkerhetsbälte är lossat,- bilen inte har kört fortare än 10 km/tim sedan motorn senast startades av föraren,- den elmanövrerade parkeringsbromsen är åtdragen eller håller på att dras åt,- värmekomforten i kupén gör det nödvändigt,- borttagningen av imma är på.
I det här fallet blinkar kontrollampan "ECO" i några sekunder och släcks sedan.
Detta funktionssätt är helt normalt.
6
Körning

220
Proace_sv_Chap06_conduite_ed01-2019

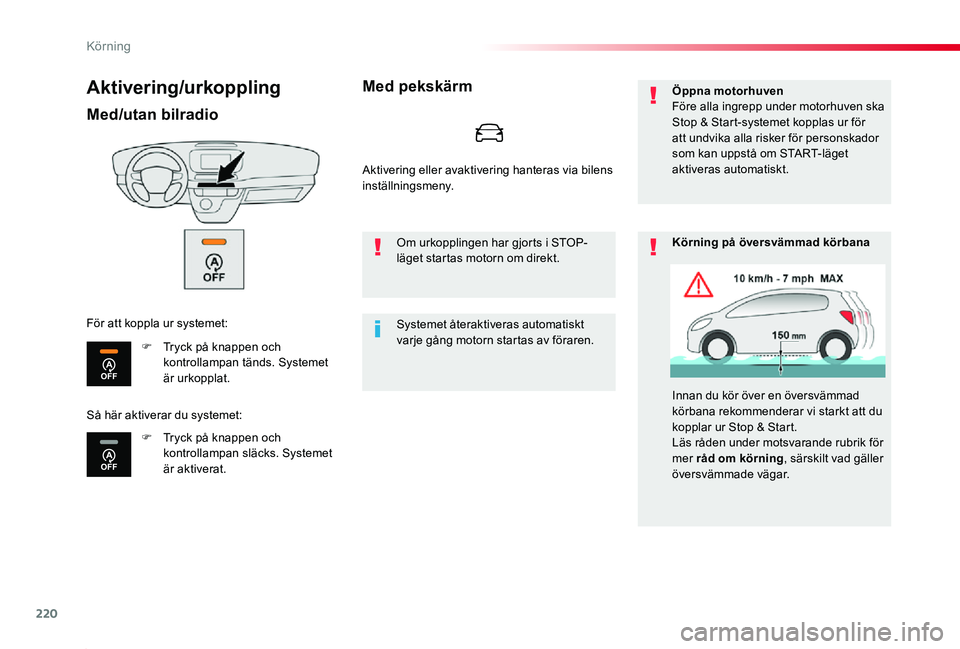

Aktivering/urkoppling
Med/utan bilradio
F Tryck på knappen och kontrollampan tänds. Systemet är urkopplat.
F Tryck på knappen och kontrollampan släcks. Systemet är aktiverat.
För att koppla ur systemet:
Med pekskärm
Systemet återaktiveras automatiskt varje gång motorn startas av föraren.
Om urkopplingen har gjorts i STOP-läget startas motorn om direkt.
Öppna motorhuvenFöre alla ingrepp under motorhuven ska Stop & Start-systemet kopplas ur för att undvika alla risker för personskador som kan uppstå om START-läget aktiveras automatiskt.
Körning på översvämmad körbana
Innan du kör över en översvämmad körbana rekommenderar vi starkt att du kopplar ur Stop & Start.Läs råden under motsvarande rubrik för
mer råd om körning, särskilt vad gäller översvämmade vägar.
Så här aktiverar du systemet:
Aktivering eller avaktivering hanteras via bilens inställningsmeny.
Körning

221
Proace_sv_Chap06_conduite_ed01-2019

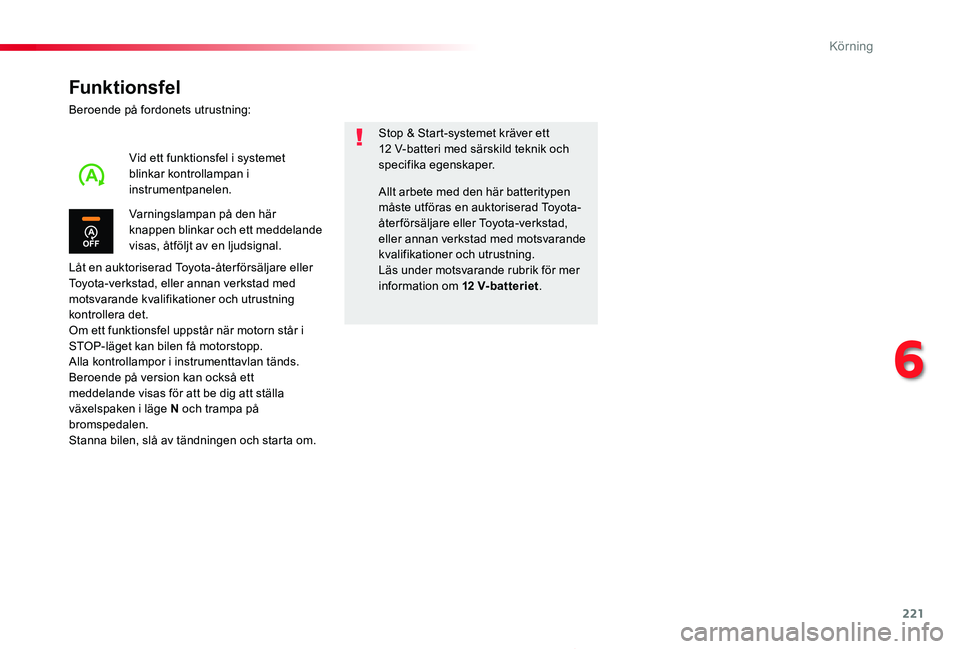

Funktionsfel
Beroende på fordonets utrustning:
Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.Om ett funktionsfel uppstår när motorn står i STOP-läget kan bilen få motorstopp.Alla kontrollampor i instrumenttavlan tänds.Beroende på version kan också ett meddelande visas för att be dig att ställa växelspaken i läge N och trampa på bromspedalen.Stanna bilen, slå av tändningen och starta om.
Stop & Start-systemet kräver ett 12 V-batteri med särskild teknik och specifika egenskaper.
Varningslampan på den här knappen blinkar och ett meddelande visas, åtföljt av en ljudsignal.
Vid ett funktionsfel i systemet blinkar kontrollampan i instrumentpanelen.Allt arbete med den här batteritypen måste utföras en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.Läs under motsvarande rubrik för mer information om 12 V-batteriet.
6
Körning

246
Proace_sv_Chap06_conduite_ed01-2019

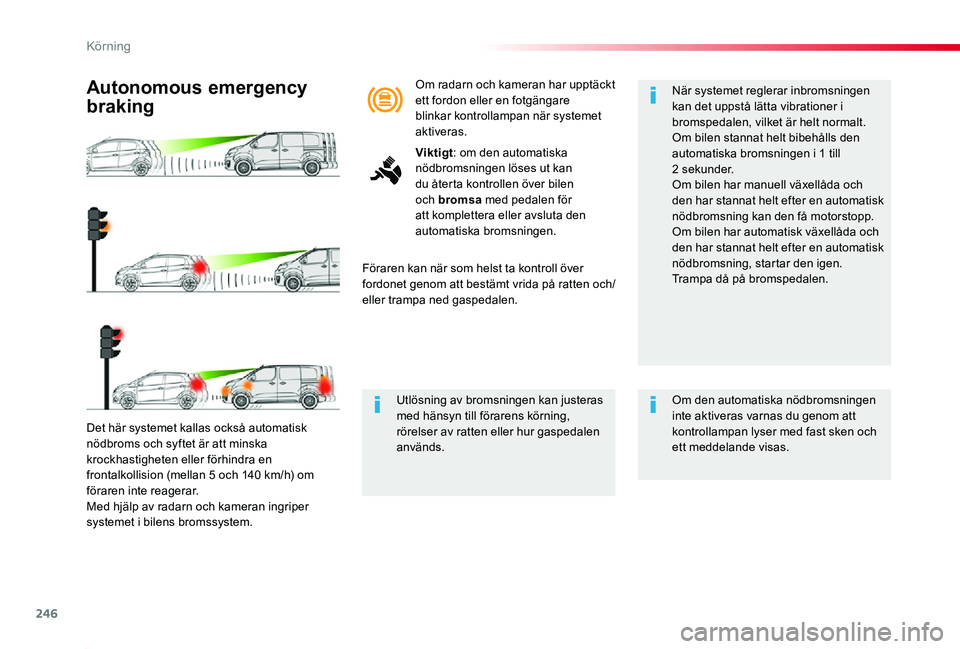

Det här systemet kallas också automatisk nödbroms och syftet är att minska krockhastigheten eller förhindra en frontalkollision (mellan 5 och 140 km/h) om föraren inte reagerar.Med hjälp av radarn och kameran ingriper systemet i bilens bromssystem.
Autonomous emergency
braking
Föraren kan när som helst ta kontroll över fordonet genom att bestämt vrida på ratten och/eller trampa ned gaspedalen.
När systemet reglerar inbromsningen kan det uppstå lätta vibrationer i bromspedalen, vilket är helt normalt.Om bilen stannat helt bibehålls den automatiska bromsningen i 1 till 2 sekunder.Om bilen har manuell växellåda och den har stannat helt efter en automatisk nödbromsning kan den få motorstopp.Om bilen har automatisk växellåda och den har stannat helt efter en automatisk nödbromsning, startar den igen. Trampa då på bromspedalen.
Om den automatiska nödbromsningen inte aktiveras varnas du genom att kontrollampan lyser med fast sken och ett meddelande visas.
Om radarn och kameran har upptäckt ett fordon eller en fotgängare blinkar kontrollampan när systemet aktiveras.
Viktigt: om den automatiska nödbromsningen löses ut kan du återta kontrollen över bilen och bromsa med pedalen för att komplettera eller avsluta den automatiska bromsningen.
Utlösning av bromsningen kan justeras med hänsyn till förarens körning, rörelser av ratten eller hur gaspedalen används.
Körning

265
Proace_sv_Chap07_info-pratiques_ed01-2019

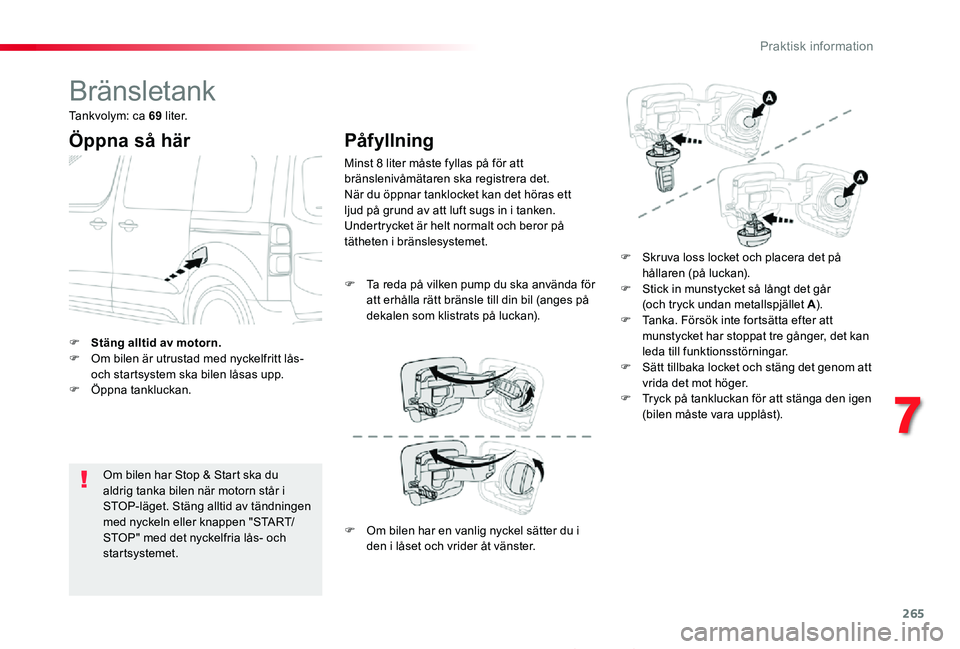

Bränsletank
Öppna så här
Om bilen har Stop & Start ska du aldrig tanka bilen när motorn står i STOP-läget. Stäng alltid av tändningen med nyckeln eller knappen "START/STOP" med det nyckelfria lås- och startsystemet.
F Stäng alltid av motorn.F Om bilen är utrustad med nyckelfritt lås- och startsystem ska bilen låsas upp.F Öppna tankluckan.
Påfyllning
Minst 8 liter måste fyllas på för att bränslenivåmätaren ska registrera det.När du öppnar tanklocket kan det höras ett ljud på grund av att luft sugs in i tanken. Undertrycket är helt normalt och beror på tätheten i bränslesystemet.
F Skruva loss locket och placera det på hållaren (på luckan).F Stick in munstycket så långt det går (och tryck undan metallspjället A).F Tanka. Försök inte fortsätta efter att munstycket har stoppat tre gånger, det kan leda till funktionsstörningar.F Sätt tillbaka locket och stäng det genom att vrida det mot höger.F Tryck på tankluckan för att stänga den igen (bilen måste vara upplåst).
F Ta reda på vilken pump du ska använda för att erhålla rätt bränsle till din bil (anges på dekalen som klistrats på luckan).
Tankvolym: ca 69 l i t e r.
F Om bilen har en vanlig nyckel sätter du i
den i låset och vrider åt vänster.
7
Praktisk information
