display TOYOTA PROACE 2020 Instructieboekje (in Dutch)

.
.
Proace_nl_Chap00a_sommaire_ed01-2019
Rijadviezen 196Starten - afzetten van de motor, normale sleutel, sleutel met afstandsbediening 199Starten - afzetten van de motor "Smart Entry & Start System" 202Parkeerrem 205Hill start assist control (HAC) 206Handgeschakelde 5-versnellingsbak 207Handgeschakelde 6-versnellingsbak 207Schakelindicator 208Automatische transmissie 209Elektronisch gestuurde versnellingsbak 214Stop & Start 218Head-up display 222Adjustable Speed Limiter (ASL) 224Road Sign Assist 225Snelheidsbegrenzer 229Snelheidsregelaar 232Adaptive cruise control 236Forward collision warning and Autonomous emergency braking system with Pedestrian Detection 243Lane Departure Alert 248Driver Attention Alert 250Dodehoekbewaking 252Parkeerhulp 255Achteruitrijcamera, binnenspiegel 258180°-camerasysteem achter 259Tyre Pressure Warning System (TPWS) 262
Brandstoftank 265Tankbeveiliging diesel 266Sneeuwkettingen 268Trekken van een aanhanger 269Eco-mode 270Accessoires 271Dakstangen/imperiaal 273Wisserbladen vervangen 274Motorkap 276Dieselmotor 277Niveaus controleren 278Controles 281AdBlue® en SCR-systeem (dieselmotor) 283
Gevarendriehoek (opbergen) 287Gereedschapskist 287Bandenreparatieset 290Wiel verwisselen 296Een lamp ver vangen 303Zekering vervangen 31612V-accu 321Slepen 325Brandstoftank leeg (diesel) 327
Afmetingen 328Motoren 332Gewichten 332Identificatie 337
RijdenPraktische informatie
Storingen verhelpen
Technische gegevens
Noodoproep of Pechhulp 338Toyota Pro Touch with navigation system 3 41To y o t a P r o To u c h 377Toyota Radio Bluetooth 397
Audio en datacommunicatie
Trefwoordenregister
Inhoudsopgave

7
Proace_nl_Chap00b_vue-ensemble_ed01-2019
Vergrendelen/ontgrendelen vanuit het interieur 72-73Elektrisch bedienbare schuifdeur(en) 78-86Selectieve ontgrendeling cabine/laadruimte 47- 48, 55Elektrische kinderbeveiliging 194Alarmknipperlichten 160Tyre Pressure Warning System (TPWS) controlesysteem 263-264Stop & Start uitschakelen 220CDS/ASR uitschakelen 163
Stuurwiel verstellen 99Claxon 161
Head-up display 222-223
Cockpit (vervolg)
Ruitenwisserschakelaar 156-159Boordcomputer 40- 42
Adjustable Speed Limiter (ASL) 224Snelheidsbegrenzer 229-231Snelheidsregelaar 232-235Adaptive cruise control 236 -242
Instrumentenpanelen 14-16Verklikkerlampjes 17-30Koelvloeistoftemperatuur 31Onderhoudsindicator 31-33Motorolieniveaumeter 34AdBlue®-actieradiusindicator 35-37Kilometerteller 38Schakelindicator 208Dimmer dashboardverlichting 39Boordcomputer 40- 42Datum en tijd instellen 46Driver Attention Alert 250-251
Elektrisch bedienbare ruiten 98Elektrische buitenspiegelverstelling 143
Toyota Traction Select 163, 16 4 -165Fuel burner heater/Remote controlled fuel burner heater 13 8 -14 0Alarm 95-97Handmatige koplamphoogteverstelling 155Lane Departure Alert 248-249Dodehoekbewakingssysteem 252-254Grootlichtassistent 153-154
Datum/tijd instellen 46180°-camerasysteem achter 259 -261Adjustable Speed Limiter (ASL) 224Road Sign Assist 225 -228, 231, 234, 238Forward collision warning 243 -245Autonomous emergency braking 243, 246 -249Stop & Start uitschakelen 220
Lichtschakelaar 146-151Richtingaanwijzers 148
.
Overzicht

14
Proace_nl_Chap01_instruments-de-bord_ed01-2019

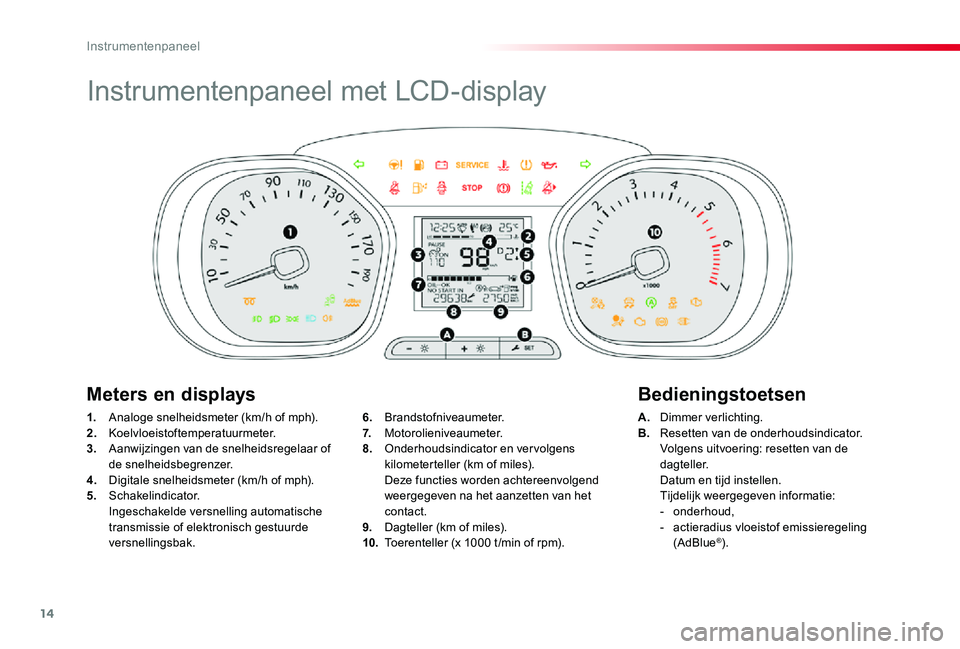

Instrumentenpaneel met LCD-display
1. Analoge snelheidsmeter (km/h of mph).2. Koelvloeistoftemperatuurmeter.3. Aanwijzingen van de snelheidsregelaar of de snelheidsbegrenzer.4. Digitale snelheidsmeter (km/h of mph).5. Schakelindicator. Ingeschakelde versnelling automatische transmissie of elektronisch gestuurde versnellingsbak.
A. Dimmer verlichting.B. Resetten van de onderhoudsindicator. Volgens uitvoering: resetten van de dagteller. Datum en tijd instellen. Tijdelijk weergegeven informatie:- onderhoud,- actieradius vloeistof emissieregeling (AdBlue®).
6. Brandstofniveaumeter.7. Motorolieniveaumeter.8. Onderhoudsindicator en vervolgens kilometerteller (km of miles). Deze functies worden achtereenvolgend weergegeven na het aanzetten van het contact.9. Dagteller (km of miles).10. Toerenteller (x 1000 t /min of rpm).
Meters en displaysBedieningstoetsen
Instrumentenpaneel

15
Proace_nl_Chap01_instruments-de-bord_ed01-2019
1. Analoge snelheidsmeter (km/h of mph).2. Brandstofniveaumeter.3. Koelvloeistoftemperatuurmeter.4. Aanwijzingen van de snelheidsregelaar of de snelheidsbegrenzer.5. Digitale snelheidsmeter (km/h of mph).
A. Resetten van de onderhoudsindicator. Tijdelijk weergegeven informatie:- onderhoud,- actieradius vloeistof emissieregeling (AdBlue®).B. Dimmer verlichting.C. Resetten dagteller en tripmeter.
6. Schakelindicator. Ingeschakelde versnelling automatische transmissie of elektronisch gestuurde versnellingsbak.7. Onderhoudsindicator en vervolgens kilometerteller (km of miles), dagteller (km of miles), weergave van meldingen, ...8. Toerenteller (x 1000 t /min of rpm).
Meters en displaysBedieningstoetsen

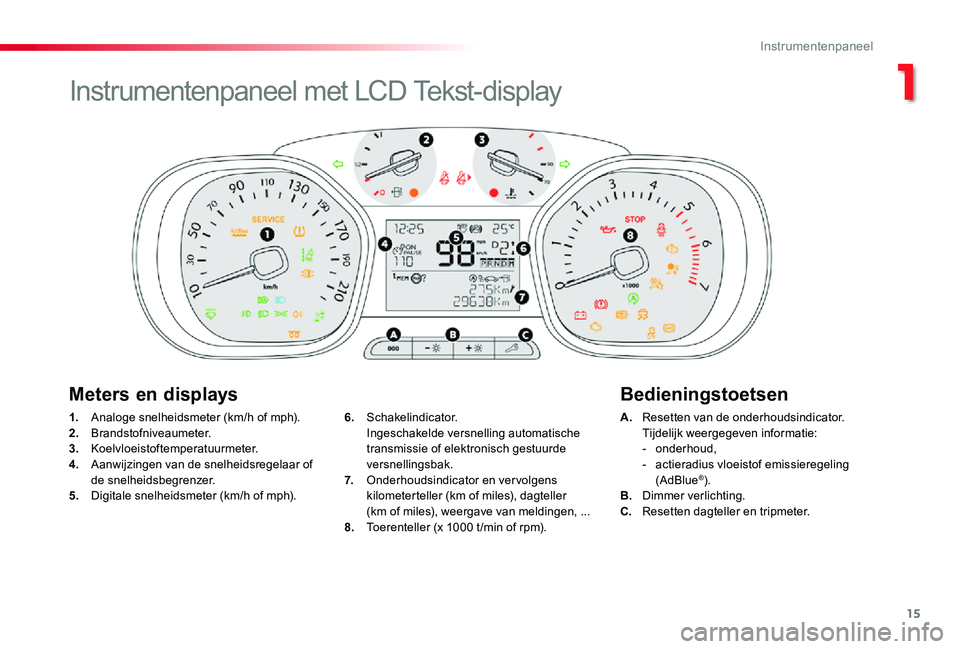

Instrumentenpaneel met LCD Tekst-display
1
Instrumentenpaneel

16
Proace_nl_Chap01_instruments-de-bord_ed01-2019

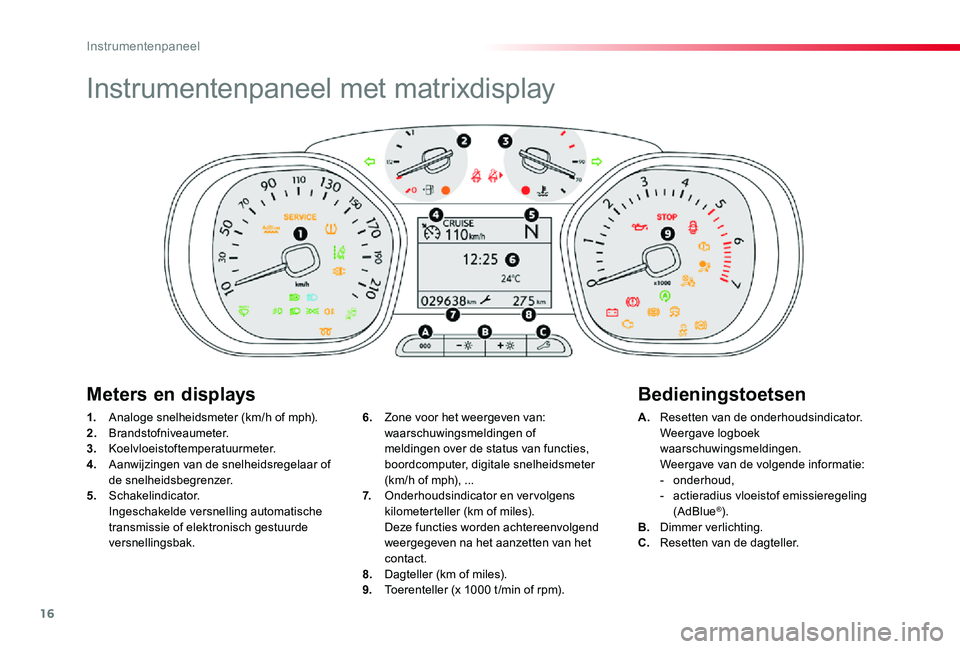

Instrumentenpaneel met matrixdisplay
1. Analoge snelheidsmeter (km/h of mph).2. Brandstofniveaumeter.3. Koelvloeistoftemperatuurmeter.4. Aanwijzingen van de snelheidsregelaar of de snelheidsbegrenzer.5. Schakelindicator. Ingeschakelde versnelling automatische transmissie of elektronisch gestuurde versnellingsbak.
A. Resetten van de onderhoudsindicator. Weergave logboek waarschuwingsmeldingen. Weergave van de volgende informatie:- onderhoud,- actieradius vloeistof emissieregeling (AdBlue®).B. Dimmer verlichting.C. Resetten van de dagteller.
6. Zone voor het weergeven van: waarschuwingsmeldingen of meldingen over de status van functies, boordcomputer, digitale snelheidsmeter (km/h of mph), ...7. Onderhoudsindicator en vervolgens kilometerteller (km of miles). Deze functies worden achtereenvolgend weergegeven na het aanzetten van het contact.8. Dagteller (km of miles).9. Toerenteller (x 1000 t /min of rpm).
Meters en displaysBedieningstoetsen
Instrumentenpaneel

17
Proace_nl_Chap01_instruments-de-bord_ed01-2019

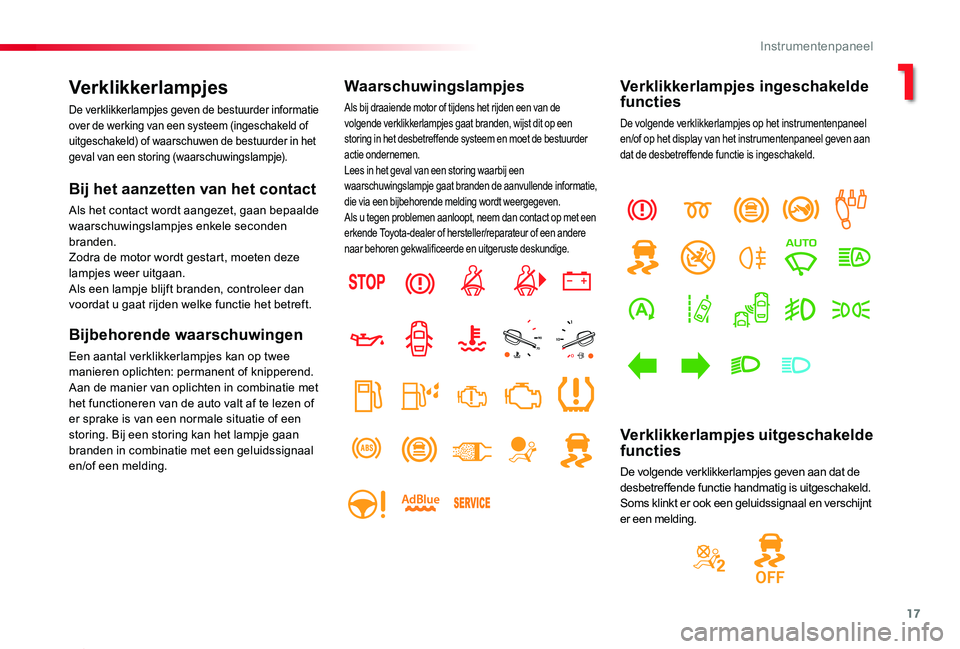

Verklikkerlampjes
De verklikkerlampjes geven de bestuurder informatie over de werking van een systeem (ingeschakeld of uitgeschakeld) of waarschuwen de bestuurder in het geval van een storing (waarschuwingslampje).
Bij het aanzetten van het contact
Als het contact wordt aangezet, gaan bepaalde waarschuwingslampjes enkele seconden branden.Zodra de motor wordt gestart, moeten deze lampjes weer uitgaan.Als een lampje blijft branden, controleer dan voordat u gaat rijden welke functie het betreft.
Bijbehorende waarschuwingen
Een aantal verklikkerlampjes kan op twee manieren oplichten: permanent of knipperend.Aan de manier van oplichten in combinatie met het functioneren van de auto valt af te lezen of er sprake is van een normale situatie of een storing. Bij een storing kan het lampje gaan branden in combinatie met een geluidssignaal en/of een melding.
Waarschuwingslampjes
Als bij draaiende motor of tijdens het rijden een van de volgende verklikkerlampjes gaat branden, wijst dit op een storing in het desbetreffende systeem en moet de bestuurder actie ondernemen.Lees in het geval van een storing waarbij een waarschuwingslampje gaat branden de aanvullende informatie, die via een bijbehorende melding wordt weergegeven.Als u tegen problemen aanloopt, neem dan contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Verklikkerlampjes ingeschakelde functies
De volgende verklikkerlampjes op het instrumentenpaneel en/of op het display van het instrumentenpaneel geven aan dat de desbetreffende functie is ingeschakeld.
Verklikkerlampjes uitgeschakelde functies
De volgende verklikkerlampjes geven aan dat de desbetreffende functie handmatig is uitgeschakeld.Soms klinkt er ook een geluidssignaal en verschijnt er een melding.
1
Instrumentenpaneel

19
Proace_nl_Chap01_instruments-de-bord_ed01-2019

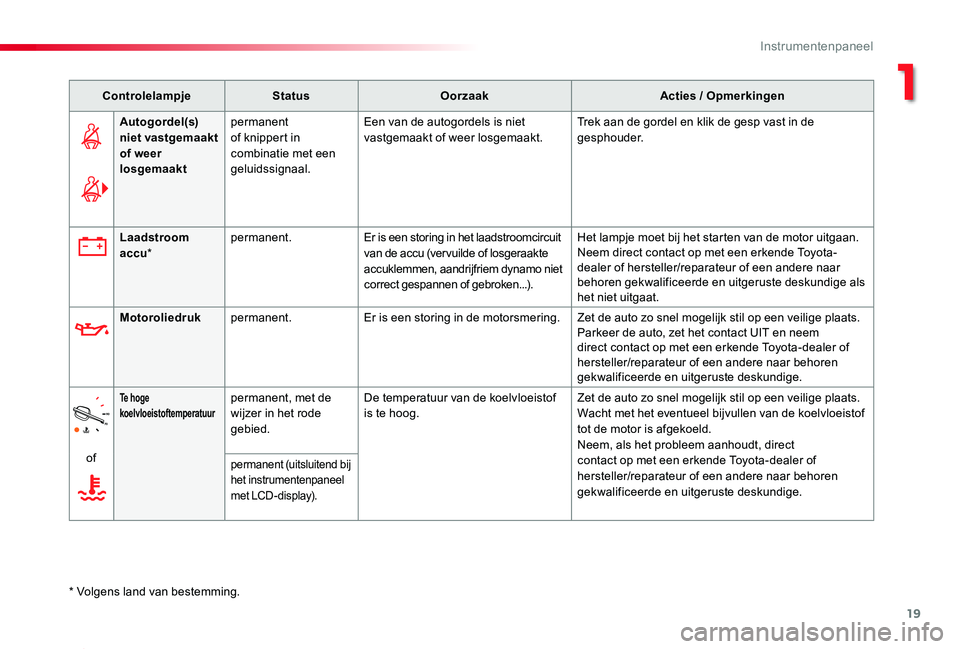

ControlelampjeStatusOorzaakActies / Opmerkingen
Autogordel(s) niet vastgemaakt of weer losgemaakt
permanent of knippert in combinatie met een geluidssignaal.
Een van de autogordels is niet vastgemaakt of weer losgemaakt.Trek aan de gordel en klik de gesp vast in de gesphouder.
* Volgens land van bestemming.
Laadstroom
accu*
permanent.Er is een storing in het laadstroomcircuit
van de accu (ver vuilde of losgeraakte accuklemmen, aandrijfriem dynamo niet correct gespannen of gebroken...).
Het lampje moet bij het starten van de motor uitgaan.Neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als het niet uitgaat.
Motoroliedrukpermanent.Er is een storing in de motorsmering.Zet de auto zo snel mogelijk stil op een veilige plaats.Parkeer de auto, zet het contact UIT en neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
of
Te h o g e koelvloeistoftemperatuurpermanent, met de wijzer in het rode gebied.
De temperatuur van de koelvloeistof is te hoog.Zet de auto zo snel mogelijk stil op een veilige plaats.Wacht met het eventueel bijvullen van de koelvloeistof tot de motor is afgekoeld.
Neem, als het probleem aanhoudt, direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
permanent (uitsluitend bij het instrumentenpaneel met LCD-display).
1
Instrumentenpaneel

20
Proace_nl_Chap01_instruments-de-bord_ed01-2019

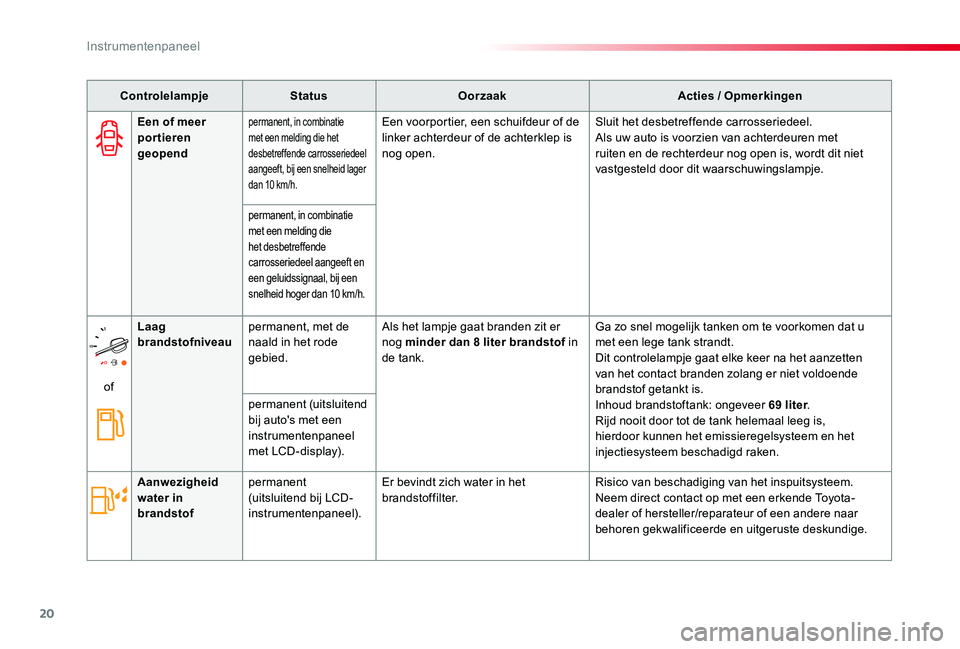

ControlelampjeStatusOorzaakActies / Opmerkingen
Een of meer portieren geopend
permanent, in combinatie met een melding die het desbetreffende carrosseriedeel aangeeft, bij een snelheid lager dan 10 km/h.
Een voorportier, een schuifdeur of de linker achterdeur of de achterklep is nog open.
Sluit het desbetreffende carrosseriedeel.Als uw auto is voorzien van achterdeuren met ruiten en de rechterdeur nog open is, wordt dit niet vastgesteld door dit waarschuwingslampje.
permanent, in combinatie met een melding die
het desbetreffende carrosseriedeel aangeeft en een geluidssignaal, bij een snelheid hoger dan 10 km/h.
of
Laag brandstofniveaupermanent, met de naald in het rode gebied.
Als het lampje gaat branden zit er nog minder dan 8 liter brandstof in de tank.
Ga zo snel mogelijk tanken om te voorkomen dat u met een lege tank strandt.Dit controlelampje gaat elke keer na het aanzetten van het contact branden zolang er niet voldoende brandstof getankt is.Inhoud brandstoftank: ongeveer 69 liter.Rijd nooit door tot de tank helemaal leeg is, hierdoor kunnen het emissieregelsysteem en het
injectiesysteem beschadigd raken.
permanent (uitsluitend bij auto's met een instrumentenpaneel
met LCD-display).
Aanwezigheid water in brandstof
permanent (uitsluitend bij LCD-instrumentenpaneel).
Er bevindt zich water in het brandstoffilter.Risico van beschadiging van het inspuitsysteem.Neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Instrumentenpaneel

24
Proace_nl_Chap01_instruments-de-bord_ed01-2019

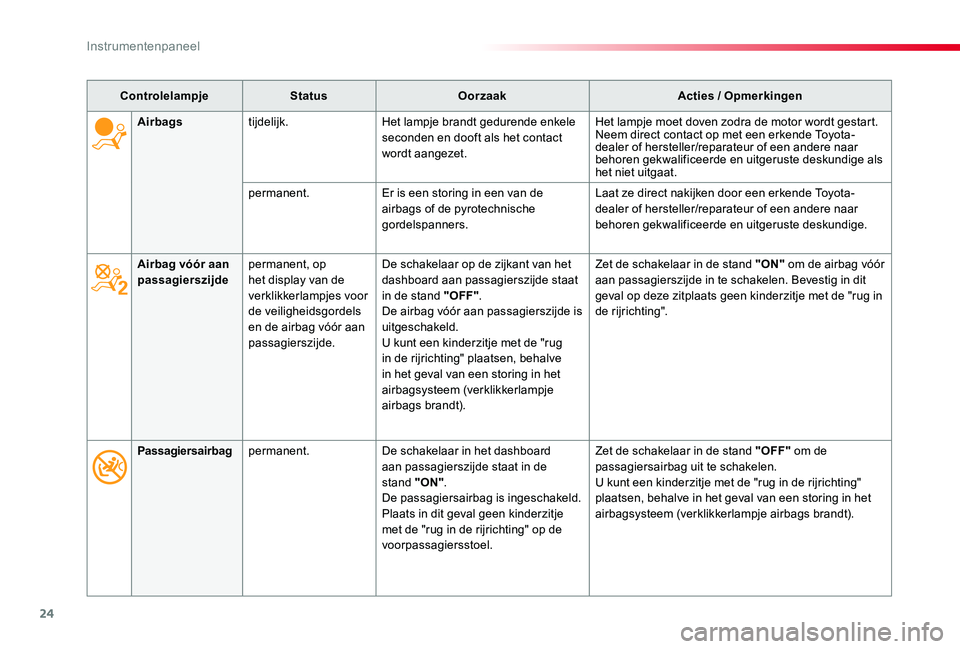

ControlelampjeStatusOorzaakActies / Opmerkingen
Airbag vóór aan passagierszijdepermanent, op het display van de verklikkerlampjes voor de veiligheidsgordels en de airbag vóór aan passagierszijde.
De schakelaar op de zijkant van het dashboard aan passagierszijde staat in de stand "OFF".De airbag vóór aan passagierszijde is uitgeschakeld.U kunt een kinderzitje met de "rug in de rijrichting" plaatsen, behalve in het geval van een storing in het airbagsysteem (verklikkerlampje airbags brandt).
Zet de schakelaar in de stand "ON" om de airbag vóór aan passagierszijde in te schakelen. Bevestig in dit geval op deze zitplaats geen kinderzitje met de "rug in de rijrichting".
Airbagstijdelijk.Het lampje brandt gedurende enkele seconden en dooft als het contact wordt aangezet.
Het lampje moet doven zodra de motor wordt gestart.Neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als het niet uitgaat.
permanent.Er is een storing in een van de airbags of de pyrotechnische gordelspanners.
Laat ze direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Passagiersairbagpermanent.De schakelaar in het dashboard aan passagierszijde staat in de stand "ON".De passagiersairbag is ingeschakeld.Plaats in dit geval geen kinderzitje met de "rug in de rijrichting" op de voorpassagiersstoel.
Zet de schakelaar in de stand "OFF" om de passagiersairbag uit te schakelen.U kunt een kinderzitje met de "rug in de rijrichting" plaatsen, behalve in het geval van een storing in het airbagsysteem (verklikkerlampje airbags brandt).
Instrumentenpaneel

32
Proace_nl_Chap01_instruments-de-bord_ed01-2019

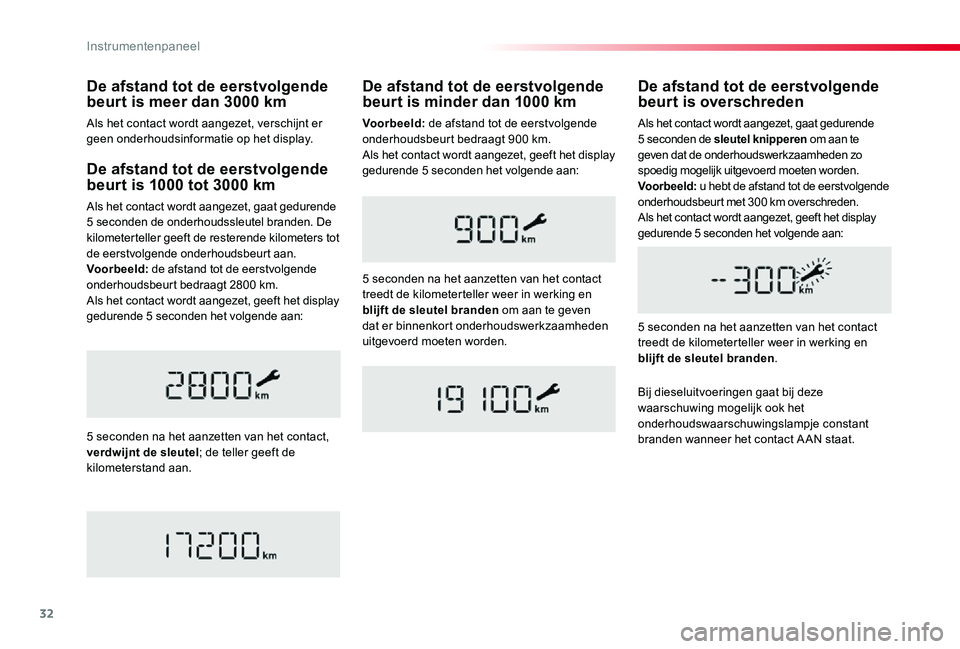

De afstand tot de eerstvolgende beurt is 1000 tot 3000 km
Als het contact wordt aangezet, gaat gedurende 5 seconden de onderhoudssleutel branden. De kilometerteller geeft de resterende kilometers tot de eerstvolgende onderhoudsbeurt aan.Voorbeeld: de afstand tot de eerstvolgende onderhoudsbeurt bedraagt 2800 km.Als het contact wordt aangezet, geeft het display gedurende 5 seconden het volgende aan:
5 seconden na het aanzetten van het contact, verdwijnt de sleutel; de teller geeft de kilometerstand aan.
De afstand tot de eerstvolgende beurt is overschreden
5 seconden na het aanzetten van het contact treedt de kilometerteller weer in werking en blijft de sleutel branden.
Als het contact wordt aangezet, gaat gedurende 5 seconden de sleutel knipperen om aan te geven dat de onderhoudswerkzaamheden zo spoedig mogelijk uitgevoerd moeten worden.Voorbeeld: u hebt de afstand tot de eerstvolgende onderhoudsbeurt met 300 km overschreden.Als het contact wordt aangezet, geeft het display gedurende 5 seconden het volgende aan:
De afstand tot de eerstvolgende beurt is minder dan 1000 km
5 seconden na het aanzetten van het contact treedt de kilometerteller weer in werking en blijft de sleutel branden om aan te geven dat er binnenkort onderhoudswerkzaamheden uitgevoerd moeten worden.
Bij dieseluitvoeringen gaat bij deze waarschuwing mogelijk ook het onderhoudswaarschuwingslampje constant branden wanneer het contact A AN staat.
De afstand tot de eerstvolgende beurt is meer dan 3000 km
Als het contact wordt aangezet, verschijnt er geen onderhoudsinformatie op het display.Voorbeeld: de afstand tot de eerstvolgende onderhoudsbeurt bedraagt 900 km.Als het contact wordt aangezet, geeft het display gedurende 5 seconden het volgende aan:
Instrumentenpaneel
