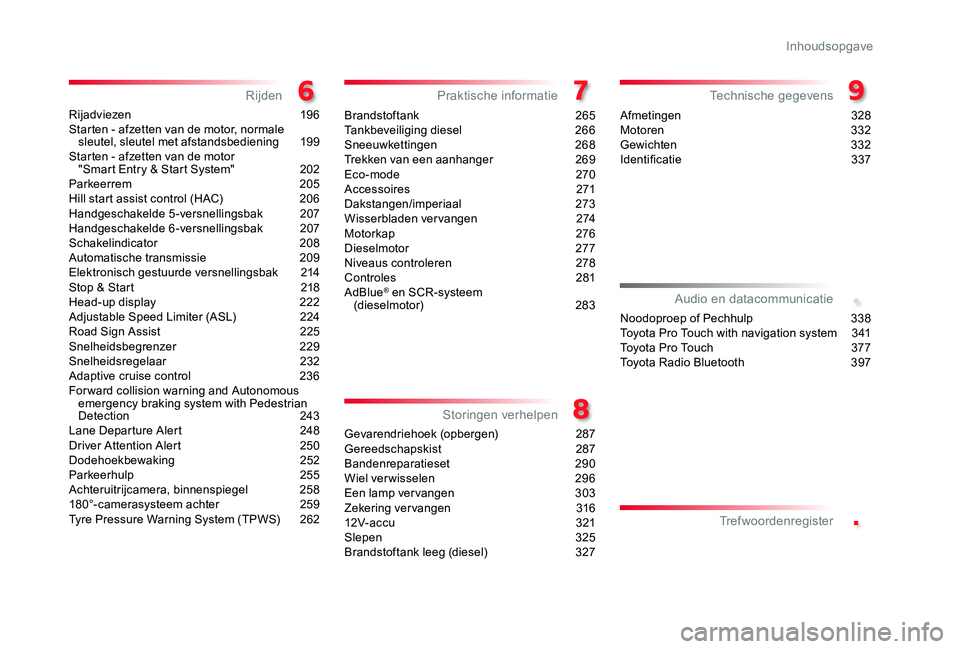

Page 3 of 430

.
.
Proace_nl_Chap00a_sommaire_ed01-2019
Rijadviezen 196Starten - afzetten van de motor, normale sleutel, sleutel met afstandsbediening 199Starten - afzetten van de motor "Smart Entry & Start System" 202Parkeerrem 205Hill start assist control (HAC) 206Handgeschakelde 5-versnellingsbak 207Handgeschakelde 6-versnellingsbak 207Schakelindicator 208Automatische transmissie 209Elektronisch gestuurde versnellingsbak 214Stop & Start 218Head-up display 222Adjustable Speed Limiter (ASL) 224Road Sign Assist 225Snelheidsbegrenzer 229Snelheidsregelaar 232Adaptive cruise control 236Forward collision warning and Autonomous emergency braking system with Pedestrian Detection 243Lane Departure Alert 248Driver Attention Alert 250Dodehoekbewaking 252Parkeerhulp 255Achteruitrijcamera, binnenspiegel 258180°-camerasysteem achter 259Tyre Pressure Warning System (TPWS) 262
Brandstoftank 265Tankbeveiliging diesel 266Sneeuwkettingen 268Trekken van een aanhanger 269Eco-mode 270Accessoires 271Dakstangen/imperiaal 273Wisserbladen vervangen 274Motorkap 276Dieselmotor 277Niveaus controleren 278Controles 281AdBlue® en SCR-systeem (dieselmotor) 283
Gevarendriehoek (opbergen) 287Gereedschapskist 287Bandenreparatieset 290Wiel verwisselen 296Een lamp ver vangen 303Zekering vervangen 31612V-accu 321Slepen 325Brandstoftank leeg (diesel) 327
Afmetingen 328Motoren 332Gewichten 332Identificatie 337
RijdenPraktische informatie
Storingen verhelpen
Technische gegevens
Noodoproep of Pechhulp 338Toyota Pro Touch with navigation system 3 41To y o t a P r o To u c h 377Toyota Radio Bluetooth 397
Audio en datacommunicatie
Trefwoordenregister
Inhoudsopgave

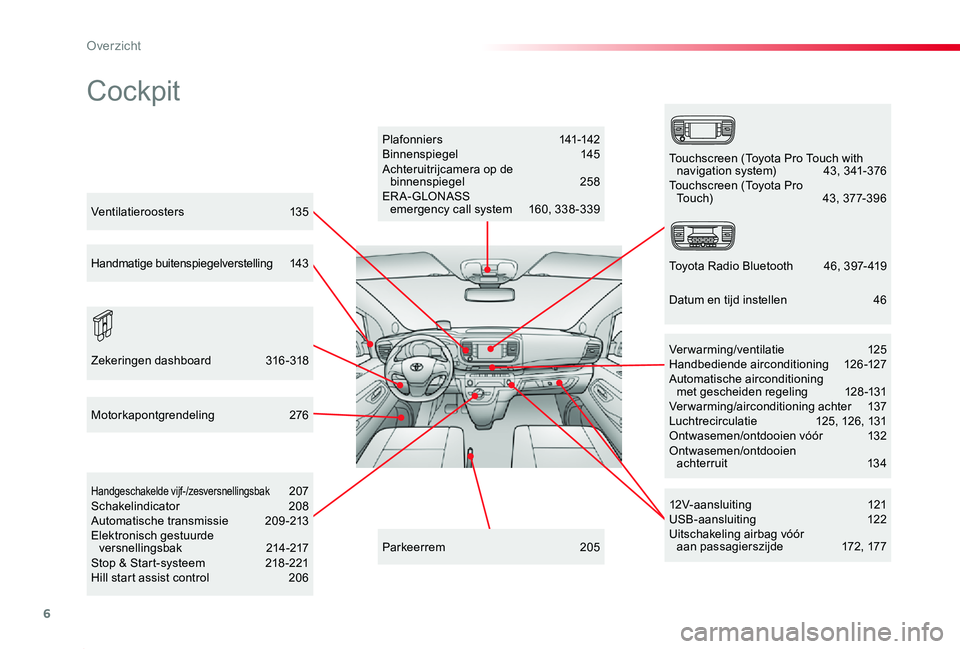

Page 6 of 430

6
Proace_nl_Chap00b_vue-ensemble_ed01-2019
Cockpit
Plafonnier s 141-142Binnenspiegel 145Achteruitrijcamera op de binnenspiegel 258ER A- GLONASS emergency call system 160, 338-339
12V-aansluiting 121USB-aansluiting 122Uitschakeling airbag vóór aan passagierszijde 172, 177
Handgeschakelde vijf-/zesversnellingsbak 207Schakelindicator 208Automatische transmissie 209-213Elektronisch gestuurde versnellingsbak 214-217Stop & Start-systeem 218 -221Hill start assist control 206
Verwarming/ventilatie 125Handbediende airconditioning 126-127Automatische airconditioning met gescheiden regeling 128 -131Verwarming/airconditioning achter 137Luchtrecirculatie 125, 126, 131Ontwasemen/ontdooien vóór 132Ontwasemen/ontdooien achterruit 134
Parkeerrem 205
Motorkapontgrendeling 276
Zekeringen dashboard 316-318
Touchscreen (Toyota Pro Touch with navigation system) 43, 341-376Touchscreen (Toyota Pro To u c h) 43, 377-396
Toyota Radio Bluetooth 46, 397- 419
Ventilatieroosters 135
Handmatige buitenspiegelverstelling 143
Datum en tijd instellen 46
Overzicht

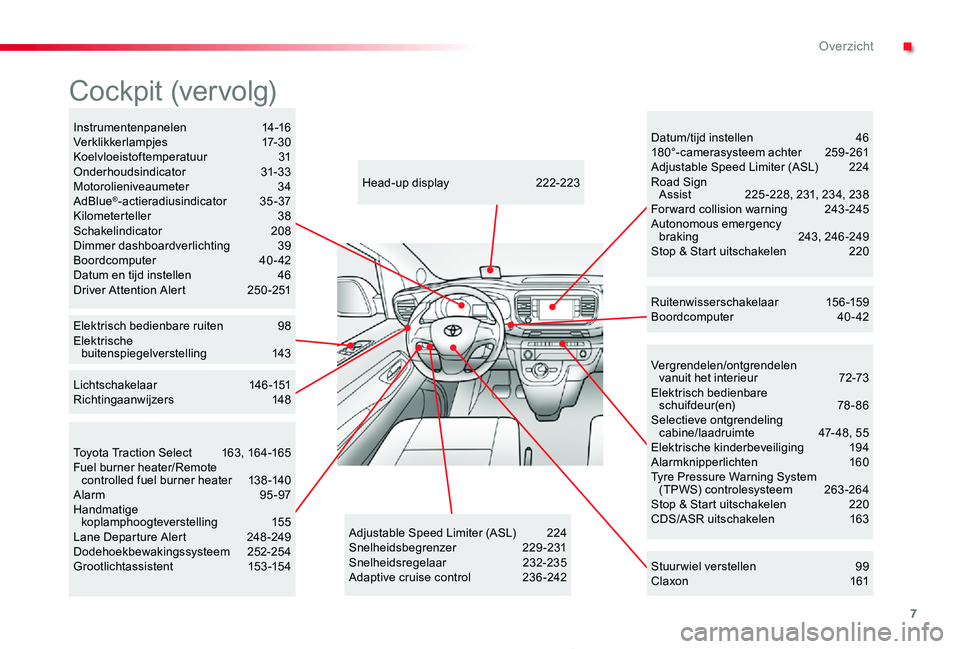

Page 7 of 430

7
Proace_nl_Chap00b_vue-ensemble_ed01-2019
Vergrendelen/ontgrendelen vanuit het interieur 72-73Elektrisch bedienbare schuifdeur(en) 78-86Selectieve ontgrendeling cabine/laadruimte 47- 48, 55Elektrische kinderbeveiliging 194Alarmknipperlichten 160Tyre Pressure Warning System (TPWS) controlesysteem 263-264Stop & Start uitschakelen 220CDS/ASR uitschakelen 163
Stuurwiel verstellen 99Claxon 161
Head-up display 222-223
Cockpit (vervolg)
Ruitenwisserschakelaar 156-159Boordcomputer 40- 42
Adjustable Speed Limiter (ASL) 224Snelheidsbegrenzer 229-231Snelheidsregelaar 232-235Adaptive cruise control 236 -242
Instrumentenpanelen 14-16Verklikkerlampjes 17-30Koelvloeistoftemperatuur 31Onderhoudsindicator 31-33Motorolieniveaumeter 34AdBlue®-actieradiusindicator 35-37Kilometerteller 38Schakelindicator 208Dimmer dashboardverlichting 39Boordcomputer 40- 42Datum en tijd instellen 46Driver Attention Alert 250-251
Elektrisch bedienbare ruiten 98Elektrische buitenspiegelverstelling 143
Toyota Traction Select 163, 16 4 -165Fuel burner heater/Remote controlled fuel burner heater 13 8 -14 0Alarm 95-97Handmatige koplamphoogteverstelling 155Lane Departure Alert 248-249Dodehoekbewakingssysteem 252-254Grootlichtassistent 153-154
Datum/tijd instellen 46180°-camerasysteem achter 259 -261Adjustable Speed Limiter (ASL) 224Road Sign Assist 225 -228, 231, 234, 238Forward collision warning 243 -245Autonomous emergency braking 243, 246 -249Stop & Start uitschakelen 220
Lichtschakelaar 146-151Richtingaanwijzers 148
.
Overzicht

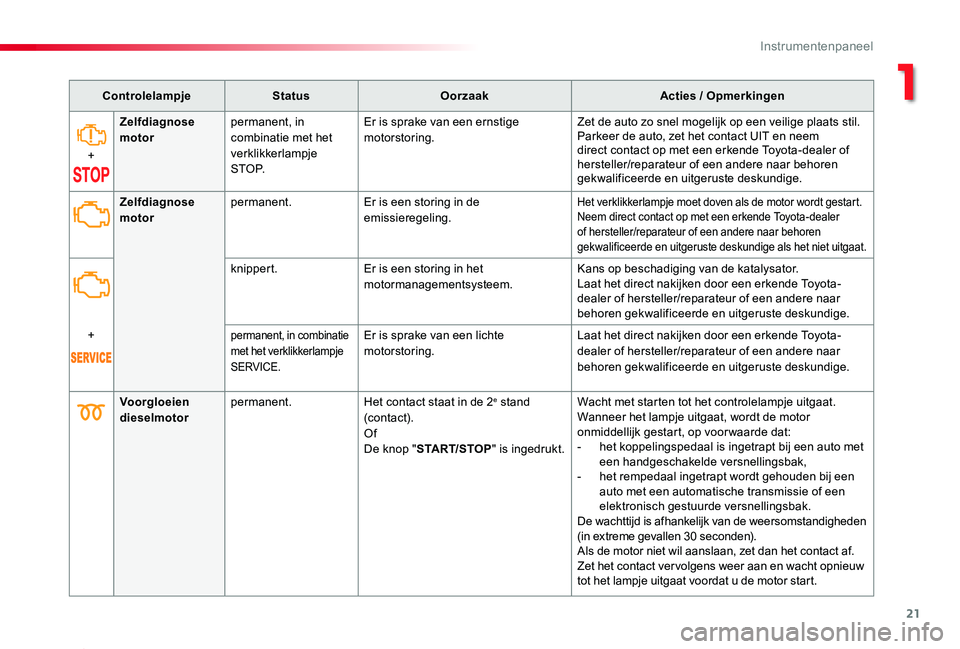

Page 21 of 430

21
Proace_nl_Chap01_instruments-de-bord_ed01-2019
ControlelampjeStatusOorzaakActies / Opmerkingen
+
Zelfdiagnose motorpermanent, in combinatie met het verklikkerlampje S T O P.
Er is sprake van een ernstige motorstoring.Zet de auto zo snel mogelijk op een veilige plaats stil.Parkeer de auto, zet het contact UIT en neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Voorgloeien dieselmotorpermanent.Het contact staat in de 2e stand (contact).OfDe knop "START/STOP" is ingedrukt.
Wacht met starten tot het controlelampje uitgaat.Wanneer het lampje uitgaat, wordt de motor onmiddellijk gestart, op voor waarde dat:- het koppelingspedaal is ingetrapt bij een auto met een handgeschakelde versnellingsbak,- het rempedaal ingetrapt wordt gehouden bij een auto met een automatische transmissie of een elektronisch gestuurde versnellingsbak.De wachttijd is afhankelijk van de weersomstandigheden (in extreme gevallen 30 seconden).Als de motor niet wil aanslaan, zet dan het contact af. Zet het contact ver volgens weer aan en wacht opnieuw tot het lampje uitgaat voordat u de motor start.
Zelfdiagnose motorpermanent.Er is een storing in de emissieregeling.Het verklikkerlampje moet doven als de motor wordt gestart.Neem direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als het niet uitgaat.
knippert.Er is een storing in het motormanagementsysteem.Kans op beschadiging van de katalysator.Laat het direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
+permanent, in combinatie met het verklikkerlampje SERVICE.
Er is sprake van een lichte motorstoring.Laat het direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
1
Instrumentenpaneel

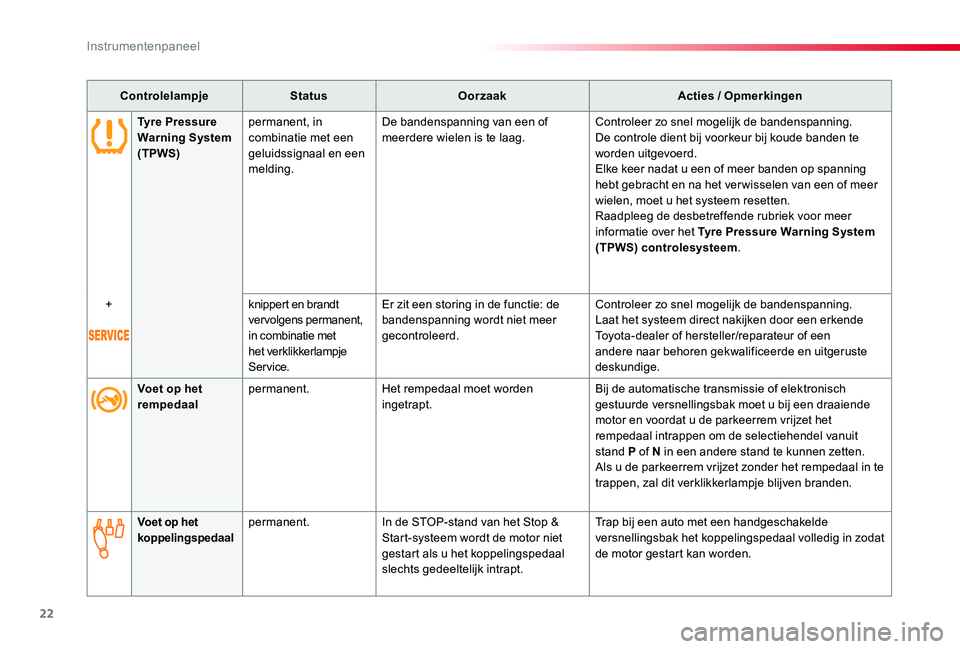

Page 22 of 430

22
Proace_nl_Chap01_instruments-de-bord_ed01-2019
ControlelampjeStatusOorzaakActies / Opmerkingen
Tyre Pressure Warning System (TPWS)
permanent, in combinatie met een geluidssignaal en een melding.
De bandenspanning van een of meerdere wielen is te laag.Controleer zo snel mogelijk de bandenspanning.De controle dient bij voorkeur bij koude banden te worden uitgevoerd.Elke keer nadat u een of meer banden op spanning hebt gebracht en na het ver wisselen van een of meer wielen, moet u het systeem resetten.Raadpleeg de desbetreffende rubriek voor meer informatie over het Tyre Pressure Warning System (TPWS) controlesysteem.
+knippert en brandt vervolgens permanent, in combinatie met het verklikkerlampje Service.
Er zit een storing in de functie: de bandenspanning wordt niet meer gecontroleerd.
Controleer zo snel mogelijk de bandenspanning.Laat het systeem direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Voet op het rempedaalpermanent.Het rempedaal moet worden ingetrapt.Bij de automatische transmissie of elektronisch gestuurde versnellingsbak moet u bij een draaiende motor en voordat u de parkeerrem vrijzet het rempedaal intrappen om de selectiehendel vanuit stand P of N in een andere stand te kunnen zetten.Als u de parkeerrem vrijzet zonder het rempedaal in te trappen, zal dit verklikkerlampje blijven branden.
Voet op het koppelingspedaalpermanent.In de STOP-stand van het Stop & Start-systeem wordt de motor niet gestart als u het koppelingspedaal slechts gedeeltelijk intrapt.
Trap bij een auto met een handgeschakelde versnellingsbak het koppelingspedaal volledig in zodat de motor gestart kan worden.
Instrumentenpaneel

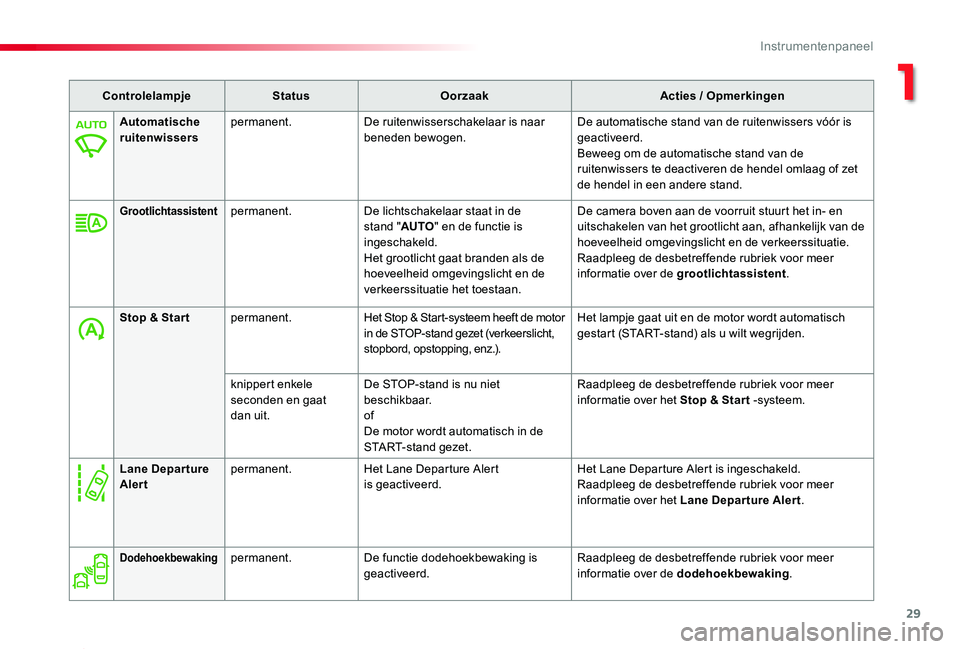

Page 29 of 430

29
Proace_nl_Chap01_instruments-de-bord_ed01-2019
ControlelampjeStatusOorzaakActies / Opmerkingen
Automatische ruitenwisserspermanent.De ruitenwisserschakelaar is naar beneden bewogen.De automatische stand van de ruitenwissers vóór is geactiveerd.Beweeg om de automatische stand van de ruitenwissers te deactiveren de hendel omlaag of zet de hendel in een andere stand.
Grootlichtassistentpermanent.De lichtschakelaar staat in de stand "AUTO" en de functie is ingeschakeld.Het grootlicht gaat branden als de hoeveelheid omgevingslicht en de verkeerssituatie het toestaan.
De camera boven aan de voorruit stuurt het in- en uitschakelen van het grootlicht aan, afhankelijk van de hoeveelheid omgevingslicht en de verkeerssituatie.Raadpleeg de desbetreffende rubriek voor meer informatie over de grootlichtassistent.
Stop & Star tpermanent.Het Stop & Start-systeem heeft de motor in de STOP-stand gezet (verkeerslicht, stopbord, opstopping, enz.).
Het lampje gaat uit en de motor wordt automatisch gestart (START-stand) als u wilt wegrijden.
knippert enkele seconden en gaat dan uit.
De STOP-stand is nu niet beschikbaar.ofDe motor wordt automatisch in de START-stand gezet.
Raadpleeg de desbetreffende rubriek voor meer informatie over het Stop & Star t -systeem.
Dodehoekbewakingpermanent.De functie dodehoekbewaking is geactiveerd.Raadpleeg de desbetreffende rubriek voor meer informatie over de dodehoekbewaking.
Lane Depar ture Alertpermanent.Het Lane Departure Alert is geactiveerd.Het Lane Departure Alert is ingeschakeld.Raadpleeg de desbetreffende rubriek voor meer informatie over het Lane Departure Alert.
1
Instrumentenpaneel

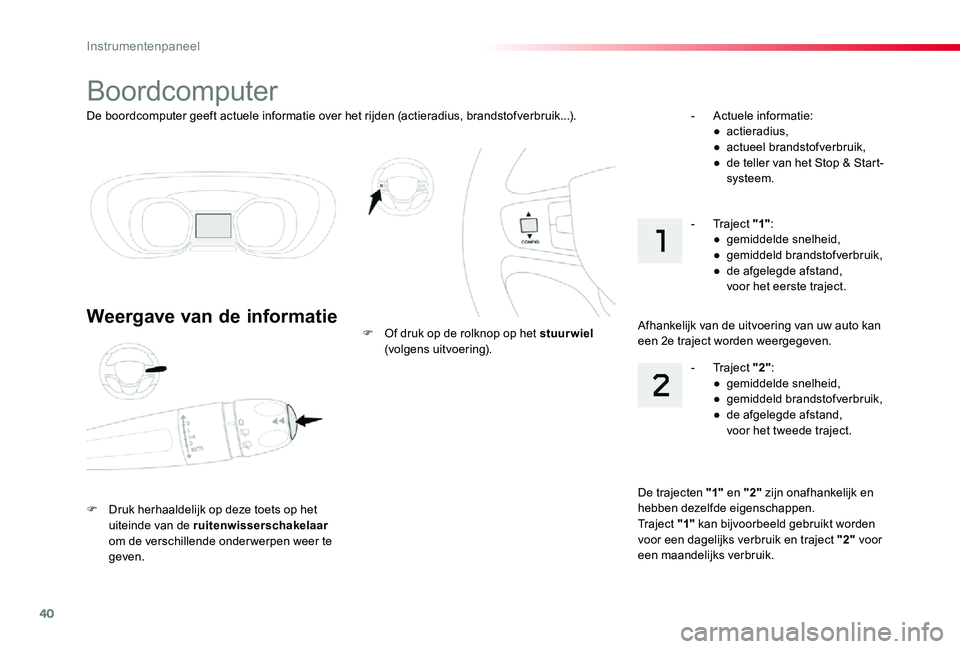

Page 40 of 430

40
Proace_nl_Chap01_instruments-de-bord_ed01-2019
De boordcomputer geeft actuele informatie over het rijden (actieradius, brandstofverbruik...).
Boordcomputer
Weergave van de informatie
F Druk herhaaldelijk op deze toets op het uiteinde van de ruitenwisserschakelaar om de verschillende onderwerpen weer te geven.
F Of druk op de rolknop op het stuurwiel (volgens uitvoering).
- Actuele informatie:● actieradius,● actueel brandstofverbruik,● de teller van het Stop & Start-systeem.
De trajecten "1" en "2" zijn onafhankelijk en hebben dezelfde eigenschappen.Traject "1" kan bijvoorbeeld gebruikt worden voor een dagelijks verbruik en traject "2" voor een maandelijks verbruik.
- Traject "2":● gemiddelde snelheid,● gemiddeld brandstofverbruik,● de afgelegde afstand, voor het tweede traject.
- Traject "1":● gemiddelde snelheid,● gemiddeld brandstofverbruik,● de afgelegde afstand, voor het eerste traject.
Afhankelijk van de uitvoering van uw auto kan een 2e traject worden weergegeven.
Instrumentenpaneel

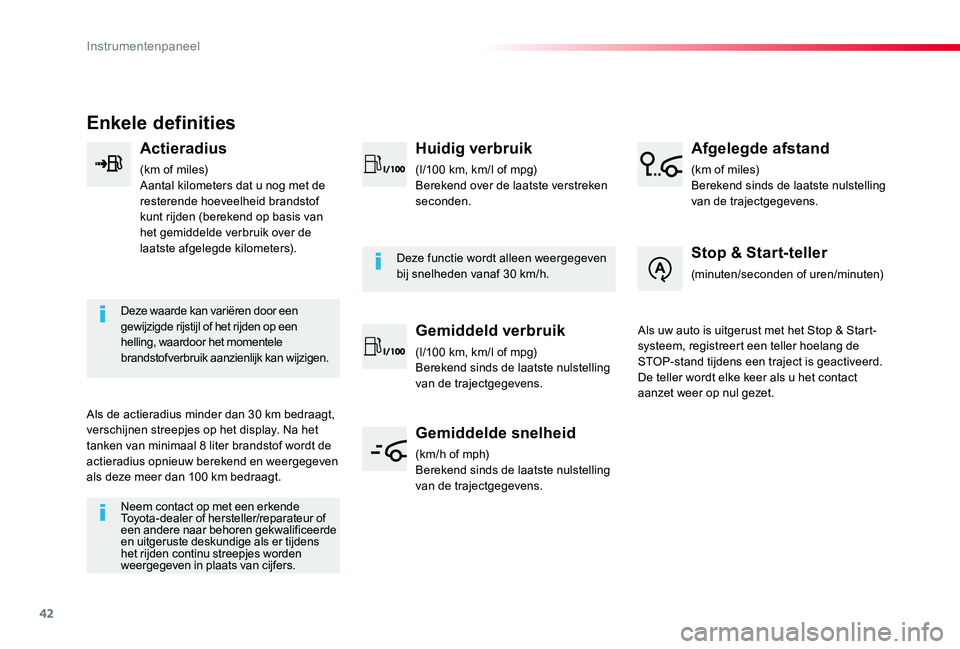

Page 42 of 430

42
Proace_nl_Chap01_instruments-de-bord_ed01-2019
Enkele definities
Actieradius
(km of miles)Aantal kilometers dat u nog met de resterende hoeveelheid brandstof kunt rijden (berekend op basis van het gemiddelde verbruik over de laatste afgelegde kilometers).
Deze waarde kan variëren door een gewijzigde rijstijl of het rijden op een helling, waardoor het momentele brandstofverbruik aanzienlijk kan wijzigen.
Als de actieradius minder dan 30 km bedraagt, verschijnen streepjes op het display. Na het
tanken van minimaal 8 liter brandstof wordt de actieradius opnieuw berekend en weergegeven als deze meer dan 100 km bedraagt.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als er tijdens het rijden continu streepjes worden weergegeven in plaats van cijfers.
Deze functie wordt alleen weergegeven bij snelheden vanaf 30 km/h.
Huidig verbruik
(l/100 km, km/l of mpg)Berekend over de laatste verstreken seconden.
Gemiddeld verbruik
(l/100 km, km/l of mpg)Berekend sinds de laatste nulstelling van de trajectgegevens.
Gemiddelde snelheid
(km/h of mph)Berekend sinds de laatste nulstelling van de trajectgegevens.
Afgelegde afstand
(km of miles)Berekend sinds de laatste nulstelling van de trajectgegevens.
Stop & Start-teller
(minuten/seconden of uren/minuten)
Als uw auto is uitgerust met het Stop & Start-systeem, registreert een teller hoelang de STOP-stand tijdens een traject is geactiveerd.De teller wordt elke keer als u het contact aanzet weer op nul gezet.
Instrumentenpaneel

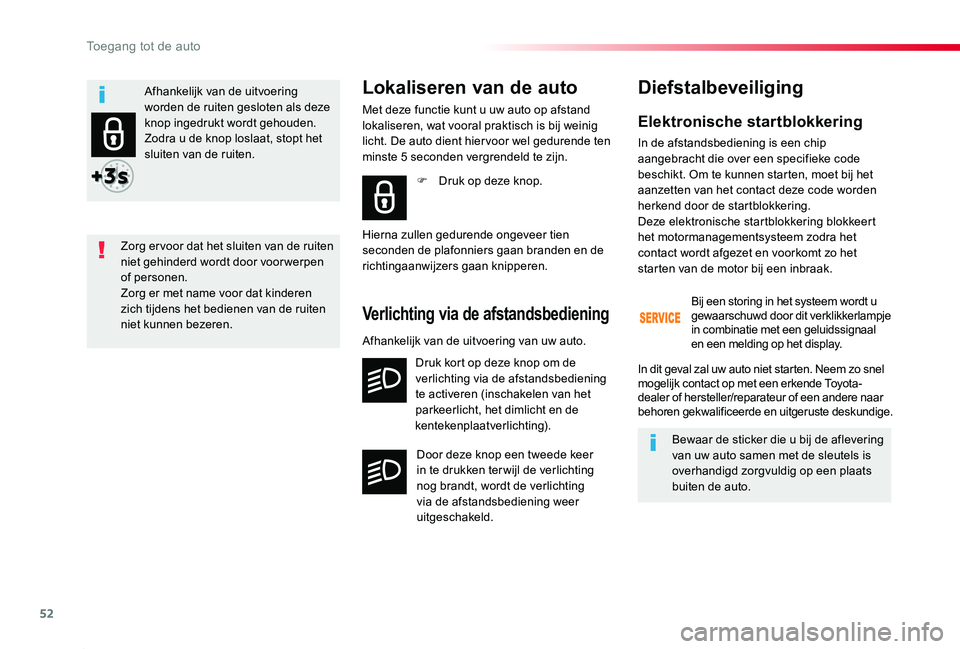

Page 52 of 430

52
Proace_nl_Chap02_ouvertures_ed01-2019
Elektronische startblokkering
In de afstandsbediening is een chip aangebracht die over een specifieke code beschikt. Om te kunnen starten, moet bij het aanzetten van het contact deze code worden herkend door de startblokkering.Deze elektronische startblokkering blokkeert het motormanagementsysteem zodra het
contact wordt afgezet en voorkomt zo het starten van de motor bij een inbraak.
F Druk op deze knop.
Lokaliseren van de auto
Met deze functie kunt u uw auto op afstand lokaliseren, wat vooral praktisch is bij weinig licht. De auto dient hier voor wel gedurende ten minste 5 seconden vergrendeld te zijn.
Hierna zullen gedurende ongeveer tien
seconden de plafonniers gaan branden en de richtingaanwijzers gaan knipperen.
Verlichting via de afstandsbediening
Druk kort op deze knop om de verlichting via de afstandsbediening te activeren (inschakelen van het parkeerlicht, het dimlicht en de kentekenplaatverlichting).
Door deze knop een tweede keer in te drukken ter wijl de verlichting nog brandt, wordt de verlichting via de afstandsbediening weer uitgeschakeld.
Diefstalbeveiliging
Bij een storing in het systeem wordt u gewaarschuwd door dit verklikkerlampje in combinatie met een geluidssignaal en een melding op het display.
Bewaar de sticker die u bij de aflevering van uw auto samen met de sleutels is overhandigd zorgvuldig op een plaats buiten de auto.
In dit geval zal uw auto niet starten. Neem zo snel mogelijk contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Afhankelijk van de uitvoering van uw auto.
Zorg er voor dat het sluiten van de ruiten niet gehinderd wordt door voorwerpen of personen.Zorg er met name voor dat kinderen zich tijdens het bedienen van de ruiten niet kunnen bezeren.
Afhankelijk van de uitvoering worden de ruiten gesloten als deze knop ingedrukt wordt gehouden. Zodra u de knop loslaat, stopt het sluiten van de ruiten.
Toegang tot de auto

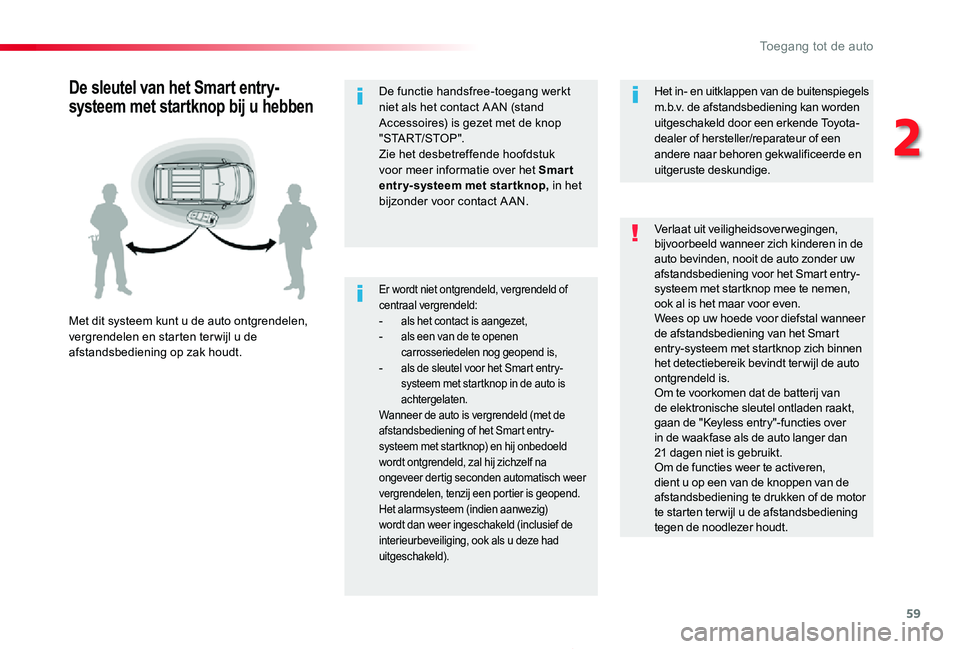

Page 59 of 430

59
Proace_nl_Chap02_ouvertures_ed01-2019
Er wordt niet ontgrendeld, vergrendeld of centraal vergrendeld:- als het contact is aangezet,- als een van de te openen carrosseriedelen nog geopend is,- als de sleutel voor het Smart entry-systeem met startknop in de auto is achtergelaten.Wanneer de auto is vergrendeld (met de afstandsbediening of het Smart entry-
systeem met startknop) en hij onbedoeld wordt ontgrendeld, zal hij zichzelf na ongeveer dertig seconden automatisch weer vergrendelen, tenzij een portier is geopend.Het alarmsysteem (indien aanwezig) wordt dan weer ingeschakeld (inclusief de interieurbeveiliging, ook als u deze had uitgeschakeld).
De sleutel van het Smart entry-
systeem met startknop bij u hebben
Met dit systeem kunt u de auto ontgrendelen, vergrendelen en starten terwijl u de afstandsbediening op zak houdt.
Verlaat uit veiligheidsoverwegingen, bijvoorbeeld wanneer zich kinderen in de auto bevinden, nooit de auto zonder uw afstandsbediening voor het Smart entry-systeem met startknop mee te nemen, ook al is het maar voor even.Wees op uw hoede voor diefstal wanneer de afstandsbediening van het Smart entry-systeem met startknop zich binnen het detectiebereik bevindt terwijl de auto ontgrendeld is.Om te voorkomen dat de batterij van de elektronische sleutel ontladen raakt, gaan de "Keyless entry"-functies over in de waakfase als de auto langer dan 21 dagen niet is gebruikt.Om de functies weer te activeren, dient u op een van de knoppen van de afstandsbediening te drukken of de motor te starten ter wijl u de afstandsbediening tegen de noodlezer houdt.
Het in- en uitklappen van de buitenspiegels m.b.v. de afstandsbediening kan worden uitgeschakeld door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
De functie handsfree-toegang werkt niet als het contact A AN (stand Accessoires) is gezet met de knop "START/STOP".Zie het desbetreffende hoofdstuk voor meer informatie over het Smar t entry-systeem met startknop, in het bijzonder voor contact A AN.
2
Toegang tot de auto
