TOYOTA PROACE 2020 Kasutusjuhend (in Estonian)

31
Proace_et_Chap01_instruments-de-bord_ed2019_V02

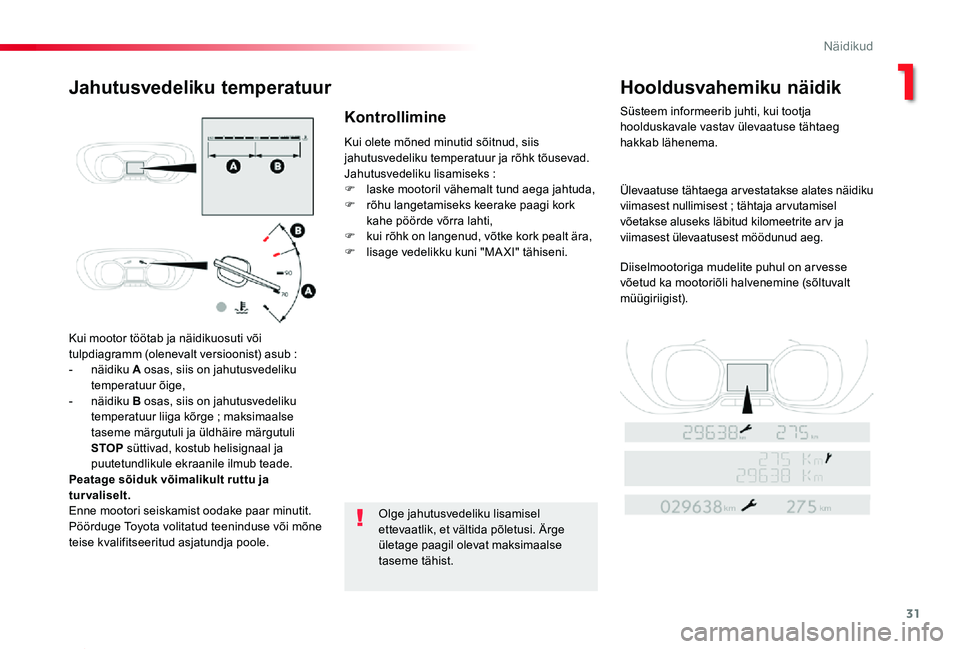

Kui mootor töötab ja näidikuosuti või tulpdiagramm (olenevalt versioonist) asub :- näidiku A osas, siis on jahutusvedeliku temperatuur õige,- näidiku B osas, siis on jahutusvedeliku temperatuur liiga kõrge ; maksimaalse taseme märgutuli ja üldhäire märgutuli STOP süttivad, kostub helisignaal ja puutetundlikule ekraanile ilmub teade.Peatage sõiduk võimalikult ruttu ja turvaliselt.Enne mootori seiskamist oodake paar minutit.Pöörduge Toyota volitatud teeninduse või mõne teise kvalifitseeritud asjatundja poole.
Kui olete mõned minutid sõitnud, siis jahutusvedeliku temperatuur ja rõhk tõusevad.Jahutusvedeliku lisamiseks :F laske mootoril vähemalt tund aega jahtuda,F rõhu langetamiseks keerake paagi kork kahe pöörde võrra lahti,F kui rõhk on langenud, võtke kork pealt ära,F lisage vedelikku kuni "MA XI" tähiseni.
Olge jahutusvedeliku lisamisel ettevaatlik, et vältida põletusi. Ärge
ületage paagil olevat maksimaalse taseme tähist.
Jahutusvedeliku temperatuurHooldusvahemiku näidik
Süsteem informeerib juhti, kui tootja hoolduskavale vastav ülevaatuse tähtaeg hakkab lähenema.
Ülevaatuse tähtaega arvestatakse alates näidiku viimasest nullimisest ; tähtaja arvutamisel võetakse aluseks läbitud kilomeetrite arv ja viimasest ülevaatusest möödunud aeg.
Diiselmootoriga mudelite puhul on ar vesse võetud ka mootoriõli halvenemine (sõltuvalt müügiriigist).
Kontrollimine
1
Näidikud

32
Proace_et_Chap01_instruments-de-bord_ed2019_V02

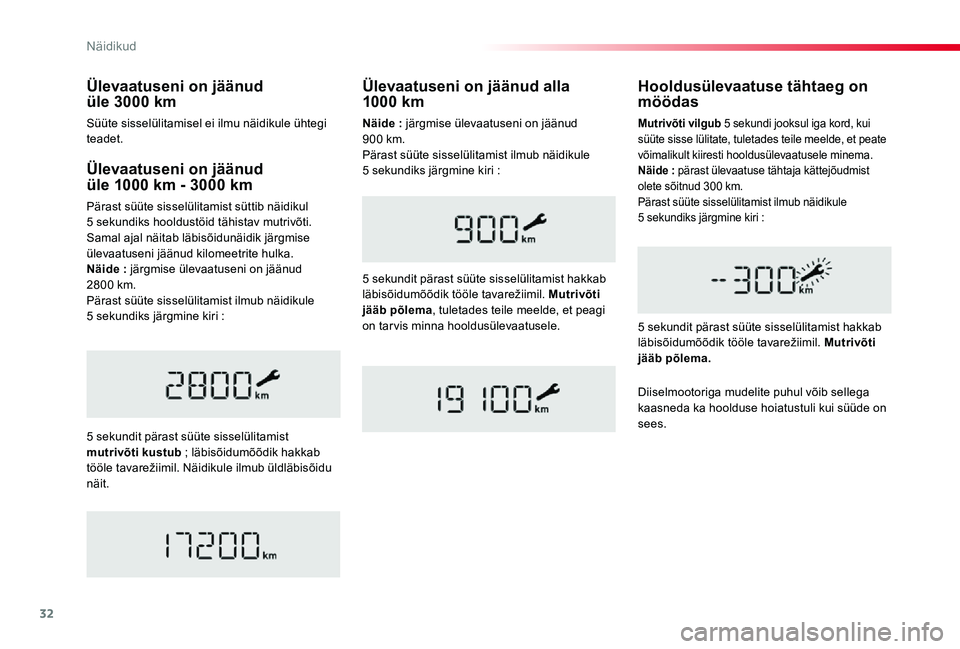

Ülevaatuseni on jäänud üle 1000 km - 3000 km
Pärast süüte sisselülitamist süttib näidikul 5 sekundiks hooldustöid tähistav mutrivõti. Samal ajal näitab läbisõidunäidik järgmise ülevaatuseni jäänud kilomeetrite hulka.Näide : järgmise ülevaatuseni on jäänud 2800 km.Pärast süüte sisselülitamist ilmub näidikule 5 sekundiks järgmine kiri :
5 sekundit pärast süüte sisselülitamist mutrivõti kustub ; läbisõidumõõdik hakkab tööle tavarežiimil. Näidikule ilmub üldläbisõidu näit.
Hooldusülevaatuse tähtaeg on möödas
5 sekundit pärast süüte sisselülitamist hakkab läbisõidumõõdik tööle tavarežiimil. Mutrivõti jääb põlema.
Mutrivõti vilgub 5 sekundi jooksul iga kord, kui süüte sisse lülitate, tuletades teile meelde, et peate võimalikult kiiresti hooldusülevaatusele minema.Näide : pärast ülevaatuse tähtaja kättejõudmist olete sõitnud 300 km.Pärast süüte sisselülitamist ilmub näidikule 5 sekundiks järgmine kiri :
Ülevaatuseni on jäänud alla 1000 km
5 sekundit pärast süüte sisselülitamist hakkab läbisõidumõõdik tööle tavarežiimil. Mutrivõti jääb põlema, tuletades teile meelde, et peagi on tarvis minna hooldusülevaatusele.
Diiselmootoriga mudelite puhul võib sellega kaasneda ka hoolduse hoiatustuli kui süüde on sees.
Ülevaatuseni on jäänud üle 3000 km
Süüte sisselülitamisel ei ilmu näidikule ühtegi teadet.Näide : järgmise ülevaatuseni on jäänud 900 km.Pärast süüte sisselülitamist ilmub näidikule 5 sekundiks järgmine kiri :
Näidikud

33
Proace_et_Chap01_instruments-de-bord_ed2019_V02
Aeg võib enne täis saada, kui vastav kilomeetrite hulk läbitud saab ; see oleneb juhi sõitmisharjumustest.Märgutuli võib süttida ka siis, kui tootja hoolduskavas märgitud viimase hoolduse tähtaeg on möödas.Diiselmootoriga mudelite puhul võib sõltuvalt mootoriõli saastumise astmest sõltuvalt mootorivõti süttida oodatust varem (sõltuvalt müügiriigist).Mootoriõli kvaliteedi halvenemine on seotud sõidutingimustega.

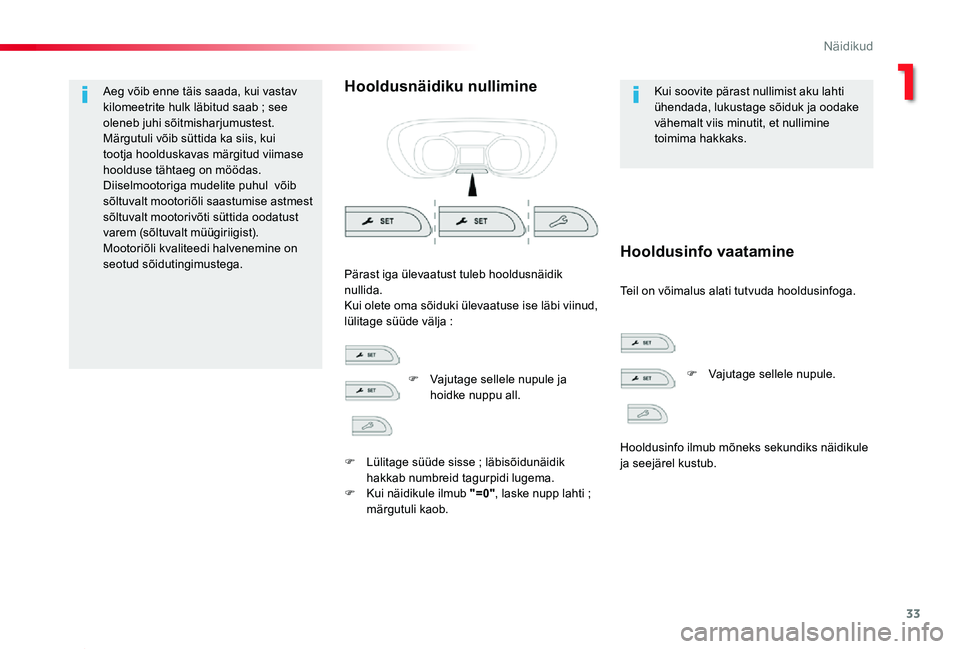

Hooldusnäidiku nullimineKui soovite pärast nullimist aku lahti ühendada, lukustage sõiduk ja oodake vähemalt viis minutit, et nullimine toimima hakkaks.
Teil on võimalus alati tutvuda hooldusinfoga.
Pärast iga ülevaatust tuleb hooldusnäidik nullida.Kui olete oma sõiduki ülevaatuse ise läbi viinud, lülitage süüde välja :
Hooldusinfo vaatamine
F Vajutage sellele nupule ja hoidke nuppu all.
F Lülitage süüde sisse ; läbisõidunäidik hakkab numbreid tagurpidi lugema.F Kui näidikule ilmub "=0", laske nupp lahti ; märgutuli kaob.
F Vajutage sellele nupule.
Hooldusinfo ilmub mõneks sekundiks näidikule ja seejärel kustub.
1
Näidikud

34
Proace_et_Chap01_instruments-de-bord_ed2019_V02

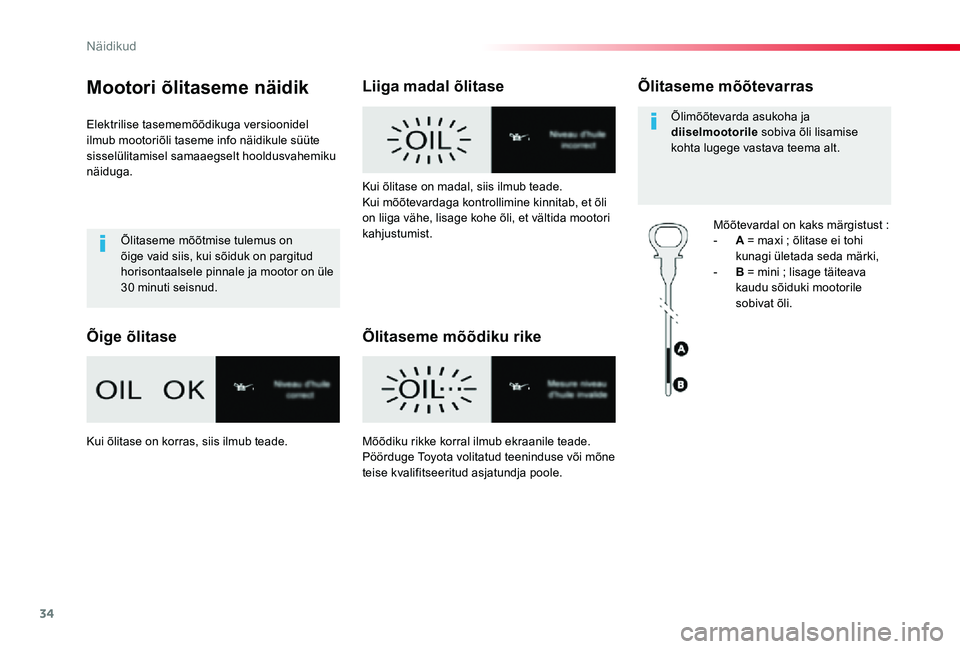

Mootori õlitaseme näidik
Elektrilise tasememõõdikuga versioonidel ilmub mootoriõli taseme info näidikule süüte sisselülitamisel samaaegselt hooldusvahemiku näiduga.
Õlitaseme mõõtmise tulemus on õige vaid siis, kui sõiduk on pargitud horisontaalsele pinnale ja mootor on üle 30 minuti seisnud.
Õige õlitase
Liiga madal õlitase
Õlitaseme mõõdiku rike
Õlitaseme mõõtevarras
Mõõtevardal on kaks märgistust :- A = maxi ; õlitase ei tohi kunagi ületada seda märki,- B = mini ; lisage täiteava kaudu sõiduki mootorile sobivat õli.
Õlimõõtevarda asukoha ja diiselmootorile sobiva õli lisamise kohta lugege vastava teema alt.
Kui õlitase on madal, siis ilmub teade.Kui mõõtevardaga kontrollimine kinnitab, et õli on liiga vähe, lisage kohe õli, et vältida mootori kahjustumist.
Kui õlitase on korras, siis ilmub teade.Mõõdiku rikke korral ilmub ekraanile teade.
Pöörduge Toyota volitatud teeninduse või mõne teise kvalifitseeritud asjatundja poole.
Näidikud

35
Proace_et_Chap01_instruments-de-bord_ed2019_V02

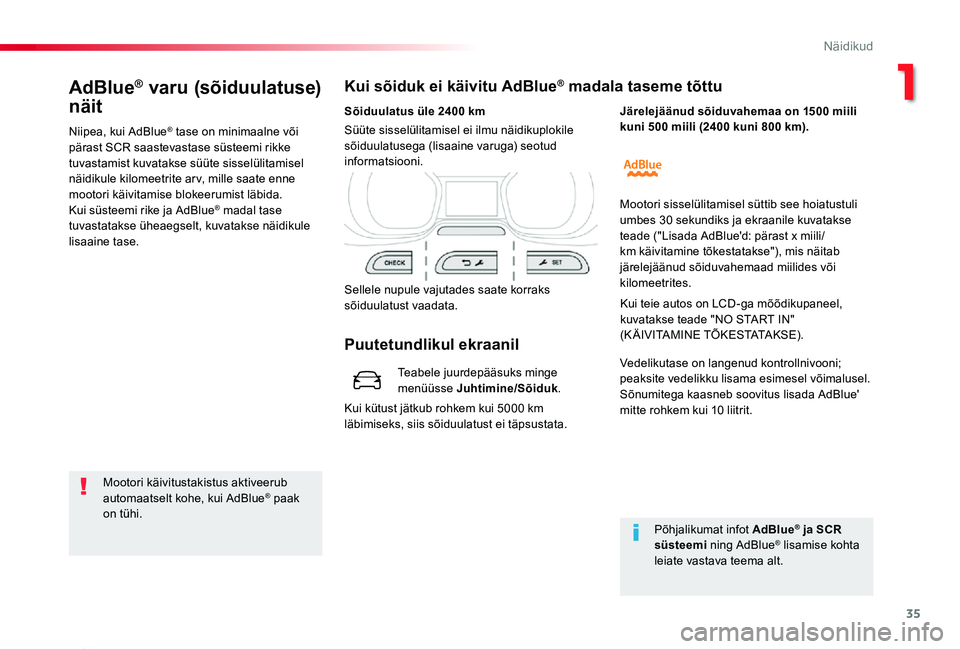

AdBlue® varu (sõiduulatuse)
näit
Niipea, kui AdBlue® tase on minimaalne või pärast SCR saastevastase süsteemi rikke tuvastamist kuvatakse süüte sisselülitamisel näidikule kilomeetrite ar v, mille saate enne mootori käivitamise blokeerumist läbida.Kui süsteemi rike ja AdBlue® madal tase tuvastatakse üheaegselt, kuvatakse näidikule lisaaine tase.
Kui sõiduk ei käivitu AdBlue® madala taseme tõttu
Mootori käivitustakistus aktiveerub automaatselt kohe, kui AdBlue® paak on tühi.
Sõiduulatus üle 2400 km
Sellele nupule vajutades saate korraks sõiduulatust vaadata.
Kui kütust jätkub rohkem kui 5000 km läbimiseks, siis sõiduulatust ei täpsustata.
Süüte sisselülitamisel ei ilmu näidikuplokile sõiduulatusega (lisaaine varuga) seotud informatsiooni.
Põhjalikumat infot AdBlue® ja SCR
süsteemi ning AdBlue® lisamise kohta leiate vastava teema alt.
Järelejäänud sõiduvahemaa on 1500 miili kuni 500 miili (2400 kuni 800 km).
Mootori sisselülitamisel süttib see hoiatustuli umbes 30 sekundiks ja ekraanile kuvatakse teade ("Lisada AdBlue'd: pärast x miili/km käivitamine tõkestatakse"), mis näitab järelejäänud sõiduvahemaad miilides või kilomeetrites.
Kui teie autos on LCD-ga mõõdikupaneel, kuvatakse teade "NO START IN" ( K Ä I V I TA M I N E TÕ K E S TATA K S E ) .
Vedelikutase on langenud kontrollnivooni; peaksite vedelikku lisama esimesel võimalusel.Sõnumitega kaasneb soovitus lisada AdBlue' mitte rohkem kui 10 liitrit.
Puutetundlikul ekraanil
Teabele juurdepääsuks minge menüüsse Juhtimine/Sõiduk.
1
Näidikud

36
Proace_et_Chap01_instruments-de-bord_ed2019_V02
Rike seoses AdBlue® otsasaamisega
Pärast süüte sisselülitamist süttib see märgutuli, helisignaal ja ekraanile ilmub teade "Top up emissions additive : Starting prevented".
Mootori käivitamiseks soovitame pöörduda Toyota volitatud teenindusse või mõnele teisele kvalifitseeritud asjatundja poole.Kui lisate lisaainet ise, valage paaki vähemalt 3,8 liitrit AdBlue®-d.Põhjalikumat infot AdBlue® ja SCR süsteemi ning AdBlue® lisamise kohta leiate vastava teema alt.
Kui teie sõidukis on LCD näidikuteplokk, kuvatakse "NO START IN".
AdBlue® paak on tühi : käivitustakistuse seade ei lase mootorit käivitada.
Järelejäänud sõiduvahemaa on 500 miili kuni 60 miili (800 kuni 100 km).Järeljäänud sõiduvahemaa on alla 60 miili (10 0 km)
Mootori sisselülitamisel süttib see hoiatustuli ja kostab helisignaal (üks piiks) ning ekraanile kuvatakse teade ("Lisada AdBlue'd: pärast x miili/km käivitamine tõkestatakse"), mis näitab järelejäänud sõiduvahemaad miilides või kilomeetrites.
Kui teie autos on LCD-ga mõõdikupaneel, kuvatakse teade "NO START IN" ( K Ä I V I TA M I N E TÕ K E S TATA K S E ) .
Sõidu ajal kostab helisignaal ja kuvatrakse teade iga 60 miili (100 km) tagant, kuni paaki on taas täidetud. Peate vedelikku tankima esimesel võimalusel, enne kui paak päris tühjaks saab, vastasel korral ei saa te varsti enam mootorit käivitada.
Mootori sisselülitamisel hakkab see hoiatustuli vilkuma ja kostab helisignaal (üks piiks) ning ekraanile kuvatakse teade ("Lisada AdBlue'd: pärast x miili/km käivitamine tõkestatakse"), mis näitab järelejäänud sõiduvahemaad miilides või kilomeetrites.
Kui teie autos on LCD-ga mõõdikupaneel, kuvatakse teade "NO START IN" ( K Ä I V I TA M I N E TÕ K E S TATA K S E ) .
Sõidu ajal kostab helisignaal ja kuvatrakse teade iga 6 miili (10 km) tagant, kuni AdBlue paaki on taas täidetud. Peate vedelikku tankima esimesel võimalusel, enne kui paak päris tühjaks saab, vastasel korral ei saa te varsti enam mootorit käivitada.
Näidikud

37
Proace_et_Chap01_instruments-de-bord_ed2019_V02
Käivitamine keelatud
Iga kord süüte sisselülitamisel süttivad need
märgutuled, kostub helisignaal ja ilmub teade "Emissions fault : Starting prevented".
Te olete ületanud lubatud sõiduaja : käivitustakistus ei lase mootoril käivituda.
Mootori käivitamiseks pöörduge koheselt Toyota volitatud teenindusse või mõnele teisele
kvalifitseeritud asjatundja poole.

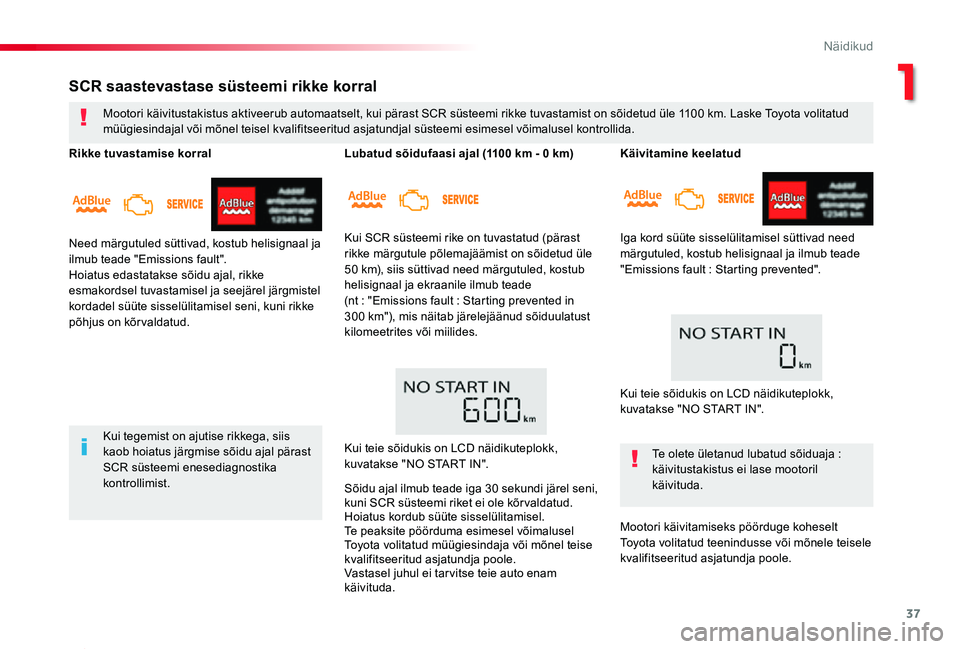

SCR saastevastase süsteemi rikke korral
Mootori käivitustakistus aktiveerub automaatselt, kui pärast SCR süsteemi rikke tuvastamist on sõidetud üle 1100 km. Laske Toyota volitatud müügiesindajal või mõnel teisel kvalifitseeritud asjatundjal süsteemi esimesel võimalusel kontrollida.
Kui tegemist on ajutise rikkega, siis
kaob hoiatus järgmise sõidu ajal pärast SCR süsteemi enesediagnostika kontrollimist.
Rikke tuvastamise korral
Need märgutuled süttivad, kostub helisignaal ja
ilmub teade "Emissions fault".Hoiatus edastatakse sõidu ajal, rikke esmakordsel tuvastamisel ja seejärel järgmistel kordadel süüte sisselülitamisel seni, kuni rikke põhjus on kõrvaldatud.
Lubatud sõidufaasi ajal (1100 km - 0 km)
Kui SCR süsteemi rike on tuvastatud (pärast
rikke märgutule põlemajäämist on sõidetud üle 50 km), siis süttivad need märgutuled, kostub helisignaal ja ekraanile ilmub teade (nt : "Emissions fault : Starting prevented in 300 km"), mis näitab järelejäänud sõiduulatust kilomeetrites või miilides.
Kui teie sõidukis on LCD näidikuteplokk, kuvatakse "NO START IN".
Sõidu ajal ilmub teade iga 30 sekundi järel seni, kuni SCR süsteemi riket ei ole kõr valdatud.Hoiatus kordub süüte sisselülitamisel.Te peaksite pöörduma esimesel võimalusel Toyota volitatud müügiesindaja või mõnel teise kvalifitseeritud asjatundja poole.Vastasel juhul ei tar vitse teie auto enam käivituda.
Kui teie sõidukis on LCD näidikuteplokk, kuvatakse "NO START IN".
1
Näidikud

38
Proace_et_Chap01_instruments-de-bord_ed2019_V02

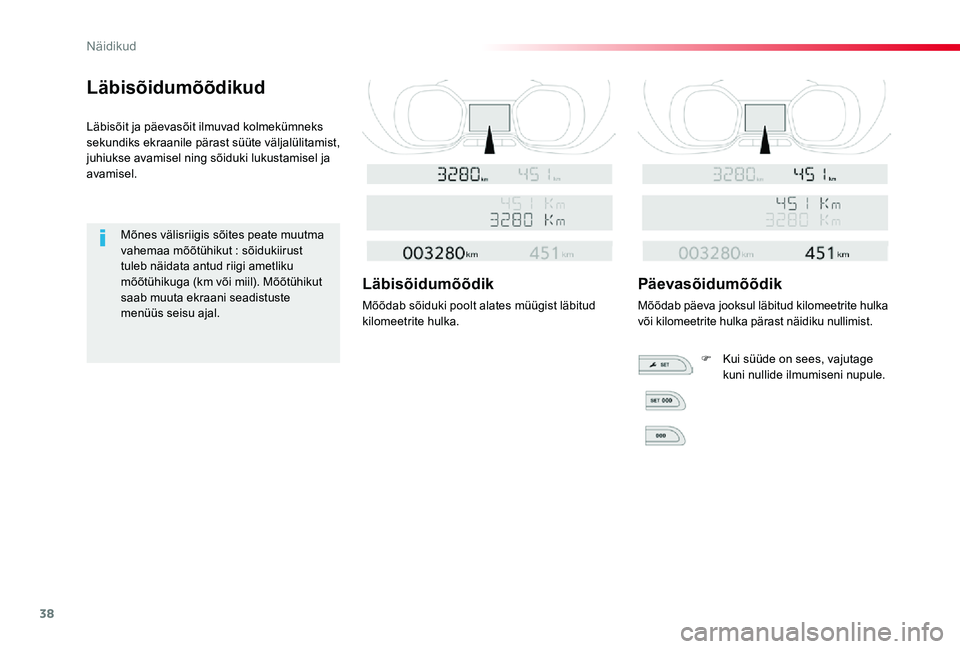

Läbisõidumõõdikud
Läbisõit ja päevasõit ilmuvad kolmekümneks sekundiks ekraanile pärast süüte väljalülitamist, juhiukse avamisel ning sõiduki lukustamisel ja avamisel.
Mõnes välisriigis sõites peate muutma vahemaa mõõtühikut : sõidukiirust tuleb näidata antud riigi ametliku mõõtühikuga (km või miil). Mõõtühikut saab muuta ekraani seadistuste menüüs seisu ajal.
Läbisõidumõõdik
Mõõdab sõiduki poolt alates müügist läbitud kilomeetrite hulka.
Päevasõidumõõdik
Mõõdab päeva jooksul läbitud kilomeetrite hulka või kilomeetrite hulka pärast näidiku nullimist.
F Kui süüde on sees, vajutage kuni nullide ilmumiseni nupule.
Näidikud

39
Proace_et_Chap01_instruments-de-bord_ed2019_V02

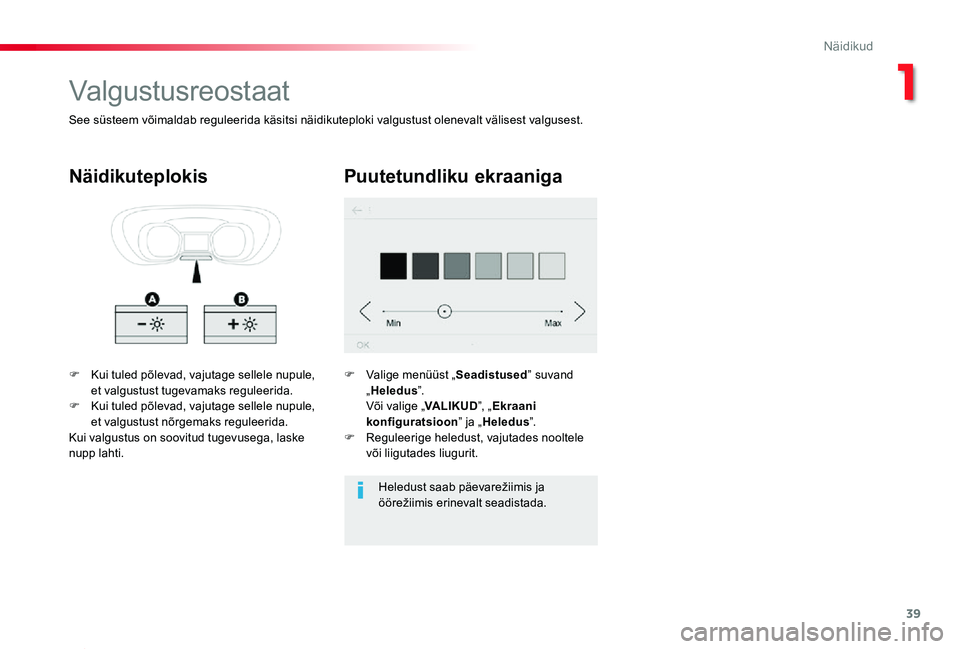

Valgustusreostaat
F Kui tuled põlevad, vajutage sellele nupule, et valgustust tugevamaks reguleerida.F Kui tuled põlevad, vajutage sellele nupule, et valgustust nõrgemaks reguleerida.Kui valgustus on soovitud tugevusega, laske
nupp lahti.
Näidikuteplokis
See süsteem võimaldab reguleerida käsitsi näidikuteploki valgustust olenevalt välisest valgusest.
Puutetundliku ekraaniga
F Valige menüüst „Seadistused” suvand „Heledus”. Või valige „VALIKUD”, „Ekraani konfiguratsioon” ja „Heledus”.F Reguleerige heledust, vajutades nooltele
või liigutades liugurit.
Heledust saab päevarežiimis ja öörežiimis erinevalt seadistada.
1
Näidikud

40
Proace_et_Chap01_instruments-de-bord_ed2019_V02
Süsteem, mis edastab infot läbitava teekonna kohta (kütusevaru, kütusekulu…).
Pardakompuuter
Andmete kuvamine
F Vajutage klaasipuhasti lüliti otsal asuvale nupule, et kuvada kordamööda ekraanile pardakompuutri erinevad menüüd.
F Või olenevalt varustusest vajutage roolil asuvale nupule.
- Riba koheselt edastatava informatsiooniga :● kütusekulu antud hetkel,● sõiduulatus,● Stop & Start ajaloendur.
Teekonnad "1" ja "2" on sõltumatud ja ühesuguse kasutusviisiga.Te e k o n d "1" võimaldab näiteks sooritada igapäevaseid ja teekond "2" igakuiseid kalkulatsioone.
- "2" teekond, mis näitab :● keskmist sõidukiirust,● keskmist kütusekulu,● läbitud vahemaad, teise teekonna kohta.
- "1" teekond, mis näitab :● keskmist sõidukiirust,● keskmist kütusekulu,● läbitud vahemaad, esimese teekonna kohta.
Vastava võimaluse korral on saadaval ka 2. teekond.
