dojezd TOYOTA PROACE 2020 Návod na použití (in Czech)

7
Proace_cs_Chap00b_vue-ensemble_ed2019_V02
Zamykání / odemykání zevnitř 72-73Elektrické boční posuvné dveře 78 - 86Volba zamykání kabina / nákladový prostor 47- 48, 55Elektrická dětská pojistka 194Výstražná světla 160Reinicializace Tyre Pressure Warning System (TPWS) 263-264Deaktivace systému Stop & Start 220Deaktivace systému CDS/ASR 163
Nastavování volantu 99Zvuková houkačka 161
Promítání na sklo 222-223

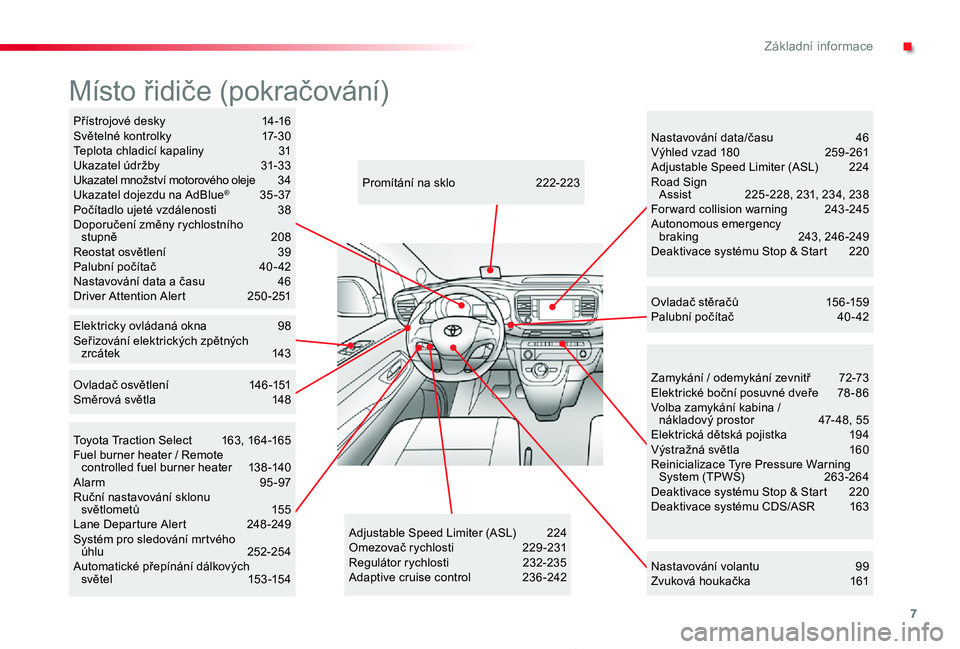

Místo řidiče (pokračování)
Ovladač stěračů 156 -159Palubní počítač 40 - 42
Adjustable Speed Limiter (ASL) 224Omezovač rychlosti 229 -231Regulátor rychlosti 232-235Adaptive cruise control 236 -242
Přístrojové desky 14-16Světelné kontrolky 17-30Teplota chladicí kapaliny 31Ukazatel údržby 31-33Ukazatel množství motorového oleje 3 4Ukazatel dojezdu na AdBlue® 35 -37Počítadlo ujeté vzdálenosti 38Doporučení změny rychlostního stupně 208Reostat osvětlení 39Palubní počítač 40 - 42Nastavování data a času 46Driver Attention Alert 250-251
Elektricky ovládaná okna 98Seřizování elektrických zpětných zrcátek 143
Toyota Traction Select 163, 164-165Fuel burner heater / Remote controlled fuel burner heater 13 8 -14 0Alarm 95-97Ruční nastavování sklonu světlometů 155Lane Departure Alert 248-249Systém pro sledování mrtvého úhlu 252-254Automatické přepínání dálkových světel 15 3 -15 4
Nastavování data/času 46Výhled vzad 180 259 -261Adjustable Speed Limiter (ASL) 224Road Sign Assist 225 -228, 231, 234, 238For ward collision warning 243 -245Autonomous emergency braking 243, 246 -249Deaktivace systému Stop & Start 220
Ovladač osvětlení 146 -151Směrová světla 148
.
Z

14
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

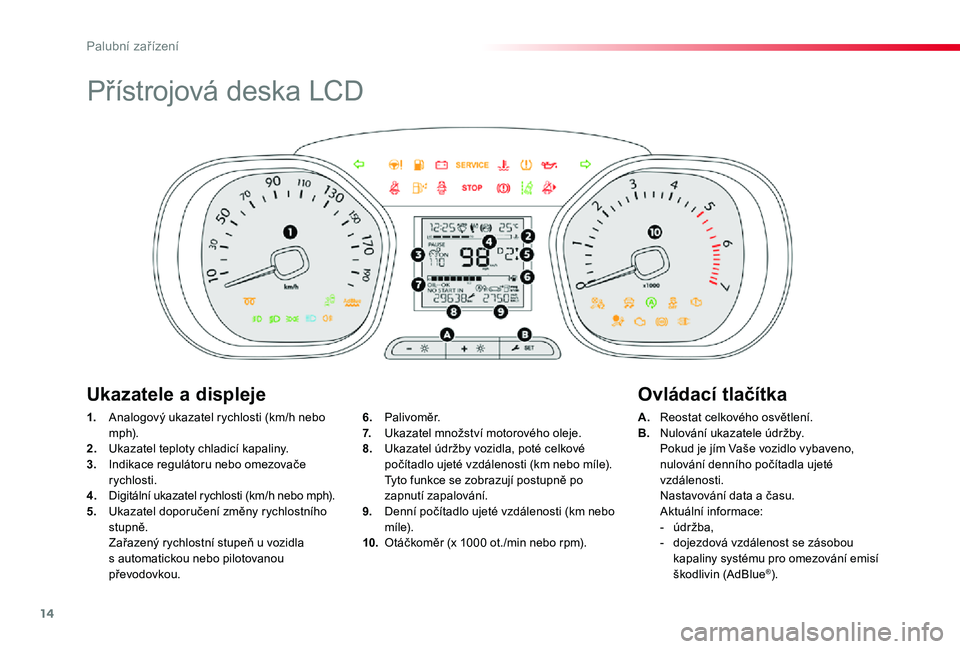

Přístrojová deska LCD
1. Analogový ukazatel rychlosti (km/h nebo m p h).2. Ukazatel teploty chladicí kapaliny.3. Indikace regulátoru nebo omezovače rychlosti.4. Digitální ukazatel rychlosti (km/h nebo mph).5. Ukazatel doporučení změny rychlostního stupně. Zařazený rychlostní stupeň u vozidla s automatickou nebo pilotovanou převodovkou.
A. Reostat celkového osvětlení.B. Nulování ukazatele údržby. Pokud je jím Vaše vozidlo vybaveno, nulování denního počítadla ujeté vzdálenosti. Nastavování data a času. Aktuální informace:- údržba,- dojezdová vzdálenost se zásobou kapaliny systému pro omezování emisí škodlivin (AdBlue®).
6. Palivoměr.7. Ukazatel množství motorového oleje.8. Ukazatel údržby vozidla, poté celkové počítadlo ujeté vzdálenosti (km nebo míle). Tyto funkce se zobrazují postupně po zapnutí zapalování.9. Denní počítadlo ujeté vzdálenosti (km nebo mí l e).10. Otáčkoměr (x 1000 ot./min nebo rpm).
Ukazatele a displejeOvládací tlačítka
Palubní zařízení

15
Proace_cs_Chap01_instruments-de-bord_ed2019_V02
1. Analogový ukazatel rychlosti (km/h nebo m p h).2. Palivoměr.3. Ukazatel teploty chladicí kapaliny.4. Údaje regulátoru nebo omezovače rychlosti.5. Digitální ukazatel rychlosti (km/h nebo m p h).
A. Nulování ukazatele údržby. Vyvolání aktuálních informací:- lhůta pravidelné prohlídky,- dojezdová vzdálenost se zásobou kapaliny systému pro omezování emisí škodlivin (AdBlue®).B. Reostat celkového osvětlení.C. Nulování denního počítadla ujeté vzdálenosti a počítadel tras.
6. Ukazatel doporučení změny rychlostního stupně. Rychlostní stupeň u vozidla s automatickou nebo pilotovanou převodovkou.7. Ukazatel údržby vozidla, poté celkové počítadlo ujeté vzdálenosti (km nebo míle), denní počítadlo ujeté vzdálenosti (km nebo míle), zobrazování hlášení, ...8. Otáčkoměr (x 1000 ot /min nebo rpm).
Ukazatele a displejeOvládací tlačítka
Přístrojová deska LCD text
1
Palubní zařízení

16
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

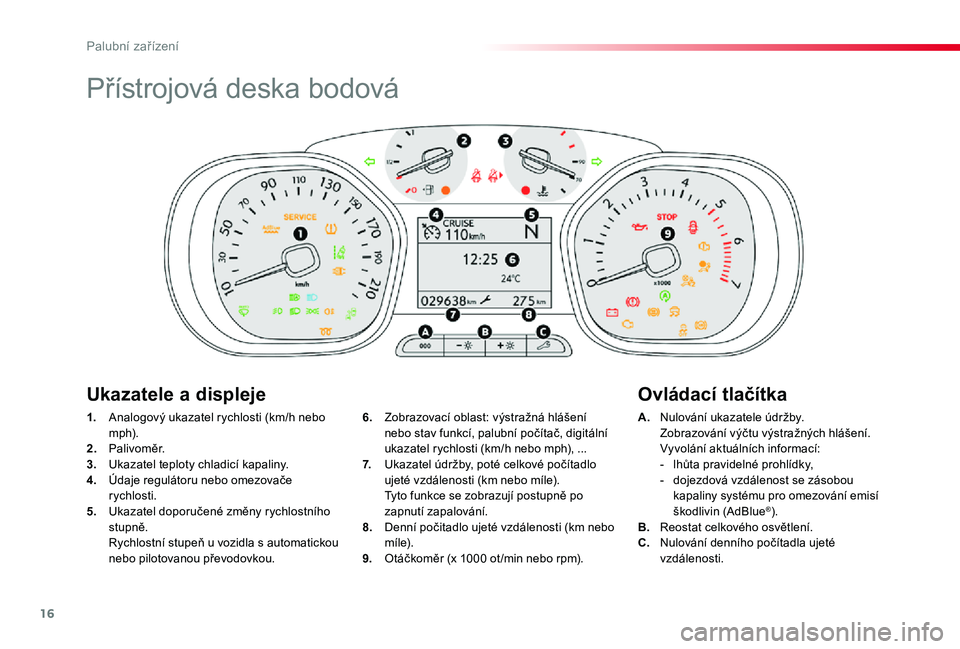

Přístrojová deska bodová
1. Analogový ukazatel rychlosti (km/h nebo m p h).2. Palivoměr.3. Ukazatel teploty chladicí kapaliny.4. Údaje regulátoru nebo omezovače rychlosti.5. Ukazatel doporučené změny rychlostního stupně. Rychlostní stupeň u vozidla s automatickou nebo pilotovanou převodovkou.
A. Nulování ukazatele údržby. Zobrazování výčtu výstražných hlášení. Vyvolání aktuálních informací:- lhůta pravidelné prohlídky,- dojezdová vzdálenost se zásobou kapaliny systému pro omezování emisí škodlivin (AdBlue®).B. Reostat celkového osvětlení.C. Nulování denního počítadla ujeté vzdálenosti.
6. Zobrazovací oblast: výstražná hlášení nebo stav funkcí, palubní počítač, digitální ukazatel rychlosti (km/h nebo mph), ...7. Ukazatel údržby, poté celkové počítadlo ujeté vzdálenosti (km nebo míle). Tyto funkce se zobrazují postupně po zapnutí zapalování.8. Denní počitadlo ujeté vzdálenosti (km nebo mí l e).9. Otáčkoměr (x 1000 ot /min nebo rpm).
Ukazatele a displejeOvládací tlačítka
Palubní zařízení

26
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

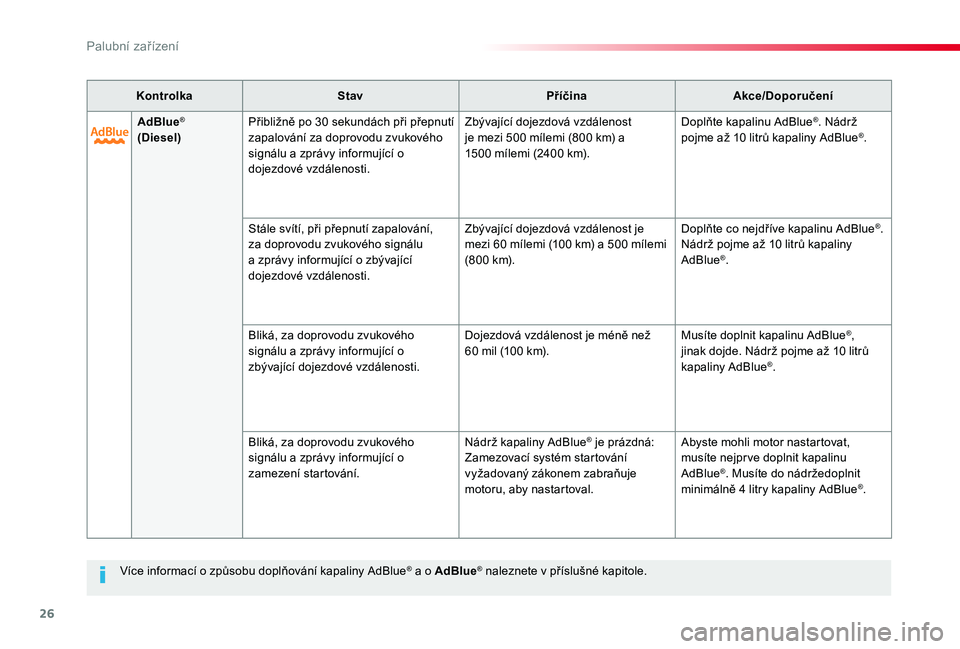

Více informací o způsobu doplňování kapaliny AdBlue® a o AdBlue® naleznete v příslušné kapitole.
KontrolkaStavPříčinaAkce/Doporučení
AdBlue® (Diesel)Přibližně po 30 sekundách při přepnutí zapalování za doprovodu zvukového signálu a zprávy informující o dojezdové vzdálenosti.
Zbývající dojezdová vzdálenost je mezi 500 mílemi (800 km) a 1500 mílemi (2400 km).
Doplňte kapalinu AdBlue®. Nádrž pojme až 10 litrů kapaliny AdBlue®.
Stále svítí, při přepnutí zapalování, za doprovodu zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.
Zbývající dojezdová vzdálenost je mezi 60 mílemi (100 km) a 500 mílemi (800 km).
Doplňte co nejdříve kapalinu AdBlue®. Nádrž pojme až 10 litrů kapaliny AdBlue®.
Bliká, za doprovodu zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.
Dojezdová vzdálenost je méně než 60 mil (100 km).Musíte doplnit kapalinu AdBlue®, jinak dojde. Nádrž pojme až 10 litrů kapaliny AdBlue®.
Bliká, za doprovodu zvukového signálu a zprávy informující o zamezení startování.
Nádrž kapaliny AdBlue® je prázdná: Zamezovací systém startování vyžadovaný zákonem zabraňuje motoru, aby nastartoval.
Abyste mohli motor nastartovat, musíte nejprve doplnit kapalinu AdBlue®. Musíte do nádržedoplnit minimálně 4 litry kapaliny AdBlue®.
Palubní zařízení

27
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

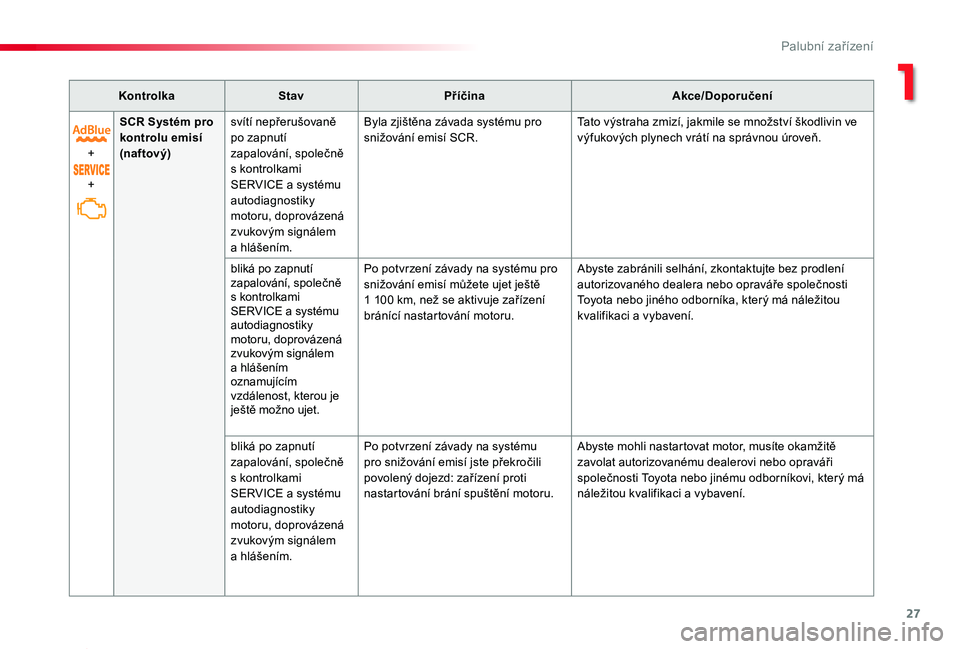

KontrolkaStavPříčinaAkce/Doporučení
+
+
SCR Systém pro kontrolu emisí (naftový)
svítí nepřerušovaně po zapnutí zapalování, společně s kontrolkami SERVICE a systému autodiagnostiky motoru, doprovázená zvukovým signálem a hlášením.
Byla zjištěna závada systému pro snižování emisí SCR.Tato výstraha zmizí, jakmile se množství škodlivin ve výfukových plynech vrátí na správnou úroveň.
bliká po zapnutí zapalování, společně s kontrolkami SERVICE a systému autodiagnostiky motoru, doprovázená zvukovým signálem a hlášením oznamujícím vzdálenost, kterou je ještě možno ujet.
Po potvrzení závady na systému pro snižování emisí můžete ujet ještě 1 100 km, než se aktivuje zařízení bránící nastartování motoru.
Abyste zabránili selhání, zkontaktujte bez prodlení autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
bliká po zapnutí zapalování, společně s kontrolkami SERVICE a systému autodiagnostiky motoru, doprovázená zvukovým signálem a hlášením.
Po potvrzení závady na systému pro snižování emisí jste překročili povolený dojezd: zařízení proti nastartování brání spuštění motoru.
Abyste mohli nastartovat motor, musíte okamžitě zavolat autorizovanému dealerovi nebo opraváři společnosti Toyota nebo jinému odborníkovi, který má náležitou kvalifikaci a vybavení.
1
Palubní zařízení

35
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

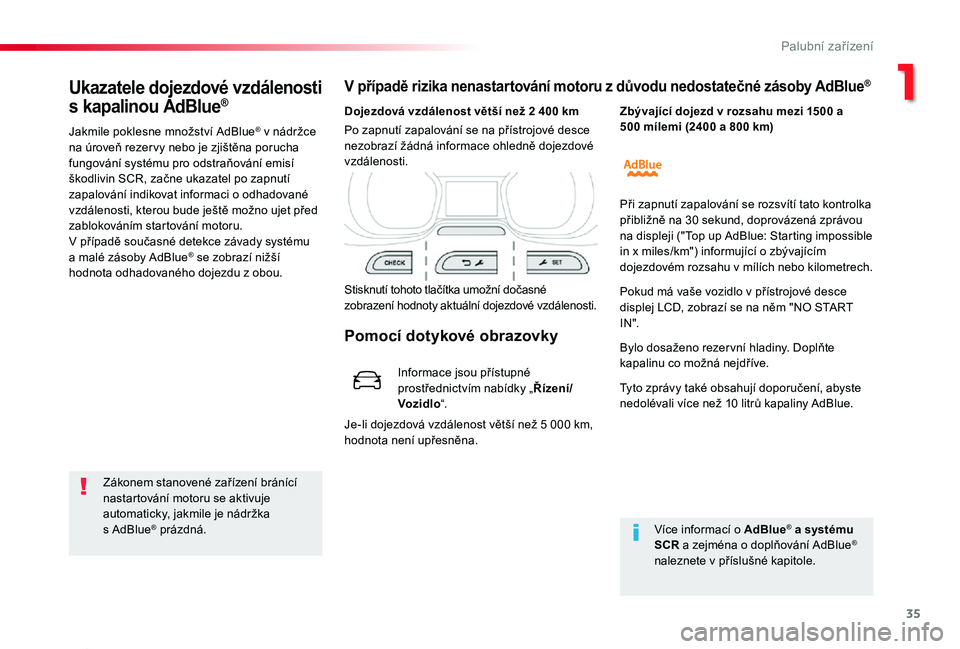

Ukazatele dojezdové vzdálenosti
s kapalinou AdBlue®
Jakmile poklesne množství AdBlue® v nádržce na úroveň rezer vy nebo je zjištěna porucha fungování systému pro odstraňování emisí škodlivin SCR, začne ukazatel po zapnutí zapalování indikovat informaci o odhadované vzdálenosti, kterou bude ještě možno ujet před zablokováním startování motoru.V případě současné detekce závady systému a malé zásoby AdBlue® se zobrazí nižší hodnota odhadovaného dojezdu z obou.
V případě rizika nenastartování motoru z důvodu nedostatečné zásoby AdBlue®
Zákonem stanovené zařízení bránící nastartování motoru se aktivuje automaticky, jakmile je nádržka s AdBlue® prázdná.
Dojezdová vzdálenost větší než 2 400 km
Stisknutí tohoto tlačítka umožní dočasné zobrazení hodnoty aktuální dojezdové vzdálenosti.
Je-li dojezdová vzdálenost větší než 5 000 km, hodnota není upřesněna.
Po zapnutí zapalování se na přístrojové desce nezobrazí žádná informace ohledně dojezdové vzdálenosti.
Více informací o AdBlue® a systému
SCR a zejména o doplňování AdBlue® naleznete v příslušné kapitole.
Zbývající dojezd v rozsahu mezi 1500 a 500 mílemi (2400 a 800 km)
Při zapnutí zapalování se rozsvítí tato kontrolka přibližně na 30 sekund, doprovázená zprávou na displeji ("Top up AdBlue: Starting impossible in x miles/km") informující o zbývajícím dojezdovém rozsahu v mílích nebo kilometrech.
Pokud má vaše vozidlo v přístrojové desce displej LCD, zobrazí se na něm "NO START I N ".
Bylo dosaženo rezer vní hladiny. Doplňte kapalinu co možná nejdříve.
Tyto zprávy také obsahují doporučení, abyste nedolévali více než 10 litrů kapaliny AdBlue.
Pomocí dotykové obrazovky
Informace jsou přístupné prostřednictvím nabídky „Řízení/Voz idlo“.
1
Palubní zařízení

36
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

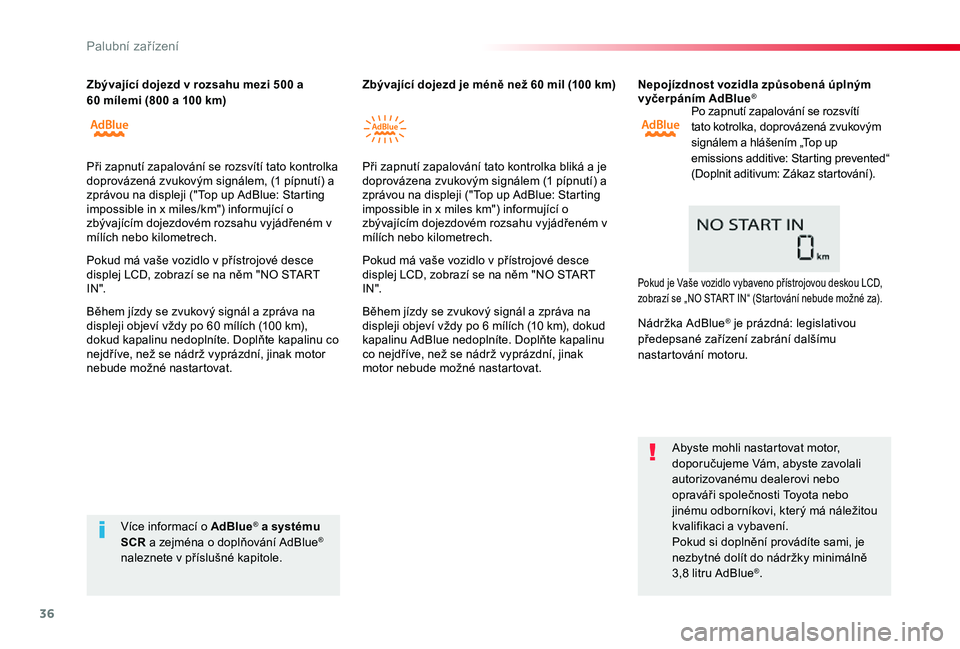

Nepojízdnost vozidla způsobená úplným vyčerpáním AdBlue®
Po zapnutí zapalování se rozsvítí tato kotrolka, doprovázená zvukovým signálem a hlášením „Top up emissions additive: Starting prevented“ (Doplnit aditivum: Zákaz startování).
Abyste mohli nastartovat motor, doporučujeme Vám, abyste zavolali autorizovanému dealerovi nebo opraváři společnosti Toyota nebo jinému odborníkovi, který má náležitou kvalifikaci a vybavení.Pokud si doplnění provádíte sami, je
nezbytné dolít do nádržky minimálně 3,8 litru AdBlue®.
Více informací o AdBlue® a systému SCR a zejména o doplňování AdBlue®
naleznete v příslušné kapitole.
Pokud je Vaše vozidlo vybaveno přístrojovou deskou LCD, zobrazí se „NO START IN“ (Startování nebude možné za).
Nádržka AdBlue® je prázdná: legislativou předepsané zařízení zabrání dalšímu nastartování motoru.
Zbývající dojezd v rozsahu mezi 500 a 60 mílemi (800 a 100 km)Zbývající dojezd je méně než 60 mil (100 km)
Při zapnutí zapalování se rozsvítí tato kontrolka doprovázená zvukovým signálem, (1 pípnutí) a zprávou na displeji ("Top up AdBlue: Starting impossible in x miles/km") informující o zbývajícím dojezdovém rozsahu vyjádřeném v mílích nebo kilometrech.
Pokud má vaše vozidlo v přístrojové desce displej LCD, zobrazí se na něm "NO START I N ".
Během jízdy se zvukový signál a zpráva na displeji objeví vždy po 60 mílích (100 km), dokud kapalinu nedoplníte. Doplňte kapalinu co nejdříve, než se nádrž vyprázdní, jinak motor nebude možné nastartovat.
Při zapnutí zapalování tato kontrolka bliká a je doprovázena zvukovým signálem (1 pípnutí) a zprávou na displeji ("Top up AdBlue: Starting impossible in x miles km") informující o zbývajícím dojezdovém rozsahu vyjádřeném v mílích nebo kilometrech.
Pokud má vaše vozidlo v přístrojové desce displej LCD, zobrazí se na něm "NO START I N ".
Během jízdy se zvukový signál a zpráva na displeji objeví vždy po 6 mílích (10 km), dokud kapalinu AdBlue nedoplníte. Doplňte kapalinu co nejdříve, než se nádrž vyprázdní, jinak motor nebude možné nastartovat.
Palubní zařízení

37
Proace_cs_Chap01_instruments-de-bord_ed2019_V02
Zakázané star tování
Při každém zapnutí zapalování se rozsvítí tyto
kontrolky, doprovázené zvukovým signálem a hlášením „ Závada antiemis. syst.: Zákaz startování“.
Překročili jste limit povolený pro jízdu: legislativou předepsané zařízení brání nastartování motoru.
Abyste mohli nastartovat motor, musíte zavolat autorizovanému dealerovi nebo opraváři
společnosti Toyota nebo jinému odborníkovi, který má náležitou kvalifikaci a vybavení.

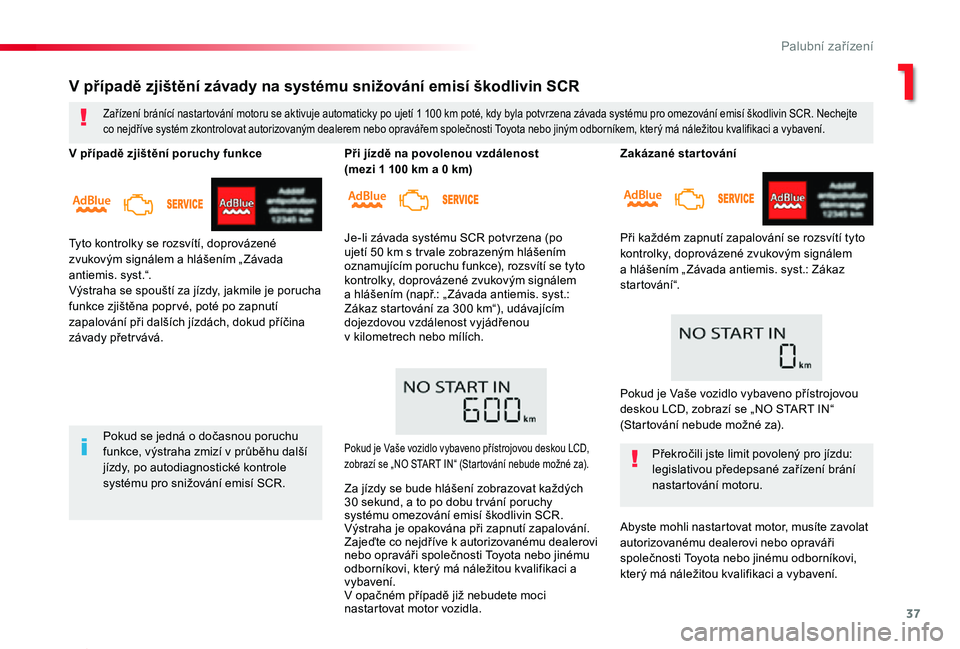

V případě zjištění závady na systému snižování emisí škodlivin SCR
Zařízení bránící nastartování motoru se aktivuje automaticky po ujetí 1 100 km poté, kdy byla potvrzena závada systému pro omezování emisí škodlivin SCR. Nechejte co nejdříve systém zkontrolovat autorizovaným dealerem nebo opravářem společnosti Toyota nebo jiným odborníkem, který má náležitou kvalifikaci a vybavení.
Pokud se jedná o dočasnou poruchu
funkce, výstraha zmizí v průběhu další jízdy, po autodiagnostické kontrole systému pro snižování emisí SCR.
V případě zjištění poruchy funkce
Tyto kontrolky se rozsvítí, doprovázené
zvukovým signálem a hlášením „ Závada antiemis. syst.“.Výstraha se spouští za jízdy, jakmile je porucha funkce zjištěna popr vé, poté po zapnutí zapalování při dalších jízdách, dokud příčina závady přetrvává.
Při jízdě na povolenou vzdálenost (mezi 1 100 km a 0 km)
Je-li závada systému SCR potvrzena (po ujetí 50 km s tr vale zobrazeným hlášením oznamujícím poruchu funkce), rozsvítí se tyto kontrolky, doprovázené zvukovým signálem a hlášením (např.: „ Závada antiemis. syst.: Zákaz startování za 300 km“), udávajícím dojezdovou vzdálenost vyjádřenou v kilometrech nebo mílích.
Pokud je Vaše vozidlo vybaveno přístrojovou deskou LCD, zobrazí se „NO START IN“ (Startování nebude možné za).
Za jízdy se bude hlášení zobrazovat každých 30 sekund, a to po dobu tr vání poruchy systému omezování emisí škodlivin SCR.Výstraha je opakována při zapnutí zapalování.Zajeďte co nejdříve k autorizovanému dealerovi nebo opraváři společnosti Toyota nebo jinému odborníkovi, který má náležitou kvalifikaci a vybavení.V opačném případě již nebudete moci nastartovat motor vozidla.
Pokud je Vaše vozidlo vybaveno přístrojovou deskou LCD, zobrazí se „NO START IN“ (Startování nebude možné za).
1
Palubní zařízení

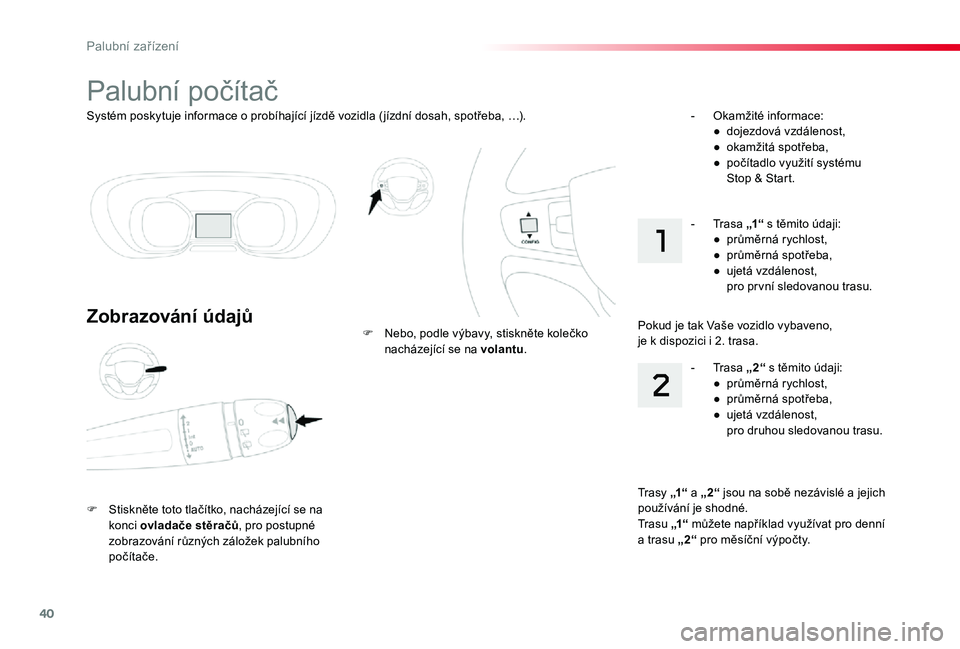

40
Proace_cs_Chap01_instruments-de-bord_ed2019_V02
Systém poskytuje informace o probíhající jízdě vozidla ( jízdní dosah, spotřeba, …).
Palubní počítač
Zobrazování údajů
F Stiskněte toto tlačítko, nacházející se na konci ovladače stěračů, pro postupné zobrazování různých záložek palubního počítače.
F Nebo, podle výbavy, stiskněte kolečko nacházející se na volantu.
- Okamžité informace:● dojezdová vzdálenost,● okamžitá spotřeba,● počítadlo využití systému Stop & Start.
Trasy „1“ a „2“ jsou na sobě nezávislé a jejich používání je shodné.Tr a s u „1“ můžete například využívat pro denní a trasu „2“ pro měsíční výpočty.
- Trasa „2“ s těmito údaji:● průměrná rychlost,● průměrná spotřeba,● ujetá vzdálenost, pro druhou sledovanou trasu.
- Trasa „1“ s těmito údaji:● průměrná rychlost,● průměrná spotřeba,● ujetá vzdálenost, pro pr vní sledovanou trasu.
Pokud je tak Vaše vozidlo vybaveno, je k dispozici i 2. trasa.
Palubní zařízení
