TOYOTA PROACE 2021 Kezelési útmutató (in Hungarian)

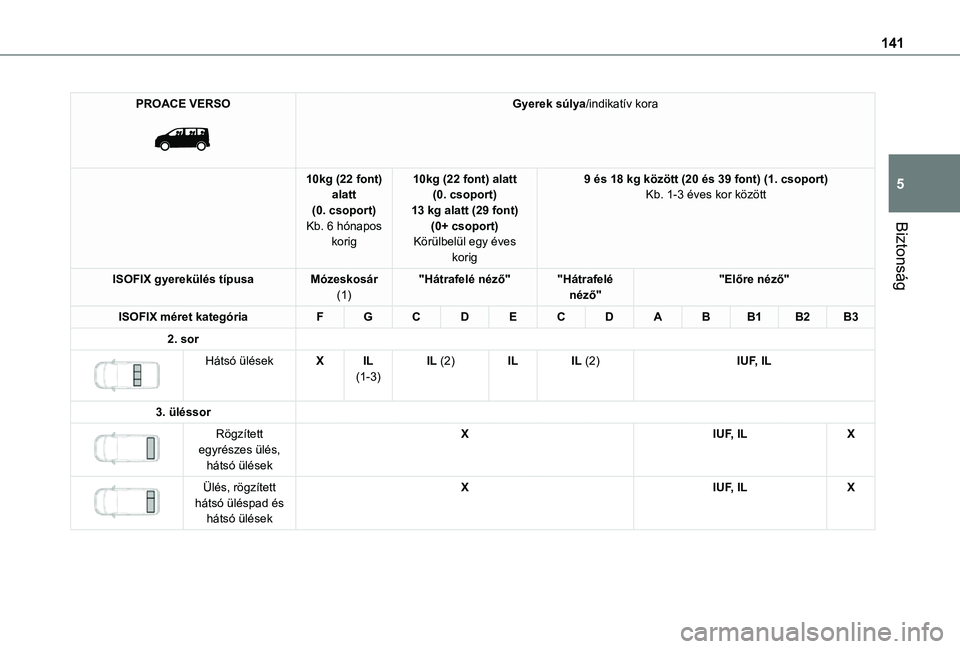

141
Biztonság
5
PROACE VERSO

Gyerek súlya/indikatív kora
10kg (22 font) alatt(0. csoport)Kb. 6 hónapos korig
10kg (22 font) alatt(0. csoport)13 kg alatt (29 font)(0+ csoport)Körülbelül egy éves
korig
9 és 18 kg között (20 és 39 font) (1. csoport)Kb. 1-3 éves kor között
ISOFIX gyerekülés típusaMózeskosár (1)"Hátrafelé néző""Hátrafelé néző""Előre néző"
ISOFIX méret kategóriaFGCDECDABB1B2B3
2. sor

Hátsó ülésekXIL (1-3)IL (2)ILIL (2)IUF, IL
3. üléssor

Rögzített egyrészes ülés, hátsó ülések
XIUF, ILX


Ülés, rögzített hátsó üléspad és hátsó ülések
XIUF, ILX

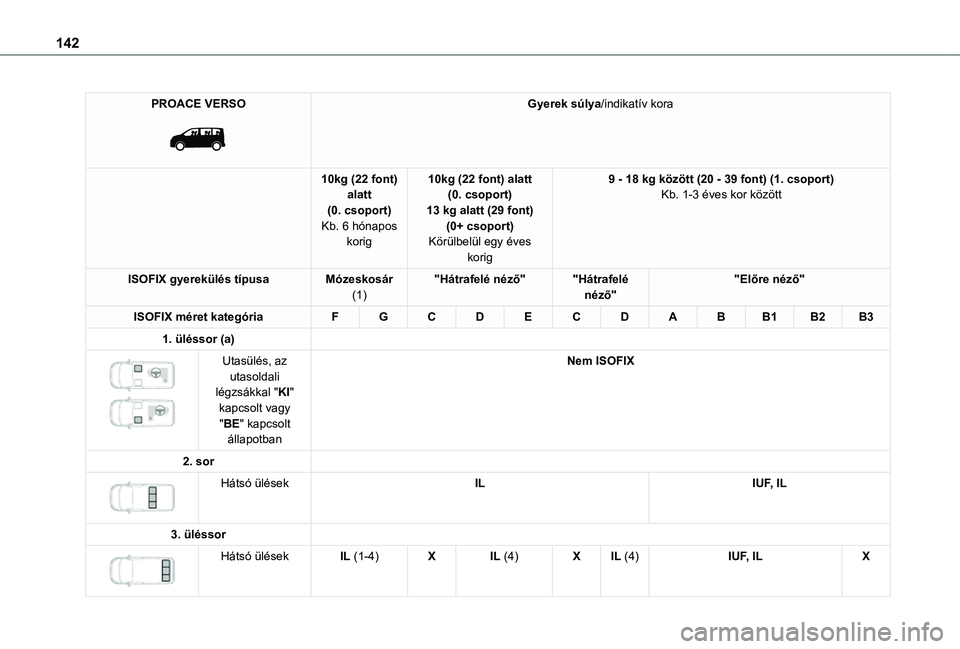

142
PROACE VERSO

Gyerek súlya/indikatív kora
10kg (22 font) alatt(0. csoport)Kb. 6 hónapos korig
10kg (22 font) alatt(0. csoport)13 kg alatt (29 font)(0+ csoport)Körülbelül egy éves
korig
9 - 18 kg között (20 - 39 font) (1. csoport)Kb. 1-3 éves kor között
ISOFIX gyerekülés típusaMózeskosár (1)"Hátrafelé néző""Hátrafelé néző""Előre néző"
ISOFIX méret kategóriaFGCDECDABB1B2B3
1. üléssor (a)

Utasülés, az utasoldali légzsákkal "KI" kapcsolt vagy "BE" kapcsolt állapotban
Nem ISOFIX
2. sor

Hátsó ülésekILIUF, IL
3. üléssor

Hátsó ülésekIL (1-4)XIL (4)XIL (4)IUF, ILX

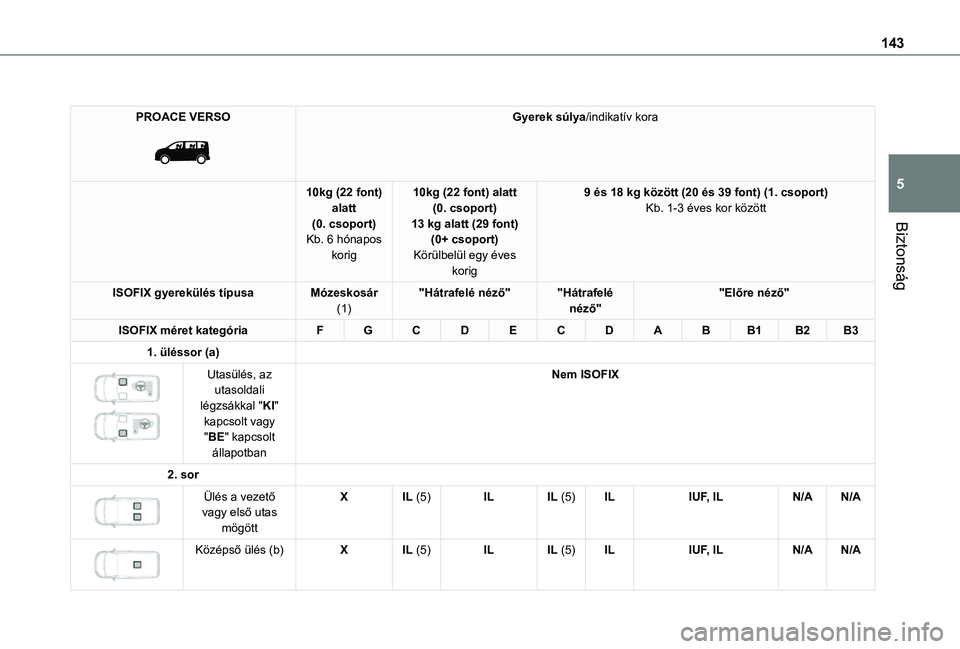

143
Biztonság
5
PROACE VERSO

Gyerek súlya/indikatív kora
10kg (22 font) alatt(0. csoport)Kb. 6 hónapos
korig
10kg (22 font) alatt(0. csoport)13 kg alatt (29 font)(0+ csoport)
Körülbelül egy éves korig
9 és 18 kg között (20 és 39 font) (1. csoport)Kb. 1-3 éves kor között
ISOFIX gyerekülés típusaMózeskosár (1)"Hátrafelé néző""Hátrafelé néző""Előre néző"
ISOFIX méret kategóriaFGCDECDABB1B2B3
1. üléssor (a)

Utasülés, az utasoldali légzsákkal "KI" kapcsolt vagy "BE" kapcsolt állapotban
Nem ISOFIX
2. sor

Ülés a vezető vagy első utas mögött
XIL (5)ILIL (5)ILIUF, ILN/AN/A


Középső ülés (b)XIL (5)ILIL (5)ILIUF, ILN/AN/A

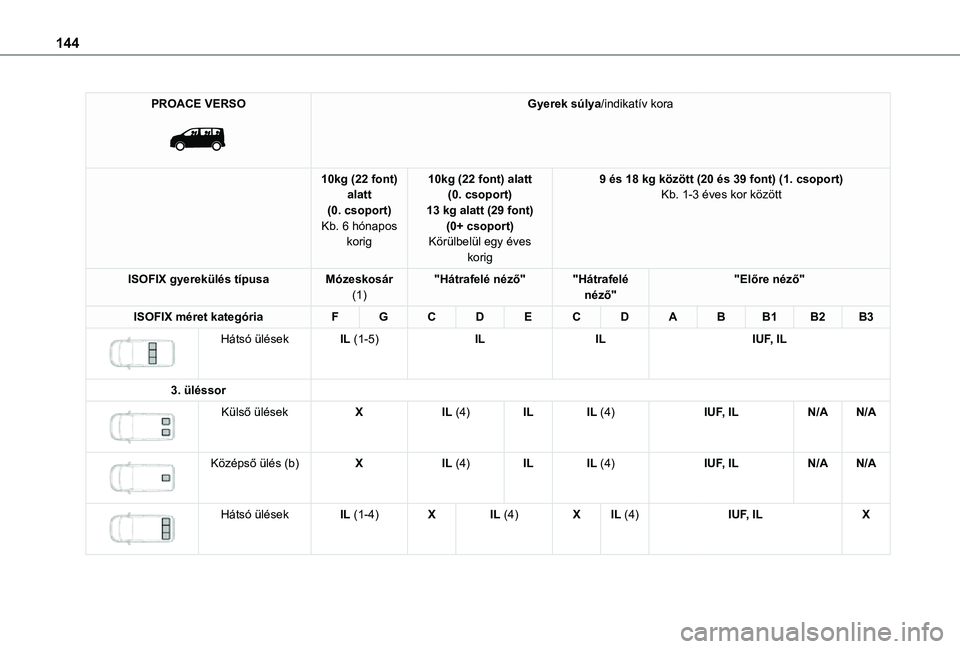

144
PROACE VERSO

Gyerek súlya/indikatív kora
10kg (22 font) alatt(0. csoport)Kb. 6 hónapos korig
10kg (22 font) alatt(0. csoport)13 kg alatt (29 font)(0+ csoport)Körülbelül egy éves
korig
9 és 18 kg között (20 és 39 font) (1. csoport)Kb. 1-3 éves kor között
ISOFIX gyerekülés típusaMózeskosár (1)"Hátrafelé néző""Hátrafelé néző""Előre néző"
ISOFIX méret kategóriaFGCDECDABB1B2B3

Hátsó ülésekIL (1-5)ILILIUF, IL
3. üléssor

Külső ülésekXIL (4)ILIL (4)IUF, ILN/AN/A


Középső ülés (b)XIL (4)ILIL (4)IUF, ILN/AN/A


Hátsó ülésekIL (1-4)XIL (4)XIL (4)IUF, ILX

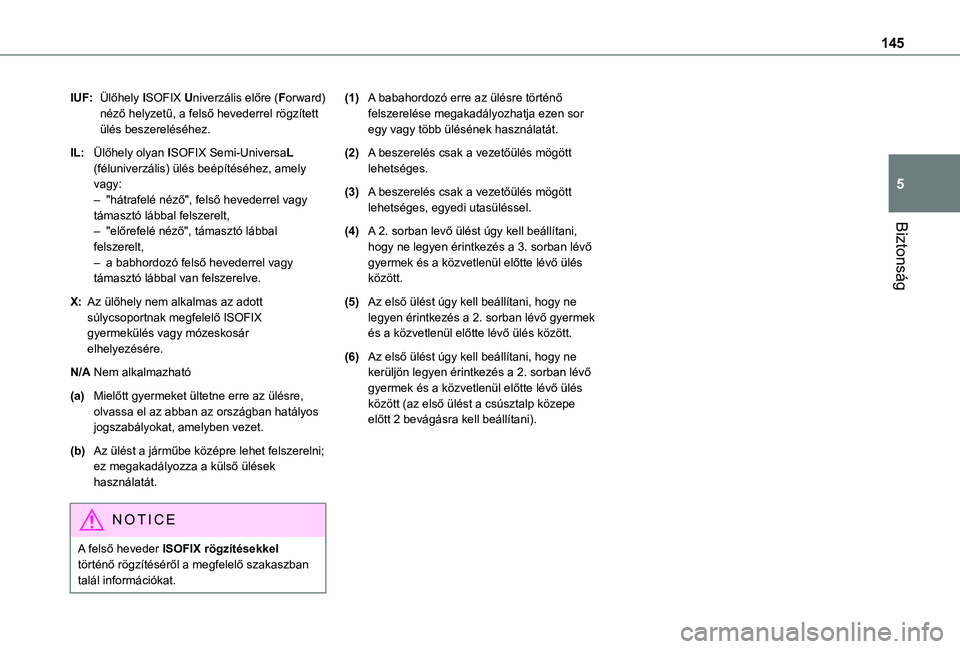

145
Biztonság
5
IUF:Ülőhely ISOFIX Univerzális előre (Forward) néző helyzetű, a felső hevederrel rögzített ülés beszereléséhez.
IL:Ülőhely olyan ISOFIX Semi-UniversaL (féluniverzális) ülés beépítéséhez, amely vagy:– "hátrafelé néző", felső hevederrel vagy támasztó lábbal felszerelt,– "előrefelé néző", támasztó lábbal
felszerelt,– a babhordozó felső hevederrel vagy támasztó lábbal van felszerelve.
X:Az ülőhely nem alkalmas az adott súlycsoportnak megfelelő ISOFIX gyermekülés vagy mózeskosár elhelyezésére.
N/ANem alkalmazható
(a)Mielőtt gyermeket ültetne erre az ülésre, olvassa el az abban az országban hatályos jogszabályokat, amelyben vezet.
(b)Az ülést a járműbe középre lehet felszerelni; ez megakadályozza a külső ülések használatát.
NOTIC E
A felső heveder ISOFIX rögzítésekkel történő rögzítéséről a megfelelő szakaszban talál információkat.
(1)A babahordozó erre az ülésre történő felszerelése megakadályozhatja ezen sor egy vagy több ülésének használatát.
(2)A beszerelés csak a vezetőülés mögött lehetséges.
(3)A beszerelés csak a vezetőülés mögött lehetséges, egyedi utasüléssel.
(4)A 2. sorban levő ülést úgy kell beállítani, hogy ne legyen érintkezés a 3. sorban lévő gyermek és a közvetlenül előtte lévő ülés között.
(5)Az első ülést úgy kell beállítani, hogy ne legyen érintkezés a 2. sorban lévő gyermek és a közvetlenül előtte lévő ülés között.
(6)Az első ülést úgy kell beállítani, hogy ne kerüljön legyen érintkezés a 2. sorban lévő gyermek és a közvetlenül előtte lévő ülés között (az első ülést a csúsztalp közepe előtt 2 bevágásra kell beállítani).

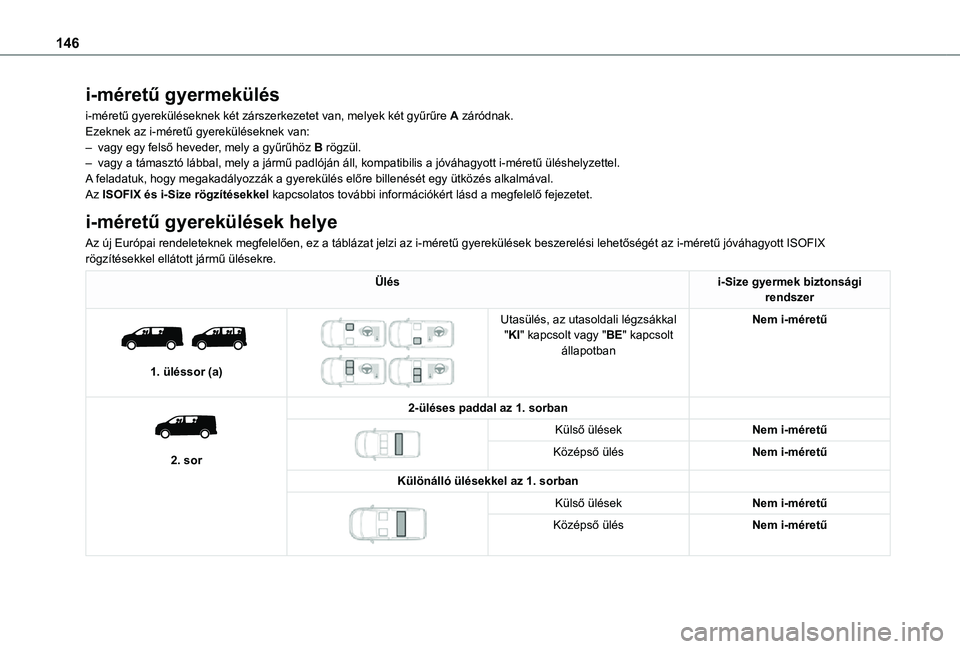

146
i-méretű gyermekülés
i-méretű gyereküléseknek két zárszerkezetet van, melyek két gyűrűre A záródnak.Ezeknek az i-méretű gyereküléseknek van:– vagy egy felső heveder, mely a gyűrűhöz B rögzül.– vagy a támasztó lábbal, mely a jármű padlóján áll, kompatibilis a jóváhagyott i-méretű üléshelyzettel.A feladatuk, hogy megakadályozzák a gyerekülés előre billenését egy ütközés alkalmával.Az ISOFIX és i-Size rögzítésekkel kapcsolatos további információkért lásd a megfelelő fejezetet.
i-méretű gyerekülések helye
Az új Európai rendeleteknek megfelelően, ez a táblázat jelzi az i-méretű gyerekülések beszerelési lehetőségét az i-méretű jóváhagyott ISOFIX rögzítésekkel ellátott jármű ülésekre.
Ülési-Size gyermek biztonsági rendszer

1. üléssor (a)


Utasülés, az utasoldali légzsákkal "KI" kapcsolt vagy "BE" kapcsolt állapotban
Nem i-méretű


2. sor
2-üléses paddal az 1. sorban

Külső ülésekNem i-méretű
Középső ülésNem i-méretű
Különálló ülésekkel az 1. sorban


Külső ülésekNem i-méretű
Középső ülésNem i-méretű

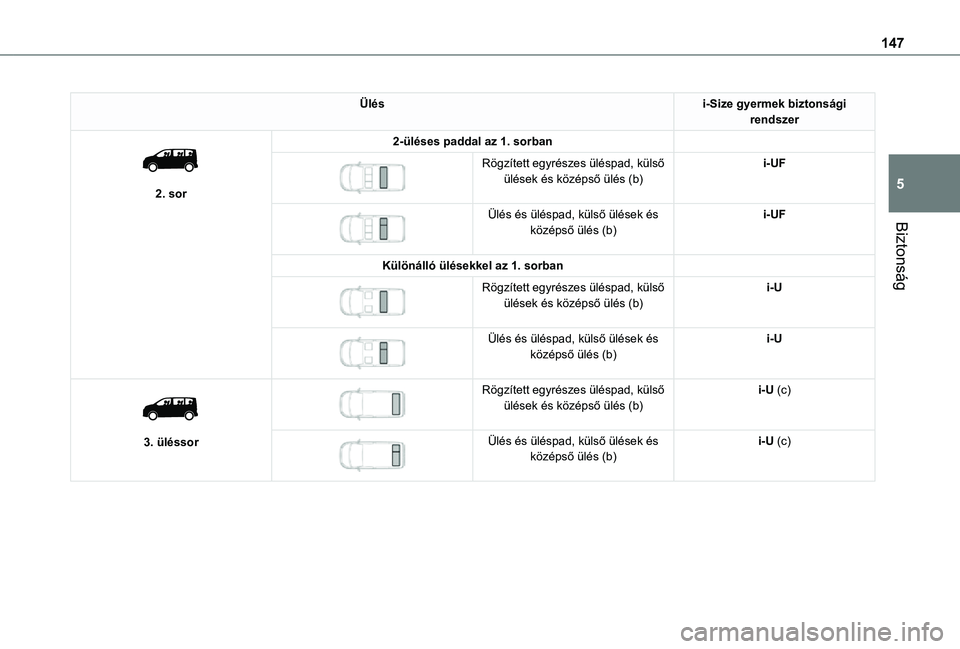

147
Biztonság
5
Ülési-Size gyermek biztonsági rendszer

2. sor
2-üléses paddal az 1. sorban

Rögzített egyrészes üléspad, külső ülések és középső ülés (b)i-UF


Ülés és üléspad, külső ülések és középső ülés (b)i-UF
Különálló ülésekkel az 1. sorban

Rögzített egyrészes üléspad, külső ülések és középső ülés (b)i-U


Ülés és üléspad, külső ülések és középső ülés (b)i-U


3. üléssor


Rögzített egyrészes üléspad, külső ülések és középső ülés (b)i-U (c)


Ülés és üléspad, külső ülések és középső ülés (b)i-U (c)

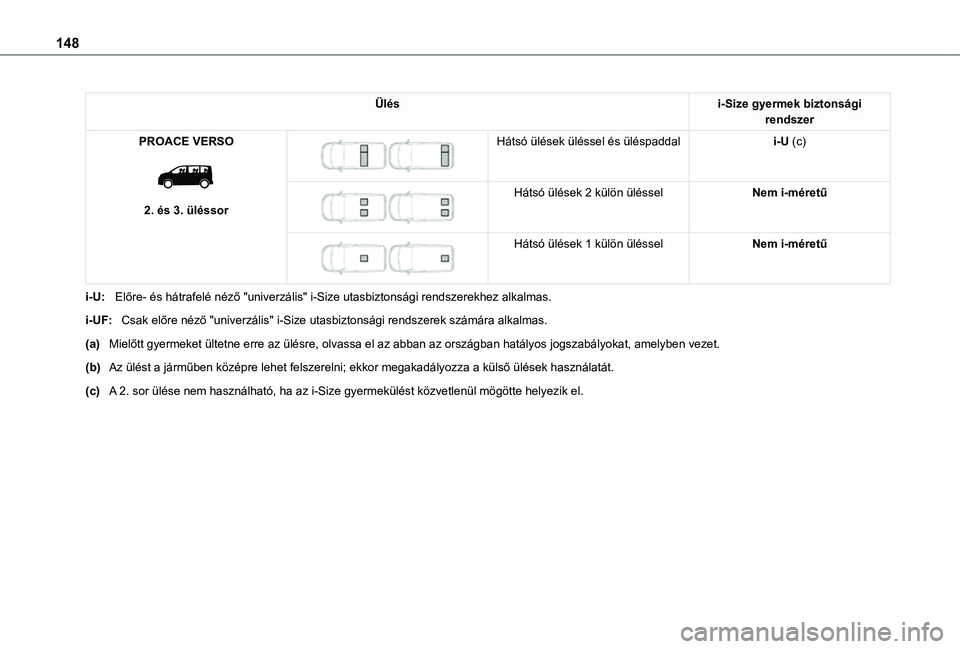

148
Ülési-Size gyermek biztonsági rendszer
PROACE VERSO

2. és 3. üléssor


Hátsó ülések üléssel és üléspaddali-U (c)


Hátsó ülések 2 külön ülésselNem i-méretű


Hátsó ülések 1 külön ülésselNem i-méretű
i-U:Előre- és hátrafelé néző "univerzális" i-Size utasbiztonsági rendszerekhez alkalmas.
i-UF:Csak előre néző "univerzális" i-Size utasbiztonsági rendszerek számára alkalmas.
(a)Mielőtt gyermeket ültetne erre az ülésre, olvassa el az abban az országban hatályos jogszabályokat, amelyben vezet.
(b)Az ülést a járműben középre lehet felszerelni; ekkor megakadályozza a külső ülések használatát.
(c)A 2. sor ülése nem használható, ha az i-Size gyermekülést közvetlenül mögötte helyezik el.

149
Biztonság
5
Kézi gyermekzár
Mechanikus rendszer, amely megakadályozza a toló oldalsó ajtó kinyitását a belső kar segítségével.

Zárás / nyitás
► Forgassa az oldalsó ajtó szélén található kezelőszervet, felfelé a lezáráshoz, vagy lefelé a nyitáshoz.
Elektromos gyermekzár
Távirányító rendszer a hátsó ajtók ((verziótól függően) oldalsó tolóajtó(k), oldalra nyíló hátsó ajtók vagy hátsó ajtó) kinyitásának megakadályozására a belső vezérlők segítségével.
Ez a vezérlés megakadályozza a hátsó ajtók belső kilincsekkel történő kinyitását és a hátsó elektromos ablakok használatát.
Aktiválás / deaktiválás


► Bekapcsolt gyújtás mellett nyomja meg ezt a gombot a gyermekzár be- és kikapcsolásához.Megjelenik egy üzenet, amely visszajelezve a gyermekzár be- és kikapcsolását.Amikor a jelzőlámpa világít, a gyermekzár aktiválódik.
NOTIC E
Súlyos ütközés esetén az elektromos gyermekzár automatikusan kikapcsol.
WARNI NG
A jelzőlámpa bármely más állapota az elektromos gyermekzár meghibásodását jelzi.
Ellenőriztesse bármely márkakereskedővel vagy hivatalos szervizzel, vagy bármilyen megbízható szervizzel.
NOTIC E
A gyermekzár bekapcsolt állapotában az ajtók kívülről továbbra is nyithatók.
WARNI NG
Ez a rendszer független, és semmiképpen sem helyettesíti a központi zár vezérlését.A gyújtás minden egyes bekapcsolásakor ellenőrizze a gyerekzár állapotát.A jármű elhagyásakor, akár rövid ideig is, mindig tartsa magánál az elektronikus kulcsot.Súlyos ütközés esetén az elektromos gyermekzár automatikusan kikapcsol, hogy lehetővé tegye a hátsó utasok kijutását.

150

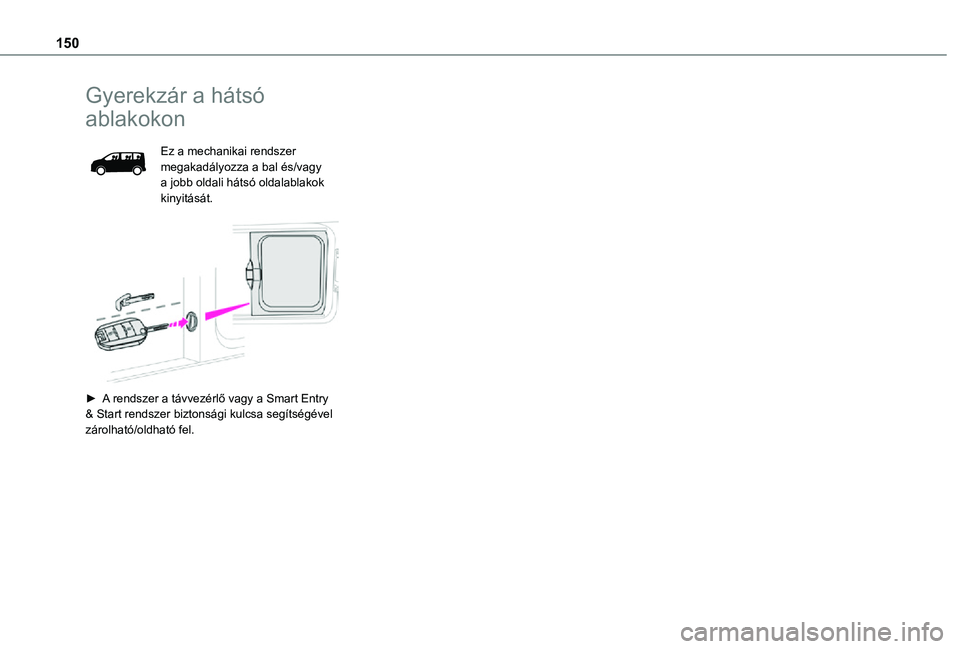

Gyerekzár a hátsó
ablakokon
Ez a mechanikai rendszer megakadályozza a bal és/vagy a jobb oldali hátsó oldalablakok kinyitását.

► A rendszer a távvezérlő vagy a Smart Entry & Start rendszer biztonsági kulcsa segítségével zárolható/oldható fel.
