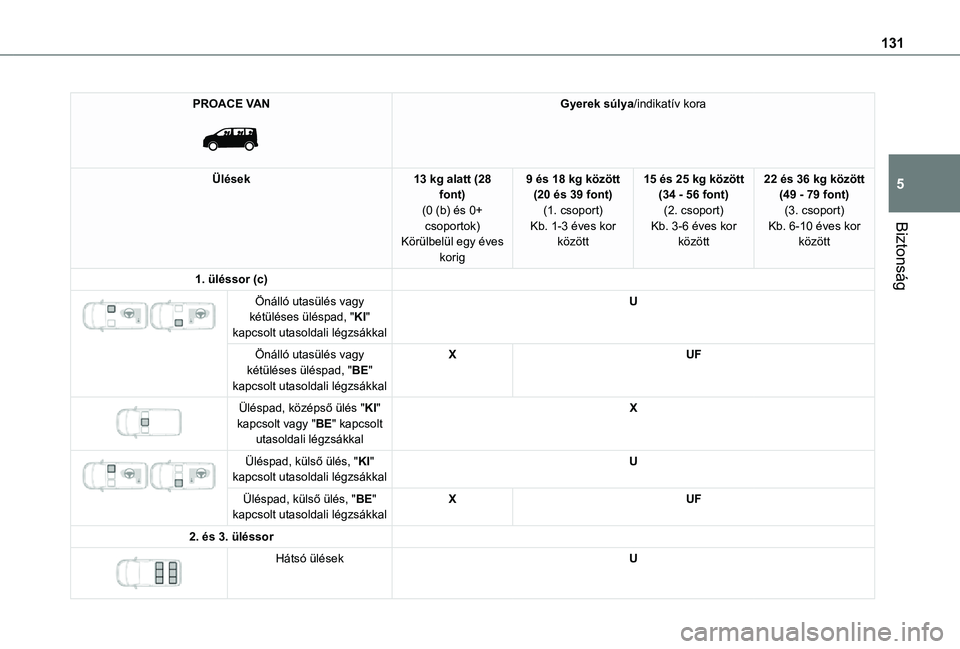

Page 131 of 360

131
Biztonság
5
PROACE VAN
Gyerek súlya/indikatív kora
Ülések13 kg alatt (28 font)(0 (b) és 0+ csoportok)Körülbelül egy éves
korig
9 és 18 kg között (20 és 39 font)(1. csoport)Kb. 1-3 éves kor között
15 és 25 kg között (34 - 56 font)(2. csoport)Kb. 3-6 éves kor között
22 és 36 kg között (49 - 79 font)(3. csoport)Kb. 6-10 éves kor között
1. üléssor (c)
Önálló utasülés vagy kétüléses üléspad, "KI" kapcsolt utasoldali légzsákkal
U
Önálló utasülés vagy kétüléses üléspad, "BE" kapcsolt utasoldali légzsákkal
XUF
Üléspad, középső ülés "KI" kapcsolt vagy "BE" kapcsolt utasoldali légzsákkal
X
Üléspad, külső ülés, "KI" kapcsolt utasoldali légzsákkalU
Üléspad, külső ülés, "BE" kapcsolt utasoldali légzsákkalXUF
2. és 3. üléssor
Hátsó ülésekU

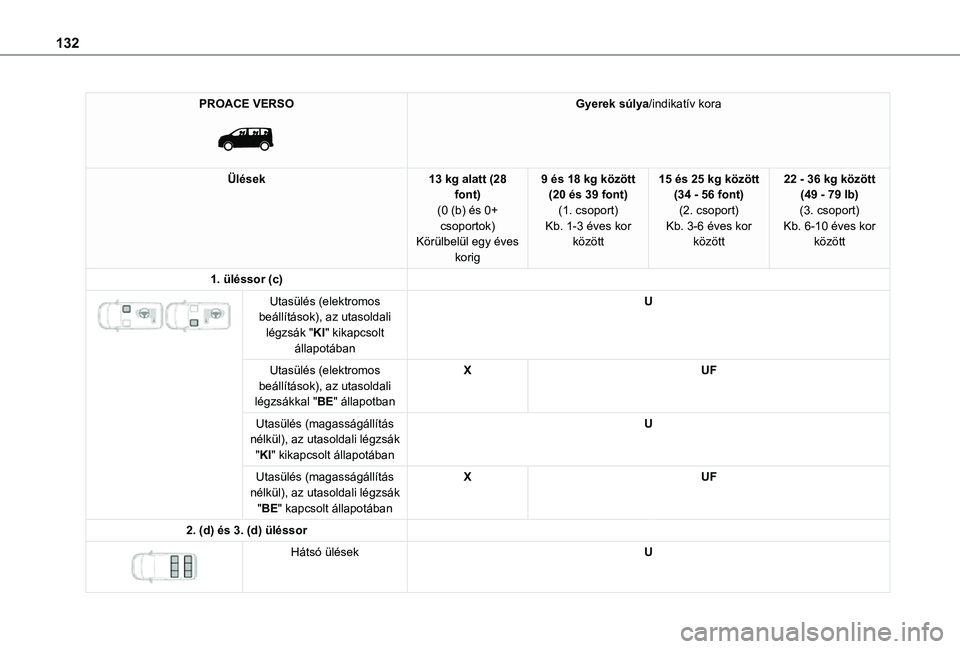

Page 132 of 360

132
PROACE VERSO
Gyerek súlya/indikatív kora
Ülések13 kg alatt (28 font)(0 (b) és 0+ csoportok)Körülbelül egy éves
korig
9 és 18 kg között (20 és 39 font)(1. csoport)Kb. 1-3 éves kor között
15 és 25 kg között (34 - 56 font)(2. csoport)Kb. 3-6 éves kor között
22 - 36 kg között (49 - 79 lb)(3. csoport)Kb. 6-10 éves kor között
1. üléssor (c)
Utasülés (elektromos beállítások), az utasoldali légzsák "KI" kikapcsolt állapotában
U
Utasülés (elektromos beállítások), az utasoldali légzsákkal "BE" állapotban
XUF
Utasülés (magasságállítás nélkül), az utasoldali légzsák "KI" kikapcsolt állapotában
U
Utasülés (magasságállítás nélkül), az utasoldali légzsák "BE" kapcsolt állapotában
XUF
2. (d) és 3. (d) üléssor
Hátsó ülésekU

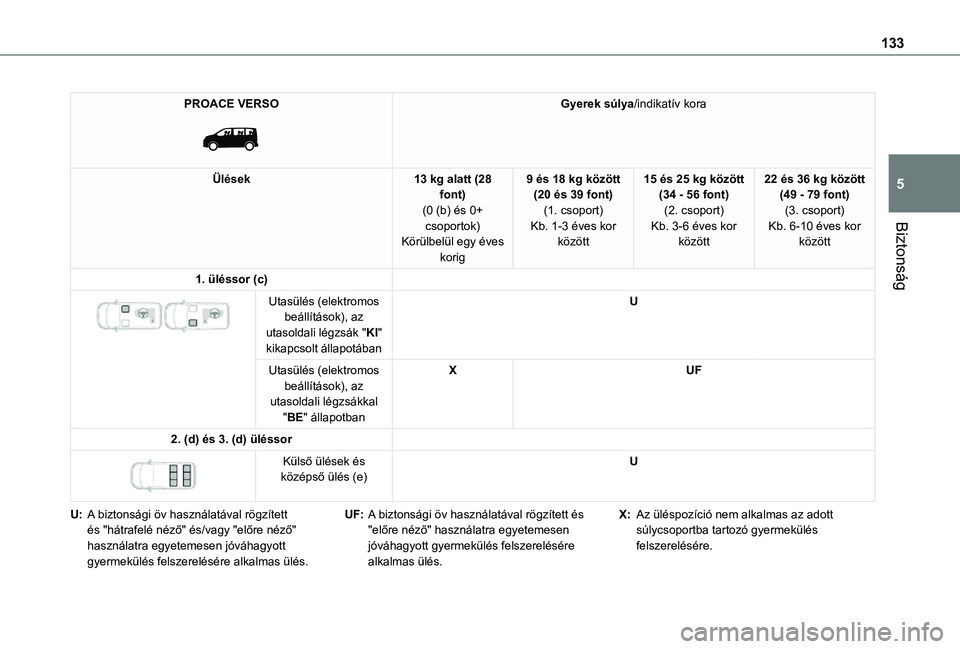

Page 133 of 360

133
Biztonság
5
PROACE VERSO
Gyerek súlya/indikatív kora
Ülések13 kg alatt (28 font)(0 (b) és 0+ csoportok)Körülbelül egy éves
korig
9 és 18 kg között (20 és 39 font)(1. csoport)Kb. 1-3 éves kor között
15 és 25 kg között (34 - 56 font)(2. csoport)Kb. 3-6 éves kor között
22 és 36 kg között (49 - 79 font)(3. csoport)Kb. 6-10 éves kor között
1. üléssor (c)
Utasülés (elektromos beállítások), az utasoldali légzsák "KI" kikapcsolt állapotában
U
Utasülés (elektromos beállítások), az utasoldali légzsákkal "BE" állapotban
XUF
2. (d) és 3. (d) üléssor
Külső ülések és középső ülés (e)U
U:A biztonsági öv használatával rögzített és "hátrafelé néző" és/vagy "előre néző"
használatra egyetemesen jóváhagyott gyermekülés felszerelésére alkalmas ülés.
UF:A biztonsági öv használatával rögzített és "előre néző" használatra egyetemesen
jóváhagyott gyermekülés felszerelésére alkalmas ülés.
X:Az üléspozíció nem alkalmas az adott súlycsoportba tartozó gyermekülés
felszerelésére.

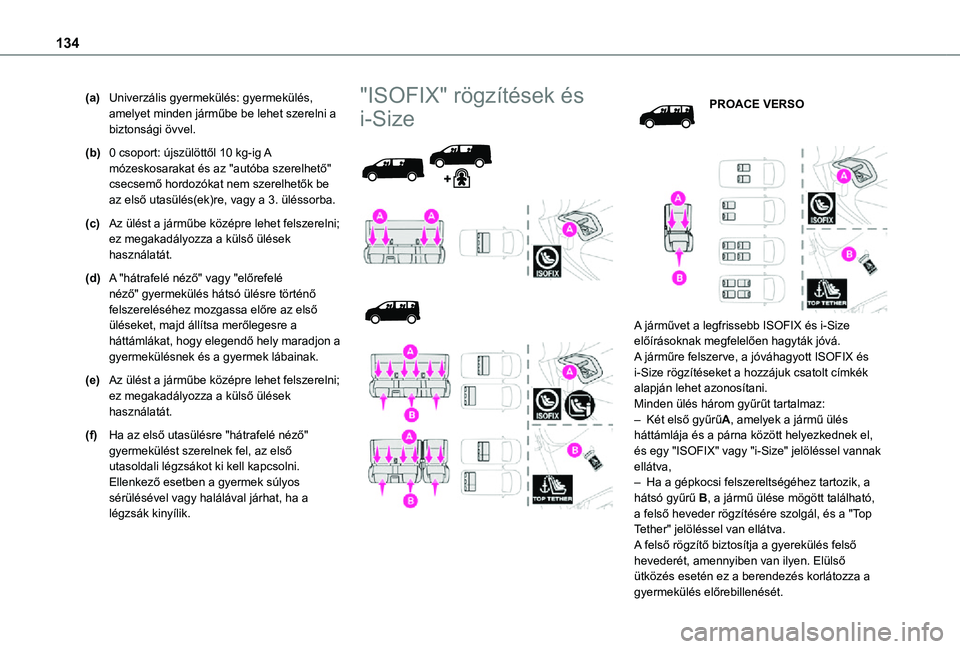

Page 134 of 360

134
(a)Univerzális gyermekülés: gyermekülés, amelyet minden járműbe be lehet szerelni a biztonsági övvel.
(b)0 csoport: újszülöttől 10 kg-ig A mózeskosarakat és az "autóba szerelhető" csecsemő hordozókat nem szerelhetők be az első utasülés(ek)re, vagy a 3. üléssorba.
(c)Az ülést a járműbe középre lehet felszerelni; ez megakadályozza a külső ülések használatát.
(d)A "hátrafelé néző" vagy "előrefelé néző" gyermekülés hátsó ülésre történő felszereléséhez mozgassa előre az első üléseket, majd állítsa merőlegesre a háttámlákat, hogy elegendő hely maradjon a gyermekülésnek és a gyermek lábainak.
(e)Az ülést a járműbe középre lehet felszerelni; ez megakadályozza a külső ülések használatát.
(f)Ha az első utasülésre "hátrafelé néző" gyermekülést szerelnek fel, az első utasoldali légzsákot ki kell kapcsolni. Ellenkező esetben a gyermek súlyos sérülésével vagy halálával járhat, ha a légzsák kinyílik.
"ISOFIX" rögzítések és
i-Size
PROACE VERSO
A járművet a legfrissebb ISOFIX és i-Size előírásoknak megfelelően hagyták jóvá.A járműre felszerve, a jóváhagyott ISOFIX és i-Size rögzítéseket a hozzájuk csatolt címkék alapján lehet azonosítani.Minden ülés három gyűrűt tartalmaz:– Két első gyűrűA, amelyek a jármű ülés háttámlája és a párna között helyezkednek el, és egy "ISOFIX" vagy "i-Size" jelöléssel vannak ellátva,– Ha a gépkocsi felszereltségéhez tartozik, a hátsó gyűrű B, a jármű ülése mögött található, a felső heveder rögzítésére szolgál, és a "Top Tether" jelöléssel van ellátva.
A felső rögzítő biztosítja a gyerekülés felső hevederét, amennyiben van ilyen. Elülső ütközés esetén ez a berendezés korlátozza a gyermekülés előrebillenését.

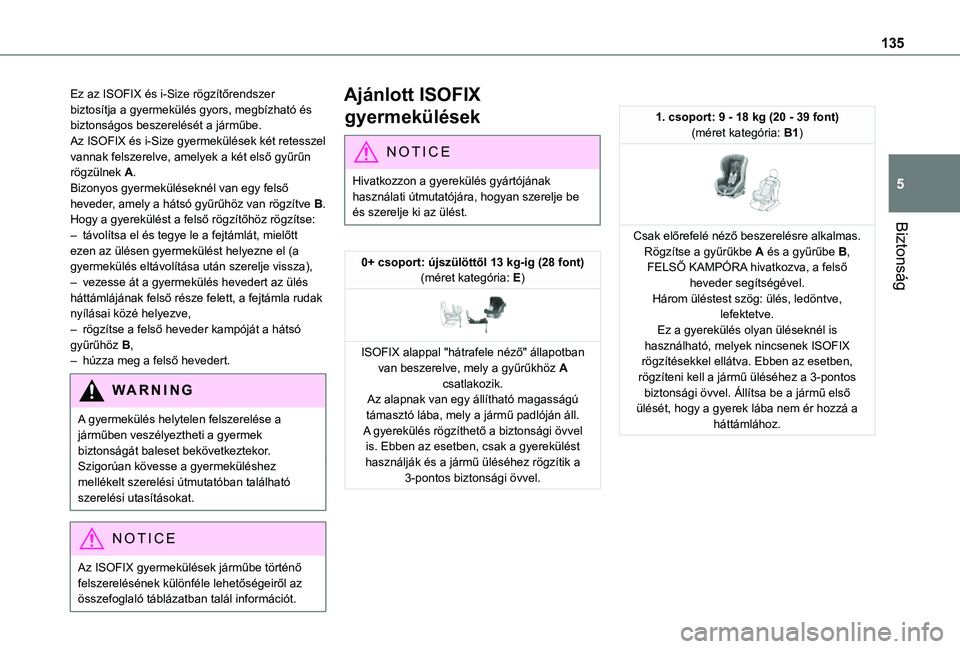

Page 135 of 360

135
Biztonság
5
Ez az ISOFIX és i-Size rögzítőrendszer biztosítja a gyermekülés gyors, megbízható és biztonságos beszerelését a járműbe.Az ISOFIX és i-Size gyermekülések két retesszel vannak felszerelve, amelyek a két első gyűrűn rögzülnek A.Bizonyos gyermeküléseknél van egy felső heveder, amely a hátsó gyűrűhöz van rögzítve B.Hogy a gyerekülést a felső rögzítőhöz rögzítse:– távolítsa el és tegye le a fejtámlát, mielőtt ezen az ülésen gyermekülést helyezne el (a gyermekülés eltávolítása után szerelje vissza),– vezesse át a gyermekülés hevedert az ülés háttámlájának felső része felett, a fejtámla rudak nyílásai közé helyezve,– rögzítse a felső heveder kampóját a hátsó gyűrűhöz B,– húzza meg a felső hevedert.
WARNI NG
A gyermekülés helytelen felszerelése a járműben veszélyeztheti a gyermek biztonságát baleset bekövetkeztekor.Szigorúan kövesse a gyermeküléshez mellékelt szerelési útmutatóban található szerelési utasításokat.
NOTIC E
Az ISOFIX gyermekülések járműbe történő felszerelésének különféle lehetőségeiről az összefoglaló táblázatban talál információt.
Ajánlott ISOFIX
gyermekülések
NOTIC E
Hivatkozzon a gyerekülés gyártójának használati útmutatójára, hogyan szerelje be és szerelje ki az ülést.
0+ csoport: újszülöttől 13 kg-ig (28 font)(méret kategória: E)
ISOFIX alappal "hátrafele néző" állapotban van beszerelve, mely a gyűrűkhöz A csatlakozik.Az alapnak van egy állítható magasságú támasztó lába, mely a jármű padlóján áll.A gyerekülés rögzíthető a biztonsági övvel is. Ebben az esetben, csak a gyerekülést használják és a jármű üléséhez rögzítik a 3-pontos biztonsági övvel.
1. csoport: 9 - 18 kg (20 - 39 font)(méret kategória: B1)
Csak előrefelé néző beszerelésre alkalmas.Rögzítse a gyűrűkbe A és a gyűrűbe B, FELSŐ KAMPÓRA hivatkozva, a felső heveder segítségével.Három üléstest szög: ülés, ledöntve, lefektetve.Ez a gyerekülés olyan üléseknél is használható, melyek nincsenek ISOFIX rögzítésekkel ellátva. Ebben az esetben, rögzíteni kell a jármű üléséhez a 3-pontos biztonsági övvel. Állítsa be a jármű első ülését, hogy a gyerek lába nem ér hozzá a háttámlához.
Page 136 of 360

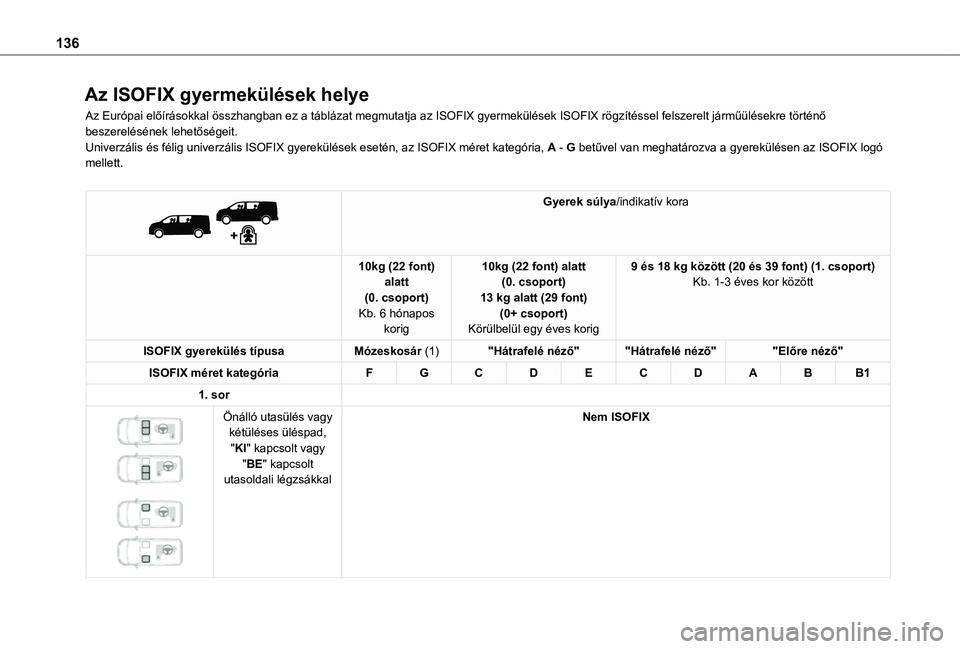

136
Az ISOFIX gyermekülések helye
Az Európai előírásokkal összhangban ez a táblázat megmutatja az ISOFIX gyermekülések ISOFIX rögzítéssel felszerelt járműülésekre történő beszerelésének lehetőségeit.Univerzális és félig univerzális ISOFIX gyerekülések esetén, az ISOFIX méret kategória, A - G betűvel van meghatározva a gyerekülésen az ISOFIX logó mellett.
Gyerek súlya/indikatív kora
10kg (22 font) alatt(0. csoport)Kb. 6 hónapos korig
10kg (22 font) alatt(0. csoport)13 kg alatt (29 font)(0+ csoport)Körülbelül egy éves korig
9 és 18 kg között (20 és 39 font) (1. csoport)Kb. 1-3 éves kor között
ISOFIX gyerekülés típusaMózeskosár (1)"Hátrafelé néző""Hátrafelé néző""Előre néző"
ISOFIX méret kategóriaFGCDECDABB1
1. sor
Önálló utasülés vagy kétüléses üléspad, "KI" kapcsolt vagy "BE" kapcsolt utasoldali légzsákkal
Nem ISOFIX

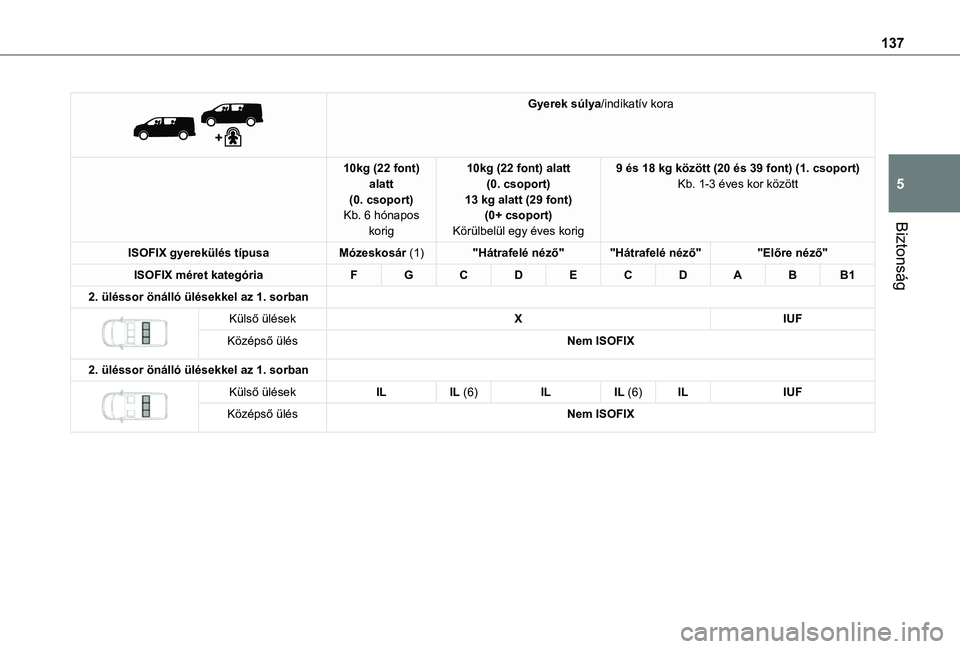

Page 137 of 360

137
Biztonság
5
Gyerek súlya/indikatív kora
10kg (22 font) alatt(0. csoport)Kb. 6 hónapos korig
10kg (22 font) alatt(0. csoport)13 kg alatt (29 font)(0+ csoport)Körülbelül egy éves korig
9 és 18 kg között (20 és 39 font) (1. csoport)Kb. 1-3 éves kor között
ISOFIX gyerekülés típusaMózeskosár (1)"Hátrafelé néző""Hátrafelé néző""Előre néző"
ISOFIX méret kategóriaFGCDECDABB1
2. üléssor önálló ülésekkel az 1. sorban
Külső ülésekXIUF
Középső ülésNem ISOFIX
2. üléssor önálló ülésekkel az 1. sorban
Külső ülésekILIL (6)ILIL (6)ILIUF
Középső ülésNem ISOFIX

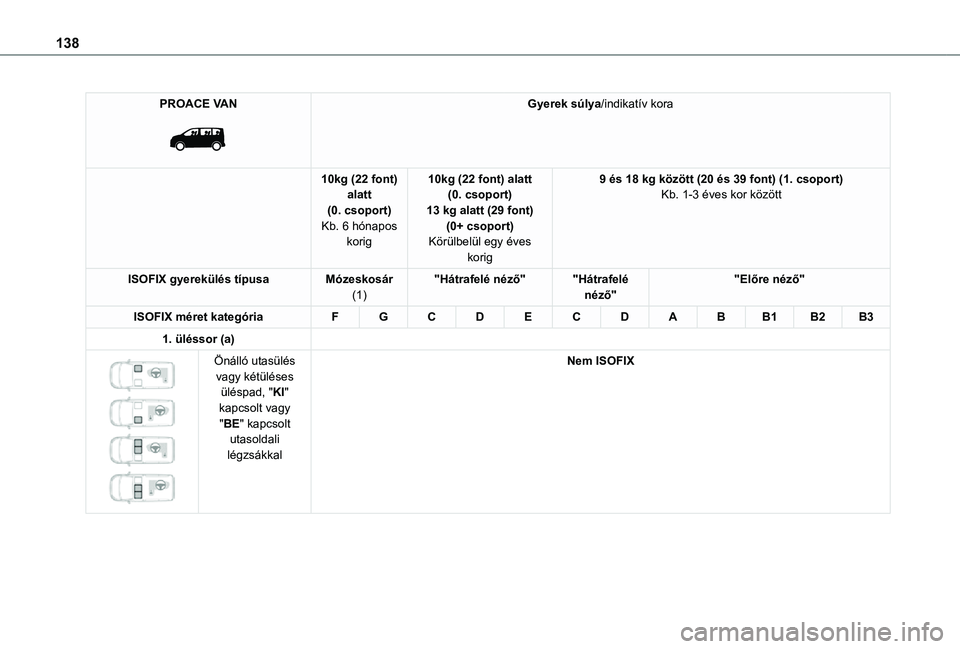

Page 138 of 360

138
PROACE VAN
Gyerek súlya/indikatív kora
10kg (22 font) alatt(0. csoport)Kb. 6 hónapos korig
10kg (22 font) alatt(0. csoport)13 kg alatt (29 font)(0+ csoport)Körülbelül egy éves
korig
9 és 18 kg között (20 és 39 font) (1. csoport)Kb. 1-3 éves kor között
ISOFIX gyerekülés típusaMózeskosár (1)"Hátrafelé néző""Hátrafelé néző""Előre néző"
ISOFIX méret kategóriaFGCDECDABB1B2B3
1. üléssor (a)
Önálló utasülés vagy kétüléses üléspad, "KI" kapcsolt vagy "BE" kapcsolt utasoldali légzsákkal
Nem ISOFIX

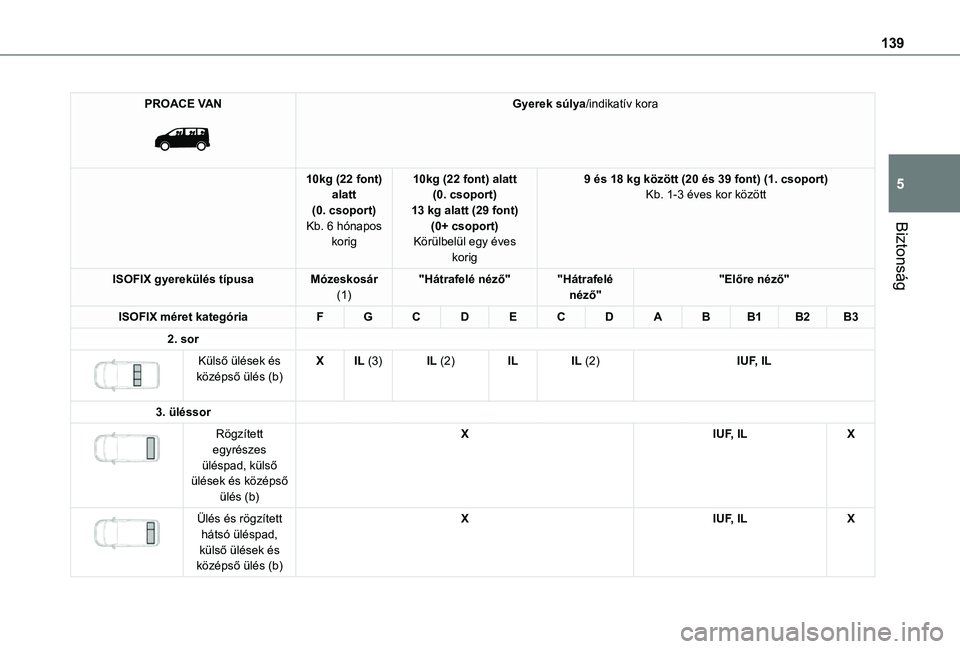

Page 139 of 360

139
Biztonság
5
PROACE VAN
Gyerek súlya/indikatív kora
10kg (22 font) alatt(0. csoport)Kb. 6 hónapos korig
10kg (22 font) alatt(0. csoport)13 kg alatt (29 font)(0+ csoport)Körülbelül egy éves
korig
9 és 18 kg között (20 és 39 font) (1. csoport)Kb. 1-3 éves kor között
ISOFIX gyerekülés típusaMózeskosár (1)"Hátrafelé néző""Hátrafelé néző""Előre néző"
ISOFIX méret kategóriaFGCDECDABB1B2B3
2. sor
Külső ülések és középső ülés (b)XIL (3)IL (2)ILIL (2)IUF, IL
3. üléssor
Rögzített egyrészes üléspad, külső ülések és középső ülés (b)
XIUF, ILX
Ülés és rögzített hátsó üléspad, külső ülések és középső ülés (b)
XIUF, ILX
Page 140 of 360

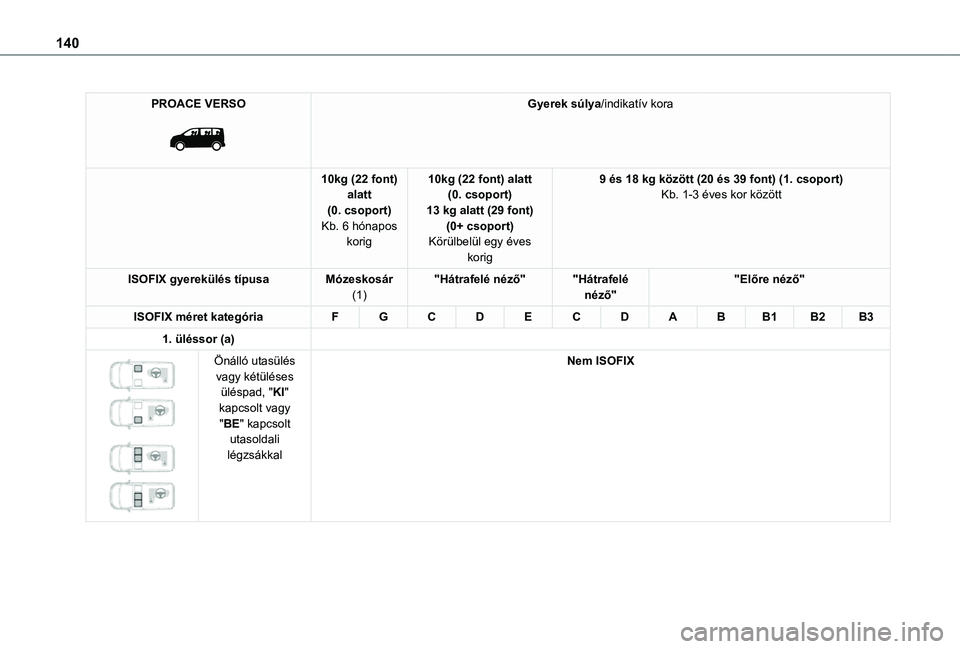

140
PROACE VERSO
Gyerek súlya/indikatív kora
10kg (22 font) alatt(0. csoport)Kb. 6 hónapos korig
10kg (22 font) alatt(0. csoport)13 kg alatt (29 font)(0+ csoport)Körülbelül egy éves
korig
9 és 18 kg között (20 és 39 font) (1. csoport)Kb. 1-3 éves kor között
ISOFIX gyerekülés típusaMózeskosár (1)"Hátrafelé néző""Hátrafelé néző""Előre néző"
ISOFIX méret kategóriaFGCDECDABB1B2B3
1. üléssor (a)
Önálló utasülés vagy kétüléses üléspad, "KI" kapcsolt vagy "BE" kapcsolt utasoldali légzsákkal
Nem ISOFIX
