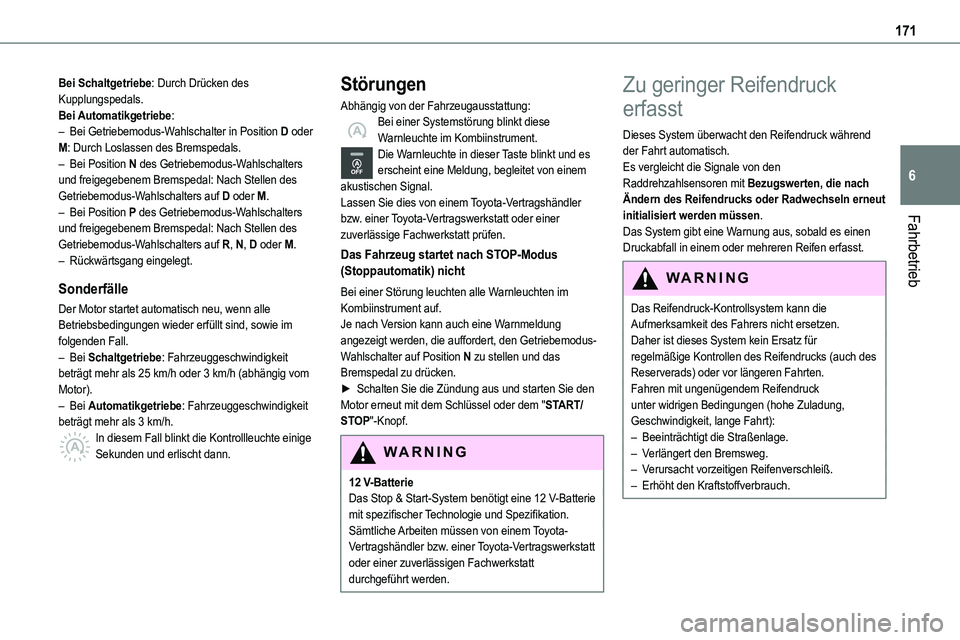

171
Fahrbetrieb
6
Bei Schaltgetriebe: Durch Drücken des Kupplungspedals.Bei Automatikgetriebe:– Bei Getriebemodus-Wahlschalter in Position D oder M: Durch Loslassen des Bremspedals.– Bei Position N des Getriebemodus-Wahlschalters und freigegebenem Bremspedal: Nach Stellen des Getriebemodus-Wahlschalters auf D oder M.– Bei Position P des Getriebemodus-Wahlschalters
und freigegebenem Bremspedal: Nach Stellen des Getriebemodus-Wahlschalters auf R, N, D oder M.– Rückwärtsgang eingelegt.
Sonderfälle
Der Motor startet automatisch neu, wenn alle Betriebsbedingungen wieder erfüllt sind, sowie im folgenden Fall.– Bei Schaltgetriebe: Fahrzeuggeschwindigkeit beträgt mehr als 25 km/h oder 3 km/h (abhängig vom Motor).– Bei Automatikgetriebe: Fahrzeuggeschwindigkeit beträgt mehr als 3 km/h.In diesem Fall blinkt die Kontrollleuchte einige Sekunden und erlischt dann.
Störungen
Abhängig von der Fahrzeugausstattung:Bei einer Systemstörung blinkt diese Warnleuchte im Kombiinstrument.Die Warnleuchte in dieser Taste blinkt und es erscheint eine Meldung, begleitet von einem akustischen Signal.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
zuverlässige Fachwerkstatt prüfen.
Das Fahrzeug startet nach STOP-Modus (Stoppautomatik) nicht
Bei einer Störung leuchten alle Warnleuchten im Kombiinstrument auf.Je nach Version kann auch eine Warnmeldung angezeigt werden, die auffordert, den Getriebemodus-Wahlschalter auf Position N zu stellen und das Bremspedal zu drücken.► Schalten Sie die Zündung aus und starten Sie den Motor erneut mit dem Schlüssel oder dem "START/STOP"-Knopf.
WARNI NG
12 V-BatterieDas Stop & Start-System benötigt eine 12 V-Batterie mit spezifischer Technologie und Spezifikation.Sämtliche Arbeiten müssen von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt durchgeführt werden.
Zu geringer Reifendruck
erfasst
Dieses System überwacht den Reifendruck während der Fahrt automatisch.Es vergleicht die Signale von den Raddrehzahlsensoren mit Bezugswerten, die nach Ändern des Reifendrucks oder Radwechseln erneut initialisiert werden müssen.
Das System gibt eine Warnung aus, sobald es einen Druckabfall in einem oder mehreren Reifen erfasst.
WARNI NG
Das Reifendruck-Kontrollsystem kann die Aufmerksamkeit des Fahrers nicht ersetzen.Daher ist dieses System kein Ersatz für regelmäßige Kontrollen des Reifendrucks (auch des Reserverads) oder vor längeren Fahrten.Fahren mit ungenügendem Reifendruck unter widrigen Bedingungen (hohe Zuladung, Geschwindigkeit, lange Fahrt):– Beeinträchtigt die Straßenlage.– Verlängert den Bremsweg.– Verursacht vorzeitigen Reifenverschleiß.– Erhöht den Kraftstoffverbrauch.

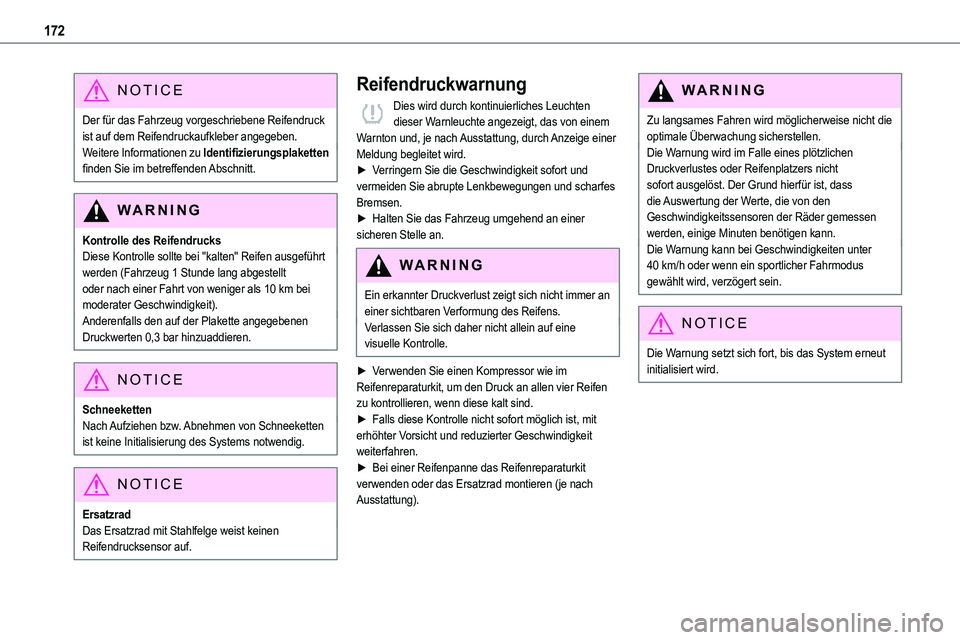

172
NOTIC E
Der für das Fahrzeug vorgeschriebene Reifendruck ist auf dem Reifendruckaufkleber angegeben.Weitere Informationen zu Identifizierungsplaketten finden Sie im betreffenden Abschnitt.
WARNI NG
Kontrolle des ReifendrucksDiese Kontrolle sollte bei "kalten" Reifen ausgeführt werden (Fahrzeug 1 Stunde lang abgestellt oder nach einer Fahrt von weniger als 10 km bei moderater Geschwindigkeit).Anderenfalls den auf der Plakette angegebenen Druckwerten 0,3 bar hinzuaddieren.
NOTIC E
SchneekettenNach Aufziehen bzw. Abnehmen von Schneeketten ist keine Initialisierung des Systems notwendig.
NOTIC E
ErsatzradDas Ersatzrad mit Stahlfelge weist keinen
Reifendrucksensor auf.
Reifendruckwarnung
Dies wird durch kontinuierliches Leuchten dieser Warnleuchte angezeigt, das von einem Warnton und, je nach Ausstattung, durch Anzeige einer Meldung begleitet wird.► Verringern Sie die Geschwindigkeit sofort und vermeiden Sie abrupte Lenkbewegungen und scharfes Bremsen.► Halten Sie das Fahrzeug umgehend an einer
sicheren Stelle an.
WARNI NG
Ein erkannter Druckverlust zeigt sich nicht immer an einer sichtbaren Verformung des Reifens.Verlassen Sie sich daher nicht allein auf eine visuelle Kontrolle.
► Verwenden Sie einen Kompressor wie im Reifenreparaturkit, um den Druck an allen vier Reifen zu kontrollieren, wenn diese kalt sind.► Falls diese Kontrolle nicht sofort möglich ist, mit erhöhter Vorsicht und reduzierter Geschwindigkeit weiterfahren.► Bei einer Reifenpanne das Reifenreparaturkit verwenden oder das Ersatzrad montieren (je nach Ausstattung).
WARNI NG
Zu langsames Fahren wird möglicherweise nicht die optimale Überwachung sicherstellen.Die Warnung wird im Falle eines plötzlichen Druckverlustes oder Reifenplatzers nicht sofort ausgelöst. Der Grund hierfür ist, dass die Auswertung der Werte, die von den Geschwindigkeitssensoren der Räder gemessen
werden, einige Minuten benötigen kann.Die Warnung kann bei Geschwindigkeiten unter 40 km/h oder wenn ein sportlicher Fahrmodus gewählt wird, verzögert sein.
NOTIC E
Die Warnung setzt sich fort, bis das System erneut initialisiert wird.

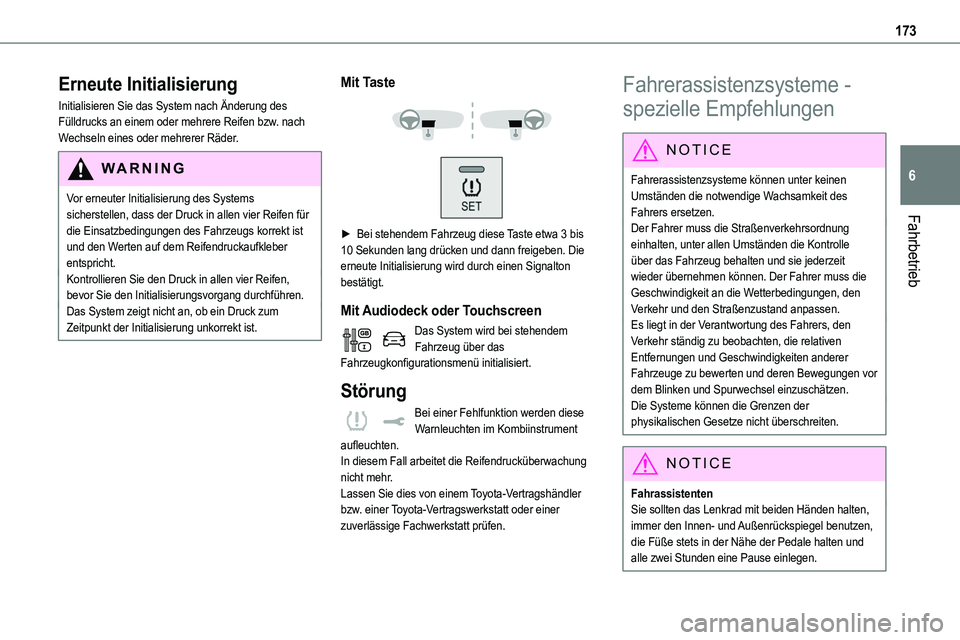

173
Fahrbetrieb
6
Erneute Initialisierung
Initialisieren Sie das System nach Änderung des Fülldrucks an einem oder mehrere Reifen bzw. nach Wechseln eines oder mehrerer Räder.
WARNI NG
Vor erneuter Initialisierung des Systems sicherstellen, dass der Druck in allen vier Reifen für die Einsatzbedingungen des Fahrzeugs korrekt ist und den Werten auf dem Reifendruckaufkleber entspricht.Kontrollieren Sie den Druck in allen vier Reifen, bevor Sie den Initialisierungsvorgang durchführen.Das System zeigt nicht an, ob ein Druck zum Zeitpunkt der Initialisierung unkorrekt ist.
Mit Taste


► Bei stehendem Fahrzeug diese Taste etwa 3 bis 10 Sekunden lang drücken und dann freigeben. Die erneute Initialisierung wird durch einen Signalton bestätigt.
Mit Audiodeck oder Touchscreen
Das System wird bei stehendem Fahrzeug über das Fahrzeugkonfigurationsmenü initialisiert.
Störung
Bei einer Fehlfunktion werden diese Warnleuchten im Kombiinstrument
aufleuchten.In diesem Fall arbeitet die Reifendrucküberwachung nicht mehr.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
Fahrerassistenzsysteme -
spezielle Empfehlungen
NOTIC E
Fahrerassistenzsysteme können unter keinen Umständen die notwendige Wachsamkeit des Fahrers ersetzen.
Der Fahrer muss die Straßenverkehrsordnung einhalten, unter allen Umständen die Kontrolle über das Fahrzeug behalten und sie jederzeit wieder übernehmen können. Der Fahrer muss die Geschwindigkeit an die Wetterbedingungen, den Verkehr und den Straßenzustand anpassen.Es liegt in der Verantwortung des Fahrers, den Verkehr ständig zu beobachten, die relativen Entfernungen und Geschwindigkeiten anderer Fahrzeuge zu bewerten und deren Bewegungen vor dem Blinken und Spurwechsel einzuschätzen.Die Systeme können die Grenzen der physikalischen Gesetze nicht überschreiten.
NOTIC E
FahrassistentenSie sollten das Lenkrad mit beiden Händen halten, immer den Innen- und Außenrückspiegel benutzen,
die Füße stets in der Nähe der Pedale halten und alle zwei Stunden eine Pause einlegen.

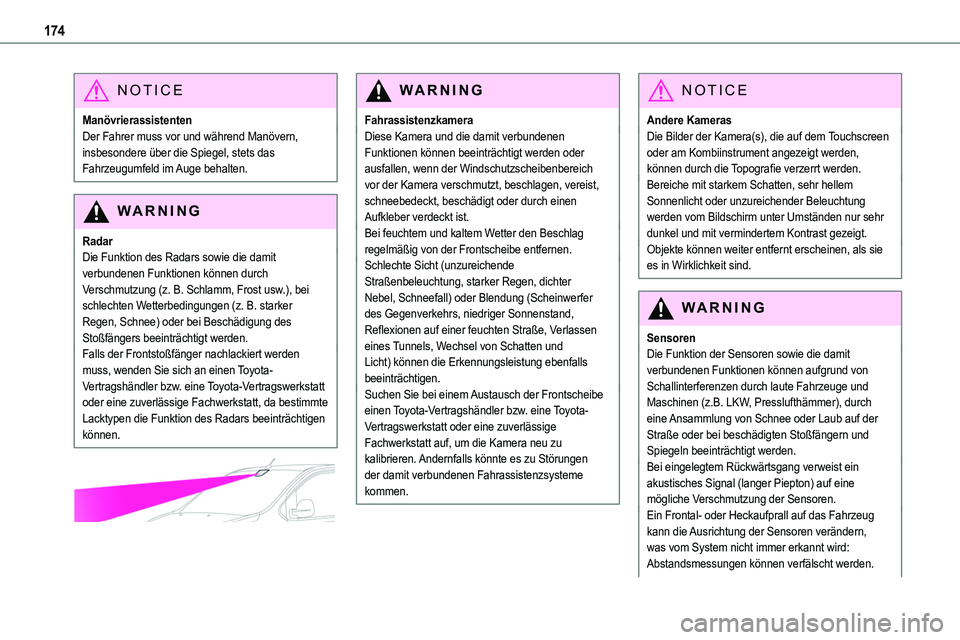

174
NOTIC E
ManövrierassistentenDer Fahrer muss vor und während Manövern, insbesondere über die Spiegel, stets das Fahrzeugumfeld im Auge behalten.
WARNI NG
RadarDie Funktion des Radars sowie die damit verbundenen Funktionen können durch Verschmutzung (z. B. Schlamm, Frost usw.), bei schlechten Wetterbedingungen (z. B. starker Regen, Schnee) oder bei Beschädigung des Stoßfängers beeinträchtigt werden.Falls der Frontstoßfänger nachlackiert werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt, da bestimmte Lacktypen die Funktion des Radars beeinträchtigen können.


WARNI NG
FahrassistenzkameraDiese Kamera und die damit verbundenen Funktionen können beeinträchtigt werden oder ausfallen, wenn der Windschutzscheibenbereich vor der Kamera verschmutzt, beschlagen, vereist, schneebedeckt, beschädigt oder durch einen Aufkleber verdeckt ist.
Bei feuchtem und kaltem Wetter den Beschlag regelmäßig von der Frontscheibe entfernen.Schlechte Sicht (unzureichende Straßenbeleuchtung, starker Regen, dichter Nebel, Schneefall) oder Blendung (Scheinwerfer des Gegenverkehrs, niedriger Sonnenstand, Reflexionen auf einer feuchten Straße, Verlassen eines Tunnels, Wechsel von Schatten und Licht) können die Erkennungsleistung ebenfalls beeinträchtigen.Suchen Sie bei einem Austausch der Frontscheibe einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt auf, um die Kamera neu zu kalibrieren. Andernfalls könnte es zu Störungen der damit verbundenen Fahrassistenzsysteme kommen.
NOTIC E
Andere KamerasDie Bilder der Kamera(s), die auf dem Touchscreen oder am Kombiinstrument angezeigt werden, können durch die Topografie verzerrt werden.Bereiche mit starkem Schatten, sehr hellem Sonnenlicht oder unzureichender Beleuchtung werden vom Bildschirm unter Umständen nur sehr
dunkel und mit vermindertem Kontrast gezeigt.Objekte können weiter entfernt erscheinen, als sie es in Wirklichkeit sind.
WARNI NG
SensorenDie Funktion der Sensoren sowie die damit verbundenen Funktionen können aufgrund von Schallinterferenzen durch laute Fahrzeuge und Maschinen (z.B. LKW, Presslufthämmer), durch eine Ansammlung von Schnee oder Laub auf der Straße oder bei beschädigten Stoßfängern und Spiegeln beeinträchtigt werden.Bei eingelegtem Rückwärtsgang verweist ein akustisches Signal (langer Piepton) auf eine mögliche Verschmutzung der Sensoren.Ein Frontal- oder Heckaufprall auf das Fahrzeug kann die Ausrichtung der Sensoren verändern, was vom System nicht immer erkannt wird: Abstandsmessungen können verfälscht werden.

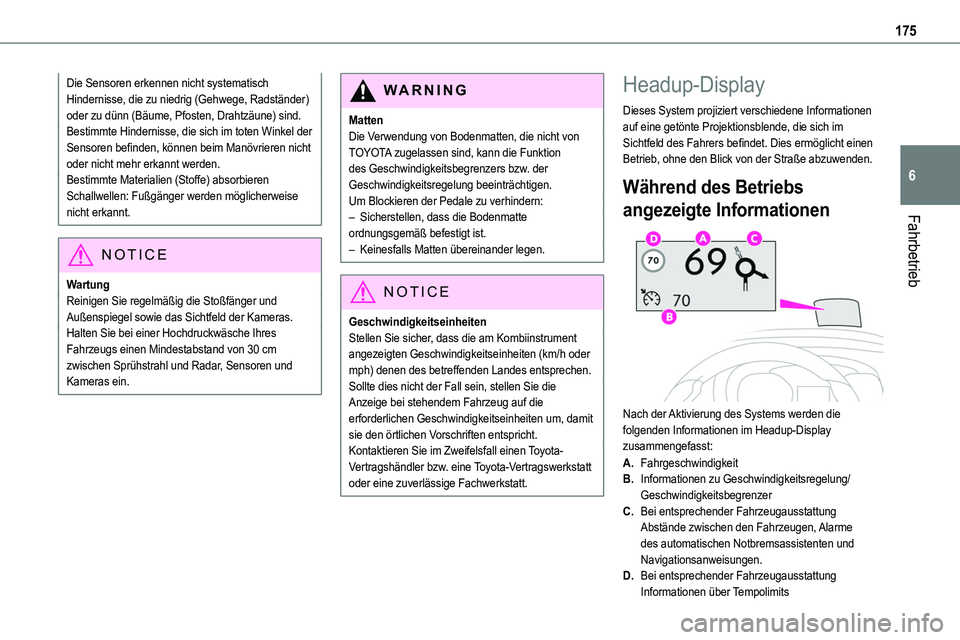

175
Fahrbetrieb
6
Die Sensoren erkennen nicht systematisch Hindernisse, die zu niedrig (Gehwege, Radständer) oder zu dünn (Bäume, Pfosten, Drahtzäune) sind.Bestimmte Hindernisse, die sich im toten Winkel der Sensoren befinden, können beim Manövrieren nicht oder nicht mehr erkannt werden.Bestimmte Materialien (Stoffe) absorbieren Schallwellen: Fußgänger werden möglicherweise nicht erkannt.
NOTIC E
WartungReinigen Sie regelmäßig die Stoßfänger und Außenspiegel sowie das Sichtfeld der Kameras.Halten Sie bei einer Hochdruckwäsche Ihres Fahrzeugs einen Mindestabstand von 30 cm zwischen Sprühstrahl und Radar, Sensoren und Kameras ein.
WARNI NG
MattenDie Verwendung von Bodenmatten, die nicht von TOYOTA zugelassen sind, kann die Funktion des Geschwindigkeitsbegrenzers bzw. der Geschwindigkeitsregelung beeinträchtigen.Um Blockieren der Pedale zu verhindern:– Sicherstellen, dass die Bodenmatte
ordnungsgemäß befestigt ist.– Keinesfalls Matten übereinander legen.
NOTIC E
GeschwindigkeitseinheitenStellen Sie sicher, dass die am Kombiinstrument angezeigten Geschwindigkeitseinheiten (km/h oder mph) denen des betreffenden Landes entsprechen.Sollte dies nicht der Fall sein, stellen Sie die Anzeige bei stehendem Fahrzeug auf die erforderlichen Geschwindigkeitseinheiten um, damit sie den örtlichen Vorschriften entspricht.Kontaktieren Sie im Zweifelsfall einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.
Headup-Display
Dieses System projiziert verschiedene Informationen auf eine getönte Projektionsblende, die sich im Sichtfeld des Fahrers befindet. Dies ermöglicht einen Betrieb, ohne den Blick von der Straße abzuwenden.
Während des Betriebs
angezeigte Informationen

Nach der Aktivierung des Systems werden die folgenden Informationen im Headup-Display zusammengefasst:
A.Fahrgeschwindigkeit
B.Informationen zu Geschwindigkeitsregelung/Geschwindigkeitsbegrenzer
C.Bei entsprechender Fahrzeugausstattung Abstände zwischen den Fahrzeugen, Alarme
des automatischen Notbremsassistenten und Navigationsanweisungen.
D.Bei entsprechender Fahrzeugausstattung Informationen über Tempolimits

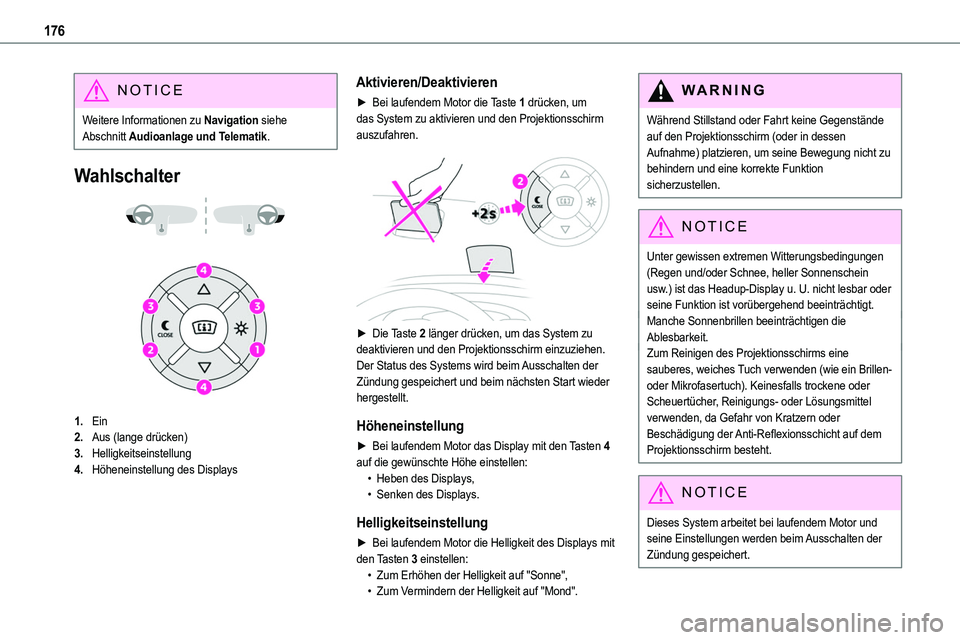

176
NOTIC E
Weitere Informationen zu Navigation siehe Abschnitt Audioanlage und Telematik.
Wahlschalter


1.Ein
2.Aus (lange drücken)
3.Helligkeitseinstellung
4.Höheneinstellung des Displays
Aktivieren/Deaktivieren
► Bei laufendem Motor die Taste 1 drücken, um das System zu aktivieren und den Projektionsschirm auszufahren.

► Die Taste 2 länger drücken, um das System zu deaktivieren und den Projektionsschirm einzuziehen.Der Status des Systems wird beim Ausschalten der Zündung gespeichert und beim nächsten Start wieder hergestellt.
Höheneinstellung
► Bei laufendem Motor das Display mit den Tasten 4 auf die gewünschte Höhe einstellen:• Heben des Displays,• Senken des Displays.
Helligkeitseinstellung
► Bei laufendem Motor die Helligkeit des Displays mit den Tasten 3 einstellen:• Zum Erhöhen der Helligkeit auf "Sonne",• Zum Vermindern der Helligkeit auf "Mond".
W ARNI NG
Während Stillstand oder Fahrt keine Gegenstände auf den Projektionsschirm (oder in dessen Aufnahme) platzieren, um seine Bewegung nicht zu behindern und eine korrekte Funktion sicherzustellen.
NOTIC E
Unter gewissen extremen Witterungsbedingungen (Regen und/oder Schnee, heller Sonnenschein usw.) ist das Headup-Display u. U. nicht lesbar oder seine Funktion ist vorübergehend beeinträchtigt.Manche Sonnenbrillen beeinträchtigen die Ablesbarkeit.Zum Reinigen des Projektionsschirms eine sauberes, weiches Tuch verwenden (wie ein Brillen- oder Mikrofasertuch). Keinesfalls trockene oder Scheuertücher, Reinigungs- oder Lösungsmittel verwenden, da Gefahr von Kratzern oder Beschädigung der Anti-Reflexionsschicht auf dem Projektionsschirm besteht.
NOTIC E
Dieses System arbeitet bei laufendem Motor und
seine Einstellungen werden beim Ausschalten der Zündung gespeichert.

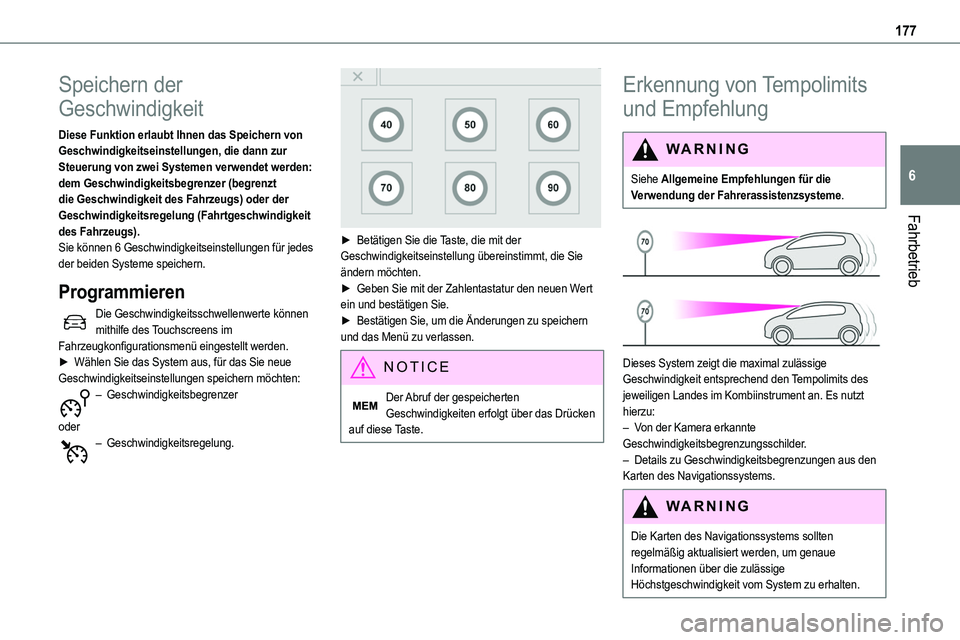

177
Fahrbetrieb
6
Speichern der
Geschwindigkeit
Diese Funktion erlaubt Ihnen das Speichern von Geschwindigkeitseinstellungen, die dann zur Steuerung von zwei Systemen verwendet werden: dem Geschwindigkeitsbegrenzer (begrenzt die Geschwindigkeit des Fahrzeugs) oder der Geschwindigkeitsregelung (Fahrtgeschwindigkeit
des Fahrzeugs).Sie können 6 Geschwindigkeitseinstellungen für jedes der beiden Systeme speichern.
Programmieren
Die Geschwindigkeitsschwellenwerte können mithilfe des Touchscreens im Fahrzeugkonfigurationsmenü eingestellt werden.► Wählen Sie das System aus, für das Sie neue Geschwindigkeitseinstellungen speichern möchten:– Geschwindigkeitsbegrenzer
oder– Geschwindigkeitsregelung.


► Betätigen Sie die Taste, die mit der Geschwindigkeitseinstellung übereinstimmt, die Sie ändern möchten.► Geben Sie mit der Zahlentastatur den neuen Wert ein und bestätigen Sie.► Bestätigen Sie, um die Änderungen zu speichern und das Menü zu verlassen.
NOTIC E
Der Abruf der gespeicherten Geschwindigkeiten erfolgt über das Drücken auf diese Taste.
Erkennung von Tempolimits
und Empfehlung
WARNI NG
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.


Dieses System zeigt die maximal zulässige Geschwindigkeit entsprechend den Tempolimits des jeweiligen Landes im Kombiinstrument an. Es nutzt hierzu:– Von der Kamera erkannte Geschwindigkeitsbegrenzungsschilder.– Details zu Geschwindigkeitsbegrenzungen aus den Karten des Navigationssystems.
WARNI NG
Die Karten des Navigationssystems sollten regelmäßig aktualisiert werden, um genaue Informationen über die zulässige
Höchstgeschwindigkeit vom System zu erhalten.

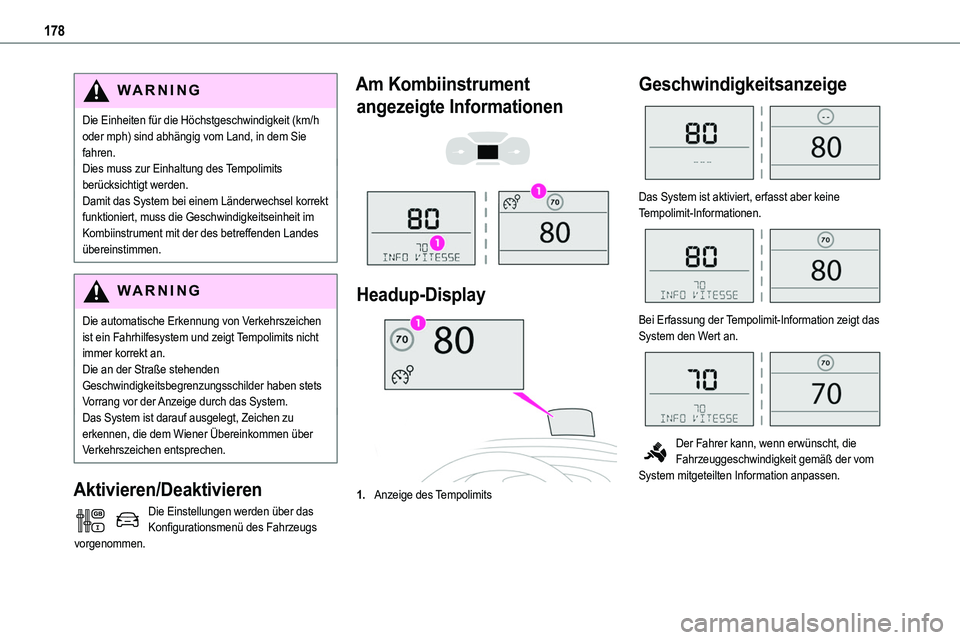

178
WARNI NG
Die Einheiten für die Höchstgeschwindigkeit (km/h oder mph) sind abhängig vom Land, in dem Sie fahren.Dies muss zur Einhaltung des Tempolimits berücksichtigt werden.Damit das System bei einem Länderwechsel korrekt funktioniert, muss die Geschwindigkeitseinheit im
Kombiinstrument mit der des betreffenden Landes übereinstimmen.
WARNI NG
Die automatische Erkennung von Verkehrszeichen ist ein Fahrhilfesystem und zeigt Tempolimits nicht immer korrekt an.Die an der Straße stehenden Geschwindigkeitsbegrenzungsschilder haben stets Vorrang vor der Anzeige durch das System. Das System ist darauf ausgelegt, Zeichen zu erkennen, die dem Wiener Übereinkommen über Verkehrszeichen entsprechen.
Aktivieren/Deaktivieren
Die Einstellungen werden über das Konfigurationsmenü des Fahrzeugs
vorgenommen.
Am Kombiinstrument
angezeigte Informationen


Headup-Display
1.Anzeige des Tempolimits
Geschwindigkeitsanzeige

Das System ist aktiviert, erfasst aber keine Tempolimit-Informationen.

Bei Erfassung der Tempolimit-Information zeigt das System den Wert an.

Der Fahrer kann, wenn erwünscht, die Fahrzeuggeschwindigkeit gemäß der vom System mitgeteilten Information anpassen.

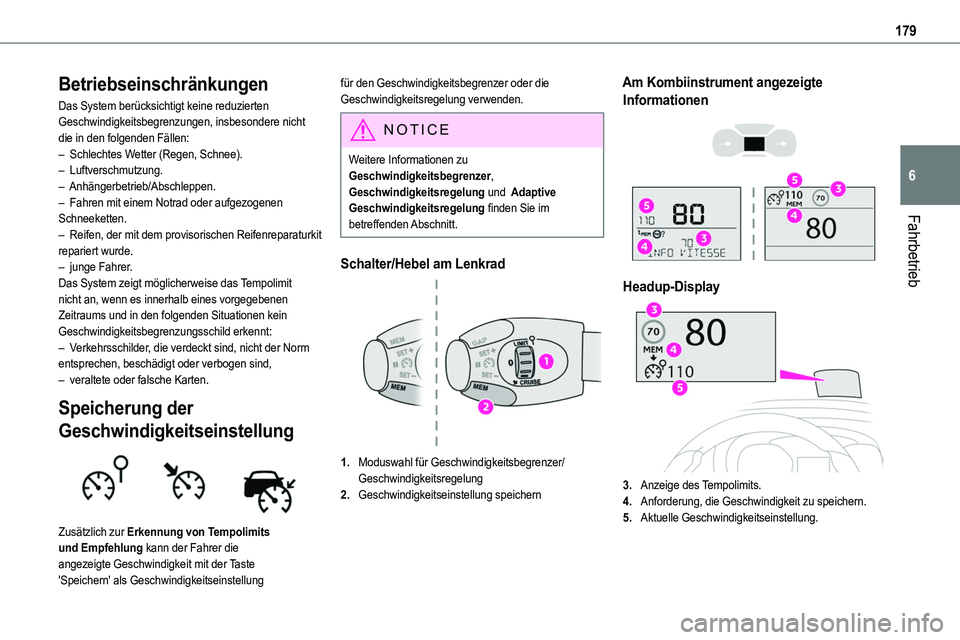

179
Fahrbetrieb
6
Betriebseinschränkungen
Das System berücksichtigt keine reduzierten Geschwindigkeitsbegrenzungen, insbesondere nicht die in den folgenden Fällen:– Schlechtes Wetter (Regen, Schnee).– Luftverschmutzung.– Anhängerbetrieb/Abschleppen.– Fahren mit einem Notrad oder aufgezogenen Schneeketten.
– Reifen, der mit dem provisorischen Reifenreparaturkit repariert wurde.– junge Fahrer.Das System zeigt möglicherweise das Tempolimit nicht an, wenn es innerhalb eines vorgegebenen Zeitraums und in den folgenden Situationen kein Geschwindigkeitsbegrenzungsschild erkennt:– Verkehrsschilder, die verdeckt sind, nicht der Norm entsprechen, beschädigt oder verbogen sind,– veraltete oder falsche Karten.
Speicherung der
Geschwindigkeitseinstellung

Zusätzlich zur Erkennung von Tempolimits und Empfehlung kann der Fahrer die angezeigte Geschwindigkeit mit der Taste 'Speichern' als Geschwindigkeitseinstellung
für den Geschwindigkeitsbegrenzer oder die Geschwindigkeitsregelung verwenden.
NOTIC E
Weitere Informationen zu Geschwindigkeitsbegrenzer, Geschwindigkeitsregelung und Adaptive Geschwindigkeitsregelung finden Sie im betreffenden Abschnitt.
Schalter/Hebel am Lenkrad
1.Moduswahl für Geschwindigkeitsbegrenzer/Geschwindigkeitsregelung
2.Geschwindigkeitseinstellung speichern
Am Kombiinstrument angezeigte
Informationen


Headup-Display
3.Anzeige des Tempolimits.
4.Anforderung, die Geschwindigkeit zu speichern.
5.Aktuelle Geschwindigkeitseinstellung.

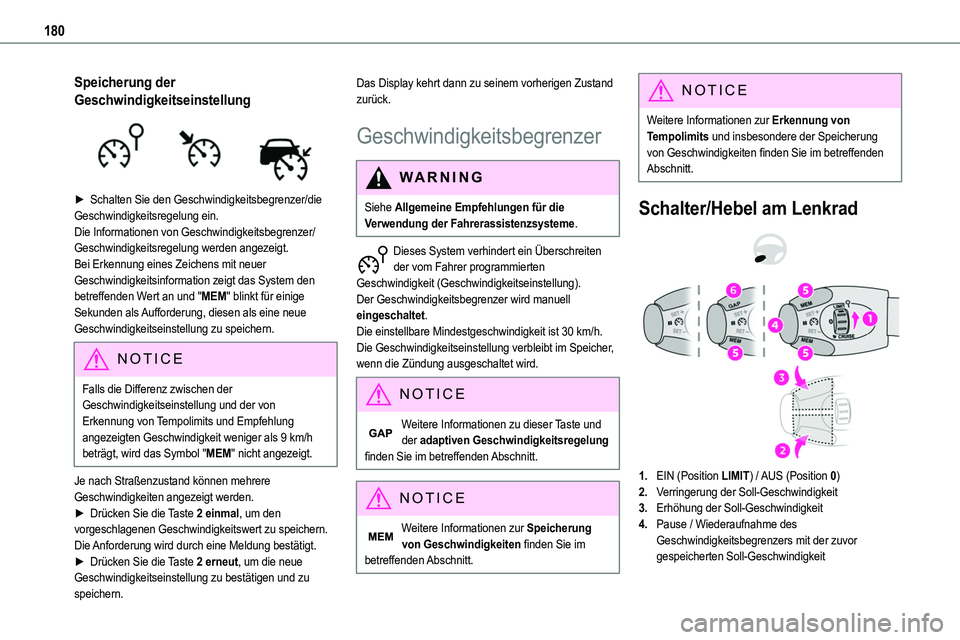

180
Speicherung der
Geschwindigkeitseinstellung

► Schalten Sie den Geschwindigkeitsbegrenzer/die Geschwindigkeitsregelung ein.Die Informationen von Geschwindigkeitsbegrenzer/Geschwindigkeitsregelung werden angezeigt. Bei Erkennung eines Zeichens mit neuer Geschwindigkeitsinformation zeigt das System den betreffenden Wert an und "MEM" blinkt für einige Sekunden als Aufforderung, diesen als eine neue Geschwindigkeitseinstellung zu speichern.
NOTIC E
Falls die Differenz zwischen der Geschwindigkeitseinstellung und der von Erkennung von Tempolimits und Empfehlung angezeigten Geschwindigkeit weniger als 9 km/h beträgt, wird das Symbol "MEM" nicht angezeigt.
Je nach Straßenzustand können mehrere Geschwindigkeiten angezeigt werden.► Drücken Sie die Taste 2 einmal, um den vorgeschlagenen Geschwindigkeitswert zu speichern.
Die Anforderung wird durch eine Meldung bestätigt.► Drücken Sie die Taste 2 erneut, um die neue Geschwindigkeitseinstellung zu bestätigen und zu speichern.
Das Display kehrt dann zu seinem vorherigen Zustand zurück.
Geschwindigkeitsbegrenzer
WARNI NG
Siehe Allgemeine Empfehlungen für die
Verwendung der Fahrerassistenzsysteme.
Dieses System verhindert ein Überschreiten der vom Fahrer programmierten Geschwindigkeit (Geschwindigkeitseinstellung).Der Geschwindigkeitsbegrenzer wird manuell eingeschaltet.Die einstellbare Mindestgeschwindigkeit ist 30 km/h.Die Geschwindigkeitseinstellung verbleibt im Speicher, wenn die Zündung ausgeschaltet wird.
NOTIC E
Weitere Informationen zu dieser Taste und der adaptiven Geschwindigkeitsregelung finden Sie im betreffenden Abschnitt.
NOTIC E
Weitere Informationen zur Speicherung von Geschwindigkeiten finden Sie im betreffenden Abschnitt.
NOTIC E
Weitere Informationen zur Erkennung von Tempolimits und insbesondere der Speicherung von Geschwindigkeiten finden Sie im betreffenden Abschnitt.
Schalter/Hebel am Lenkrad


1.EIN (Position LIMIT) / AUS (Position 0)
2.Verringerung der Soll-Geschwindigkeit
3.Erhöhung der Soll-Geschwindigkeit
4.Pause / Wiederaufnahme des Geschwindigkeitsbegrenzers mit der zuvor gespeicherten Soll-Geschwindigkeit
