stop start TOYOTA PROACE 2022 Bruksanvisningar (in Swedish)

150
Innan du börjar köra
Nosvikt
► Fördela lasten i släpvagnen så att de tyngsta föremålen är så nära axeln som möjligt och att kopplingsbelastningen (nosvikten) närmar sig den maximalt tillåtna utan att den överskrids.
Däck
► Kontrollera lufttrycket i däcken på dragbilen
och släpet, följ rekommenderade däcktryck.
Belysning
► Kontrollera att alla ljus fungerar på släpvagnen och att bilens strålkastarinställning är korrekt
NOTIC E
Parkeringssensorerna bak kopplas ur automatiskt när en originaldragkrokTOYOTA från Toyota används så att du slipper ljudsignalen.
Under körning
Kylning
När bilen drar en släpvagn i uppförsbacke höjs temperaturen på kylarvätskan. Den maximalt tillåtna dragvikten beror på lutningsgrad och utetemperatur. Fläktens kylningskapacitet ökar inte med motorns varvtal.► Minska hastigheten och sänk varvtalet för att
begränsa uppvärmningen.Var alltid uppmärksam på kylarvätskans temperatur.Om den här varningslampan och STOP-varningslampan tänds ska du stanna bilen och stänga av motorn snarast möjligt.
Bromsar
Vid körning med släp förlängs bromssträckan. För att begränsa upphettningen av bromsarna, rekommenderar vi att du använder motorbroms.
Sidovind
Tänk på att bilen blir mer känslig för vindar när du kör med släpvagn.
Stöldskydd
Elektronisk startspärr
Fjärrkontrollen innehåller en integrerad krets som har en speciell kod. När tändningen slås på måste koden identifieras för att bilen ska gå att starta.Den elektroniska startspärren låser motorns
styrsystem några ögonblick efter att tändningen stängts av och hindrar start av motorn om ett stöldförsök skulle inträffa.Om ett fel skulle uppstå tänds den här varningslampan, en ljudsignal hörs och ett meddelande visas på skärmen.Bilen startar inte; kontakta snarast möjligt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.

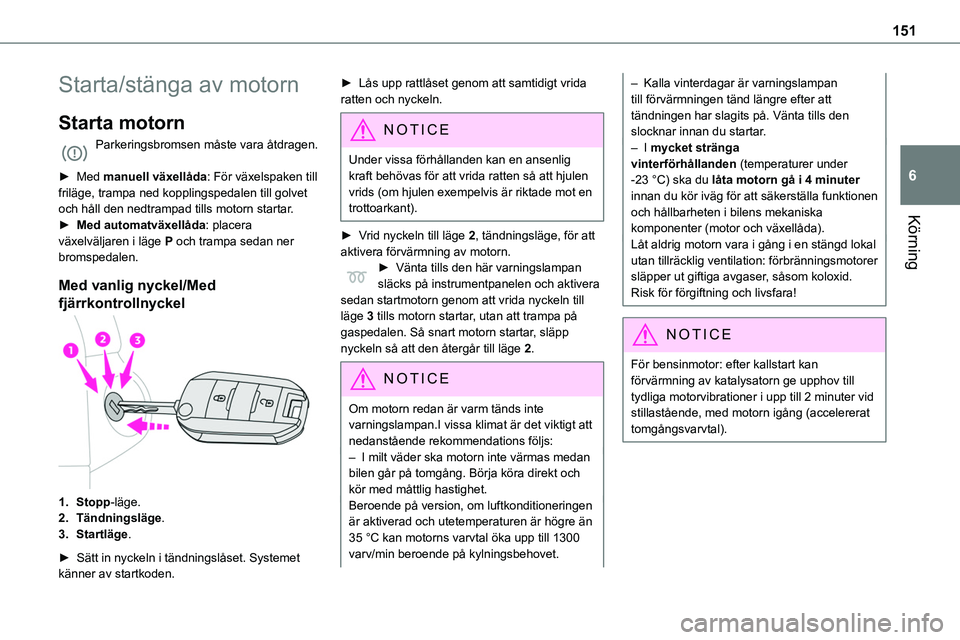

151
Körning
6
Starta/stänga av motorn
Starta motorn
Parkeringsbromsen måste vara åtdragen.
► Med manuell växellåda: För växelspaken till friläge, trampa ned kopplingspedalen till golvet och håll den nedtrampad tills motorn startar.
► Med automatväxellåda: placera växelväljaren i läge P och trampa sedan ner bromspedalen.
Med vanlig nyckel/Med
fjärrkontrollnyckel
1.Stopp-läge.
2.Tändningsläge.
3.Startläge.
► Sätt in nyckeln i tändningslåset. Systemet känner av startkoden.
► Lås upp rattlåset genom att samtidigt vrida ratten och nyckeln.
NOTIC E
Under vissa förhållanden kan en ansenlig kraft behövas för att vrida ratten så att hjulen vrids (om hjulen exempelvis är riktade mot en trottoarkant).
► Vrid nyckeln till läge 2, tändningsläge, för att aktivera förvärmning av motorn.► Vänta tills den här varningslampan släcks på instrumentpanelen och aktivera sedan startmotorn genom att vrida nyckeln till läge 3 tills motorn startar, utan att trampa på gaspedalen. Så snart motorn startar, släpp nyckeln så att den återgår till läge 2.
NOTIC E
Om motorn redan är varm tänds inte varningslampan.I vissa klimat är det viktigt att nedanstående rekommendations följs:– I milt väder ska motorn inte värmas medan bilen går på tomgång. Börja köra direkt och kör med måttlig hastighet. Beroende på version, om luftkonditioneringen är aktiverad och utetemperaturen är högre än 35 °C kan motorns varvtal öka upp till 1300 varv/min beroende på kylningsbehovet.
– Kalla vinterdagar är varningslampan till förvärmningen tänd längre efter att tändningen har slagits på. Vänta tills den slocknar innan du startar.– I mycket stränga vinterförhållanden (temperaturer under -23 °C) ska du låta motorn gå i 4 minuter innan du kör iväg för att säkerställa funktionen och hållbarheten i bilens mekaniska
komponenter (motor och växellåda).Låt aldrig motorn vara i gång i en stängd lokal utan tillräcklig ventilation: förbränningsmotorer släpper ut giftiga avgaser, såsom koloxid. Risk för förgiftning och livsfara!
NOTIC E
För bensinmotor: efter kallstart kan förvärmning av katalysatorn ge upphov till tydliga motorvibrationer i upp till 2 minuter vid stillastående, med motorn igång (accelererat tomgångsvarvtal).

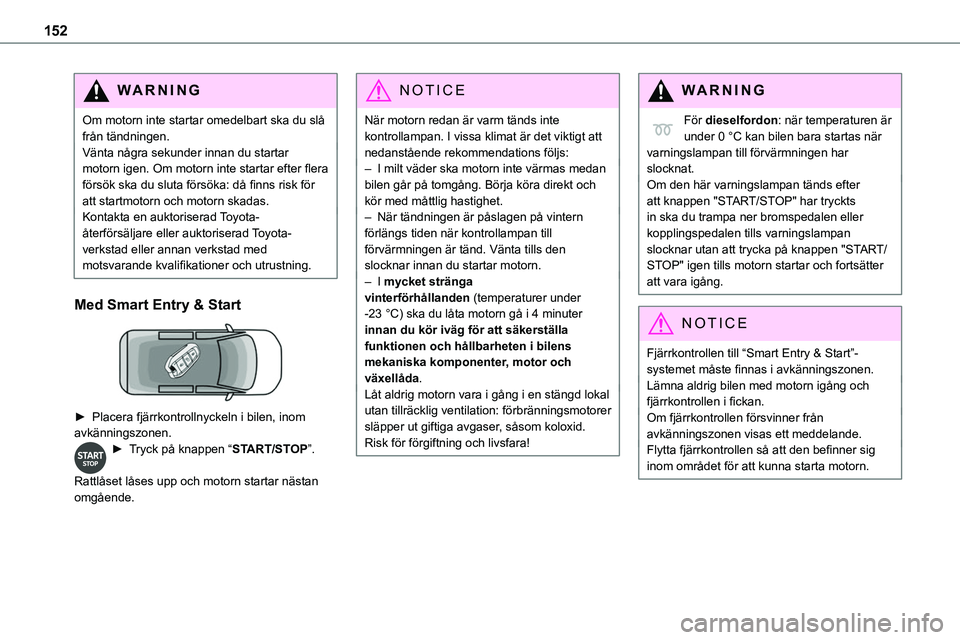

152
WARNI NG
Om motorn inte startar omedelbart ska du slå från tändningen.Vänta några sekunder innan du startar motorn igen. Om motorn inte startar efter flera försök ska du sluta försöka: då finns risk för att startmotorn och motorn skadas.Kontakta en auktoriserad Toyota-
återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Med Smart Entry & Start

► Placera fjärrkontrollnyckeln i bilen, inom avkänningszonen.► Tryck på knappen “START/STOP”.
Rattlåset låses upp och motorn startar nästan omgående.
NOTIC E
När motorn redan är varm tänds inte kontrollampan. I vissa klimat är det viktigt att nedanstående rekommendations följs:– I milt väder ska motorn inte värmas medan bilen går på tomgång. Börja köra direkt och kör med måttlig hastighet. – När tändningen är påslagen på vintern
förlängs tiden när kontrollampan till förvärmningen är tänd. Vänta tills den slocknar innan du startar motorn.– I mycket stränga vinterförhållanden (temperaturer under -23 °C) ska du låta motorn gå i 4 minuter innan du kör iväg för att säkerställa funktionen och hållbarheten i bilens mekaniska komponenter, motor och växellåda.Låt aldrig motorn vara i gång i en stängd lokal utan tillräcklig ventilation: förbränningsmotorer släpper ut giftiga avgaser, såsom koloxid. Risk för förgiftning och livsfara!
WARNI NG
För dieselfordon: när temperaturen är under 0 °C kan bilen bara startas när varningslampan till förvärmningen har slocknat.Om den här varningslampan tänds efter att knappen "START/STOP" har tryckts in ska du trampa ner bromspedalen eller
kopplingspedalen tills varningslampan slocknar utan att trycka på knappen "START/STOP" igen tills motorn startar och fortsätter att vara igång.
NOTIC E
Fjärrkontrollen till “Smart Entry & Start”-systemet måste finnas i avkänningszonen.Lämna aldrig bilen med motorn igång och fjärrkontrollen i fickan.Om fjärrkontrollen försvinner från avkänningszonen visas ett meddelande.Flytta fjärrkontrollen så att den befinner sig inom området för att kunna starta motorn.

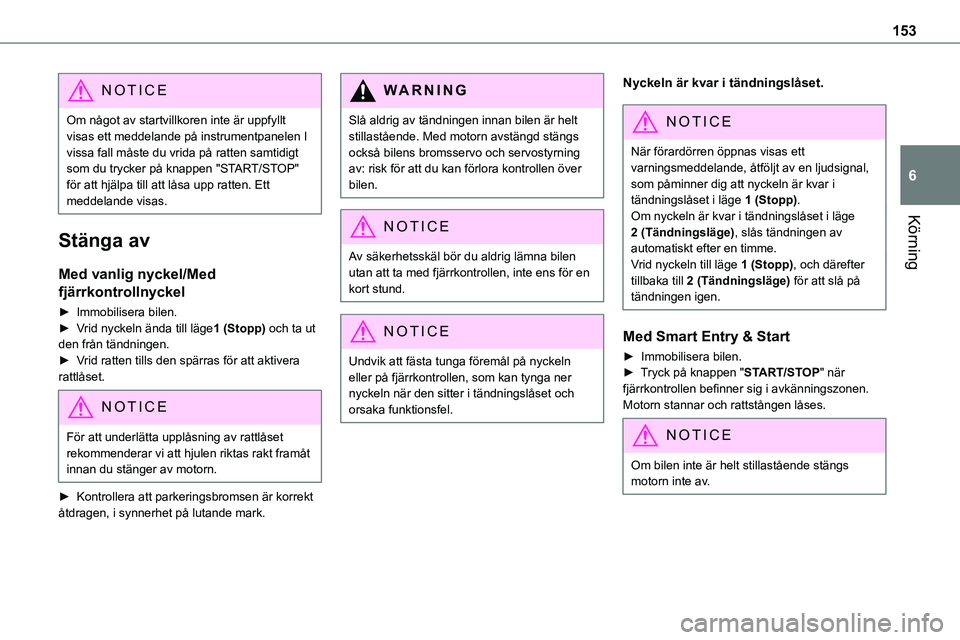

153
Körning
6
NOTIC E
Om något av startvillkoren inte är uppfyllt visas ett meddelande på instrumentpanelen I vissa fall måste du vrida på ratten samtidigt som du trycker på knappen "START/STOP" för att hjälpa till att låsa upp ratten. Ett meddelande visas.
Stänga av
Med vanlig nyckel/Med
fjärrkontrollnyckel
► Immobilisera bilen.► Vrid nyckeln ända till läge1 (Stopp) och ta ut den från tändningen.► Vrid ratten tills den spärras för att aktivera rattlåset.
NOTIC E
För att underlätta upplåsning av rattlåset rekommenderar vi att hjulen riktas rakt framåt innan du stänger av motorn.
► Kontrollera att parkeringsbromsen är korrekt åtdragen, i synnerhet på lutande mark.
WARNI NG
Slå aldrig av tändningen innan bilen är helt stillastående. Med motorn avstängd stängs också bilens bromsservo och servostyrning av: risk för att du kan förlora kontrollen över bilen.
NOTIC E
Av säkerhetsskäl bör du aldrig lämna bilen utan att ta med fjärrkontrollen, inte ens för en kort stund.
NOTIC E
Undvik att fästa tunga föremål på nyckeln eller på fjärrkontrollen, som kan tynga ner nyckeln när den sitter i tändningslåset och orsaka funktionsfel.
Nyckeln är kvar i tändningslåset.
NOTIC E
När förardörren öppnas visas ett varningsmeddelande, åtföljt av en ljudsignal, som påminner dig att nyckeln är kvar i tändningslåset i läge 1 (Stopp).Om nyckeln är kvar i tändningslåset i läge 2 (Tändningsläge), slås tändningen av automatiskt efter en timme.Vrid nyckeln till läge 1 (Stopp), och därefter tillbaka till 2 (Tändningsläge) för att slå på tändningen igen.
Med Smart Entry & Start
► Immobilisera bilen.► Tryck på knappen "START/STOP" när fjärrkontrollen befinner sig i avkänningszonen.Motorn stannar och rattstången låses.
NOTIC E
Om bilen inte är helt stillastående stängs motorn inte av.

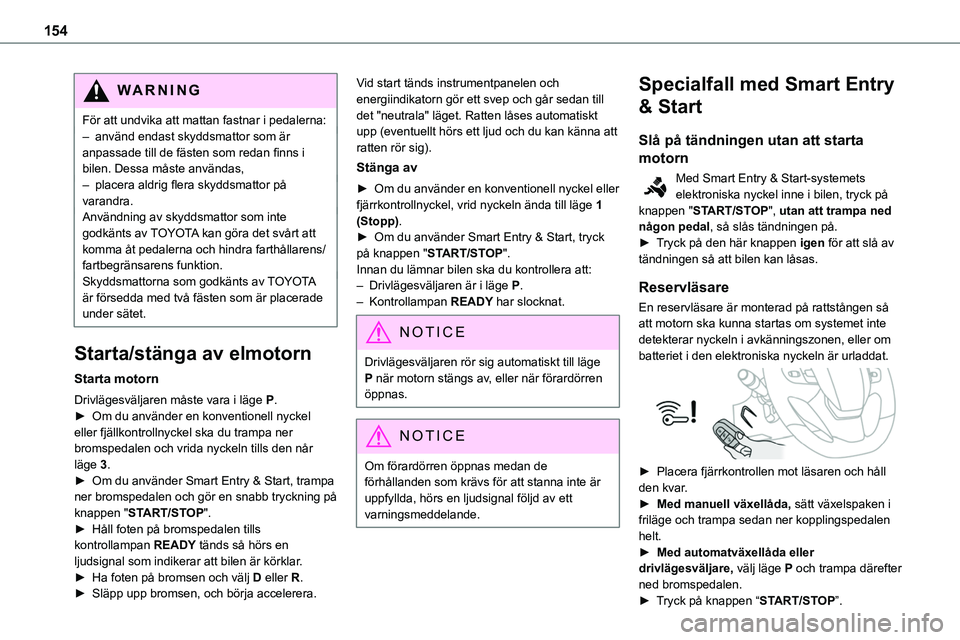

154
WARNI NG
För att undvika att mattan fastnar i pedalerna:– använd endast skyddsmattor som är anpassade till de fästen som redan finns i bilen. Dessa måste användas,– placera aldrig flera skyddsmattor på varandra.Användning av skyddsmattor som inte
godkänts av TOYOTA kan göra det svårt att komma åt pedalerna och hindra farthållarens/fartbegränsarens funktion.Skyddsmattorna som godkänts av TOYOTA är försedda med två fästen som är placerade under sätet.
Starta/stänga av elmotorn
Starta motorn
Drivlägesväljaren måste vara i läge P.► Om du använder en konventionell nyckel eller fjällkontrollnyckel ska du trampa ner bromspedalen och vrida nyckeln tills den når läge 3.► Om du använder Smart Entry & Start, trampa ner bromspedalen och gör en snabb tryckning på knappen "START/STOP".► Håll foten på bromspedalen tills kontrollampan READY tänds så hörs en ljudsignal som indikerar att bilen är körklar.► Ha foten på bromsen och välj D eller R.► Släpp upp bromsen, och börja accelerera.
Vid start tänds instrumentpanelen och energiindikatorn gör ett svep och går sedan till det "neutrala" läget. Ratten låses automatiskt upp (eventuellt hörs ett ljud och du kan känna att ratten rör sig).
Stänga av
► Om du använder en konventionell nyckel eller fjärrkontrollnyckel, vrid nyckeln ända till läge 1 (Stopp).
► Om du använder Smart Entry & Start, tryck på knappen "START/STOP".Innan du lämnar bilen ska du kontrollera att:– Drivlägesväljaren är i läge P.– Kontrollampan READY har slocknat.
NOTIC E
Drivlägesväljaren rör sig automatiskt till läge P när motorn stängs av, eller när förardörren öppnas.
NOTIC E
Om förardörren öppnas medan de förhållanden som krävs för att stanna inte är uppfyllda, hörs en ljudsignal följd av ett varningsmeddelande.
Specialfall med Smart Entry
& Start
Slå på tändningen utan att starta
motorn
Med Smart Entry & Start-systemets elektroniska nyckel inne i bilen, tryck på knappen "START/STOP", utan att trampa ned
någon pedal, så slås tändningen på.► Tryck på den här knappen igen för att slå av tändningen så att bilen kan låsas.
Reservläsare
En reservläsare är monterad på rattstången så att motorn ska kunna startas om systemet inte detekterar nyckeln i avkänningszonen, eller om batteriet i den elektroniska nyckeln är urladdat.

► Placera fjärrkontrollen mot läsaren och håll den kvar.► Med manuell växellåda, sätt växelspaken i friläge och trampa sedan ner kopplingspedalen helt.► Med automatväxellåda eller drivlägesväljare, välj läge P och trampa därefter ned bromspedalen.► Tryck på knappen “START/STOP”.

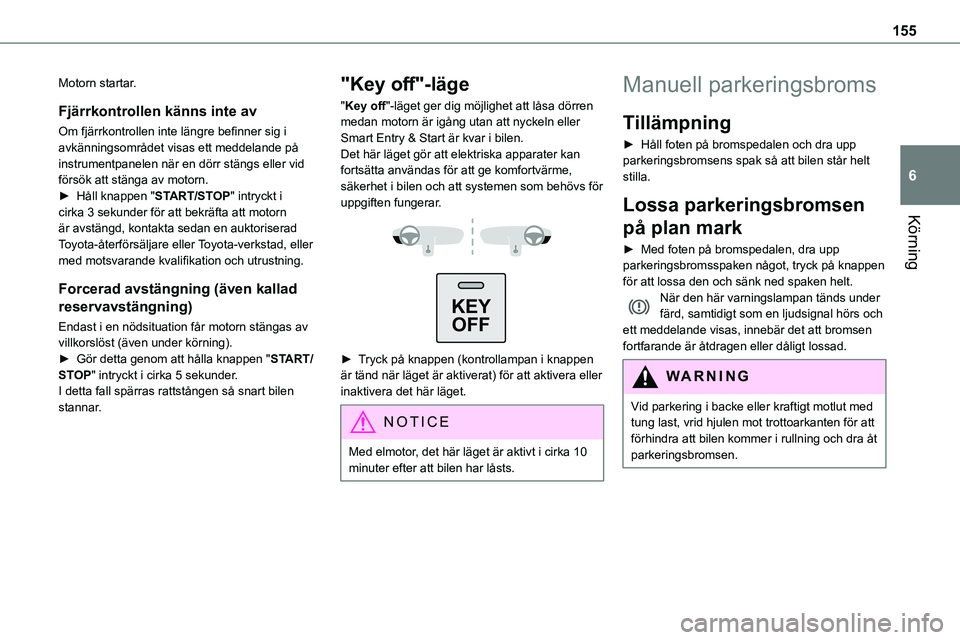

155
Körning
6
Motorn startar.
Fjärrkontrollen känns inte av
Om fjärrkontrollen inte längre befinner sig i avkänningsområdet visas ett meddelande på instrumentpanelen när en dörr stängs eller vid försök att stänga av motorn.► Håll knappen "START/STOP" intryckt i cirka 3 sekunder för att bekräfta att motorn
är avstängd, kontakta sedan en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller med motsvarande kvalifikation och utrustning.
Forcerad avstängning (även kallad
reservavstängning)
Endast i en nödsituation får motorn stängas av villkorslöst (även under körning).► Gör detta genom att hålla knappen "START/STOP" intryckt i cirka 5 sekunder.I detta fall spärras rattstången så snart bilen stannar.
"Key off"-läge
"Key off"-läget ger dig möjlighet att låsa dörren medan motorn är igång utan att nyckeln eller Smart Entry & Start är kvar i bilen.Det här läget gör att elektriska apparater kan fortsätta användas för att ge komfortvärme, säkerhet i bilen och att systemen som behövs för uppgiften fungerar.

KEY
OFF

► Tryck på knappen (kontrollampan i knappen är tänd när läget är aktiverat) för att aktivera elle\
r inaktivera det här läget.
NOTIC E
Med elmotor, det här läget är aktivt i cirka 10 minuter efter att bilen har låsts.
Manuell parkeringsbroms
Tillämpning
► Håll foten på bromspedalen och dra upp parkeringsbromsens spak så att bilen står helt stilla.
Lossa parkeringsbromsen
på plan mark
► Med foten på bromspedalen, dra upp parkeringsbromsspaken något, tryck på knappen för att lossa den och sänk ned spaken helt.När den här varningslampan tänds under färd, samtidigt som en ljudsignal hörs och ett meddelande visas, innebär det att bromsen fortfarande är åtdragen eller dåligt lossad.
WARNI NG
Vid parkering i backe eller kraftigt motlut med tung last, vrid hjulen mot trottoarkanten för att förhindra att bilen kommer i rullning och dra åt parkeringsbromsen.

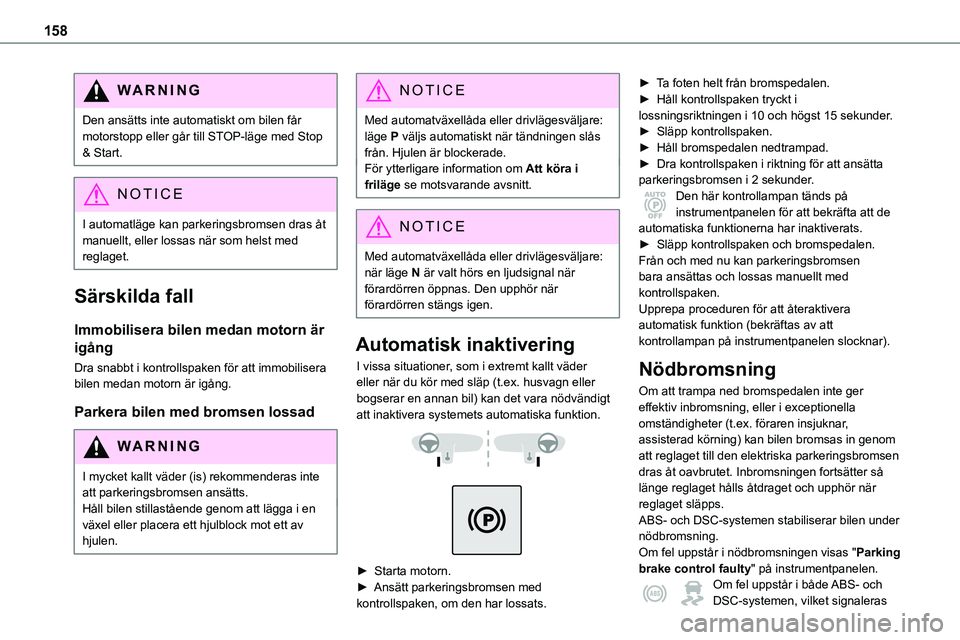

158
WARNI NG
Den ansätts inte automatiskt om bilen får motorstopp eller går till STOP-läge med Stop & Start.
NOTIC E
I automatläge kan parkeringsbromsen dras åt manuellt, eller lossas när som helst med reglaget.
Särskilda fall
Immobilisera bilen medan motorn är
igång
Dra snabbt i kontrollspaken för att immobilisera bilen medan motorn är igång.
Parkera bilen med bromsen lossad
WARNI NG
I mycket kallt väder (is) rekommenderas inte att parkeringsbromsen ansätts.Håll bilen stillastående genom att lägga i en växel eller placera ett hjulblock mot ett av hjulen.
NOTIC E
Med automatväxellåda eller drivlägesväljare: läge P väljs automatiskt när tändningen slås från. Hjulen är blockerade.För ytterligare information om Att köra i friläge se motsvarande avsnitt.
NOTIC E
Med automatväxellåda eller drivlägesväljare: när läge N är valt hörs en ljudsignal när förardörren öppnas. Den upphör när förardörren stängs igen.
Automatisk inaktivering
I vissa situationer, som i extremt kallt väder eller när du kör med släp (t.ex. husvagn eller bogserar en annan bil) kan det vara nödvändigt att inaktivera systemets automatiska funktion.


► Starta motorn.► Ansätt parkeringsbromsen med kontrollspaken, om den har lossats.
► Ta foten helt från bromspedalen.► Håll kontrollspaken tryckt i lossningsriktningen i 10 och högst 15 sekunder.► Släpp kontrollspaken.► Håll bromspedalen nedtrampad.► Dra kontrollspaken i riktning för att ansätta parkeringsbromsen i 2 sekunder.Den här kontrollampan tänds på instrumentpanelen för att bekräfta att de
automatiska funktionerna har inaktiverats.► Släpp kontrollspaken och bromspedalen.Från och med nu kan parkeringsbromsen bara ansättas och lossas manuellt med kontrollspaken.Upprepa proceduren för att återaktivera automatisk funktion (bekräftas av att kontrollampan på instrumentpanelen slocknar).
Nödbromsning
Om att trampa ned bromspedalen inte ger effektiv inbromsning, eller i exceptionella omständigheter (t.ex. föraren insjuknar, assisterad körning) kan bilen bromsas in genom att reglaget till den elektriska parkeringsbromsen dras åt oavbrutet. Inbromsningen fortsätter så länge reglaget hålls åtdraget och upphör när reglaget släpps.ABS- och DSC-systemen stabiliserar bilen under nödbromsning.Om fel uppstår i nödbromsningen visas "Parking brake control faulty" på instrumentpanelen.Om fel uppstår i både ABS- och DSC-systemen, vilket signaleras

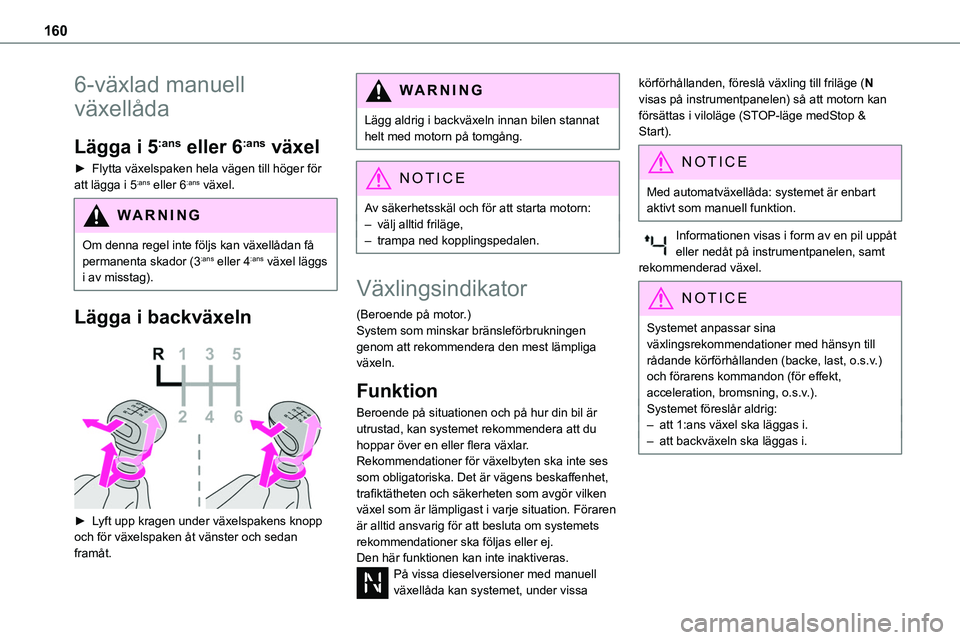

160
6-växlad manuell
växellåda
Lägga i 5:ans eller 6:ans växel
► Flytta växelspaken hela vägen till höger för att lägga i 5:ans eller 6:ans växel.
WARNI NG
Om denna regel inte följs kan växellådan få permanenta skador (3:ans eller 4:ans växel läggs i av misstag).
Lägga i backväxeln

► Lyft upp kragen under växelspakens knopp och för växelspaken åt vänster och sedan framåt.
WARNI NG
Lägg aldrig i backväxeln innan bilen stannat helt med motorn på tomgång.
NOTIC E
Av säkerhetsskäl och för att starta motorn:– välj alltid friläge,– trampa ned kopplingspedalen.
Växlingsindikator
(Beroende på motor.)System som minskar bränsleförbrukningen genom att rekommendera den mest lämpliga växeln.
Funktion
Beroende på situationen och på hur din bil är utrustad, kan systemet rekommendera att du hoppar över en eller flera växlar.Rekommendationer för växelbyten ska inte ses som obligatoriska. Det är vägens beskaffenhet, trafiktätheten och säkerheten som avgör vilken växel som är lämpligast i varje situation. Föraren är alltid ansvarig för att besluta om systemets
rekommendationer ska följas eller ej.Den här funktionen kan inte inaktiveras.På vissa dieselversioner med manuell växellåda kan systemet, under vissa
körförhållanden, föreslå växling till friläge (N visas på instrumentpanelen) så att motorn kan försättas i viloläge (STOP-läge medStop & Start).
NOTIC E
Med automatväxellåda: systemet är enbart aktivt som manuell funktion.
Informationen visas i form av en pil uppåt eller nedåt på instrumentpanelen, samt rekommenderad växel.
NOTIC E
Systemet anpassar sina växlingsrekommendationer med hänsyn till rådande körförhållanden (backe, last, o.s.v.) och förarens kommandon (för effekt, acceleration, bromsning, o.s.v.).Systemet föreslår aldrig:– att 1:ans växel ska läggas i.– att backväxeln ska läggas i.

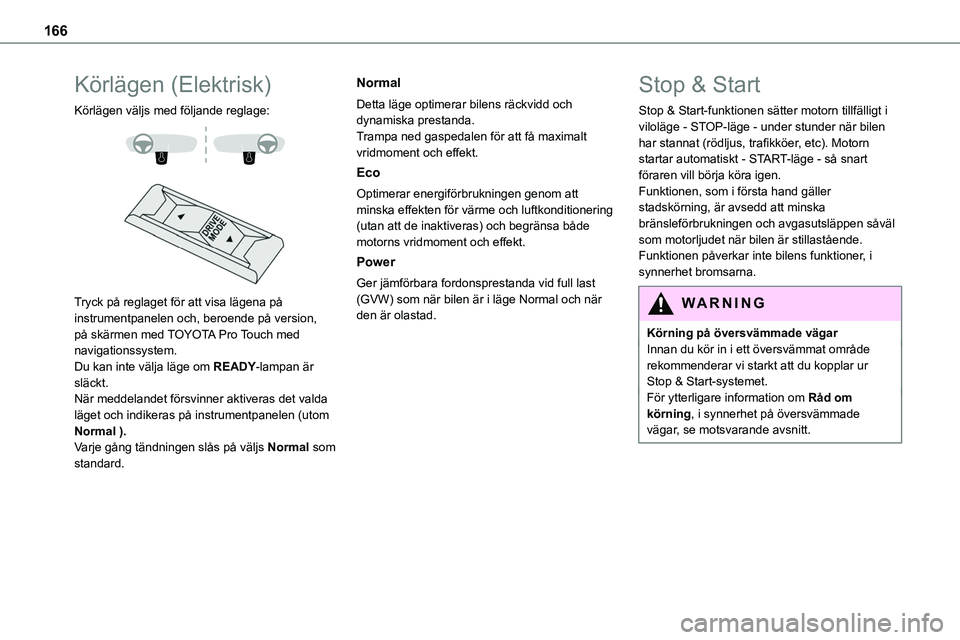

166
Körlägen (Elektrisk)
Körlägen väljs med följande reglage:


Tryck på reglaget för att visa lägena på instrumentpanelen och, beroende på version, på skärmen med TOYOTA Pro Touch med navigationssystem.Du kan inte välja läge om READY-lampan är släckt.När meddelandet försvinner aktiveras det valda läget och indikeras på instrumentpanelen (utom Normal ).Varje gång tändningen slås på väljs Normal som standard.
Normal
Detta läge optimerar bilens räckvidd och dynamiska prestanda.Trampa ned gaspedalen för att få maximalt vridmoment och effekt.
Eco
Optimerar energiförbrukningen genom att minska effekten för värme och luftkonditionering
(utan att de inaktiveras) och begränsa både motorns vridmoment och effekt.
Power
Ger jämförbara fordonsprestanda vid full last (GVW) som när bilen är i läge Normal och när den är olastad.
Stop & Start
Stop & Start-funktionen sätter motorn tillfälligt i viloläge - STOP-läge - under stunder när bilen har stannat (rödljus, trafikköer, etc). Motorn startar automatiskt - START-läge - så snart föraren vill börja köra igen.Funktionen, som i första hand gäller stadskörning, är avsedd att minska
bränsleförbrukningen och avgasutsläppen såväl som motorljudet när bilen är stillastående.Funktionen påverkar inte bilens funktioner, i synnerhet bromsarna.
WARNI NG
Körning på översvämmade vägarInnan du kör in i ett översvämmat område rekommenderar vi starkt att du kopplar ur Stop & Start-systemet.För ytterligare information om Råd om körning, i synnerhet på översvämmade vägar, se motsvarande avsnitt.

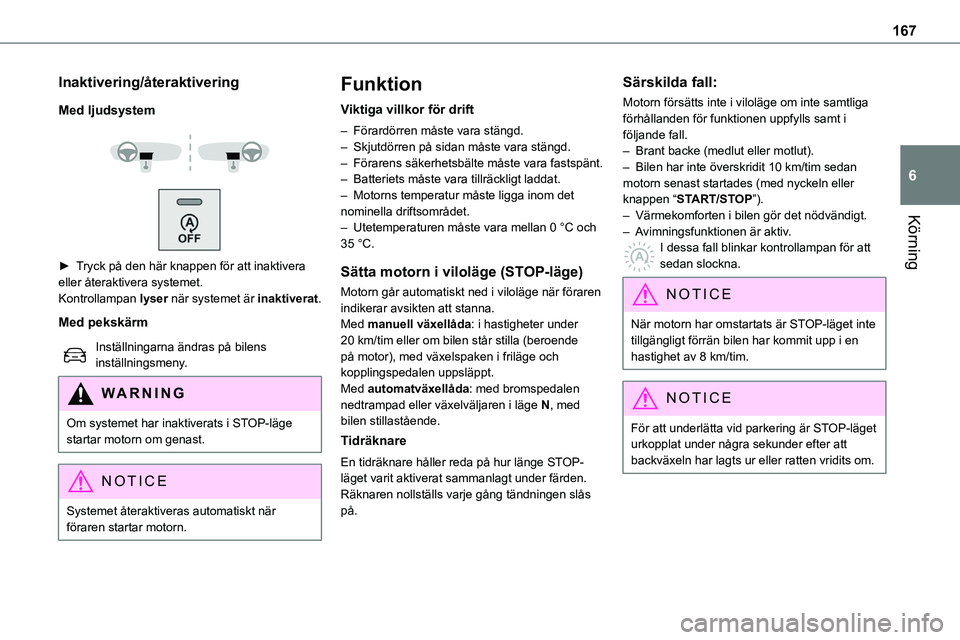

167
Körning
6
Inaktivering/återaktivering
Med ljudsystem



► Tryck på den här knappen för att inaktivera eller återaktivera systemet.Kontrollampan lyser när systemet är inaktiverat.
Med pekskärm
Inställningarna ändras på bilens inställningsmeny.
WARNI NG
Om systemet har inaktiverats i STOP-läge startar motorn om genast.
NOTIC E
Systemet återaktiveras automatiskt när föraren startar motorn.
Funktion
Viktiga villkor för drift
– Förardörren måste vara stängd.– Skjutdörren på sidan måste vara stängd.– Förarens säkerhetsbälte måste vara fastspänt.– Batteriets måste vara tillräckligt laddat.– Motorns temperatur måste ligga inom det nominella driftsområdet.
– Utetemperaturen måste vara mellan 0 °C och 35 °C.
Sätta motorn i viloläge (STOP-läge)
Motorn går automatiskt ned i viloläge när föraren indikerar avsikten att stanna.Med manuell växellåda: i hastigheter under 20 km/tim eller om bilen står stilla (beroende på motor), med växelspaken i friläge och kopplingspedalen uppsläppt.Med automatväxellåda: med bromspedalen nedtrampad eller växelväljaren i läge N, med bilen stillastående.
Tidräknare
En tidräknare håller reda på hur länge STOP-läget varit aktiverat sammanlagt under färden. Räknaren nollställs varje gång tändningen slås på.
Särskilda fall:
Motorn försätts inte i viloläge om inte samtliga förhållanden för funktionen uppfylls samt i följande fall.– Brant backe (medlut eller motlut).– Bilen har inte överskridit 10 km/tim sedan motorn senast startades (med nyckeln eller knappen “START/STOP”).– Värmekomforten i bilen gör det nödvändigt.
– Avimningsfunktionen är aktiv.I dessa fall blinkar kontrollampan för att sedan slockna.
NOTIC E
När motorn har omstartats är STOP-läget inte tillgängligt förrän bilen har kommit upp i en hastighet av 8 km/tim.
NOTIC E
För att underlätta vid parkering är STOP-läget urkopplat under några sekunder efter att backväxeln har lagts ur eller ratten vridits om.
