ESP TOYOTA PROACE 2022 Bruksanvisningar (in Swedish)

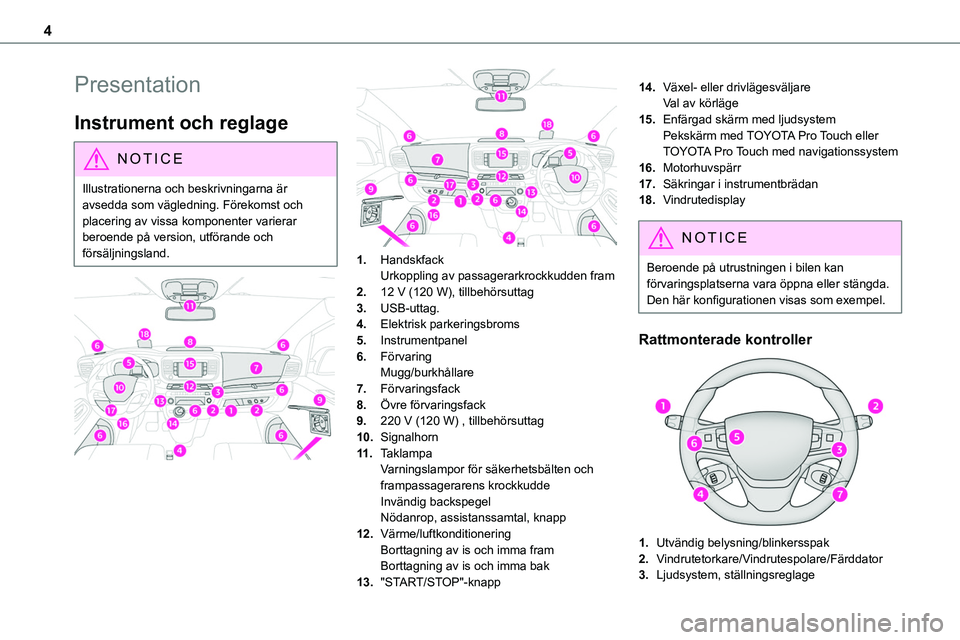

4
Presentation
Instrument och reglage
NOTIC E
Illustrationerna och beskrivningarna är avsedda som vägledning. Förekomst och placering av vissa komponenter varierar beroende på version, utförande och försäljningsland.



1.HandskfackUrkoppling av passagerarkrockkudden fram
2.12 V (120 W), tillbehörsuttag
3.USB-uttag.
4.Elektrisk parkeringsbroms
5.Instrumentpanel
6.FörvaringMugg/burkhållare
7.Förvaringsfack
8.Övre förvaringsfack
9.220 V (120 W) , tillbehörsuttag
10.Signalhorn
11 .TaklampaVarningslampor för säkerhetsbälten och frampassagerarens krockkuddeInvändig backspegelNödanrop, assistanssamtal, knapp
12.Värme/luftkonditioneringBorttagning av is och imma framBorttagning av is och imma bak
13."START/STOP"-knapp
14.Växel- eller drivlägesväljareVal av körläge
15.Enfärgad skärm med ljudsystemPekskärm med TOYOTA Pro Touch eller TOYOTA Pro Touch med navigationssystem
16.Motorhuvspärr
17.Säkringar i instrumentbrädan
18.Vindrutedisplay
NOTIC E
Beroende på utrustningen i bilen kan förvaringsplatserna vara öppna eller stängda. Den här konfigurationen visas som exempel.
Rattmonterade kontroller

1.Utvändig belysning/blinkersspak
2.Vindrutetorkare/Vindrutespolare/Färddator
3.Ljudsystem, ställningsreglage

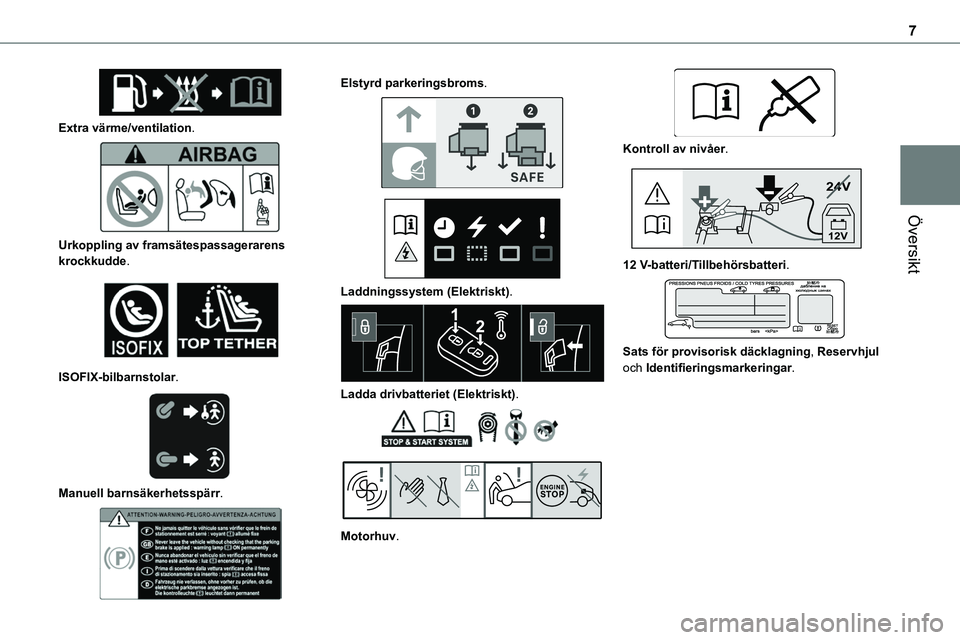

7
Översikt

Extra värme/ventilation.

Urkoppling av framsätespassagerarens krockkudde.

ISOFIX-bilbarnstolar.

Manuell barnsäkerhetsspärr.

Elstyrd parkeringsbroms.


Laddningssystem (Elektriskt).

Ladda drivbatteriet (Elektriskt).


Motorhuv.

Kontroll av nivåer.
24V
12V
12 V-batteri/Tillbehörsbatteri.

Sats för provisorisk däcklagning, Reservhjul och Identifieringsmarkeringar.

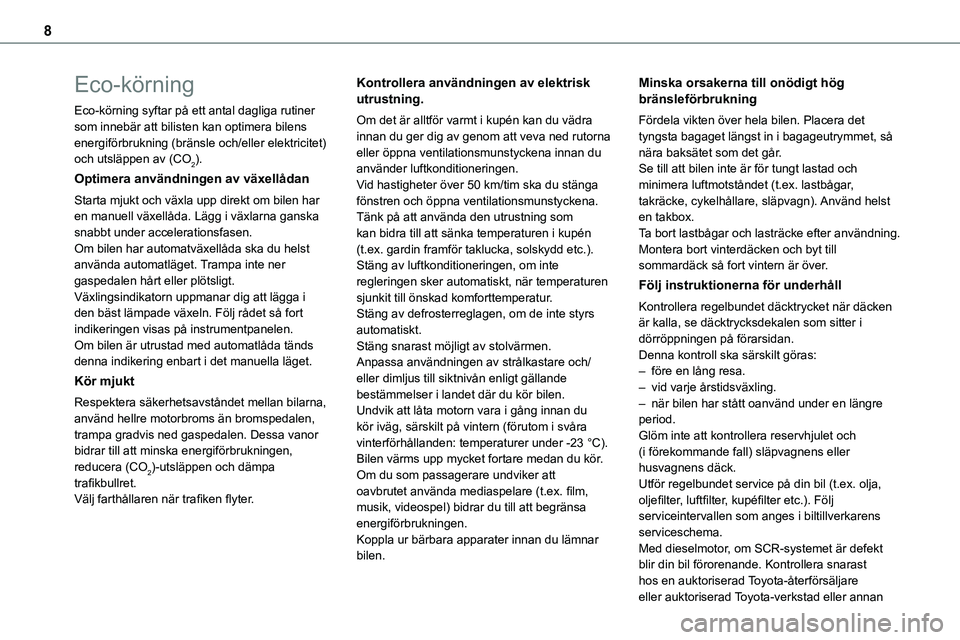

8
Eco-körning
Eco-körning syftar på ett antal dagliga rutiner som innebär att bilisten kan optimera bilens energiförbrukning (bränsle och/eller elektricitet) och utsläppen av (CO2).
Optimera användningen av växellådan
Starta mjukt och växla upp direkt om bilen har en manuell växellåda. Lägg i växlarna ganska
snabbt under accelerationsfasen.Om bilen har automatväxellåda ska du helst använda automatläget. Trampa inte ner gaspedalen hårt eller plötsligt.Växlingsindikatorn uppmanar dig att lägga i den bäst lämpade växeln. Följ rådet så fort indikeringen visas på instrumentpanelen.Om bilen är utrustad med automatlåda tänds denna indikering enbart i det manuella läget.
Kör mjukt
Respektera säkerhetsavståndet mellan bilarna, använd hellre motorbroms än bromspedalen, trampa gradvis ned gaspedalen. Dessa vanor bidrar till att minska energiförbrukningen, reducera (CO2)-utsläppen och dämpa trafikbullret.Välj farthållaren när trafiken flyter.
Kontrollera användningen av elektrisk utrustning.
Om det är alltför varmt i kupén kan du vädra innan du ger dig av genom att veva ned rutorna eller öppna ventilationsmunstyckena innan du använder luftkonditioneringen.Vid hastigheter över 50 km/tim ska du stänga fönstren och öppna ventilationsmunstyckena.Tänk på att använda den utrustning som
kan bidra till att sänka temperaturen i kupén (t.ex. gardin framför taklucka, solskydd etc.).Stäng av luftkonditioneringen, om inte regleringen sker automatiskt, när temperaturen sjunkit till önskad komforttemperatur.Stäng av defrosterreglagen, om de inte styrs automatiskt.Stäng snarast möjligt av stolvärmen.Anpassa användningen av strålkastare och/eller dimljus till siktnivån enligt gällande bestämmelser i landet där du kör bilen.Undvik att låta motorn vara i gång innan du kör iväg, särskilt på vintern (förutom i svåra vinterförhållanden: temperaturer under -23 °C). Bilen värms upp mycket fortare medan du kör.Om du som passagerare undviker att oavbrutet använda mediaspelare (t.ex. film, musik, videospel) bidrar du till att begränsa energiförbrukningen.Koppla ur bärbara apparater innan du lämnar bilen.
Minska orsakerna till onödigt hög bränsleförbrukning
Fördela vikten över hela bilen. Placera det tyngsta bagaget längst in i bagageutrymmet, så nära baksätet som det går.Se till att bilen inte är för tungt lastad och minimera luftmotståndet (t.ex. lastbågar, takräcke, cykelhållare, släpvagn). Använd helst en takbox.
Ta bort lastbågar och lasträcke efter användning.Montera bort vinterdäcken och byt till sommardäck så fort vintern är över.
Följ instruktionerna för underhåll
Kontrollera regelbundet däcktrycket när däcken är kalla, se däcktrycksdekalen som sitter i dörröppningen på förarsidan.Denna kontroll ska särskilt göras:– före en lång resa.– vid varje årstidsväxling.– när bilen har stått oanvänd under en längre period.Glöm inte att kontrollera reservhjulet och (i förekommande fall) släpvagnens eller husvagnens däck.Utför regelbundet service på din bil (t.ex. olja, oljefilter, luftfilter, kupéfilter etc.). Följ serviceintervallen som anges i biltillverkarens serviceschema.Med dieselmotor, om SCR-systemet är defekt blir din bil förorenande. Kontrollera snarast hos en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan

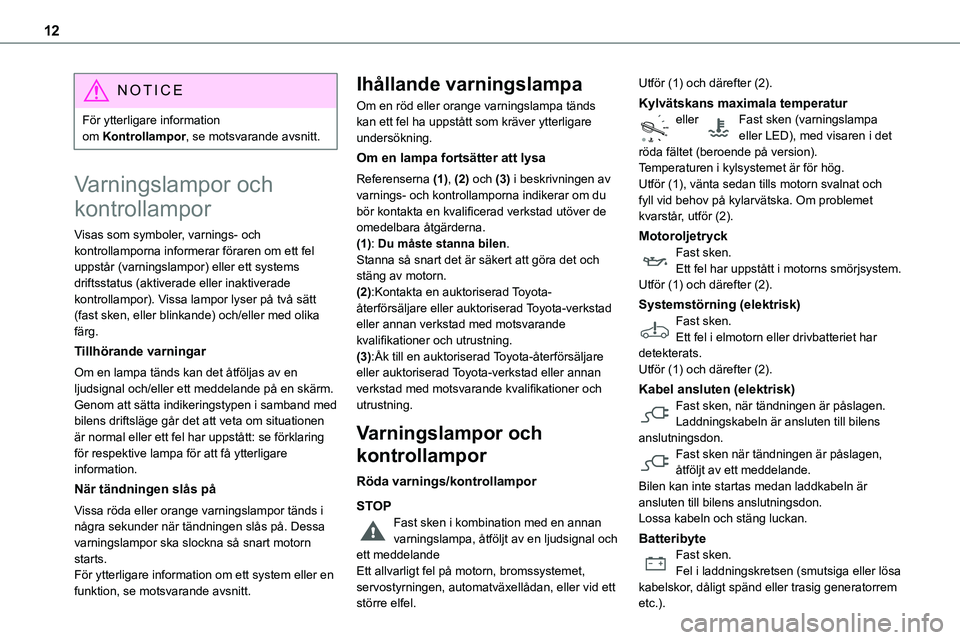

12
NOTIC E
För ytterligare information om Kontrollampor, se motsvarande avsnitt.
Varningslampor och
kontrollampor
Visas som symboler, varnings- och kontrollamporna informerar föraren om ett fel uppstår (varningslampor) eller ett systems driftsstatus (aktiverade eller inaktiverade kontrollampor). Vissa lampor lyser på två sätt (fast sken, eller blinkande) och/eller med olika färg.
Tillhörande varningar
Om en lampa tänds kan det åtföljas av en ljudsignal och/eller ett meddelande på en skärm.Genom att sätta indikeringstypen i samband med bilens driftsläge går det att veta om situationen är normal eller ett fel har uppstått: se förklaring för respektive lampa för att få ytterligare information.
När tändningen slås på
Vissa röda eller orange varningslampor tänds i några sekunder när tändningen slås på. Dessa varningslampor ska slockna så snart motorn starts.För ytterligare information om ett system eller en funktion, se motsvarande avsnitt.
Ihållande varningslampa
Om en röd eller orange varningslampa tänds kan ett fel ha uppstått som kräver ytterligare undersökning.
Om en lampa fortsätter att lysa
Referenserna (1), (2) och (3) i beskrivningen av varnings- och kontrollamporna indikerar om du bör kontakta en kvalificerad verkstad utöver de
omedelbara åtgärderna.(1): Du måste stanna bilen.Stanna så snart det är säkert att göra det och stäng av motorn.(2):Kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.(3):Åk till en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Varningslampor och
kontrollampor
Röda varnings/kontrollampor
STOPFast sken i kombination med en annan varningslampa, åtföljt av en ljudsignal och ett meddelandeEtt allvarligt fel på motorn, bromssystemet, servostyrningen, automatväxellådan, eller vid ett större elfel.
Utför (1) och därefter (2).
Kylvätskans maximala temperatureller Fast sken (varningslampa eller LED), med visaren i det röda fältet (beroende på version).Temperaturen i kylsystemet är för hög.Utför (1), vänta sedan tills motorn svalnat och fyll vid behov på kylarvätska. Om problemet kvarstår, utför (2).
MotoroljetryckFast sken.Ett fel har uppstått i motorns smörjsystem.Utför (1) och därefter (2).
Systemstörning (elektrisk)Fast sken.Ett fel i elmotorn eller drivbatteriet har detekterats.Utför (1) och därefter (2).
Kabel ansluten (elektrisk)Fast sken, när tändningen är påslagen.Laddningskabeln är ansluten till bilens anslutningsdon.Fast sken när tändningen är påslagen, åtföljt av ett meddelande.Bilen kan inte startas medan laddkabeln är ansluten till bilens anslutningsdon.Lossa kabeln och stäng luckan.
BatteribyteFast sken.Fel i laddningskretsen (smutsiga eller lösa kabelskor, dåligt spänd eller trasig generatorrem etc.).

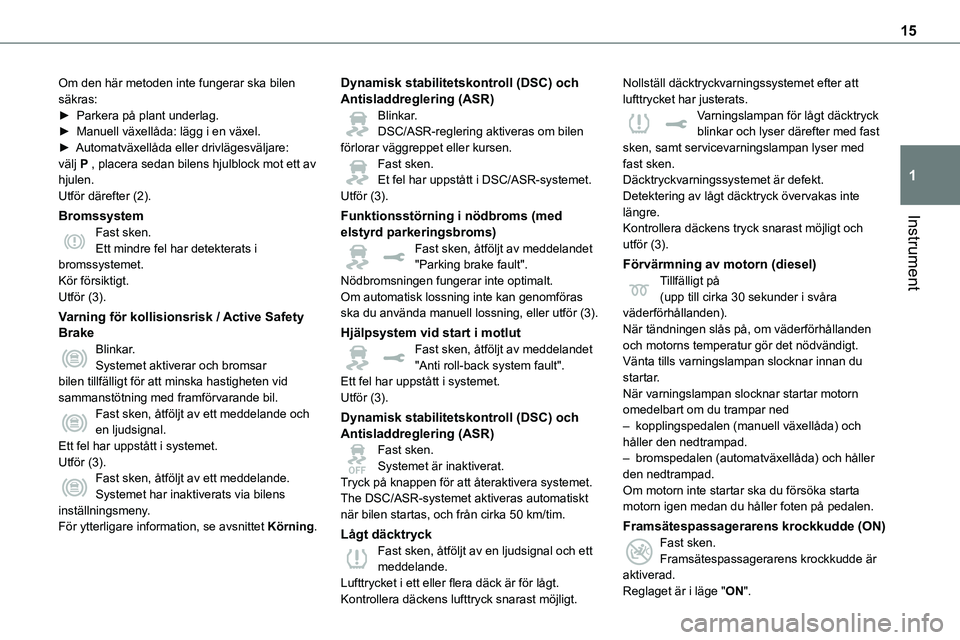

15
Instrument
1
Om den här metoden inte fungerar ska bilen säkras:► Parkera på plant underlag.► Manuell växellåda: lägg i en växel.► Automatväxellåda eller drivlägesväljare: välj P , placera sedan bilens hjulblock mot ett av hjulen.Utför därefter (2).
Bromssystem
Fast sken.Ett mindre fel har detekterats i bromssystemet.Kör försiktigt.Utför (3).
Varning för kollisionsrisk / Active Safety BrakeBlinkar.Systemet aktiverar och bromsar bilen tillfälligt för att minska hastigheten vid sammanstötning med framförvarande bil.Fast sken, åtföljt av ett meddelande och en ljudsignal.Ett fel har uppstått i systemet.Utför (3).Fast sken, åtföljt av ett meddelande.Systemet har inaktiverats via bilens inställningsmeny.För ytterligare information, se avsnittet Körning.
Dynamisk stabilitetskontroll (DSC) och Antisladdreglering (ASR)Blinkar.DSC/ASR-reglering aktiveras om bilen förlorar väggreppet eller kursen.Fast sken.Et fel har uppstått i DSC/ASR-systemet.Utför (3).
Funktionsstörning i nödbroms (med
elstyrd parkeringsbroms)Fast sken, åtföljt av meddelandet "Parking brake fault".Nödbromsningen fungerar inte optimalt.Om automatisk lossning inte kan genomföras ska du använda manuell lossning, eller utför (3).
Hjälpsystem vid start i motlutFast sken, åtföljt av meddelandet "Anti roll-back system fault".Ett fel har uppstått i systemet.Utför (3).
Dynamisk stabilitetskontroll (DSC) och Antisladdreglering (ASR)Fast sken.Systemet är inaktiverat.Tryck på knappen för att återaktivera systemet.The DSC/ASR-systemet aktiveras automatiskt när bilen startas, och från cirka 50 km/tim.
Lågt däcktryckFast sken, åtföljt av en ljudsignal och ett meddelande.Lufttrycket i ett eller flera däck är för lågt.Kontrollera däckens lufttryck snarast möjligt.
Nollställ däcktryckvarningssystemet efter att lufttrycket har justerats.Varningslampan för lågt däcktryck blinkar och lyser därefter med fast sken, samt servicevarningslampan lyser med fast sken.Däcktryckvarningssystemet är defekt.Detektering av lågt däcktryck övervakas inte längre.
Kontrollera däckens tryck snarast möjligt och utför (3).
Förvärmning av motorn (diesel)Tillfälligt på(upp till cirka 30 sekunder i svåra väderförhållanden).När tändningen slås på, om väderförhållanden och motorns temperatur gör det nödvändigt.Vänta tills varningslampan slocknar innan du startar.När varningslampan slocknar startar motorn omedelbart om du trampar ned– kopplingspedalen (manuell växellåda) och håller den nedtrampad.– bromspedalen (automatväxellåda) och håller den nedtrampad.Om motorn inte startar ska du försöka starta motorn igen medan du håller foten på pedalen.
Framsätespassagerarens krockkudde (ON)Fast sken.Framsätespassagerarens krockkudde är aktiverad.Reglaget är i läge "ON".

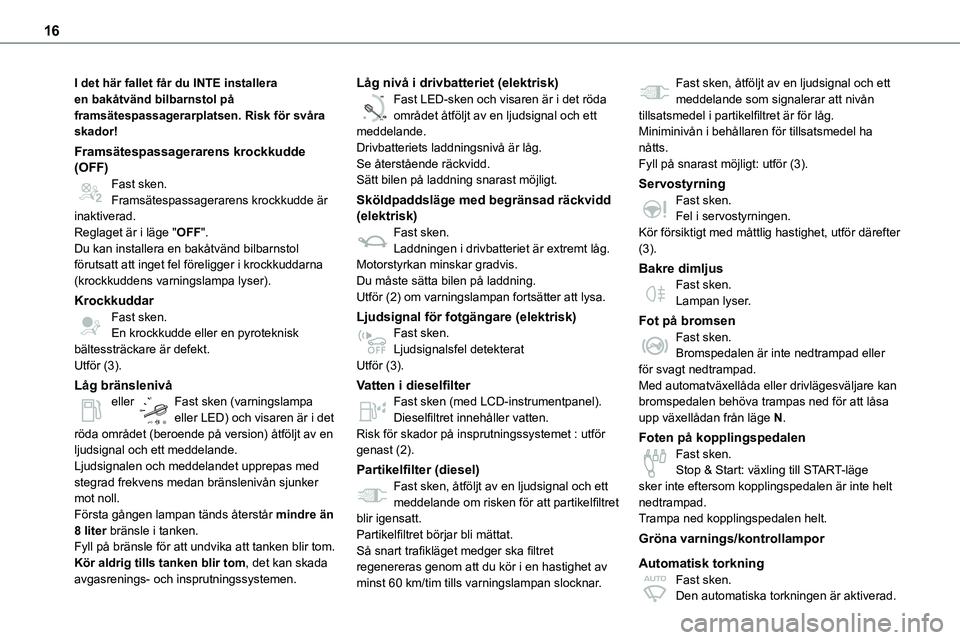

16
I det här fallet får du INTE installera en bakåtvänd bilbarnstol på framsätespassagerarplatsen. Risk för svåra skador!
Framsätespassagerarens krockkudde (OFF)Fast sken.Framsätespassagerarens krockkudde är inaktiverad.
Reglaget är i läge "OFF".Du kan installera en bakåtvänd bilbarnstol förutsatt att inget fel föreligger i krockkuddarna (krockkuddens varningslampa lyser).
KrockkuddarFast sken.En krockkudde eller en pyroteknisk bältessträckare är defekt.Utför (3).
Låg bränslenivåeller Fast sken (varningslampa eller LED) och visaren är i det röda området (beroende på version) åtföljt av en ljudsignal och ett meddelande.Ljudsignalen och meddelandet upprepas med stegrad frekvens medan bränslenivån sjunker mot noll.Första gången lampan tänds återstår mindre än 8 liter bränsle i tanken.Fyll på bränsle för att undvika att tanken blir tom.Kör aldrig tills tanken blir tom, det kan skada avgasrenings- och insprutningssystemen.
Låg nivå i drivbatteriet (elektrisk)
0 %
100
Fast LED-sken och visaren är i det röda området åtföljt av en ljudsignal och ett meddelande.Drivbatteriets laddningsnivå är låg.Se återstående räckvidd.Sätt bilen på laddning snarast möjligt.
Sköldpaddsläge med begränsad räckvidd (elektrisk)
Fast sken.Laddningen i drivbatteriet är extremt låg.Motorstyrkan minskar gradvis.Du måste sätta bilen på laddning.Utför (2) om varningslampan fortsätter att lysa.
Ljudsignal för fotgängare (elektrisk)Fast sken.Ljudsignalsfel detekteratUtför (3).
Vatten i dieselfilterFast sken (med LCD-instrumentpanel).Dieselfiltret innehåller vatten.Risk för skador på insprutningssystemet : utför genast (2).
Partikelfilter (diesel)Fast sken, åtföljt av en ljudsignal och ett meddelande om risken för att partikelfiltret blir igensatt.Partikelfiltret börjar bli mättat.Så snart trafikläget medger ska filtret regenereras genom att du kör i en hastighet av minst 60 km/tim tills varningslampan slocknar.
Fast sken, åtföljt av en ljudsignal och ett meddelande som signalerar att nivån tillsatsmedel i partikelfiltret är för låg.Miniminivån i behållaren för tillsatsmedel ha nåtts.Fyll på snarast möjligt: utför (3).
ServostyrningFast sken.Fel i servostyrningen.
Kör försiktigt med måttlig hastighet, utför därefter (3).
Bakre dimljusFast sken.Lampan lyser.
Fot på bromsenFast sken.Bromspedalen är inte nedtrampad eller för svagt nedtrampad.Med automatväxellåda eller drivlägesväljare kan bromspedalen behöva trampas ned för att låsa upp växellådan från läge N.
Foten på kopplingspedalenFast sken.Stop & Start: växling till START-läge sker inte eftersom kopplingspedalen är inte helt nedtrampad.Trampa ned kopplingspedalen helt.
Gröna varnings/kontrollampor
Automatisk torkningFast sken.Den automatiska torkningen är aktiverad.

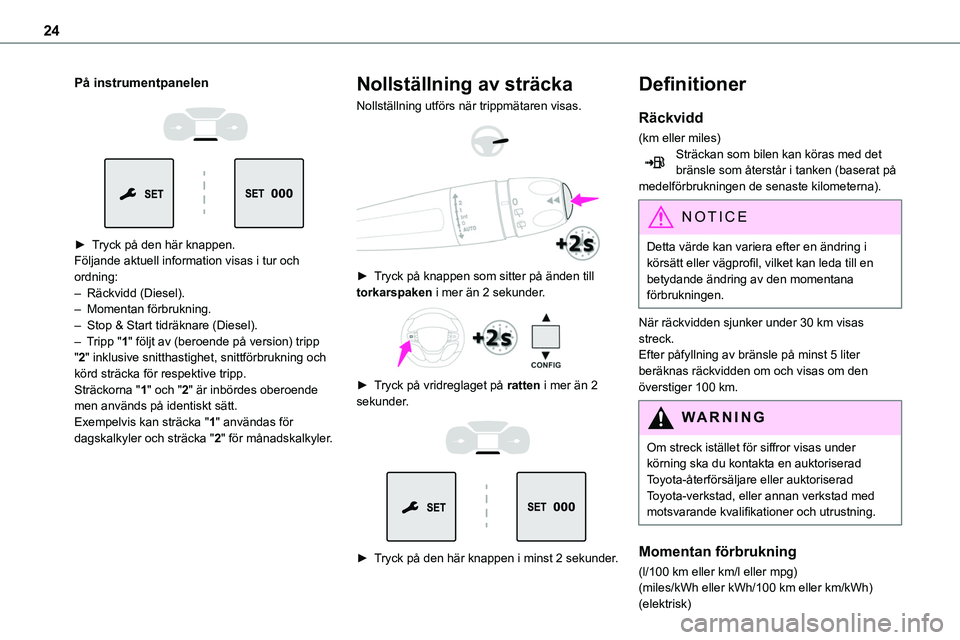

24
På instrumentpanelen


► Tryck på den här knappen.Följande aktuell information visas i tur och ordning:– Räckvidd (Diesel).– Momentan förbrukning.– Stop & Start tidräknare (Diesel).– Tripp "1" följt av (beroende på version) tripp "2" inklusive snitthastighet, snittförbrukning och körd sträcka för respektive tripp.Sträckorna "1" och "2" är inbördes oberoende men används på identiskt sätt.Exempelvis kan sträcka "1" användas för dagskalkyler och sträcka "2" för månadskalkyler.
Nollställning av sträcka
Nollställning utförs när trippmätaren visas.


► Tryck på knappen som sitter på änden till torkarspaken i mer än 2 sekunder.

► Tryck på vridreglaget på ratten i mer än 2 sekunder.


► Tryck på den här knappen i minst 2 sekunder.
Definitioner
Räckvidd
(km eller miles)Sträckan som bilen kan köras med det bränsle som återstår i tanken (baserat på medelförbrukningen de senaste kilometerna).
NOTIC E
Detta värde kan variera efter en ändring i körsätt eller vägprofil, vilket kan leda till en betydande ändring av den momentana förbrukningen.
När räckvidden sjunker under 30 km visas streck.Efter påfyllning av bränsle på minst 5 liter beräknas räckvidden om och visas om den överstiger 100 km.
WARNI NG
Om streck istället för siffror visas under körning ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Momentan förbrukning
(l/100 km eller km/l eller mpg)
(miles/kWh eller kWh/100 km eller km/kWh) (elektrisk)

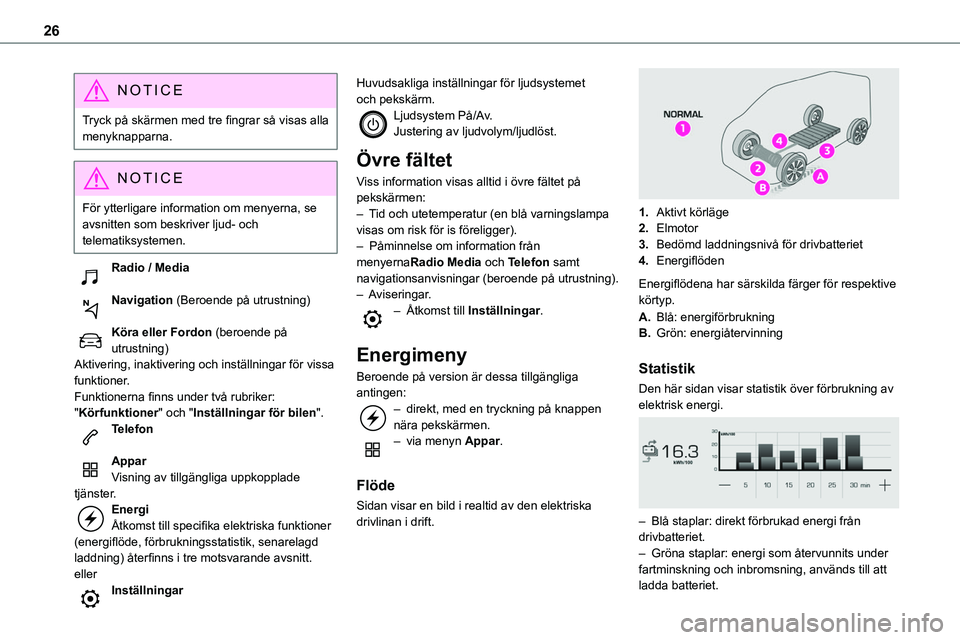

26
NOTIC E
Tryck på skärmen med tre fingrar så visas alla menyknapparna.
NOTIC E
För ytterligare information om menyerna, se avsnitten som beskriver ljud- och telematiksystemen.
Radio / Media
Navigation (Beroende på utrustning)
Köra eller Fordon (beroende på utrustning)Aktivering, inaktivering och inställningar för vissa funktioner.Funktionerna finns under två rubriker: "Körfunktioner" och "Inställningar för bilen".Telefon
ApparVisning av tillgängliga uppkopplade tjänster.EnergiÅtkomst till specifika elektriska funktioner
(energiflöde, förbrukningsstatistik, senarelagd laddning) återfinns i tre motsvarande avsnitt.ellerInställningar
Huvudsakliga inställningar för ljudsystemet och pekskärm.Ljudsystem På/Av.Justering av ljudvolym/ljudlöst.
Övre fältet
Viss information visas alltid i övre fältet på pekskärmen:– Tid och utetemperatur (en blå varningslampa
visas om risk för is föreligger).– Påminnelse om information från menyernaRadio Media och Telefon samt navigationsanvisningar (beroende på utrustning).– Aviseringar.– Åtkomst till Inställningar.
Energimeny
Beroende på version är dessa tillgängliga antingen:– direkt, med en tryckning på knappen nära pekskärmen.– via menyn Appar.
Flöde
Sidan visar en bild i realtid av den elektriska drivlinan i drift.

1.Aktivt körläge
2.Elmotor
3.Bedömd laddningsnivå för drivbatteriet
4.Energiflöden
Energiflödena har särskilda färger för respektive körtyp.
A.Blå: energiförbrukning
B.Grön: energiåtervinning
Statistik
Den här sidan visar statistik över förbrukning av elektrisk energi.

– Blå staplar: direkt förbrukad energi från drivbatteriet.– Gröna staplar: energi som återvunnits under fartminskning och inbromsning, används till att ladda batteriet.

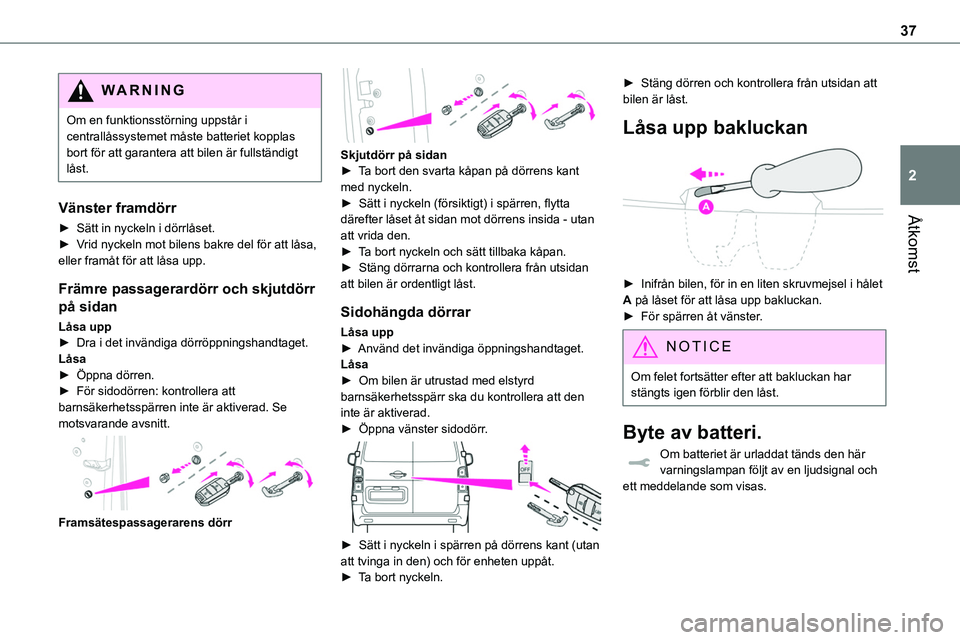

37
Åtkomst
2
WARNI NG
Om en funktionsstörning uppstår i centrallåssystemet måste batteriet kopplas bort för att garantera att bilen är fullständigt låst.
Vänster framdörr
► Sätt in nyckeln i dörrlåset.► Vrid nyckeln mot bilens bakre del för att låsa, eller framåt för att låsa upp.
Främre passagerardörr och skjutdörr
på sidan
Låsa upp► Dra i det invändiga dörröppningshandtaget.Låsa► Öppna dörren.► För sidodörren: kontrollera att barnsäkerhetsspärren inte är aktiverad. Se motsvarande avsnitt.

Framsätespassagerarens dörr

Skjutdörr på sidan► Ta bort den svarta kåpan på dörrens kant med nyckeln.► Sätt i nyckeln (försiktigt) i spärren, flytta därefter låset åt sidan mot dörrens insida - utan att vrida den.► Ta bort nyckeln och sätt tillbaka kåpan.► Stäng dörrarna och kontrollera från utsidan att bilen är ordentligt låst.
Sidohängda dörrar
Låsa upp► Använd det invändiga öppningshandtaget.Låsa► Om bilen är utrustad med elstyrd barnsäkerhetsspärr ska du kontrollera att den inte är aktiverad.► Öppna vänster sidodörr.

► Sätt i nyckeln i spärren på dörrens kant (utan att tvinga in den) och för enheten uppåt.► Ta bort nyckeln.
► Stäng dörren och kontrollera från utsidan att bilen är låst.
Låsa upp bakluckan

► Inifrån bilen, för in en liten skruvmejsel i hålet A på låset för att låsa upp bakluckan.► För spärren åt vänster.
NOTIC E
Om felet fortsätter efter att bakluckan har stängts igen förblir den låst.
Byte av batteri.
Om batteriet är urladdat tänds den här varningslampan följt av en ljudsignal och ett meddelande som visas.

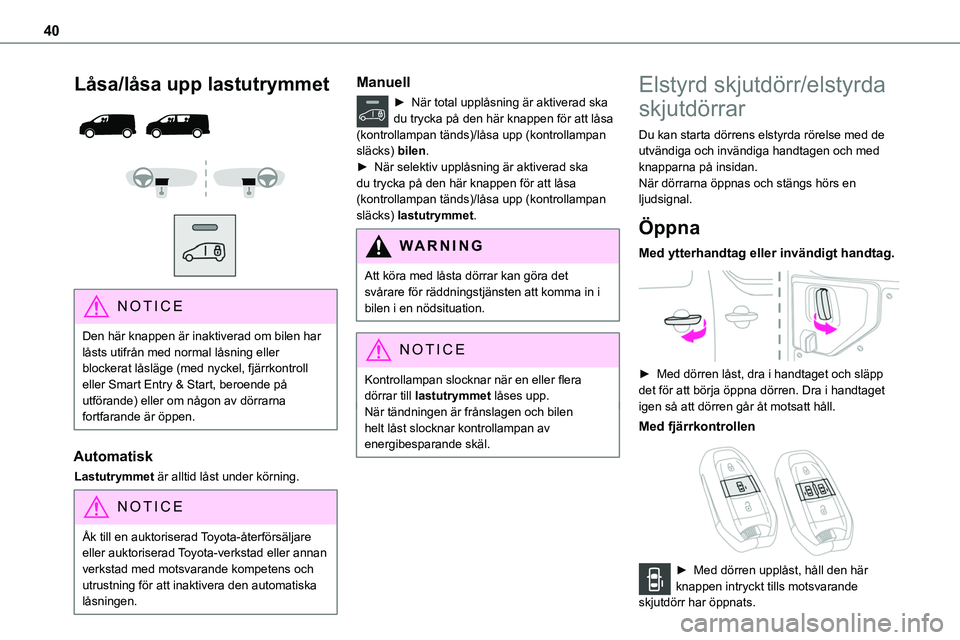

40
Låsa/låsa upp lastutrymmet



NOTIC E
Den här knappen är inaktiverad om bilen har låsts utifrån med normal låsning eller blockerat låsläge (med nyckel, fjärrkontroll eller Smart Entry & Start, beroende på utförande) eller om någon av dörrarna fortfarande är öppen.
Automatisk
Lastutrymmet är alltid låst under körning.
NOTIC E
Åk till en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kompetens och utrustning för att inaktivera den automatiska låsningen.
Manuell
► När total upplåsning är aktiverad ska du trycka på den här knappen för att låsa (kontrollampan tänds)/låsa upp (kontrollampan släcks) bilen.► När selektiv upplåsning är aktiverad ska du trycka på den här knappen för att låsa (kontrollampan tänds)/låsa upp (kontrollampan släcks) lastutrymmet.
WARNI NG
Att köra med låsta dörrar kan göra det svårare för räddningstjänsten att komma in i bilen i en nödsituation.
NOTIC E
Kontrollampan slocknar när en eller flera dörrar till lastutrymmet låses upp.När tändningen är frånslagen och bilen helt låst slocknar kontrollampan av energibesparande skäl.
Elstyrd skjutdörr/elstyrda
skjutdörrar
Du kan starta dörrens elstyrda rörelse med de utvändiga och invändiga handtagen och med knapparna på insidan.När dörrarna öppnas och stängs hörs en ljudsignal.
Öppna
Med ytterhandtag eller invändigt handtag.

► Med dörren låst, dra i handtaget och släpp det för att börja öppna dörren. Dra i handtaget igen så att dörren går åt motsatt håll.
Med fjärrkontrollen

► Med dörren upplåst, håll den här
knappen intryckt tills motsvarande skjutdörr har öppnats.
