TOYOTA PROACE 2022 Eksploatavimo vadovas (in Lithuanian)
Manufacturer: TOYOTA, Model Year: 2022, Model line: PROACE, Model: TOYOTA PROACE 2022Pages: 360, PDF Size: 69.81 MB

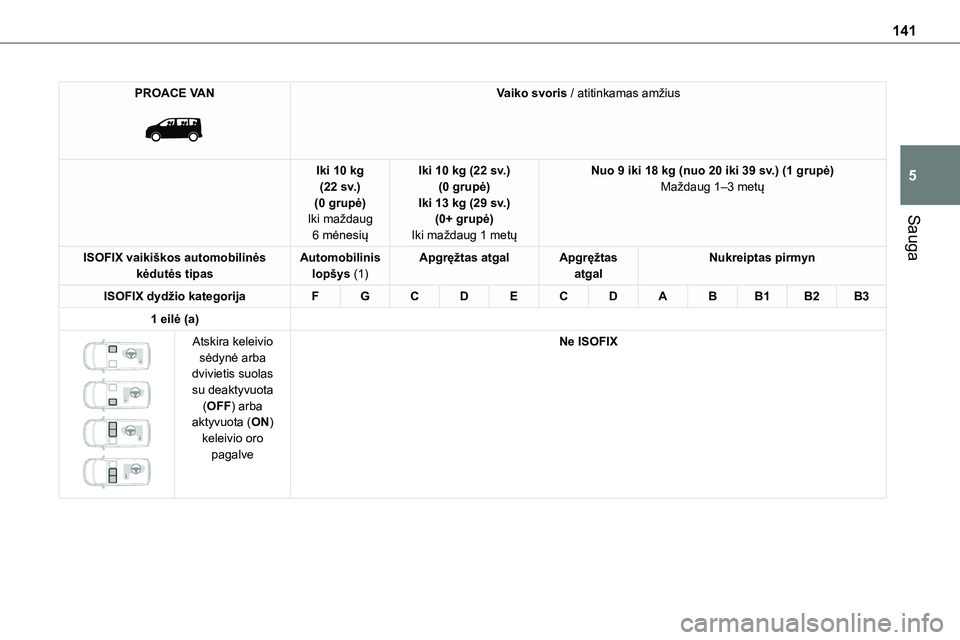

Page 141 of 360
141
Sauga
5
PROACE VAN
Vaiko svoris / atitinkamas amžius
Iki 10 kg (22 sv.)(0 grupė)Iki maždaug
6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)Iki 13 kg (29 sv.)(0+ grupė)
Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.) (1 grupė)Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasAutomobilinis lopšys (1)Apgręžtas atgalApgręžtas atgalNukreiptas pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1B2B3
1 eilė (a)
Atskira keleivio sėdynė arba dvivietis suolas su deaktyvuota (OFF) arba aktyvuota (ON) keleivio oro pagalve
Ne ISOFIX

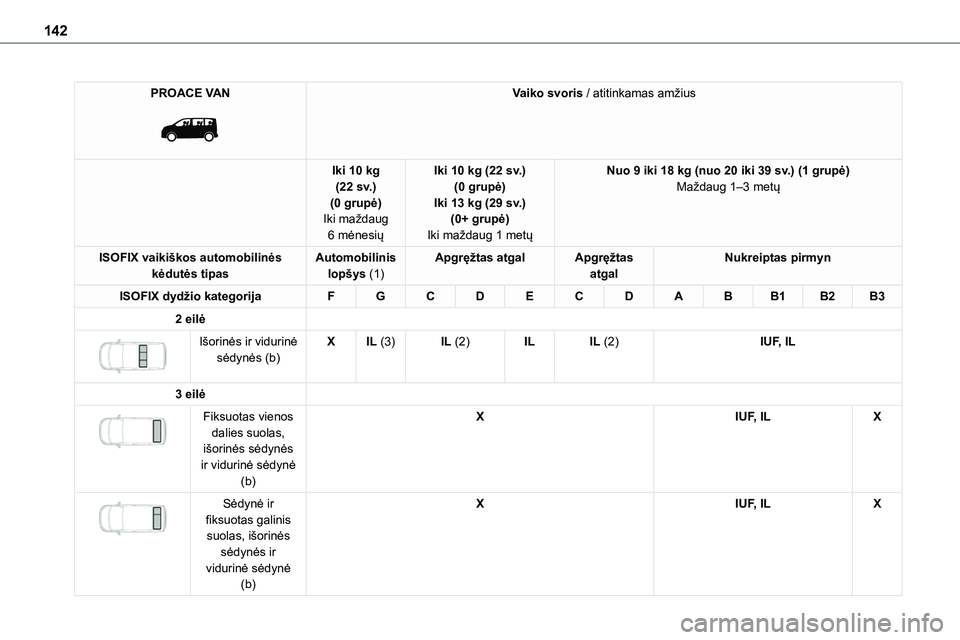

Page 142 of 360
142
PROACE VAN
Vaiko svoris / atitinkamas amžius
Iki 10 kg (22 sv.)(0 grupė)Iki maždaug
6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)Iki 13 kg (29 sv.)(0+ grupė)
Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.) (1 grupė)Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasAutomobilinis lopšys (1)Apgręžtas atgalApgręžtas atgalNukreiptas pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1B2B3
2 eilė
Išorinės ir vidurinė sėdynės (b)XIL (3)IL (2)ILIL (2)IUF, IL
3 eilė
Fiksuotas vienos dalies suolas, išorinės sėdynės ir vidurinė sėdynė (b)
XIUF, ILX
Sėdynė ir fiksuotas galinis suolas, išorinės sėdynės ir vidurinė sėdynė (b)
XIUF, ILX
Page 143 of 360
143
Sauga
5
PROACE VERSO
Vaiko svoris / atitinkamas amžius
Iki 10 kg (22 sv.)(0 grupė)Iki maždaug
6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)Iki 13 kg (29 sv.)(0+ grupė)
Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.) (1 grupė)Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasAutomobilinis lopšys (1)Apgręžtas atgalApgręžtas atgalNukreiptas pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1B2B3
1 eilė (a)
Atskira keleivio sėdynė arba dvivietis suolas su deaktyvuota (OFF) arba aktyvuota (ON) keleivio oro pagalve
Ne ISOFIX

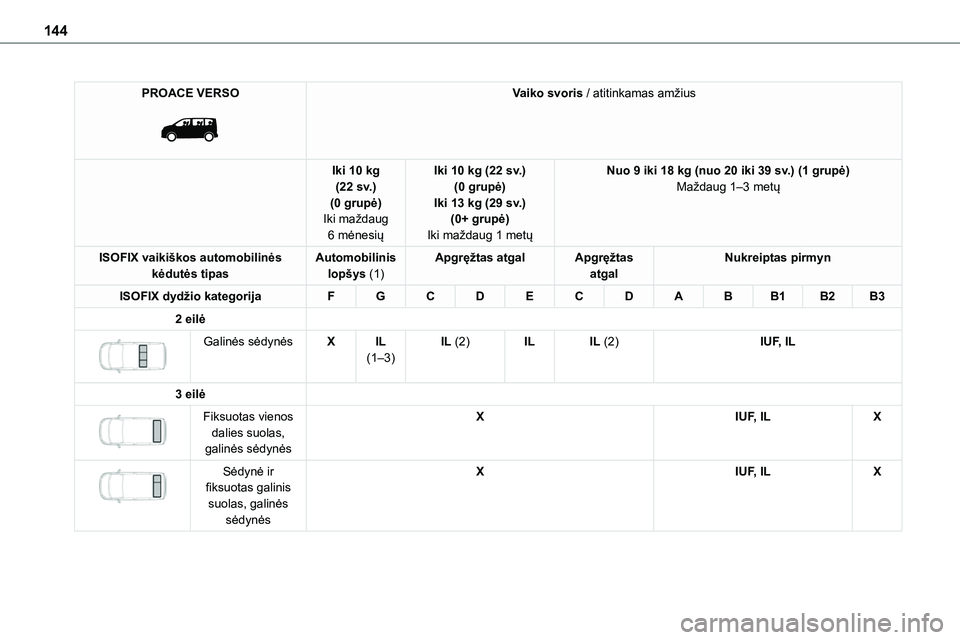

Page 144 of 360
144
PROACE VERSO
Vaiko svoris / atitinkamas amžius
Iki 10 kg (22 sv.)(0 grupė)Iki maždaug
6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)Iki 13 kg (29 sv.)(0+ grupė)
Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.) (1 grupė)Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasAutomobilinis lopšys (1)Apgręžtas atgalApgręžtas atgalNukreiptas pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1B2B3
2 eilė
Galinės sėdynėsXIL (1–3)IL (2)ILIL (2)IUF, IL
3 eilė
Fiksuotas vienos dalies suolas, galinės sėdynės
XIUF, ILX
Sėdynė ir fiksuotas galinis suolas, galinės sėdynės
XIUF, ILX

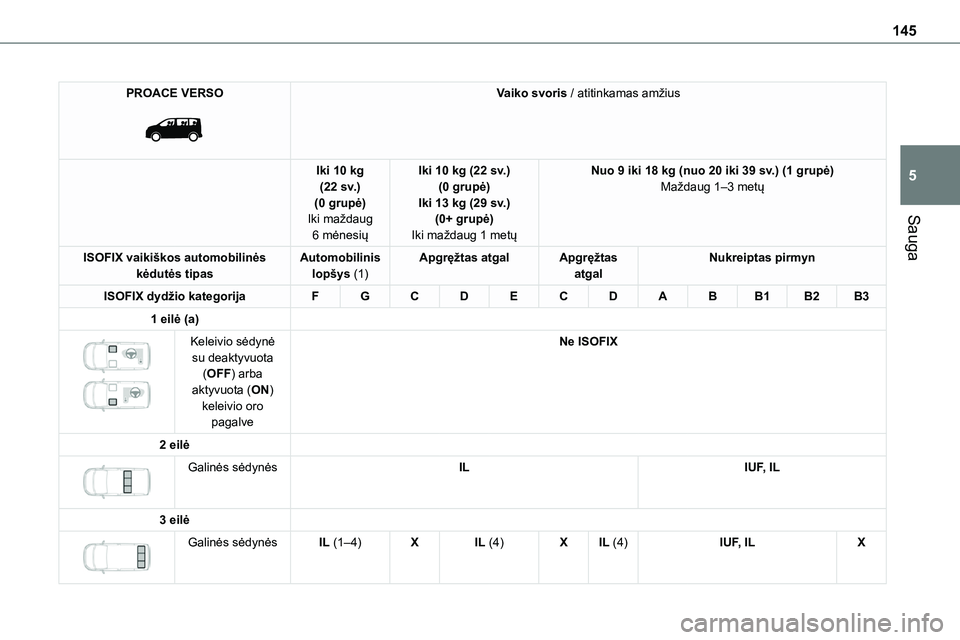

Page 145 of 360
145
Sauga
5
PROACE VERSO
Vaiko svoris / atitinkamas amžius
Iki 10 kg (22 sv.)(0 grupė)Iki maždaug
6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)Iki 13 kg (29 sv.)(0+ grupė)
Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.) (1 grupė)Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasAutomobilinis lopšys (1)Apgręžtas atgalApgręžtas atgalNukreiptas pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1B2B3
1 eilė (a)
Keleivio sėdynė su deaktyvuota (OFF) arba aktyvuota (ON) keleivio oro pagalve
Ne ISOFIX
2 eilė
Galinės sėdynėsILIUF, IL
3 eilė
Galinės sėdynėsIL (1–4)XIL (4)XIL (4)IUF, ILX

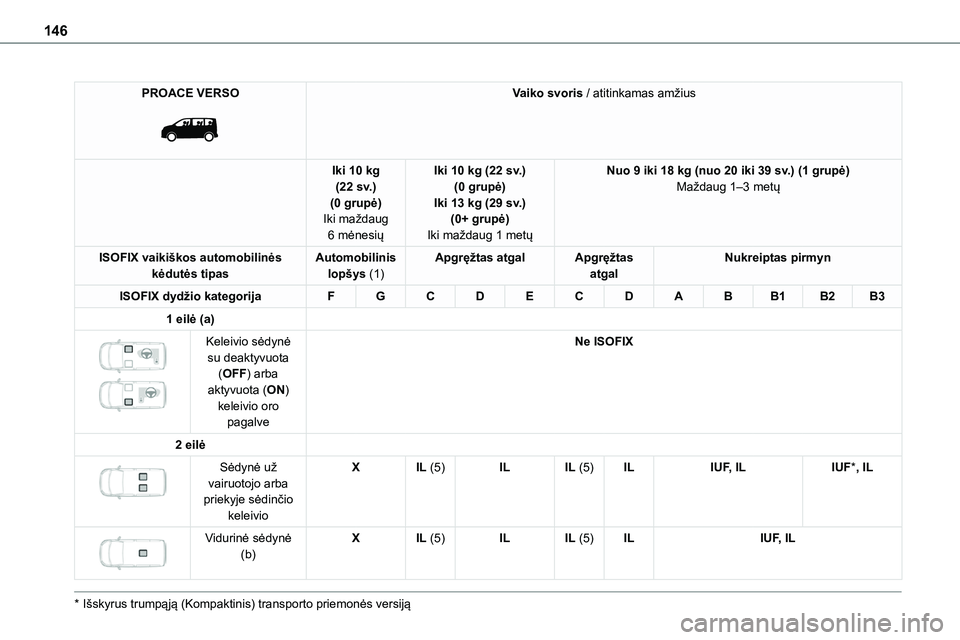

Page 146 of 360
146
PROACE VERSO
Vaiko svoris / atitinkamas amžius
Iki 10 kg (22 sv.)(0 grupė)Iki maždaug
6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)Iki 13 kg (29 sv.)(0+ grupė)
Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.) (1 grupė)Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasAutomobilinis lopšys (1)Apgręžtas atgalApgręžtas atgalNukreiptas pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1B2B3
1 eilė (a)
Keleivio sėdynė su deaktyvuota (OFF) arba aktyvuota (ON) keleivio oro pagalve
Ne ISOFIX
2 eilė
Sėdynė už vairuotojo arba priekyje sėdinčio keleivio
XIL (5)ILIL (5)ILIUF, ILIUF*, IL
Vidurinė sėdynė (b)XIL (5)ILIL (5)ILIUF, IL
* Išskyrus trumpąją (Kompaktinis) transporto priemonės versiją

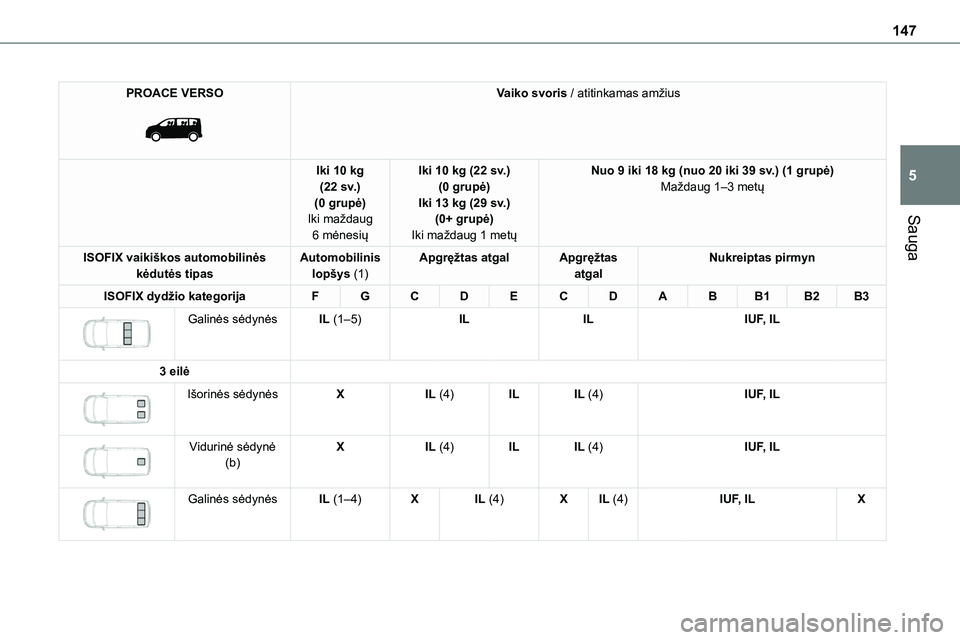

Page 147 of 360
147
Sauga
5
PROACE VERSO
Vaiko svoris / atitinkamas amžius
Iki 10 kg (22 sv.)(0 grupė)Iki maždaug
6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)Iki 13 kg (29 sv.)(0+ grupė)
Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.) (1 grupė)Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasAutomobilinis lopšys (1)Apgręžtas atgalApgręžtas atgalNukreiptas pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1B2B3
Galinės sėdynėsIL (1–5)ILILIUF, IL
3 eilė
Išorinės sėdynėsXIL (4)ILIL (4)IUF, IL
Vidurinė sėdynė (b)XIL (4)ILIL (4)IUF, IL
Galinės sėdynėsIL (1–4)XIL (4)XIL (4)IUF, ILX

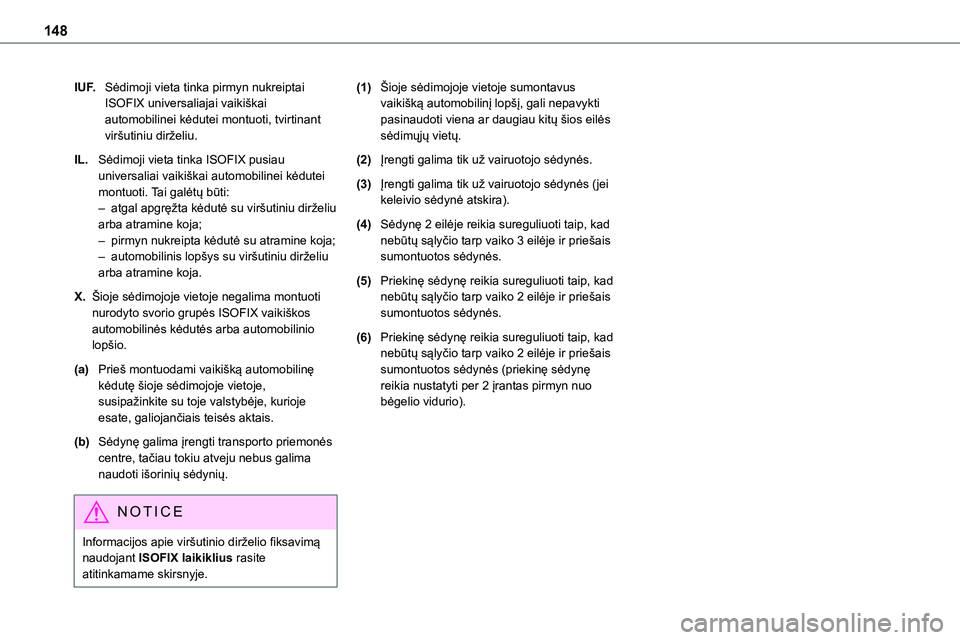

Page 148 of 360
148
IUF.Sėdimoji vieta tinka pirmyn nukreiptai ISOFIX universaliajai vaikiškai automobilinei kėdutei montuoti, tvirtinant viršutiniu dirželiu.
IL.Sėdimoji vieta tinka ISOFIX pusiau universaliai vaikiškai automobilinei kėdutei montuoti. Tai galėtų būti:– atgal apgręžta kėdutė su viršutiniu dirželiu arba atramine koja;– pirmyn nukreipta kėdutė su atramine koja;– automobilinis lopšys su viršutiniu dirželiu arba atramine koja.
X.Šioje sėdimojoje vietoje negalima montuoti nurodyto svorio grupės ISOFIX vaikiškos automobilinės kėdutės arba automobilinio lopšio.
(a)Prieš montuodami vaikišką automobilinę kėdutę šioje sėdimojoje vietoje, susipažinkite su toje valstybėje, kurioje esate, galiojančiais teisės aktais.
(b)Sėdynę galima įrengti transporto priemonės centre, tačiau tokiu atveju nebus galima naudoti išorinių sėdynių.
NOTIC E
Informacijos apie viršutinio dirželio fiksavimą naudojant ISOFIX laikiklius rasite atitinkamame skirsnyje.
(1)Šioje sėdimojoje vietoje sumontavus vaikišką automobilinį lopšį, gali nepavykti pasinaudoti viena ar daugiau kitų šios eilės sėdimųjų vietų.
(2)Įrengti galima tik už vairuotojo sėdynės.
(3)Įrengti galima tik už vairuotojo sėdynės (jei keleivio sėdynė atskira).
(4)Sėdynę 2 eilėje reikia sureguliuoti taip, kad nebūtų sąlyčio tarp vaiko 3 eilėje ir priešais sumontuotos sėdynės.
(5)Priekinę sėdynę reikia sureguliuoti taip, kad nebūtų sąlyčio tarp vaiko 2 eilėje ir priešais sumontuotos sėdynės.
(6)Priekinę sėdynę reikia sureguliuoti taip, kad nebūtų sąlyčio tarp vaiko 2 eilėje ir priešais sumontuotos sėdynės (priekinę sėdynę reikia nustatyti per 2 įrantas pirmyn nuo bėgelio vidurio).

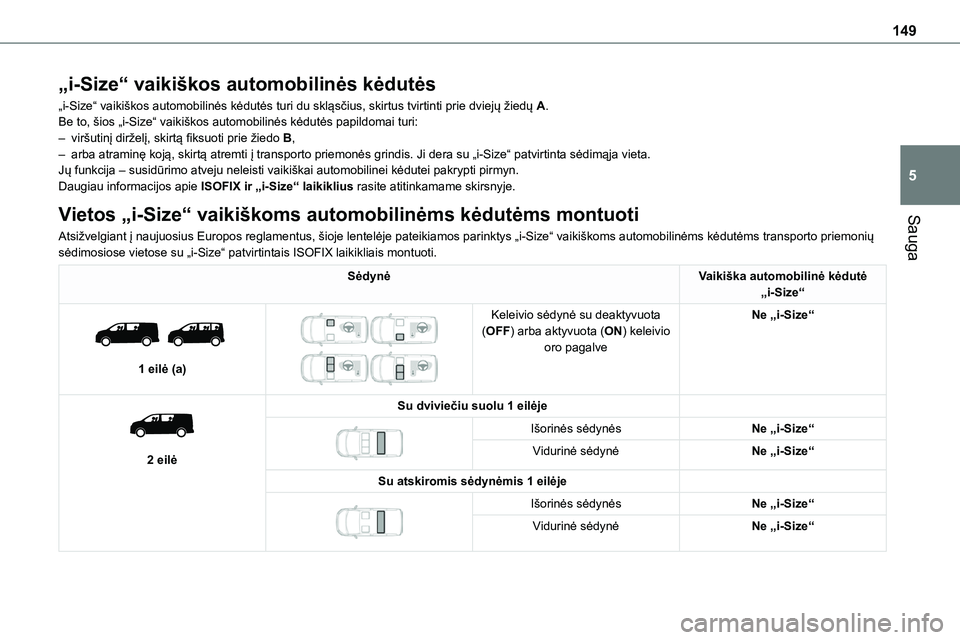

Page 149 of 360
149
Sauga
5
„i-Size“ vaikiškos automobilinės kėdutės
„i-Size“ vaikiškos automobilinės kėdutės turi du skląsčius, skirtus tvirtinti prie dviejų žiedų A.Be to, šios „i-Size“ vaikiškos automobilinės kėdutės papildomai turi:– viršutinį dirželį, skirtą fiksuoti prie žiedo B,– arba atraminę koją, skirtą atremti į transporto priemonės grindis. Ji dera su „i-Size“ patvirtinta sėdimąja vieta.Jų funkcija – susidūrimo atveju neleisti vaikiškai automobilinei kėdutei pakrypti pirmyn.Daugiau informacijos apie ISOFIX ir „i-Size“ laikiklius rasite atitinkamame skirsnyje.
Vietos „i-Size“ vaikiškoms automobilinėms kėdutėms montuoti
Atsižvelgiant į naujuosius Europos reglamentus, šioje lentelėje pateikiamos parinktys „i-Size“ vaikiškoms automobilinėms kėdutėms transporto priemonių sėdimosiose vietose su „i-Size“ patvirtintais ISOFIX laikikliais montuoti.
SėdynėVaikiška automobilinė kėdutė „i-Size“
1 eilė (a)
Keleivio sėdynė su deaktyvuota (OFF) arba aktyvuota (ON) keleivio oro pagalve
Ne „i-Size“
2 eilė
Su dviviečiu suolu 1 eilėje
Išorinės sėdynėsNe „i-Size“
Vidurinė sėdynėNe „i-Size“
Su atskiromis sėdynėmis 1 eilėje
Išorinės sėdynėsNe „i-Size“
Vidurinė sėdynėNe „i-Size“
Page 150 of 360
150
SėdynėVaikiška automobilinė kėdutė „i-Size“
2 eilė
Su dviviečiu suolu 1 eilėje
Fiksuotas vienos dalies suolas, išorinės sėdynės ir vidurinė sėdynė (b)
i-UF
Sėdynė ir suolas, išorinės sėdynės
ir vidurinė sėdynė (b)
i-UF
Su atskiromis sėdynėmis 1 eilėje
Fiksuotas vienos dalies suolas, išorinės sėdynės ir vidurinė sėdynė (b)
i-U
Sėdynė ir suolas, išorinės sėdynės ir vidurinė sėdynė (b)i-U
3 eilė
Fiksuotas vienos dalies suolas, išorinės sėdynės ir vidurinė sėdynė (b)
i-U (c)
Sėdynė ir suolas, išorinės sėdynės ir vidurinė sėdynė (b)i-U (c)
