In geval van pech
8
NOTIC E
Neem voor meer informatie over de montage van een trekhaak of taxi-uitrusting contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Versie 1 (Eco)

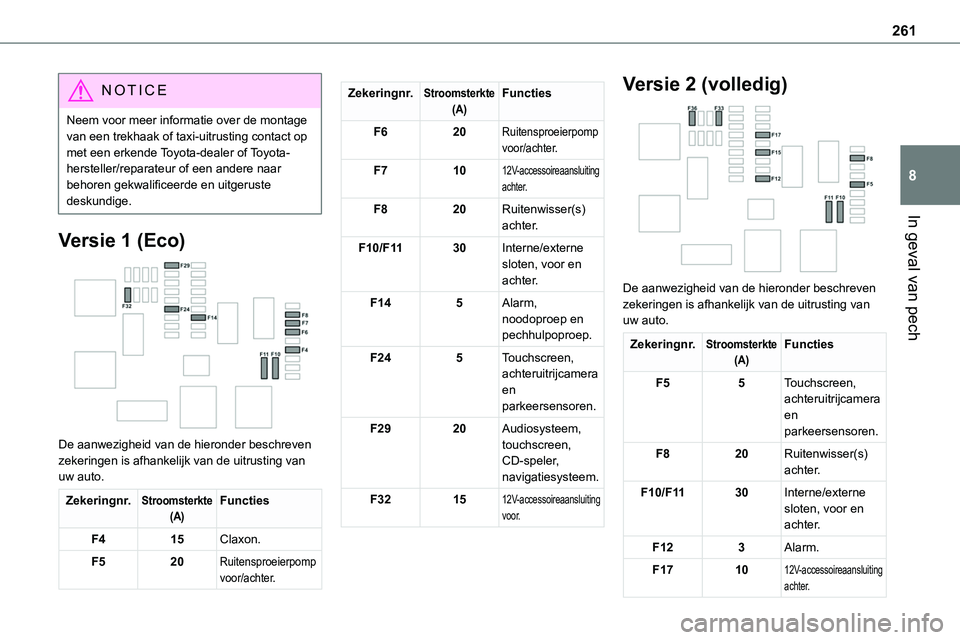

De aanwezigheid van de hieronder beschreven zekeringen is afhankelijk van de uitrusting van uw auto.
Zekeringnr.Stroomsterkte(A)Functies
F415Claxon.
F520Ruitensproeierpomp voor/achter.
Zekeringnr.Stroomsterkte(A)Functies
F620Ruitensproeierpomp voor/achter.
F71012V-accessoireaansluiting achter.
F820Ruitenwisser(s)
achter.
F10/F1130Interne/externe sloten, voor en achter.
F145Alarm, noodoproep en pechhulpoproep.
F245Touchscreen, achteruitrijcamera en parkeersensoren.
F2920Audiosysteem, touchscreen, CD-speler, navigatiesysteem.
F321512V-accessoireaansluiting voor.
Versie 2 (volledig)

De aanwezigheid van de hieronder beschreven zekeringen is afhankelijk van de uitrusting van uw auto.
Zekeringnr.Stroomsterkte(A)Functies
F55Touchscreen, achteruitrijcamera en parkeersensoren.
F820Ruitenwisser(s) achter.
F10/F1130Interne/externe sloten, voor en achter.
F123Alarm.
F171012V-accessoireaansluiting achter.

262
Zekeringnr.Stroomsterkte(A)Functies
F331512V-accessoireaansluiting voor.
F3620Audiosysteem, touchscreen, CD-speler, navigatiesysteem.

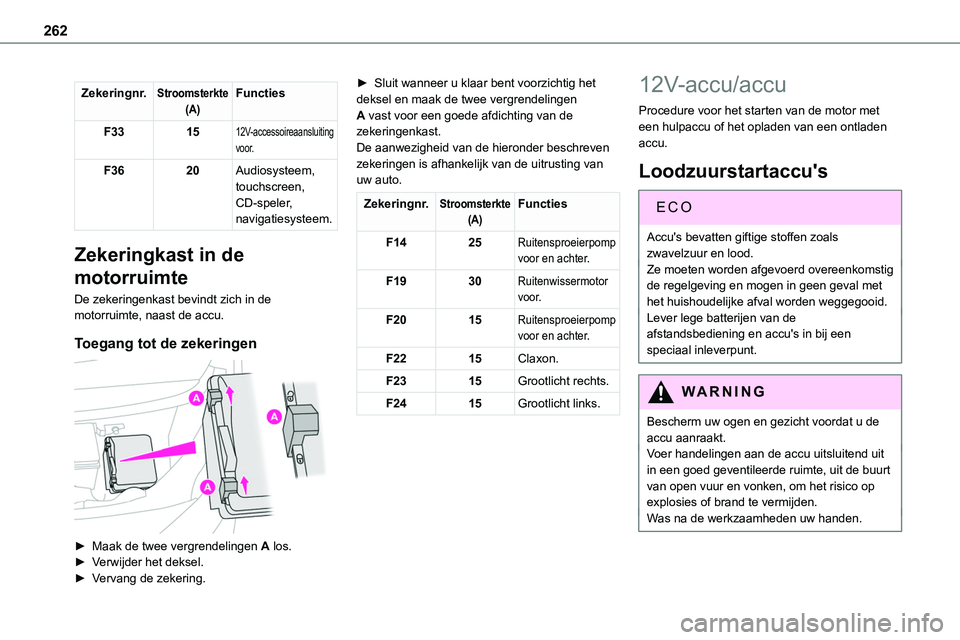

Zekeringkast in de
motorruimte
De zekeringenkast bevindt zich in de motorruimte, naast de accu.
Toegang tot de zekeringen

► Maak de twee vergrendelingen A los.► Verwijder het deksel.► Vervang de zekering.
► Sluit wanneer u klaar bent voorzichtig het deksel en maak de twee vergrendelingen A vast voor een goede afdichting van de zekeringenkast.De aanwezigheid van de hieronder beschreven zekeringen is afhankelijk van de uitrusting van uw auto.
Zekeringnr.Stroomsterkte(A)Functies
F1425Ruitensproeierpomp voor en achter.
F1930Ruitenwissermotor voor.
F2015Ruitensproeierpomp voor en achter.
F2215Claxon.
F2315Grootlicht rechts.
F2415Grootlicht links.
12V-accu/accu
Procedure voor het starten van de motor met een hulpaccu of het opladen van een ontladen accu.
Loodzuurstartaccu's
EC O
Accu's bevatten giftige stoffen zoals zwavelzuur en lood.Ze moeten worden afgevoerd overeenkomstig de regelgeving en mogen in geen geval met het huishoudelijke afval worden weggegooid.Lever lege batterijen van de afstandsbediening en accu's in bij een speciaal inleverpunt.
WARNI NG
Bescherm uw ogen en gezicht voordat u de accu aanraakt.Voer handelingen aan de accu uitsluitend uit in een goed geventileerde ruimte, uit de buurt van open vuur en vonken, om het risico op explosies of brand te vermijden.Was na de werkzaamheden uw handen.

263
In geval van pech
8

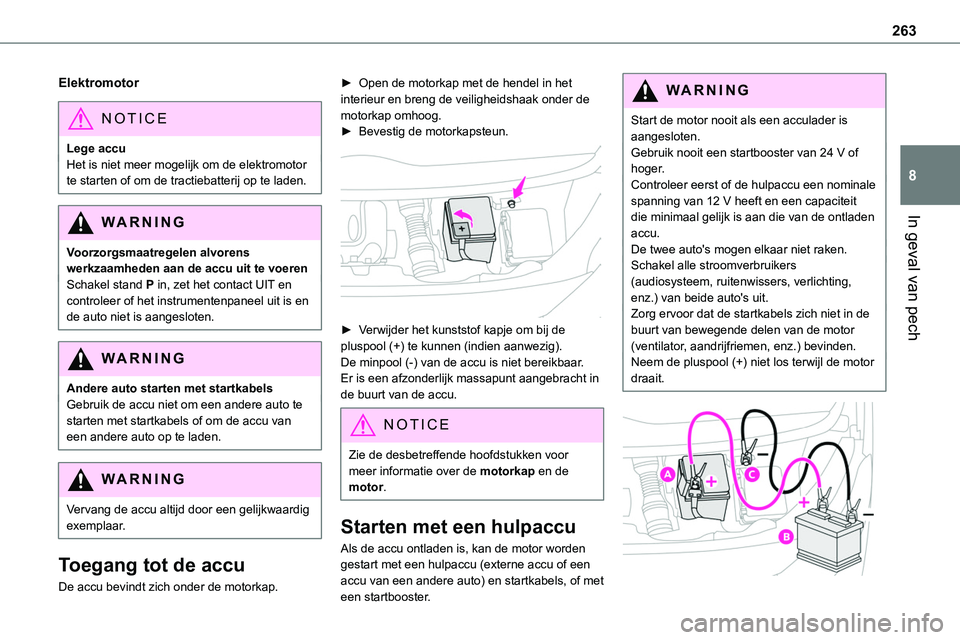

Elektromotor
NOTIC E
Lege accuHet is niet meer mogelijk om de elektromotor te starten of om de tractiebatterij op te laden.
WARNI NG
Voorzorgsmaatregelen alvorens werkzaamheden aan de accu uit te voerenSchakel stand P in, zet het contact UIT en controleer of het instrumentenpaneel uit is en de auto niet is aangesloten.
WARNI NG
Andere auto starten met startkabelsGebruik de accu niet om een andere auto te starten met startkabels of om de accu van een andere auto op te laden.
WARNI NG
Vervang de accu altijd door een gelijkwaardig exemplaar.
Toegang tot de accu
De accu bevindt zich onder de motorkap.
► Open de motorkap met de hendel in het interieur en breng de veiligheidshaak onder de motorkap omhoog.► Bevestig de motorkapsteun.

► Verwijder het kunststof kapje om bij de pluspool (+) te kunnen (indien aanwezig).De minpool (-) van de accu is niet bereikbaar.Er is een afzonderlijk massapunt aangebracht in de buurt van de accu.
NOTIC E
Zie de desbetreffende hoofdstukken voor meer informatie over de motorkap en de motor.
Starten met een hulpaccu
Als de accu ontladen is, kan de motor worden gestart met een hulpaccu (externe accu of een accu van een andere auto) en startkabels, of met
een startbooster.
WARNI NG
Start de motor nooit als een acculader is aangesloten.Gebruik nooit een startbooster van 24 V of hoger.Controleer eerst of de hulpaccu een nominale spanning van 12 V heeft en een capaciteit die minimaal gelijk is aan die van de ontladen
accu.De twee auto's mogen elkaar niet raken.Schakel alle stroomverbruikers (audiosysteem, ruitenwissers, verlichting, enz.) van beide auto's uit.Zorg ervoor dat de startkabels zich niet in de buurt van bewegende delen van de motor (ventilator, aandrijfriemen, enz.) bevinden.Neem de pluspool (+) niet los terwijl de motor draait.

264

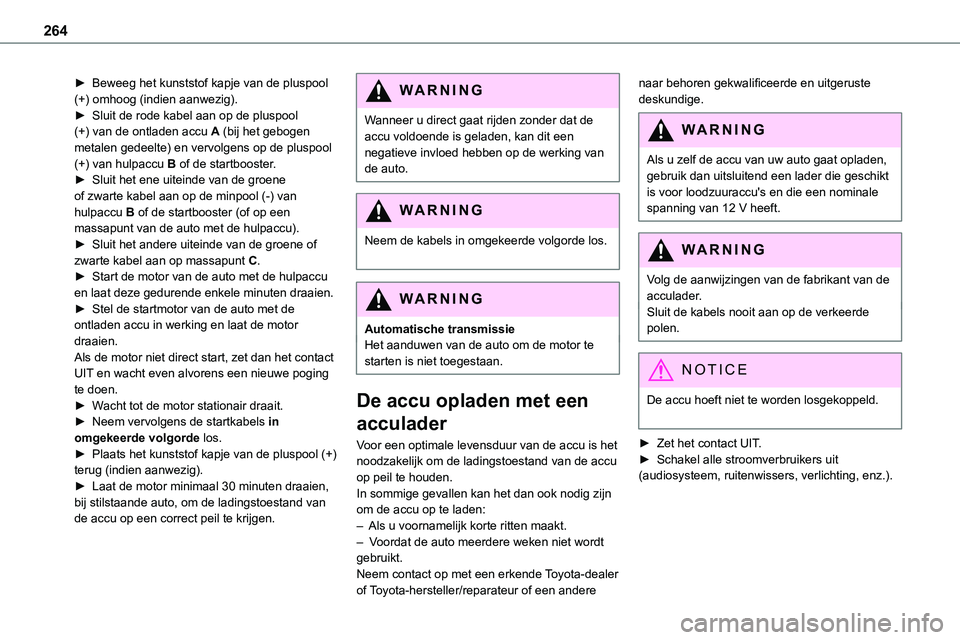

► Beweeg het kunststof kapje van de pluspool (+) omhoog (indien aanwezig).► Sluit de rode kabel aan op de pluspool (+) van de ontladen accu A (bij het gebogen metalen gedeelte) en vervolgens op de pluspool (+) van hulpaccu B of de startbooster.► Sluit het ene uiteinde van de groene of zwarte kabel aan op de minpool (-) van hulpaccu B of de startbooster (of op een
massapunt van de auto met de hulpaccu).► Sluit het andere uiteinde van de groene of zwarte kabel aan op massapunt C.► Start de motor van de auto met de hulpaccu en laat deze gedurende enkele minuten draaien.► Stel de startmotor van de auto met de ontladen accu in werking en laat de motor draaien.Als de motor niet direct start, zet dan het contact UIT en wacht even alvorens een nieuwe poging te doen.► Wacht tot de motor stationair draait.► Neem vervolgens de startkabels in omgekeerde volgorde los.► Plaats het kunststof kapje van de pluspool (+) terug (indien aanwezig).► Laat de motor minimaal 30 minuten draaien, bij stilstaande auto, om de ladingstoestand van de accu op een correct peil te krijgen.
WARNI NG
Wanneer u direct gaat rijden zonder dat de accu voldoende is geladen, kan dit een negatieve invloed hebben op de werking van de auto.
WARNI NG
Neem de kabels in omgekeerde volgorde los.
WARNI NG
Automatische transmissieHet aanduwen van de auto om de motor te starten is niet toegestaan.
De accu opladen met een
acculader
Voor een optimale levensduur van de accu is het noodzakelijk om de ladingstoestand van de accu op peil te houden.In sommige gevallen kan het dan ook nodig zijn om de accu op te laden:– Als u voornamelijk korte ritten maakt.
– Voordat de auto meerdere weken niet wordt gebruikt.Neem contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
WARNI NG
Als u zelf de accu van uw auto gaat opladen, gebruik dan uitsluitend een lader die geschikt is voor loodzuuraccu's en die een nominale spanning van 12 V heeft.
WARNI NG
Volg de aanwijzingen van de fabrikant van de acculader.Sluit de kabels nooit aan op de verkeerde polen.
NOTIC E
De accu hoeft niet te worden losgekoppeld.
► Zet het contact UIT.► Schakel alle stroomverbruikers uit (audiosysteem, ruitenwissers, verlichting, enz.).

265
In geval van pech
8

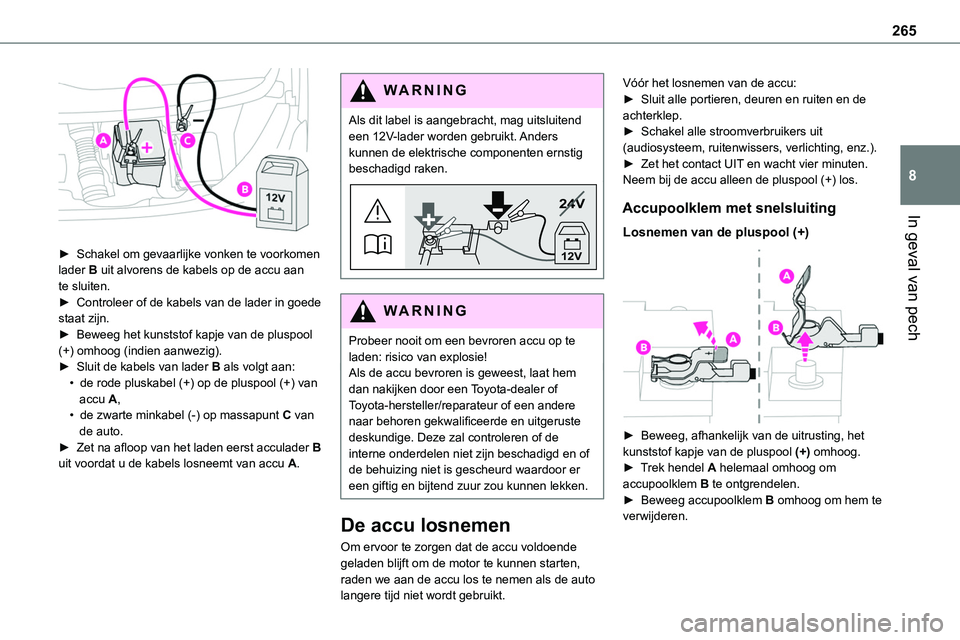

► Schakel om gevaarlijke vonken te voorkomen lader B uit alvorens de kabels op de accu aan te sluiten.► Controleer of de kabels van de lader in goede staat zijn.► Beweeg het kunststof kapje van de pluspool (+) omhoog (indien aanwezig).► Sluit de kabels van lader B als volgt aan:• de rode pluskabel (+) op de pluspool (+) van accu A,• de zwarte minkabel (-) op massapunt C van
de auto.► Zet na afloop van het laden eerst acculader B uit voordat u de kabels losneemt van accu A.
WARNI NG
Als dit label is aangebracht, mag uitsluitend een 12V-lader worden gebruikt. Anders kunnen de elektrische componenten ernstig beschadigd raken.
24V
12V
WARNI NG
Probeer nooit om een bevroren accu op te laden: risico van explosie!Als de accu bevroren is geweest, laat hem dan nakijken door een Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Deze zal controleren of de interne onderdelen niet zijn beschadigd en of de behuizing niet is gescheurd waardoor er een giftig en bijtend zuur zou kunnen lekken.
De accu losnemen
Om ervoor te zorgen dat de accu voldoende geladen blijft om de motor te kunnen starten, raden we aan de accu los te nemen als de auto
langere tijd niet wordt gebruikt.
Vóór het losnemen van de accu:► Sluit alle portieren, deuren en ruiten en de achterklep.► Schakel alle stroomverbruikers uit (audiosysteem, ruitenwissers, verlichting, enz.).► Zet het contact UIT en wacht vier minuten.Neem bij de accu alleen de pluspool (+) los.
Accupoolklem met snelsluiting
Losnemen van de pluspool (+)

► Beweeg, afhankelijk van de uitrusting, het kunststof kapje van de pluspool (+) omhoog.► Trek hendel A helemaal omhoog om accupoolklem B te ontgrendelen.► Beweeg accupoolklem B omhoog om hem te verwijderen.

266

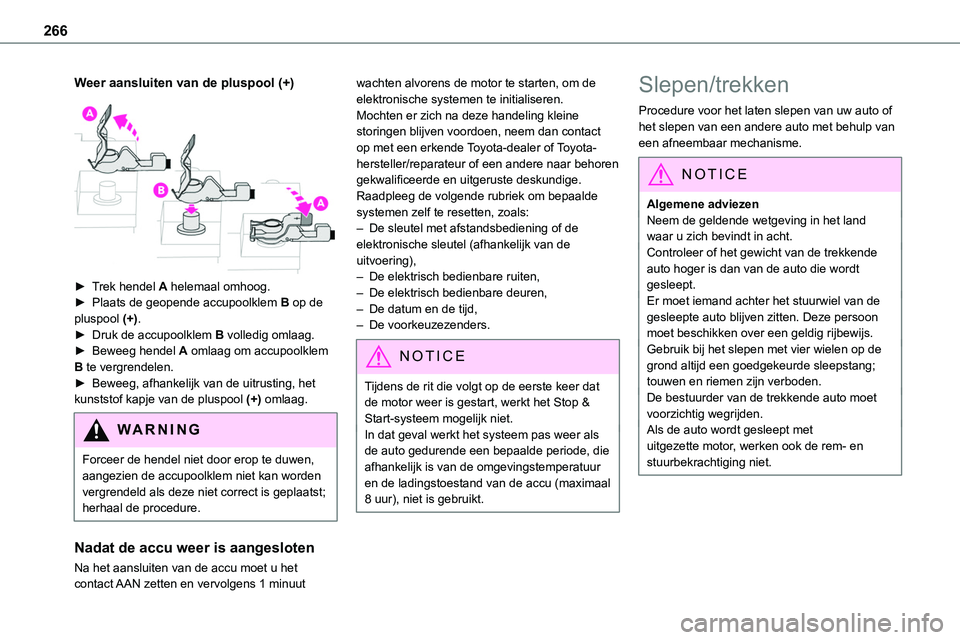

Weer aansluiten van de pluspool (+)

► Trek hendel A helemaal omhoog.► Plaats de geopende accupoolklem B op de pluspool (+).► Druk de accupoolklem B volledig omlaag.► Beweeg hendel A omlaag om accupoolklem B te vergrendelen.► Beweeg, afhankelijk van de uitrusting, het kunststof kapje van de pluspool (+) omlaag.
WARNI NG
Forceer de hendel niet door erop te duwen, aangezien de accupoolklem niet kan worden vergrendeld als deze niet correct is geplaatst; herhaal de procedure.
Nadat de accu weer is aangesloten
Na het aansluiten van de accu moet u het contact AAN zetten en vervolgens 1 minuut
wachten alvorens de motor te starten, om de elektronische systemen te initialiseren.Mochten er zich na deze handeling kleine storingen blijven voordoen, neem dan contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.Raadpleeg de volgende rubriek om bepaalde systemen zelf te resetten, zoals:
– De sleutel met afstandsbediening of de elektronische sleutel (afhankelijk van de uitvoering),– De elektrisch bedienbare ruiten,– De elektrisch bedienbare deuren,– De datum en de tijd,– De voorkeuzezenders.
NOTIC E
Tijdens de rit die volgt op de eerste keer dat de motor weer is gestart, werkt het Stop & Start-systeem mogelijk niet.In dat geval werkt het systeem pas weer als de auto gedurende een bepaalde periode, die afhankelijk is van de omgevingstemperatuur en de ladingstoestand van de accu (maximaal 8 uur), niet is gebruikt.
Slepen/trekken
Procedure voor het laten slepen van uw auto of het slepen van een andere auto met behulp van een afneembaar mechanisme.
NOTIC E
Algemene adviezenNeem de geldende wetgeving in het land
waar u zich bevindt in acht.Controleer of het gewicht van de trekkende auto hoger is dan van de auto die wordt gesleept.Er moet iemand achter het stuurwiel van de gesleepte auto blijven zitten. Deze persoon moet beschikken over een geldig rijbewijs.Gebruik bij het slepen met vier wielen op de grond altijd een goedgekeurde sleepstang; touwen en riemen zijn verboden.De bestuurder van de trekkende auto moet voorzichtig wegrijden.Als de auto wordt gesleept met uitgezette motor, werken ook de rem- en stuurbekrachtiging niet.

267
In geval van pech
8
WARNI NG
Schakel in de volgende gevallen een professioneel bergingsbedrijf in:– als de auto is gestrand op de autosnelweg of autoweg;– als het niet mogelijk is de transmissie in de neutraalstand te zetten, het stuurslot te ontgrendelen of de parkeerrem te
deactiveren;– bij een auto met een automatische transmissie: het is niet mogelijk de auto met draaiende motor te slepen;– bij het slepen met slechts twee wielen op de grond;– bij een auto met vierwielaandrijving;– als er geen goedgekeurde sleepstang beschikbaar is.
WARNI NG
Voordat u gaat slepen, moet de auto in de vrijloop worden gezet.Zie het desbetreffende hoofdstuk voor meer informatie over het in de vrijloop zetten van de auto.
NOTIC E
ElektromotorEen elektrische auto mag nooit worden gebruikt om een andere auto te slepen.Hij mag echter wel worden gebruikt om een auto uit een geul te trekken.
WARNI NG
Zet bij een handgeschakelde transmissie de selectiehendel in de neutraalstand.Zet bij een automatische transmissie de keuzeschakelaar in stand N.Als u zich hier niet aan houdt, is het mogelijk dat bepaalde onderdelen van het remsysteem beschadigd raken en dat de rembekrachtiger
na het starten niet meer werkt.
Voorwaarden voor het slepen
Type auto(motor/transmissie)Voorwielen op de grondAchterwielen op de grondAutoambulanceVier wielen op de grond met sleepstang
Verbrandingsmotor/handgeschakeld








Verbrandingsmotor/automatisch







Elektrisch

268
NOTIC E
Als de accu of de elektrisch bedienbare parkeerrem defect is, moet de auto door een professional op een autoambulance worden vervoerd (behalve uitvoeringen met een handgeschakelde transmissie).

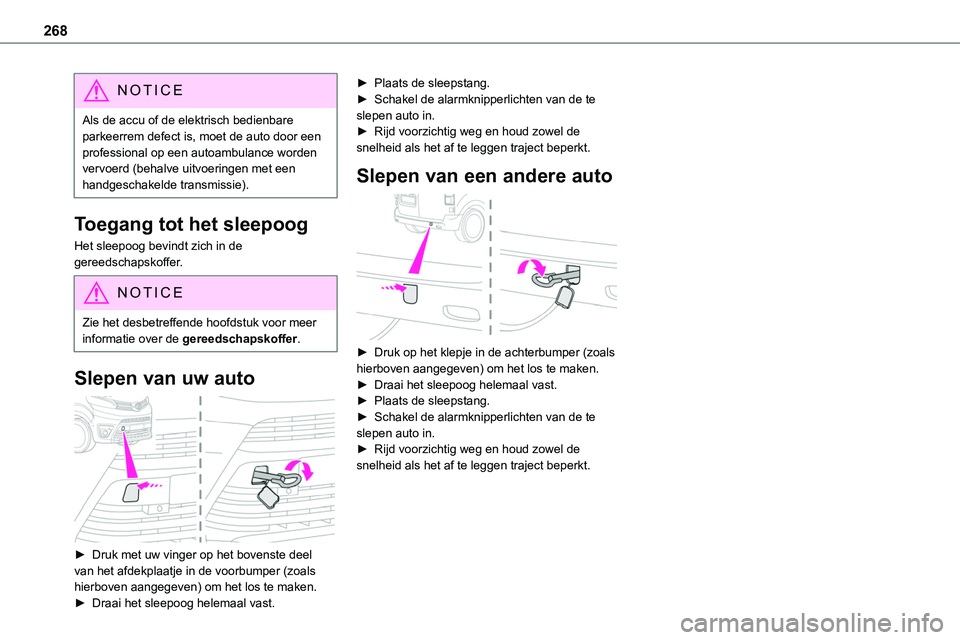

Toegang tot het sleepoog
Het sleepoog bevindt zich in de gereedschapskoffer.
NOTIC E
Zie het desbetreffende hoofdstuk voor meer informatie over de gereedschapskoffer.
Slepen van uw auto

► Druk met uw vinger op het bovenste deel van het afdekplaatje in de voorbumper (zoals
hierboven aangegeven) om het los te maken.► Draai het sleepoog helemaal vast.
► Plaats de sleepstang.► Schakel de alarmknipperlichten van de te slepen auto in.► Rijd voorzichtig weg en houd zowel de snelheid als het af te leggen traject beperkt.
Slepen van een andere auto

► Druk op het klepje in de achterbumper (zoals hierboven aangegeven) om het los te maken.► Draai het sleepoog helemaal vast.► Plaats de sleepstang.► Schakel de alarmknipperlichten van de te
slepen auto in.► Rijd voorzichtig weg en houd zowel de snelheid als het af te leggen traject beperkt.

269
Technische gegevens
9

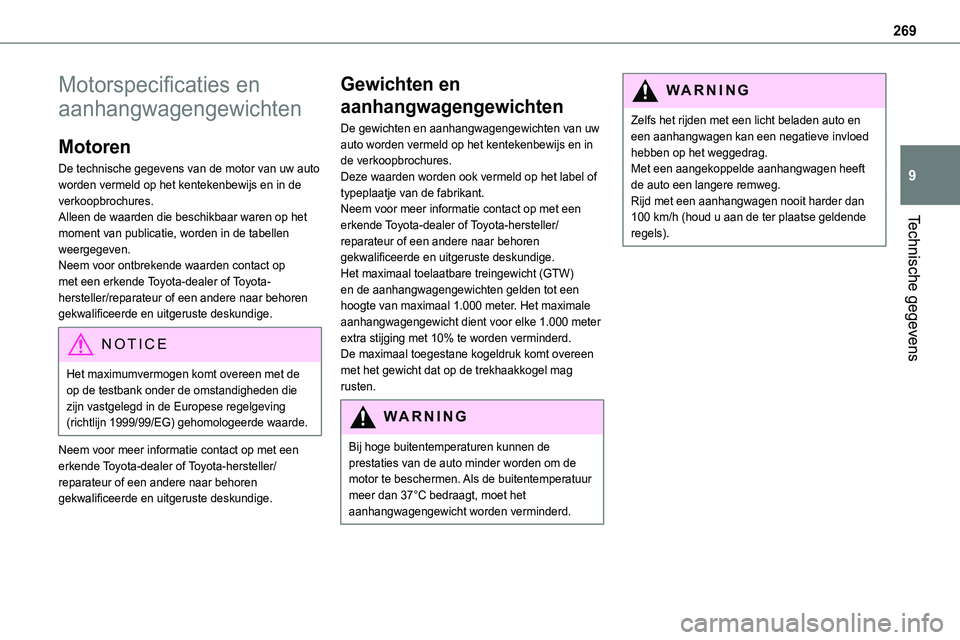

Motorspecificaties en
aanhangwagengewichten
Motoren
De technische gegevens van de motor van uw auto worden vermeld op het kentekenbewijs en in de verkoopbrochures.Alleen de waarden die beschikbaar waren op het
moment van publicatie, worden in de tabellen weergegeven.Neem voor ontbrekende waarden contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
NOTIC E
Het maximumvermogen komt overeen met de op de testbank onder de omstandigheden die zijn vastgelegd in de Europese regelgeving (richtlijn 1999/99/EG) gehomologeerde waarde.
Neem voor meer informatie contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Gewichten en
aanhangwagengewichten
De gewichten en aanhangwagengewichten van uw auto worden vermeld op het kentekenbewijs en in de verkoopbrochures.Deze waarden worden ook vermeld op het label of typeplaatje van de fabrikant.Neem voor meer informatie contact op met een
erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.Het maximaal toelaatbare treingewicht (GTW) en de aanhangwagengewichten gelden tot een hoogte van maximaal 1.000 meter. Het maximale aanhangwagengewicht dient voor elke 1.000 meter extra stijging met 10% te worden verminderd.De maximaal toegestane kogeldruk komt overeen met het gewicht dat op de trekhaakkogel mag rusten.
WARNI NG
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur meer dan 37°C bedraagt, moet het aanhangwagengewicht worden verminderd.
WARNI NG
Zelfs het rijden met een licht beladen auto en een aanhangwagen kan een negatieve invloed hebben op het weggedrag.Met een aangekoppelde aanhangwagen heeft de auto een langere remweg.Rijd met een aanhangwagen nooit harder dan 100 km/h (houd u aan de ter plaatse geldende
regels).

270

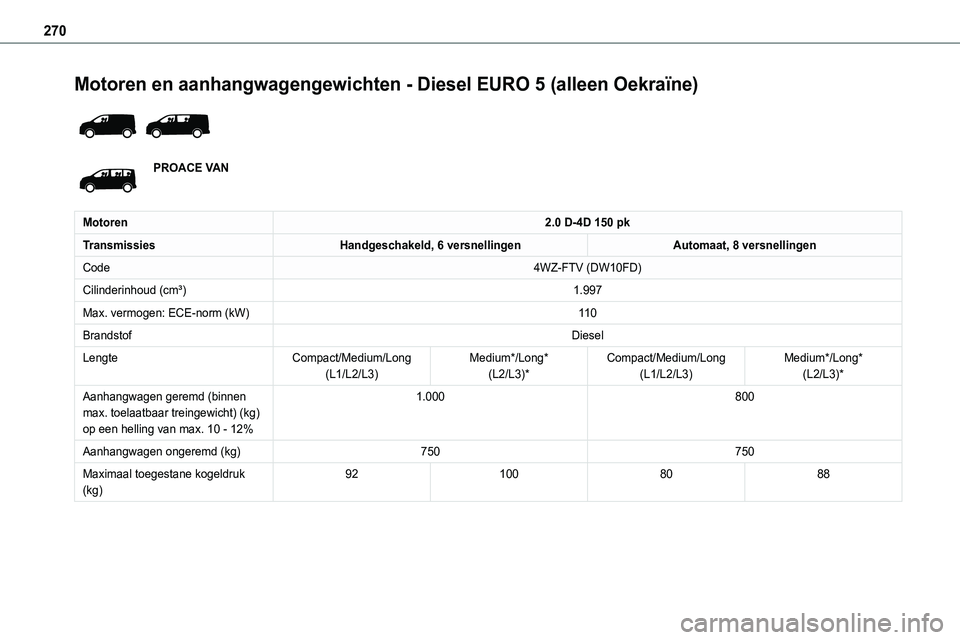

Motoren en aanhangwagengewichten - Diesel EURO 5 (alleen Oekraïne)

PROACE VAN
Motoren2.0 D-4D 150 pk
TransmissiesHandgeschakeld, 6 versnellingenAutomaat, 8 versnellingen
Code4WZ-FTV (DW10FD)
Cilinderinhoud (cm³)1.997
Max. vermogen: ECE-norm (kW)11 0
BrandstofDiesel
LengteCompact/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Compact/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Aanhangwagen geremd (binnen max. toelaatbaar treingewicht) (kg)op een helling van max. 10 - 12%
1.000800
Aanhangwagen ongeremd (kg)750750
Maximaal toegestane kogeldruk (kg)921008088
