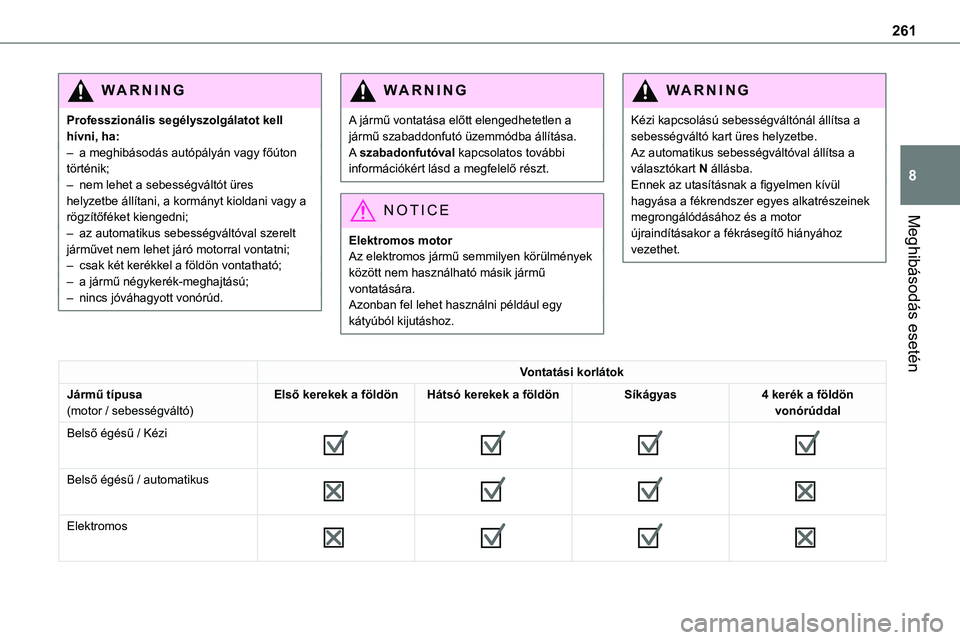

Meghibásodás esetén
8
WARNI NG
Professzionális segélyszolgálatot kell hívni, ha:– a meghibásodás autópályán vagy főúton történik;– nem lehet a sebességváltót üres helyzetbe állítani, a kormányt kioldani vagy a rögzítőféket kiengedni;
– az automatikus sebességváltóval szerelt járművet nem lehet járó motorral vontatni;– csak két kerékkel a földön vontatható;– a jármű négykerék-meghajtású;– nincs jóváhagyott vonórúd.
WARNI NG
A jármű vontatása előtt elengedhetetlen a jármű szabaddonfutó üzemmódba állítása.A szabadonfutóval kapcsolatos további információkért lásd a megfelelő részt.
NOTIC E
Elektromos motorAz elektromos jármű semmilyen körülmények között nem használható másik jármű vontatására.Azonban fel lehet használni például egy kátyúból kijutáshoz.
WARNI NG
Kézi kapcsolású sebességváltónál állítsa a sebességváltó kart üres helyzetbe.Az automatikus sebességváltóval állítsa a választókart N állásba.Ennek az utasításnak a figyelmen kívül hagyása a fékrendszer egyes alkatrészeinek megrongálódásához és a motor
újraindításakor a fékrásegítő hiányához vezethet.
Vontatási korlátok
Jármű típusa(motor / sebességváltó)Első kerekek a földönHátsó kerekek a földönSíkágyas4 kerék a földön vonórúddal
Belső égésű / Kézi
Belső égésű / automatikus
Elektromos
Page 262 of 360

262
NOTIC E
Az akkumulátor vagy az elektromos kézifék meghibásodása esetén alapvető fontosságú, hogy hívjon a szakembert síkágyas mentő járművel (kivéve a kézi sebességváltót).

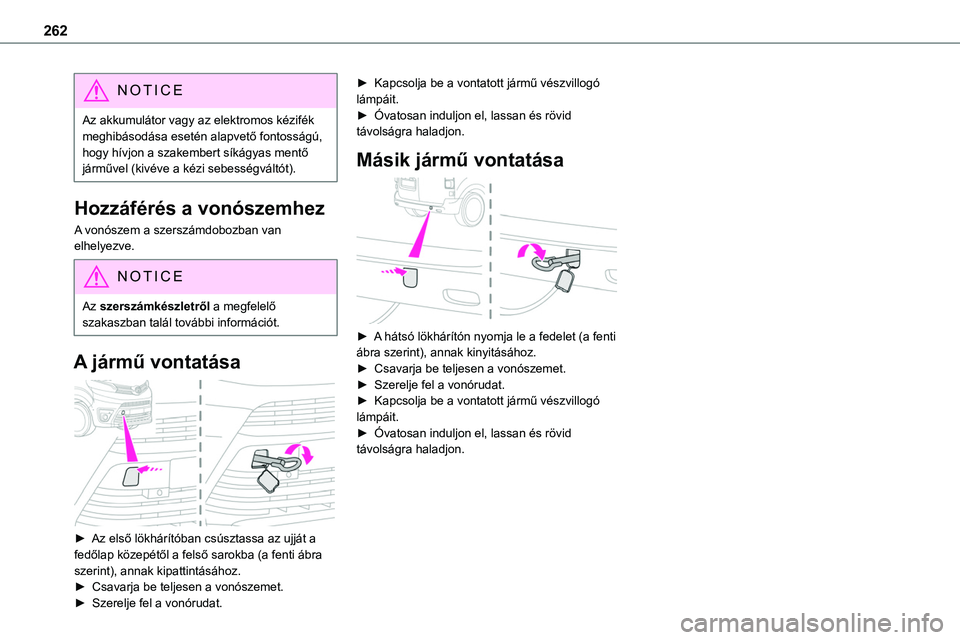

Hozzáférés a vonószemhez
A vonószem a szerszámdobozban van elhelyezve.
NOTIC E
Az szerszámkészletről a megfelelő szakaszban talál további információt.
A jármű vontatása
► Az első lökhárítóban csúsztassa az ujját a fedőlap közepétől a felső sarokba (a fenti ábra szerint), annak kipattintásához.
► Csavarja be teljesen a vonószemet.► Szerelje fel a vonórudat.
► Kapcsolja be a vontatott jármű vészvillogó lámpáit.► Óvatosan induljon el, lassan és rövid távolságra haladjon.
Másik jármű vontatása
► A hátsó lökhárítón nyomja le a fedelet (a fenti ábra szerint), annak kinyitásához.► Csavarja be teljesen a vonószemet.► Szerelje fel a vonórudat.► Kapcsolja be a vontatott jármű vészvillogó lámpáit.
► Óvatosan induljon el, lassan és rövid távolságra haladjon.
Page 263 of 360

263
Műszaki adatok
9

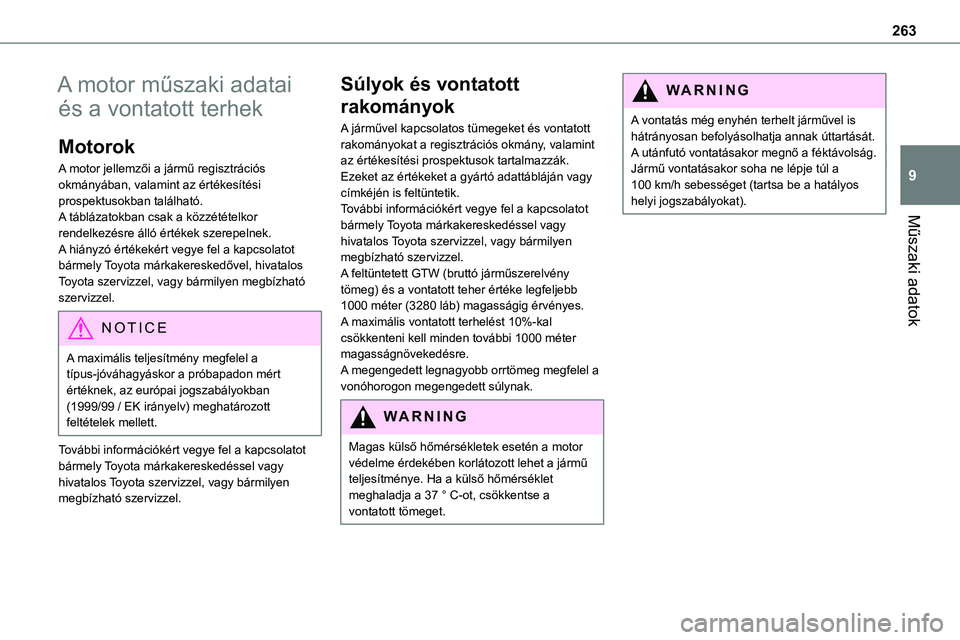

A motor műszaki adatai
és a vontatott terhek
Motorok
A motor jellemzői a jármű regisztrációs okmányában, valamint az értékesítési prospektusokban található.A táblázatokban csak a közzétételkor
rendelkezésre álló értékek szerepelnek.A hiányzó értékekért vegye fel a kapcsolatot bármely Toyota márkakereskedővel, hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
NOTIC E
A maximális teljesítmény megfelel a típus-jóváhagyáskor a próbapadon mért értéknek, az európai jogszabályokban (1999/99 / EK irányelv) meghatározott feltételek mellett.
További információkért vegye fel a kapcsolatot bármely Toyota márkakereskedéssel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
Súlyok és vontatott
rakományok
A járművel kapcsolatos tümegeket és vontatott rakományokat a regisztrációs okmány, valamint az értékesítési prospektusok tartalmazzák.Ezeket az értékeket a gyártó adattábláján vagy címkéjén is feltüntetik.További információkért vegye fel a kapcsolatot
bármely Toyota márkakereskedéssel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.A feltüntetett GTW (bruttó járműszerelvény tömeg) és a vontatott teher értéke legfeljebb 1000 méter (3280 láb) magasságig érvényes. A maximális vontatott terhelést 10%-kal csökkenteni kell minden további 1000 méter magasságnövekedésre.A megengedett legnagyobb orrtömeg megfelel a vonóhorogon megengedett súlynak.
WARNI NG
Magas külső hőmérsékletek esetén a motor védelme érdekében korlátozott lehet a jármű teljesítménye. Ha a külső hőmérséklet meghaladja a 37 ° C-ot, csökkentse a vontatott tömeget.
WARNI NG
A vontatás még enyhén terhelt járművel is hátrányosan befolyásolhatja annak úttartását.A utánfutó vontatásakor megnő a féktávolság.Jármű vontatásakor soha ne lépje túl a 100 km/h sebességet (tartsa be a hatályos helyi jogszabályokat).
Page 264 of 360

264

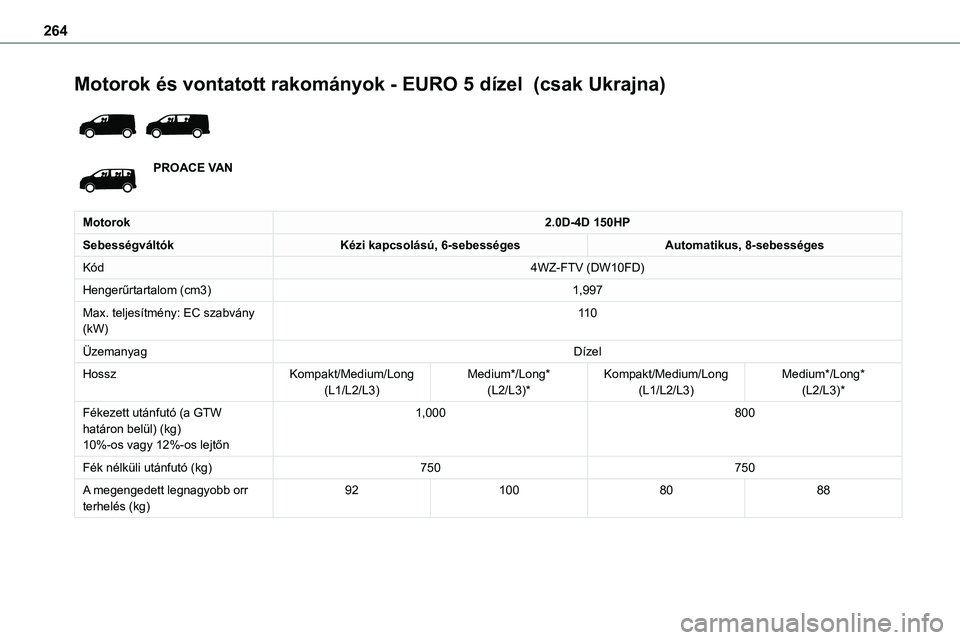

Motorok és vontatott rakományok - EURO 5 dízel (csak Ukrajna)
PROACE VAN
Motorok2.0D-4D 150HP
SebességváltókKézi kapcsolású, 6-sebességesAutomatikus, 8-sebességes
Kód4WZ-FTV (DW10FD)
Hengerűrtartalom (cm3)1,997
Max. teljesítmény: EC szabvány (kW)11 0
ÜzemanyagDízel
HosszKompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn
1,000800
Fék nélküli utánfutó (kg)750750
A megengedett legnagyobb orr terhelés (kg)921008088
Page 265 of 360

265
Műszaki adatok
9
Motorok és vontatott rakományok - EURO 6.3 dízel
PROACE VAN
Motorok1.5D-4D 100HP1.5D-4D 120HP
SebességváltókKézi kapcsolású, 6-sebességesKézi kapcsolású, 6-sebességes
Kód5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)
Hengerűrtartalom (cm3)1,4991,499
Max. teljesítmény: EC szabvány (kW)7588
ÜzemanyagDízelDízel
HosszKompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn
1,0001,000
Fék nélküli utánfutó (kg)750750
A megengedett legnagyobb orr terhelés (kg)72807280
* Megnövelt terhelhetőség.
Page 266 of 360

266

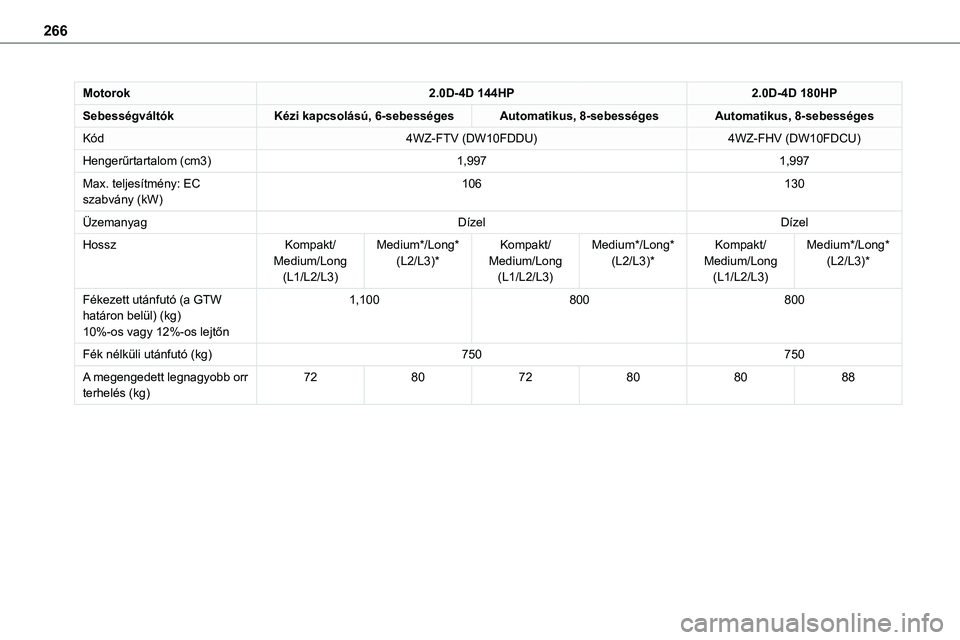

Motorok2.0D-4D 144HP2.0D-4D 180HP
SebességváltókKézi kapcsolású, 6-sebességesAutomatikus, 8-sebességesAutomatikus, 8-sebességes
Kód4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Hengerűrtartalom (cm3)1,9971,997
Max. teljesítmény: EC szabvány (kW)106130
ÜzemanyagDízelDízel
HosszKompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn
1,100800800
Fék nélküli utánfutó (kg)750750
A megengedett legnagyobb orr terhelés (kg)728072808088
Page 267 of 360

267
Műszaki adatok
9

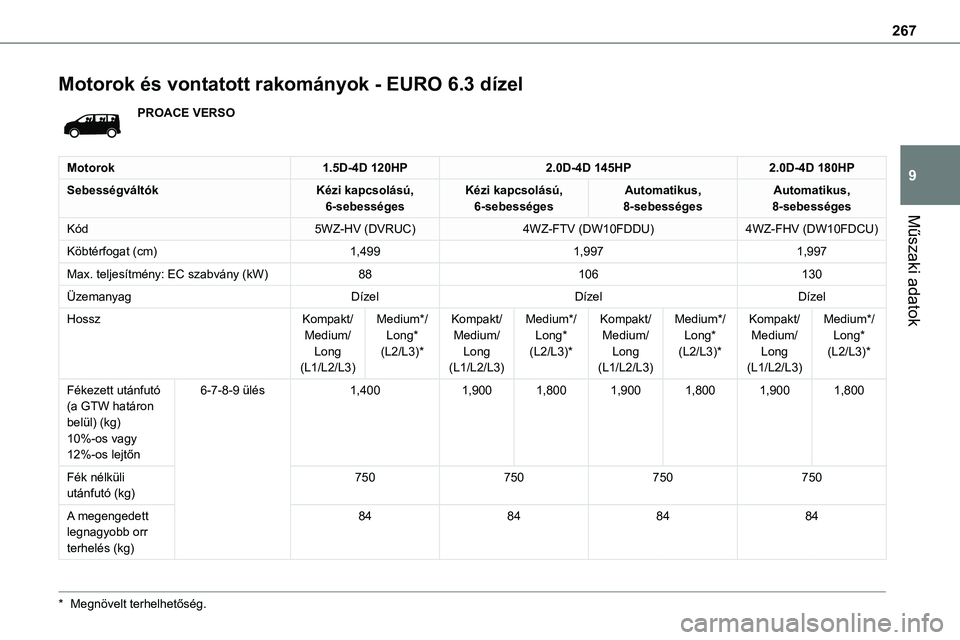

Motorok és vontatott rakományok - EURO 6.3 dízel
PROACE VERSO
Motorok1.5D-4D 120HP2.0D-4D 145HP2.0D-4D 180HP
SebességváltókKézi kapcsolású, 6-sebességesKézi kapcsolású, 6-sebességesAutomatikus, 8-sebességesAutomatikus, 8-sebességes
Kód5WZ-HV (DVRUC)4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Köbtérfogat (cm)1,4991,9971,997
Max. teljesítmény: EC szabvány (kW)88106130
ÜzemanyagDízelDízelDízel
HosszKompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn
6-7-8-9 ülés1,4001,9001,8001,9001,8001,9001,800
Fék nélküli utánfutó (kg)750750750750
A megengedett legnagyobb orr terhelés (kg)
84848484
* Megnövelt terhelhetőség.
Page 268 of 360

268

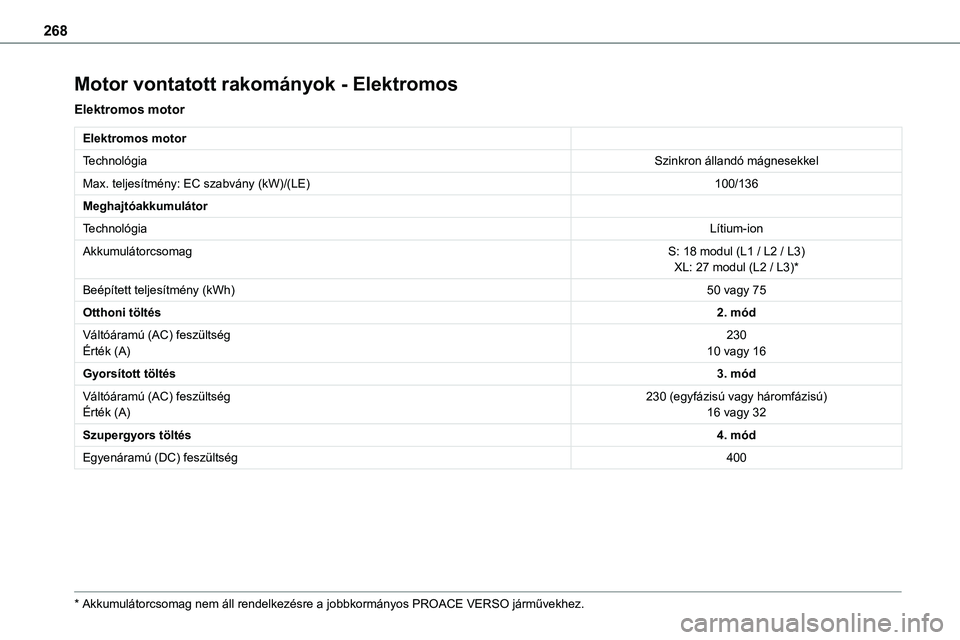

Motor vontatott rakományok - Elektromos
Elektromos motor
Elektromos motor
TechnológiaSzinkron állandó mágnesekkel
Max. teljesítmény: EC szabvány (kW)/(LE)100/136
Meghajtóakkumulátor
TechnológiaLítium-ion
AkkumulátorcsomagS: 18 modul (L1 / L2 / L3)XL: 27 modul (L2 / L3)*
Beépített teljesítmény (kWh)50 vagy 75
Otthoni töltés2. mód
Váltóáramú (AC) feszültségÉrték (A)23010 vagy 16
Gyorsított töltés3. mód
Váltóáramú (AC) feszültségÉrték (A)230 (egyfázisú vagy háromfázisú)16 vagy 32
Szupergyors töltés4. mód
Egyenáramú (DC) feszültség400
* Akkumulátorcsomag nem áll rendelkezésre a jobbkormányos PROACE VERSO járművekhez.
Page 269 of 360

269
Műszaki adatok
9

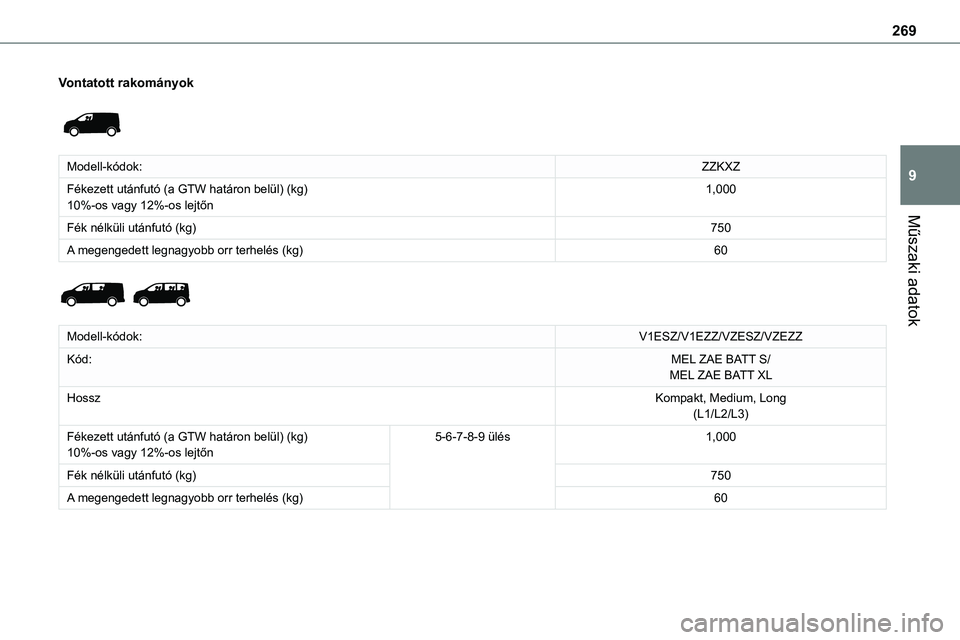

Vontatott rakományok
Modell-kódok:ZZKXZ
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn1,000
Fék nélküli utánfutó (kg)750
A megengedett legnagyobb orr terhelés (kg)60
Modell-kódok:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kód:MEL ZAE BATT S/MEL ZAE BATT XL
HosszKompakt, Medium, Long(L1/L2/L3)
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn5-6-7-8-9 ülés1,000
Fék nélküli utánfutó (kg)750
A megengedett legnagyobb orr terhelés (kg)60
Page 270 of 360

270

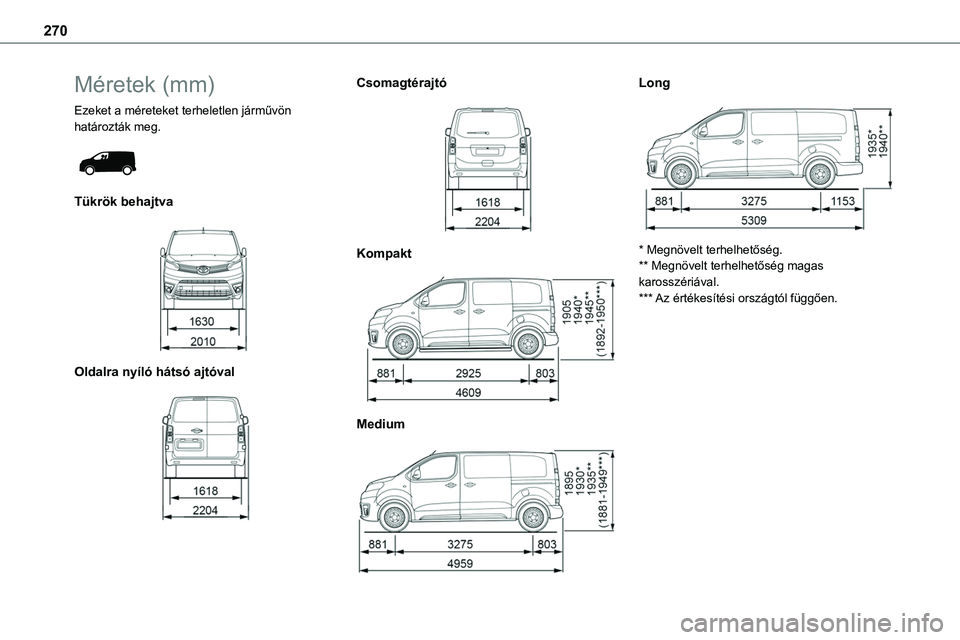

Méretek (mm)
Ezeket a méreteket terheletlen járművön határozták meg.
Tükrök behajtva
Oldalra nyíló hátsó ajtóval
Csomagtérajtó
Kompakt
Medium
Long
* Megnövelt terhelhetőség.** Megnövelt terhelhetőség magas karosszériával.*** Az értékesítési országtól függően.
