TOYOTA PROACE 2022 Kezelési útmutató (in Hungarian)

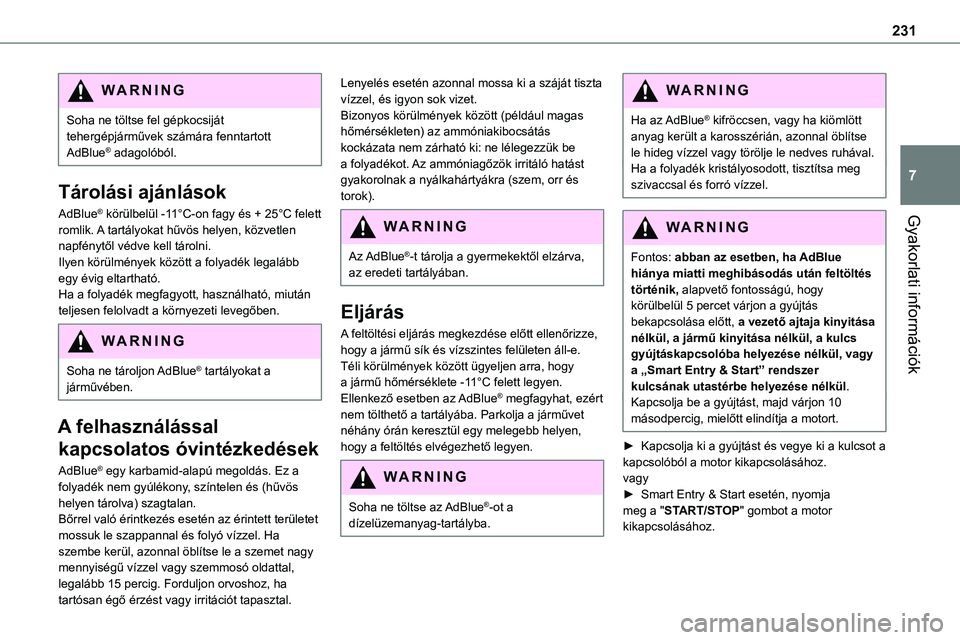

231
Gyakorlati információk
7
WARNI NG
Soha ne töltse fel gépkocsiját tehergépjárművek számára fenntartott AdBlue® adagolóból.
Tárolási ajánlások
AdBlue® körülbelül -11°C-on fagy és + 25°C felett
romlik. A tartályokat hűvös helyen, közvetlen napfénytől védve kell tárolni.Ilyen körülmények között a folyadék legalább egy évig eltartható.Ha a folyadék megfagyott, használható, miután teljesen felolvadt a környezeti levegőben.
WARNI NG
Soha ne tároljon AdBlue® tartályokat a járművében.
A felhasználással
kapcsolatos óvintézkedések
AdBlue® egy karbamid-alapú megoldás. Ez a folyadék nem gyúlékony, színtelen és (hűvös helyen tárolva) szagtalan.Bőrrel való érintkezés esetén az érintett területet
mossuk le szappannal és folyó vízzel. Ha szembe kerül, azonnal öblítse le a szemet nagy mennyiségű vízzel vagy szemmosó oldattal, legalább 15 percig. Forduljon orvoshoz, ha tartósan égő érzést vagy irritációt tapasztal.
Lenyelés esetén azonnal mossa ki a száját tiszta vízzel, és igyon sok vizet.Bizonyos körülmények között (például magas hőmérsékleten) az ammóniakibocsátás kockázata nem zárható ki: ne lélegezzük be a folyadékot. Az ammóniagőzök irritáló hatást gyakorolnak a nyálkahártyákra (szem, orr és torok).
WARNI NG
Az AdBlue®-t tárolja a gyermekektől elzárva, az eredeti tartályában.
Eljárás
A feltöltési eljárás megkezdése előtt ellenőrizze, hogy a jármű sík és vízszintes felületen áll-e.Téli körülmények között ügyeljen arra, hogy a jármű hőmérséklete -11°C felett legyen. Ellenkező esetben az AdBlue® megfagyhat, ezért nem tölthető a tartályába. Parkolja a járművet néhány órán keresztül egy melegebb helyen, hogy a feltöltés elvégezhető legyen.
WARNI NG
Soha ne töltse az AdBlue®-ot a dízelüzemanyag-tartályba.
WARNI NG
Ha az AdBlue® kifröccsen, vagy ha kiömlött anyag került a karosszérián, azonnal öblítse le hideg vízzel vagy törölje le nedves ruhával.Ha a folyadék kristályosodott, tisztítsa meg szivaccsal és forró vízzel.
WARNI NG
Fontos: abban az esetben, ha AdBlue hiánya miatti meghibásodás után feltöltés történik, alapvető fontosságú, hogy körülbelül 5 percet várjon a gyújtás bekapcsolása előtt, a vezető ajtaja kinyitása nélkül, a jármű kinyitása nélkül, a kulcs gyújtáskapcsolóba helyezése nélkül, vagy a „Smart Entry & Start” rendszer kulcsának utastérbe helyezése nélkül.Kapcsolja be a gyújtást, majd várjon 10 másodpercig, mielőtt elindítja a motort.
► Kapcsolja ki a gyújtást és vegye ki a kulcsot a kapcsolóból a motor kikapcsolásához.vagy► Smart Entry & Start esetén, nyomja meg a "START/STOP" gombot a motor kikapcsolásához.

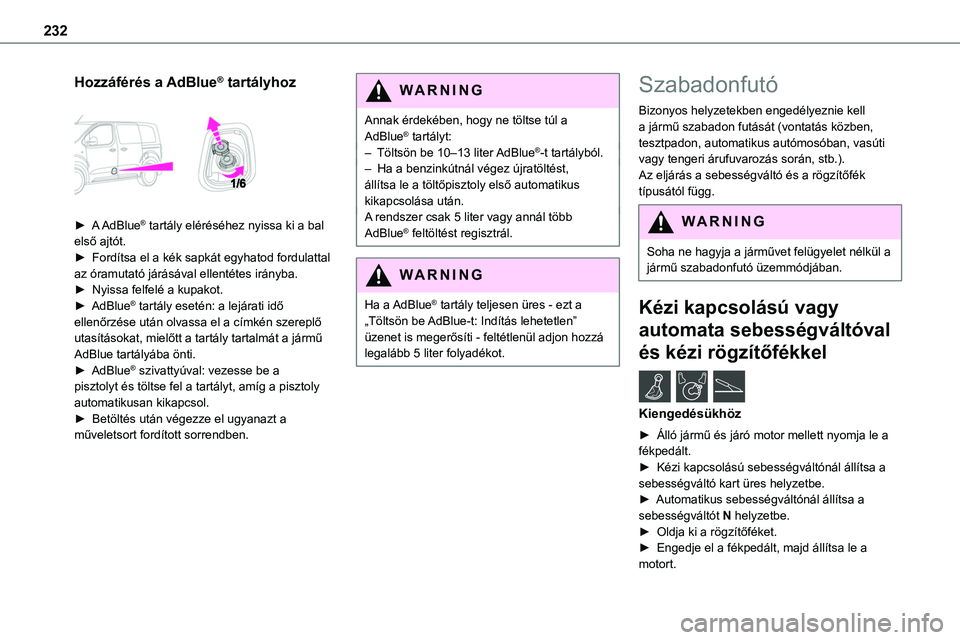

232
Hozzáférés a AdBlue® tartályhoz

► A AdBlue® tartály eléréséhez nyissa ki a bal első ajtót.► Fordítsa el a kék sapkát egyhatod fordulattal az óramutató járásával ellentétes irányba.► Nyissa felfelé a kupakot.► AdBlue® tartály esetén: a lejárati idő ellenőrzése után olvassa el a címkén szereplő utasításokat, mielőtt a tartály tartalmát a jármű AdBlue tartályába önti.► AdBlue® szivattyúval: vezesse be a pisztolyt és töltse fel a tartályt, amíg a pisztoly automatikusan kikapcsol.► Betöltés után végezze el ugyanazt a műveletsort fordított sorrendben.
WARNI NG
Annak érdekében, hogy ne töltse túl a AdBlue® tartályt:– Töltsön be 10–13 liter AdBlue®-t tartályból.– Ha a benzinkútnál végez újratöltést, állítsa le a töltőpisztoly első automatikus kikapcsolása után.A rendszer csak 5 liter vagy annál több
AdBlue® feltöltést regisztrál.
WARNI NG
Ha a AdBlue® tartály teljesen üres - ezt a „Töltsön be AdBlue-t: Indítás lehetetlen” üzenet is megerősíti - feltétlenül adjon hozzá legalább 5 liter folyadékot.
Szabadonfutó
Bizonyos helyzetekben engedélyeznie kell a jármű szabadon futását (vontatás közben, tesztpadon, automatikus autómosóban, vasúti vagy tengeri árufuvarozás során, stb.).Az eljárás a sebességváltó és a rögzítőfék típusától függ.
WARNI NG
Soha ne hagyja a járművet felügyelet nélkül a jármű szabadonfutó üzemmódjában.
Kézi kapcsolású vagy
automata sebességváltóval
és kézi rögzítőfékkel /
Kiengedésükhöz
► Álló jármű és járó motor mellett nyomja le a fékpedált.► Kézi kapcsolású sebességváltónál állítsa a sebességváltó kart üres helyzetbe.► Automatikus sebességváltónál állítsa a sebességváltót N helyzetbe.► Oldja ki a rögzítőféket.
► Engedje el a fékpedált, majd állítsa le a motort.

233

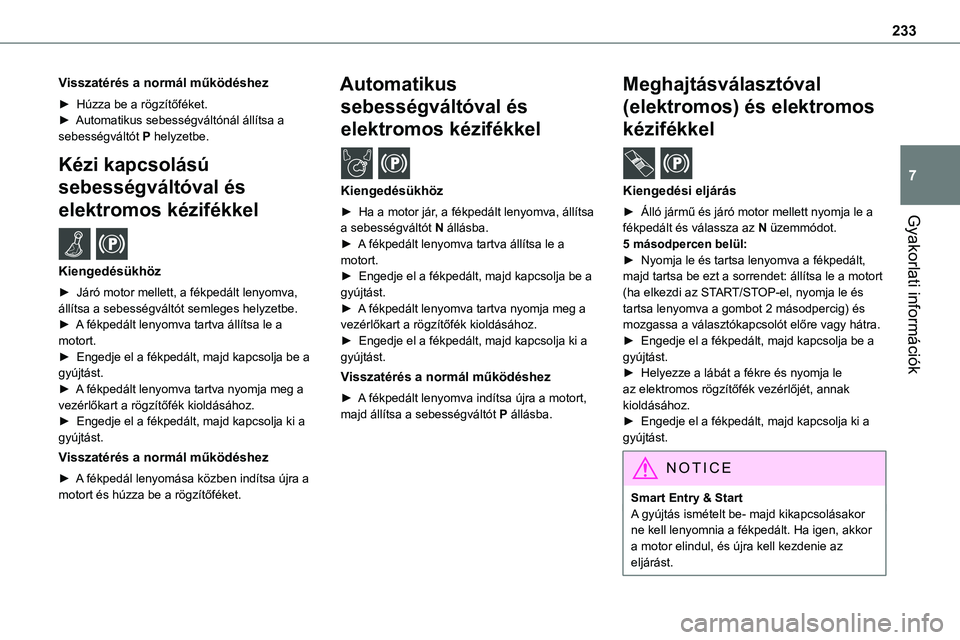

Gyakorlati információk
7
Visszatérés a normál működéshez
► Húzza be a rögzítőféket.► Automatikus sebességváltónál állítsa a sebességváltót P helyzetbe.
Kézi kapcsolású
sebességváltóval és
elektromos kézifékkel /
Kiengedésükhöz
► Járó motor mellett, a fékpedált lenyomva, állítsa a sebességváltót semleges helyzetbe.► A fékpedált lenyomva tartva állítsa le a motort.► Engedje el a fékpedált, majd kapcsolja be a gyújtást.► A fékpedált lenyomva tartva nyomja meg a vezérlőkart a rögzítőfék kioldásához.► Engedje el a fékpedált, majd kapcsolja ki a gyújtást.
Visszatérés a normál működéshez
► A fékpedál lenyomása közben indítsa újra a motort és húzza be a rögzítőféket.
Automatikus
sebességváltóval és
elektromos kézifékkel /
Kiengedésükhöz
► Ha a motor jár, a fékpedált lenyomva, állítsa
a sebességváltót N állásba.► A fékpedált lenyomva tartva állítsa le a motort.► Engedje el a fékpedált, majd kapcsolja be a gyújtást.► A fékpedált lenyomva tartva nyomja meg a vezérlőkart a rögzítőfék kioldásához.► Engedje el a fékpedált, majd kapcsolja ki a gyújtást.
Visszatérés a normál működéshez
► A fékpedált lenyomva indítsa újra a motort, majd állítsa a sebességváltót P állásba.
Meghajtásválasztóval
(elektromos) és elektromos
kézifékkel /
Kiengedési eljárás
► Álló jármű és járó motor mellett nyomja le a
fékpedált és válassza az N üzemmódot.5 másodpercen belül:► Nyomja le és tartsa lenyomva a fékpedált, majd tartsa be ezt a sorrendet: állítsa le a motort (ha elkezdi az START/STOP-el, nyomja le és tartsa lenyomva a gombot 2 másodpercig) és mozgassa a választókapcsolót előre vagy hátra.► Engedje el a fékpedált, majd kapcsolja be a gyújtást.► Helyezze a lábát a fékre és nyomja le az elektromos rögzítőfék vezérlőjét, annak kioldásához.► Engedje el a fékpedált, majd kapcsolja ki a gyújtást.
NOTIC E
Smart Entry & StartA gyújtás ismételt be- majd kikapcsolásakor ne kell lenyomnia a fékpedált. Ha igen, akkor
a motor elindul, és újra kell kezdenie az eljárást.

234

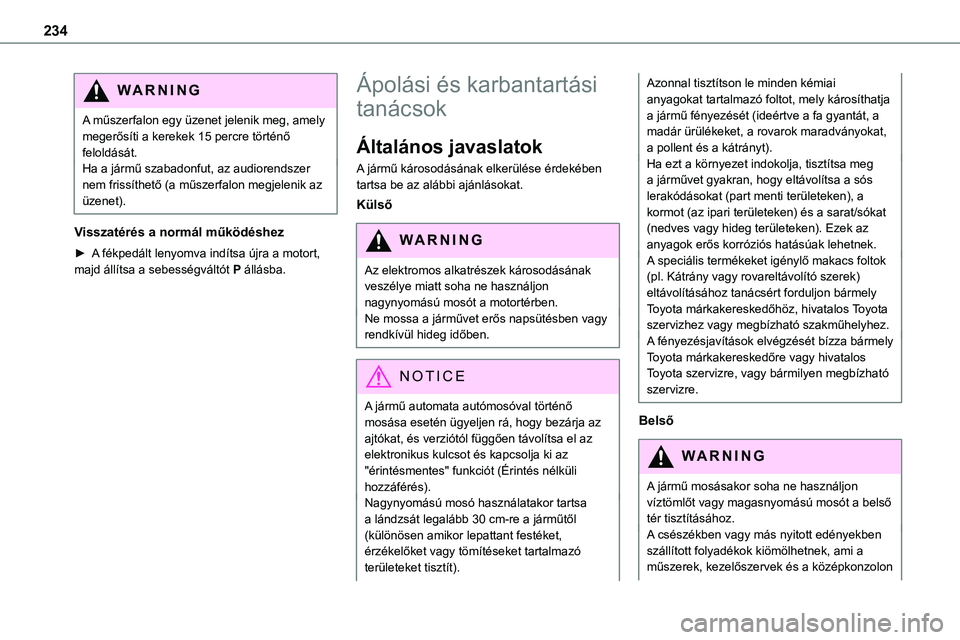

WARNI NG
A műszerfalon egy üzenet jelenik meg, amely megerősíti a kerekek 15 percre történő feloldását.Ha a jármű szabadonfut, az audiorendszer nem frissíthető (a műszerfalon megjelenik az üzenet).
Visszatérés a normál működéshez
► A fékpedált lenyomva indítsa újra a motort, majd állítsa a sebességváltót P állásba.
Ápolási és karbantartási
tanácsok
Általános javaslatok
A jármű károsodásának elkerülése érdekében tartsa be az alábbi ajánlásokat.
Külső
WARNI NG
Az elektromos alkatrészek károsodásának veszélye miatt soha ne használjon nagynyomású mosót a motortérben.Ne mossa a járművet erős napsütésben vagy rendkívül hideg időben.
NOTIC E
A jármű automata autómosóval történő mosása esetén ügyeljen rá, hogy bezárja az ajtókat, és verziótól függően távolítsa el az elektronikus kulcsot és kapcsolja ki az "érintésmentes" funkciót (Érintés nélküli hozzáférés).Nagynyomású mosó használatakor tartsa a lándzsát legalább 30 cm-re a járműtől (különösen amikor lepattant festéket, érzékelőket vagy tömítéseket tartalmazó területeket tisztít).
Azonnal tisztítson le minden kémiai anyagokat tartalmazó foltot, mely károsíthatja a jármű fényezését (ideértve a fa gyantát, a madár ürülékeket, a rovarok maradványokat, a pollent és a kátrányt).Ha ezt a környezet indokolja, tisztítsa meg a járművet gyakran, hogy eltávolítsa a sós lerakódásokat (part menti területeken), a kormot (az ipari területeken) és a sarat/sókat
(nedves vagy hideg területeken). Ezek az anyagok erős korróziós hatásúak lehetnek.A speciális termékeket igénylő makacs foltok (pl. Kátrány vagy rovareltávolító szerek) eltávolításához tanácsért forduljon bármely Toyota márkakereskedőhöz, hivatalos Toyota szervizhez vagy megbízható szakműhelyhez.A fényezésjavítások elvégzését bízza bármely Toyota márkakereskedőre vagy hivatalos Toyota szervizre, vagy bármilyen megbízható szervizre.
Belső
WARNI NG
A jármű mosásakor soha ne használjon víztömlőt vagy magasnyomású mosót a belső tér tisztításához.
A csészékben vagy más nyitott edényekben szállított folyadékok kiömölhetnek, ami a műszerek, kezelőszervek és a középkonzolon

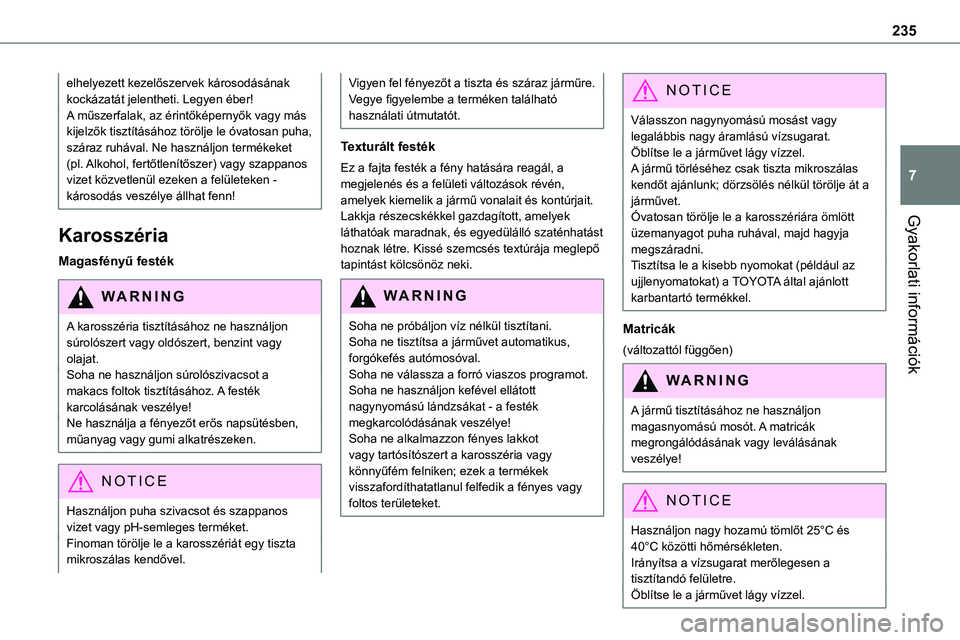

235
Gyakorlati információk
7
elhelyezett kezelőszervek károsodásának kockázatát jelentheti. Legyen éber!A műszerfalak, az érintőképernyők vagy más kijelzők tisztításához törölje le óvatosan puha, száraz ruhával. Ne használjon termékeket (pl. Alkohol, fertőtlenítőszer) vagy szappanos vizet közvetlenül ezeken a felületeken - károsodás veszélye állhat fenn!
Karosszéria
Magasfényű festék
WARNI NG
A karosszéria tisztításához ne használjon súrolószert vagy oldószert, benzint vagy olajat.Soha ne használjon súrolószivacsot a makacs foltok tisztításához. A festék karcolásának veszélye!Ne használja a fényezőt erős napsütésben, műanyag vagy gumi alkatrészeken.
NOTIC E
Használjon puha szivacsot és szappanos vizet vagy pH-semleges terméket.Finoman törölje le a karosszériát egy tiszta mikroszálas kendővel.
Vigyen fel fényezőt a tiszta és száraz járműre.Vegye figyelembe a terméken található használati útmutatót.
Texturált festék
Ez a fajta festék a fény hatására reagál, a megjelenés és a felületi változások révén, amelyek kiemelik a jármű vonalait és kontúrjait. Lakkja részecskékkel gazdagított, amelyek
láthatóak maradnak, és egyedülálló szaténhatást hoznak létre. Kissé szemcsés textúrája meglepő tapintást kölcsönöz neki.
WARNI NG
Soha ne próbáljon víz nélkül tisztítani.Soha ne tisztítsa a járművet automatikus, forgókefés autómosóval.Soha ne válassza a forró viaszos programot.Soha ne használjon kefével ellátott nagynyomású lándzsákat - a festék megkarcolódásának veszélye!Soha ne alkalmazzon fényes lakkot vagy tartósítószert a karosszéria vagy könnyűfém felniken; ezek a termékek visszafordíthatatlanul felfedik a fényes vagy foltos területeket.
NOTIC E
Válasszon nagynyomású mosást vagy legalábbis nagy áramlású vízsugarat.Öblítse le a járművet lágy vízzel.A jármű törléséhez csak tiszta mikroszálas kendőt ajánlunk; dörzsölés nélkül törölje át a járművet.Óvatosan törölje le a karosszériára ömlött
üzemanyagot puha ruhával, majd hagyja megszáradni.Tisztítsa le a kisebb nyomokat (például az ujjlenyomatokat) a TOYOTA által ajánlott karbantartó termékkel.
Matricák
(változattól függően)
WARNI NG
A jármű tisztításához ne használjon magasnyomású mosót. A matricák megrongálódásának vagy leválásának veszélye!
NOTIC E
Használjon nagy hozamú tömlőt 25°C és 40°C közötti hőmérsékleten.Irányítsa a vízsugarat merőlegesen a tisztítandó felületre.
Öblítse le a járművet lágy vízzel.

236

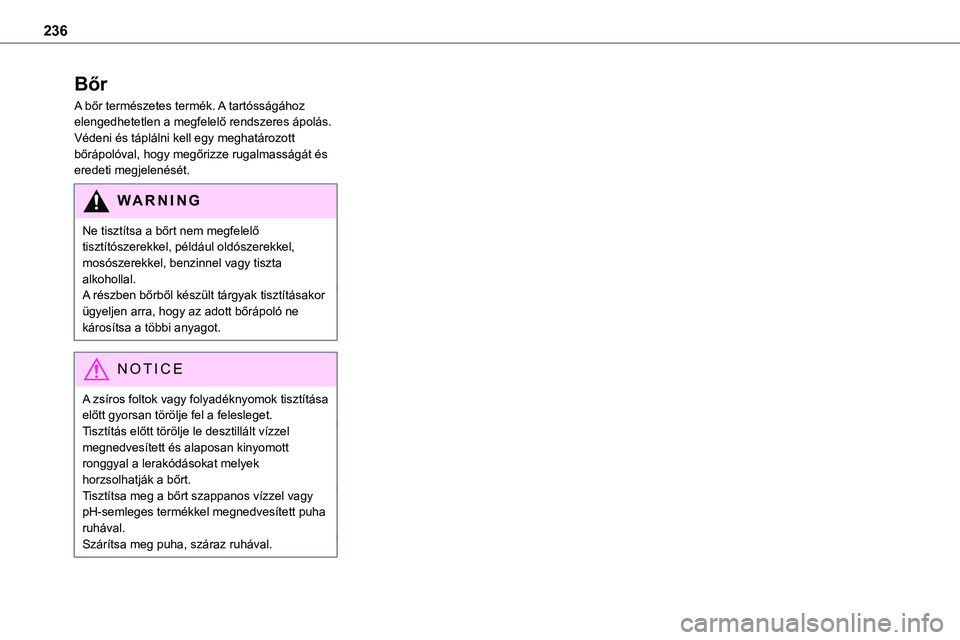

Bőr
A bőr természetes termék. A tartósságához elengedhetetlen a megfelelő rendszeres ápolás.Védeni és táplálni kell egy meghatározott bőrápolóval, hogy megőrizze rugalmasságát és eredeti megjelenését.
WARNI NG
Ne tisztítsa a bőrt nem megfelelő tisztítószerekkel, például oldószerekkel, mosószerekkel, benzinnel vagy tiszta alkohollal.A részben bőrből készült tárgyak tisztításakor ügyeljen arra, hogy az adott bőrápoló ne károsítsa a többi anyagot.
NOTIC E
A zsíros foltok vagy folyadéknyomok tisztítása előtt gyorsan törölje fel a felesleget.Tisztítás előtt törölje le desztillált vízzel megnedvesített és alaposan kinyomott ronggyal a lerakódásokat melyek horzsolhatják a bőrt.Tisztítsa meg a bőrt szappanos vízzel vagy pH-semleges termékkel megnedvesített puha ruhával.Szárítsa meg puha, száraz ruhával.

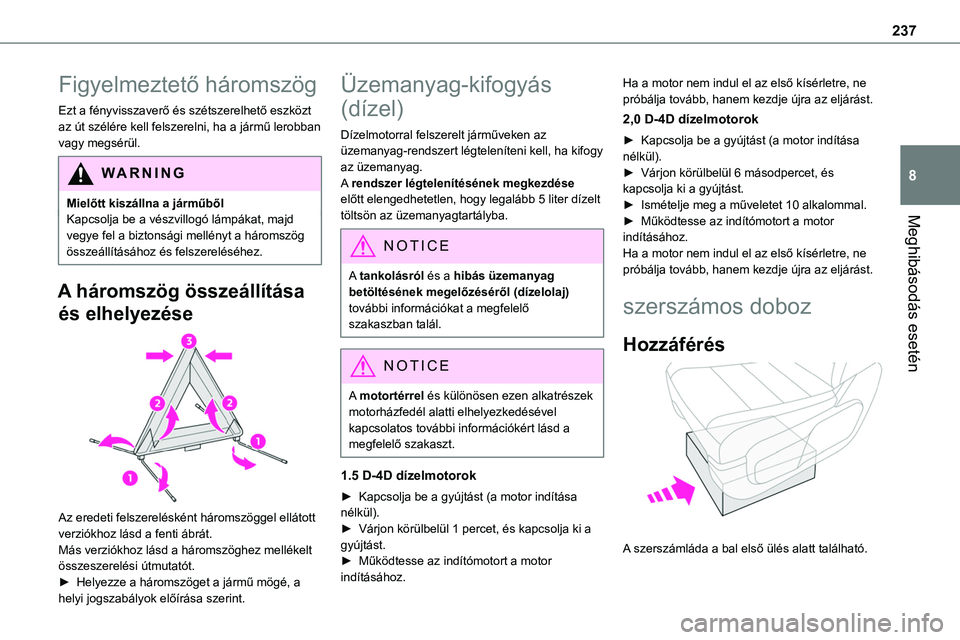

237
Meghibásodás esetén
8
Figyelmeztető háromszög
Ezt a fényvisszaverő és szétszerelhető eszközt az út szélére kell felszerelni, ha a jármű lerobban vagy megsérül.
WARNI NG
Mielőtt kiszállna a járműbőlKapcsolja be a vészvillogó lámpákat, majd vegye fel a biztonsági mellényt a háromszög összeállításához és felszereléséhez.
A háromszög összeállítása
és elhelyezése

Az eredeti felszerelésként háromszöggel ellátott verziókhoz lásd a fenti ábrát.Más verziókhoz lásd a háromszöghez mellékelt összeszerelési útmutatót.► Helyezze a háromszöget a jármű mögé, a
helyi jogszabályok előírása szerint.
Üzemanyag-kifogyás
(dízel)
Dízelmotorral felszerelt járműveken az üzemanyag-rendszert légteleníteni kell, ha kifogy az üzemanyag.A rendszer légtelenítésének megkezdése előtt elengedhetetlen, hogy legalább 5 liter dízelt töltsön az üzemanyagtartályba.
NOTIC E
A tankolásról és a hibás üzemanyag betöltésének megelőzéséről (dízelolaj) további információkat a megfelelő szakaszban talál.
NOTIC E
A motortérrel és különösen ezen alkatrészek motorházfedél alatti elhelyezkedésével kapcsolatos további információkért lásd a megfelelő szakaszt.
1.5 D-4D dízelmotorok
► Kapcsolja be a gyújtást (a motor indítása nélkül).► Várjon körülbelül 1 percet, és kapcsolja ki a gyújtást.► Működtesse az indítómotort a motor indításához.
Ha a motor nem indul el az első kísérletre, ne próbálja tovább, hanem kezdje újra az eljárást.
2,0 D-4D dízelmotorok
► Kapcsolja be a gyújtást (a motor indítása nélkül).► Várjon körülbelül 6 másodpercet, és kapcsolja ki a gyújtást.► Ismételje meg a műveletet 10 alkalommal.► Működtesse az indítómotort a motor
indításához.Ha a motor nem indul el az első kísérletre, ne próbálja tovább, hanem kezdje újra az eljárást.
szerszámos doboz
Hozzáférés

A szerszámláda a bal első ülés alatt található.

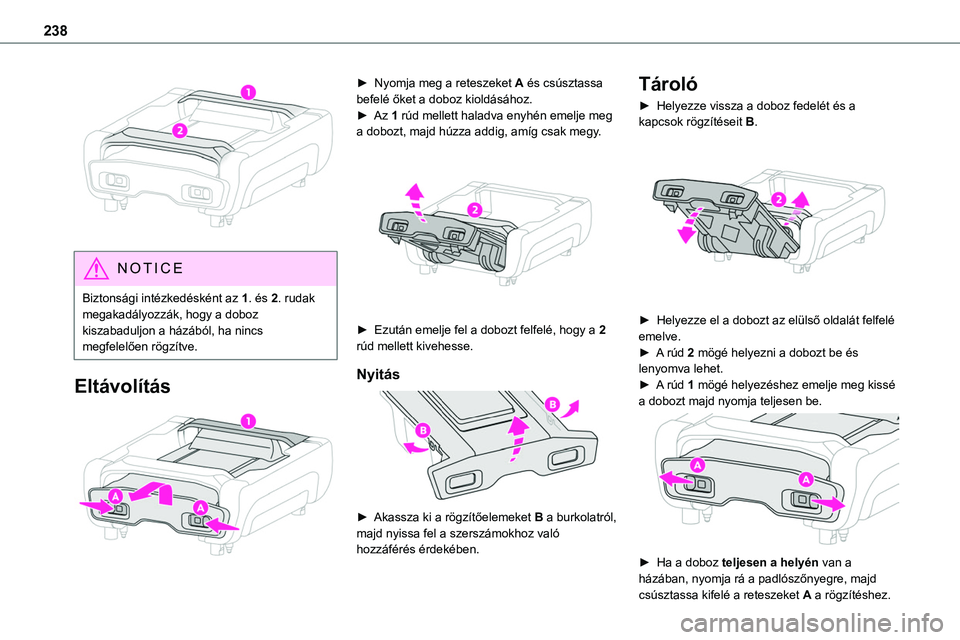

238

NOTIC E
Biztonsági intézkedésként az 1. és 2. rudak megakadályozzák, hogy a doboz kiszabaduljon a házából, ha nincs megfelelően rögzítve.
Eltávolítás

► Nyomja meg a reteszeket A és csúsztassa befelé őket a doboz kioldásához.► Az 1 rúd mellett haladva enyhén emelje meg a dobozt, majd húzza addig, amíg csak megy.

► Ezután emelje fel a dobozt felfelé, hogy a 2 rúd mellett kivehesse.
Nyitás

► Akassza ki a rögzítőelemeket B a burkolatról, majd nyissa fel a szerszámokhoz való hozzáférés érdekében.
Tároló
► Helyezze vissza a doboz fedelét és a kapcsok rögzítéseit B.

► Helyezze el a dobozt az elülső oldalát felfelé emelve.► A rúd 2 mögé helyezni a dobozt be és lenyomva lehet.► A rúd 1 mögé helyezéshez emelje meg kissé a dobozt majd nyomja teljesen be.

► Ha a doboz teljesen a helyén van a házában, nyomja rá a padlószőnyegre, majd csúsztassa kifelé a reteszeket A a rögzítéshez.

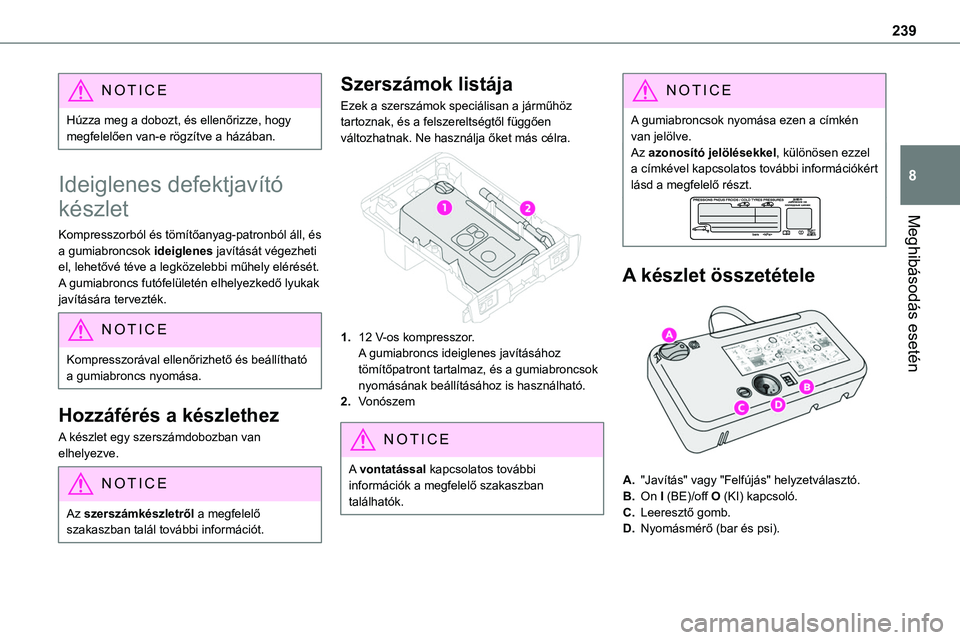

239
Meghibásodás esetén
8
NOTIC E
Húzza meg a dobozt, és ellenőrizze, hogy megfelelően van-e rögzítve a házában.
Ideiglenes defektjavító
készlet
Kompresszorból és tömítőanyag-patronból áll, és a gumiabroncsok ideiglenes javítását végezheti el, lehetővé téve a legközelebbi műhely elérését.A gumiabroncs futófelületén elhelyezkedő lyukak javítására tervezték.
NOTIC E
Kompresszorával ellenőrizhető és beállítható a gumiabroncs nyomása.
Hozzáférés a készlethez
A készlet egy szerszámdobozban van elhelyezve.
NOTIC E
Az szerszámkészletről a megfelelő szakaszban talál további információt.
Szerszámok listája
Ezek a szerszámok speciálisan a járműhöz tartoznak, és a felszereltségtől függően változhatnak. Ne használja őket más célra.

1.12 V-os kompresszor.A gumiabroncs ideiglenes javításához tömítőpatront tartalmaz, és a gumiabroncsok nyomásának beállításához is használható.
2.Vonószem
NOTIC E
A vontatással kapcsolatos további információk a megfelelő szakaszban találhatók.
NOTIC E
A gumiabroncsok nyomása ezen a címkén van jelölve.Az azonosító jelölésekkel, különösen ezzel a címkével kapcsolatos további információkért lásd a megfelelő részt.
A készlet összetétele

A."Javítás" vagy "Felfújás" helyzetválasztó.
B.On I (BE)/off O (KI) kapcsoló.
C.Leeresztő gomb.
D.Nyomásmérő (bar és psi).

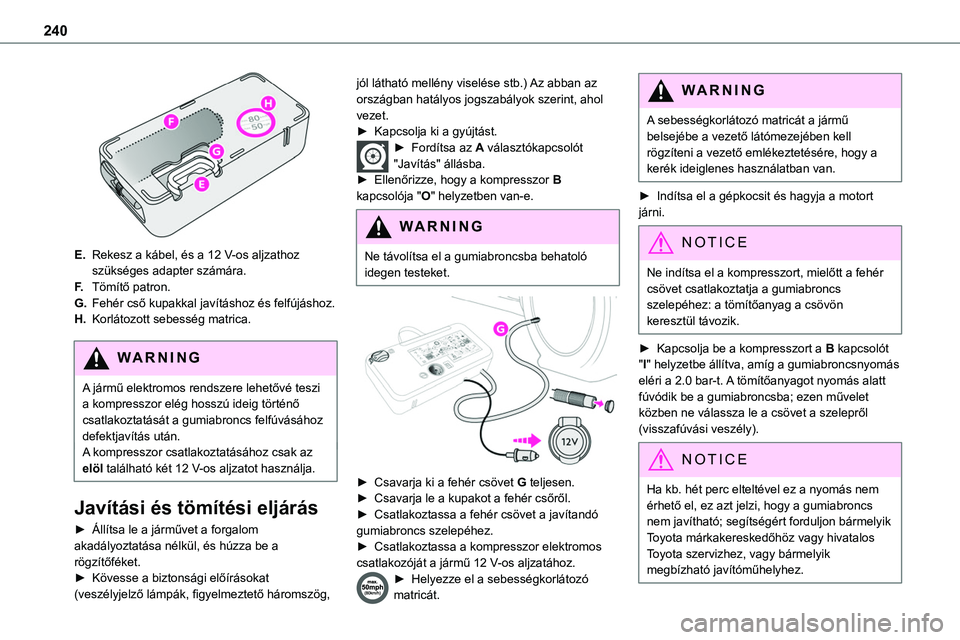

240

E.Rekesz a kábel, és a 12 V-os aljzathoz szükséges adapter számára.
F.Tömítő patron.
G.Fehér cső kupakkal javításhoz és felfújáshoz.
H.Korlátozott sebesség matrica.
WARNI NG
A jármű elektromos rendszere lehetővé teszi a kompresszor elég hosszú ideig történő csatlakoztatását a gumiabroncs felfúvásához
defektjavítás után.A kompresszor csatlakoztatásához csak az elöl található két 12 V-os aljzatot használja.
Javítási és tömítési eljárás
► Állítsa le a járművet a forgalom akadályoztatása nélkül, és húzza be a rögzítőféket.► Kövesse a biztonsági előírásokat (veszélyjelző lámpák, figyelmeztető háromszög,
jól látható mellény viselése stb.) Az abban az országban hatályos jogszabályok szerint, ahol vezet.► Kapcsolja ki a gyújtást.► Fordítsa az A választókapcsolót "Javítás" állásba.► Ellenőrizze, hogy a kompresszor B kapcsolója "O" helyzetben van-e.
WARNI NG
Ne távolítsa el a gumiabroncsba behatoló idegen testeket.


► Csavarja ki a fehér csövet G teljesen.► Csavarja le a kupakot a fehér csőről.► Csatlakoztassa a fehér csövet a javítandó gumiabroncs szelepéhez.► Csatlakoztassa a kompresszor elektromos csatlakozóját a jármű 12 V-os aljzatához.► Helyezze el a sebességkorlátozó
matricát.
WARNI NG
A sebességkorlátozó matricát a jármű belsejébe a vezető látómezejében kell rögzíteni a vezető emlékeztetésére, hogy a kerék ideiglenes használatban van.
► Indítsa el a gépkocsit és hagyja a motort járni.
NOTIC E
Ne indítsa el a kompresszort, mielőtt a fehér csövet csatlakoztatja a gumiabroncs szelepéhez: a tömítőanyag a csövön keresztül távozik.
► Kapcsolja be a kompresszort a B kapcsolót "I" helyzetbe állítva, amíg a gumiabroncsnyomás eléri a 2.0 bar-t. A tömítőanyagot nyomás alatt fúvódik be a gumiabroncsba; ezen művelet közben ne válassza le a csövet a szelepről (visszafúvási veszély).
NOTIC E
Ha kb. hét perc elteltével ez a nyomás nem érhető el, ez azt jelzi, hogy a gumiabroncs nem javítható; segítségért forduljon bármelyik Toyota márkakereskedőhöz vagy hivatalos Toyota szervizhez, vagy bármelyik megbízható javítóműhelyhez.
