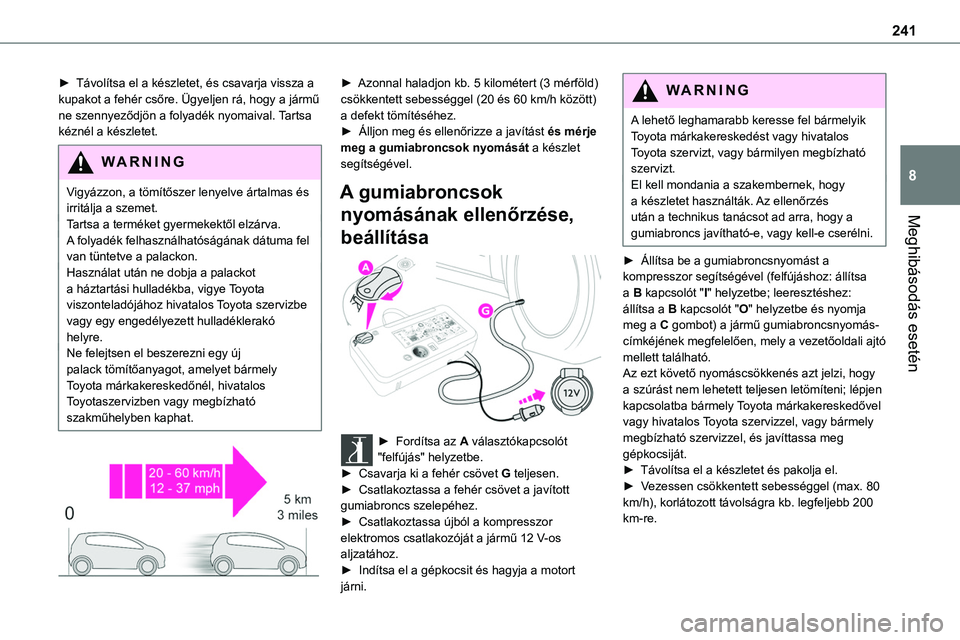

Page 241 of 360

241
Meghibásodás esetén
8
► Távolítsa el a készletet, és csavarja vissza a kupakot a fehér csőre. Ügyeljen rá, hogy a jármű ne szennyeződjön a folyadék nyomaival. Tartsa kéznél a készletet.
WARNI NG
Vigyázzon, a tömítőszer lenyelve ártalmas és irritálja a szemet.Tartsa a terméket gyermekektől elzárva.A folyadék felhasználhatóságának dátuma fel van tüntetve a palackon.Használat után ne dobja a palackot a háztartási hulladékba, vigye Toyota viszonteladójához hivatalos Toyota szervizbe vagy egy engedélyezett hulladéklerakó helyre.Ne felejtsen el beszerezni egy új palack tömítőanyagot, amelyet bármely Toyota márkakereskedőnél, hivatalos Toyotaszervizben vagy megbízható szakműhelyben kaphat.
► Azonnal haladjon kb. 5 kilométert (3 mérföld) csökkentett sebességgel (20 és 60 km/h között) a defekt tömítéséhez.► Álljon meg és ellenőrizze a javítást és mérje meg a gumiabroncsok nyomását a készlet segítségével.
A gumiabroncsok
nyomásának ellenőrzése,
beállítása
► Fordítsa az A választókapcsolót "felfújás" helyzetbe.► Csavarja ki a fehér csövet G teljesen.► Csatlakoztassa a fehér csövet a javított gumiabroncs szelepéhez.► Csatlakoztassa újból a kompresszor
elektromos csatlakozóját a jármű 12 V-os aljzatához.► Indítsa el a gépkocsit és hagyja a motort járni.
WARNI NG
A lehető leghamarabb keresse fel bármelyik Toyota márkakereskedést vagy hivatalos Toyota szervizt, vagy bármilyen megbízható szervizt.El kell mondania a szakembernek, hogy a készletet használták. Az ellenőrzés után a technikus tanácsot ad arra, hogy a
gumiabroncs javítható-e, vagy kell-e cserélni.
► Állítsa be a gumiabroncsnyomást a kompresszor segítségével (felfújáshoz: állítsa a B kapcsolót "I" helyzetbe; leeresztéshez: állítsa a B kapcsolót "O" helyzetbe és nyomja meg a C gombot) a jármű gumiabroncsnyomás-címkéjének megfelelően, mely a vezetőoldali ajtó mellett található.Az ezt követő nyomáscsökkenés azt jelzi, hogy a szúrást nem lehetett teljesen letömíteni; lépjen kapcsolatba bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármely megbízható szervizzel, és javíttassa meg gépkocsiját.► Távolítsa el a készletet és pakolja el.► Vezessen csökkentett sebességgel (max. 80 km/h), korlátozott távolságra kb. legfeljebb 200 km-re.

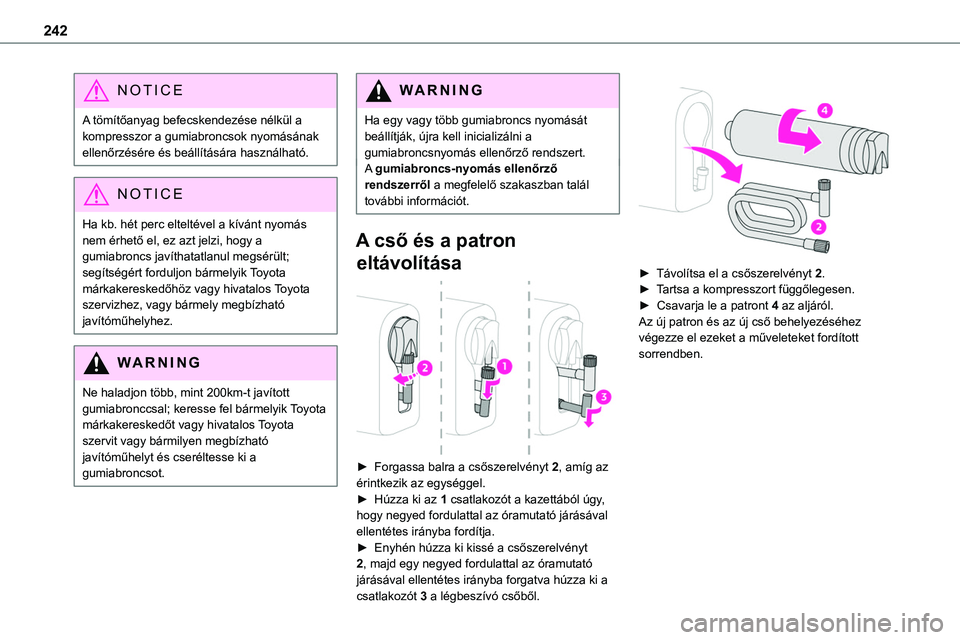

Page 242 of 360

242
NOTIC E
A tömítőanyag befecskendezése nélkül a kompresszor a gumiabroncsok nyomásának ellenőrzésére és beállítására használható.
NOTIC E
Ha kb. hét perc elteltével a kívánt nyomás nem érhető el, ez azt jelzi, hogy a gumiabroncs javíthatatlanul megsérült; segítségért forduljon bármelyik Toyota márkakereskedőhöz vagy hivatalos Toyota szervizhez, vagy bármely megbízható javítóműhelyhez.
WARNI NG
Ne haladjon több, mint 200km-t javított gumiabronccsal; keresse fel bármelyik Toyota márkakereskedőt vagy hivatalos Toyota szervit vagy bármilyen megbízható javítóműhelyt és cseréltesse ki a gumiabroncsot.
WARNI NG
Ha egy vagy több gumiabroncs nyomását beállítják, újra kell inicializálni a gumiabroncsnyomás ellenőrző rendszert.A gumiabroncs-nyomás ellenőrző rendszerről a megfelelő szakaszban talál további információt.
A cső és a patron
eltávolítása
► Forgassa balra a csőszerelvényt 2, amíg az érintkezik az egységgel.► Húzza ki az 1 csatlakozót a kazettából úgy, hogy negyed fordulattal az óramutató járásával ellentétes irányba fordítja.
► Enyhén húzza ki kissé a csőszerelvényt 2, majd egy negyed fordulattal az óramutató járásával ellentétes irányba forgatva húzza ki a csatlakozót 3 a légbeszívó csőből.
► Távolítsa el a csőszerelvényt 2.► Tartsa a kompresszort függőlegesen.► Csavarja le a patront 4 az aljáról.Az új patron és az új cső behelyezéséhez végezze el ezeket a műveleteket fordított sorrendben.

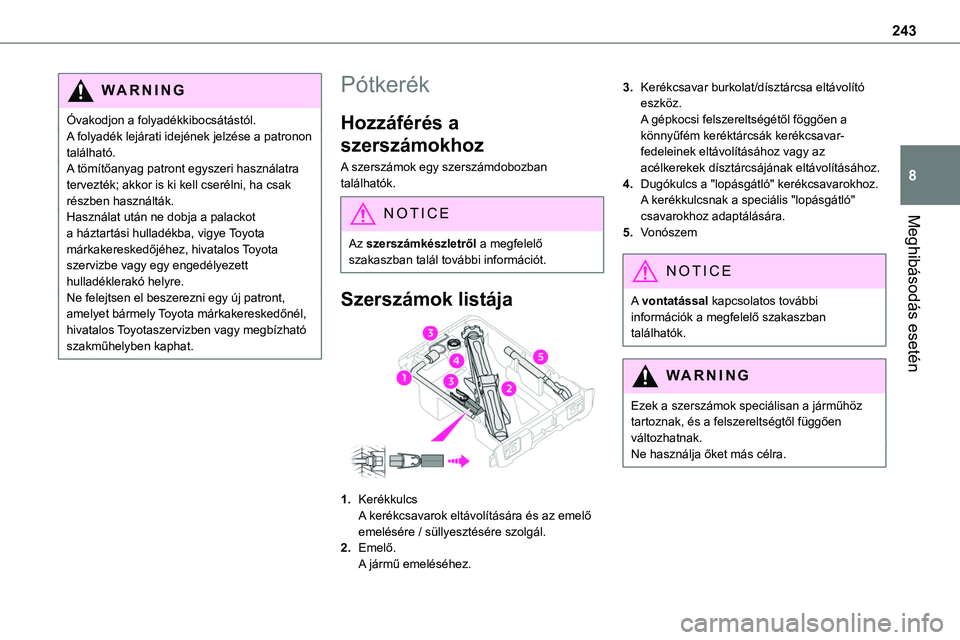

Page 243 of 360

243
Meghibásodás esetén
8
WARNI NG
Óvakodjon a folyadékkibocsátástól.A folyadék lejárati idejének jelzése a patronon található.A tömítőanyag patront egyszeri használatra tervezték; akkor is ki kell cserélni, ha csak részben használták.Használat után ne dobja a palackot
a háztartási hulladékba, vigye Toyota márkakereskedőjéhez, hivatalos Toyota szervizbe vagy egy engedélyezett hulladéklerakó helyre.Ne felejtsen el beszerezni egy új patront, amelyet bármely Toyota márkakereskedőnél, hivatalos Toyotaszervizben vagy megbízható szakműhelyben kaphat.
Pótkerék
Hozzáférés a
szerszámokhoz
A szerszámok egy szerszámdobozban találhatók.
NOTIC E
Az szerszámkészletről a megfelelő szakaszban talál további információt.
Szerszámok listája
1.KerékkulcsA kerékcsavarok eltávolítására és az emelő emelésére / süllyesztésére szolgál.
2.Emelő.A jármű emeléséhez.
3.Kerékcsavar burkolat/dísztárcsa eltávolító eszköz.A gépkocsi felszereltségétől föggően a könnyűfém keréktárcsák kerékcsavar-fedeleinek eltávolításához vagy az acélkerekek dísztárcsájának eltávolításához.
4.Dugókulcs a "lopásgátló" kerékcsavarokhoz.A kerékkulcsnak a speciális "lopásgátló" csavarokhoz adaptálására.
5.Vonószem
NOTIC E
A vontatással kapcsolatos további információk a megfelelő szakaszban találhatók.
WARNI NG
Ezek a szerszámok speciálisan a járműhöz tartoznak, és a felszereltségtől függően változhatnak.Ne használja őket más célra.

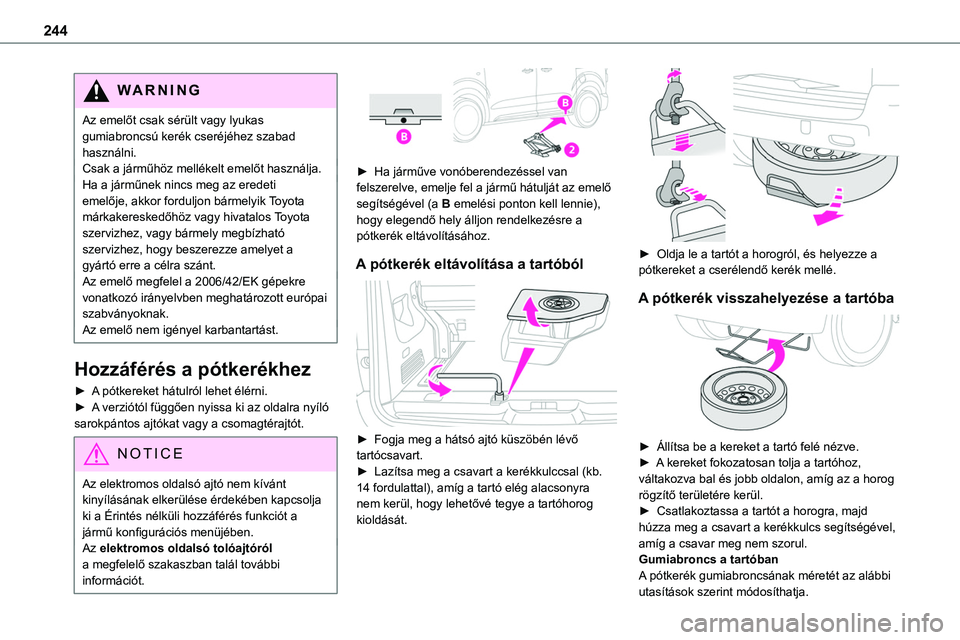

Page 244 of 360

244
WARNI NG
Az emelőt csak sérült vagy lyukas gumiabroncsú kerék cseréjéhez szabad használni.Csak a járműhöz mellékelt emelőt használja.Ha a járműnek nincs meg az eredeti emelője, akkor forduljon bármelyik Toyota márkakereskedőhöz vagy hivatalos Toyota
szervizhez, vagy bármely megbízható szervizhez, hogy beszerezze amelyet a gyártó erre a célra szánt.Az emelő megfelel a 2006/42/EK gépekre vonatkozó irányelvben meghatározott európai szabványoknak.Az emelő nem igényel karbantartást.
Hozzáférés a pótkerékhez
► A pótkereket hátulról lehet élérni.► A verziótól függően nyissa ki az oldalra nyíló sarokpántos ajtókat vagy a csomagtérajtót.
NOTIC E
Az elektromos oldalsó ajtó nem kívánt kinyílásának elkerülése érdekében kapcsolja ki a Érintés nélküli hozzáférés funkciót a jármű konfigurációs menüjében.
Az elektromos oldalsó tolóajtóról a megfelelő szakaszban talál további információt.
► Ha járműve vonóberendezéssel van felszerelve, emelje fel a jármű hátulját az emelő segítségével (a B emelési ponton kell lennie), hogy elegendő hely álljon rendelkezésre a pótkerék eltávolításához.
A pótkerék eltávolítása a tartóból
► Fogja meg a hátsó ajtó küszöbén lévő tartócsavart.► Lazítsa meg a csavart a kerékkulccsal (kb. 14 fordulattal), amíg a tartó elég alacsonyra nem kerül, hogy lehetővé tegye a tartóhorog kioldását.
► Oldja le a tartót a horogról, és helyezze a pótkereket a cserélendő kerék mellé.
A pótkerék visszahelyezése a tartóba
► Állítsa be a kereket a tartó felé nézve.► A kereket fokozatosan tolja a tartóhoz, váltakozva bal és jobb oldalon, amíg az a horog rögzítő területére kerül.► Csatlakoztassa a tartót a horogra, majd húzza meg a csavart a kerékkulcs segítségével,
amíg a csavar meg nem szorul.Gumiabroncs a tartóbanA pótkerék gumiabroncsának méretét az alábbi utasítások szerint módosíthatja.

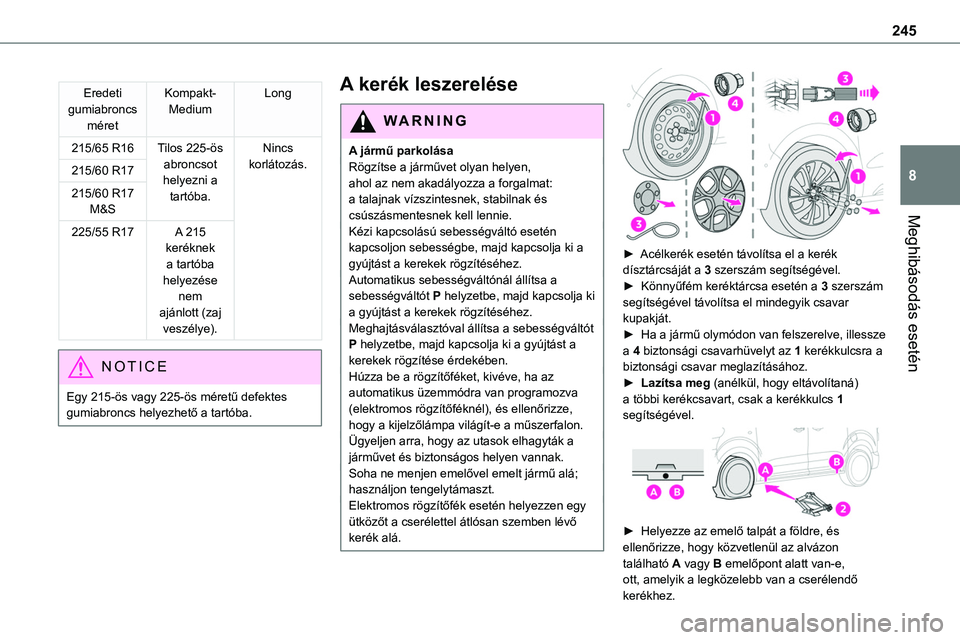

Page 245 of 360

245
Meghibásodás esetén
8
Eredeti gumiabroncs méret
Kompakt-MediumLong
215/65 R16Tilos 225-ös abroncsot helyezni a tartóba.
Nincs korlátozás.215/60 R17
215/60 R17 M&S
225/55 R17A 215 keréknek a tartóba helyezése nem ajánlott (zaj veszélye).
NOTIC E
Egy 215-ös vagy 225-ös méretű defektes gumiabroncs helyezhető a tartóba.
A kerék leszerelése
WARNI NG
A jármű parkolásaRögzítse a járművet olyan helyen, ahol az nem akadályozza a forgalmat: a talajnak vízszintesnek, stabilnak és csúszásmentesnek kell lennie.
Kézi kapcsolású sebességváltó esetén kapcsoljon sebességbe, majd kapcsolja ki a gyújtást a kerekek rögzítéséhez.Automatikus sebességváltónál állítsa a sebességváltót P helyzetbe, majd kapcsolja ki a gyújtást a kerekek rögzítéséhez. Meghajtásválasztóval állítsa a sebességváltót P helyzetbe, majd kapcsolja ki a gyújtást a kerekek rögzítése érdekében.Húzza be a rögzítőféket, kivéve, ha az automatikus üzemmódra van programozva (elektromos rögzítőféknél), és ellenőrizze, hogy a kijelzőlámpa világít-e a műszerfalon.Ügyeljen arra, hogy az utasok elhagyták a járművet és biztonságos helyen vannak.Soha ne menjen emelővel emelt jármű alá; használjon tengelytámaszt.Elektromos rögzítőfék esetén helyezzen egy ütközőt a cserélettel átlósan szemben lévő kerék alá.
► Acélkerék esetén távolítsa el a kerék dísztárcsáját a 3 szerszám segítségével.► Könnyűfém keréktárcsa esetén a 3 szerszám segítségével távolítsa el mindegyik csavar kupakját.► Ha a jármű olymódon van felszerelve, illessze a 4 biztonsági csavarhüvelyt az 1 kerékkulcsra a biztonsági csavar meglazításához.► Lazítsa meg (anélkül, hogy eltávolítaná) a többi kerékcsavart, csak a kerékkulcs 1 segítségével.
► Helyezze az emelő talpát a földre, és ellenőrizze, hogy közvetlenül az alvázon található A vagy B emelőpont alatt van-e, ott, amelyik a legközelebb van a cserélendő kerékhez.

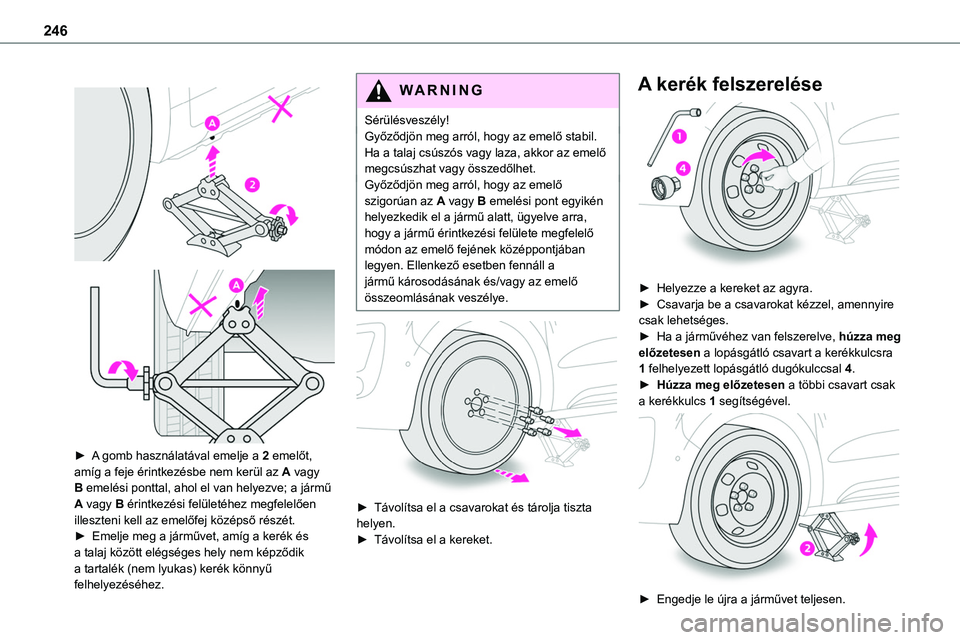

Page 246 of 360

246
► A gomb használatával emelje a 2 emelőt, amíg a feje érintkezésbe nem kerül az A vagy B emelési ponttal, ahol el van helyezve; a jármű A vagy B érintkezési felületéhez megfelelően illeszteni kell az emelőfej középső részét.► Emelje meg a járművet, amíg a kerék és a talaj között elégséges hely nem képződik a tartalék (nem lyukas) kerék könnyű
felhelyezéséhez.
WARNI NG
Sérülésveszély!Győződjön meg arról, hogy az emelő stabil. Ha a talaj csúszós vagy laza, akkor az emelő megcsúszhat vagy összedőlhet.Győződjön meg arról, hogy az emelő szigorúan az A vagy B emelési pont egyikén helyezkedik el a jármű alatt, ügyelve arra,
hogy a jármű érintkezési felülete megfelelő módon az emelő fejének középpontjában legyen. Ellenkező esetben fennáll a jármű károsodásának és/vagy az emelő összeomlásának veszélye.
► Távolítsa el a csavarokat és tárolja tiszta helyen.
► Távolítsa el a kereket.
A kerék felszerelése
► Helyezze a kereket az agyra.► Csavarja be a csavarokat kézzel, amennyire csak lehetséges.► Ha a járművéhez van felszerelve, húzza meg előzetesen a lopásgátló csavart a kerékkulcsra 1 felhelyezett lopásgátló dugókulccsal 4.► Húzza meg előzetesen a többi csavart csak a kerékkulcs 1 segítségével.
► Engedje le újra a járművet teljesen.

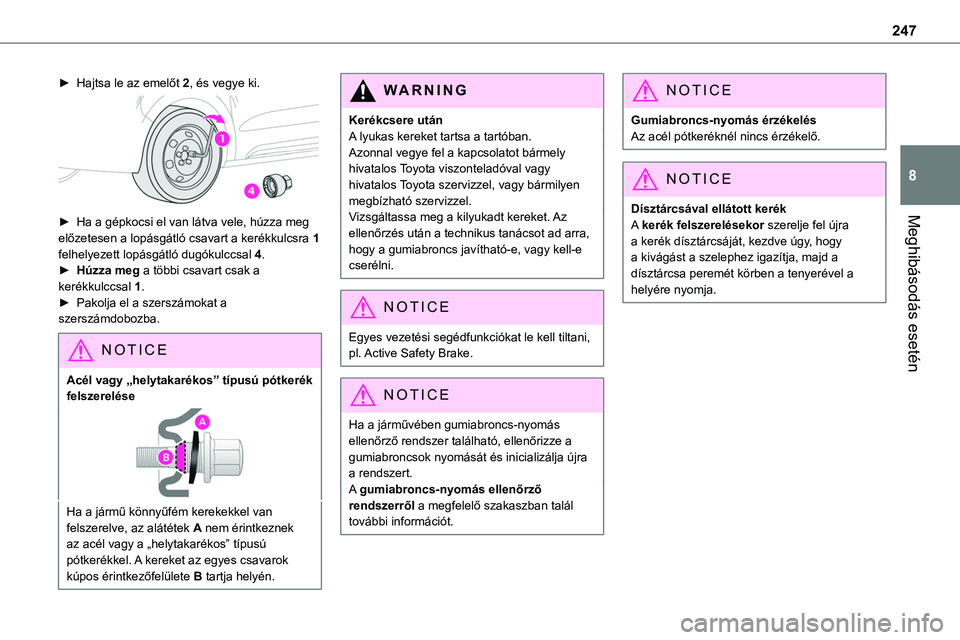

Page 247 of 360

247
Meghibásodás esetén
8
► Hajtsa le az emelőt 2, és vegye ki.
► Ha a gépkocsi el van látva vele, húzza meg előzetesen a lopásgátló csavart a kerékkulcsra 1 felhelyezett lopásgátló dugókulccsal 4.► Húzza meg a többi csavart csak a kerékkulccsal 1.► Pakolja el a szerszámokat a szerszámdobozba.
NOTIC E
Acél vagy „helytakarékos” típusú pótkerék felszerelése
Ha a jármű könnyűfém kerekekkel van felszerelve, az alátétek A nem érintkeznek az acél vagy a „helytakarékos” típusú pótkerékkel. A kereket az egyes csavarok kúpos érintkezőfelülete B tartja helyén.
WARNI NG
Kerékcsere utánA lyukas kereket tartsa a tartóban.Azonnal vegye fel a kapcsolatot bármely hivatalos Toyota viszonteladóval vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.Vizsgáltassa meg a kilyukadt kereket. Az
ellenőrzés után a technikus tanácsot ad arra, hogy a gumiabroncs javítható-e, vagy kell-e cserélni.
NOTIC E
Egyes vezetési segédfunkciókat le kell tiltani, pl. Active Safety Brake.
NOTIC E
Ha a járművében gumiabroncs-nyomás ellenőrző rendszer található, ellenőrizze a gumiabroncsok nyomását és inicializálja újra a rendszert.A gumiabroncs-nyomás ellenőrző rendszerről a megfelelő szakaszban talál további információt.
NOTIC E
Gumiabroncs-nyomás érzékelésAz acél pótkeréknél nincs érzékelő.
NOTIC E
Dísztárcsával ellátott kerék
A kerék felszerelésekor szerelje fel újra a kerék dísztárcsáját, kezdve úgy, hogy a kivágást a szelephez igazítja, majd a dísztárcsa peremét körben a tenyerével a helyére nyomja.

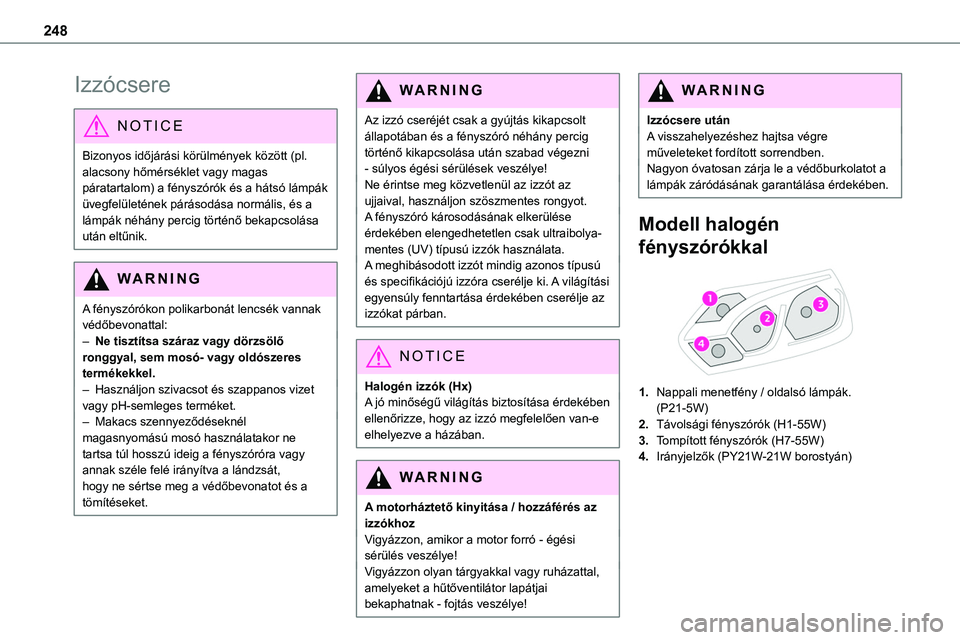

Page 248 of 360

248
Izzócsere
NOTIC E
Bizonyos időjárási körülmények között (pl. alacsony hőmérséklet vagy magas páratartalom) a fényszórók és a hátsó lámpák üvegfelületének párásodása normális, és a lámpák néhány percig történő bekapcsolása
után eltűnik.
WARNI NG
A fényszórókon polikarbonát lencsék vannak védőbevonattal:– Ne tisztítsa száraz vagy dörzsölő ronggyal, sem mosó- vagy oldószeres termékekkel.– Használjon szivacsot és szappanos vizet vagy pH-semleges terméket.– Makacs szennyeződéseknél magasnyomású mosó használatakor ne tartsa túl hosszú ideig a fényszóróra vagy annak széle felé irányítva a lándzsát, hogy ne sértse meg a védőbevonatot és a tömítéseket.
WARNI NG
Az izzó cseréjét csak a gyújtás kikapcsolt állapotában és a fényszóró néhány percig történő kikapcsolása után szabad végezni - súlyos égési sérülések veszélye!Ne érintse meg közvetlenül az izzót az ujjaival, használjon szöszmentes rongyot.A fényszóró károsodásának elkerülése
érdekében elengedhetetlen csak ultraibolya-mentes (UV) típusú izzók használata.A meghibásodott izzót mindig azonos típusú és specifikációjú izzóra cserélje ki. A világítási egyensúly fenntartása érdekében cserélje az izzókat párban.
NOTIC E
Halogén izzók (Hx)A jó minőségű világítás biztosítása érdekében ellenőrizze, hogy az izzó megfelelően van-e elhelyezve a házában.
WARNI NG
A motorháztető kinyitása / hozzáférés az izzókhozVigyázzon, amikor a motor forró - égési sérülés veszélye!Vigyázzon olyan tárgyakkal vagy ruházattal, amelyeket a hűtőventilátor lapátjai bekaphatnak - fojtás veszélye!
WARNI NG
Izzócsere utánA visszahelyezéshez hajtsa végre műveleteket fordított sorrendben.Nagyon óvatosan zárja le a védőburkolatot a lámpák záródásának garantálása érdekében.
Modell halogén
fényszórókkal
1.Nappali menetfény / oldalsó lámpák. (P21-5W)
2.Távolsági fényszórók (H1-55W)
3.Tompított fényszórók (H7-55W)
4.Irányjelzők (PY21W-21W borostyán)

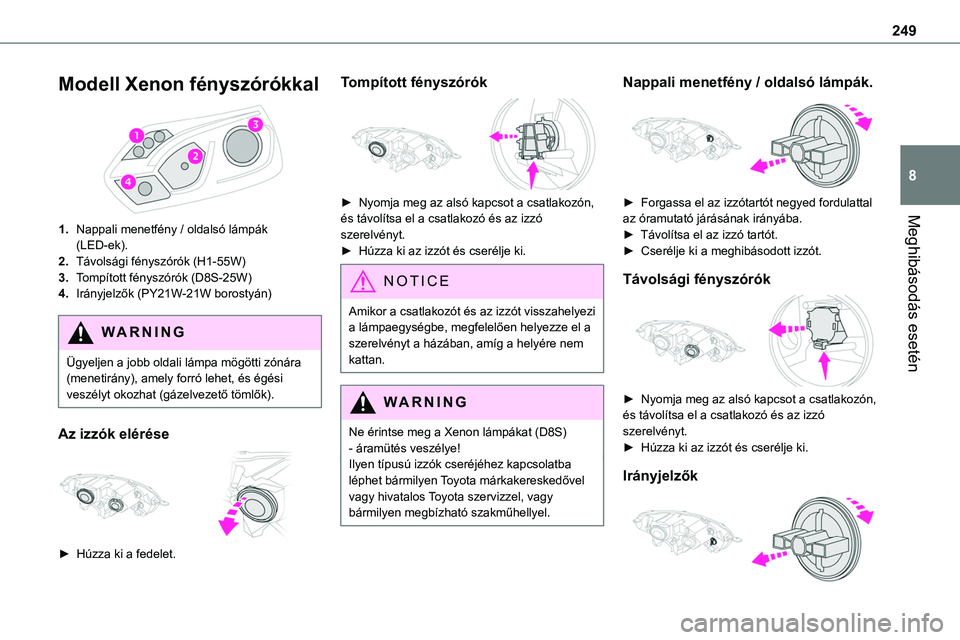

Page 249 of 360

249
Meghibásodás esetén
8
Modell Xenon fényszórókkal
1.Nappali menetfény / oldalsó lámpák (LED-ek).
2.Távolsági fényszórók (H1-55W)
3.Tompított fényszórók (D8S-25W)
4.Irányjelzők (PY21W-21W borostyán)
WARNI NG
Ügyeljen a jobb oldali lámpa mögötti zónára (menetirány), amely forró lehet, és égési veszélyt okozhat (gázelvezető tömlők).
Az izzók elérése
► Húzza ki a fedelet.
Tompított fényszórók
► Nyomja meg az alsó kapcsot a csatlakozón, és távolítsa el a csatlakozó és az izzó
szerelvényt.► Húzza ki az izzót és cserélje ki.
NOTIC E
Amikor a csatlakozót és az izzót visszahelyezi a lámpaegységbe, megfelelően helyezze el a szerelvényt a házában, amíg a helyére nem kattan.
WARNI NG
Ne érintse meg a Xenon lámpákat (D8S) - áramütés veszélye!Ilyen típusú izzók cseréjéhez kapcsolatba léphet bármilyen Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szakműhellyel.
Nappali menetfény / oldalsó lámpák.
► Forgassa el az izzótartót negyed fordulattal az óramutató járásának irányába.
► Távolítsa el az izzó tartót.► Cserélje ki a meghibásodott izzót.
Távolsági fényszórók
► Nyomja meg az alsó kapcsot a csatlakozón, és távolítsa el a csatlakozó és az izzó szerelvényt. ► Húzza ki az izzót és cserélje ki.
Irányjelzők

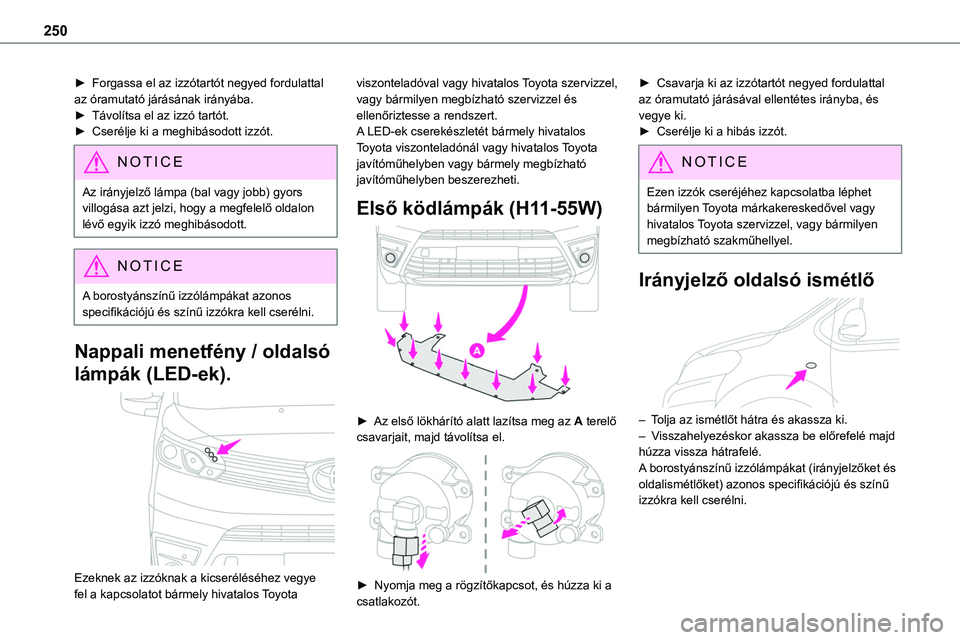

Page 250 of 360

250
► Forgassa el az izzótartót negyed fordulattal az óramutató járásának irányába.► Távolítsa el az izzó tartót.► Cserélje ki a meghibásodott izzót.
NOTIC E
Az irányjelző lámpa (bal vagy jobb) gyors villogása azt jelzi, hogy a megfelelő oldalon lévő egyik izzó meghibásodott.
NOTIC E
A borostyánszínű izzólámpákat azonos specifikációjú és színű izzókra kell cserélni.
Nappali menetfény / oldalsó
lámpák (LED-ek).
Ezeknek az izzóknak a kicseréléséhez vegye fel a kapcsolatot bármely hivatalos Toyota
viszonteladóval vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel és ellenőriztesse a rendszert.A LED-ek cserekészletét bármely hivatalos Toyota viszonteladónál vagy hivatalos Toyota javítóműhelyben vagy bármely megbízható javítóműhelyben beszerezheti.
Első ködlámpák (H11-55W)
► Az első lökhárító alatt lazítsa meg az A terelő
csavarjait, majd távolítsa el.
► Nyomja meg a rögzítőkapcsot, és húzza ki a csatlakozót.
► Csavarja ki az izzótartót negyed fordulattal az óramutató járásával ellentétes irányba, és vegye ki.► Cserélje ki a hibás izzót.
NOTIC E
Ezen izzók cseréjéhez kapcsolatba léphet bármilyen Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szakműhellyel.
Irányjelző oldalsó ismétlő
– Tolja az ismétlőt hátra és akassza ki.– Visszahelyezéskor akassza be előrefelé majd húzza vissza hátrafelé.A borostyánszínű izzólámpákat (irányjelzőket és oldalismétlőket) azonos specifikációjú és színű izzókra kell cserélni.
