Proiectoarele de ceață
(H11-55W)

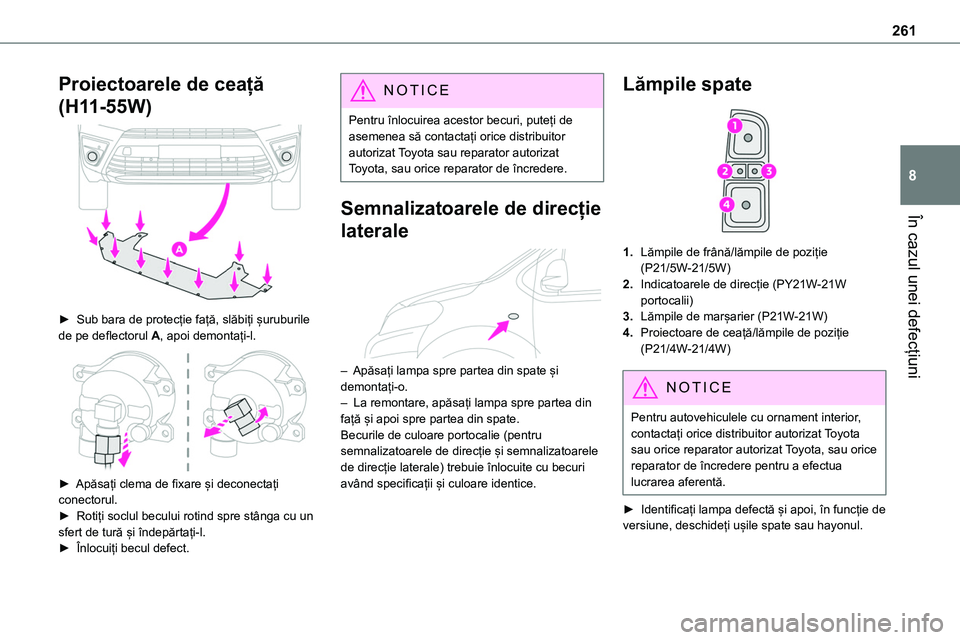

► Sub bara de protecție față, slăbiți șuruburile de pe deflectorul A, apoi demontați-l.

► Apăsați clema de fixare și deconectați conectorul.► Rotiți soclul becului rotind spre stânga cu un sfert de tură și îndepărtați-l.► Înlocuiți becul defect.
NOTIC E
Pentru înlocuirea acestor becuri, puteți de asemenea să contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Semnalizatoarele de direcție
laterale

– Apăsați lampa spre partea din spate și demontați-o.– La remontare, apăsați lampa spre partea din față și apoi spre partea din spate.Becurile de culoare portocalie (pentru semnalizatoarele de direcție și semnalizatoarele de direcție laterale) trebuie înlocuite cu becuri având specificații și culoare identice.
Lămpile spate

1.Lămpile de frână/lămpile de poziție (P21/5W-21/5W)
2.Indicatoarele de direcție (PY21W-21W portocalii)
3.Lămpile de marșarier (P21W-21W)
4.Proiectoare de ceață/lămpile de poziție (P21/4W-21/4W)
NOTIC E
Pentru autovehiculele cu ornament interior, contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere pentru a efectua
lucrarea aferentă.
► Identificați lampa defectă și apoi, în funcție de versiune, deschideți ușile spate sau hayonul.

262

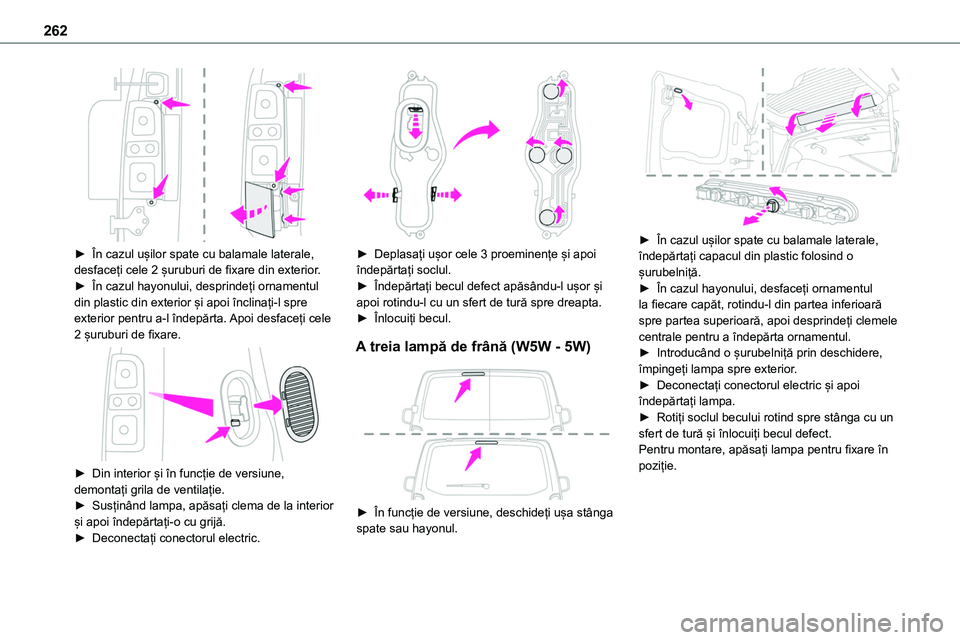

► În cazul ușilor spate cu balamale laterale, desfaceți cele 2 șuruburi de fixare din exterior.► În cazul hayonului, desprindeți ornamentul din plastic din exterior și apoi înclinați-l spre exterior pentru a-l îndepărta. Apoi desfaceți cele 2 șuruburi de fixare.

► Din interior și în funcție de versiune, demontați grila de ventilație.► Susținând lampa, apăsați clema de la interior și apoi îndepărtați-o cu grijă.► Deconectați conectorul electric.

► Deplasați ușor cele 3 proeminențe și apoi îndepărtați soclul.► Îndepărtați becul defect apăsându-l ușor și apoi rotindu-l cu un sfert de tură spre dreapta.► Înlocuiți becul.
A treia lampă de frână (W5W - 5W)

► În funcție de versiune, deschideți ușa stânga spate sau hayonul.

► În cazul ușilor spate cu balamale laterale, îndepărtați capacul din plastic folosind o șurubelniță.► În cazul hayonului, desfaceți ornamentul la fiecare capăt, rotindu-l din partea inferioară spre partea superioară, apoi desprindeți clemele centrale pentru a îndepărta ornamentul.► Introducând o șurubelniță prin deschidere, împingeți lampa spre exterior.► Deconectați conectorul electric și apoi îndepărtați lampa.► Rotiți soclul becului rotind spre stânga cu un sfert de tură și înlocuiți becul defect.Pentru montare, apăsați lampa pentru fixare în poziție.

263
În cazul unei defecțiuni
8
Lămpile pentru plăcuța de
înmatriculare (W5W-W)

► Introduceți o șurubelniță subțire în exteriorul lentilei.► Apăsați în exterior pentru a o desprinde.► Îndepărtați lentila și înlocuiți becul defect.Pentru montare, apăsați lentila pentru fixare în poziție.
Lămpi de curtoazie (față și
spate)
Lămpile de curtoazie LED

Pentru înlocuirea acestor becuri, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.Un kit de înlocuire pentru LED-uri este disponibil la orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau la orice reparator de încredere.
Lămpi de curtoazie cu becuri
W5W-5W

► Desprindeți lentila introducând o șurubelniță subțire în fantele din fiecare parte a lămpii.► Îndepărtați becul și înlocuiți-l.Pentru remontare, amplasați la loc lentila și asigurați-vă că este fixată bine.

264
Platform cab (lămpi spate)
1.Indicatoarele de direcție (P21W-21W).
2.Lămpile de frână (P21W-21W).
3.Lămpile de poziție (R10W-10W).
4.Lămpile de marșarier (P21W-21W).
5.Proiectoarele de ceață (P21W-21W).
► Localizați becul defect.► Desfaceți cele 4 șuruburi de fixare de pe ansamblul lentilei și îndepărtați-l.► Îndepărtați becul defect apăsându-l ușor și apoi rotindu-l cu un sfert de tură spre dreapta.► Înlocuiți becul.
Înlocuirea unei siguranțe
Accesul la scule și la caseta
cu siguranțe din planșa de
bord

Cleștele și siguranțele se află în spatele capacului casetei cu siguranțe.
► Desprindeți capacul trăgând în partea superioară stânga și apoi dreapta.► Îndepărtați capacul complet.
Înlocuirea unei siguranțe
Înainte de a înlocui o siguranță:► Identificați cauza defecțiunii și reparați-o.► Opriți consumul de energie.► Imobilizați autovehiculul și opriți motorul.► Identificați siguranța defectă folosind tabelele și diagramele de alocare curente.Pentru a înlocui o siguranță, este esențial să:► Utilizați un clește special pentru a extrage
siguranța din locaș și a verifica starea firului acesteia.► Înlocuiți întotdeauna siguranța arsă cu una având același amperaj (aceeași culoare); utilizarea unei siguranțe cu amperaj diferit poate cauza defecte - risc de incendiu!Dacă defecțiunea reapare după înlocuirea unei siguranțe, sistemul electric trebuie verificat de către orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau de către orice reparator de încredere.
NOTIC E
Tabelele complete de alocare a siguranțelor și diagramele corespunzătoarePentru mai multe informații, contactați orice distribuitor autorizat Toyota sau reparator
autorizat Toyota, sau orice reparator de încredere.

265
În cazul unei defecțiuni
8
WARNI NG
Înlocuirea cu o siguranță care nu este prezentată în tabelele de alocare poate cauza autovehiculului defecțiuni grave.Consultați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.




BunăDefectă

Clește de siguranțe
NOTIC E
Instalarea accesoriilor electriceSistemul electric al autovehiculului este proiectat pentru a funcționa cu echipamentele standard sau opționale.Înainte de a instala alte echipamente
electrice sau accesorii pe autovehiculul dumneavoastră, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
WARNI NG
TOYOTA nu acceptă responsabilitatea pentru costurile suportate pentru repararea autovehiculului dumneavoastră sau pentru remedierea defectelor cauzate de instalarea accesoriilor care nu sunt furnizate sau recomandate de TOYOTA și nu sunt instalate conform recomandărilor sale, în special atunci
când consumul combinat al tuturor echipamentelor suplimentare conectate depășește 10 mA.
NOTIC E
Pentru mai multe informații privind instalarea unei bare de remorcare sau a unui echipament de tip TAXI, vă rugăm să contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere.
Versiunea 1 (Eco)

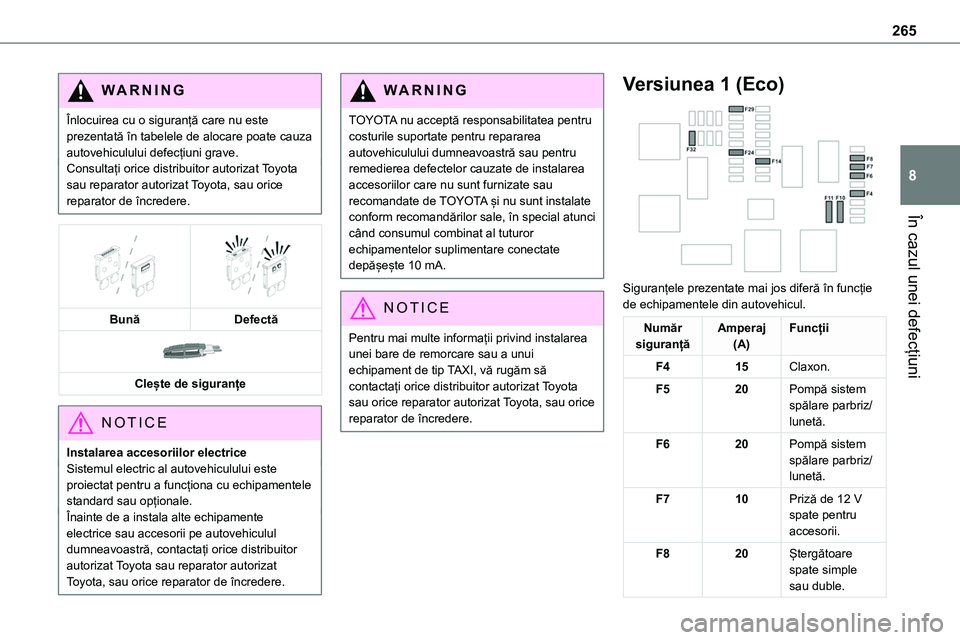

Siguranțele prezentate mai jos diferă în funcție de echipamentele din autovehicul.
Număr siguranțăAmperaj(A)Funcții
F415Claxon.
F520Pompă sistem spălare parbriz/lunetă.
F620Pompă sistem spălare parbriz/lunetă.
F710Priză de 12 V spate pentru accesorii.
F820Ștergătoare spate simple sau duble.

266
Număr siguranțăAmperaj(A)Funcții
F10/F1130Încuietori interne/externe, față și spate.
F145Sistem de alarmă, apeluri de urgență sau pentru asistență.
F245Ecranul tactil, camera video pentru marșarier și senzorii de parcare.
F2920Sistem audio, ecran tactil, CD player, sistem de navigație.
F3215Priză de 12 V față pentru accesorii.
Versiunea 2 (completă)

Siguranțele prezentate mai jos diferă în funcție de echipamentele din autovehicul.
Număr siguranțăAmperaj(A)Funcții
F55Ecranul tactil, camera video pentru marșarier și senzorii de parcare.
F820Ștergătoare spate simple sau duble.
F10/F1130Încuietori interne/externe, față și spate.
F12A 3Sistemul de alarmă.
Număr siguranțăAmperaj(A)Funcții
F1710Priză de 12 V spate pentru accesorii.
F3315Priză de 12 V față pentru accesorii.
F3620Sistem audio, ecran tactil, CD player, sistem de navigație.

267
În cazul unei defecțiuni
8
Siguranțele din
compartimentul motorului
Caseta cu siguranțe este amplasată în compartimentul motorului, lângă baterie.
Acces la siguranțe

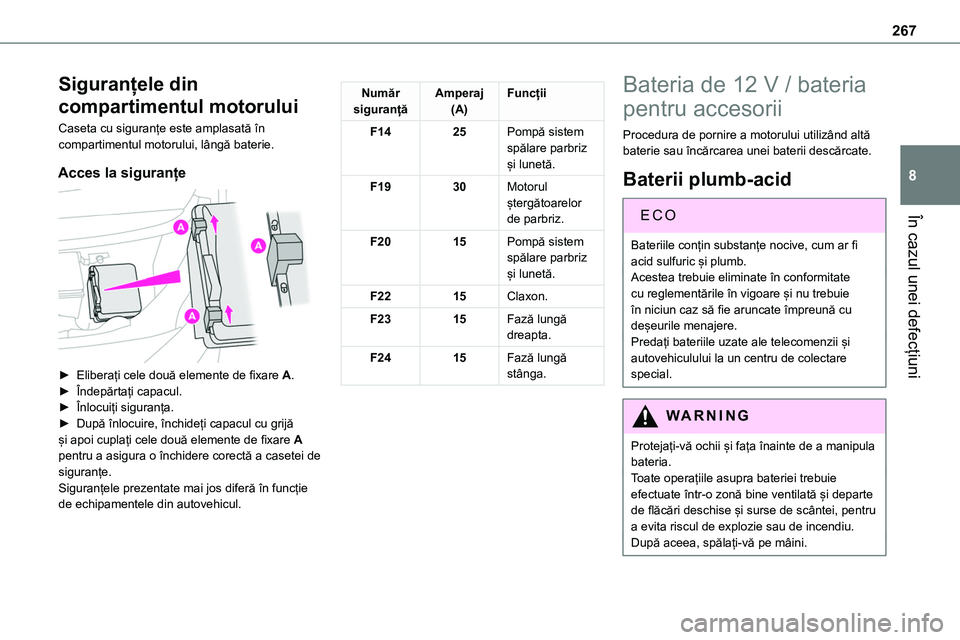

► Eliberați cele două elemente de fixare A.► Îndepărtați capacul.► Înlocuiți siguranța.► După înlocuire, închideți capacul cu grijă și apoi cuplați cele două elemente de fixare A pentru a asigura o închidere corectă a casetei de siguranțe.Siguranțele prezentate mai jos diferă în funcție de echipamentele din autovehicul.
Număr siguranțăAmperaj(A)Funcții
F1425Pompă sistem spălare parbriz și lunetă.
F1930Motorul ștergătoarelor de parbriz.
F2015Pompă sistem spălare parbriz și lunetă.
F2215Claxon.
F2315Fază lungă dreapta.
F2415Fază lungă stânga.
Bateria de 12 V / bateria
pentru accesorii
Procedura de pornire a motorului utilizând altă baterie sau încărcarea unei baterii descărcate.
Baterii plumb-acid
EC O
Bateriile conțin substanțe nocive, cum ar fi acid sulfuric și plumb.Acestea trebuie eliminate în conformitate cu reglementările în vigoare și nu trebuie în niciun caz să fie aruncate împreună cu deșeurile menajere.Predați bateriile uzate ale telecomenzii și autovehiculului la un centru de colectare special.
WARNI NG
Protejați-vă ochii și fața înainte de a manipula bateria.Toate operațiile asupra bateriei trebuie efectuate într-o zonă bine ventilată și departe de flăcări deschise și surse de scântei, pentru a evita riscul de explozie sau de incendiu.După aceea, spălați-vă pe mâini.

268
Motorul electric
NOTIC E
Baterie pentru accesorii descărcatăNu mai puteți porni motorul sau reîncărca bateria de tracțiune.
WARNI NG
Măsuri de precauție înainte de a efectua lucrări asupra bateriei pentru accesoriiSelectați modul P, luați contactul, verificați dacă panoul de instrumente este oprit și dacă autovehiculul nu este conectat.
WARNI NG
Pornirea de urgență a unui alt autovehiculNu utilizați bateria pentru accesorii pentru a efectua pornirea de urgență a unui alt autovehicul sau pentru a încărca bateria unui alt autovehicul.
WARNI NG
Înlocuiți întotdeauna bateria cu una având specificații echivalente.
Acces la baterie

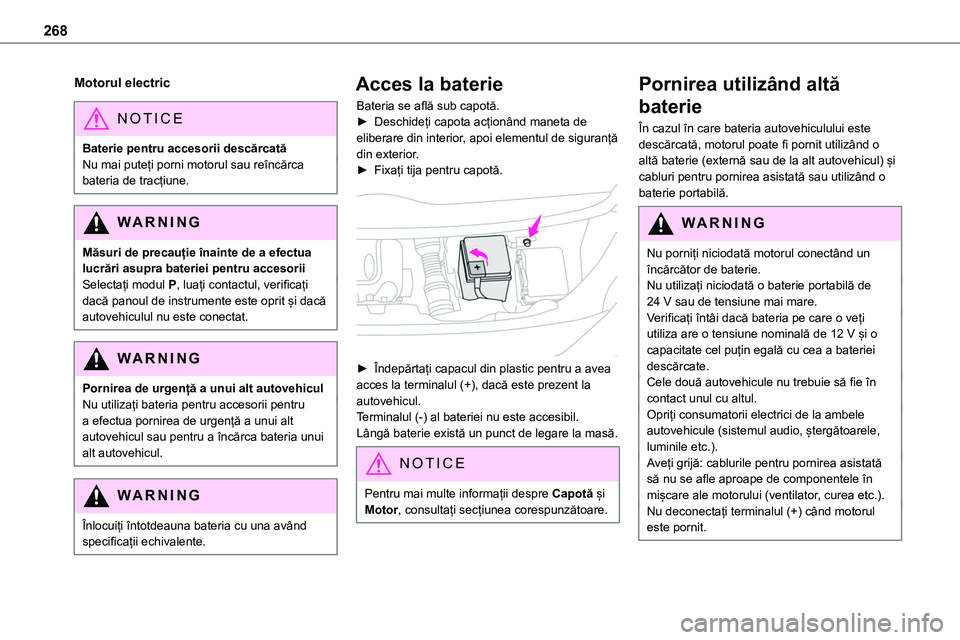

Bateria se află sub capotă.► Deschideți capota acționând maneta de eliberare din interior, apoi elementul de siguranță din exterior.► Fixați tija pentru capotă.

► Îndepărtați capacul din plastic pentru a avea acces la terminalul (+), dacă este prezent la autovehicul.Terminalul (-) al bateriei nu este accesibil.Lângă baterie există un punct de legare la masă.
NOTIC E
Pentru mai multe informații despre Capotă și Motor, consultați secțiunea corespunzătoare.
Pornirea utilizând altă
baterie
În cazul în care bateria autovehiculului este descărcată, motorul poate fi pornit utilizând o altă baterie (externă sau de la alt autovehicul) și cabluri pentru pornirea asistată sau utilizând o baterie portabilă.
WARNI NG
Nu porniți niciodată motorul conectând un încărcător de baterie.Nu utilizați niciodată o baterie portabilă de 24 V sau de tensiune mai mare.Verificați întâi dacă bateria pe care o veți utiliza are o tensiune nominală de 12 V și o capacitate cel puțin egală cu cea a bateriei descărcate.Cele două autovehicule nu trebuie să fie în contact unul cu altul.Opriți consumatorii electrici de la ambele autovehicule (sistemul audio, ștergătoarele, luminile etc.).Aveți grijă: cablurile pentru pornirea asistată să nu se afle aproape de componentele în mișcare ale motorului (ventilator, curea etc.).Nu deconectați terminalul (+) când motorul este pornit.

269
În cazul unei defecțiuni
8

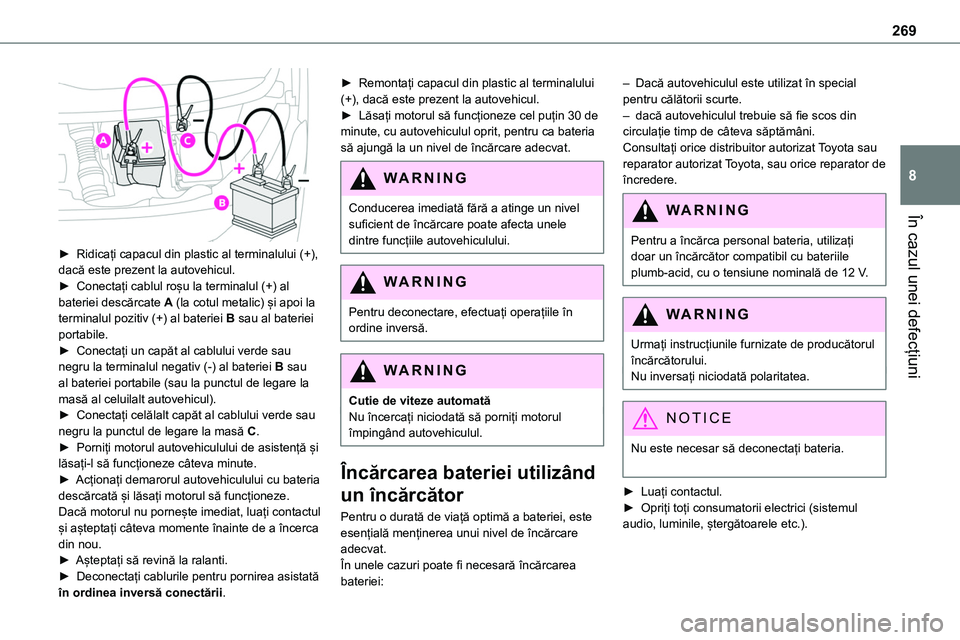

► Ridicați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.► Conectați cablul roșu la terminalul (+) al bateriei descărcate A (la cotul metalic) și apoi la terminalul pozitiv (+) al bateriei B sau al bateriei portabile.► Conectați un capăt al cablului verde sau negru la terminalul negativ (-) al bateriei B sau al bateriei portabile (sau la punctul de legare la masă al celuilalt autovehicul).► Conectați celălalt capăt al cablului verde sau
negru la punctul de legare la masă C.► Porniți motorul autovehiculului de asistență și lăsați-l să funcționeze câteva minute.► Acționați demarorul autovehiculului cu bateria descărcată și lăsați motorul să funcționeze.Dacă motorul nu pornește imediat, luați contactul și așteptați câteva momente înainte de a încerca din nou.► Așteptați să revină la ralanti.► Deconectați cablurile pentru pornirea asistată în ordinea inversă conectării.
► Remontați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.► Lăsați motorul să funcționeze cel puțin 30 de minute, cu autovehiculul oprit, pentru ca bateria să ajungă la un nivel de încărcare adecvat.
WARNI NG
Conducerea imediată fără a atinge un nivel suficient de încărcare poate afecta unele dintre funcțiile autovehiculului.
WARNI NG
Pentru deconectare, efectuați operațiile în ordine inversă.
WARNI NG
Cutie de viteze automatăNu încercați niciodată să porniți motorul împingând autovehiculul.
Încărcarea bateriei utilizând
un încărcător
Pentru o durată de viață optimă a bateriei, este esențială menținerea unui nivel de încărcare adecvat.În unele cazuri poate fi necesară încărcarea bateriei:
– Dacă autovehiculul este utilizat în special pentru călătorii scurte.– dacă autovehiculul trebuie să fie scos din circulație timp de câteva săptămâni.Consultați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
WARNI NG
Pentru a încărca personal bateria, utilizați doar un încărcător compatibil cu bateriile plumb-acid, cu o tensiune nominală de 12 V.
WARNI NG
Urmați instrucțiunile furnizate de producătorul încărcătorului.Nu inversați niciodată polaritatea.
NOTIC E
Nu este necesar să deconectați bateria.
► Luați contactul.► Opriți toți consumatorii electrici (sistemul audio, luminile, ștergătoarele etc.).

270

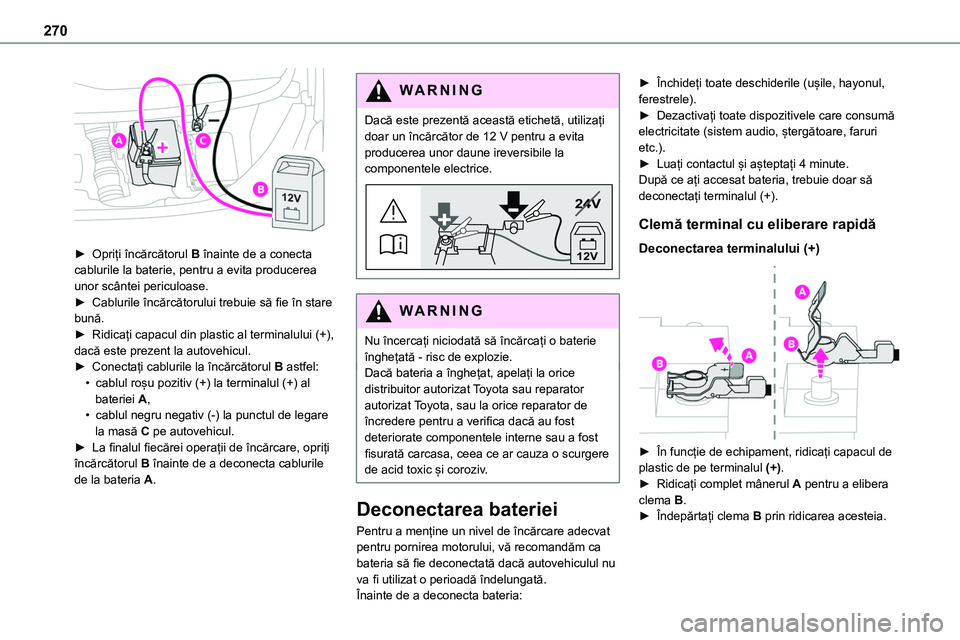

► Opriți încărcătorul B înainte de a conecta cablurile la baterie, pentru a evita producerea unor scântei periculoase.► Cablurile încărcătorului trebuie să fie în stare bună.► Ridicați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.► Conectați cablurile la încărcătorul B astfel:• cablul roșu pozitiv (+) la terminalul (+) al bateriei A,• cablul negru negativ (-) la punctul de legare
la masă C pe autovehicul.► La finalul fiecărei operații de încărcare, opriți încărcătorul B înainte de a deconecta cablurile de la bateria A.
WARNI NG
Dacă este prezentă această etichetă, utilizați doar un încărcător de 12 V pentru a evita producerea unor daune ireversibile la componentele electrice.
24V
12V
WARNI NG
Nu încercați niciodată să încărcați o baterie înghețată - risc de explozie.Dacă bateria a înghețat, apelați la orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau la orice reparator de încredere pentru a verifica dacă au fost
deteriorate componentele interne sau a fost fisurată carcasa, ceea ce ar cauza o scurgere de acid toxic și coroziv.
Deconectarea bateriei
Pentru a menține un nivel de încărcare adecvat pentru pornirea motorului, vă recomandăm ca bateria să fie deconectată dacă autovehiculul nu va fi utilizat o perioadă îndelungată.
Înainte de a deconecta bateria:
► Închideți toate deschiderile (ușile, hayonul, ferestrele).► Dezactivați toate dispozitivele care consumă electricitate (sistem audio, ștergătoare, faruri etc.).► Luați contactul și așteptați 4 minute.După ce ați accesat bateria, trebuie doar să deconectați terminalul (+).
Clemă terminal cu eliberare rapidă
Deconectarea terminalului (+)

► În funcție de echipament, ridicați capacul de plastic de pe terminalul (+).► Ridicați complet mânerul A pentru a elibera clema B.► Îndepărtați clema B prin ridicarea acesteia.
