În cazul unei defecțiuni
8
Reconectarea terminalului (+)

► Ridicați complet mânerul A.► Remontați clema deschisă B de pe terminalul (+) .► Apăsați complet pe clema B.► Apăsați pe mânerul A pentru a bloca clema B.► În funcție de echipament, coborâți capacul de plastic de pe terminalul (+) .
WARNI NG
Nu forțați mânerul, deoarece blocarea nu este posibilă în cazul în care clema nu este poziționată corect; efectuați procedura din nou.
După reconectare
După reconectarea bateriei, puneți contactul și așteptați 1 minut înainte de a porni motorul, pentru a permite inițializarea sistemelor electronice.Cu toate acestea, dacă problemele minore persistă chiar și după ce ați efectuat această operațiune, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice
reparator de încredere.Consultați secțiunea corespunzătoare, reinițializați anumite echipamente:– Cheia cu telecomandă sau cheia electronică (în funcție de versiune).– Geamurile cu acționare electrică.– Ușile cu acționare electrică,– Data și ora.– Posturile radio presetate.
NOTIC E
Este posibil ca sistemul Stop & Start să nu fie funcțional în timpul călătoriei efectuate după prima pornire a motorului.În acest caz, sistemul va fi disponibil din nou după o perioadă continuă de imobilizare a autovehiculului, perioadă ce depinde de temperatura exterioară și de nivelul de încărcare a bateriei (până la aproximativ 8 ore).
Remorcare
Procedura pentru remorcarea autovehiculului dumneavoastră sau a unui alt autovehicul utilizând un dispozitiv mecanic detașabil.
NOTIC E
Recomandări generaleRespectați legislația în vigoare în țara în care
conduceți.Greutatea autovehiculului tractor trebuie să fie mai mare decât cea a autovehiculului remorcat.Șoferul trebuie să rămână la volanul autovehiculului remorcat și să aibă un permis de conducere valabil.La remorcarea unui autovehicul cu toate cele patru roți la sol, utilizați întotdeauna o bară de remorcare aprobată; frânghiile și curelele sunt interzise.Autovehiculul tractor trebuie să se deplaseze ușor.Atunci autovehiculul este remorcat cu motorul oprit, nu mai este nevoie de niciun fel de asistență pentru frânare sau direcție.

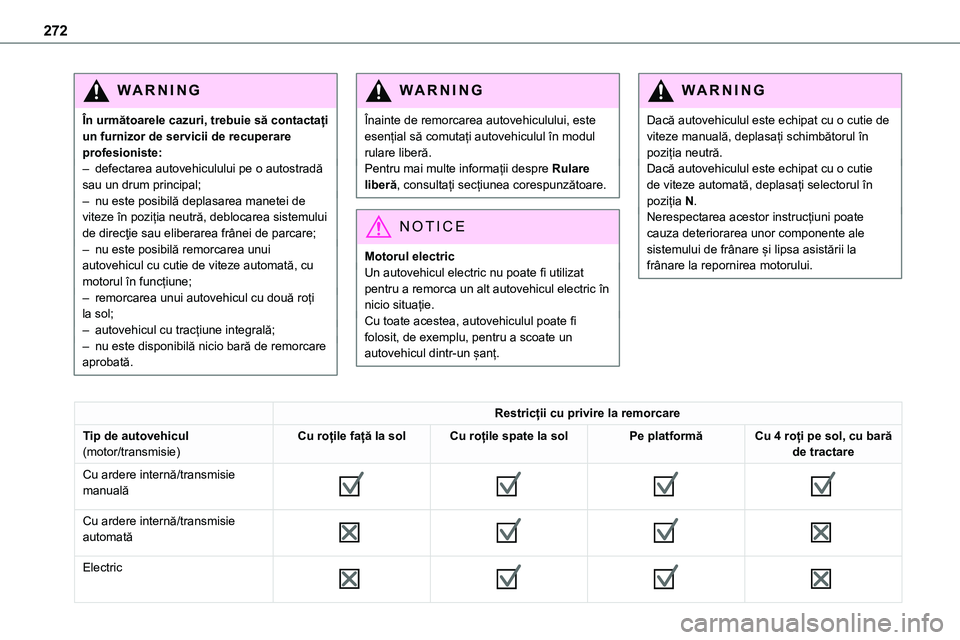

272
WARNI NG
În următoarele cazuri, trebuie să contactați un furnizor de servicii de recuperare profesioniste:– defectarea autovehiculului pe o autostradă sau un drum principal;– nu este posibilă deplasarea manetei de viteze în poziția neutră, deblocarea sistemului
de direcţie sau eliberarea frânei de parcare;– nu este posibilă remorcarea unui autovehicul cu cutie de viteze automată, cu motorul în funcțiune;– remorcarea unui autovehicul cu două roți la sol;– autovehicul cu tracțiune integrală;– nu este disponibilă nicio bară de remorcare aprobată.
WARNI NG
Înainte de remorcarea autovehiculului, este esențial să comutați autovehiculul în modul rulare liberă.Pentru mai multe informații despre Rulare liberă, consultați secțiunea corespunzătoare.
NOTIC E
Motorul electricUn autovehicul electric nu poate fi utilizat pentru a remorca un alt autovehicul electric în nicio situație.Cu toate acestea, autovehiculul poate fi folosit, de exemplu, pentru a scoate un autovehicul dintr-un șanț.
WARNI NG
Dacă autovehiculul este echipat cu o cutie de viteze manuală, deplasați schimbătorul în poziția neutră.Dacă autovehiculul este echipat cu o cutie de viteze automată, deplasați selectorul în poziția N.Nerespectarea acestor instrucțiuni poate
cauza deteriorarea unor componente ale sistemului de frânare și lipsa asistării la frânare la repornirea motorului.
Restricții cu privire la remorcare
Tip de autovehicul(motor/transmisie)Cu roțile față la solCu roțile spate la solPe platformăCu 4 roți pe sol, cu bară de tractare
Cu ardere internă/transmisie manuală








Cu ardere internă/transmisie automată








Electric

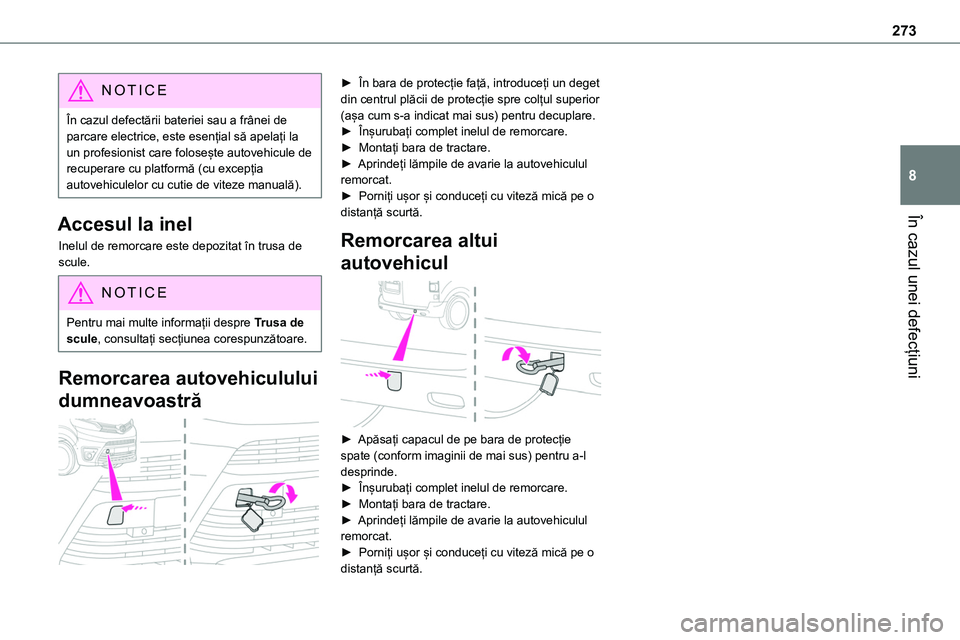

273
În cazul unei defecțiuni
8
NOTIC E
În cazul defectării bateriei sau a frânei de parcare electrice, este esențial să apelați la un profesionist care folosește autovehicule de recuperare cu platformă (cu excepția autovehiculelor cu cutie de viteze manuală).
Accesul la inel
Inelul de remorcare este depozitat în trusa de scule.
NOTIC E
Pentru mai multe informații despre Trusa de scule, consultați secțiunea corespunzătoare.
Remorcarea autovehiculului
dumneavoastră

► În bara de protecție față, introduceți un deget din centrul plăcii de protecție spre colțul superior (așa cum s-a indicat mai sus) pentru decuplare.► Înșurubați complet inelul de remorcare.► Montați bara de tractare.► Aprindeți lămpile de avarie la autovehiculul remorcat.► Porniți ușor și conduceți cu viteză mică pe o distanță scurtă.
Remorcarea altui
autovehicul

► Apăsați capacul de pe bara de protecție spate (conform imaginii de mai sus) pentru a-l desprinde.► Înșurubați complet inelul de remorcare.► Montați bara de tractare.► Aprindeți lămpile de avarie la autovehiculul remorcat.► Porniți ușor și conduceți cu viteză mică pe o distanță scurtă.

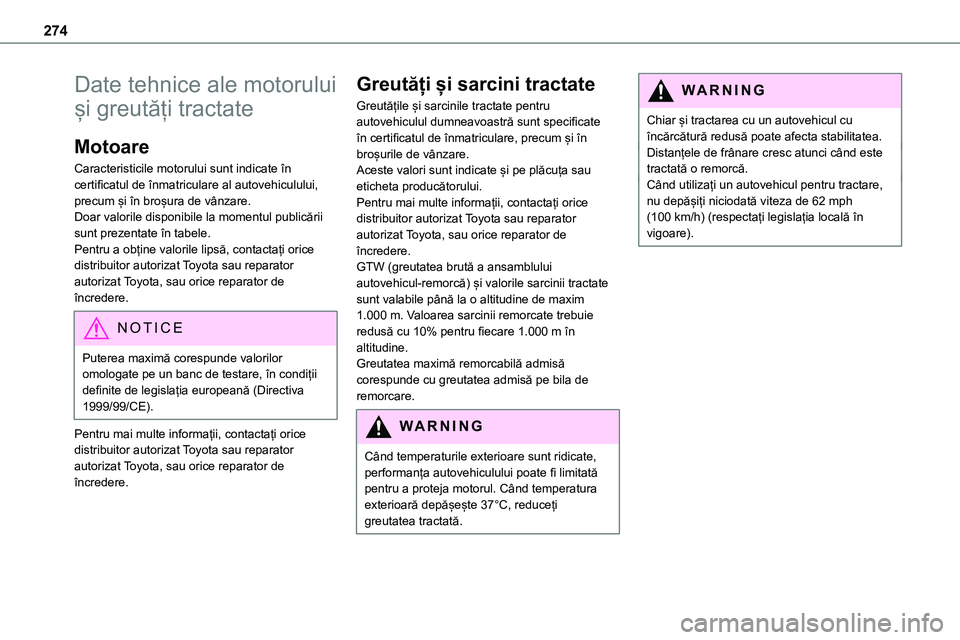

274
Date tehnice ale motorului
și greutăți tractate
Motoare
Caracteristicile motorului sunt indicate în certificatul de înmatriculare al autovehiculului, precum și în broșura de vânzare.Doar valorile disponibile la momentul publicării
sunt prezentate în tabele.Pentru a obține valorile lipsă, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
NOTIC E
Puterea maximă corespunde valorilor omologate pe un banc de testare, în condiții definite de legislația europeană (Directiva 1999/99/CE).
Pentru mai multe informații, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Greutăți și sarcini tractate
Greutățile și sarcinile tractate pentru autovehiculul dumneavoastră sunt specificate în certificatul de înmatriculare, precum și în broșurile de vânzare.Aceste valori sunt indicate și pe plăcuța sau eticheta producătorului.Pentru mai multe informații, contactați orice distribuitor autorizat Toyota sau reparator
autorizat Toyota, sau orice reparator de încredere.GTW (greutatea brută a ansamblului autovehicul-remorcă) și valorile sarcinii tractate sunt valabile până la o altitudine de maxim 1.000 m. Valoarea sarcinii remorcate trebuie redusă cu 10% pentru fiecare 1.000 m în altitudine.Greutatea maximă remorcabilă admisă corespunde cu greutatea admisă pe bila de remorcare.
WARNI NG
Când temperaturile exterioare sunt ridicate, performanța autovehiculului poate fi limitată pentru a proteja motorul. Când temperatura exterioară depășește 37°C, reduceți greutatea tractată.
WARNI NG
Chiar și tractarea cu un autovehicul cu încărcătură redusă poate afecta stabilitatea.Distanțele de frânare cresc atunci când este tractată o remorcă.Când utilizați un autovehicul pentru tractare, nu depășiți niciodată viteza de 62 mph (100 km/h) (respectați legislația locală în
vigoare).

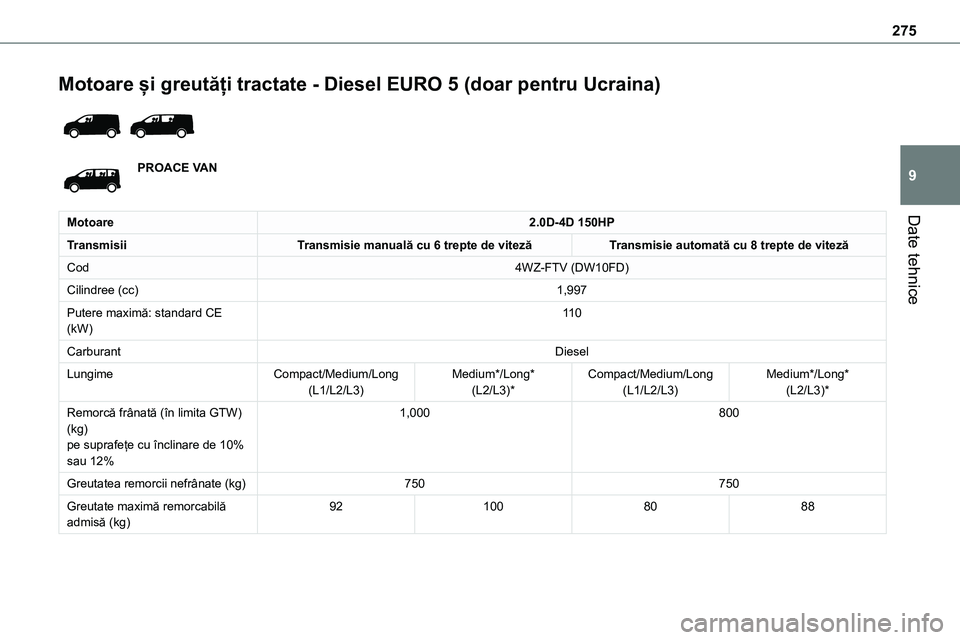

275
Date tehnice
9
Motoare și greutăți tractate - Diesel EURO 5 (doar pentru Ucraina)

PROACE VAN
Motoare2.0D-4D 150HP
TransmisiiTransmisie manuală cu 6 trepte de vitezăTransmisie automată cu 8 trepte de viteză
Cod4WZ-FTV (DW10FD)
Cilindree (cc)1,997
Putere maximă: standard CE (kW)11 0
CarburantDiesel
LungimeCompact/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Compact/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Remorcă frânată (în limita GTW) (kg)pe suprafețe cu înclinare de 10% sau 12%
1,000800
Greutatea remorcii nefrânate (kg)750750
Greutate maximă remorcabilă admisă (kg)921008088

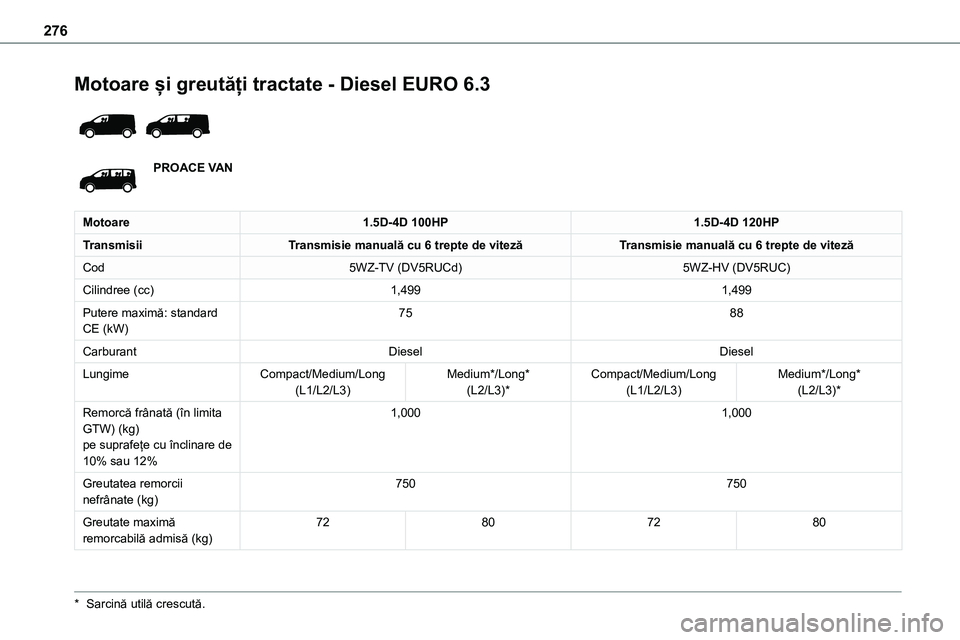

276
Motoare și greutăți tractate - Diesel EURO 6.3

PROACE VAN
Motoare1.5D-4D 100HP1.5D-4D 120HP
TransmisiiTransmisie manuală cu 6 trepte de vitezăTransmisie manuală cu 6 trepte de viteză
Cod5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)
Cilindree (cc)1,4991,499
Putere maximă: standard CE (kW)7588
CarburantDieselDiesel
LungimeCompact/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Compact/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Remorcă frânată (în limita GTW) (kg)pe suprafețe cu înclinare de 10% sau 12%
1,0001,000
Greutatea remorcii nefrânate (kg)750750
Greutate maximă remorcabilă admisă (kg)72807280
* Sarcină utilă crescută.

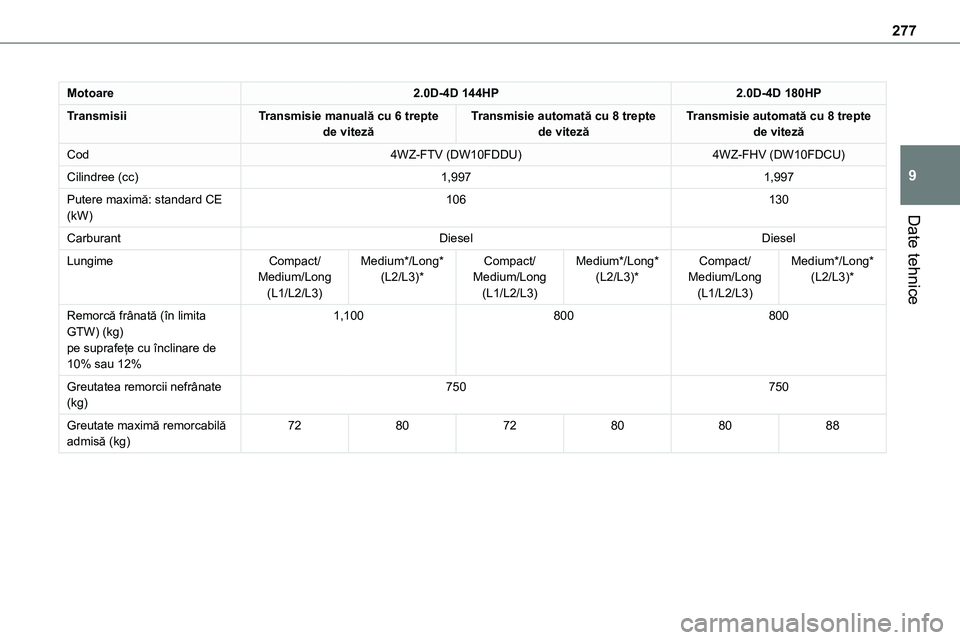

277
Date tehnice
9
Motoare2.0D-4D 144HP2.0D-4D 180HP
TransmisiiTransmisie manuală cu 6 trepte de vitezăTransmisie automată cu 8 trepte de vitezăTransmisie automată cu 8 trepte de viteză
Cod4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Cilindree (cc)1,9971,997
Putere maximă: standard CE (kW)106130
CarburantDieselDiesel
LungimeCompact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Remorcă frânată (în limita GTW) (kg)pe suprafețe cu înclinare de 10% sau 12%
1,100800800
Greutatea remorcii nefrânate (kg)750750
Greutate maximă remorcabilă admisă (kg)728072808088

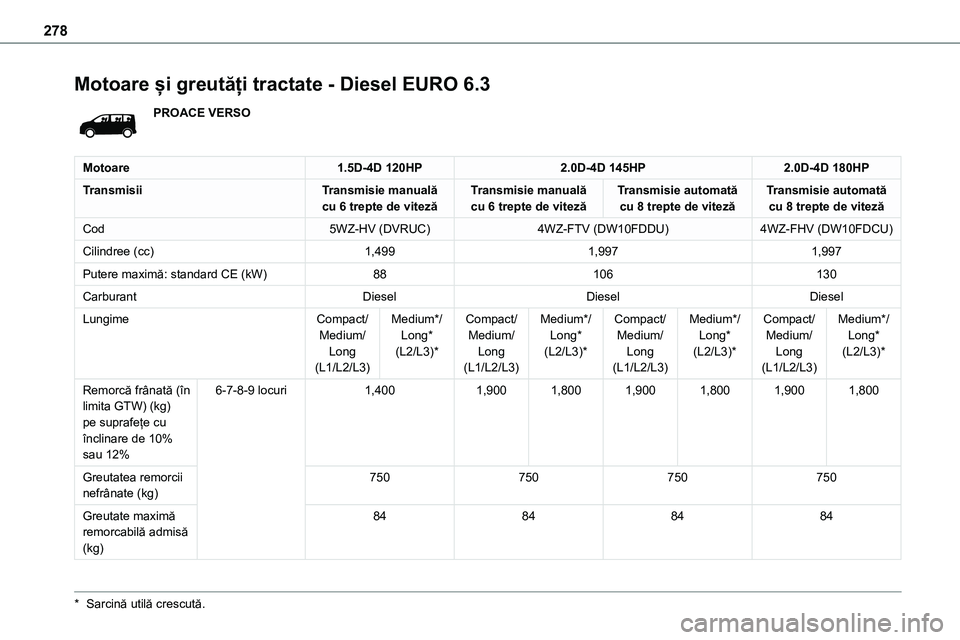

278
Motoare și greutăți tractate - Diesel EURO 6.3
PROACE VERSO
Motoare1.5D-4D 120HP2.0D-4D 145HP2.0D-4D 180HP
TransmisiiTransmisie manuală cu 6 trepte de vitezăTransmisie manuală cu 6 trepte de vitezăTransmisie automată cu 8 trepte de vitezăTransmisie automată cu 8 trepte de viteză
Cod5WZ-HV (DVRUC)4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Cilindree (cc)1,4991,9971,997
Putere maximă: standard CE (kW)88106130
CarburantDieselDieselDiesel
LungimeCompact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Remorcă frânată (în limita GTW) (kg)pe suprafețe cu înclinare de 10% sau 12%
6-7-8-9 locuri1,4001,9001,8001,9001,8001,9001,800
Greutatea remorcii nefrânate (kg)750750750750
Greutate maximă remorcabilă admisă (kg)
84848484
* Sarcină utilă crescută.

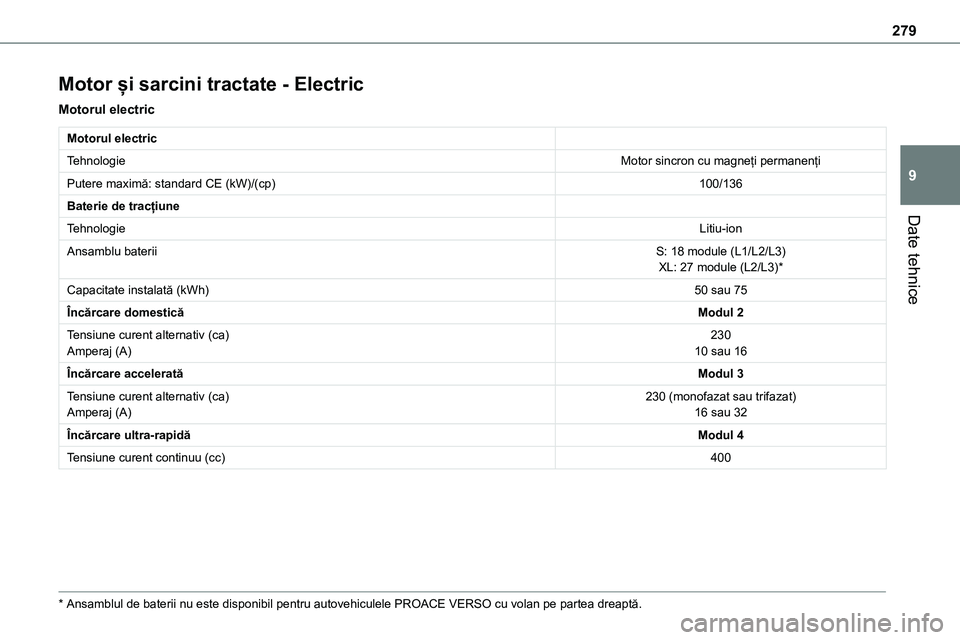

279
Date tehnice
9
Motor și sarcini tractate - Electric
Motorul electric
Motorul electric
TehnologieMotor sincron cu magneți permanenți
Putere maximă: standard CE (kW)/(cp)100/136
Baterie de tracțiune
TehnologieLitiu-ion
Ansamblu bateriiS: 18 module (L1/L2/L3)XL: 27 module (L2/L3)*
Capacitate instalată (kWh)50 sau 75
Încărcare domesticăModul 2
Tensiune curent alternativ (ca)Amperaj (A)23010 sau 16
Încărcare acceleratăModul 3
Tensiune curent alternativ (ca)Amperaj (A)230 (monofazat sau trifazat)16 sau 32
Încărcare ultra-rapidăModul 4
Tensiune curent continuu (cc)400
* Ansamblul de baterii nu este disponibil pentru autovehiculele PROACE VERSO cu volan pe partea dreaptă.

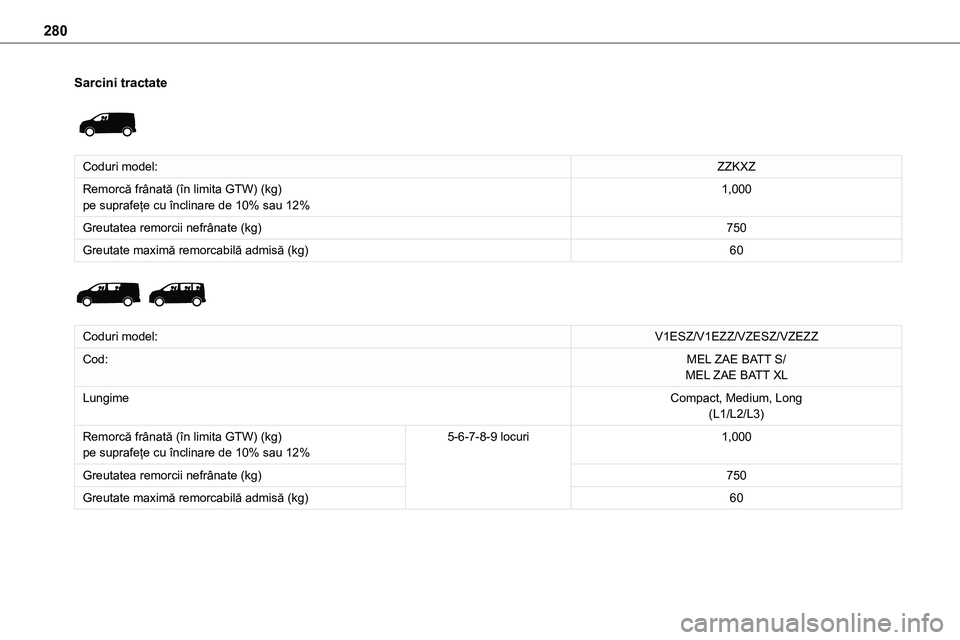

280
Sarcini tractate

Coduri model:ZZKXZ
Remorcă frânată (în limita GTW) (kg)pe suprafețe cu înclinare de 10% sau 12%1,000
Greutatea remorcii nefrânate (kg)750
Greutate maximă remorcabilă admisă (kg)60

Coduri model:V1ESZ/V1EZZ/VZESZ/VZEZZ
Cod:MEL ZAE BATT S/MEL ZAE BATT XL
LungimeCompact, Medium, Long(L1/L2/L3)
Remorcă frânată (în limita GTW) (kg)pe suprafețe cu înclinare de 10% sau 12%5-6-7-8-9 locuri1,000
Greutatea remorcii nefrânate (kg)750
Greutate maximă remorcabilă admisă (kg)60
