TOYOTA PROACE 2022 Manual de utilizare (in Romanian)

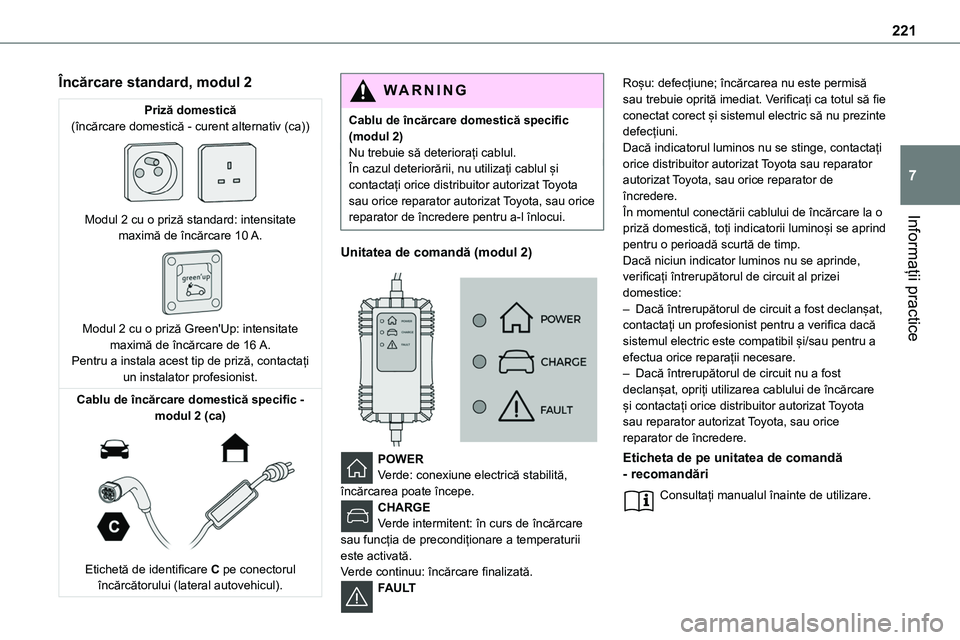

221
Informații practice
7
Încărcare standard, modul 2
Priză domestică(încărcare domestică - curent alternativ (ca))

Modul 2 cu o priză standard: intensitate maximă de încărcare 10 A.

Modul 2 cu o priză Green'Up: intensitate maximă de încărcare de 16 A.Pentru a instala acest tip de priză, contactați un instalator profesionist.
Cablu de încărcare domestică specific - modul 2 (ca)

Etichetă de identificare C pe conectorul încărcătorului (lateral autovehicul).
WARNI NG
Cablu de încărcare domestică specific (modul 2)Nu trebuie să deteriorați cablul.În cazul deteriorării, nu utilizați cablul și contactați orice distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau orice reparator de încredere pentru a-l înlocui.
Unitatea de comandă (modul 2)


POWERVerde: conexiune electrică stabilită, încărcarea poate începe.CHARGEVerde intermitent: în curs de încărcare
sau funcția de precondiționare a temperaturii este activată.Verde continuu: încărcare finalizată.FAULT
Roșu: defecțiune; încărcarea nu este permisă sau trebuie oprită imediat. Verificați ca totul să fie conectat corect și sistemul electric să nu prezinte defecțiuni.Dacă indicatorul luminos nu se stinge, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.În momentul conectării cablului de încărcare la o
priză domestică, toți indicatorii luminoși se aprind pentru o perioadă scurtă de timp.Dacă niciun indicator luminos nu se aprinde, verificați întrerupătorul de circuit al prizei domestice:– Dacă întrerupătorul de circuit a fost declanșat, contactați un profesionist pentru a verifica dacă sistemul electric este compatibil și/sau pentru a efectua orice reparații necesare.– Dacă întrerupătorul de circuit nu a fost declanșat, opriți utilizarea cablului de încărcare și contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Eticheta de pe unitatea de comandă - recomandări
Consultați manualul înainte de utilizare.

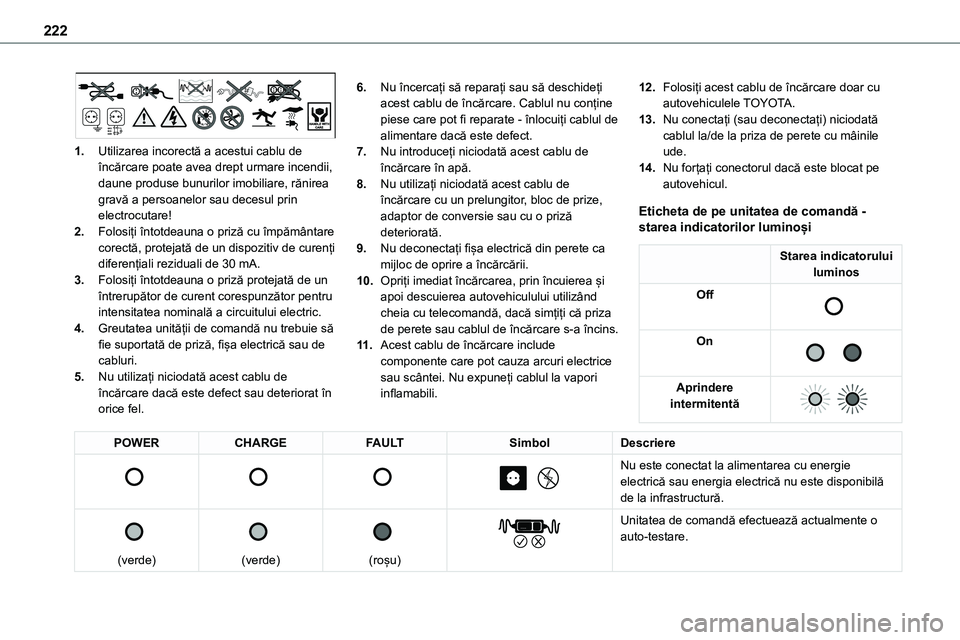

222
1.Utilizarea incorectă a acestui cablu de încărcare poate avea drept urmare incendii, daune produse bunurilor imobiliare, rănirea gravă a persoanelor sau decesul prin electrocutare!
2.Folosiți întotdeauna o priză cu împământare corectă, protejată de un dispozitiv de curenți diferențiali reziduali de 30 mA.
3.Folosiți întotdeauna o priză protejată de un întrerupător de curent corespunzător pentru intensitatea nominală a circuitului electric.
4.Greutatea unității de comandă nu trebuie să fie suportată de priză, fișa electrică sau de cabluri.
5.Nu utilizați niciodată acest cablu de încărcare dacă este defect sau deteriorat în orice fel.
6.Nu încercați să reparați sau să deschideți acest cablu de încărcare. Cablul nu conține piese care pot fi reparate - înlocuiți cablul de alimentare dacă este defect.
7.Nu introduceți niciodată acest cablu de încărcare în apă.
8.Nu utilizați niciodată acest cablu de încărcare cu un prelungitor, bloc de prize, adaptor de conversie sau cu o priză deteriorată.
9.Nu deconectați fișa electrică din perete ca mijloc de oprire a încărcării.
10.Opriți imediat încărcarea, prin încuierea și apoi descuierea autovehiculului utilizând cheia cu telecomandă, dacă simțiți că priza de perete sau cablul de încărcare s-a încins.
11 .Acest cablu de încărcare include componente care pot cauza arcuri electrice sau scântei. Nu expuneți cablul la vapori inflamabili.
12.Folosiți acest cablu de încărcare doar cu autovehiculele TOYOTA.
13.Nu conectați (sau deconectați) niciodată cablul la/de la priza de perete cu mâinile ude.
14.Nu forțați conectorul dacă este blocat pe autovehicul.
Eticheta de pe unitatea de comandă - starea indicatorilor luminoși
Starea indicatorului luminos
Off

On

Aprindere intermitentă


POWERCHARGEFAULTSimbolDescriere







Nu este conectat la alimentarea cu energie electrică sau energia electrică nu este disponibilă de la infrastructură.

(verde)


(verde)


(roșu)


Unitatea de comandă efectuează actualmente o auto-testare.

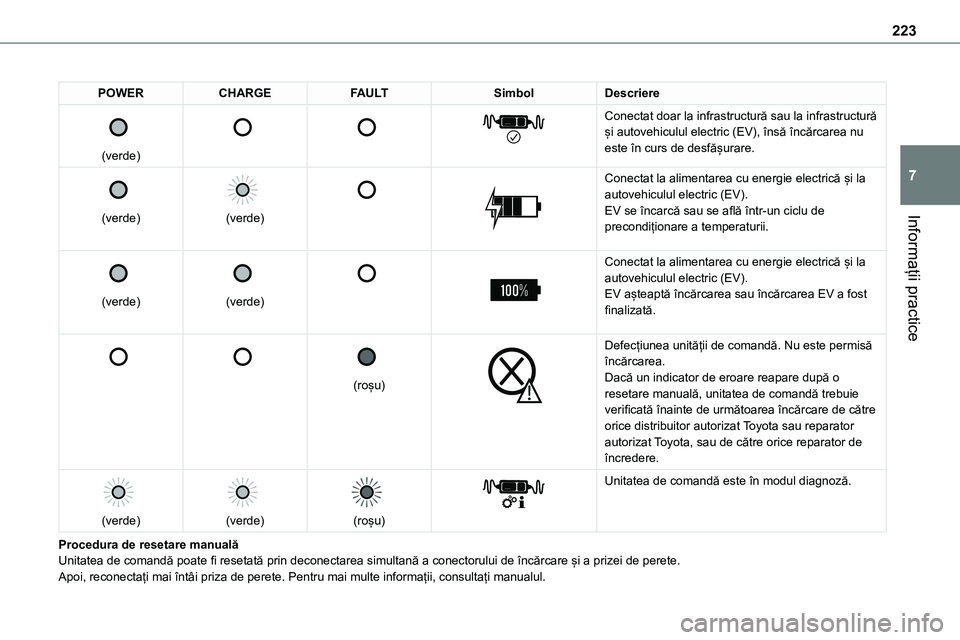

223
Informații practice
7
POWERCHARGEFAULTSimbolDescriere

(verde)






Conectat doar la infrastructură sau la infrastructură și autovehiculul electric (EV), însă încărcarea nu este în curs de desfășurare.


(verde)


(verde)




Conectat la alimentarea cu energie electrică și la autovehiculul electric (EV).EV se încarcă sau se află într-un ciclu de precondiționare a temperaturii.


(verde)


(verde)




Conectat la alimentarea cu energie electrică și la autovehiculul electric (EV).EV așteaptă încărcarea sau încărcarea EV a fost finalizată.






(roșu)


Defecțiunea unității de comandă. Nu este permisă încărcarea.Dacă un indicator de eroare reapare după o resetare manuală, unitatea de comandă trebuie verificată înainte de următoarea încărcare de către orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau de către orice reparator de încredere.

(verde)


(verde)


(roșu)


Unitatea de comandă este în modul diagnoză.
Procedura de resetare manualăUnitatea de comandă poate fi resetată prin deconectarea simultană a conectorului de încărcare și a prizei de perete.Apoi, reconectați mai întâi priza de perete. Pentru mai multe informații, consultați manualul.

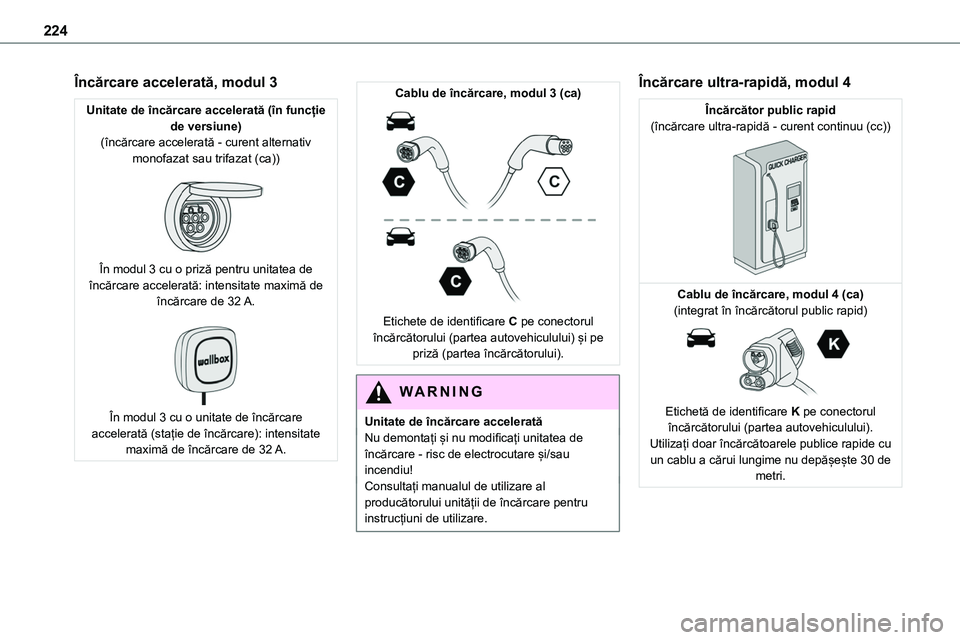

224
Încărcare accelerată, modul 3
Unitate de încărcare accelerată (în funcție de versiune)(încărcare accelerată - curent alternativ monofazat sau trifazat (ca))

În modul 3 cu o priză pentru unitatea de încărcare accelerată: intensitate maximă de încărcare de 32 A.

În modul 3 cu o unitate de încărcare accelerată (stație de încărcare): intensitate maximă de încărcare de 32 A.
Cablu de încărcare, modul 3 (ca)

Etichete de identificare C pe conectorul încărcătorului (partea autovehiculului) și pe priză (partea încărcătorului).
WARNI NG
Unitate de încărcare acceleratăNu demontați și nu modificați unitatea de încărcare - risc de electrocutare și/sau incendiu!Consultați manualul de utilizare al producătorului unității de încărcare pentru instrucțiuni de utilizare.
Încărcare ultra-rapidă, modul 4
Încărcător public rapid(încărcare ultra-rapidă - curent continuu (cc))

Cablu de încărcare, modul 4 (ca)(integrat în încărcătorul public rapid)

Etichetă de identificare K pe conectorul încărcătorului (partea autovehiculului).Utilizați doar încărcătoarele publice rapide cu un cablu a cărui lungime nu depășește 30 de metri.

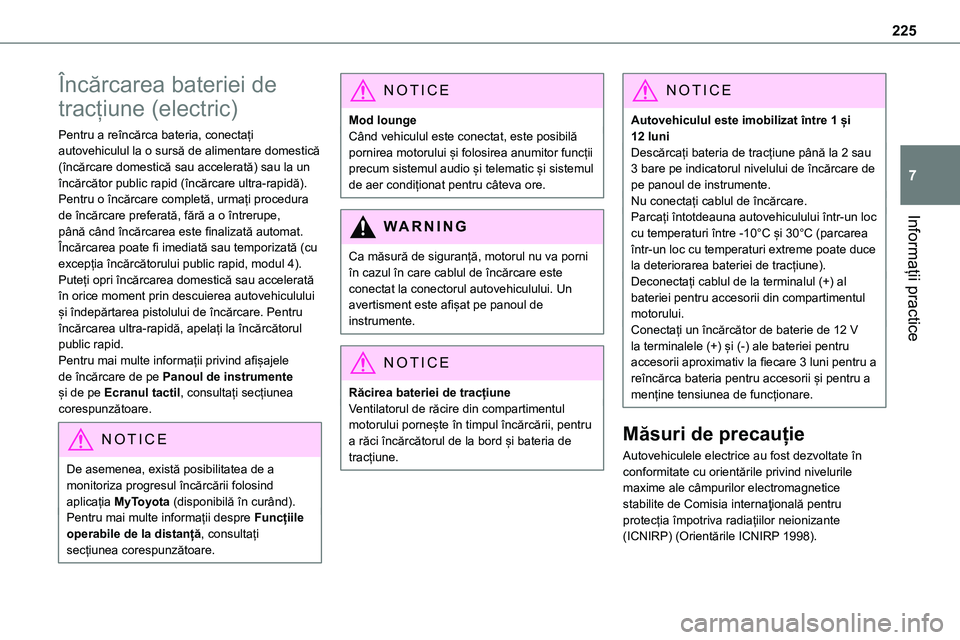

225
Informații practice
7
Încărcarea bateriei de
tracțiune (electric)
Pentru a reîncărca bateria, conectați autovehiculul la o sursă de alimentare domestică (încărcare domestică sau accelerată) sau la un încărcător public rapid (încărcare ultra-rapidă).Pentru o încărcare completă, urmați procedura de încărcare preferată, fără a o întrerupe,
până când încărcarea este finalizată automat. Încărcarea poate fi imediată sau temporizată (cu excepția încărcătorului public rapid, modul 4).Puteți opri încărcarea domestică sau accelerată în orice moment prin descuierea autovehiculului și îndepărtarea pistolului de încărcare. Pentru încărcarea ultra-rapidă, apelați la încărcătorul public rapid.Pentru mai multe informații privind afișajele de încărcare de pe Panoul de instrumente și de pe Ecranul tactil, consultați secțiunea corespunzătoare.
NOTIC E
De asemenea, există posibilitatea de a monitoriza progresul încărcării folosind aplicația MyToyota (disponibilă în curând).Pentru mai multe informații despre Funcțiile
operabile de la distanță, consultați secțiunea corespunzătoare.
NOTIC E
Mod loungeCând vehiculul este conectat, este posibilă pornirea motorului și folosirea anumitor funcții precum sistemul audio și telematic și sistemul de aer condiționat pentru câteva ore.
WARNI NG
Ca măsură de siguranță, motorul nu va porni în cazul în care cablul de încărcare este conectat la conectorul autovehiculului. Un avertisment este afișat pe panoul de instrumente.
NOTIC E
Răcirea bateriei de tracțiuneVentilatorul de răcire din compartimentul motorului pornește în timpul încărcării, pentru a răci încărcătorul de la bord și bateria de tracțiune.
NOTIC E
Autovehiculul este imobilizat între 1 și 12 luniDescărcați bateria de tracțiune până la 2 sau 3 bare pe indicatorul nivelului de încărcare de pe panoul de instrumente.Nu conectați cablul de încărcare.Parcați întotdeauna autovehiculului într-un loc
cu temperaturi între -10°C și 30°C (parcarea într-un loc cu temperaturi extreme poate duce la deteriorarea bateriei de tracțiune).Deconectați cablul de la terminalul (+) al bateriei pentru accesorii din compartimentul motorului.Conectați un încărcător de baterie de 12 V la terminalele (+) și (-) ale bateriei pentru accesorii aproximativ la fiecare 3 luni pentru a reîncărca bateria pentru accesorii și pentru a menține tensiunea de funcționare.
Măsuri de precauție
Autovehiculele electrice au fost dezvoltate în conformitate cu orientările privind nivelurile maxime ale câmpurilor electromagnetice stabilite de Comisia internaţională pentru protecția împotriva radiațiilor neionizante (ICNIRP) (Orientările ICNIRP 1998).

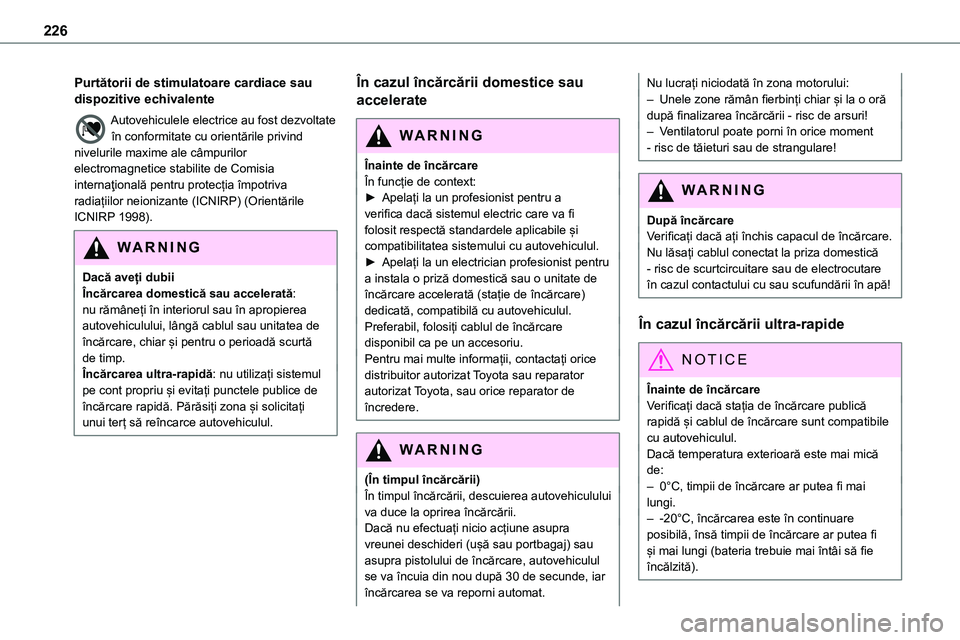

226
Purtătorii de stimulatoare cardiace sau dispozitive echivalente
Autovehiculele electrice au fost dezvoltate în conformitate cu orientările privind nivelurile maxime ale câmpurilor electromagnetice stabilite de Comisia internaţională pentru protecția împotriva radiațiilor neionizante (ICNIRP) (Orientările ICNIRP 1998).
WARNI NG
Dacă aveți dubiiÎncărcarea domestică sau accelerată: nu rămâneți în interiorul sau în apropierea autovehiculului, lângă cablul sau unitatea de încărcare, chiar și pentru o perioadă scurtă de timp.Încărcarea ultra-rapidă: nu utilizați sistemul pe cont propriu și evitați punctele publice de încărcare rapidă. Părăsiți zona și solicitați unui terț să reîncarce autovehiculul.
În cazul încărcării domestice sau
accelerate
WARNI NG
Înainte de încărcareÎn funcție de context:► Apelați la un profesionist pentru a verifica dacă sistemul electric care va fi
folosit respectă standardele aplicabile și compatibilitatea sistemului cu autovehiculul.► Apelați la un electrician profesionist pentru a instala o priză domestică sau o unitate de încărcare accelerată (stație de încărcare) dedicată, compatibilă cu autovehiculul.Preferabil, folosiți cablul de încărcare disponibil ca pe un accesoriu.Pentru mai multe informații, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
WARNI NG
(În timpul încărcării)În timpul încărcării, descuierea autovehiculului va duce la oprirea încărcării.Dacă nu efectuați nicio acțiune asupra vreunei deschideri (ușă sau portbagaj) sau asupra pistolului de încărcare, autovehiculul se va încuia din nou după 30 de secunde, iar încărcarea se va reporni automat.
Nu lucrați niciodată în zona motorului:– Unele zone rămân fierbinți chiar și la o oră după finalizarea încărcării - risc de arsuri!– Ventilatorul poate porni în orice moment - risc de tăieturi sau de strangulare!
WARNI NG
După încărcare
Verificați dacă ați închis capacul de încărcare.Nu lăsați cablul conectat la priza domestică - risc de scurtcircuitare sau de electrocutare în cazul contactului cu sau scufundării în apă!
În cazul încărcării ultra-rapide
NOTIC E
Înainte de încărcareVerificați dacă stația de încărcare publică rapidă și cablul de încărcare sunt compatibile cu autovehiculul.Dacă temperatura exterioară este mai mică de:– 0°C, timpii de încărcare ar putea fi mai lungi.– -20°C, încărcarea este în continuare posibilă, însă timpii de încărcare ar putea fi și mai lungi (bateria trebuie mai întâi să fie încălzită).

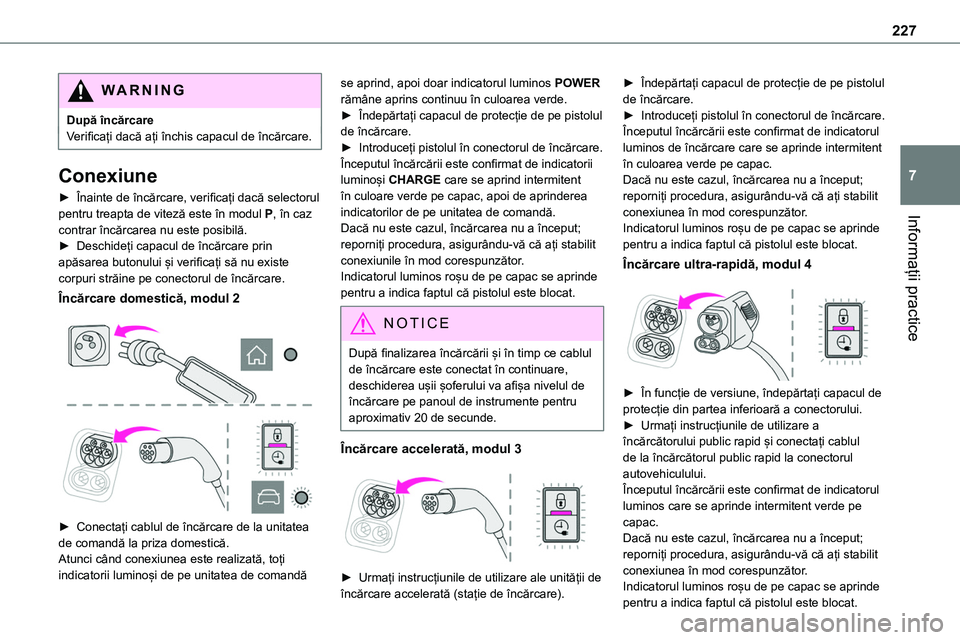

227
Informații practice
7
WARNI NG
După încărcareVerificați dacă ați închis capacul de încărcare.
Conexiune
► Înainte de încărcare, verificați dacă selectorul pentru treapta de viteză este în modul P, în caz
contrar încărcarea nu este posibilă.► Deschideți capacul de încărcare prin apăsarea butonului și verificați să nu existe corpuri străine pe conectorul de încărcare.
Încărcare domestică, modul 2


► Conectați cablul de încărcare de la unitatea de comandă la priza domestică.Atunci când conexiunea este realizată, toți indicatorii luminoși de pe unitatea de comandă
se aprind, apoi doar indicatorul luminos POWER rămâne aprins continuu în culoarea verde.► Îndepărtați capacul de protecție de pe pistolul de încărcare.► Introduceți pistolul în conectorul de încărcare.Începutul încărcării este confirmat de indicatorii luminoși CHARGE care se aprind intermitent în culoare verde pe capac, apoi de aprinderea indicatorilor de pe unitatea de comandă.
Dacă nu este cazul, încărcarea nu a început; reporniți procedura, asigurându-vă că ați stabilit conexiunile în mod corespunzător.Indicatorul luminos roșu de pe capac se aprinde pentru a indica faptul că pistolul este blocat.
NOTIC E
După finalizarea încărcării și în timp ce cablul de încărcare este conectat în continuare, deschiderea ușii șoferului va afișa nivelul de încărcare pe panoul de instrumente pentru aproximativ 20 de secunde.
Încărcare accelerată, modul 3

► Urmați instrucțiunile de utilizare ale unității de încărcare accelerată (stație de încărcare).
► Îndepărtați capacul de protecție de pe pistolul de încărcare.► Introduceți pistolul în conectorul de încărcare.Începutul încărcării este confirmat de indicatorul luminos de încărcare care se aprinde intermitent în culoarea verde pe capac.Dacă nu este cazul, încărcarea nu a început; reporniți procedura, asigurându-vă că ați stabilit conexiunea în mod corespunzător.
Indicatorul luminos roșu de pe capac se aprinde pentru a indica faptul că pistolul este blocat.
Încărcare ultra-rapidă, modul 4

► În funcție de versiune, îndepărtați capacul de protecție din partea inferioară a conectorului.► Urmați instrucțiunile de utilizare a
încărcătorului public rapid și conectați cablul de la încărcătorul public rapid la conectorul autovehiculului.Începutul încărcării este confirmat de indicatorul luminos care se aprinde intermitent verde pe capac.Dacă nu este cazul, încărcarea nu a început; reporniți procedura, asigurându-vă că ați stabilit conexiunea în mod corespunzător.Indicatorul luminos roșu de pe capac se aprinde pentru a indica faptul că pistolul este blocat.

228
Încărcare temporizată
Setări
La orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau la orice reparator de încredere, cu Bluetooth® sistem audioSetarea implicită pentru ora de începere a încărcării temporizate este miezul nopții (ora
autovehiculului).Puteți modifica ora de începere a încărcării temporizate.Vizitați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.Pe un smartphone sau o tabletă (GSM), cu TOYOTA Pro Touch sau TOYOTA Pro Touch cu sistem de navigațiePuteți programa funcția de încărcare temporizată în orice moment prin intermediul aplicației MyToyota (disponibilă în curând).Pentru mai multe informații despre Funcțiile operabile de la distanță, consultați secțiunea corespunzătoare.În autovehicul, cu TOYOTA Pro Touch cu sistem de navigație► În meniul Energie al ecranului tactil, selectați pagina Încărcare.► Setați ora de începere a încărcării.► Apăsați OK.Setarea este salvată în sistem.
Activare
NOTIC E
Încărcarea temporizată este posibilă doar împreună cu modurile 2 și 3.
► După programarea încărcării temporizate, conectați autovehiculul dumneavoastră la echipamentul de încărcare dorit.

► Apăsați acest buton din capac în maxim un minut pentru a activa sistemul (acțiune confirmată de indicatorul luminos de încărcare ce se va aprinde în culoarea albastru).
Deconectare

Înainte de a deconecta pistolul de la conectorul de încărcare:► Dacă autovehiculul este descuiat, încuiați-l
și apoi descuiați-l.
► Dacă autovehiculul este încuiat, descuiați-l.Indicatorul luminos roșu de pe capac se stinge pentru a indica faptul că pistolul este deblocat.► În modurile 2 și 3, îndepărtați pistolul de încărcare în 30 de secunde.
NOTIC E
Blocarea pistolul de încărcare este legată de blocarea zonei de încărcare. Pentru mai multe informații despre Descuierea totală sau descuierea selectivă, consultați secțiunea corespunzătoare.
Indicatorul luminos de încărcare se aprinde în culoarea alb.
NOTIC E
Cu funcția de descuiere selectivă a ușilor activată, apăsați de două ori butonul de descuiere pentru a deconecta pistolul de încărcare.
NOTIC E
Atunci când încărcarea este finalizată, indicatorul luminos de încărcare verde din capac se stinge după aproximativ 2 minute.
Încărcare domestică, modul 2
Sfârșitul încărcării este indicat de aprinderea continuă a indicatorului luminos verde CHARGE

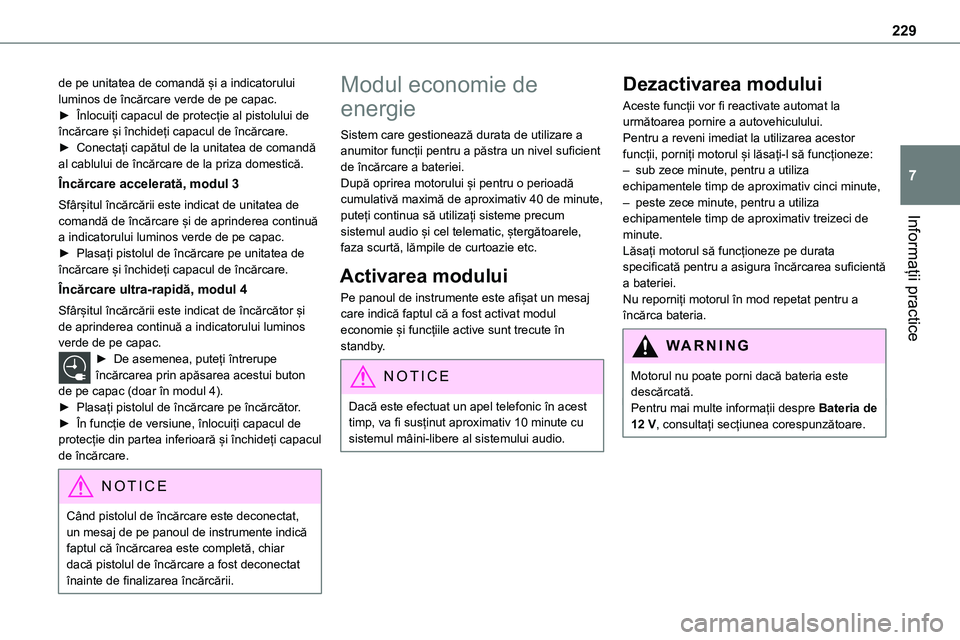

229
Informații practice
7
de pe unitatea de comandă și a indicatorului luminos de încărcare verde de pe capac.► Înlocuiți capacul de protecție al pistolului de încărcare și închideți capacul de încărcare.► Conectați capătul de la unitatea de comandă al cablului de încărcare de la priza domestică.
Încărcare accelerată, modul 3
Sfârșitul încărcării este indicat de unitatea de comandă de încărcare și de aprinderea continuă
a indicatorului luminos verde de pe capac.► Plasați pistolul de încărcare pe unitatea de încărcare și închideți capacul de încărcare.
Încărcare ultra-rapidă, modul 4
Sfârșitul încărcării este indicat de încărcător și de aprinderea continuă a indicatorului luminos verde de pe capac.► De asemenea, puteți întrerupe încărcarea prin apăsarea acestui buton de pe capac (doar în modul 4).► Plasați pistolul de încărcare pe încărcător.► În funcție de versiune, înlocuiți capacul de protecție din partea inferioară și închideți capacul de încărcare.
NOTIC E
Când pistolul de încărcare este deconectat, un mesaj de pe panoul de instrumente indică
faptul că încărcarea este completă, chiar dacă pistolul de încărcare a fost deconectat înainte de finalizarea încărcării.
Modul economie de
energie
Sistem care gestionează durata de utilizare a anumitor funcții pentru a păstra un nivel suficient de încărcare a bateriei.După oprirea motorului și pentru o perioadă cumulativă maximă de aproximativ 40 de minute, puteți continua să utilizați sisteme precum
sistemul audio și cel telematic, ștergătoarele, faza scurtă, lămpile de curtoazie etc.
Activarea modului
Pe panoul de instrumente este afișat un mesaj care indică faptul că a fost activat modul economie și funcțiile active sunt trecute în standby.
NOTIC E
Dacă este efectuat un apel telefonic în acest timp, va fi susținut aproximativ 10 minute cu sistemul mâini-libere al sistemului audio.
Dezactivarea modului
Aceste funcții vor fi reactivate automat la următoarea pornire a autovehiculului.Pentru a reveni imediat la utilizarea acestor funcții, porniți motorul și lăsați-l să funcționeze:– sub zece minute, pentru a utiliza echipamentele timp de aproximativ cinci minute,– peste zece minute, pentru a utiliza echipamentele timp de aproximativ treizeci de
minute.Lăsați motorul să funcționeze pe durata specificată pentru a asigura încărcarea suficientă a bateriei.Nu reporniți motorul în mod repetat pentru a încărca bateria.
WARNI NG
Motorul nu poate porni dacă bateria este descărcată.Pentru mai multe informații despre Bateria de 12 V, consultați secțiunea corespunzătoare.

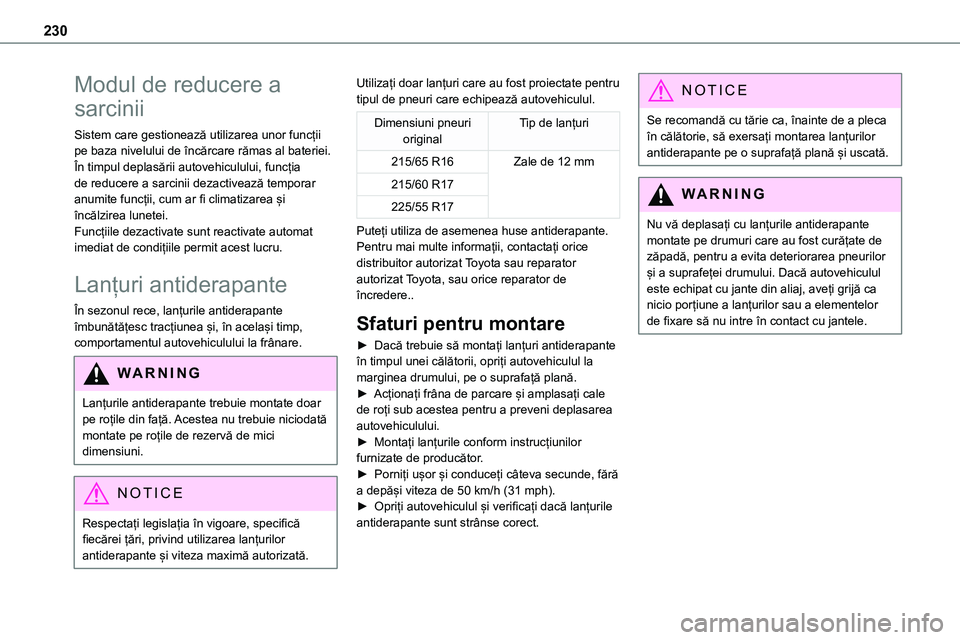

230
Modul de reducere a
sarcinii
Sistem care gestionează utilizarea unor funcții pe baza nivelului de încărcare rămas al bateriei.În timpul deplasării autovehiculului, funcția de reducere a sarcinii dezactivează temporar anumite funcții, cum ar fi climatizarea și încălzirea lunetei.
Funcțiile dezactivate sunt reactivate automat imediat de condițiile permit acest lucru.
Lanțuri antiderapante
În sezonul rece, lanțurile antiderapante îmbunătățesc tracțiunea și, în același timp, comportamentul autovehiculului la frânare.
WARNI NG
Lanțurile antiderapante trebuie montate doar pe roțile din față. Acestea nu trebuie niciodată montate pe roțile de rezervă de mici dimensiuni.
NOTIC E
Respectați legislația în vigoare, specifică fiecărei țări, privind utilizarea lanțurilor antiderapante și viteza maximă autorizată.
Utilizați doar lanțuri care au fost proiectate pentru tipul de pneuri care echipează autovehiculul.
Dimensiuni pneuri originalTip de lanțuri
215/65 R16Zale de 12 mm
215/60 R17
225/55 R17
Puteți utiliza de asemenea huse antiderapante.Pentru mai multe informații, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere..
Sfaturi pentru montare
► Dacă trebuie să montați lanțuri antiderapante în timpul unei călătorii, opriți autovehiculul la marginea drumului, pe o suprafață plană.► Acționați frâna de parcare și amplasați cale de roți sub acestea pentru a preveni deplasarea autovehiculului.► Montați lanțurile conform instrucțiunilor furnizate de producător.► Porniți ușor și conduceți câteva secunde, fără a depăși viteza de 50 km/h (31 mph).► Opriți autovehiculul și verificați dacă lanțurile antiderapante sunt strânse corect.
NOTIC E
Se recomandă cu tărie ca, înainte de a pleca în călătorie, să exersați montarea lanțurilor antiderapante pe o suprafață plană și uscată.
WARNI NG
Nu vă deplasați cu lanțurile antiderapante montate pe drumuri care au fost curățate de zăpadă, pentru a evita deteriorarea pneurilor și a suprafeței drumului. Dacă autovehiculul este echipat cu jante din aliaj, aveți grijă ca nicio porțiune a lanțurilor sau a elementelor de fixare să nu intre în contact cu jantele.
