TOYOTA PROACE 2022 Návod na použití (in Czech)

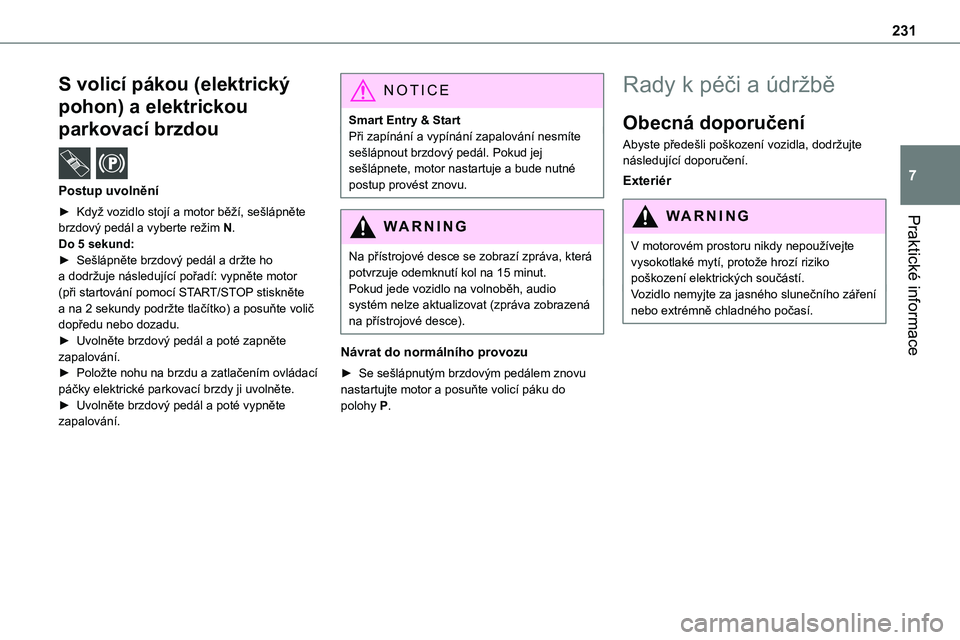

231
Praktické informace
7
S volicí pákou (elektrický
pohon) a elektrickou
parkovací brzdou /
Postup uvolnění
► Když vozidlo stojí a motor běží, sešlápněte
brzdový pedál a vyberte režim N.Do 5 sekund:► Sešlápněte brzdový pedál a držte ho a dodržuje následující pořadí: vypněte motor (při startování pomocí START/STOP stiskněte a na 2 sekundy podržte tlačítko) a posuňte volič dopředu nebo dozadu.► Uvolněte brzdový pedál a poté zapněte zapalování.► Položte nohu na brzdu a zatlačením ovládací páčky elektrické parkovací brzdy ji uvolněte.► Uvolněte brzdový pedál a poté vypněte zapalování.
NOTIC E
Smart Entry & StartPři zapínání a vypínání zapalování nesmíte sešlápnout brzdový pedál. Pokud jej sešlápnete, motor nastartuje a bude nutné postup provést znovu.
WARNI NG
Na přístrojové desce se zobrazí zpráva, která potvrzuje odemknutí kol na 15 minut.Pokud jede vozidlo na volnoběh, audio systém nelze aktualizovat (zpráva zobrazená na přístrojové desce).
Návrat do normálního provozu
► Se sešlápnutým brzdovým pedálem znovu nastartujte motor a posuňte volicí páku do polohy P.
Rady k péči a údržbě
Obecná doporučení
Abyste předešli poškození vozidla, dodržujte následující doporučení.
Exteriér
WARNI NG
V motorovém prostoru nikdy nepoužívejte vysokotlaké mytí, protože hrozí riziko poškození elektrických součástí.Vozidlo nemyjte za jasného slunečního záření nebo extrémně chladného počasí.

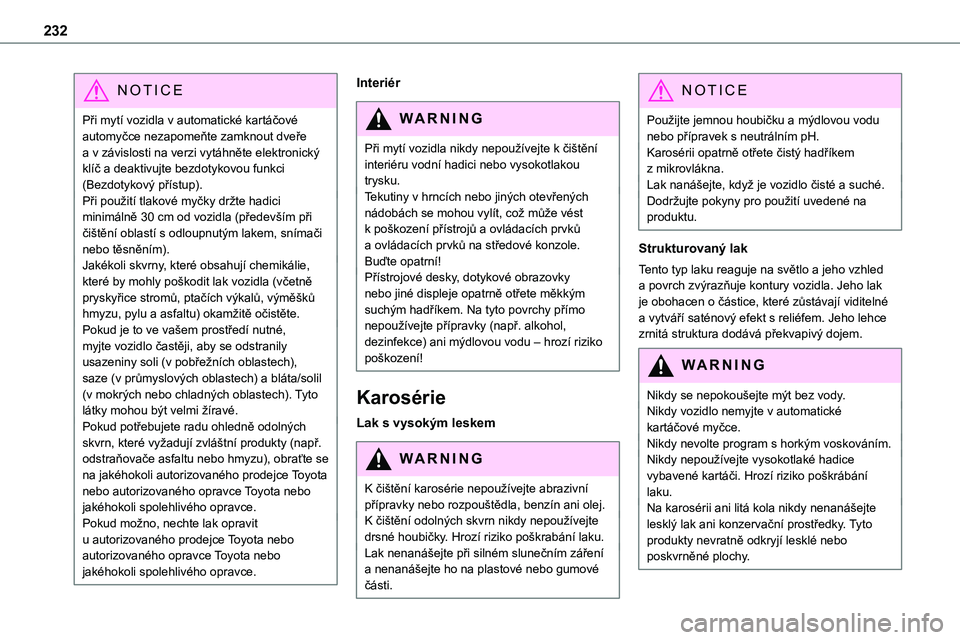

232
NOTIC E
Při mytí vozidla v automatické kartáčové automyčce nezapomeňte zamknout dveře a v závislosti na verzi vytáhněte elektronický klíč a deaktivujte bezdotykovou funkci (Bezdotykový přístup).Při použití tlakové myčky držte hadici minimálně 30 cm od vozidla (především při
čištění oblastí s odloupnutým lakem, snímači nebo těsněním).Jakékoli skvrny, které obsahují chemikálie, které by mohly poškodit lak vozidla (včetně pryskyřice stromů, ptačích výkalů, výměšků hmyzu, pylu a asfaltu) okamžitě očistěte.Pokud je to ve vašem prostředí nutné, myjte vozidlo častěji, aby se odstranily usazeniny soli (v pobřežních oblastech), saze (v průmyslových oblastech) a bláta/solil (v mokrých nebo chladných oblastech). Tyto látky mohou být velmi žíravé.Pokud potřebujete radu ohledně odolných skvrn, které vyžadují zvláštní produkty (např. odstraňovače asfaltu nebo hmyzu), obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.Pokud možno, nechte lak opravit u autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
Interiér
WARNI NG
Při mytí vozidla nikdy nepoužívejte k čištění interiéru vodní hadici nebo vysokotlakou trysku.Tekutiny v hrncích nebo jiných otevřených nádobách se mohou vylít, což může vést k poškození přístrojů a ovládacích prvků a ovládacích prvků na středové konzole. Buďte opatrní!Přístrojové desky, dotykové obrazovky nebo jiné displeje opatrně otřete měkkým suchým hadříkem. Na tyto povrchy přímo nepoužívejte přípravky (např. alkohol, dezinfekce) ani mýdlovou vodu – hrozí riziko poškození!
Karosérie
Lak s vysokým leskem
WARNI NG
K čištění karosérie nepoužívejte abrazivní přípravky nebo rozpouštědla, benzín ani olej.K čištění odolných skvrn nikdy nepoužívejte drsné houbičky. Hrozí riziko poškrabání laku.Lak nenanášejte při silném slunečním záření a nenanášejte ho na plastové nebo gumové
části.
NOTIC E
Použijte jemnou houbičku a mýdlovou vodu nebo přípravek s neutrálním pH.Karosérii opatrně otřete čistý hadříkem z mikrovlákna.Lak nanášejte, když je vozidlo čisté a suché.Dodržujte pokyny pro použití uvedené na produktu.
Strukturovaný lak
Tento typ laku reaguje na světlo a jeho vzhled a povrch zvýrazňuje kontury vozidla. Jeho lak je obohacen o částice, které zůstávají viditelné a vytváří saténový efekt s reliéfem. Jeho lehce zrnitá struktura dodává překvapivý dojem.
WARNI NG
Nikdy se nepokoušejte mýt bez vody.Nikdy vozidlo nemyjte v automatické kartáčové myčce.Nikdy nevolte program s horkým voskováním.Nikdy nepoužívejte vysokotlaké hadice vybavené kartáči. Hrozí riziko poškrábání laku.Na karosérii ani litá kola nikdy nenanášejte lesklý lak ani konzervační prostředky. Tyto produkty nevratně odkryjí lesklé nebo poskvrněné plochy.

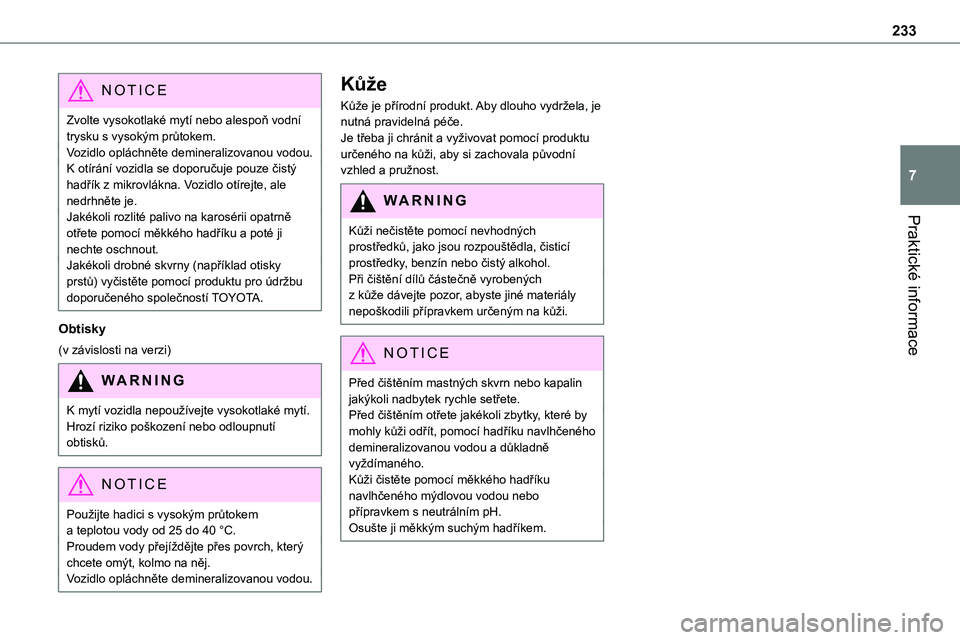

233
Praktické informace
7
NOTIC E
Zvolte vysokotlaké mytí nebo alespoň vodní trysku s vysokým průtokem.Vozidlo opláchněte demineralizovanou vodou.K otírání vozidla se doporučuje pouze čistý hadřík z mikrovlákna. Vozidlo otírejte, ale nedrhněte je.Jakékoli rozlité palivo na karosérii opatrně
otřete pomocí měkkého hadříku a poté ji nechte oschnout.Jakékoli drobné skvrny (například otisky prstů) vyčistěte pomocí produktu pro údržbu doporučeného společností TOYOTA.
Obtisky
(v závislosti na verzi)
WARNI NG
K mytí vozidla nepoužívejte vysokotlaké mytí. Hrozí riziko poškození nebo odloupnutí obtisků.
NOTIC E
Použijte hadici s vysokým průtokem a teplotou vody od 25 do 40 °C.Proudem vody přejíždějte přes povrch, který chcete omýt, kolmo na něj.Vozidlo opláchněte demineralizovanou vodou.
Kůže
Kůže je přírodní produkt. Aby dlouho vydržela, je nutná pravidelná péče.Je třeba ji chránit a vyživovat pomocí produktu určeného na kůži, aby si zachovala původní vzhled a pružnost.
WARNI NG
Kůži nečistěte pomocí nevhodných prostředků, jako jsou rozpouštědla, čisticí prostředky, benzín nebo čistý alkohol.Při čištění dílů částečně vyrobených z kůže dávejte pozor, abyste jiné materiály nepoškodili přípravkem určeným na kůži.
NOTIC E
Před čištěním mastných skvrn nebo kapalin jakýkoli nadbytek rychle setřete.Před čištěním otřete jakékoli zbytky, které by mohly kůži odřít, pomocí hadříku navlhčeného demineralizovanou vodou a důkladně vyždímaného.Kůži čistěte pomocí měkkého hadříku navlhčeného mýdlovou vodou nebo přípravkem s neutrálním pH.Osušte ji měkkým suchým hadříkem.

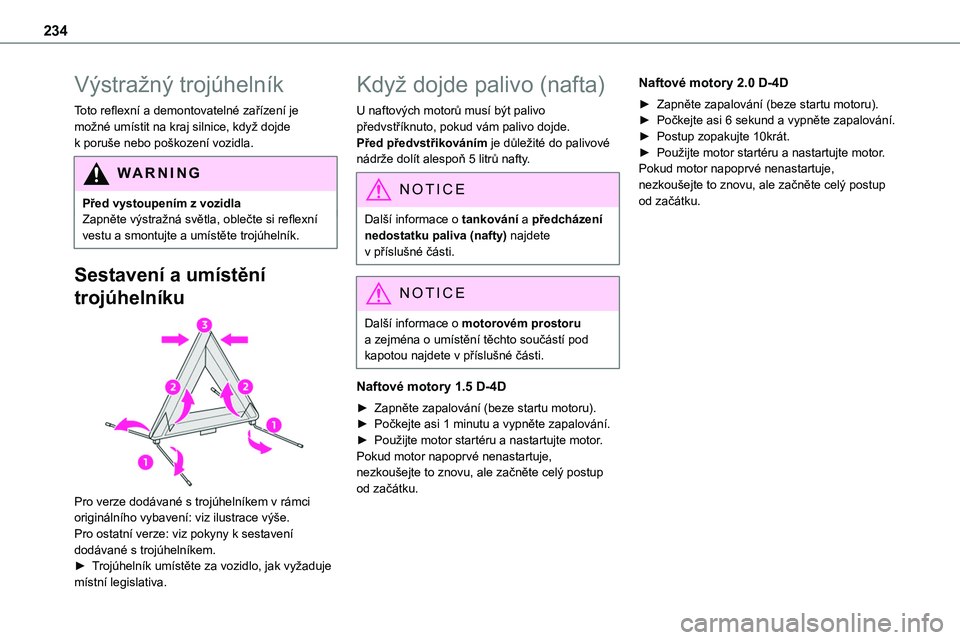

234
Výstražný trojúhelník
Toto reflexní a demontovatelné zařízení je možné umístit na kraj silnice, když dojde k poruše nebo poškození vozidla.
WARNI NG
Před vystoupením z vozidlaZapněte výstražná světla, oblečte si reflexní vestu a smontujte a umístěte trojúhelník.
Sestavení a umístění
trojúhelníku

Pro verze dodávané s trojúhelníkem v rámci originálního vybavení: viz ilustrace výše.Pro ostatní verze: viz pokyny k sestavení dodávané s trojúhelníkem.► Trojúhelník umístěte za vozidlo, jak vyžaduje místní legislativa.
Když dojde palivo (nafta)
U naftových motorů musí být palivo předvstříknuto, pokud vám palivo dojde.Před předvstřikováním je důležité do palivové nádrže dolít alespoň 5 litrů nafty.
NOTIC E
Další informace o tankování a předcházení nedostatku paliva (nafty) najdete v příslušné části.
NOTIC E
Další informace o motorovém prostoru a zejména o umístění těchto součástí pod kapotou najdete v příslušné části.
Naftové motory 1.5 D-4D
► Zapněte zapalování (beze startu motoru).► Počkejte asi 1 minutu a vypněte zapalování.► Použijte motor startéru a nastartujte motor.Pokud motor napoprvé nenastartuje, nezkoušejte to znovu, ale začněte celý postup od začátku.
Naftové motory 2.0 D-4D
► Zapněte zapalování (beze startu motoru).► Počkejte asi 6 sekund a vypněte zapalování.► Postup zopakujte 10krát.► Použijte motor startéru a nastartujte motor.Pokud motor napoprvé nenastartuje, nezkoušejte to znovu, ale začněte celý postup od začátku.

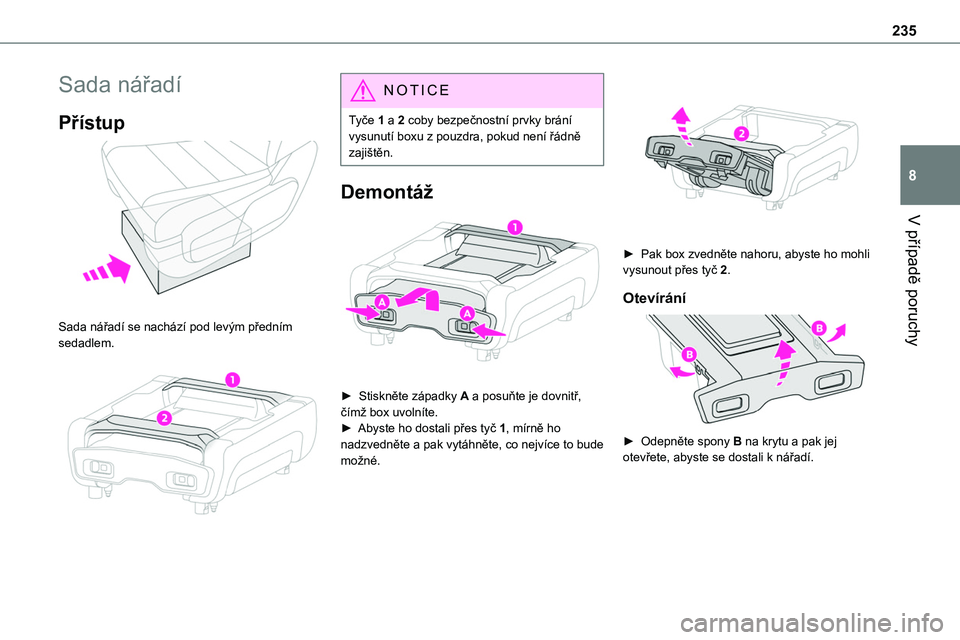

235
V případě poruchy
8
Sada nářadí
Přístup

Sada nářadí se nachází pod levým předním sedadlem.

NOTIC E
Tyče 1 a 2 coby bezpečnostní prvky brání vysunutí boxu z pouzdra, pokud není řádně zajištěn.
Demontáž

► Stiskněte západky A a posuňte je dovnitř, čímž box uvolníte.► Abyste ho dostali přes tyč 1, mírně ho nadzvedněte a pak vytáhněte, co nejvíce to bude možné.

► Pak box zvedněte nahoru, abyste ho mohli vysunout přes tyč 2.
Otevírání

► Odepněte spony B na krytu a pak jej otevřete, abyste se dostali k nářadí.

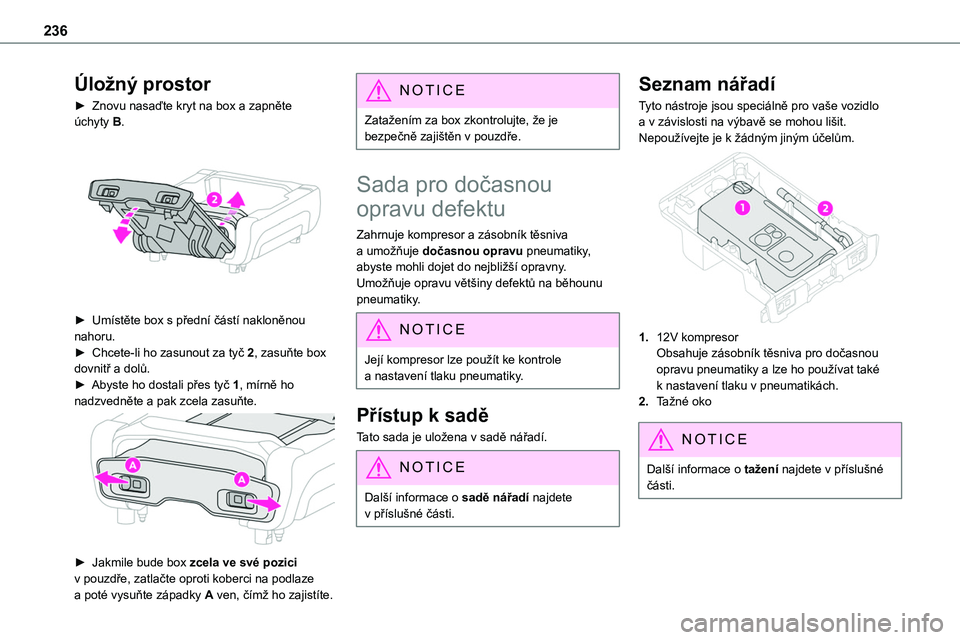

236
Úložný prostor
► Znovu nasaďte kryt na box a zapněte úchyty B.

► Umístěte box s přední částí nakloněnou nahoru.► Chcete-li ho zasunout za tyč 2, zasuňte box dovnitř a dolů.► Abyste ho dostali přes tyč 1, mírně ho nadzvedněte a pak zcela zasuňte.

► Jakmile bude box zcela ve své pozici v pouzdře, zatlačte oproti koberci na podlaze a poté vysuňte západky A ven, čímž ho zajistíte.
NOTIC E
Zatažením za box zkontrolujte, že je bezpečně zajištěn v pouzdře.
Sada pro dočasnou
opravu defektu
Zahrnuje kompresor a zásobník těsniva a umožňuje dočasnou opravu pneumatiky, abyste mohli dojet do nejbližší opravny.Umožňuje opravu většiny defektů na běhounu pneumatiky.
NOTIC E
Její kompresor lze použít ke kontrole a nastavení tlaku pneumatiky.
Přístup k sadě
Tato sada je uložena v sadě nářadí.
NOTIC E
Další informace o sadě nářadí najdete v příslušné části.
Seznam nářadí
Tyto nástroje jsou speciálně pro vaše vozidlo a v závislosti na výbavě se mohou lišit. Nepoužívejte je k žádným jiným účelům.

1.12V kompresorObsahuje zásobník těsniva pro dočasnou opravu pneumatiky a lze ho používat také k nastavení tlaku v pneumatikách.
2.Tažné oko
NOTIC E
Další informace o tažení najdete v příslušné části.

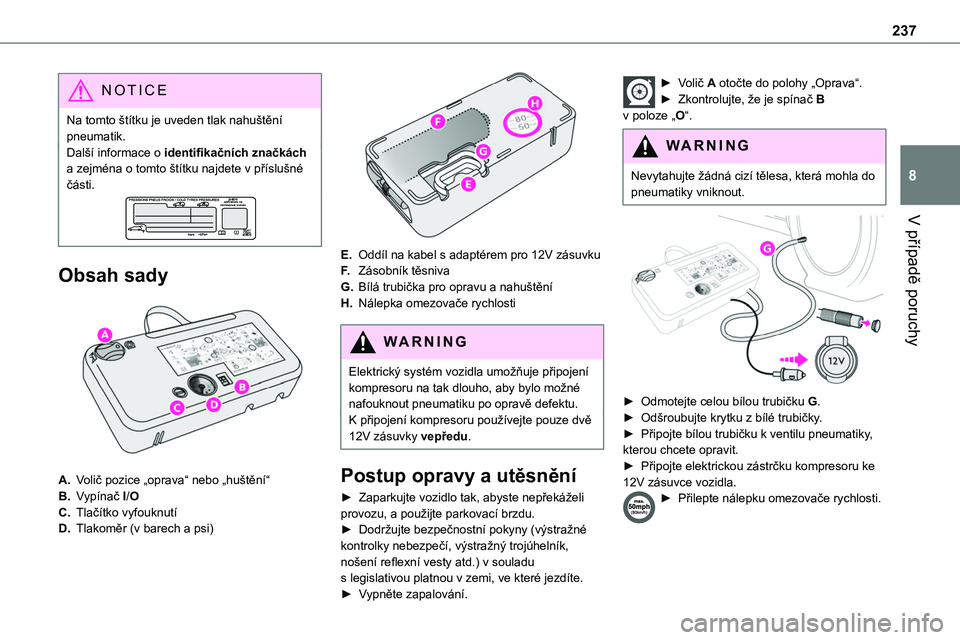

237
V případě poruchy
8
NOTIC E
Na tomto štítku je uveden tlak nahuštění pneumatik.Další informace o identifikačních značkách a zejména o tomto štítku najdete v příslušné části.
Obsah sady

A.Volič pozice „oprava“ nebo „huštění“
B.Vypínač I/O
C.Tlačítko vyfouknutí
D.Tlakoměr (v barech a psi)

E.Oddíl na kabel s adaptérem pro 12V zásuvku
F.Zásobník těsniva
G.Bílá trubička pro opravu a nahuštění
H.Nálepka omezovače rychlosti
WARNI NG
Elektrický systém vozidla umožňuje připojení kompresoru na tak dlouho, aby bylo možné nafouknout pneumatiku po opravě defektu.K připojení kompresoru používejte pouze dvě
12V zásuvky vepředu.
Postup opravy a utěsnění
► Zaparkujte vozidlo tak, abyste nepřekáželi provozu, a použijte parkovací brzdu.► Dodržujte bezpečnostní pokyny (výstražné kontrolky nebezpečí, výstražný trojúhelník, nošení reflexní vesty atd.) v souladu s legislativou platnou v zemi, ve které jezdíte.► Vypněte zapalování.
► Volič A otočte do polohy „Oprava“.► Zkontrolujte, že je spínač B v poloze „O“.
WARNI NG
Nevytahujte žádná cizí tělesa, která mohla do pneumatiky vniknout.


► Odmotejte celou bílou trubičku G.► Odšroubujte krytku z bílé trubičky.► Připojte bílou trubičku k ventilu pneumatiky, kterou chcete opravit.► Připojte elektrickou zástrčku kompresoru ke 12V zásuvce vozidla.► Přilepte nálepku omezovače rychlosti.

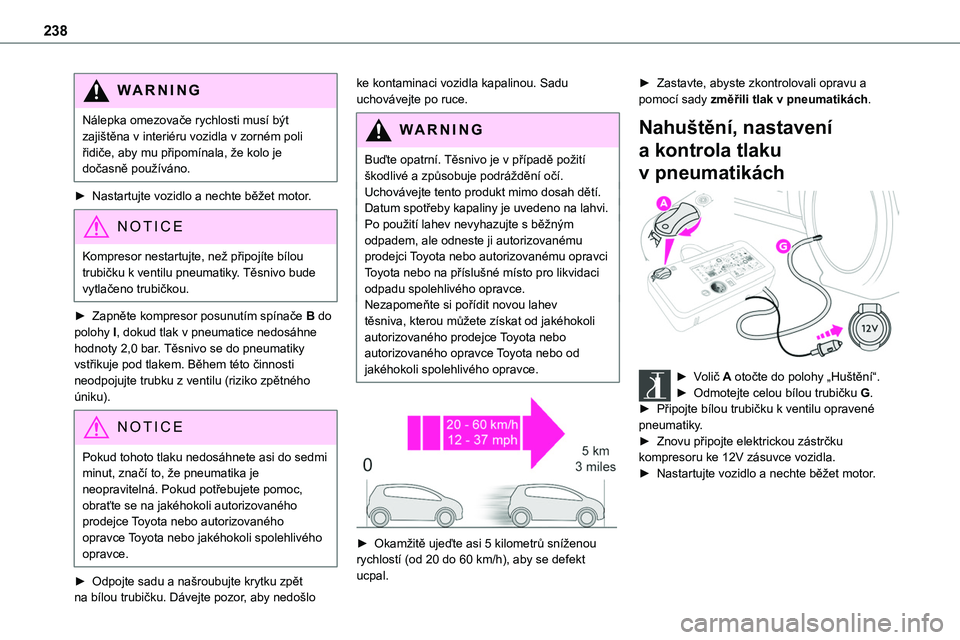

238
WARNI NG
Nálepka omezovače rychlosti musí být zajištěna v interiéru vozidla v zorném poli řidiče, aby mu připomínala, že kolo je dočasně používáno.
► Nastartujte vozidlo a nechte běžet motor.
NOTIC E
Kompresor nestartujte, než připojíte bílou trubičku k ventilu pneumatiky. Těsnivo bude vytlačeno trubičkou.
► Zapněte kompresor posunutím spínače B do polohy I, dokud tlak v pneumatice nedosáhne hodnoty 2,0 bar. Těsnivo se do pneumatiky vstřikuje pod tlakem. Během této činnosti neodpojujte trubku z ventilu (riziko zpětného úniku).
NOTIC E
Pokud tohoto tlaku nedosáhnete asi do sedmi minut, značí to, že pneumatika je neopravitelná. Pokud potřebujete pomoc, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
► Odpojte sadu a našroubujte krytku zpět
na bílou trubičku. Dávejte pozor, aby nedošlo
ke kontaminaci vozidla kapalinou. Sadu uchovávejte po ruce.
WARNI NG
Buďte opatrní. Těsnivo je v případě požití škodlivé a způsobuje podráždění očí.Uchovávejte tento produkt mimo dosah dětí.Datum spotřeby kapaliny je uvedeno na lahvi.Po použití lahev nevyhazujte s běžným odpadem, ale odneste ji autorizovanému prodejci Toyota nebo autorizovanému opravci Toyota nebo na příslušné místo pro likvidaci odpadu spolehlivého opravce.Nezapomeňte si pořídit novou lahev těsniva, kterou můžete získat od jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo od jakéhokoli spolehlivého opravce.


► Okamžitě ujeďte asi 5 kilometrů sníženou rychlostí (od 20 do 60 km/h), aby se defekt ucpal.
► Zastavte, abyste zkontrolovali opravu a pomocí sady změřili tlak v pneumatikách.
Nahuštění, nastavení
a kontrola tlaku
v pneumatikách

► Volič A otočte do polohy „Huštění“.► Odmotejte celou bílou trubičku G.► Připojte bílou trubičku k ventilu opravené pneumatiky.► Znovu připojte elektrickou zástrčku kompresoru ke 12V zásuvce vozidla.► Nastartujte vozidlo a nechte běžet motor.

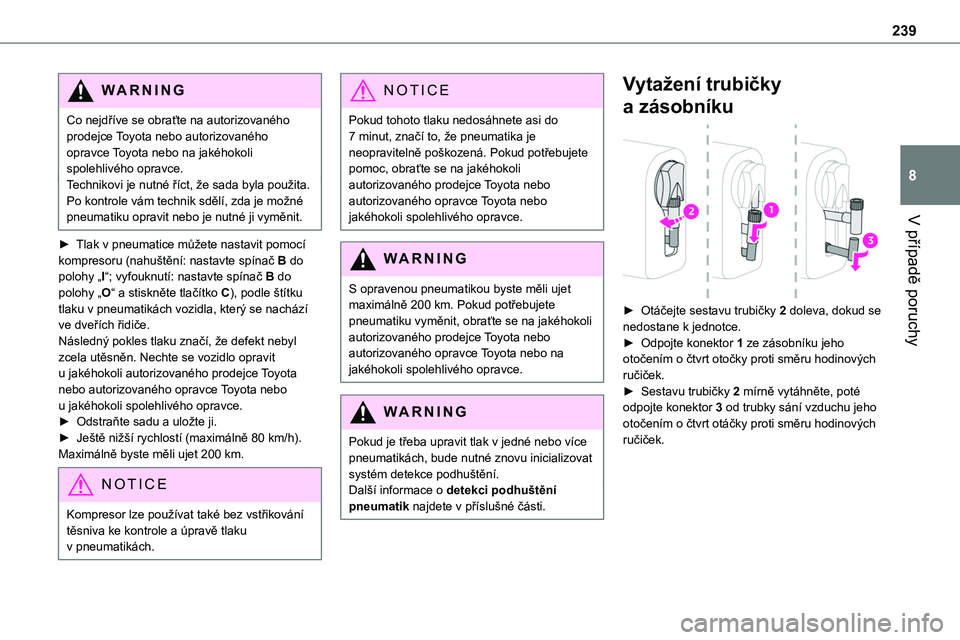

239
V případě poruchy
8
WARNI NG
Co nejdříve se obraťte na autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.Technikovi je nutné říct, že sada byla použita. Po kontrole vám technik sdělí, zda je možné pneumatiku opravit nebo je nutné ji vyměnit.
► Tlak v pneumatice můžete nastavit pomocí kompresoru (nahuštění: nastavte spínač B do polohy „I“; vyfouknutí: nastavte spínač B do polohy „O“ a stiskněte tlačítko C), podle štítku tlaku v pneumatikách vozidla, který se nachází ve dveřích řidiče.Následný pokles tlaku značí, že defekt nebyl zcela utěsněn. Nechte se vozidlo opravit u jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo u jakéhokoli spolehlivého opravce.► Odstraňte sadu a uložte ji.► Ještě nižší rychlostí (maximálně 80 km/h). Maximálně byste měli ujet 200 km.
NOTIC E
Kompresor lze používat také bez vstřikování těsniva ke kontrole a úpravě tlaku
v pneumatikách.
NOTIC E
Pokud tohoto tlaku nedosáhnete asi do 7 minut, značí to, že pneumatika je neopravitelně poškozená. Pokud potřebujete pomoc, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
WARNI NG
S opravenou pneumatikou byste měli ujet maximálně 200 km. Pokud potřebujete pneumatiku vyměnit, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.
WARNI NG
Pokud je třeba upravit tlak v jedné nebo více pneumatikách, bude nutné znovu inicializovat systém detekce podhuštění.Další informace o detekci podhuštění pneumatik najdete v příslušné části.
Vytažení trubičky
a zásobníku

► Otáčejte sestavu trubičky 2 doleva, dokud se nedostane k jednotce.► Odpojte konektor 1 ze zásobníku jeho otočením o čtvrt otočky proti směru hodinových ručiček.► Sestavu trubičky 2 mírně vytáhněte, poté odpojte konektor 3 od trubky sání vzduchu jeho otočením o čtvrt otáčky proti směru hodinových ručiček.

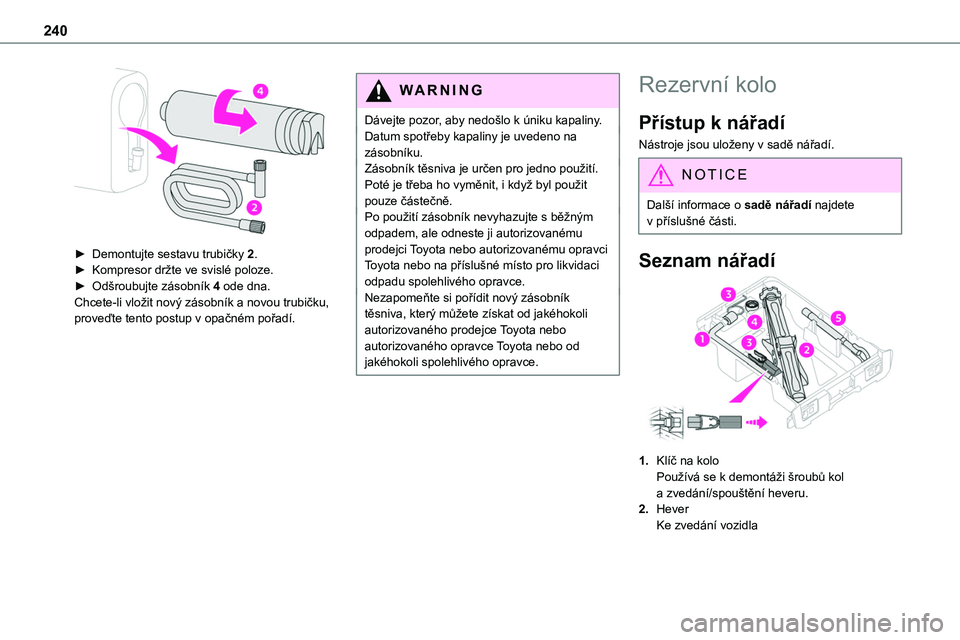

240

► Demontujte sestavu trubičky 2.► Kompresor držte ve svislé poloze.► Odšroubujte zásobník 4 ode dna.Chcete-li vložit nový zásobník a novou trubičku, proveďte tento postup v opačném pořadí.
WARNI NG
Dávejte pozor, aby nedošlo k úniku kapaliny.Datum spotřeby kapaliny je uvedeno na zásobníku.Zásobník těsniva je určen pro jedno použití. Poté je třeba ho vyměnit, i když byl použit pouze částečně.Po použití zásobník nevyhazujte s běžným
odpadem, ale odneste ji autorizovanému prodejci Toyota nebo autorizovanému opravci Toyota nebo na příslušné místo pro likvidaci odpadu spolehlivého opravce.Nezapomeňte si pořídit nový zásobník těsniva, který můžete získat od jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo od jakéhokoli spolehlivého opravce.
Rezervní kolo
Přístup k nářadí
Nástroje jsou uloženy v sadě nářadí.
NOTIC E
Další informace o sadě nářadí najdete v příslušné části.
Seznam nářadí
1.Klíč na koloPoužívá se k demontáži šroubů kol a zvedání/spouštění heveru.
2.HeverKe zvedání vozidla
