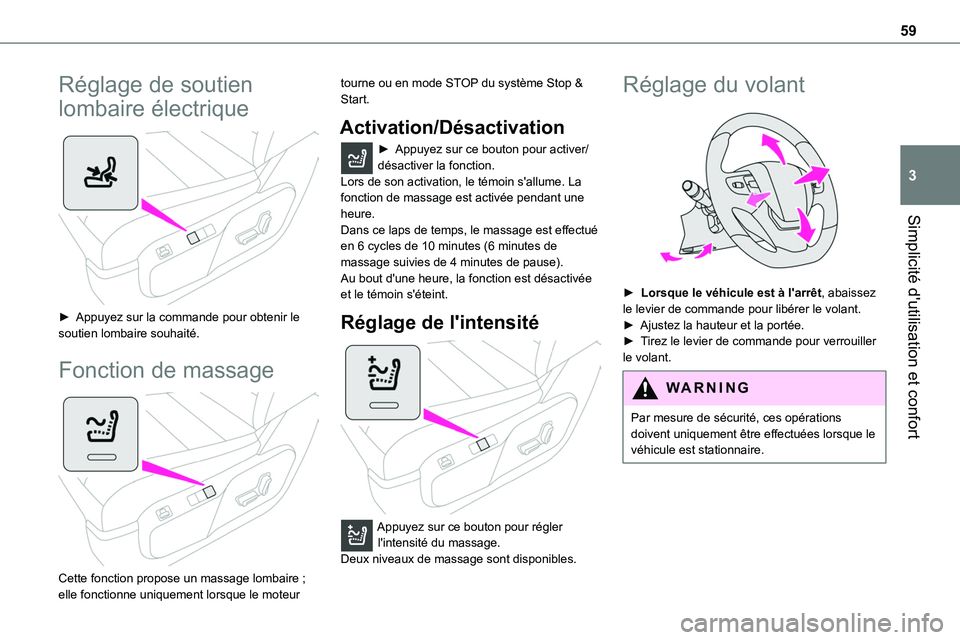

Page 59 of 360
59
Simplicité d'utilisation et confort
3
Réglage de soutien
lombaire électrique
► Appuyez sur la commande pour obtenir le soutien lombaire souhaité.
Fonction de massage
Cette fonction propose un massage lombaire ; elle fonctionne uniquement lorsque le moteur
tourne ou en mode STOP du système Stop & Start.
Activation/Désactivation
► Appuyez sur ce bouton pour activer/désactiver la fonction.Lors de son activation, le témoin s'allume. La fonction de massage est activée pendant une heure.
Dans ce laps de temps, le massage est effectué en 6 cycles de 10 minutes (6 minutes de massage suivies de 4 minutes de pause).Au bout d'une heure, la fonction est désactivée et le témoin s'éteint.
Réglage de l'intensité
Appuyez sur ce bouton pour régler
l'intensité du massage.Deux niveaux de massage sont disponibles.
Réglage du volant
► Lorsque le véhicule est à l'arrêt, abaissez le levier de commande pour libérer le volant.► Ajustez la hauteur et la portée.► Tirez le levier de commande pour verrouiller le volant.
WARNI NG
Par mesure de sécurité, ces opérations doivent uniquement être effectuées lorsque le véhicule est stationnaire.

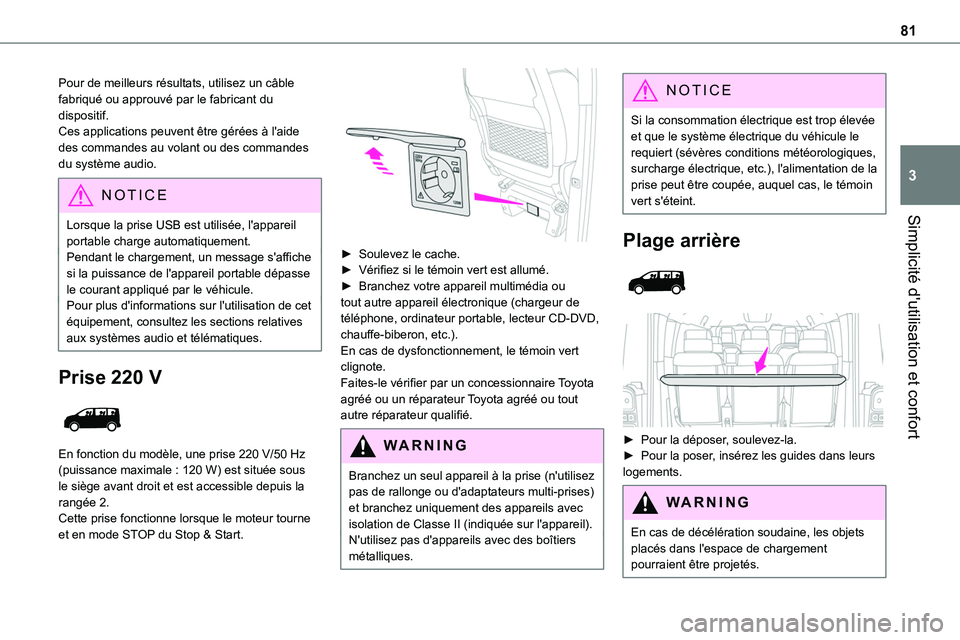

Page 81 of 360
81
Simplicité d'utilisation et confort
3
Pour de meilleurs résultats, utilisez un câble fabriqué ou approuvé par le fabricant du dispositif.Ces applications peuvent être gérées à l'aide des commandes au volant ou des commandes du système audio.
NOTIC E
Lorsque la prise USB est utilisée, l'appareil portable charge automatiquement.Pendant le chargement, un message s'affiche si la puissance de l'appareil portable dépasse le courant appliqué par le véhicule.Pour plus d'informations sur l'utilisation de cet équipement, consultez les sections relatives aux systèmes audio et télématiques.
Prise 220 V
En fonction du modèle, une prise 220 V/50 Hz (puissance maximale : 120 W) est située sous le siège avant droit et est accessible depuis la rangée 2.Cette prise fonctionne lorsque le moteur tourne
et en mode STOP du Stop & Start.
► Soulevez le cache.► Vérifiez si le témoin vert est allumé.► Branchez votre appareil multimédia ou tout autre appareil électronique (chargeur de téléphone, ordinateur portable, lecteur CD-DVD, chauffe-biberon, etc.).En cas de dysfonctionnement, le témoin vert clignote.Faites-le vérifier par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
WARNI NG
Branchez un seul appareil à la prise (n'utilisez pas de rallonge ou d'adaptateurs multi-prises) et branchez uniquement des appareils avec isolation de Classe II (indiquée sur l'appareil).N'utilisez pas d'appareils avec des boîtiers métalliques.
NOTIC E
Si la consommation électrique est trop élevée et que le système électrique du véhicule le requiert (sévères conditions météorologiques, surcharge électrique, etc.), l'alimentation de la prise peut être coupée, auquel cas, le témoin vert s'éteint.
Plage arrière
► Pour la déposer, soulevez-la.► Pour la poser, insérez les guides dans leurs logements.
WARNI NG
En cas de décélération soudaine, les objets placés dans l'espace de chargement pourraient être projetés.

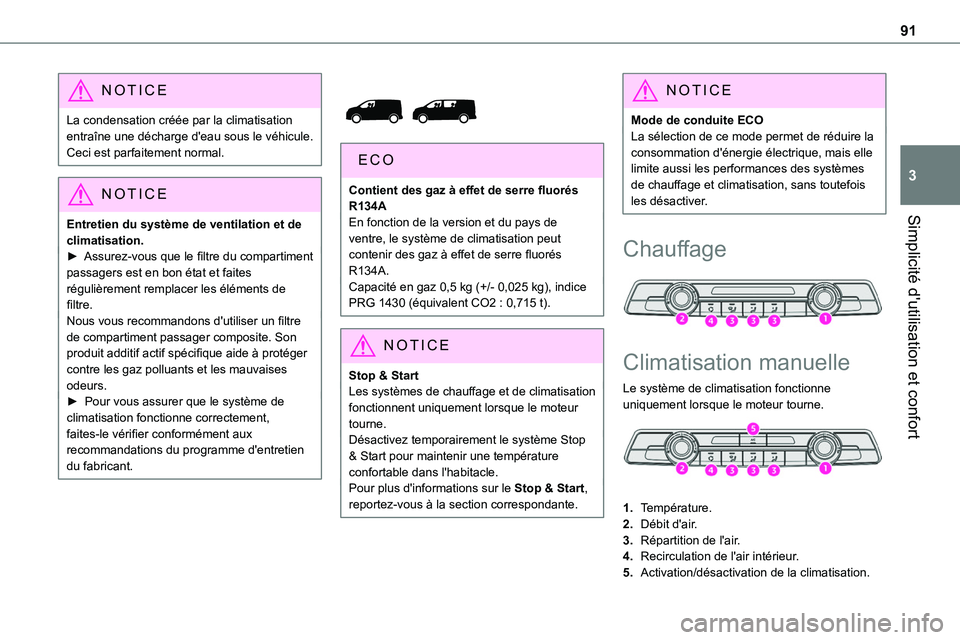

Page 91 of 360
91
Simplicité d'utilisation et confort
3
NOTIC E
La condensation créée par la climatisation entraîne une décharge d'eau sous le véhicule. Ceci est parfaitement normal.
NOTIC E
Entretien du système de ventilation et de climatisation.► Assurez-vous que le filtre du compartiment passagers est en bon état et faites régulièrement remplacer les éléments de filtre.Nous vous recommandons d'utiliser un filtre de compartiment passager composite. Son produit additif actif spécifique aide à protéger contre les gaz polluants et les mauvaises odeurs.► Pour vous assurer que le système de climatisation fonctionne correctement, faites-le vérifier conformément aux recommandations du programme d'entretien du fabricant.
Contient des gaz à effet de serre fluorés R134AEn fonction de la version et du pays de ventre, le système de climatisation peut contenir des gaz à effet de serre fluorés R134A.Capacité en gaz 0,5 kg (+/- 0,025 kg), indice PRG 1430 (équivalent CO2 : 0,715 t).
NOTIC E
Stop & StartLes systèmes de chauffage et de climatisation fonctionnent uniquement lorsque le moteur tourne.Désactivez temporairement le système Stop & Start pour maintenir une température confortable dans l'habitacle.Pour plus d'informations sur le Stop & Start, reportez-vous à la section correspondante.
NOTIC E
Mode de conduite ECOLa sélection de ce mode permet de réduire la consommation d'énergie électrique, mais elle limite aussi les performances des systèmes de chauffage et climatisation, sans toutefois les désactiver.
Chauffage
Climatisation manuelle
Le système de climatisation fonctionne uniquement lorsque le moteur tourne.
1.Température.
2.Débit d'air.
3.Répartition de l'air.
4.Recirculation de l'air intérieur.
5.Activation/désactivation de la climatisation.

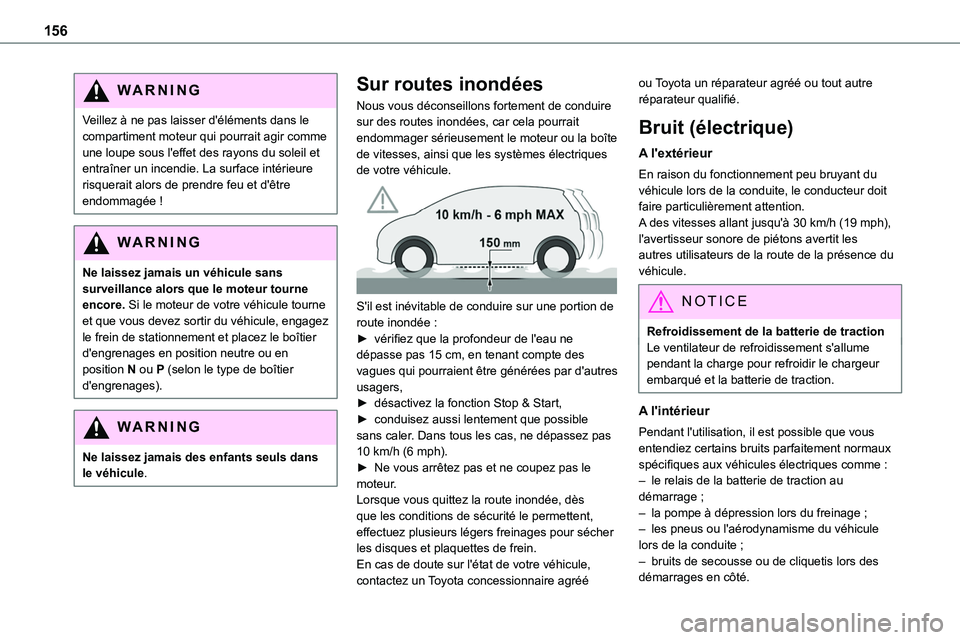

Page 156 of 360
156
WARNI NG
Veillez à ne pas laisser d'éléments dans le compartiment moteur qui pourrait agir comme une loupe sous l'effet des rayons du soleil et entraîner un incendie. La surface intérieure risquerait alors de prendre feu et d'être endommagée !
WARNI NG
Ne laissez jamais un véhicule sans surveillance alors que le moteur tourne encore. Si le moteur de votre véhicule tourne et que vous devez sortir du véhicule, engagez le frein de stationnement et placez le boîtier d'engrenages en position neutre ou en position N ou P (selon le type de boîtier d'engrenages).
WARNI NG
Ne laissez jamais des enfants seuls dans le véhicule.
Sur routes inondées
Nous vous déconseillons fortement de conduire sur des routes inondées, car cela pourrait endommager sérieusement le moteur ou la boîte de vitesses, ainsi que les systèmes électriques de votre véhicule.
S'il est inévitable de conduire sur une portion de route inondée :► vérifiez que la profondeur de l'eau ne dépasse pas 15 cm, en tenant compte des vagues qui pourraient être générées par d'autres usagers,► désactivez la fonction Stop & Start,► conduisez aussi lentement que possible sans caler. Dans tous les cas, ne dépassez pas 10 km/h (6 mph).► Ne vous arrêtez pas et ne coupez pas le moteur.Lorsque vous quittez la route inondée, dès que les conditions de sécurité le permettent, effectuez plusieurs légers freinages pour sécher
les disques et plaquettes de frein.En cas de doute sur l'état de votre véhicule, contactez un Toyota concessionnaire agréé
ou Toyota un réparateur agréé ou tout autre réparateur qualifié.
Bruit (électrique)
A l'extérieur
En raison du fonctionnement peu bruyant du véhicule lors de la conduite, le conducteur doit faire particulièrement attention.A des vitesses allant jusqu'à 30 km/h (19 mph),
l'avertisseur sonore de piétons avertit les autres utilisateurs de la route de la présence du véhicule.
NOTIC E
Refroidissement de la batterie de tractionLe ventilateur de refroidissement s'allume pendant la charge pour refroidir le chargeur embarqué et la batterie de traction.
A l'intérieur
Pendant l'utilisation, il est possible que vous entendiez certains bruits parfaitement normaux spécifiques aux véhicules électriques comme :– le relais de la batterie de traction au démarrage ;– la pompe à dépression lors du freinage ;– les pneus ou l'aérodynamisme du véhicule
lors de la conduite ;– bruits de secousse ou de cliquetis lors des démarrages en côté.

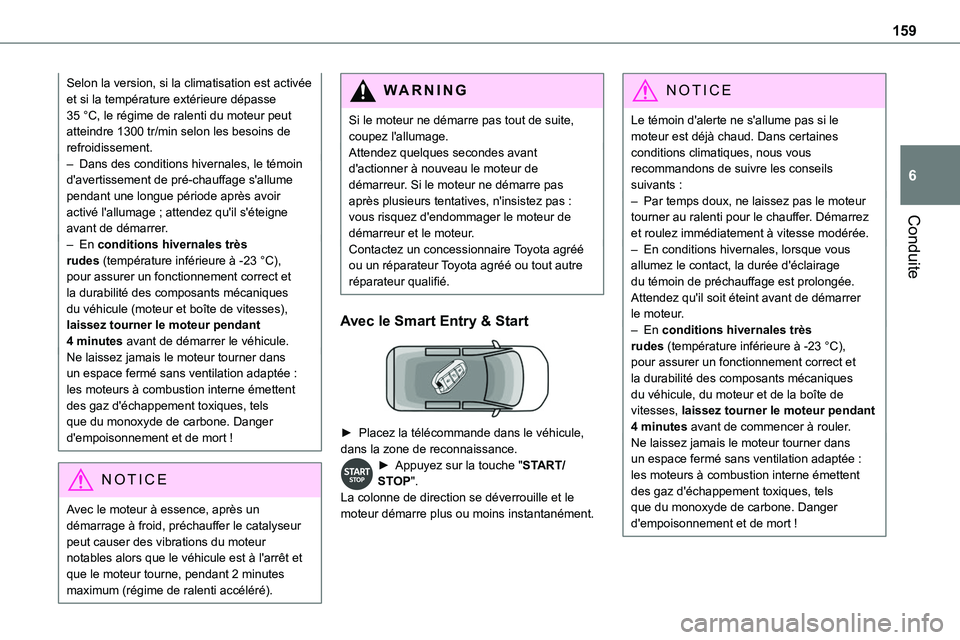

Page 159 of 360
159
Conduite
6
Selon la version, si la climatisation est activée et si la température extérieure dépasse 35 °C, le régime de ralenti du moteur peut atteindre 1300 tr/min selon les besoins de refroidissement.– Dans des conditions hivernales, le témoin d'avertissement de pré-chauffage s'allume pendant une longue période après avoir activé l'allumage ; attendez qu'il s'éteigne
avant de démarrer.– En conditions hivernales très rudes (température inférieure à -23 °C), pour assurer un fonctionnement correct et la durabilité des composants mécaniques du véhicule (moteur et boîte de vitesses), laissez tourner le moteur pendant 4 minutes avant de démarrer le véhicule.Ne laissez jamais le moteur tourner dans un espace fermé sans ventilation adaptée : les moteurs à combustion interne émettent des gaz d'échappement toxiques, tels que du monoxyde de carbone. Danger d'empoisonnement et de mort !
NOTIC E
Avec le moteur à essence, après un démarrage à froid, préchauffer le catalyseur
peut causer des vibrations du moteur notables alors que le véhicule est à l'arrêt et que le moteur tourne, pendant 2 minutes maximum (régime de ralenti accéléré).
WARNI NG
Si le moteur ne démarre pas tout de suite, coupez l'allumage.Attendez quelques secondes avant d'actionner à nouveau le moteur de démarreur. Si le moteur ne démarre pas après plusieurs tentatives, n'insistez pas : vous risquez d'endommager le moteur de
démarreur et le moteur.Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Avec le Smart Entry & Start
► Placez la télécommande dans le véhicule, dans la zone de reconnaissance.► Appuyez sur la touche "START/STOP".La colonne de direction se déverrouille et le moteur démarre plus ou moins instantanément.
NOTIC E
Le témoin d'alerte ne s'allume pas si le moteur est déjà chaud. Dans certaines conditions climatiques, nous vous recommandons de suivre les conseils suivants :– Par temps doux, ne laissez pas le moteur tourner au ralenti pour le chauffer. Démarrez
et roulez immédiatement à vitesse modérée. – En conditions hivernales, lorsque vous allumez le contact, la durée d'éclairage du témoin de préchauffage est prolongée. Attendez qu'il soit éteint avant de démarrer le moteur.– En conditions hivernales très rudes (température inférieure à -23 °C), pour assurer un fonctionnement correct et la durabilité des composants mécaniques du véhicule, du moteur et de la boîte de vitesses, laissez tourner le moteur pendant 4 minutes avant de commencer à rouler.Ne laissez jamais le moteur tourner dans un espace fermé sans ventilation adaptée : les moteurs à combustion interne émettent des gaz d'échappement toxiques, tels que du monoxyde de carbone. Danger d'empoisonnement et de mort !
Page 160 of 360
160
WARNI NG
Pour les moteurs diesel, lorsque la température est inférieure à 0, le démarrage n'interviendra qu'une fois le témoin d'alerte de préchauffage éteint.Si ce témoin d'alerte s'allume après que vous avez appuyé sur le bouton "START/STOP", enfoncez la pédale de frein ou d'embrayage
jusqu'à ce que le témoin d'alerte s'éteigne, sans appuyer sur le bouton "START/STOP" à nouveau, et jusqu'à ce que le moteur démarre et tourne.
NOTIC E
La présence de la télécommande du système "Smart Entry & Start" est impérative dans la zone de reconnaissance.Ne sortez jamais du véhicule avec la télécommande sur vous, pendant que le moteur est en marche.Si la télécommande sort de la zone de reconnaissance, un message s'affiche.Déplacez la télécommande dans la zone de reconnaissance pour pouvoir démarrer le moteur.
NOTIC E
Si l'une des conditions de démarrage n'est pas remplie, un message s'affiche sur le tableau de bord. Dans certains cas, vous devez tourner le volant tout en appuyant sur le bouton "START/STOP" pour aider au déverrouillage de la colonne de direction. Un message s'affiche.
Mise en position OFF
Avec la clé conventionnelle / Avec la
commande à distance
► Immobilisez le véhicule.► Tournez la clé pour la mettre en position 1 (Arrêt) et retirez-la de l'allumage.► Pour verrouiller la colonne de direction, tournez le volant jusqu'à ce qu'il soit verrouillé.
NOTIC E
Pour faciliter le déverrouillage de la colonne de direction, il est recommandé de mettre les roues en position bien droite avant de couper le moteur.
► Vérifiez si le frein de stationnement est
correctement engagé, notamment sur un terrain en pente.
WARNI NG
Ne désactivez jamais l’allumage avant l'immobilisation complète du véhicule. Lorsque le moteur est coupé, l'assistance au freinage et à la direction sont également désactivées : risque de perte de contrôle du véhicule.
NOTIC E
Par mesure de sécurité, ne quittez jamais le véhicule sans prendre la commande à distance avec vous, même pendant un court instant.
NOTIC E
Évitez d'attacher des objets lourds à la clé ou à la télécommande, ce qui alourdirait sa lame dans le contacteur d'allumage et pourrait causer un dysfonctionnement.

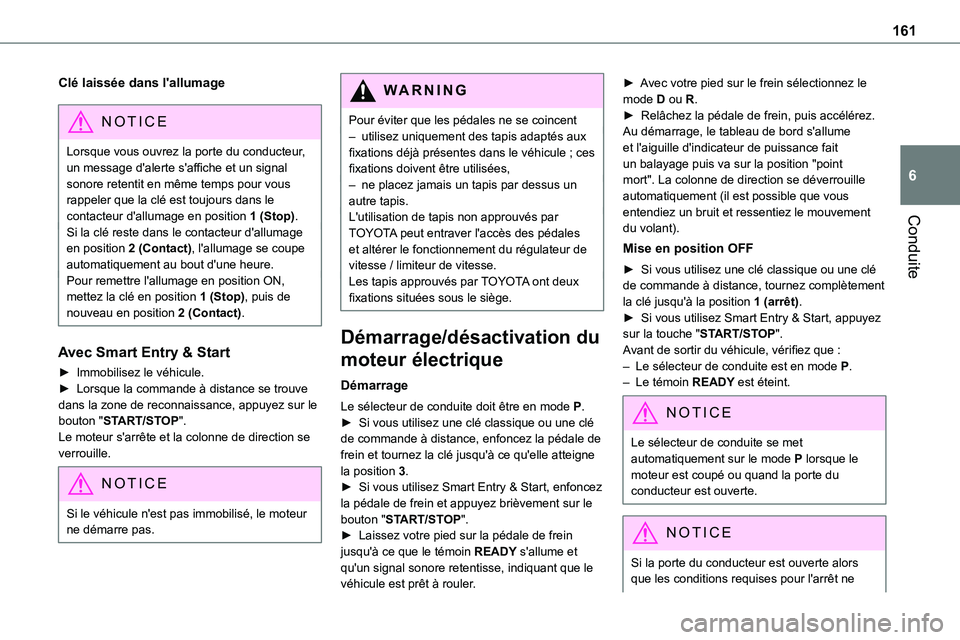

Page 161 of 360
161
Conduite
6
Clé laissée dans l'allumage
NOTIC E
Lorsque vous ouvrez la porte du conducteur, un message d'alerte s'affiche et un signal sonore retentit en même temps pour vous rappeler que la clé est toujours dans le contacteur d'allumage en position 1 (Stop).Si la clé reste dans le contacteur d'allumage en position 2 (Contact), l'allumage se coupe automatiquement au bout d'une heure.Pour remettre l'allumage en position ON, mettez la clé en position 1 (Stop), puis de nouveau en position 2 (Contact).
Avec Smart Entry & Start
► Immobilisez le véhicule.► Lorsque la commande à distance se trouve dans la zone de reconnaissance, appuyez sur le bouton "START/STOP".Le moteur s'arrête et la colonne de direction se verrouille.
NOTIC E
Si le véhicule n'est pas immobilisé, le moteur ne démarre pas.
WARNI NG
Pour éviter que les pédales ne se coincent – utilisez uniquement des tapis adaptés aux fixations déjà présentes dans le véhicule ; ces fixations doivent être utilisées,– ne placez jamais un tapis par dessus un autre tapis.L'utilisation de tapis non approuvés par
TOYOTA peut entraver l'accès des pédales et altérer le fonctionnement du régulateur de vitesse / limiteur de vitesse. Les tapis approuvés par TOYOTA ont deux fixations situées sous le siège.
Démarrage/désactivation du
moteur électrique
Démarrage
Le sélecteur de conduite doit être en mode P.► Si vous utilisez une clé classique ou une clé de commande à distance, enfoncez la pédale de frein et tournez la clé jusqu'à ce qu'elle atteigne la position 3.► Si vous utilisez Smart Entry & Start, enfoncez la pédale de frein et appuyez brièvement sur le bouton "START/STOP".► Laissez votre pied sur la pédale de frein jusqu'à ce que le témoin READY s'allume et qu'un signal sonore retentisse, indiquant que le véhicule est prêt à rouler.
► Avec votre pied sur le frein sélectionnez le mode D ou R.► Relâchez la pédale de frein, puis accélérez.Au démarrage, le tableau de bord s'allume et l'aiguille d'indicateur de puissance fait un balayage puis va sur la position "point mort". La colonne de direction se déverrouille automatiquement (il est possible que vous entendiez un bruit et ressentiez le mouvement
du volant).
Mise en position OFF
► Si vous utilisez une clé classique ou une clé de commande à distance, tournez complètement la clé jusqu'à la position 1 (arrêt).► Si vous utilisez Smart Entry & Start, appuyez sur la touche "START/STOP".Avant de sortir du véhicule, vérifiez que :– Le sélecteur de conduite est en mode P.– Le témoin READY est éteint.
NOTIC E
Le sélecteur de conduite se met automatiquement sur le mode P lorsque le moteur est coupé ou quand la porte du conducteur est ouverte.
NOTIC E
Si la porte du conducteur est ouverte alors que les conditions requises pour l'arrêt ne

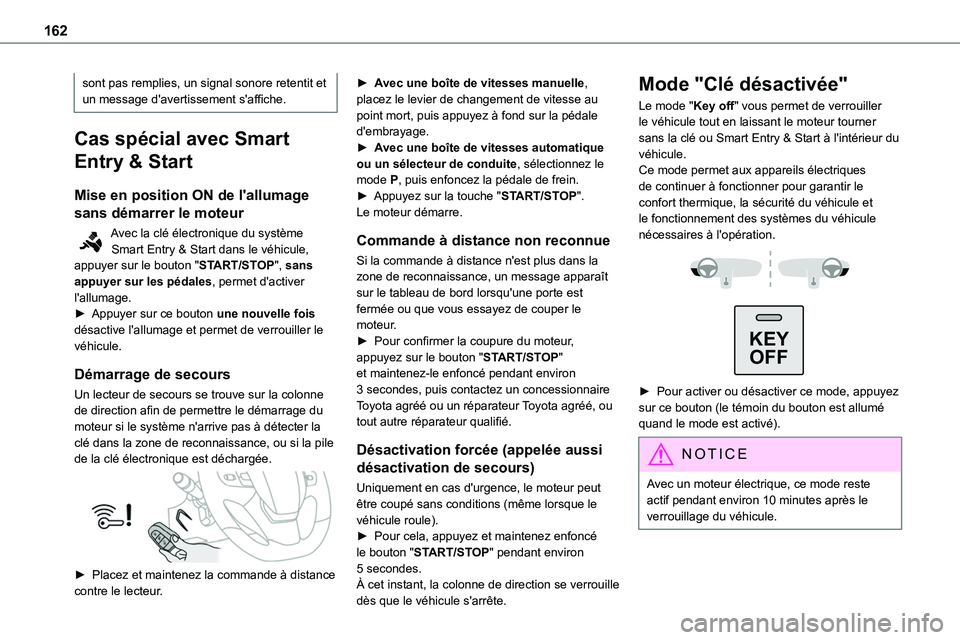

Page 162 of 360
162
sont pas remplies, un signal sonore retentit et un message d'avertissement s'affiche.
Cas spécial avec Smart
Entry & Start
Mise en position ON de l'allumage
sans démarrer le moteur
Avec la clé électronique du système Smart Entry & Start dans le véhicule, appuyer sur le bouton "START/STOP", sans appuyer sur les pédales, permet d'activer l'allumage.► Appuyer sur ce bouton une nouvelle fois désactive l'allumage et permet de verrouiller le véhicule.
Démarrage de secours
Un lecteur de secours se trouve sur la colonne de direction afin de permettre le démarrage du moteur si le système n'arrive pas à détecter la clé dans la zone de reconnaissance, ou si la pile de la clé électronique est déchargée.
► Placez et maintenez la commande à distance contre le lecteur.
► Avec une boîte de vitesses manuelle, placez le levier de changement de vitesse au point mort, puis appuyez à fond sur la pédale d'embrayage.► Avec une boîte de vitesses automatique ou un sélecteur de conduite, sélectionnez le mode P, puis enfoncez la pédale de frein.► Appuyez sur la touche "START/STOP".Le moteur démarre.
Commande à distance non reconnue
Si la commande à distance n'est plus dans la zone de reconnaissance, un message apparaît sur le tableau de bord lorsqu'une porte est fermée ou que vous essayez de couper le moteur.► Pour confirmer la coupure du moteur, appuyez sur le bouton "START/STOP" et maintenez-le enfoncé pendant environ 3 secondes, puis contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
Désactivation forcée (appelée aussi
désactivation de secours)
Uniquement en cas d'urgence, le moteur peut être coupé sans conditions (même lorsque le véhicule roule).► Pour cela, appuyez et maintenez enfoncé le bouton "START/STOP" pendant environ 5 secondes.À cet instant, la colonne de direction se verrouille dès que le véhicule s'arrête.
Mode "Clé désactivée"
Le mode "Key off" vous permet de verrouiller le véhicule tout en laissant le moteur tourner sans la clé ou Smart Entry & Start à l'intérieur du véhicule.Ce mode permet aux appareils électriques de continuer à fonctionner pour garantir le confort thermique, la sécurité du véhicule et le fonctionnement des systèmes du véhicule
nécessaires à l'opération.
KEY
OFF
► Pour activer ou désactiver ce mode, appuyez sur ce bouton (le témoin du bouton est allumé quand le mode est activé).
NOTIC E
Avec un moteur électrique, ce mode reste actif pendant environ 10 minutes après le verrouillage du véhicule.

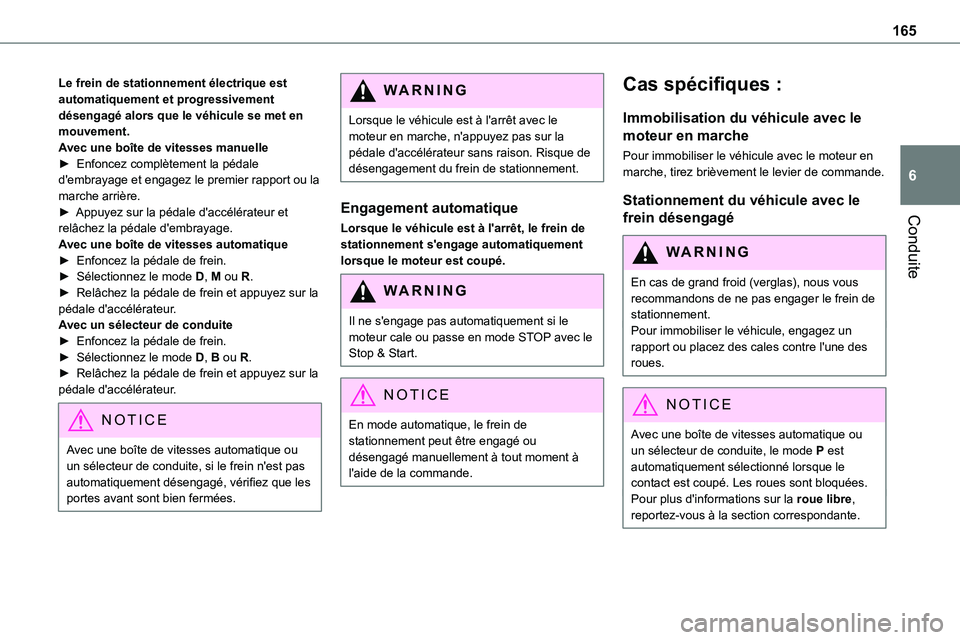

Page 165 of 360
165
Conduite
6
Le frein de stationnement électrique est automatiquement et progressivement désengagé alors que le véhicule se met en mouvement.Avec une boîte de vitesses manuelle► Enfoncez complètement la pédale d'embrayage et engagez le premier rapport ou la marche arrière.► Appuyez sur la pédale d'accélérateur et
relâchez la pédale d'embrayage.Avec une boîte de vitesses automatique► Enfoncez la pédale de frein.► Sélectionnez le mode D, M ou R.► Relâchez la pédale de frein et appuyez sur la pédale d'accélérateur.Avec un sélecteur de conduite► Enfoncez la pédale de frein.► Sélectionnez le mode D, B ou R.► Relâchez la pédale de frein et appuyez sur la pédale d'accélérateur.
NOTIC E
Avec une boîte de vitesses automatique ou un sélecteur de conduite, si le frein n'est pas automatiquement désengagé, vérifiez que les portes avant sont bien fermées.
WARNI NG
Lorsque le véhicule est à l'arrêt avec le moteur en marche, n'appuyez pas sur la pédale d'accélérateur sans raison. Risque de désengagement du frein de stationnement.
Engagement automatique
Lorsque le véhicule est à l'arrêt, le frein de stationnement s'engage automatiquement lorsque le moteur est coupé.
WARNI NG
Il ne s'engage pas automatiquement si le moteur cale ou passe en mode STOP avec le Stop & Start.
NOTIC E
En mode automatique, le frein de stationnement peut être engagé ou désengagé manuellement à tout moment à l'aide de la commande.
Cas spécifiques :
Immobilisation du véhicule avec le
moteur en marche
Pour immobiliser le véhicule avec le moteur en marche, tirez brièvement le levier de commande.
Stationnement du véhicule avec le
frein désengagé
WARNI NG
En cas de grand froid (verglas), nous vous recommandons de ne pas engager le frein de stationnement.Pour immobiliser le véhicule, engagez un rapport ou placez des cales contre l'une des roues.
NOTIC E
Avec une boîte de vitesses automatique ou un sélecteur de conduite, le mode P est automatiquement sélectionné lorsque le contact est coupé. Les roues sont bloquées.Pour plus d'informations sur la roue libre, reportez-vous à la section correspondante.

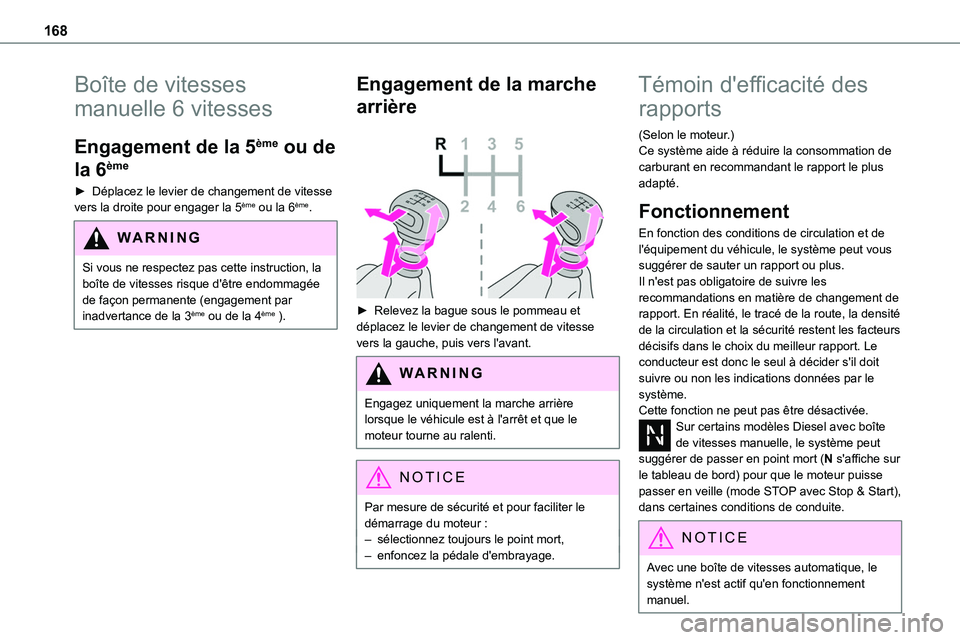

Page 168 of 360
168
Boîte de vitesses
manuelle 6 vitesses
Engagement de la 5ème ou de
la 6ème
► Déplacez le levier de changement de vitesse vers la droite pour engager la 5ème ou la 6ème.
WARNI NG
Si vous ne respectez pas cette instruction, la boîte de vitesses risque d'être endommagée de façon permanente (engagement par inadvertance de la 3ème ou de la 4ème ).
Engagement de la marche
arrière
► Relevez la bague sous le pommeau et déplacez le levier de changement de vitesse vers la gauche, puis vers l'avant.
WARNI NG
Engagez uniquement la marche arrière lorsque le véhicule est à l'arrêt et que le moteur tourne au ralenti.
NOTIC E
Par mesure de sécurité et pour faciliter le démarrage du moteur :– sélectionnez toujours le point mort,– enfoncez la pédale d'embrayage.
Témoin d'efficacité des
rapports
(Selon le moteur.)Ce système aide à réduire la consommation de carburant en recommandant le rapport le plus adapté.
Fonctionnement
En fonction des conditions de circulation et de l'équipement du véhicule, le système peut vous suggérer de sauter un rapport ou plus.Il n'est pas obligatoire de suivre les recommandations en matière de changement de rapport. En réalité, le tracé de la route, la densité de la circulation et la sécurité restent les facteurs décisifs dans le choix du meilleur rapport. Le conducteur est donc le seul à décider s'il doit suivre ou non les indications données par le système.Cette fonction ne peut pas être désactivée.Sur certains modèles Diesel avec boîte de vitesses manuelle, le système peut suggérer de passer en point mort (N s'affiche sur le tableau de bord) pour que le moteur puisse passer en veille (mode STOP avec Stop & Start), dans certaines conditions de conduite.
NOTIC E
Avec une boîte de vitesses automatique, le système n'est actif qu'en fonctionnement manuel.
