radio TOYOTA PROACE CITY 2020 Instrukcja obsługi (in Polish)

3
Spis treści
Active Safety Brake z Alarm ryzyka zderzenia i inteligentnym asystentem hamowania awaryjnego 139Aktywny alarm niezamierzonego przekroczenia linii 142System monitorowania martwego pola 145System aktywnego monitorowania martwego pola 147Wykrywanie rozproszenia uwagi 147Czujniki parkowania 149Kamera cofania 151Widok otoczenia z tyłu pojazdu 152
7Informacje praktyczne
Zgodność paliw 156Nalewanie paliwa 156Zapobieganie wlaniu niewłaściwego paliwa (silniki wysokoprężne) 158Łańcuchy śniegowe 158Hak holowniczy 159Wskaźnik nadmiernego obciążenia 161Tryb oszczędzania energii 162Relingi/bagażnik dachowy 163Maska 164Komora silnika 165Sprawdzanie poziomu płynów 165Kontrole prędkości 168AdBlue® (silniki wysokoprężne) 170Jazda na wolnym biegu 173Porady dotyczące czyszczenia i konserwacji 173
8W razie awarii
Brak paliwa (silnik Diesla) 175
Zestaw narzędzi 175Zestaw naprawczy do kół 176Koło zapasowe 179Wymiana żarówki 183Wymiana bezpiecznika 188Akumulator 12 V 190Holowanie 194
9Dane techniczne
Wymiary 196Dane techniczne silnika i masy holowane 201Oznaczenia identyfikacyjne 204
10System audio Bluetooth®
Pierwsze kroki 205Elementy sterowania wbudowane w kierownicę 206Menu 207Radio 207Radio cyfrowe DAB (Digital Audio Broadcasting) 208Media 210Telefon 213Często zadawane pytania 216
11TOYOTA Connect Radio
Pierwsze kroki 218Elementy sterowania wbudowane w kierownicę 219Menu 220Aplikacje 221Radio 222
Radio cyfrowe DAB (Digital Audio Broadcasting) 223Media 224Telefon 225Ustawienia 229Często zadawane pytania 231
12TOYOTA Connect Nav
Pierwsze kroki 233Elementy sterowania wbudowane w kierownicę 234Menu 235Polecenia głosowe 236Nawigacja 240Zintegrowana nawigacja 243Aplikacje 245Radio 249Radio cyfrowe DAB (Digital Audio Broadcasting) 250Media 251Telefon 252Ustawienia 255Często zadawane pytania 258
 ■Indeks alfabetyczny

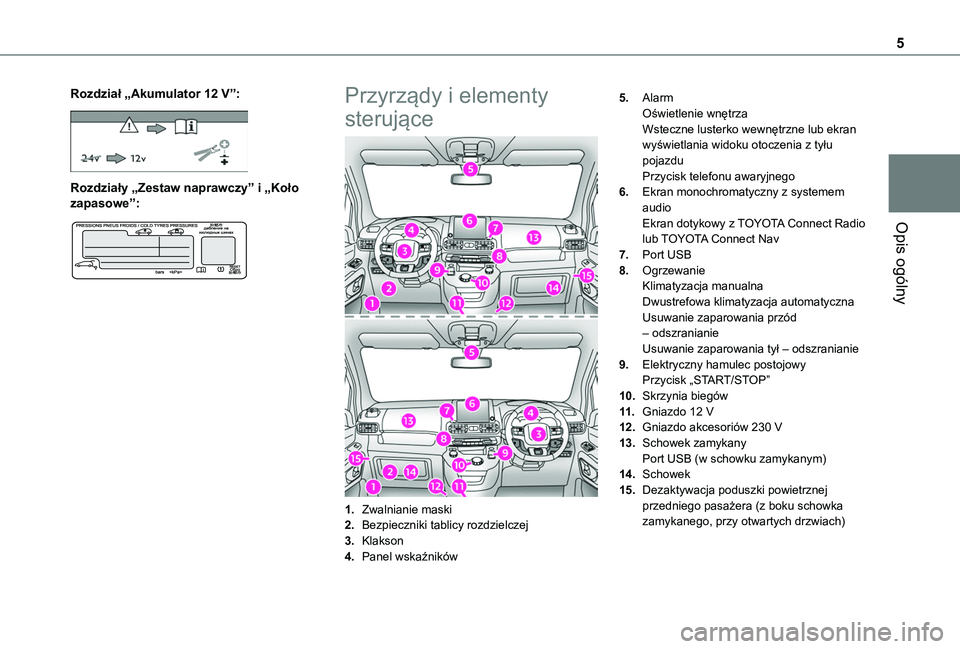

5
Opis ogólny
Rozdział „Akumulator 12 V”:

Rozdziały „Zestaw naprawczy” i „Koło zapasowe”:

Przyrządy i elementy
sterujące
1.Zwalnianie maski
2.Bezpieczniki tablicy rozdzielczej
3.Klakson
4.Panel wskaźników
5.AlarmOświetlenie wnętrzaWsteczne lusterko wewnętrzne lub ekran wyświetlania widoku otoczenia z tyłu pojazduPrzycisk telefonu awaryjnego
6.Ekran monochromatyczny z systemem audioEkran dotykowy z TOYOTA Connect Radio lub TOYOTA Connect Nav
7.Port USB
8.OgrzewanieKlimatyzacja manualnaDwustrefowa klimatyzacja automatycznaUsuwanie zaparowania przód – odszranianieUsuwanie zaparowania tył – odszranianie
9.Elektryczny hamulec postojowyPrzycisk „START/STOP”
10.Skrzynia biegów
11 .Gniazdo 12 V
12.Gniazdo akcesoriów 230 V
13.Schowek zamykanyPort USB (w schowku zamykanym)
14.Schowek
15.Dezaktywacja poduszki powietrznej przedniego pasażera (z boku schowka zamykanego, przy otwartych drzwiach)

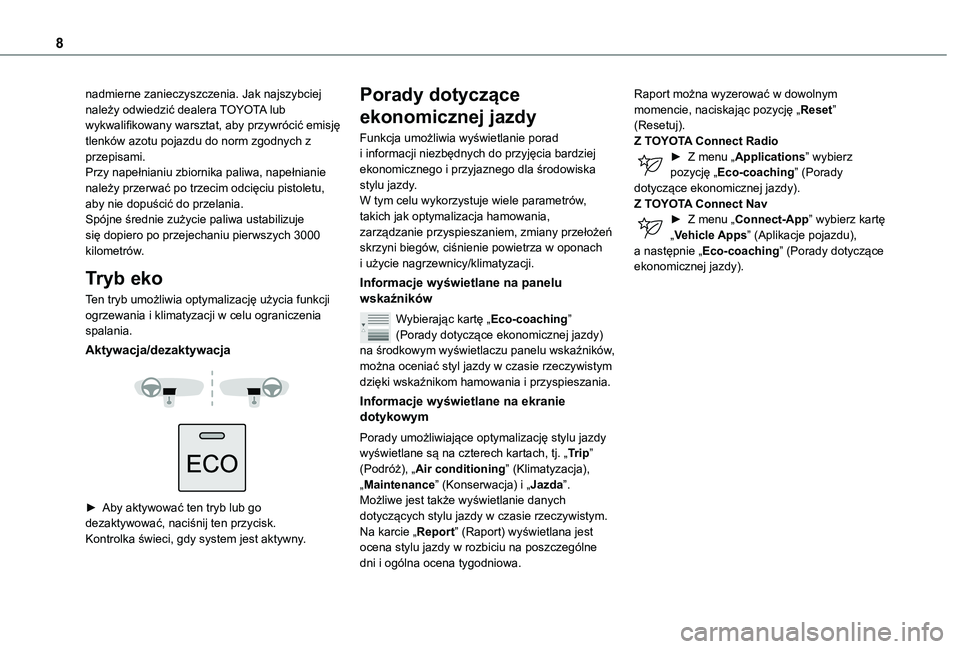

8
nadmierne zanieczyszczenia. Jak najszybciej należy odwiedzić dealera TOYOTA lub wykwalifikowany warsztat, aby przywrócić emisję tlenków azotu pojazdu do norm zgodnych z przepisami.Przy napełnianiu zbiornika paliwa, napełnianie należy przerwać po trzecim odcięciu pistoletu, aby nie dopuścić do przelania.Spójne średnie zużycie paliwa ustabilizuje się dopiero po przejechaniu pierwszych 3000 kilometrów.
Tryb eko
Ten tryb umożliwia optymalizację użycia funkcji ogrzewania i klimatyzacji w celu ograniczenia spalania.
Aktywacja/dezaktywacja


► Aby aktywować ten tryb lub go dezaktywować, naciśnij ten przycisk.Kontrolka świeci, gdy system jest aktywny.
Porady dotyczące
ekonomicznej jazdy
Funkcja umożliwia wyświetlanie porad i informacji niezbędnych do przyjęcia bardziej ekonomicznego i przyjaznego dla środowiska stylu jazdy.W tym celu wykorzystuje wiele parametrów, takich jak optymalizacja hamowania, zarządzanie przyspieszaniem, zmiany przełożeń skrzyni biegów, ciśnienie powietrza w oponach i użycie nagrzewnicy/klimatyzacji.
Informacje wyświetlane na panelu wskaźników
Wybierając kartę „Eco-coaching” (Porady dotyczące ekonomicznej jazdy) na środkowym wyświetlaczu panelu wskaźników, można oceniać styl jazdy w czasie rzeczywistym dzięki wskaźnikom hamowania i przyspieszania.
Informacje wyświetlane na ekranie dotykowym
Porady umożliwiające optymalizację stylu jazdy
wyświetlane są na czterech kartach, tj. „Trip” (Podróż), „Air conditioning” (Klimatyzacja), „Maintenance” (Konserwacja) i „Jazda”.Możliwe jest także wyświetlanie danych dotyczących stylu jazdy w czasie rzeczywistym.Na karcie „Report” (Raport) wyświetlana jest ocena stylu jazdy w rozbiciu na poszczególne dni i ogólna ocena tygodniowa.
Raport można wyzerować w dowolnym momencie, naciskając pozycję „Reset” (Resetuj).Z TOYOTA Connect Radio► Z menu „Applications” wybierz pozycję „Eco-coaching” (Porady dotyczące ekonomicznej jazdy).Z TOYOTA Connect Nav► Z menu „Connect-App” wybierz kartę „Vehicle Apps” (Aplikacje pojazdu), a następnie „Eco-coaching” (Porady dotyczące ekonomicznej jazdy).

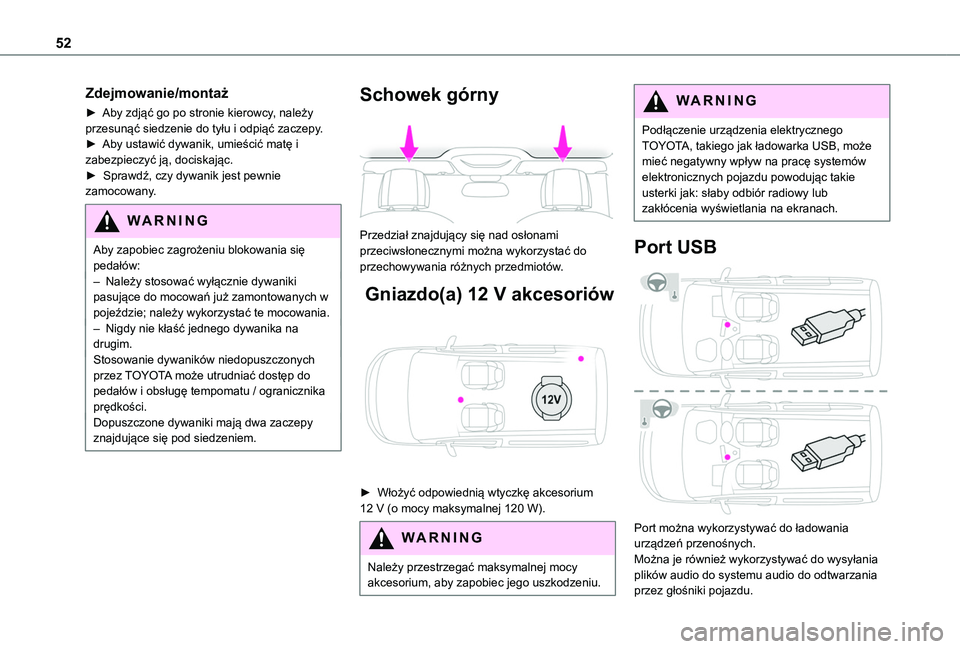

52
Zdejmowanie/montaż
► Aby zdjąć go po stronie kierowcy, należy przesunąć siedzenie do tyłu i odpiąć zaczepy.► Aby ustawić dywanik, umieścić matę i zabezpieczyć ją, dociskając.► Sprawdź, czy dywanik jest pewnie zamocowany.
WARNI NG
Aby zapobiec zagrożeniu blokowania się pedałów:– Należy stosować wyłącznie dywaniki pasujące do mocowań już zamontowanych w pojeździe; należy wykorzystać te mocowania.– Nigdy nie kłaść jednego dywanika na drugim.Stosowanie dywaników niedopuszczonych przez TOYOTA może utrudniać dostęp do pedałów i obsługę tempomatu / ogranicznika prędkości.Dopuszczone dywaniki mają dwa zaczepy znajdujące się pod siedzeniem.
Schowek górny

Przedział znajdujący się nad osłonami przeciwsłonecznymi można wykorzystać do przechowywania różnych przedmiotów.
Gniazdo(a) 12 V akcesoriów

► Włożyć odpowiednią wtyczkę akcesorium 12 V (o mocy maksymalnej 120 W).
WARNI NG
Należy przestrzegać maksymalnej mocy akcesorium, aby zapobiec jego uszkodzeniu.
WARNI NG
Podłączenie urządzenia elektrycznego TOYOTA, takiego jak ładowarka USB, może mieć negatywny wpływ na pracę systemów elektronicznych pojazdu powodując takie usterki jak: słaby odbiór radiowy lub zakłócenia wyświetlania na ekranach.
Port USB

Port można wykorzystywać do ładowania urządzeń przenośnych.
Można je również wykorzystywać do wysyłania plików audio do systemu audio do odtwarzania przez głośniki pojazdu.

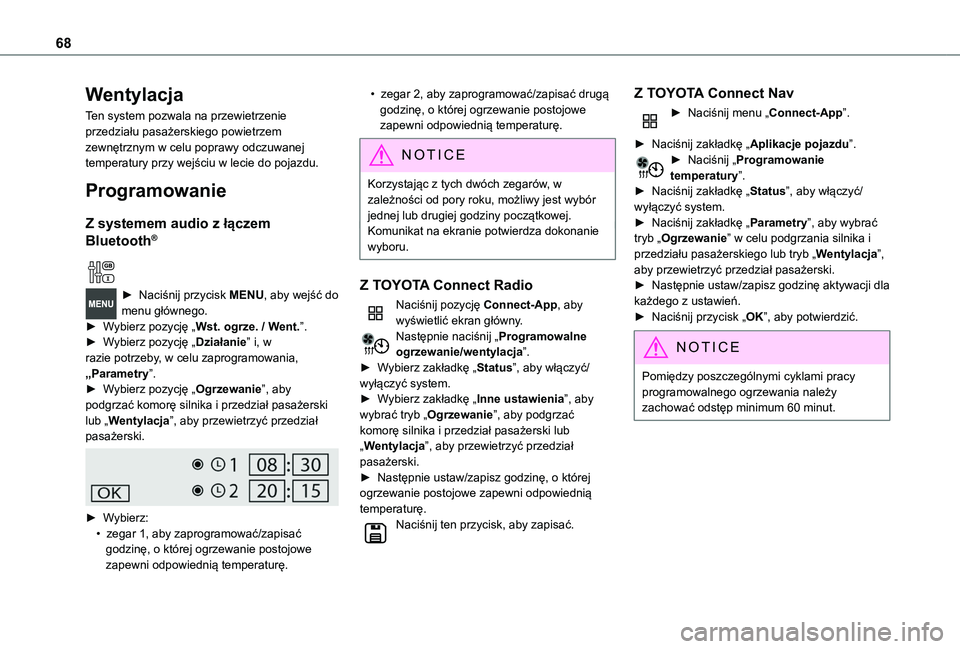

68
Wentylacja
Ten system pozwala na przewietrzenie przedziału pasażerskiego powietrzem zewnętrznym w celu poprawy odczuwanej temperatury przy wejściu w lecie do pojazdu.
Programowanie
Z systemem audio z łączem
Bluetooth®

► Naciśnij przycisk MENU, aby wejść do menu głównego. ► Wybierz pozycję „Wst. ogrze. / Went.”.► Wybierz pozycję „Działanie” i, w razie potrzeby, w celu zaprogramowania, „Parametry”.► Wybierz pozycję „Ogrzewanie”, aby podgrzać komorę silnika i przedział pasażerski lub „Wentylacja”, aby przewietrzyć przedział pasażerski.

► Wybierz:• zegar 1, aby zaprogramować/zapisać godzinę, o której ogrzewanie postojowe zapewni odpowiednią temperaturę.
• zegar 2, aby zaprogramować/zapisać drugą godzinę, o której ogrzewanie postojowe zapewni odpowiednią temperaturę.
N OTIC E
Korzystając z tych dwóch zegarów, w zależności od pory roku, możliwy jest wybór jednej lub drugiej godziny początkowej.Komunikat na ekranie potwierdza dokonanie
wyboru.
Z TOYOTA Connect Radio
Naciśnij pozycję Connect-App, aby wyświetlić ekran główny.Następnie naciśnij „Programowalne ogrzewanie/wentylacja”.► Wybierz zakładkę „Status”, aby włączyć/wyłączyć system.► Wybierz zakładkę „Inne ustawienia”, aby wybrać tryb „Ogrzewanie”, aby podgrzać komorę silnika i przedział pasażerski lub „Wentylacja”, aby przewietrzyć przedział pasażerski.► Następnie ustaw/zapisz godzinę, o której ogrzewanie postojowe zapewni odpowiednią temperaturę.Naciśnij ten przycisk, aby zapisać.
Z TOYOTA Connect Nav
► Naciśnij menu „Connect-App”.
► Naciśnij zakładkę „Aplikacje pojazdu”.► Naciśnij „Programowanie temperatury”.► Naciśnij zakładkę „Status”, aby włączyć/wyłączyć system.► Naciśnij zakładkę „Parametry”, aby wybrać tryb „Ogrzewanie” w celu podgrzania silnika i przedziału pasażerskiego lub tryb „Wentylacja”, aby przewietrzyć przedział pasażerski.► Następnie ustaw/zapisz godzinę aktywacji dla każdego z ustawień.► Naciśnij przycisk „OK”, aby potwierdzić.
NOTIC E
Pomiędzy poszczególnymi cyklami pracy programowalnego ogrzewania należy zachować odstęp minimum 60 minut.

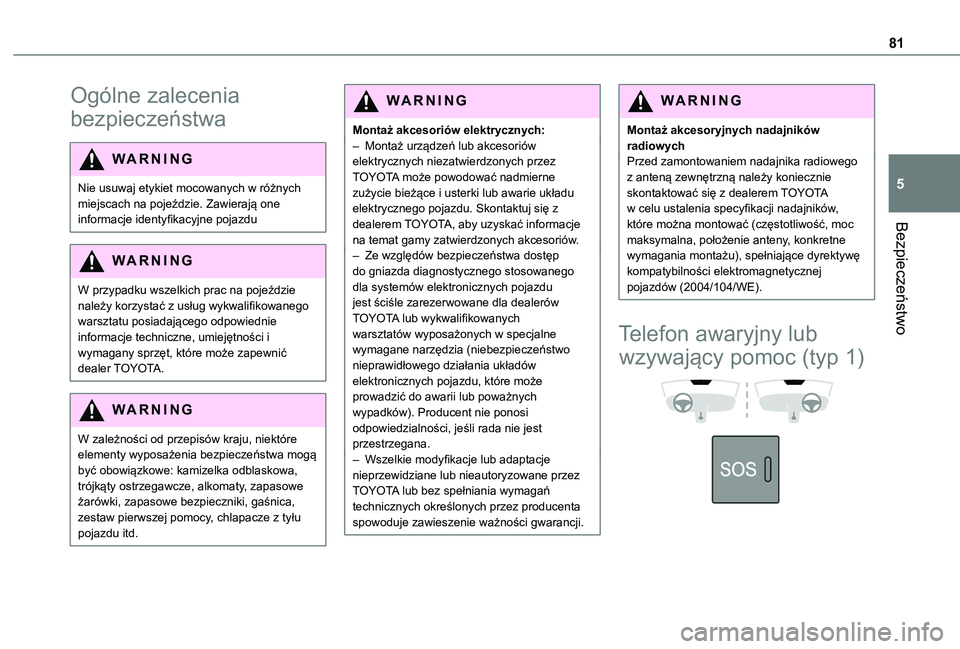

81
Bezpieczeństwo
5
Ogólne zalecenia
bezpieczeństwa
WARNI NG
Nie usuwaj etykiet mocowanych w różnych miejscach na pojeździe. Zawierają one informacje identyfikacyjne pojazdu
WARNI NG
W przypadku wszelkich prac na pojeździe należy korzystać z usług wykwalifikowanego warsztatu posiadającego odpowiednie informacje techniczne, umiejętności i wymagany sprzęt, które może zapewnić dealer TOYOTA.
WARNI NG
W zależności od przepisów kraju, niektóre
elementy wyposażenia bezpieczeństwa mogą być obowiązkowe: kamizelka odblaskowa, trójkąty ostrzegawcze, alkomaty, zapasowe żarówki, zapasowe bezpieczniki, gaśnica, zestaw pierwszej pomocy, chlapacze z tyłu pojazdu itd.
WARNI NG
Montaż akcesoriów elektrycznych:– Montaż urządzeń lub akcesoriów elektrycznych niezatwierdzonych przez TOYOTA może powodować nadmierne zużycie bieżące i usterki lub awarie układu elektrycznego pojazdu. Skontaktuj się z dealerem TOYOTA, aby uzyskać informacje na temat gamy zatwierdzonych akcesoriów.– Ze względów bezpieczeństwa dostęp do gniazda diagnostycznego stosowanego dla systemów elektronicznych pojazdu jest ściśle zarezerwowane dla dealerów TOYOTA lub wykwalifikowanych warsztatów wyposażonych w specjalne wymagane narzędzia (niebezpieczeństwo nieprawidłowego działania układów elektronicznych pojazdu, które może prowadzić do awarii lub poważnych wypadków). Producent nie ponosi odpowiedzialności, jeśli rada nie jest przestrzegana.
– Wszelkie modyfikacje lub adaptacje nieprzewidziane lub nieautoryzowane przez TOYOTA lub bez spełniania wymagań technicznych określonych przez producenta spowoduje zawieszenie ważności gwarancji.
WARNI NG
Montaż akcesoryjnych nadajników radiowychPrzed zamontowaniem nadajnika radiowego z anteną zewnętrzną należy koniecznie skontaktować się z dealerem TOYOTA w celu ustalenia specyfikacji nadajników, które można montować (częstotliwość, moc maksymalna, położenie anteny, konkretne wymagania montażu), spełniające dyrektywę kompatybilności elektromagnetycznej pojazdów (2004/104/WE).
Telefon awaryjny lub
wzywający pomoc (typ 1)

149
Jazda
6
WARNI NG
Poniższe sytuacje mogą zakłócać działanie systemu lub uniemożliwiać jego pracę:– brak oznaczeń pasów ruchu, ich wytarcie, zakrycie (śniegiem, błotem) lub dodatkowe oznaczenia na nawierzchni (prowadzone prace drogowe itd.);– niewielka odległość do poprzedzającego pojazdu (nierozpoznanie oznaczeń pasów ruchu);– drogi wąskie, kręte itp.
Czujniki parkowania
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.

Wykorzystując czujniki zamontowane w zderzaku, system ten sygnalizuje bliskość przeszkód (np. pieszego, pojazdu, drzewa, barierki) obecnej w jego polu detekcji.
Tylne czujniki parkowania
System jest włączany po włączeniu wstecznego biegu, co potwierdza sygnał dźwiękowy.System jest wyłączany po wyłączeniu wstecznego biegu.
Wspomaganie akustyczne

System sygnalizuje obecność przeszkód, które znajdują się zarówno w obrębie strefy detekcyjnej czujników i na trasie ruchu pojazdu określonej położeniem kierownicy.

W zależności od wersji, na przedstawionym przykładzie, tylko przykłady obecne w zacienionym obszarze będą sygnalizowane przez wspomaganie akustyczne.Informacje o bliskości są podawane przez przerywany sygnał akustyczny, którego
częstotliwość rośnie wraz ze zbliżaniem się pojazdu do przeszkody.Gdy odległość pomiędzy pojazdem a przeszkodą wynosi mniej niż 30 cm, sygnał akustyczny staje się ciągły.Dźwięk emitowany przez głośnik (prawy lub lewy) sygnalizuje stronę, po której znajduje się przeszkoda.
NOTIC E
Regulacja sygnału akustycznegoPrzy TOYOTA Connect Radio lub TOYOTA Connect Nav, naciśnięcie tego przycisku otwiera okno regulacji głośności sygnału akustycznego.
Wspomaganie optyczne

Uzupełnia wspomaganie akustyczne bez uwzględniania trajektorii ruchu pojazdu, wyświetlając paski na ekranie, które wskazują odległość pomiędzy przeszkodą a pojazdem (biały: bardziej odległe przeszkody, pomarańczowy: bliskie przeszkody, czerwony:
bardzo bliskie przeszkody).

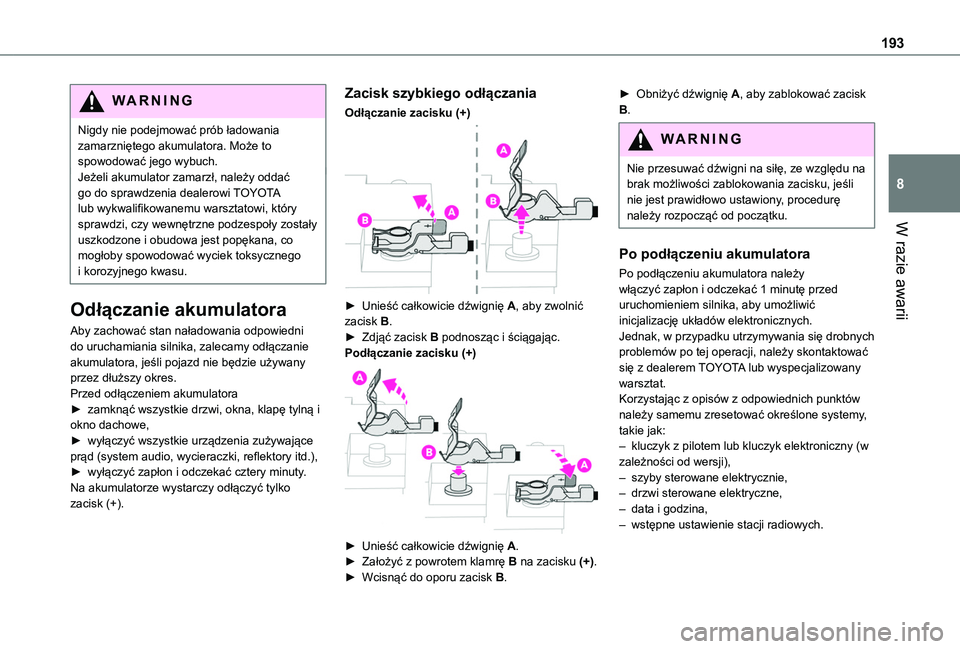

193
W razie awarii
8
WARNI NG
Nigdy nie podejmować prób ładowania zamarzniętego akumulatora. Może to spowodować jego wybuch.Jeżeli akumulator zamarzł, należy oddać go do sprawdzenia dealerowi TOYOTA lub wykwalifikowanemu warsztatowi, który sprawdzi, czy wewnętrzne podzespoły zostały uszkodzone i obudowa jest popękana, co mogłoby spowodować wyciek toksycznego i korozyjnego kwasu.
Odłączanie akumulatora
Aby zachować stan naładowania odpowiedni do uruchamiania silnika, zalecamy odłączanie akumulatora, jeśli pojazd nie będzie używany przez dłuższy okres. Przed odłączeniem akumulatora► zamknąć wszystkie drzwi, okna, klapę tylną i okno dachowe,► wyłączyć wszystkie urządzenia zużywające
prąd (system audio, wycieraczki, reflektory itd.),► wyłączyć zapłon i odczekać cztery minuty.Na akumulatorze wystarczy odłączyć tylko zacisk (+).
Zacisk szybkiego odłączania
Odłączanie zacisku (+)

► Unieść całkowicie dźwignię A, aby zwolnić zacisk B.► Zdjąć zacisk B podnosząc i ściągając.Podłączanie zacisku (+)

► Unieść całkowicie dźwignię A.► Założyć z powrotem klamrę B na zacisku (+).► Wcisnąć do oporu zacisk B.
► Obniżyć dźwignię A, aby zablokować zacisk B.
WARNI NG
Nie przesuwać dźwigni na siłę, ze względu na brak możliwości zablokowania zacisku, jeśli nie jest prawidłowo ustawiony, procedurę należy rozpocząć od początku.
Po podłączeniu akumulatora
Po podłączeniu akumulatora należy włączyć zapłon i odczekać 1 minutę przed uruchomieniem silnika, aby umożliwić inicjalizację układów elektronicznych.Jednak, w przypadku utrzymywania się drobnych problemów po tej operacji, należy skontaktować się z dealerem TOYOTA lub wyspecjalizowany warsztat.Korzystając z opisów z odpowiednich punktów należy samemu zresetować określone systemy, takie jak:– kluczyk z pilotem lub kluczyk elektroniczny (w zależności od wersji),– szyby sterowane elektrycznie,– drzwi sterowane elektryczne,– data i godzina,– wstępne ustawienie stacji radiowych.

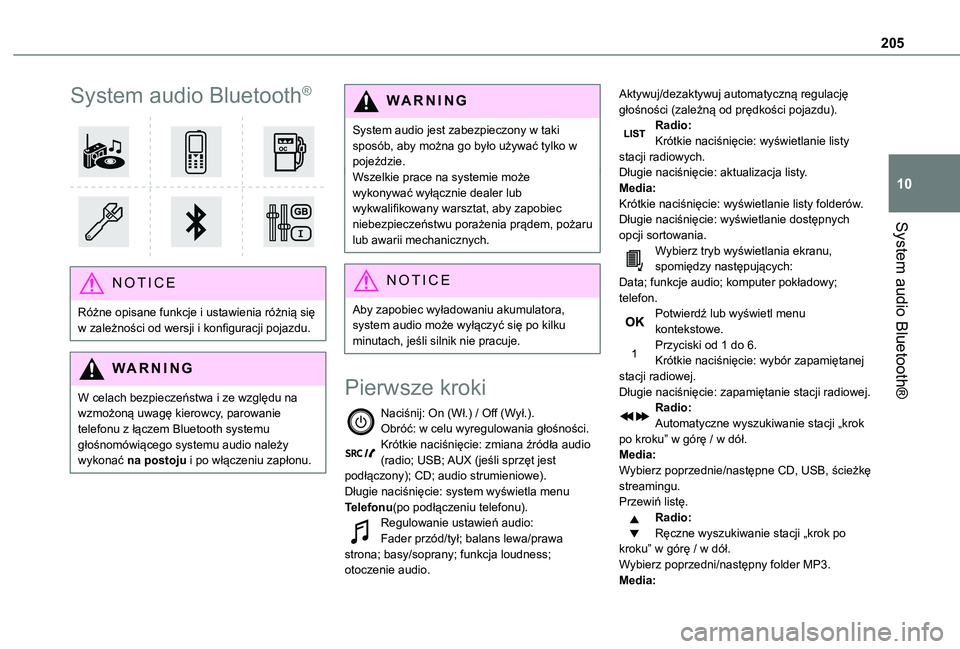

205
System audio Bluetooth®
10
System audio Bluetooth®


NOTIC E
Różne opisane funkcje i ustawienia różnią się w zależności od wersji i konfiguracji pojazdu.
WARNI NG
W celach bezpieczeństwa i ze względu na wzmożoną uwagę kierowcy, parowanie telefonu z łączem Bluetooth systemu
głośnomówiącego systemu audio należy wykonać na postoju i po włączeniu zapłonu.
WARNI NG
System audio jest zabezpieczony w taki sposób, aby można go było używać tylko w pojeździe.Wszelkie prace na systemie może wykonywać wyłącznie dealer lub wykwalifikowany warsztat, aby zapobiec niebezpieczeństwu porażenia prądem, pożaru lub awarii mechanicznych.
NOTIC E
Aby zapobiec wyładowaniu akumulatora, system audio może wyłączyć się po kilku minutach, jeśli silnik nie pracuje.
Pierwsze kroki
Naciśnij: On (Wł.) / Off (Wył.).Obróć: w celu wyregulowania głośności.Krótkie naciśnięcie: zmiana źródła audio (radio; USB; AUX (jeśli sprzęt jest podłączony); CD; audio strumieniowe).Długie naciśnięcie: system wyświetla menu Telefonu(po podłączeniu telefonu).Regulowanie ustawień audio:Fader przód/tył; balans lewa/prawa strona; basy/soprany; funkcja loudness; otoczenie audio.
Aktywuj/dezaktywuj automatyczną regulację głośności (zależną od prędkości pojazdu).Radio:Krótkie naciśnięcie: wyświetlanie listy stacji radiowych.Długie naciśnięcie: aktualizacja listy.Media:Krótkie naciśnięcie: wyświetlanie listy folderów.Długie naciśnięcie: wyświetlanie dostępnych opcji sortowania.Wybierz tryb wyświetlania ekranu, spomiędzy następujących:Data; funkcje audio; komputer pokładowy; telefon.Potwierdź lub wyświetl menu kontekstowe.Przyciski od 1 do 6.Krótkie naciśnięcie: wybór zapamiętanej stacji radiowej.Długie naciśnięcie: zapamiętanie stacji radiowej.Radio:Automatyczne wyszukiwanie stacji „krok po kroku” w górę / w dół.
Media:Wybierz poprzednie/następne CD, USB, ścieżkę streamingu.Przewiń listę.Radio:Ręczne wyszukiwanie stacji „krok po kroku” w górę / w dół.Wybierz poprzedni/następny folder MP3.Media:

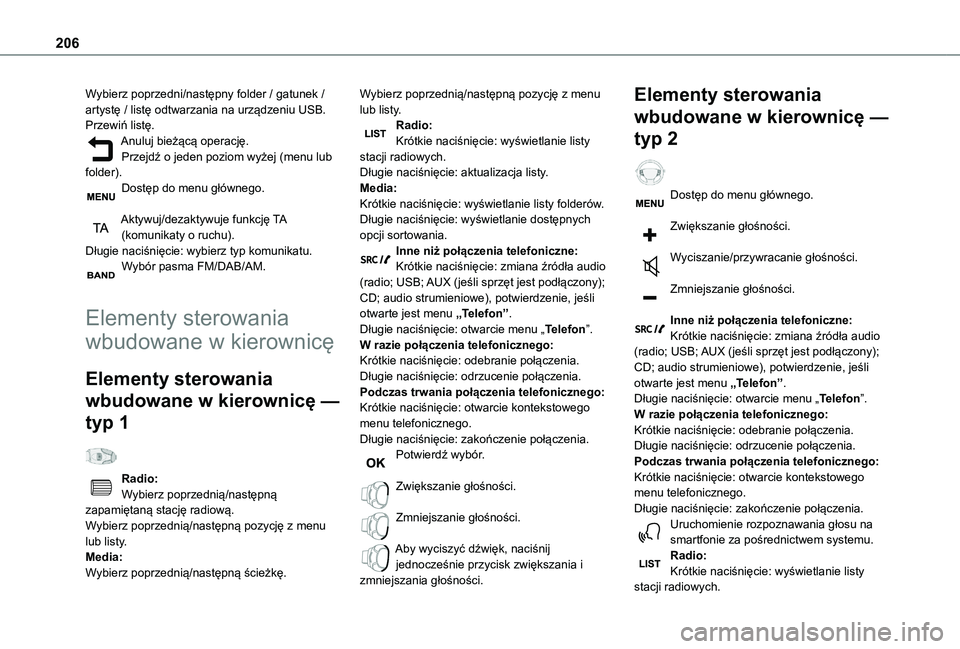

206
Wybierz poprzedni/następny folder / gatunek / artystę / listę odtwarzania na urządzeniu USB.Przewiń listę.Anuluj bieżącą operację.Przejdź o jeden poziom wyżej (menu lub folder).Dostęp do menu głównego.
Aktywuj/dezaktywuje funkcję TA (komunikaty o ruchu).Długie naciśnięcie: wybierz typ komunikatu.Wybór pasma FM/DAB/AM.
Elementy sterowania
wbudowane w kierownicę
Elementy sterowania
wbudowane w kierownicę —
typ 1
Radio:Wybierz poprzednią/następną zapamiętaną stację radiową.Wybierz poprzednią/następną pozycję z menu lub listy.Media:Wybierz poprzednią/następną ścieżkę.
Wybierz poprzednią/następną pozycję z menu lub listy.Radio:Krótkie naciśnięcie: wyświetlanie listy stacji radiowych.Długie naciśnięcie: aktualizacja listy.Media:Krótkie naciśnięcie: wyświetlanie listy folderów.Długie naciśnięcie: wyświetlanie dostępnych opcji sortowania.Inne niż połączenia telefoniczne:Krótkie naciśnięcie: zmiana źródła audio (radio; USB; AUX (jeśli sprzęt jest podłączony); CD; audio strumieniowe), potwierdzenie, jeśli otwarte jest menu „Telefon”.Długie naciśnięcie: otwarcie menu „Telefon”.W razie połączenia telefonicznego:Krótkie naciśnięcie: odebranie połączenia.Długie naciśnięcie: odrzucenie połączenia.Podczas trwania połączenia telefonicznego:Krótkie naciśnięcie: otwarcie kontekstowego menu telefonicznego.Długie naciśnięcie: zakończenie połączenia.
Potwierdź wybór.
Zwiększanie głośności.
Zmniejszanie głośności.
Aby wyciszyć dźwięk, naciśnij jednocześnie przycisk zwiększania i zmniejszania głośności.
Elementy sterowania
wbudowane w kierownicę —
typ 2
Dostęp do menu głównego.
Zwiększanie głośności.
Wyciszanie/przywracanie głośności.
Zmniejszanie głośności.
Inne niż połączenia telefoniczne:Krótkie naciśnięcie: zmiana źródła audio (radio; USB; AUX (jeśli sprzęt jest podłączony); CD; audio strumieniowe), potwierdzenie, jeśli otwarte jest menu „Telefon”.Długie naciśnięcie: otwarcie menu „Telefon”.W razie połączenia telefonicznego:Krótkie naciśnięcie: odebranie połączenia.
Długie naciśnięcie: odrzucenie połączenia.Podczas trwania połączenia telefonicznego:Krótkie naciśnięcie: otwarcie kontekstowego menu telefonicznego.Długie naciśnięcie: zakończenie połączenia.Uruchomienie rozpoznawania głosu na smartfonie za pośrednictwem systemu.Radio:Krótkie naciśnięcie: wyświetlanie listy stacji radiowych.
