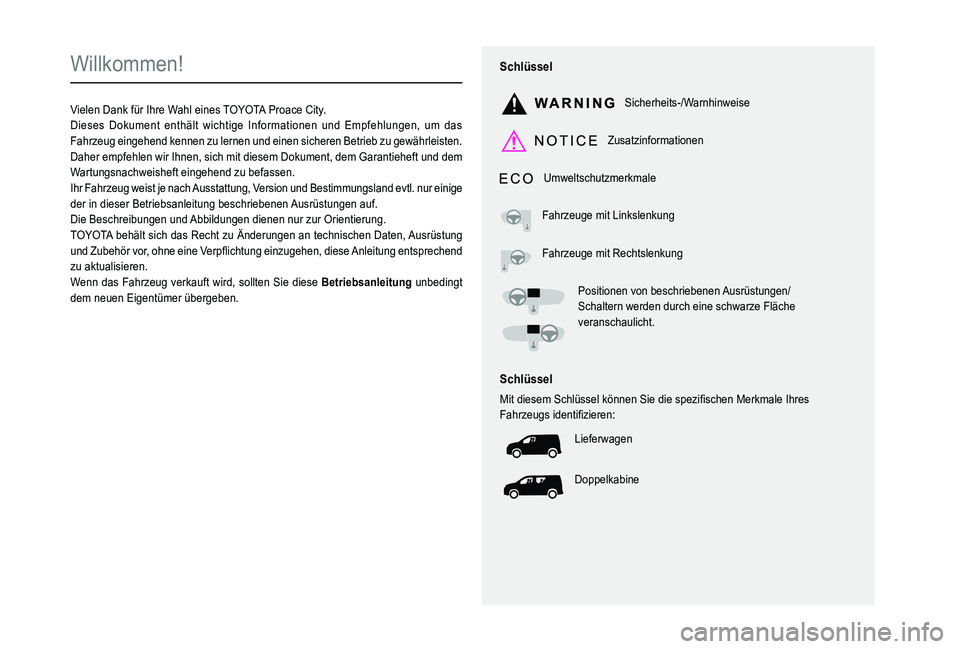

Willkommen!
Vielen Dank für Ihre Wahl eines TOYOTA Proace City.Dieses Dokument enthält wichtige Informationen und Empfehlungen, um das Fahrzeug eingehend kennen zu lernen und einen sicheren Betrieb zu gewä\
hrleisten. Daher empfehlen wir Ihnen, sich mit diesem Dokument, dem Garantieheft und dem Wartungsnachweisheft eingehend zu befassen.Ihr Fahrzeug weist je nach Ausstattung, Version und Bestimmungsland evtl. nur einige der in dieser Betriebsanleitung beschriebenen Ausrüstungen auf.Die Beschreibungen und Abbildungen dienen nur zur Orientierung.TOYOTA behält sich das Recht zu Änderungen an technischen Daten, Ausrüstung
0058005100470003zu aktualisieren.Wenn das Fahrzeug verkauft wird, sollten Sie diese Betri unbedingt dem neuen Eigentümer übergeben.
Schl\374ssel
Sicherheits-/Warnhinweise
Zusatzinformationen
Umweltschutzmerkmale
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Positionen von beschriebenen Ausrüstungen/Schaltern werden durch eine schwarze Fläche veranschaulicht.
Schl\374ssel
0030004C005700030047004C0048005600480050000300360046004B004F0081005600560048004F0003004E007C005100510048005100030036004C004800030047004C00480003005600530048005D004C00BF00560046004B004800510003003000480055004E00500044004F00480003002C004B005500480056000300290044004B0055005D00480058004A00560003004C0047004800510057004C00BF005D004C0048005500480051001D
Lieferwagen
Doppelkabine
Page 2 of 272

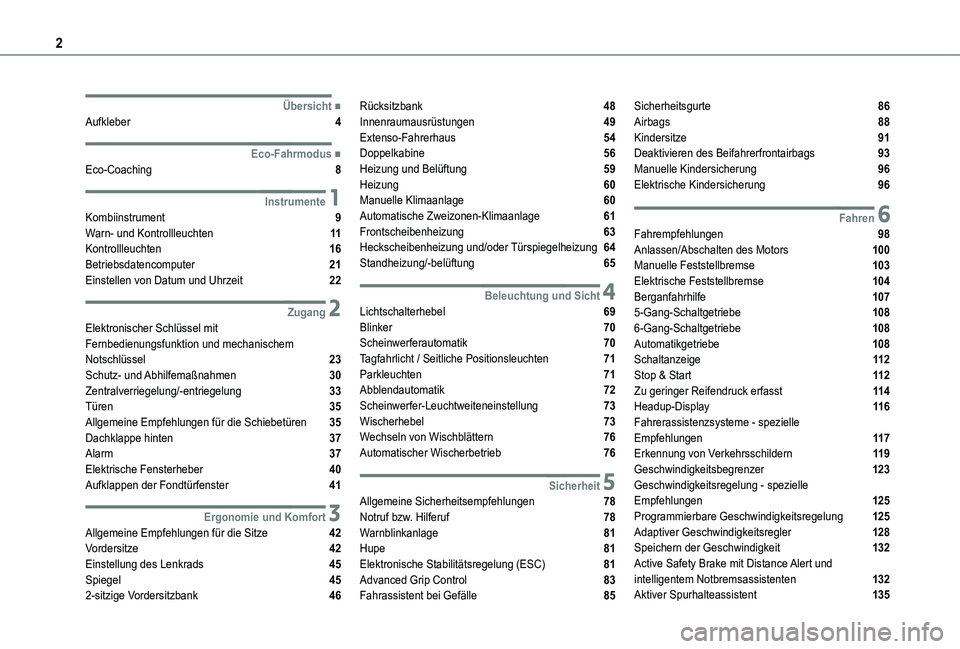

2
■ÜbersichtAufkleber 4
■Eco-FahrmodusEco-Coaching 8
1InstrumenteKombiinstrument 9Warn- und Kontrollleuchten 11Kontrollleuchten 16Betriebsdatencomputer 21Einstellen von Datum und Uhrzeit 22
2ZugangElektronischer Schlüssel mit Fernbedienungsfunktion und mechanischem Notschlüssel 23Schutz- und Abhilfemaßnahmen 30Zentralverriegelung/-entriegelung 33Türen 35Allgemeine Empfehlungen für die Schiebetüren 35Dachklappe hinten 37
Alarm 37Elektrische Fensterheber 40Aufklappen der Fondtürfenster 41
3Ergonomie und KomfortAllgemeine Empfehlungen für die Sitze 42Vordersitze 42Einstellung des Lenkrads 45Spiegel 45
2-sitzige Vordersitzbank 46
Rücksitzbank 48Innenraumausrüstungen 49Extenso-Fahrerhaus 54Doppelkabine 56Heizung und Belüftung 59Heizung 60Manuelle Klimaanlage 60Automatische Zweizonen-Klimaanlage 61Frontscheibenheizung 63Heckscheibenheizung und/oder Türspiegelheizung 64Standheizung/-belüftung 65
4Beleuchtung und SichtLichtschalterhebel 69Blinker 70Scheinwerferautomatik 70Tagfahrlicht / Seitliche Positionsleuchten 71Parkleuchten 71Abblendautomatik 72Scheinwerfer-Leuchtweiteneinstellung 73Wischerhebel 73Wechseln von Wischblättern 76
Automatischer Wischerbetrieb 76
5SicherheitAllgemeine Sicherheitsempfehlungen 78Notruf bzw. Hilferuf 78Warnblinkanlage 81Hupe 81Elektronische Stabilitätsregelung (ESC) 81Advanced Grip Control 83
Fahrassistent bei Gefälle 85
Sicherheitsgurte 86Airbags 88Kindersitze 91Deaktivieren des Beifahrerfrontairbags 93Manuelle Kindersicherung 96Elektrische Kindersicherung 96
6FahrenFahrempfehlungen 98Anlassen/Abschalten des Motors 100Manuelle Feststellbremse 103Elektrische Feststellbremse 104Berganfahrhilfe 1075-Gang-Schaltgetriebe 1086-Gang-Schaltgetriebe 108Automatikgetriebe 108Schaltanzeige 11 2Stop & Start 11 2Zu geringer Reifendruck erfasst 11 4Headup-Display 11 6Fahrerassistenzsysteme - spezielle Empfehlungen 11 7
Erkennung von Verkehrsschildern 11 9Geschwindigkeitsbegrenzer 123Geschwindigkeitsregelung - spezielle Empfehlungen 125Programmierbare Geschwindigkeitsregelung 125Adaptiver Geschwindigkeitsregler 128Speichern der Geschwindigkeit 132Active Safety Brake mit Distance Alert und intelligentem Notbremsassistenten 132Aktiver Spurhalteassistent 135
Page 3 of 272
3

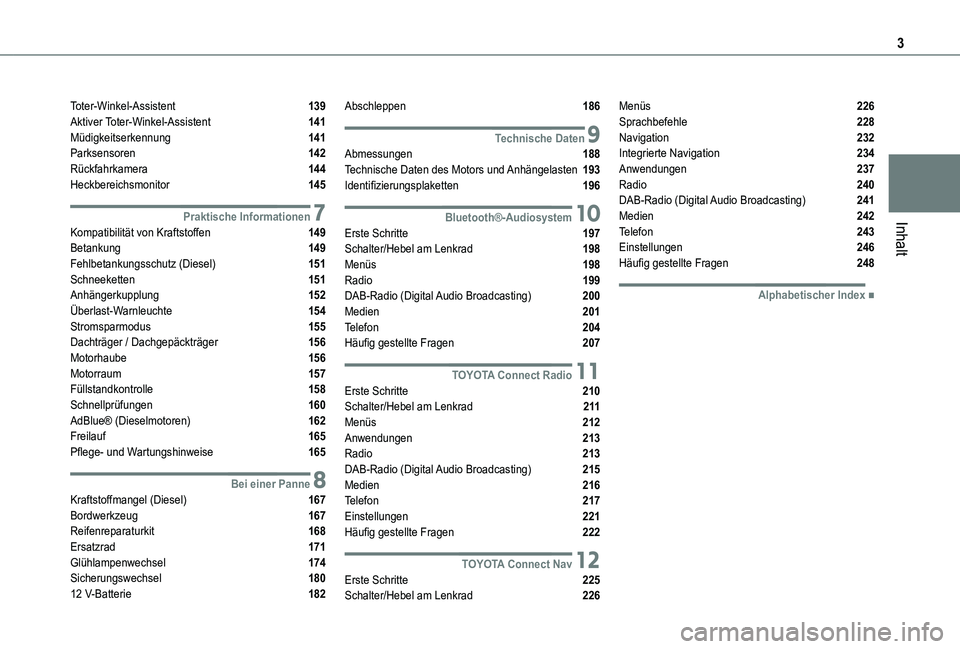

Inhalt
Toter-Winkel-Assistent 139Aktiver Toter-Winkel-Assistent 141Müdigkeitserkennung 141Parksensoren 142Rückfahrkamera 144Heckbereichsmonitor 145
7Praktische InformationenKompatibilität von Kraftstoffen 149Betankung 149Fehlbetankungsschutz (Diesel) 151Schneeketten 151Anhängerkupplung 152Überlast-Warnleuchte 154Stromsparmodus 155Dachträger / Dachgepäckträger 156Motorhaube 156Motorraum 157Füllstandkontrolle 158Schnellprüfungen 160AdBlue® (Dieselmotoren) 162Freilauf 165
Pflege- und Wartungshinweise 165
8Bei einer PanneKraftstoffmangel (Diesel) 167Bordwerkzeug 167Reifenreparaturkit 168Ersatzrad 171Glühlampenwechsel 174Sicherungswechsel 18012 V-Batterie 182
Abschleppen 186
9Technische DatenAbmessungen 188Technische Daten des Motors und Anhängelasten 193Identifizierungsplaketten 196
10Bluetooth®-AudiosystemErste Schritte 197Schalter/Hebel am Lenkrad 198Menüs 198Radio 199DAB-Radio (Digital Audio Broadcasting) 200Medien 201Telefon 204Häufig gestellte Fragen 207
11TOYOTA Connect RadioErste Schritte 210Schalter/Hebel am Lenkrad 2 11Menüs 212Anwendungen 213
Radio 213DAB-Radio (Digital Audio Broadcasting) 215Medien 216Telefon 217Einstellungen 221Häufig gestellte Fragen 222
12TOYOTA Connect NavErste Schritte 225
Schalter/Hebel am Lenkrad 226
Menüs 226Sprachbefehle 228Navigation 232Integrierte Navigation 234Anwendungen 237Radio 240DAB-Radio (Digital Audio Broadcasting) 241Medien 242Telefon 243Einstellungen 246Häufig gestellte Fragen 248
■Alphabetischer Index
Page 4 of 272
4

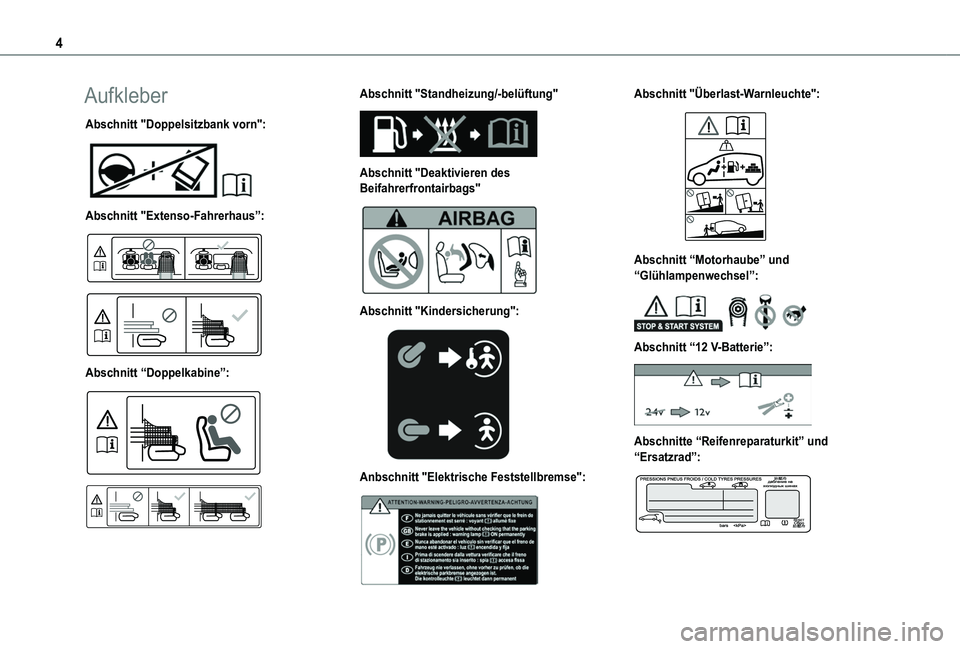

Aufkleber
Abschnitt "Doppelsitzbank vorn":
Abschnitt "Extenso-Fahrerhaus”:
Abschnitt “Doppelkabine”:
Abschnitt "Standheizung/-belüftung"
Abschnitt "Deaktivieren des Beifahrerfrontairbags"
Abschnitt "Kindersicherung":
Anbschnitt "Elektrische Feststellbremse":
Abschnitt "Überlast-Warnleuchte":
Abschnitt “Motorhaube” und “Glühlampenwechsel”:
Abschnitt “12 V-Batterie”:
Abschnitte “Reifenreparaturkit” und “Ersatzrad”:
Page 5 of 272
5

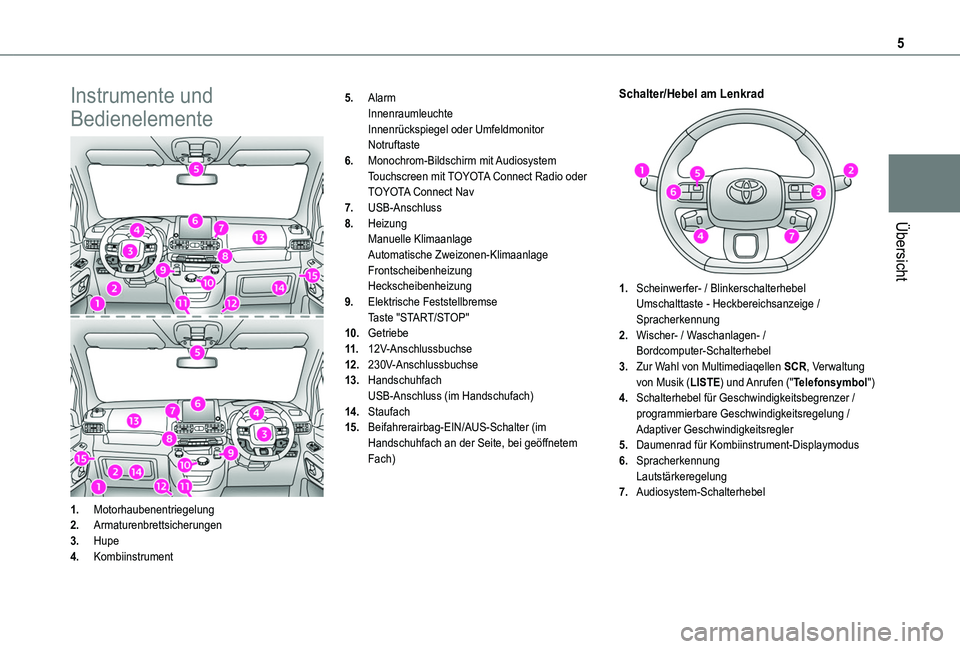

Übersicht
Instrumente und
Bedienelemente
1.Motorhaubenentriegelung
2.Armaturenbrettsicherungen
3.Hupe
4.Kombiinstrument
5.AlarmInnenraumleuchteInnenrückspiegel oder UmfeldmonitorNotruftaste
6.Monochrom-Bildschirm mit AudiosystemTouchscreen mit TOYOTA Connect Radio oder TOYOTA Connect Nav
7.USB-Anschluss
8.HeizungManuelle KlimaanlageAutomatische Zweizonen-KlimaanlageFrontscheibenheizungHeckscheibenheizung
9.Elektrische FeststellbremseTaste "START/STOP"
10.Getriebe
11 .12V-Anschlussbuchse
12.230V-Anschlussbuchse
13.HandschuhfachUSB-Anschluss (im Handschufach)
14.Staufach
15.Beifahrerairbag-EIN/AUS-Schalter (im Handschuhfach an der Seite, bei geöffnetem Fach)
Schalter/Hebel am Lenkrad
1.Scheinwerfer- / BlinkerschalterhebelUmschalttaste - Heckbereichsanzeige / Spracherkennung
2.Wischer- / Waschanlagen- / Bordcomputer-Schalterhebel
3.Zur Wahl von Multimediaqellen SCR, Verwaltung von Musik (LISTE) und Anrufen ("Telefonsymbol")
4.Schalterhebel für Geschwindigkeitsbegrenzer / programmierbare Geschwindigkeitsregelung / Adaptiver Geschwindigkeitsregler
5.Daumenrad für Kombiinstrument-Displaymodus
6.SpracherkennungLautstärkeregelung
7.Audiosystem-Schalterhebel
Page 6 of 272
6

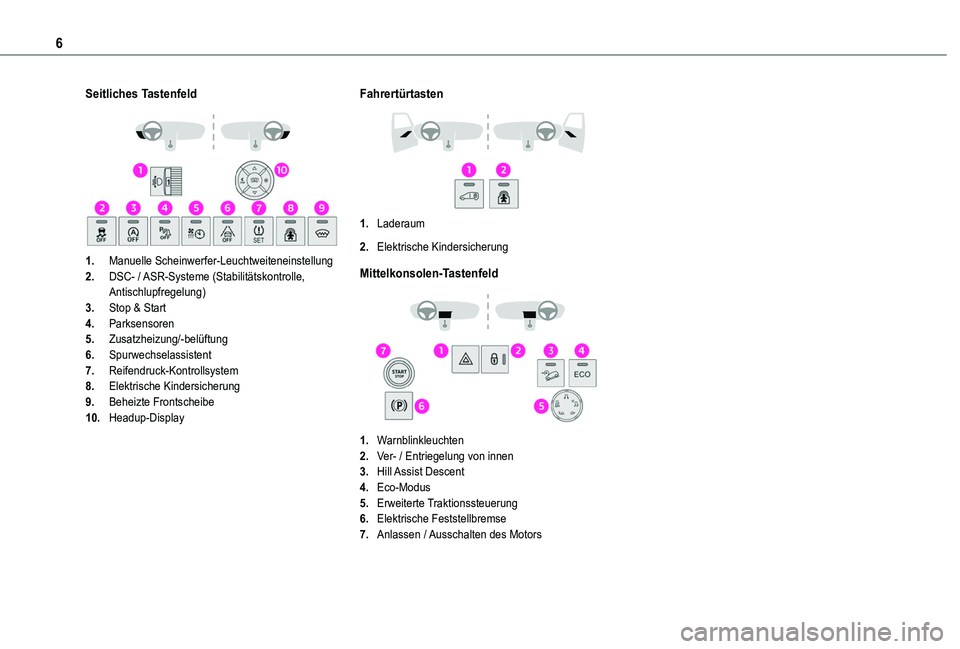

Seitliches Tastenfeld
1.Manuelle Scheinwerfer-Leuchtweiteneinstellung
2.DSC- / ASR-Systeme (Stabilitätskontrolle, Antischlupfregelung)
3.Stop & Start
4.Parksensoren
5.Zusatzheizung/-belüftung
6.Spurwechselassistent
7.Reifendruck-Kontrollsystem
8.Elektrische Kindersicherung
9.Beheizte Frontscheibe
10.Headup-Display
Fahrertürtasten
1.Laderaum
2.Elektrische Kindersicherung
Mittelkonsolen-Tastenfeld
1.Warnblinkleuchten
2.Ver- / Entriegelung von innen
3.Hill Assist Descent
4.Eco-Modus
5.Erweiterte Traktionssteuerung
6.Elektrische Feststellbremse
7.Anlassen / Ausschalten des Motors
Page 7 of 272
7

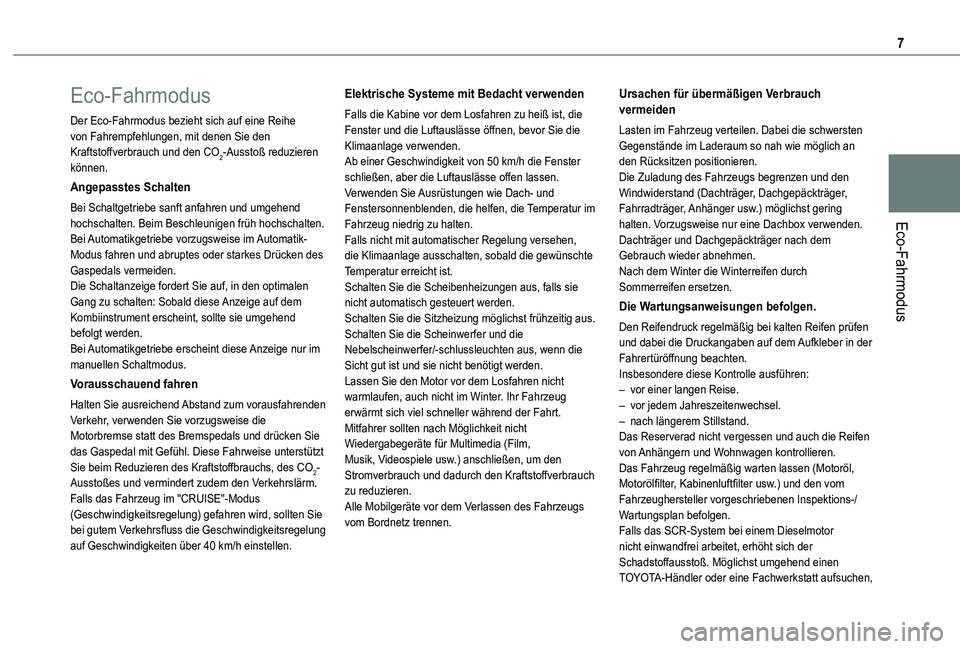

Eco-Fahrmodus
Eco-Fahrmodus
Der Eco-Fahrmodus bezieht sich auf eine Reihe von Fahrempfehlungen, mit denen Sie den Kraftstoffverbrauch und den CO2-Ausstoß reduzieren können.
Angepasstes Schalten
Bei Schaltgetriebe sanft anfahren und umgehend hochschalten. Beim Beschleunigen früh hochschalten.Bei Automatikgetriebe vorzugsweise im Automatik-Modus fahren und abruptes oder starkes Drücken des Gaspedals vermeiden.Die Schaltanzeige fordert Sie auf, in den optimalen Gang zu schalten: Sobald diese Anzeige auf dem Kombiinstrument erscheint, sollte sie umgehend befolgt werden.Bei Automatikgetriebe erscheint diese Anzeige nur im manuellen Schaltmodus.
Vorausschauend fahren
Halten Sie ausreichend Abstand zum vorausfahrenden Verkehr, verwenden Sie vorzugsweise die Motorbremse statt des Bremspedals und drücken Sie
das Gaspedal mit Gefühl. Diese Fahrweise unterstützt Sie beim Reduzieren des Kraftstoffbrauchs, des CO2-Ausstoßes und vermindert zudem den Verkehrslärm.Falls das Fahrzeug im "CRUISE"-Modus (Geschwindigkeitsregelung) gefahren wird, sollten Sie bei gutem Verkehrsfluss die Geschwindigkeitsregelung auf Geschwindigkeiten über 40 km/h einstellen.
Elektrische Systeme mit Bedacht verwenden
Falls die Kabine vor dem Losfahren zu heiß ist, die Fenster und die Luftauslässe öffnen, bevor Sie die Klimaanlage verwenden.Ab einer Geschwindigkeit von 50 km/h die Fenster schließen, aber die Luftauslässe offen lassen.Verwenden Sie Ausrüstungen wie Dach- und Fenstersonnenblenden, die helfen, die Temperatur im Fahrzeug niedrig zu halten.Falls nicht mit automatischer Regelung versehen, die Klimaanlage ausschalten, sobald die gewünschte Temperatur erreicht ist.Schalten Sie die Scheibenheizungen aus, falls sie nicht automatisch gesteuert werden.Schalten Sie die Sitzheizung möglichst frühzeitig aus.Schalten Sie die Scheinwerfer und die Nebelscheinwerfer/-schlussleuchten aus, wenn die Sicht gut ist und sie nicht benötigt werden.Lassen Sie den Motor vor dem Losfahren nicht warmlaufen, auch nicht im Winter. Ihr Fahrzeug erwärmt sich viel schneller während der Fahrt.Mitfahrer sollten nach Möglichkeit nicht Wiedergabegeräte für Multimedia (Film,
Musik, Videospiele usw.) anschließen, um den Stromverbrauch und dadurch den Kraftstoffverbrauch zu reduzieren.Alle Mobilgeräte vor dem Verlassen des Fahrzeugs vom Bordnetz trennen.
Ursachen für übermäßigen Verbrauch vermeiden
Lasten im Fahrzeug verteilen. Dabei die schwersten Gegenstände im Laderaum so nah wie möglich an den Rücksitzen positionieren.Die Zuladung des Fahrzeugs begrenzen und den Windwiderstand (Dachträger, Dachgepäckträger, Fahrradträger, Anhänger usw.) möglichst gering halten. Vorzugsweise nur eine Dachbox verwenden.Dachträger und Dachgepäckträger nach dem Gebrauch wieder abnehmen.Nach dem Winter die Winterreifen durch Sommerreifen ersetzen.
Die Wartungsanweisungen befolgen.
Den Reifendruck regelmäßig bei kalten Reifen prüfen und dabei die Druckangaben auf dem Aufkleber in der Fahrertüröffnung beachten.Insbesondere diese Kontrolle ausführen:– vor einer langen Reise.– vor jedem Jahreszeitenwechsel.– nach längerem Stillstand.Das Reserverad nicht vergessen und auch die Reifen
von Anhängern und Wohnwagen kontrollieren.Das Fahrzeug regelmäßig warten lassen (Motoröl, Motorölfilter, Kabinenluftfilter usw.) und den vom Fahrzeughersteller vorgeschriebenen Inspektions-/Wartungsplan befolgen.Falls das SCR-System bei einem Dieselmotor nicht einwandfrei arbeitet, erhöht sich der Schadstoffausstoß. Möglichst umgehend einen TOYOTA-Händler oder eine Fachwerkstatt aufsuchen,
Page 8 of 272
8

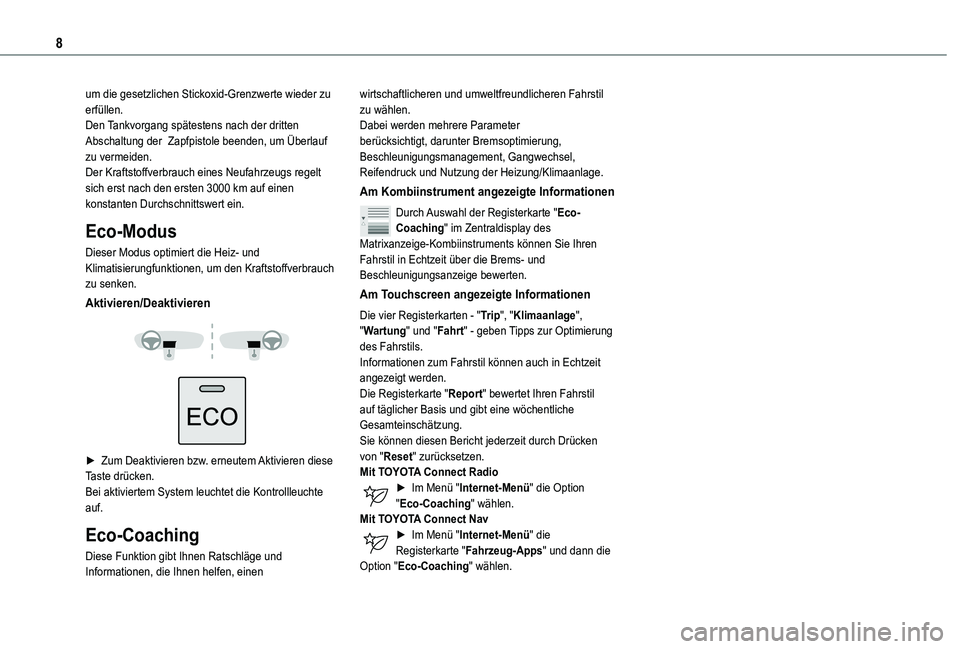

um die gesetzlichen Stickoxid-Grenzwerte wieder zu erfüllen.Den Tankvorgang spätestens nach der dritten Abschaltung der Zapfpistole beenden, um Überlauf zu vermeiden.Der Kraftstoffverbrauch eines Neufahrzeugs regelt sich erst nach den ersten 3000 km auf einen konstanten Durchschnittswert ein.
Eco-Modus
Dieser Modus optimiert die Heiz- und Klimatisierungfunktionen, um den Kraftstoffverbrauch zu senken.
Aktivieren/Deaktivieren
► Zum Deaktivieren bzw. erneutem Aktivieren diese Taste drücken.Bei aktiviertem System leuchtet die Kontrollleuchte auf.
Eco-Coaching
Diese Funktion gibt Ihnen Ratschläge und Informationen, die Ihnen helfen, einen
wirtschaftlicheren und umweltfreundlicheren Fahrstil zu wählen.Dabei werden mehrere Parameter berücksichtigt, darunter Bremsoptimierung, Beschleunigungsmanagement, Gangwechsel, Reifendruck und Nutzung der Heizung/Klimaanlage.
Am Kombiinstrument angezeigte Informationen
Durch Auswahl der Registerkarte "Eco-Coaching" im Zentraldisplay des Matrixanzeige-Kombiinstruments können Sie Ihren Fahrstil in Echtzeit über die Brems- und Beschleunigungsanzeige bewerten.
Am Touchscreen angezeigte Informationen
Die vier Registerkarten - "Trip", "Klimaanlage", "Wartung" und "Fahrt" - geben Tipps zur Optimierung des Fahrstils.Informationen zum Fahrstil können auch in Echtzeit angezeigt werden.Die Registerkarte "Report" bewertet Ihren Fahrstil auf täglicher Basis und gibt eine wöchentliche Gesamteinschätzung.Sie können diesen Bericht jederzeit durch Drücken
von "Reset" zurücksetzen.Mit TOYOTA Connect Radio► Im Menü "Internet-Menü" die Option "Eco-Coaching" wählen.Mit TOYOTA Connect Nav► Im Menü "Internet-Menü" die Registerkarte "Fahrzeug-Apps" und dann die Option "Eco-Coaching" wählen.
Page 9 of 272
9
Instrumente
1

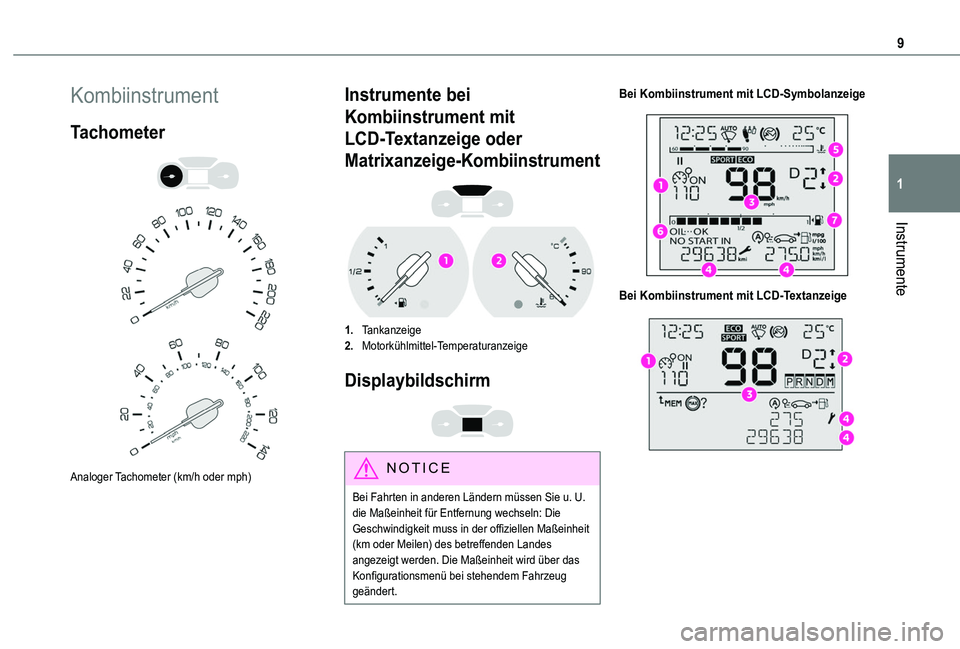

Kombiinstrument
Tachometer
Analoger Tachometer (km/h oder mph)
Instrumente bei
Kombiinstrument mit
LCD-Textanzeige oder
Matrixanzeige-Kombiinstrument
1.Tankanzeige
2.Motorkühlmittel-Temperaturanzeige
Displaybildschirm
NOTIC E
Bei Fahrten in anderen Ländern müssen Sie u. U. die Maßeinheit für Entfernung wechseln: Die Geschwindigkeit muss in der offiziellen Maßeinheit (km oder Meilen) des betreffenden Landes angezeigt werden. Die Maßeinheit wird über das Konfigurationsmenü bei stehendem Fahrzeug geändert.
Bei Kombiinstrument mit LCD-Symbolanzeige
Bei Kombiinstrument mit LCD-Textanzeige
Page 10 of 272
10

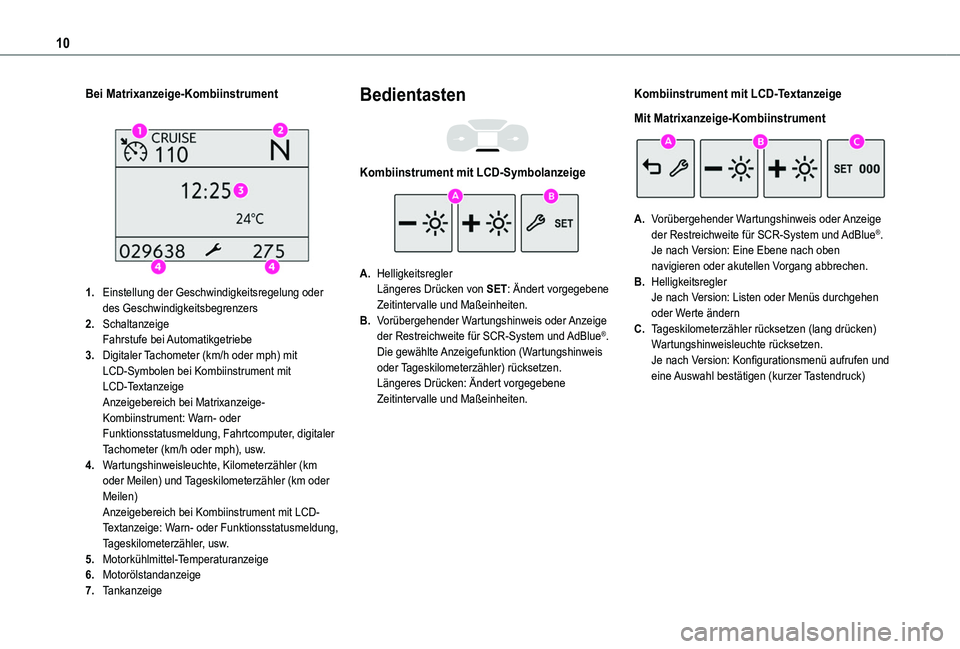

Bei Matrixanzeige-Kombiinstrument
1.Einstellung der Geschwindigkeitsregelung oder des Geschwindigkeitsbegrenzers
2.SchaltanzeigeFahrstufe bei Automatikgetriebe
3.Digitaler Tachometer (km/h oder mph) mit LCD-Symbolen bei Kombiinstrument mit LCD-TextanzeigeAnzeigebereich bei Matrixanzeige-Kombiinstrument: Warn- oder Funktionsstatusmeldung, Fahrtcomputer, digitaler
Tachometer (km/h oder mph), usw.
4.Wartungshinweisleuchte, Kilometerzähler (km oder Meilen) und Tageskilometerzähler (km oder Meilen)Anzeigebereich bei Kombiinstrument mit LCD-Textanzeige: Warn- oder Funktionsstatusmeldung, Tageskilometerzähler, usw.
5.Motorkühlmittel-Temperaturanzeige
6.Motorölstandanzeige
7.Tankanzeige
Bedientasten
Kombiinstrument mit LCD-Symbolanzeige
A.HelligkeitsreglerLängeres Drücken von SET: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
B.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite für SCR-System und AdBlue®.Die gewählte Anzeigefunktion (Wartungshinweis oder Tageskilometerzähler) rücksetzen.Längeres Drücken: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
Kombiinstrument mit LCD-Textanzeige
Mit Matrixanzeige-Kombiinstrument
A.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite für SCR-System und AdBlue®.
Je nach Version: Eine Ebene nach oben navigieren oder akutellen Vorgang abbrechen.
B.HelligkeitsreglerJe nach Version: Listen oder Menüs durchgehen oder Werte ändern
C.Tageskilometerzähler rücksetzen (lang drücken)Wartungshinweisleuchte rücksetzen.Je nach Version: Konfigurationsmenü aufrufen und eine Auswahl bestätigen (kurzer Tastendruck)
