TOYOTA PROACE CITY 2020 Instruksjoner for bruk (in Norwegian)

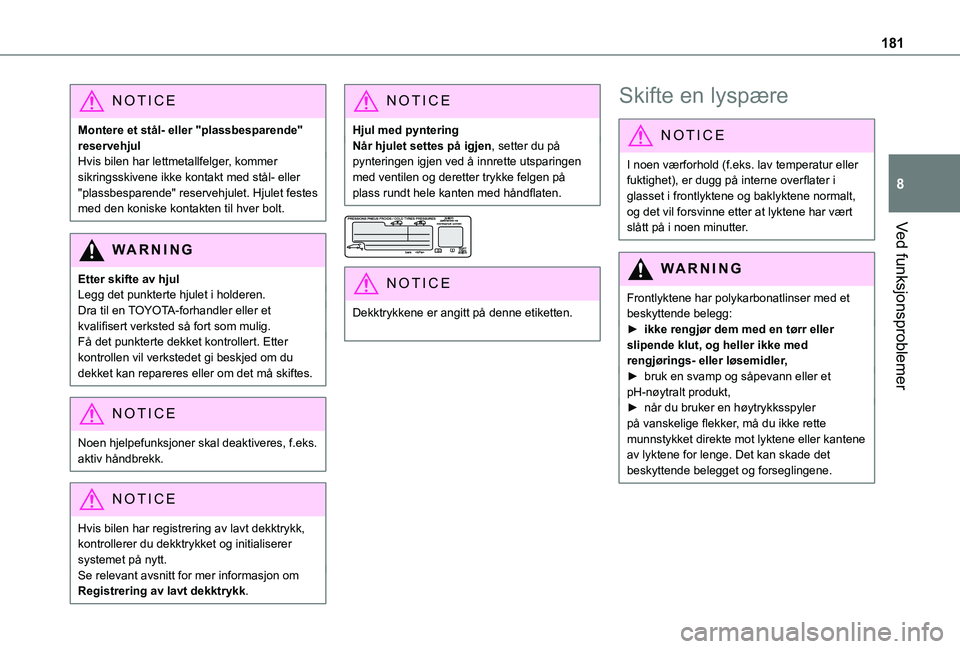

181
Ved funksjonsproblemer
8
NOTIC E
Montere et stål- eller "plassbesparende" reservehjulHvis bilen har lettmetallfelger, kommer sikringsskivene ikke kontakt med stål- eller "plassbesparende" reservehjulet. Hjulet festes med den koniske kontakten til hver bolt.
WARNI NG
Etter skifte av hjulLegg det punkterte hjulet i holderen.Dra til en TOYOTA-forhandler eller et kvalifisert verksted så fort som mulig.Få det punkterte dekket kontrollert. Etter kontrollen vil verkstedet gi beskjed om du dekket kan repareres eller om det må skiftes.
NOTIC E
Noen hjelpefunksjoner skal deaktiveres, f.eks. aktiv håndbrekk.
NOTIC E
Hvis bilen har registrering av lavt dekktrykk, kontrollerer du dekktrykket og initialiserer
systemet på nytt.Se relevant avsnitt for mer informasjon om Registrering av lavt dekktrykk.
NOTIC E
Hjul med pynteringNår hjulet settes på igjen, setter du på pynteringen igjen ved å innrette utsparingen med ventilen og deretter trykke felgen på plass rundt hele kanten med håndflaten.


NOTIC E
Dekktrykkene er angitt på denne etiketten.
Skifte en lyspære
NOTIC E
I noen værforhold (f.eks. lav temperatur eller fuktighet), er dugg på interne overflater i glasset i frontlyktene og baklyktene normalt, og det vil forsvinne etter at lyktene har vært slått på i noen minutter.
WARNI NG
Frontlyktene har polykarbonatlinser med et beskyttende belegg:► ikke rengjør dem med en tørr eller slipende klut, og heller ikke med rengjørings- eller løsemidler,► bruk en svamp og såpevann eller et pH-nøytralt produkt,► når du bruker en høytrykksspyler på vanskelige flekker, må du ikke rette munnstykket direkte mot lyktene eller kantene
av lyktene for lenge. Det kan skade det beskyttende belegget og forseglingene.

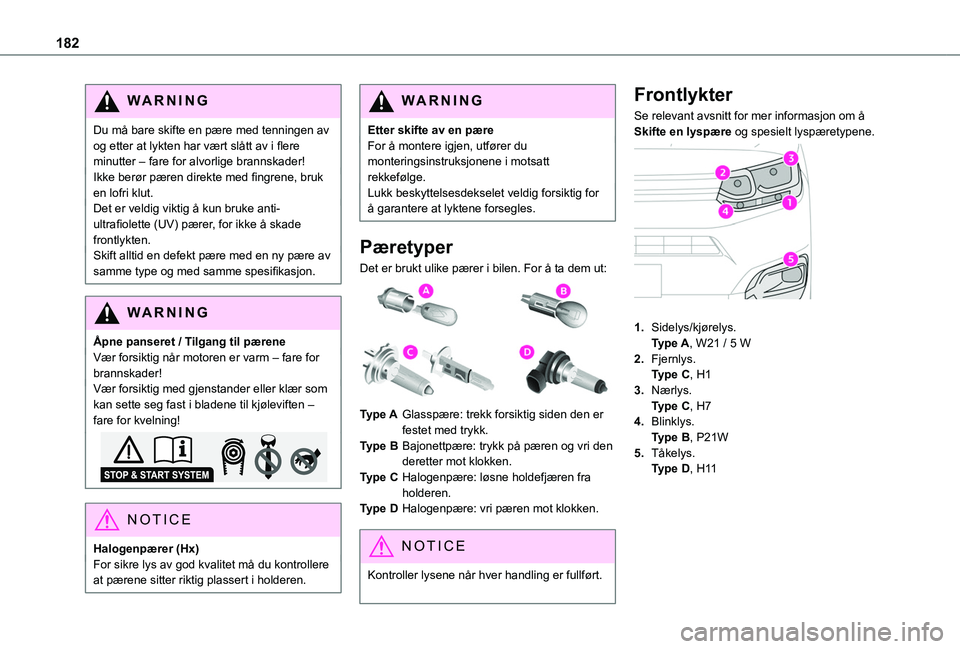

182
WARNI NG
Du må bare skifte en pære med tenningen av og etter at lykten har vært slått av i flere minutter – fare for alvorlige brannskader!Ikke berør pæren direkte med fingrene, bruk en lofri klut.Det er veldig viktig å kun bruke anti-ultrafiolette (UV) pærer, for ikke å skade frontlykten.Skift alltid en defekt pære med en ny pære av samme type og med samme spesifikasjon.
WARNI NG
Åpne panseret / Tilgang til pæreneVær forsiktig når motoren er varm – fare for brannskader!Vær forsiktig med gjenstander eller klær som kan sette seg fast i bladene til kjøleviften – fare for kvelning!
NOTIC E
Halogenpærer (Hx)For sikre lys av god kvalitet må du kontrollere at pærene sitter riktig plassert i holderen.
WARNI NG
Etter skifte av en pæreFor å montere igjen, utfører du monteringsinstruksjonene i motsatt rekkefølge.Lukk beskyttelsesdekselet veldig forsiktig for å garantere at lyktene forsegles.
Pæretyper
Det er brukt ulike pærer i bilen. For å ta dem ut:

Type AGlasspære: trekk forsiktig siden den er festet med trykk.
Type BBajonettpære: trykk på pæren og vri den deretter mot klokken.
Type CHalogenpære: løsne holdefjæren fra holderen.
Type DHalogenpære: vri pæren mot klokken.
NOTIC E
Kontroller lysene når hver handling er fullført.
Frontlykter
Se relevant avsnitt for mer informasjon om å Skifte en lyspære og spesielt lyspæretypene.

1.Sidelys/kjørelys.Type A, W21 / 5 W
2.Fjernlys.Type C, H1
3.Nærlys.Type C, H7
4.Blinklys.Type B, P21W
5.Tåkelys.Type D, H11

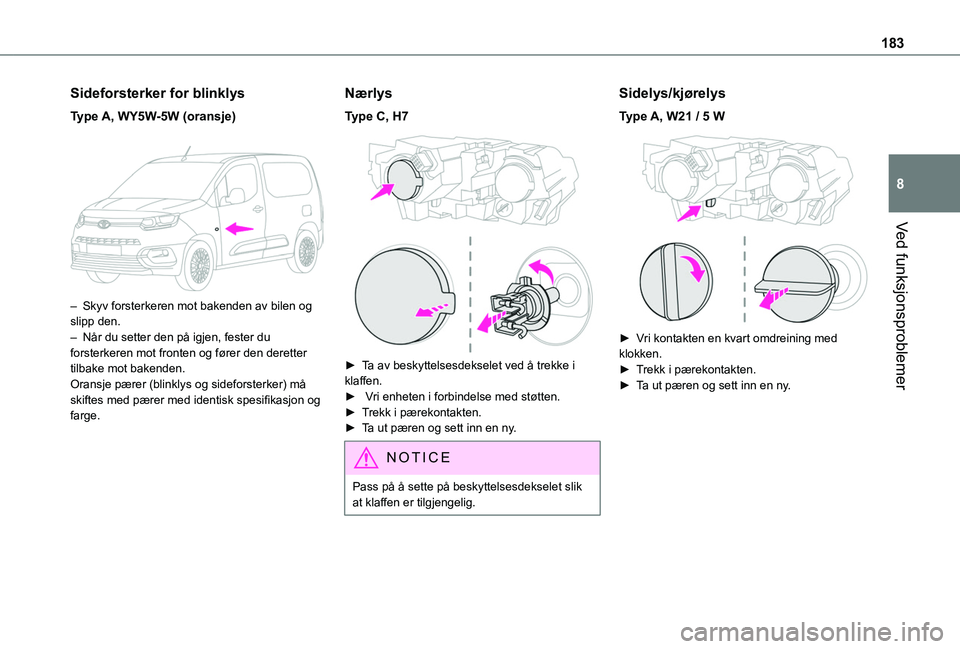

183
Ved funksjonsproblemer
8
Sideforsterker for blinklys
Type A, WY5W-5W (oransje)

– Skyv forsterkeren mot bakenden av bilen og slipp den.– Når du setter den på igjen, fester du forsterkeren mot fronten og fører den deretter tilbake mot bakenden.Oransje pærer (blinklys og sideforsterker) må skiftes med pærer med identisk spesifikasjon og farge.
Nærlys
Type C, H7

► Ta av beskyttelsesdekselet ved å trekke i klaffen. ► Vri enheten i forbindelse med støtten.► Trekk i pærekontakten.► Ta ut pæren og sett inn en ny.
NOTIC E
Pass på å sette på beskyttelsesdekselet slik at klaffen er tilgjengelig.
Sidelys/kjørelys
Type A, W21 / 5 W

► Vri kontakten en kvart omdreining med klokken.► Trekk i pærekontakten.► Ta ut pæren og sett inn en ny.

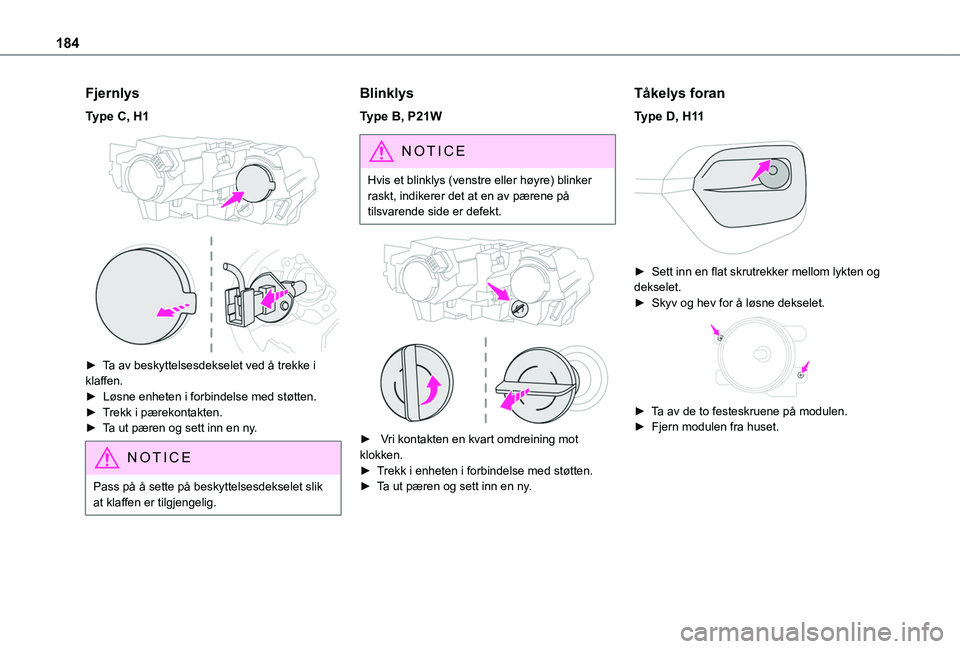

184
Fjernlys
Type C, H1

► Ta av beskyttelsesdekselet ved å trekke i klaffen.► Løsne enheten i forbindelse med støtten.► Trekk i pærekontakten.► Ta ut pæren og sett inn en ny.
NOTIC E
Pass på å sette på beskyttelsesdekselet slik at klaffen er tilgjengelig.
Blinklys
Type B, P21W
NOTIC E
Hvis et blinklys (venstre eller høyre) blinker raskt, indikerer det at en av pærene på tilsvarende side er defekt.


► Vri kontakten en kvart omdreining mot klokken.► Trekk i enheten i forbindelse med støtten.
► Ta ut pæren og sett inn en ny.
Tåkelys foran
Type D, H11

► Sett inn en flat skrutrekker mellom lykten og dekselet.► Skyv og hev for å løsne dekselet.

► Ta av de to festeskruene på modulen.► Fjern modulen fra huset.

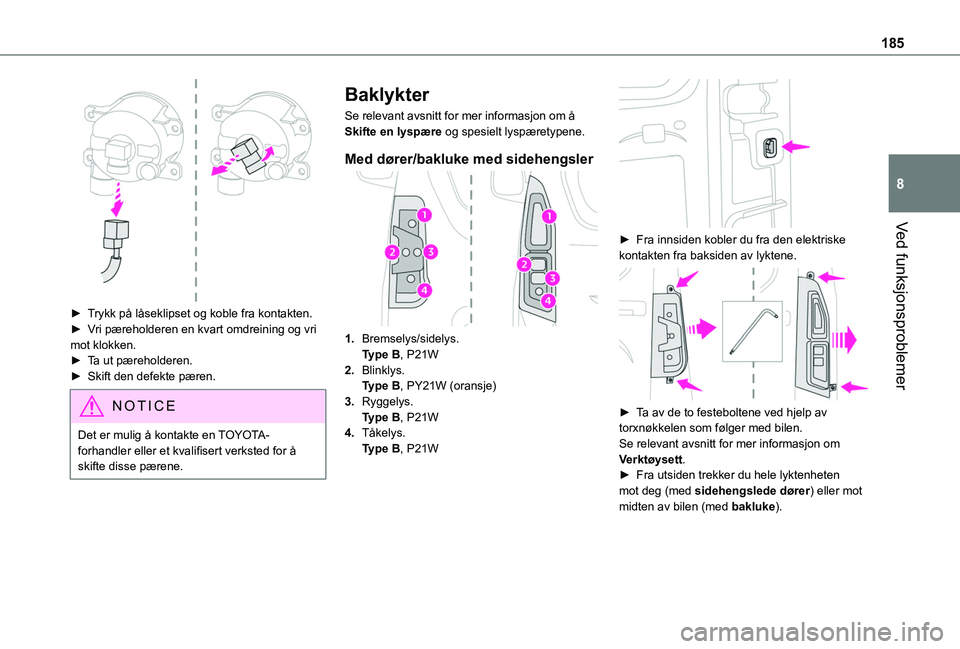

185
Ved funksjonsproblemer
8

► Trykk på låseklipset og koble fra kontakten.► Vri pæreholderen en kvart omdreining og vri mot klokken.► Ta ut pæreholderen.► Skift den defekte pæren.
NOTIC E
Det er mulig å kontakte en TOYOTA-forhandler eller et kvalifisert verksted for å skifte disse pærene.
Baklykter
Se relevant avsnitt for mer informasjon om å Skifte en lyspære og spesielt lyspæretypene.
Med dører/bakluke med sidehengsler
1.Bremselys/sidelys.Type B, P21W
2.Blinklys.Type B, PY21W (oransje)
3.Ryggelys.Type B, P21W
4.Tåkelys.Type B, P21W

► Fra innsiden kobler du fra den elektriske kontakten fra baksiden av lyktene.

► Ta av de to festeboltene ved hjelp av torxnøkkelen som følger med bilen.Se relevant avsnitt for mer informasjon om Verktøysett.► Fra utsiden trekker du hele lyktenheten mot deg (med sidehengslede dører) eller mot midten av bilen (med bakluke).

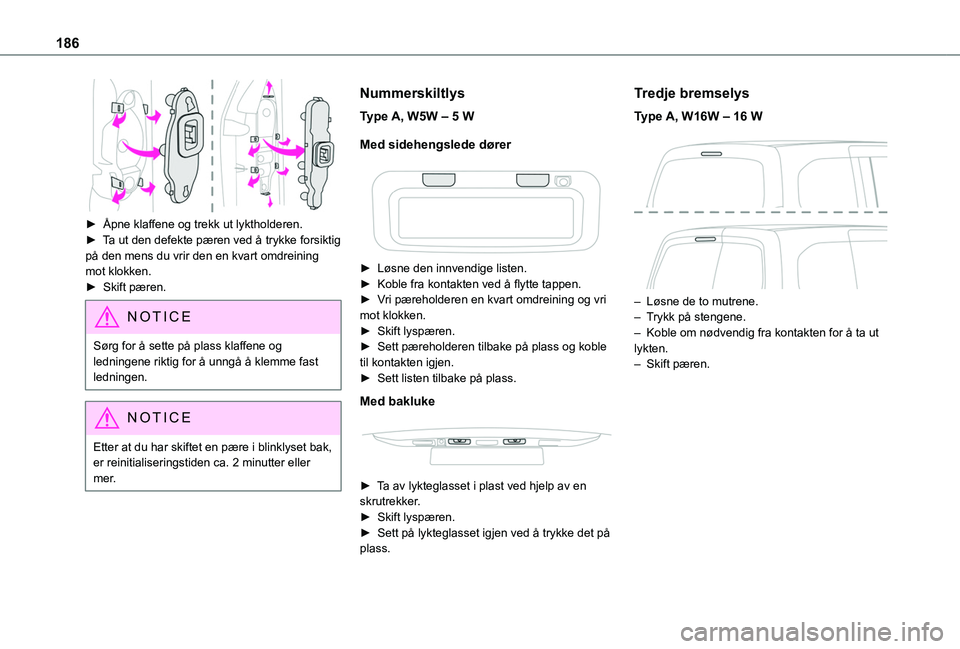

186

► Åpne klaffene og trekk ut lyktholderen.► Ta ut den defekte pæren ved å trykke forsiktig på den mens du vrir den en kvart omdreining mot klokken.► Skift pæren.
NOTIC E
Sørg for å sette på plass klaffene og ledningene riktig for å unngå å klemme fast ledningen.
NOTIC E
Etter at du har skiftet en pære i blinklyset bak, er reinitialiseringstiden ca. 2 minutter eller mer.
Nummerskiltlys
Type A, W5W – 5 W
Med sidehengslede dører


► Løsne den innvendige listen.► Koble fra kontakten ved å flytte tappen.► Vri pæreholderen en kvart omdreining og vri mot klokken.► Skift lyspæren.► Sett pæreholderen tilbake på plass og koble til kontakten igjen.► Sett listen tilbake på plass.
Med bakluke


► Ta av lykteglasset i plast ved hjelp av en skrutrekker.► Skift lyspæren.► Sett på lykteglasset igjen ved å trykke det på plass.
Tredje bremselys
Type A, W16W – 16 W

– Løsne de to mutrene.– Trykk på stengene.– Koble om nødvendig fra kontakten for å ta ut lykten.– Skift pæren.

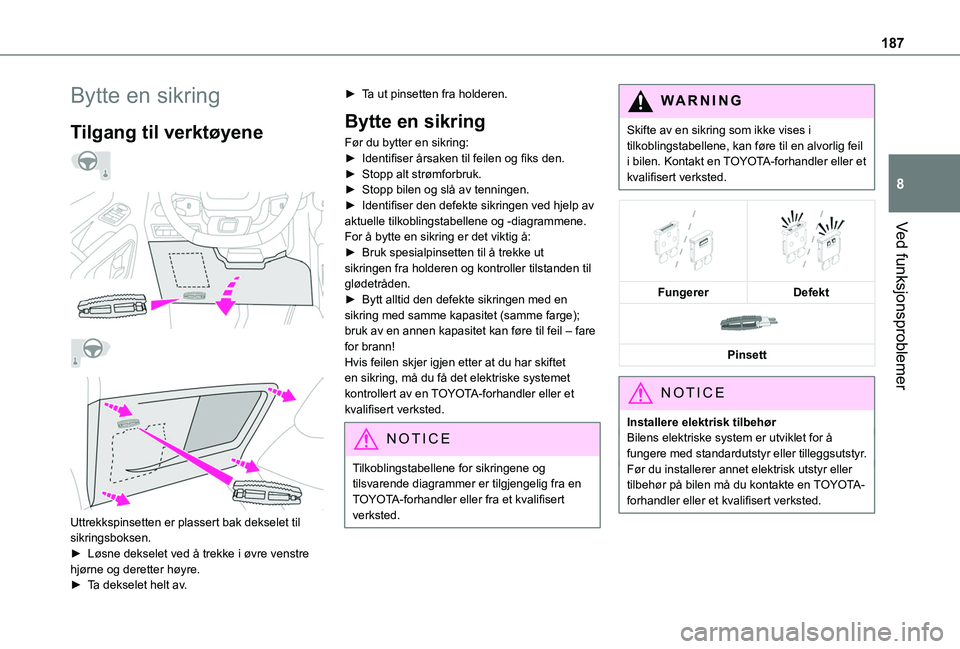

187
Ved funksjonsproblemer
8
Bytte en sikring
Tilgang til verktøyene




Uttrekkspinsetten er plassert bak dekselet til sikringsboksen.
► Løsne dekselet ved å trekke i øvre venstre hjørne og deretter høyre.► Ta dekselet helt av.
► Ta ut pinsetten fra holderen.
Bytte en sikring
Før du bytter en sikring:► Identifiser årsaken til feilen og fiks den.► Stopp alt strømforbruk.► Stopp bilen og slå av tenningen.► Identifiser den defekte sikringen ved hjelp av aktuelle tilkoblingstabellene og -diagrammene.For å bytte en sikring er det viktig å:► Bruk spesialpinsetten til å trekke ut sikringen fra holderen og kontroller tilstanden til glødetråden.► Bytt alltid den defekte sikringen med en sikring med samme kapasitet (samme farge); bruk av en annen kapasitet kan føre til feil – fare for brann!Hvis feilen skjer igjen etter at du har skiftet en sikring, må du få det elektriske systemet kontrollert av en TOYOTA-forhandler eller et kvalifisert verksted.
NOTIC E
Tilkoblingstabellene for sikringene og tilsvarende diagrammer er tilgjengelig fra en TOYOTA-forhandler eller fra et kvalifisert verksted.
WARNI NG
Skifte av en sikring som ikke vises i tilkoblingstabellene, kan føre til en alvorlig feil i bilen. Kontakt en TOYOTA-forhandler eller et kvalifisert verksted.




FungererDefekt

Pinsett
NOTIC E
Installere elektrisk tilbehørBilens elektriske system er utviklet for å fungere med standardutstyr eller tilleggsutstyr.Før du installerer annet elektrisk utstyr eller
tilbehør på bilen må du kontakte en TOYOTA-forhandler eller et kvalifisert verksted.

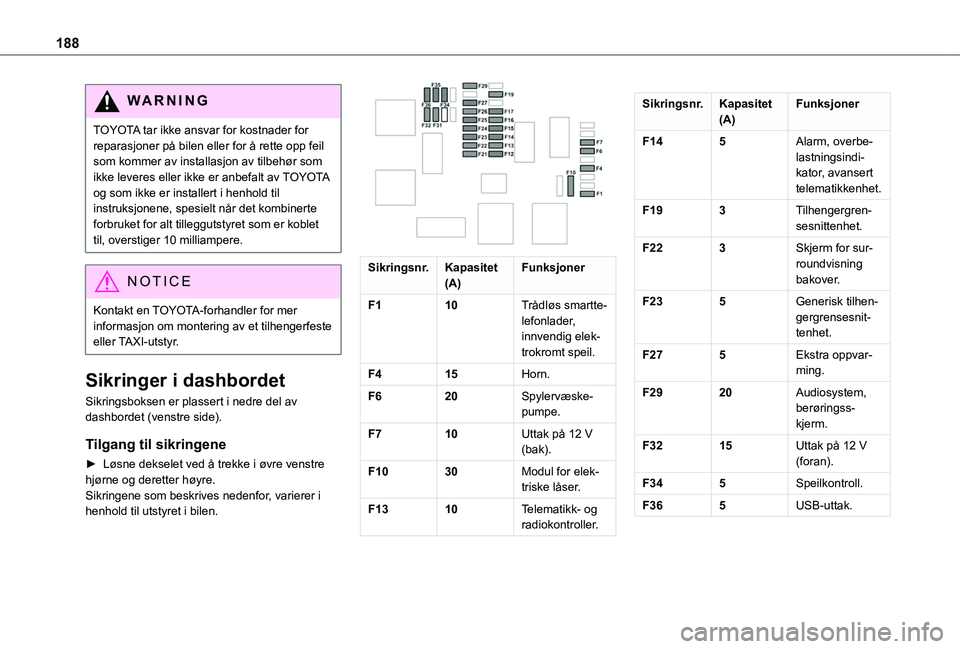

188
WARNI NG
TOYOTA tar ikke ansvar for kostnader for reparasjoner på bilen eller for å rette opp feil som kommer av installasjon av tilbehør som ikke leveres eller ikke er anbefalt av TOYOTA og som ikke er installert i henhold til instruksjonene, spesielt når det kombinerte forbruket for alt tilleggutstyret som er koblet til, overstiger 10 milliampere.
NOTIC E
Kontakt en TOYOTA-forhandler for mer informasjon om montering av et tilhengerfeste eller TAXI-utstyr.
Sikringer i dashbordet
Sikringsboksen er plassert i nedre del av dashbordet (venstre side).
Tilgang til sikringene
► Løsne dekselet ved å trekke i øvre venstre hjørne og deretter høyre.Sikringene som beskrives nedenfor, varierer i henhold til utstyret i bilen.

Sikringsnr.Kapasitet (A)Funksjoner
F110Trådløs smartte-lefonlader, innvendig elek-trokromt speil.
F415Horn.
F620Spylervæske-pumpe.
F710Uttak på 12 V (bak).
F1030Modul for elek-triske låser.
F1310Telematikk- og radiokontroller.
Sikringsnr.Kapasitet (A)Funksjoner
F145Alarm, overbe-lastningsindi-kator, avansert telematikkenhet.
F193Tilhengergren-sesnittenhet.
F223Skjerm for sur-roundvisning bakover.
F235Generisk tilhen-gergrensesnit-tenhet.
F275Ekstra oppvar-ming.
F2920Audiosystem, berøringss-kjerm.
F3215Uttak på 12 V (foran).
F345Speilkontroll.
F365USB-uttak.

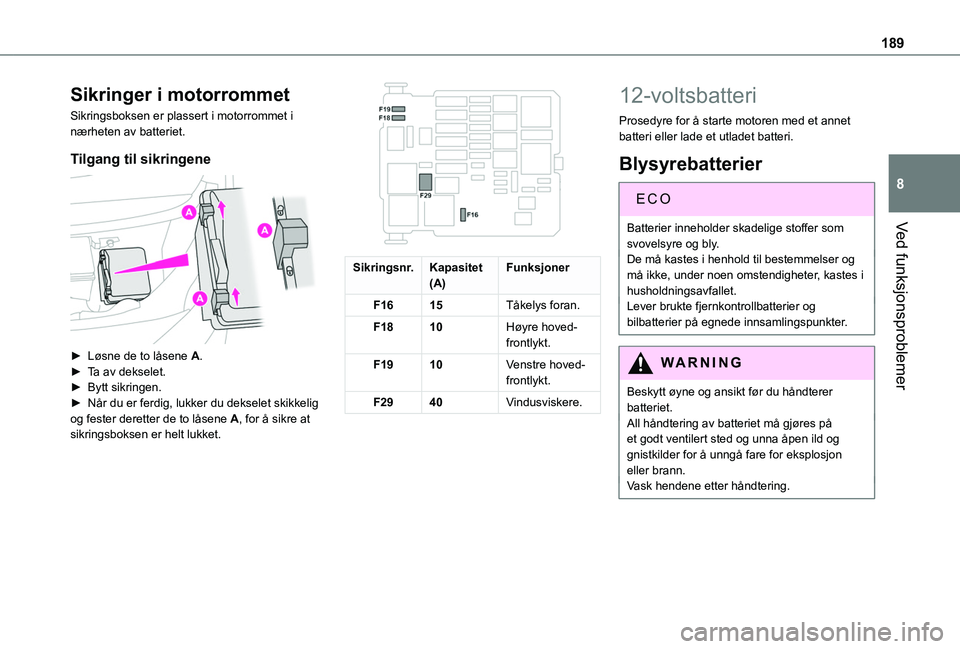

189
Ved funksjonsproblemer
8
Sikringer i motorrommet
Sikringsboksen er plassert i motorrommet i nærheten av batteriet.
Tilgang til sikringene

► Løsne de to låsene A.► Ta av dekselet.► Bytt sikringen.► Når du er ferdig, lukker du dekselet skikkelig og fester deretter de to låsene A, for å sikre at sikringsboksen er helt lukket.

Sikringsnr.Kapasitet(A)Funksjoner
F1615Tåkelys foran.
F1810Høyre hoved-frontlykt.
F1910Venstre hoved-frontlykt.
F2940Vindusviskere.
12-voltsbatteri
Prosedyre for å starte motoren med et annet batteri eller lade et utladet batteri.
Blysyrebatterier
EC O
Batterier inneholder skadelige stoffer som
svovelsyre og bly.De må kastes i henhold til bestemmelser og må ikke, under noen omstendigheter, kastes i husholdningsavfallet.Lever brukte fjernkontrollbatterier og bilbatterier på egnede innsamlingspunkter.
WARNI NG
Beskytt øyne og ansikt før du håndterer batteriet.All håndtering av batteriet må gjøres på et godt ventilert sted og unna åpen ild og gnistkilder for å unngå fare for eksplosjon eller brann.Vask hendene etter håndtering.

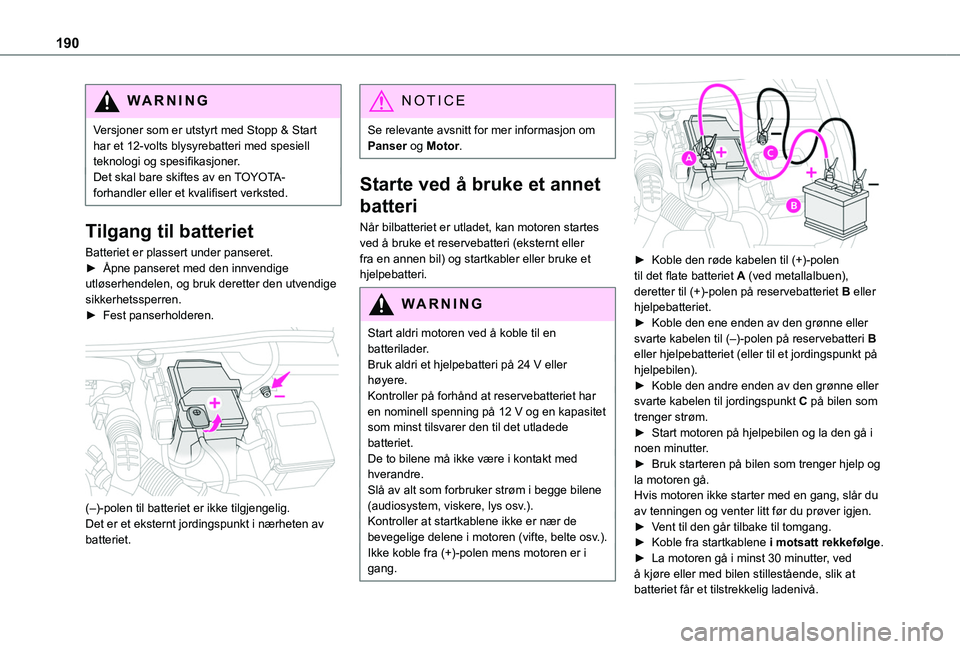

190
WARNI NG
Versjoner som er utstyrt med Stopp & Start har et 12-volts blysyrebatteri med spesiell teknologi og spesifikasjoner.Det skal bare skiftes av en TOYOTA-forhandler eller et kvalifisert verksted.
Tilgang til batteriet
Batteriet er plassert under panseret.► Åpne panseret med den innvendige utløserhendelen, og bruk deretter den utvendige sikkerhetssperren.► Fest panserholderen.

(–)-polen til batteriet er ikke tilgjengelig.Det er et eksternt jordingspunkt i nærheten av batteriet.
NOTIC E
Se relevante avsnitt for mer informasjon om Panser og Motor.
Starte ved å bruke et annet
batteri
Når bilbatteriet er utladet, kan motoren startes ved å bruke et reservebatteri (eksternt eller fra en annen bil) og startkabler eller bruke et hjelpebatteri.
WARNI NG
Start aldri motoren ved å koble til en batterilader.Bruk aldri et hjelpebatteri på 24 V eller høyere.Kontroller på forhånd at reservebatteriet har en nominell spenning på 12 V og en kapasitet som minst tilsvarer den til det utladede batteriet.De to bilene må ikke være i kontakt med hverandre.Slå av alt som forbruker strøm i begge bilene (audiosystem, viskere, lys osv.).Kontroller at startkablene ikke er nær de bevegelige delene i motoren (vifte, belte osv.).Ikke koble fra (+)-polen mens motoren er i gang.


► Koble den røde kabelen til (+)-polen til det flate batteriet A (ved metallalbuen), deretter til (+)-polen på reservebatteriet B eller hjelpebatteriet.► Koble den ene enden av den grønne eller svarte kabelen til (–)-polen på reservebatteri B eller hjelpebatteriet (eller til et jordingspunkt på hjelpebilen).► Koble den andre enden av den grønne eller svarte kabelen til jordingspunkt C på bilen som trenger strøm.► Start motoren på hjelpebilen og la den gå i noen minutter.► Bruk starteren på bilen som trenger hjelp og la motoren gå.Hvis motoren ikke starter med en gang, slår du av tenningen og venter litt før du prøver igjen.► Vent til den går tilbake til tomgang.► Koble fra startkablene i motsatt rekkefølge.► La motoren gå i minst 30 minutter, ved å kjøre eller med bilen stillestående, slik at batteriet får et tilstrekkelig ladenivå.
