TOYOTA PROACE CITY 2020 Instruksjoner for bruk (in Norwegian)

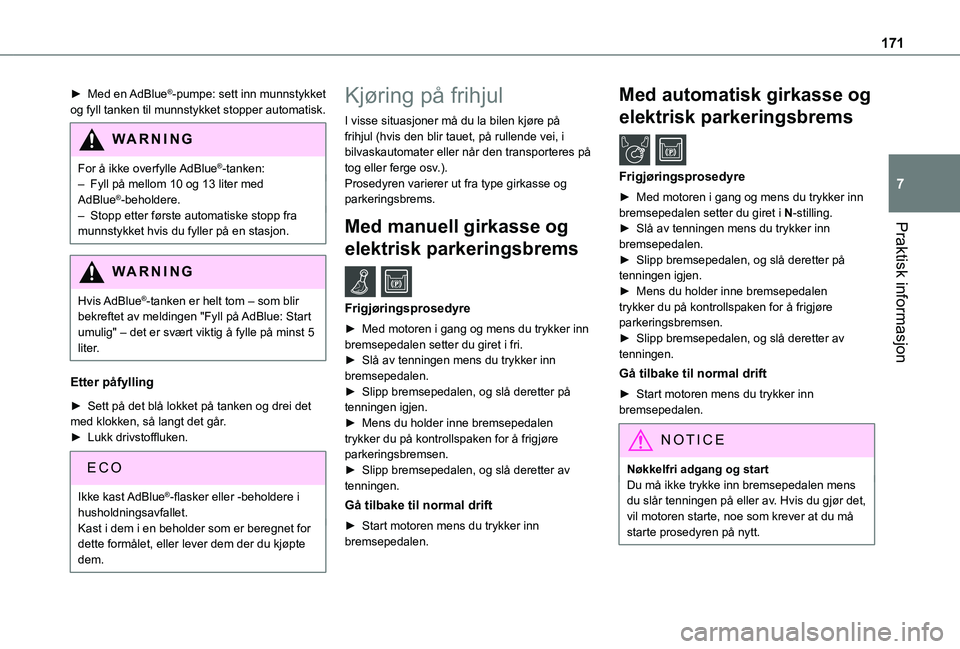

171
Praktisk informasjon
7
► Med en AdBlue®-pumpe: sett inn munnstykket og fyll tanken til munnstykket stopper automatisk.
WARNI NG
For å ikke overfylle AdBlue®-tanken:– Fyll på mellom 10 og 13 liter med AdBlue®-beholdere.– Stopp etter første automatiske stopp fra munnstykket hvis du fyller på en stasjon.
WARNI NG
Hvis AdBlue®-tanken er helt tom – som blir bekreftet av meldingen "Fyll på AdBlue: Start umulig" – det er svært viktig å fylle på minst 5 liter.
Etter påfylling
► Sett på det blå lokket på tanken og drei det med klokken, så langt det går.► Lukk drivstoffluken.
Ikke kast AdBlue®-flasker eller -beholdere i husholdningsavfallet.Kast i dem i en beholder som er beregnet for dette formålet, eller lever dem der du kjøpte
dem.
Kjøring på frihjul
I visse situasjoner må du la bilen kjøre på frihjul (hvis den blir tauet, på rullende vei, i bilvaskautomater eller når den transporteres på tog eller ferge osv.).Prosedyren varierer ut fra type girkasse og parkeringsbrems.
Med manuell girkasse og
elektrisk parkeringsbrems /
Frigjøringsprosedyre
► Med motoren i gang og mens du trykker inn bremsepedalen setter du giret i fri.► Slå av tenningen mens du trykker inn bremsepedalen.► Slipp bremsepedalen, og slå deretter på tenningen igjen.► Mens du holder inne bremsepedalen trykker du på kontrollspaken for å frigjøre
parkeringsbremsen.► Slipp bremsepedalen, og slå deretter av tenningen.
Gå tilbake til normal drift
► Start motoren mens du trykker inn bremsepedalen.
Med automatisk girkasse og
elektrisk parkeringsbrems /
Frigjøringsprosedyre
► Med motoren i gang og mens du trykker inn bremsepedalen setter du giret i N-stilling.► Slå av tenningen mens du trykker inn bremsepedalen.► Slipp bremsepedalen, og slå deretter på tenningen igjen.► Mens du holder inne bremsepedalen trykker du på kontrollspaken for å frigjøre parkeringsbremsen.► Slipp bremsepedalen, og slå deretter av tenningen.
Gå tilbake til normal drift
► Start motoren mens du trykker inn bremsepedalen.
NOTIC E
Nøkkelfri adgang og startDu må ikke trykke inn bremsepedalen mens du slår tenningen på eller av. Hvis du gjør det, vil motoren starte, noe som krever at du må starte prosedyren på nytt.

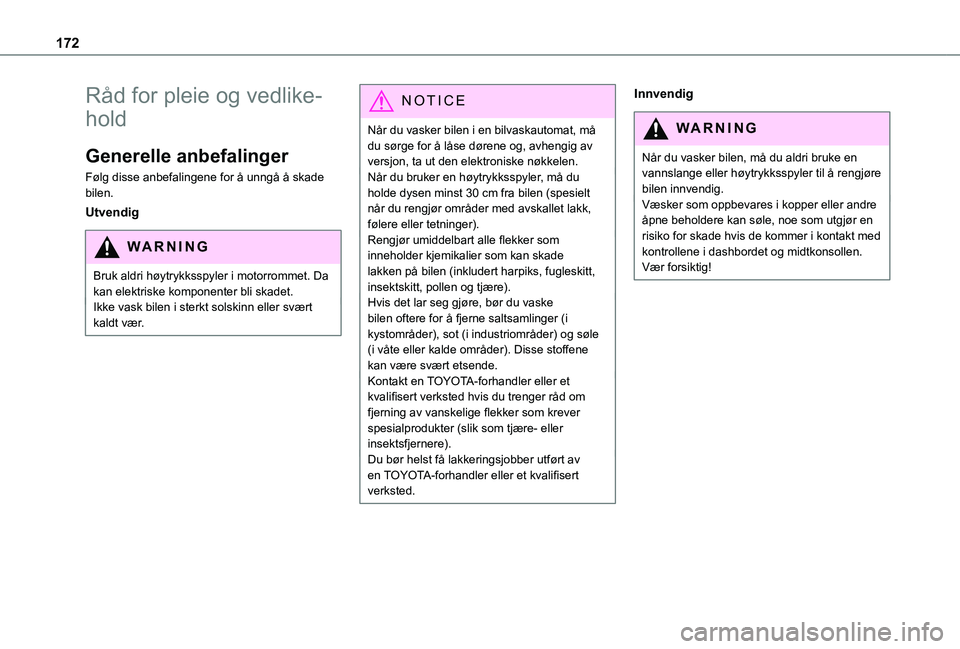

172
Råd for pleie og vedlike-
hold
Generelle anbefalinger
Følg disse anbefalingene for å unngå å skade bilen.
Utvendig
WARNI NG
Bruk aldri høytrykksspyler i motorrommet. Da kan elektriske komponenter bli skadet.Ikke vask bilen i sterkt solskinn eller svært kaldt vær.
NOTIC E
Når du vasker bilen i en bilvaskautomat, må du sørge for å låse dørene og, avhengig av versjon, ta ut den elektroniske nøkkelen.Når du bruker en høytrykksspyler, må du holde dysen minst 30 cm fra bilen (spesielt når du rengjør områder med avskallet lakk, følere eller tetninger).Rengjør umiddelbart alle flekker som inneholder kjemikalier som kan skade lakken på bilen (inkludert harpiks, fugleskitt, insektskitt, pollen og tjære).Hvis det lar seg gjøre, bør du vaske bilen oftere for å fjerne saltsamlinger (i kystområder), sot (i industriområder) og søle (i våte eller kalde områder). Disse stoffene kan være svært etsende.Kontakt en TOYOTA-forhandler eller et kvalifisert verksted hvis du trenger råd om fjerning av vanskelige flekker som krever spesialprodukter (slik som tjære- eller insektsfjernere).
Du bør helst få lakkeringsjobber utført av en TOYOTA-forhandler eller et kvalifisert verksted.
Innvendig
WARNI NG
Når du vasker bilen, må du aldri bruke en vannslange eller høytrykksspyler til å rengjøre bilen innvendig.Væsker som oppbevares i kopper eller andre åpne beholdere kan søle, noe som utgjør en risiko for skade hvis de kommer i kontakt med
kontrollene i dashbordet og midtkonsollen. Vær forsiktig!

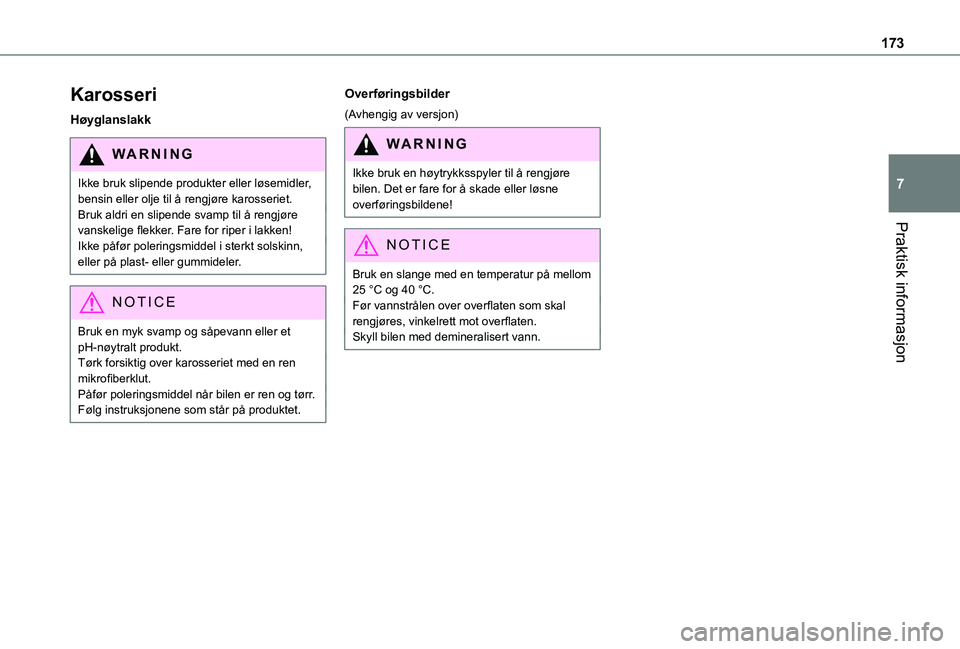

173
Praktisk informasjon
7
Karosseri
Høyglanslakk
WARNI NG
Ikke bruk slipende produkter eller løsemidler, bensin eller olje til å rengjøre karosseriet.Bruk aldri en slipende svamp til å rengjøre vanskelige flekker. Fare for riper i lakken!
Ikke påfør poleringsmiddel i sterkt solskinn, eller på plast- eller gummideler.
NOTIC E
Bruk en myk svamp og såpevann eller et pH-nøytralt produkt.Tørk forsiktig over karosseriet med en ren mikrofiberklut.Påfør poleringsmiddel når bilen er ren og tørr.Følg instruksjonene som står på produktet.
Overføringsbilder
(Avhengig av versjon)
WARNI NG
Ikke bruk en høytrykksspyler til å rengjøre bilen. Det er fare for å skade eller løsne overføringsbildene!
NOTIC E
Bruk en slange med en temperatur på mellom 25 °C og 40 °C.Før vannstrålen over overflaten som skal rengjøres, vinkelrett mot overflaten.Skyll bilen med demineralisert vann.

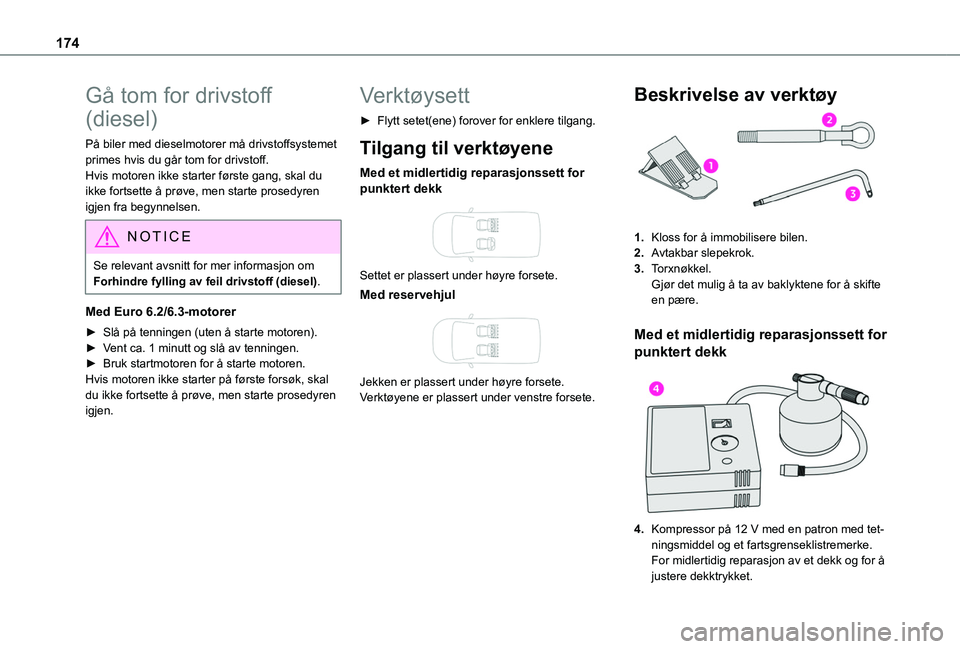

174
Gå tom for drivstoff
(diesel)
På biler med dieselmotorer må drivstoffsystemet primes hvis du går tom for drivstoff.Hvis motoren ikke starter første gang, skal du ikke fortsette å prøve, men starte prosedyren igjen fra begynnelsen.
NOTIC E
Se relevant avsnitt for mer informasjon om Forhindre fylling av feil drivstoff (diesel).
Med Euro 6.2/6.3-motorer
► Slå på tenningen (uten å starte motoren).► Vent ca. 1 minutt og slå av tenningen.► Bruk startmotoren for å starte motoren.Hvis motoren ikke starter på første forsøk, skal du ikke fortsette å prøve, men starte prosedyren igjen.
Verktøysett
► Flytt setet(ene) forover for enklere tilgang.
Tilgang til verktøyene
Med et midlertidig reparasjonssett for punktert dekk

Settet er plassert under høyre forsete.
Med reservehjul

Jekken er plassert under høyre forsete.Verktøyene er plassert under venstre forsete.
Beskrivelse av verktøy
1.Kloss for å immobilisere bilen.
2.Avtakbar slepekrok.
3.Torxnøkkel.Gjør det mulig å ta av baklyktene for å skifte en pære.
Med et midlertidig reparasjonssett for
punktert dekk

4.Kompressor på 12 V med en patron med tet-
ningsmiddel og et fartsgrenseklistremerke.For midlertidig reparasjon av et dekk og for å justere dekktrykket.

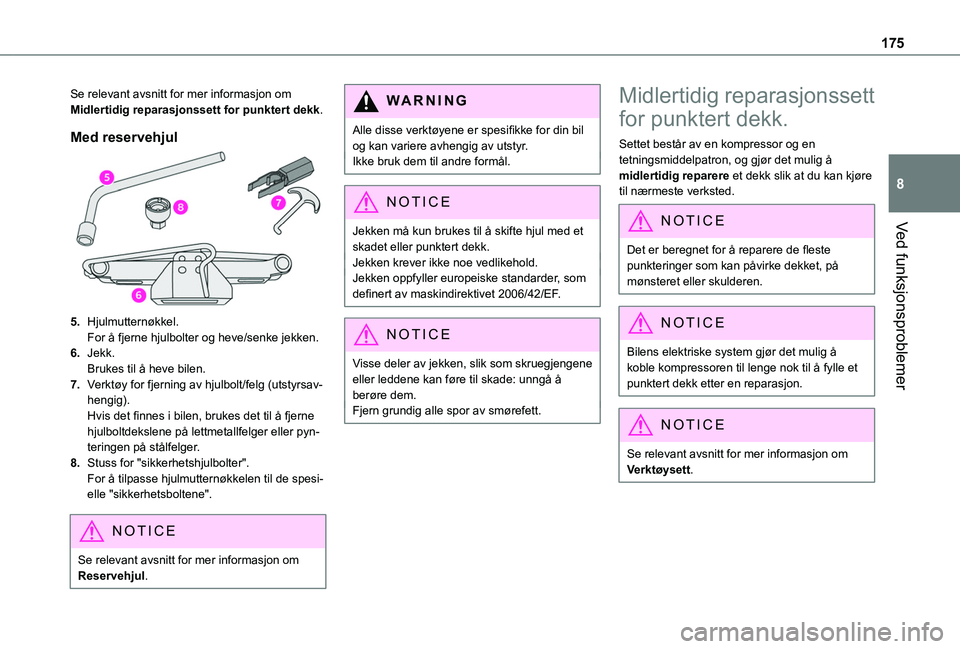

175
Ved funksjonsproblemer
8
Se relevant avsnitt for mer informasjon om Midlertidig reparasjonssett for punktert dekk.
Med reservehjul
5.Hjulmutternøkkel.For å fjerne hjulbolter og heve/senke jekken.
6.Jekk.Brukes til å heve bilen.
7.Verktøy for fjerning av hjulbolt/felg (utstyrsav-hengig).Hvis det finnes i bilen, brukes det til å fjerne hjulboltdekslene på lettmetallfelger eller pyn-teringen på stålfelger.
8.Stuss for "sikkerhetshjulbolter".For å tilpasse hjulmutternøkkelen til de spesi-elle "sikkerhetsboltene".
NOTIC E
Se relevant avsnitt for mer informasjon om Reservehjul.
WARNI NG
Alle disse verktøyene er spesifikke for din bil og kan variere avhengig av utstyr.Ikke bruk dem til andre formål.
NOTIC E
Jekken må kun brukes til å skifte hjul med et
skadet eller punktert dekk.Jekken krever ikke noe vedlikehold.Jekken oppfyller europeiske standarder, som definert av maskindirektivet 2006/42/EF.
NOTIC E
Visse deler av jekken, slik som skruegjengene eller leddene kan føre til skade: unngå å berøre dem.Fjern grundig alle spor av smørefett.
Midlertidig reparasjonssett
for punktert dekk.
Settet består av en kompressor og en tetningsmiddelpatron, og gjør det mulig å midlertidig reparere et dekk slik at du kan kjøre til nærmeste verksted.
NOTIC E
Det er beregnet for å reparere de fleste punkteringer som kan påvirke dekket, på mønsteret eller skulderen.
NOTIC E
Bilens elektriske system gjør det mulig å koble kompressoren til lenge nok til å fylle et punktert dekk etter en reparasjon.
NOTIC E
Se relevant avsnitt for mer informasjon om Verktøysett.

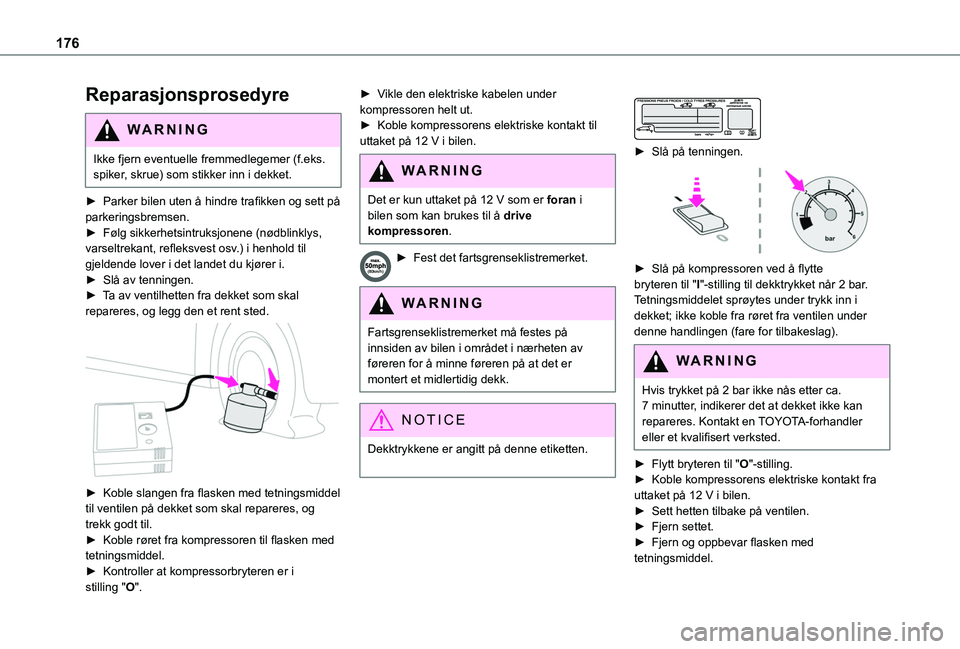

176
Reparasjonsprosedyre
WARNI NG
Ikke fjern eventuelle fremmedlegemer (f.eks. spiker, skrue) som stikker inn i dekket.
► Parker bilen uten å hindre trafikken og sett på parkeringsbremsen.► Følg sikkerhetsintruksjonene (nødblinklys,
varseltrekant, refleksvest osv.) i henhold til gjeldende lover i det landet du kjører i.► Slå av tenningen.► Ta av ventilhetten fra dekket som skal repareres, og legg den et rent sted.

► Koble slangen fra flasken med tetningsmiddel til ventilen på dekket som skal repareres, og trekk godt til.► Koble røret fra kompressoren til flasken med tetningsmiddel.► Kontroller at kompressorbryteren er i stilling "O".
► Vikle den elektriske kabelen under kompressoren helt ut.► Koble kompressorens elektriske kontakt til uttaket på 12 V i bilen.
WARNI NG
Det er kun uttaket på 12 V som er foran i bilen som kan brukes til å drive kompressoren.
► Fest det fartsgrenseklistremerket.
WARNI NG
Fartsgrenseklistremerket må festes på innsiden av bilen i området i nærheten av føreren for å minne føreren på at det er montert et midlertidig dekk.
NOTIC E
Dekktrykkene er angitt på denne etiketten.


► Slå på tenningen.

► Slå på kompressoren ved å flytte bryteren til "I"-stilling til dekktrykket når 2 bar. Tetningsmiddelet sprøytes under trykk inn i dekket; ikke koble fra røret fra ventilen under denne handlingen (fare for tilbakeslag).
WARNI NG
Hvis trykket på 2 bar ikke nås etter ca. 7 minutter, indikerer det at dekket ikke kan repareres. Kontakt en TOYOTA-forhandler eller et kvalifisert verksted.
► Flytt bryteren til "O"-stilling.► Koble kompressorens elektriske kontakt fra uttaket på 12 V i bilen.► Sett hetten tilbake på ventilen.► Fjern settet.► Fjern og oppbevar flasken med
tetningsmiddel.

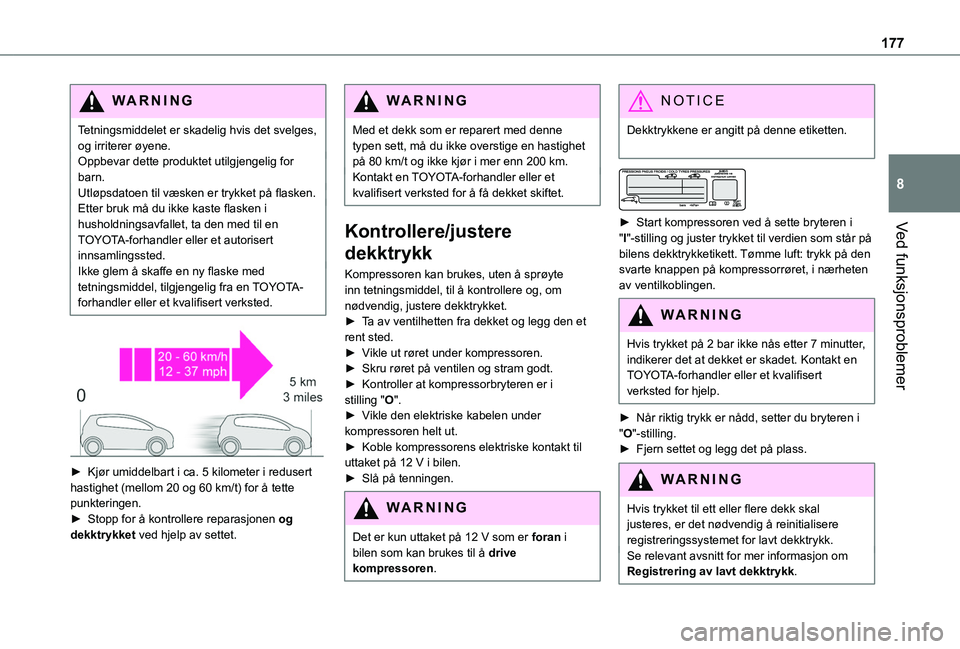

177
Ved funksjonsproblemer
8
WARNI NG
Tetningsmiddelet er skadelig hvis det svelges, og irriterer øyene.Oppbevar dette produktet utilgjengelig for barn.Utløpsdatoen til væsken er trykket på flasken.Etter bruk må du ikke kaste flasken i husholdningsavfallet, ta den med til en TOYOTA-forhandler eller et autorisert innsamlingssted.Ikke glem å skaffe en ny flaske med tetningsmiddel, tilgjengelig fra en TOYOTA-forhandler eller et kvalifisert verksted.


► Kjør umiddelbart i ca. 5 kilometer i redusert hastighet (mellom 20 og 60 km/t) for å tette punkteringen.► Stopp for å kontrollere reparasjonen og dekktrykket ved hjelp av settet.
WARNI NG
Med et dekk som er reparert med denne typen sett, må du ikke overstige en hastighet på 80 km/t og ikke kjør i mer enn 200 km.Kontakt en TOYOTA-forhandler eller et kvalifisert verksted for å få dekket skiftet.
Kontrollere/justere
dekktrykk
Kompressoren kan brukes, uten å sprøyte inn tetningsmiddel, til å kontrollere og, om nødvendig, justere dekktrykket.► Ta av ventilhetten fra dekket og legg den et rent sted.► Vikle ut røret under kompressoren.► Skru røret på ventilen og stram godt.► Kontroller at kompressorbryteren er i stilling "O".► Vikle den elektriske kabelen under kompressoren helt ut.
► Koble kompressorens elektriske kontakt til uttaket på 12 V i bilen.► Slå på tenningen.
WARNI NG
Det er kun uttaket på 12 V som er foran i bilen som kan brukes til å drive kompressoren.
NOTIC E
Dekktrykkene er angitt på denne etiketten.


► Start kompressoren ved å sette bryteren i "I"-stilling og juster trykket til verdien som står på bilens dekktrykketikett. Tømme luft: trykk på den svarte knappen på kompressorrøret, i nærheten av ventilkoblingen.
WARNI NG
Hvis trykket på 2 bar ikke nås etter 7 minutter, indikerer det at dekket er skadet. Kontakt en TOYOTA-forhandler eller et kvalifisert verksted for hjelp.
► Når riktig trykk er nådd, setter du bryteren i "O"-stilling.► Fjern settet og legg det på plass.
WARNI NG
Hvis trykket til ett eller flere dekk skal justeres, er det nødvendig å reinitialisere registreringssystemet for lavt dekktrykk.Se relevant avsnitt for mer informasjon om Registrering av lavt dekktrykk.

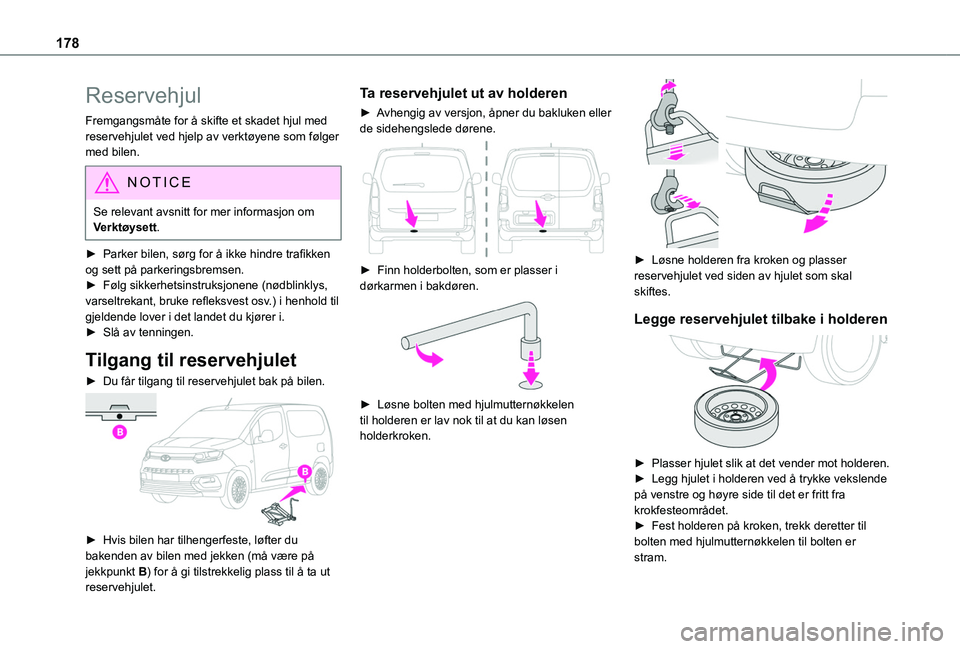

178
Reservehjul
Fremgangsmåte for å skifte et skadet hjul med reservehjulet ved hjelp av verktøyene som følger med bilen.
NOTIC E
Se relevant avsnitt for mer informasjon om Verktøysett.
► Parker bilen, sørg for å ikke hindre trafikken og sett på parkeringsbremsen.► Følg sikkerhetsinstruksjonene (nødblinklys, varseltrekant, bruke refleksvest osv.) i henhold til gjeldende lover i det landet du kjører i.► Slå av tenningen.
Tilgang til reservehjulet
► Du får tilgang til reservehjulet bak på bilen.

► Hvis bilen har tilhengerfeste, løfter du
bakenden av bilen med jekken (må være på jekkpunkt B) for å gi tilstrekkelig plass til å ta ut reservehjulet.
Ta reservehjulet ut av holderen
► Avhengig av versjon, åpner du bakluken eller de sidehengslede dørene.

► Finn holderbolten, som er plasser i dørkarmen i bakdøren.

► Løsne bolten med hjulmutternøkkelen til holderen er lav nok til at du kan løsen holderkroken.

► Løsne holderen fra kroken og plasser reservehjulet ved siden av hjulet som skal skiftes.
Legge reservehjulet tilbake i holderen

► Plasser hjulet slik at det vender mot holderen.► Legg hjulet i holderen ved å trykke vekslende på venstre og høyre side til det er fritt fra krokfesteområdet.► Fest holderen på kroken, trekk deretter til bolten med hjulmutternøkkelen til bolten er stram.

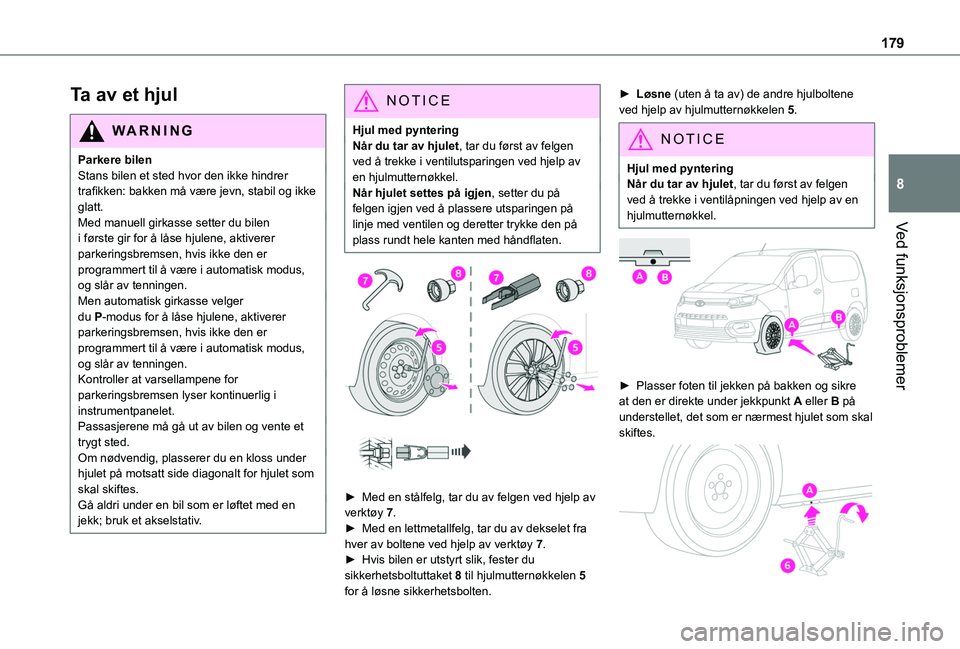

179
Ved funksjonsproblemer
8
Ta av et hjul
WARNI NG
Parkere bilenStans bilen et sted hvor den ikke hindrer trafikken: bakken må være jevn, stabil og ikke glatt.Med manuell girkasse setter du bilen i første gir for å låse hjulene, aktiverer parkeringsbremsen, hvis ikke den er programmert til å være i automatisk modus, og slår av tenningen.Men automatisk girkasse velger du P-modus for å låse hjulene, aktiverer parkeringsbremsen, hvis ikke den er programmert til å være i automatisk modus, og slår av tenningen.Kontroller at varsellampene for parkeringsbremsen lyser kontinuerlig i instrumentpanelet.Passasjerene må gå ut av bilen og vente et trygt sted.
Om nødvendig, plasserer du en kloss under hjulet på motsatt side diagonalt for hjulet som skal skiftes.Gå aldri under en bil som er løftet med en jekk; bruk et akselstativ.
NOTIC E
Hjul med pynteringNår du tar av hjulet, tar du først av felgen ved å trekke i ventilutsparingen ved hjelp av en hjulmutternøkkel.Når hjulet settes på igjen, setter du på felgen igjen ved å plassere utsparingen på linje med ventilen og deretter trykke den på plass rundt hele kanten med håndflaten.


► Med en stålfelg, tar du av felgen ved hjelp av verktøy 7.► Med en lettmetallfelg, tar du av dekselet fra hver av boltene ved hjelp av verktøy 7.
► Hvis bilen er utstyrt slik, fester du sikkerhetsboltuttaket 8 til hjulmutternøkkelen 5 for å løsne sikkerhetsbolten.
► Løsne (uten å ta av) de andre hjulboltene ved hjelp av hjulmutternøkkelen 5.
NOTIC E
Hjul med pynteringNår du tar av hjulet, tar du først av felgen ved å trekke i ventilåpningen ved hjelp av en hjulmutternøkkel.


► Plasser foten til jekken på bakken og sikre at den er direkte under jekkpunkt A eller B på understellet, det som er nærmest hjulet som skal skiftes.

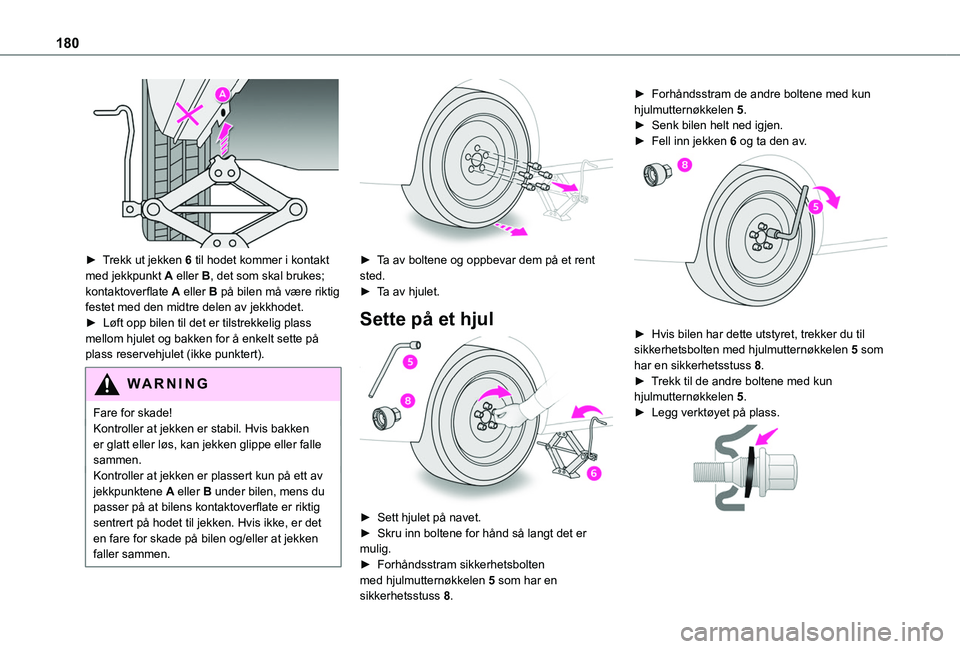

180

► Trekk ut jekken 6 til hodet kommer i kontakt med jekkpunkt A eller B, det som skal brukes; kontaktoverflate A eller B på bilen må være riktig festet med den midtre delen av jekkhodet.► Løft opp bilen til det er tilstrekkelig plass mellom hjulet og bakken for å enkelt sette på plass reservehjulet (ikke punktert).
WARNI NG
Fare for skade!Kontroller at jekken er stabil. Hvis bakken
er glatt eller løs, kan jekken glippe eller falle sammen.Kontroller at jekken er plassert kun på ett av jekkpunktene A eller B under bilen, mens du passer på at bilens kontaktoverflate er riktig sentrert på hodet til jekken. Hvis ikke, er det en fare for skade på bilen og/eller at jekken faller sammen.


► Ta av boltene og oppbevar dem på et rent sted.► Ta av hjulet.
Sette på et hjul

► Sett hjulet på navet.► Skru inn boltene for hånd så langt det er mulig.► Forhåndsstram sikkerhetsbolten med hjulmutternøkkelen 5 som har en sikkerhetsstuss 8.
► Forhåndsstram de andre boltene med kun hjulmutternøkkelen 5.► Senk bilen helt ned igjen.► Fell inn jekken 6 og ta den av.

► Hvis bilen har dette utstyret, trekker du til sikkerhetsbolten med hjulmutternøkkelen 5 som har en sikkerhetsstuss 8.► Trekk til de andre boltene med kun hjulmutternøkkelen 5.► Legg verktøyet på plass.
