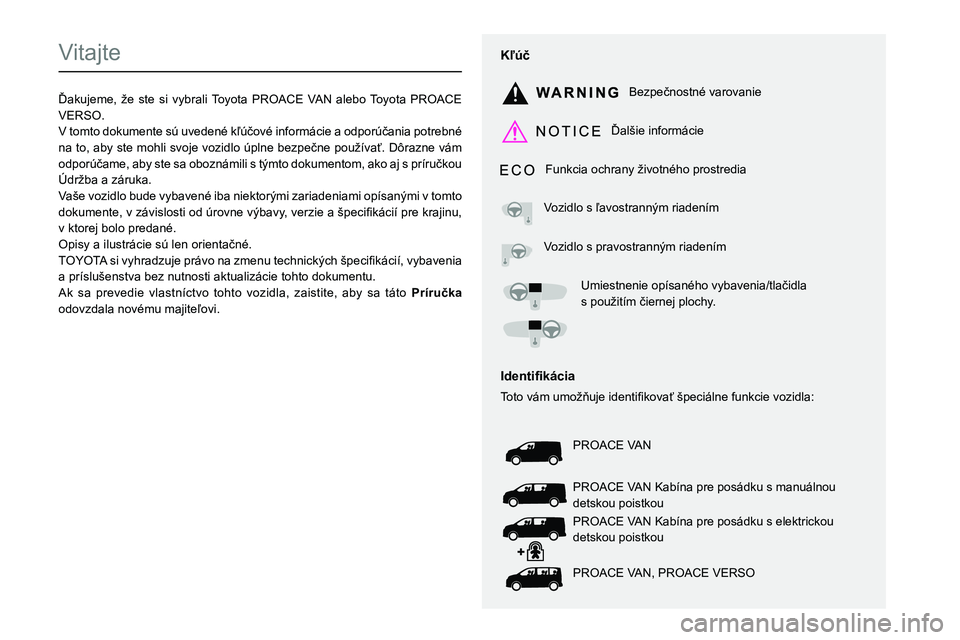

Page 1 of 360
Vitajte
01060044004E0058004D004800500048000F0039003900510044000300520047005300520055007E00FE004400500048000F000300D20047005500E5004500440003003900470052004E005800500048005100570059000300320037004400030024004E00030033005500740055005800FE004E004400030052004700520059005D00470044004F00440003
002E0110007E00FE
00250048005D0053004800FE00510052005600570051007000030059004400550052005900440051004C0048
01060044004F00E3004C00480003004C0051004900520055005000690046004C0048
002900580051004E0046004C0044000300520046004B005500440051005C000300E5004C00590052005700510070004B0052000300530055005200560057005500480047004C0044
0039
0039
00380050004C004800560057005100480051004C004800030052005300740056004400510070004B005200030059005C00450044005900480051004C004400120057004F004400FE004C0047004F004400030056000300530052005800E5004C005700740050000300FE004C0048005500510048004D00030053004F00520046004B005C
002C0047004800510057004C00BF004E00690046004C0044
0037
00330035003200240026002800030039
003300350032002400260028000300390047004800570056004E00520058000300530052004C00560057004E00520058
003300350032002400260028000300390047004800570056004E00520058000300530052004C00560057004E00520058
00330035003200240026002800030039

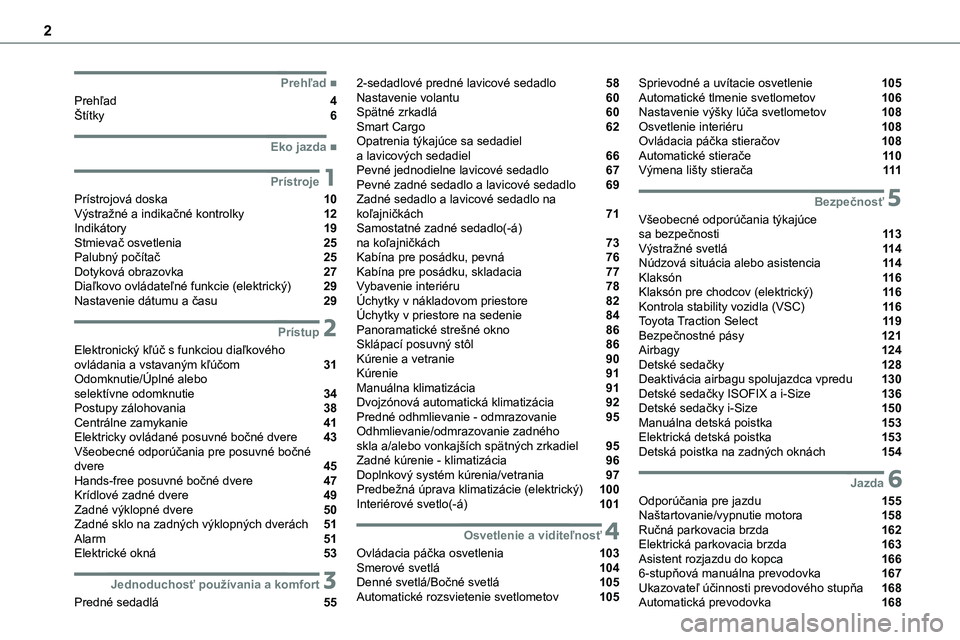

Page 2 of 360
2
■Prehľad
Prehľad 4Štítky 6
■Eko jazda
1Prístroje
Prístrojová doska 10Výstražné a indikačné kontrolky 12Indikátory 19Stmievač osvetlenia 25Palubný počítač 25Dotyková obrazovka 27Diaľkovo ovládateľné funkcie (elektrický) 29Nastavenie dátumu a času 29
2Prístup
Elektronický kľúč s funkciou diaľkového ovládania a vstavaným kľúčom 31Odomknutie/Úplné alebo selektívne odomknutie 34Postupy zálohovania 38Centrálne zamykanie 41Elektricky ovládané posuvné bočné dvere 43Všeobecné odporúčania pre posuvné bočné dvere 45Hands-free posuvné bočné dvere 47Krídlové zadné dvere 49Zadné výklopné dvere 50Zadné sklo na zadných výklopných dverách 51Alarm 51Elektrické okná 53
3Jednoduchosť používania a komfort
Predné sedadlá 55
2-sedadlové predné lavicové sedadlo 58Nastavenie volantu 60Spätné zrkadlá 60Smart Cargo 62Opatrenia týkajúce sa sedadiel a lavicových sedadiel 66Pevné jednodielne lavicové sedadlo 67Pevné zadné sedadlo a lavicové sedadlo 69Zadné sedadlo a lavicové sedadlo na koľajničkách 71Samostatné zadné sedadlo(-á) na koľajničkách 73Kabína pre posádku, pevná 76Kabína pre posádku, skladacia 77Vybavenie interiéru 78Úchytky v nákladovom priestore 82Úchytky v priestore na sedenie 84Panoramatické strešné okno 86Sklápací posuvný stôl 86Kúrenie a vetranie 90Kúrenie 91Manuálna klimatizácia 91Dvojzónová automatická klimatizácia 92Predné odhmlievanie - odmrazovanie 95Odhmlievanie/odmrazovanie zadného skla a/alebo vonkajších spätných zrkadiel 95Zadné kúrenie - klimatizácia 96Doplnkový systém kúrenia/vetrania 97Predbežná úprava klimatizácie (elektrický) 100Interiérové svetlo(-á) 101
4Osvetlenie a viditeľnosť
Ovládacia páčka osvetlenia 103Smerové svetlá 104Denné svetlá/Bočné svetlá 105Automatické rozsvietenie svetlometov 105
Sprievodné a uvítacie osvetlenie 105Automatické tlmenie svetlometov 106Nastavenie výšky lúča svetlometov 108Osvetlenie interiéru 108Ovládacia páčka stieračov 108Automatické stierače 11 0Výmena lišty stierača 111
5Bezpečnosť
Všeobecné odporúčania týkajúce sa bezpečnosti 11 3Výstražné svetlá 11 4Núdzová situácia alebo asistencia 11 4Klaksón 11 6Klaksón pre chodcov (elektrický) 11 6Kontrola stability vozidla (VSC) 11 6Toyota Traction Select 11 9Bezpečnostné pásy 121Airbagy 124Detské sedačky 128Deaktivácia airbagu spolujazdca vpredu 130Detské sedačky ISOFIX a i-Size 136Detské sedačky i-Size 150Manuálna detská poistka 153Elektrická detská poistka 153Detská poistka na zadných oknách 154
6Jazda
Odporúčania pre jazdu 155Naštartovanie/vypnutie motora 158Ručná parkovacia brzda 162Elektrická parkovacia brzda 163Asistent rozjazdu do kopca 1666-stupňová manuálna prevodovka 167Ukazovateľ účinnosti prevodového stupňa 168Automatická prevodovka 168

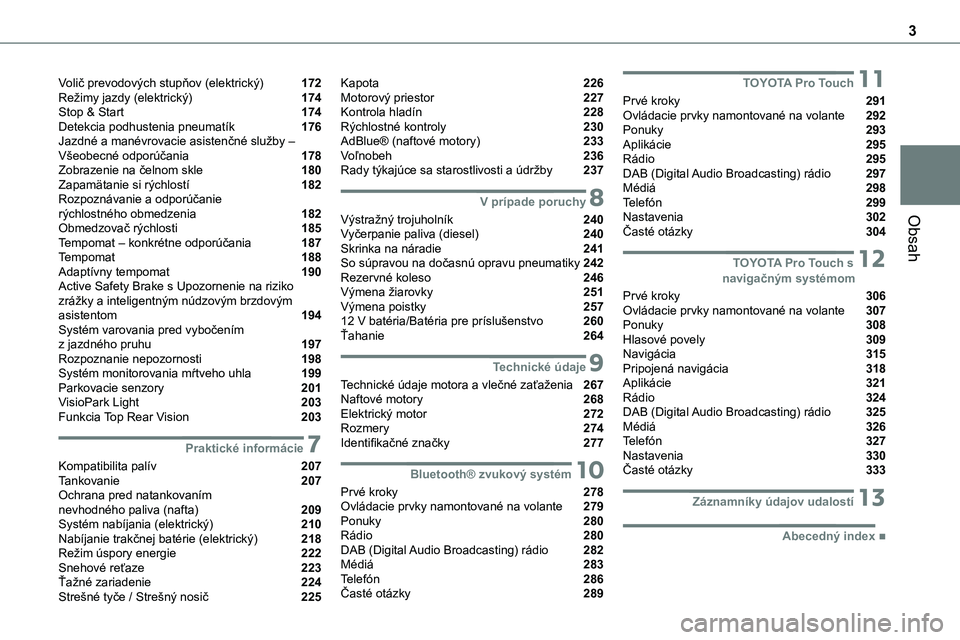

Page 3 of 360
3
Obsah
Volič prevodových stupňov (elektrický) 172Režimy jazdy (elektrický) 174Stop & Start 174Detekcia podhustenia pneumatík 176Jazdné a manévrovacie asistenčné služby – Všeobecné odporúčania 178Zobrazenie na čelnom skle 180Zapamätanie si rýchlostí 182Rozpoznávanie a odporúčanie rýchlostného obmedzenia 182Obmedzovač rýchlosti 185Tempomat – konkrétne odporúčania 187Tempomat 188Adaptívny tempomat 190Active Safety Brake s Upozornenie na riziko zrážky a inteligentným núdzovým brzdovým asistentom 194Systém varovania pred vybočením z jazdného pruhu 197Rozpoznanie nepozornosti 198Systém monitorovania mŕtveho uhla 199Parkovacie senzory 201VisioPark Light 203Funkcia Top Rear Vision 203
7Praktické informácie
Kompatibilita palív 207Tankovanie 207Ochrana pred natankovaním nevhodného paliva (nafta) 209Systém nabíjania (elektrický) 210Nabíjanie trakčnej batérie (elektrický) 218Režim úspory energie 222Snehové reťaze 223Ťažné zariadenie 224Strešné tyče / Strešný nosič 225
Kapota 226Motorový priestor 227Kontrola hladín 228Rýchlostné kontroly 230AdBlue® (naftové motory) 233Voľnobeh 236Rady týkajúce sa starostlivosti a údržby 237
8V prípade poruchy
Výstražný trojuholník 240Vyčerpanie paliva (diesel) 240Skrinka na náradie 241So súpravou na dočasnú opravu pneumatiky 242Rezervné koleso 246Výmena žiarovky 251Výmena poistky 25712 V batéria/Batéria pre príslušenstvo 260Ťahanie 264
9Technické údaje
Technické údaje motora a vlečné zaťaženia 267Naftové motory 268Elektrický motor 272Rozmery 274Identifikačné značky 277
10Bluetooth® zvukový systém
Prvé kroky 278Ovládacie prvky namontované na volante 279Ponuky 280Rádio 280DAB (Digital Audio Broadcasting) rádio 282Médiá 283Telefón 286Časté otázky 289
11TOYOTA Pro Touch
Prvé kroky 291Ovládacie prvky namontované na volante 292Ponuky 293Aplikácie 295Rádio 295DAB (Digital Audio Broadcasting) rádio 297Médiá 298Telefón 299Nastavenia 302Časté otázky 304
12 TOYOTA Pro Touch s navigačným systémom
Prvé kroky 306Ovládacie prvky namontované na volante 307Ponuky 308Hlasové povely 309Navigácia 315Pripojená navigácia 318Aplikácie 321Rádio 324DAB (Digital Audio Broadcasting) rádio 325Médiá 326Telefón 327Nastavenia 330Časté otázky 333
13Záznamníky údajov udalostí
■Abecedný index

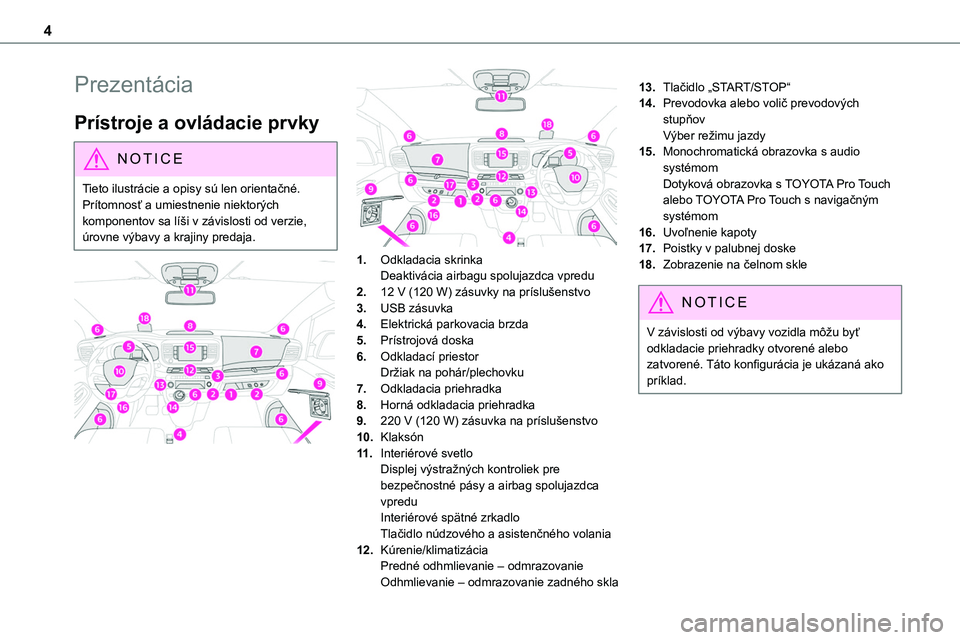

Page 4 of 360
4
Prezentácia
Prístroje a ovládacie prvky
NOTIC E
Tieto ilustrácie a opisy sú len orientačné. Prítomnosť a umiestnenie niektorých komponentov sa líši v závislosti od verzie, úrovne výbavy a krajiny predaja.
1.Odkladacia skrinkaDeaktivácia airbagu spolujazdca vpredu
2.12 V (120 W) zásuvky na príslušenstvo
3.USB zásuvka
4.Elektrická parkovacia brzda
5.Prístrojová doska
6.Odkladací priestorDržiak na pohár/plechovku
7.Odkladacia priehradka
8.Horná odkladacia priehradka
9.220 V (120 W) zásuvka na príslušenstvo
10.Klaksón
11 .Interiérové svetloDisplej výstražných kontroliek pre bezpečnostné pásy a airbag spolujazdca vpreduInteriérové spätné zrkadloTlačidlo núdzového a asistenčného volania
12.Kúrenie/klimatizáciaPredné odhmlievanie – odmrazovanieOdhmlievanie – odmrazovanie zadného skla
13.Tlačidlo „START/STOP“
14.Prevodovka alebo volič prevodových stupňovVýber režimu jazdy
15.Monochromatická obrazovka s audio systémomDotyková obrazovka s TOYOTA Pro Touch alebo TOYOTA Pro Touch s navigačným systémom
16.Uvoľnenie kapoty
17.Poistky v palubnej doske
18.Zobrazenie na čelnom skle
NOTIC E
V závislosti od výbavy vozidla môžu byť odkladacie priehradky otvorené alebo zatvorené. Táto konfigurácia je ukázaná ako príklad.

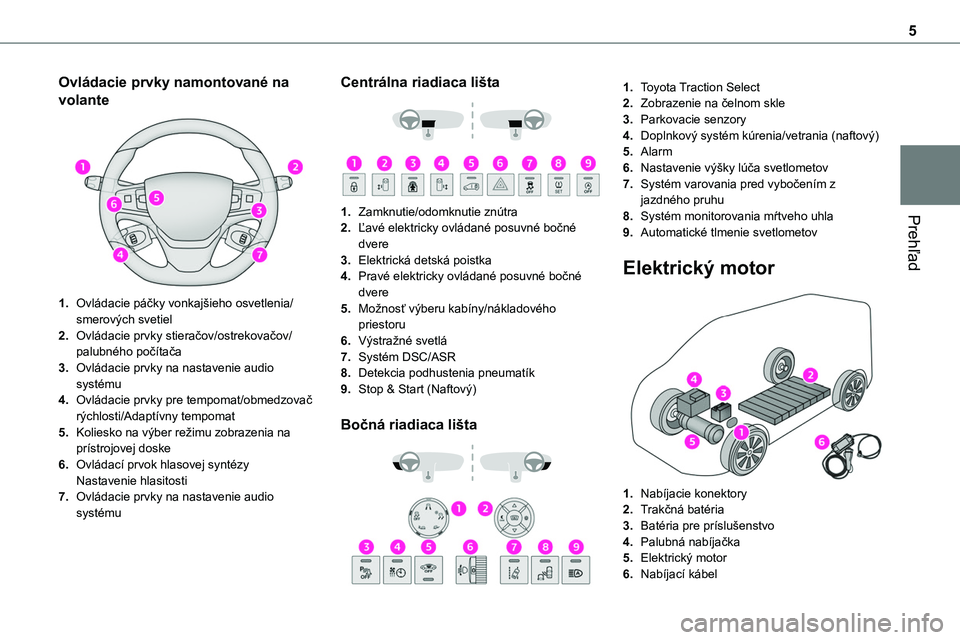

Page 5 of 360
5
Prehľad
Ovládacie prvky namontované na
volante
1.Ovládacie páčky vonkajšieho osvetlenia/smerových svetiel
2.Ovládacie prvky stieračov/ostrekovačov/palubného počítača
3.Ovládacie prvky na nastavenie audio systému
4.Ovládacie prvky pre tempomat/obmedzovač rýchlosti/Adaptívny tempomat
5.Koliesko na výber režimu zobrazenia na prístrojovej doske
6.Ovládací prvok hlasovej syntézyNastavenie hlasitosti
7.Ovládacie prvky na nastavenie audio systému
Centrálna riadiaca lišta
1.Zamknutie/odomknutie znútra
2.Ľavé elektricky ovládané posuvné bočné dvere
3.Elektrická detská poistka
4.Pravé elektricky ovládané posuvné bočné dvere
5.Možnosť výberu kabíny/nákladového priestoru
6.Výstražné svetlá
7.Systém DSC/ASR
8.Detekcia podhustenia pneumatík
9.Stop & Start (Naftový)
Bočná riadiaca lišta
1.Toyota Traction Select
2.Zobrazenie na čelnom skle
3.Parkovacie senzory
4.Doplnkový systém kúrenia/vetrania (naftový)
5.Alarm
6.Nastavenie výšky lúča svetlometov
7.Systém varovania pred vybočením z jazdného pruhu
8.Systém monitorovania mŕtveho uhla
9.Automatické tlmenie svetlometov
Elektrický motor
1.Nabíjacie konektory
2.Trakčná batéria
3.Batéria pre príslušenstvo
4.Palubná nabíjačka
5.Elektrický motor
6.Nabíjací kábel

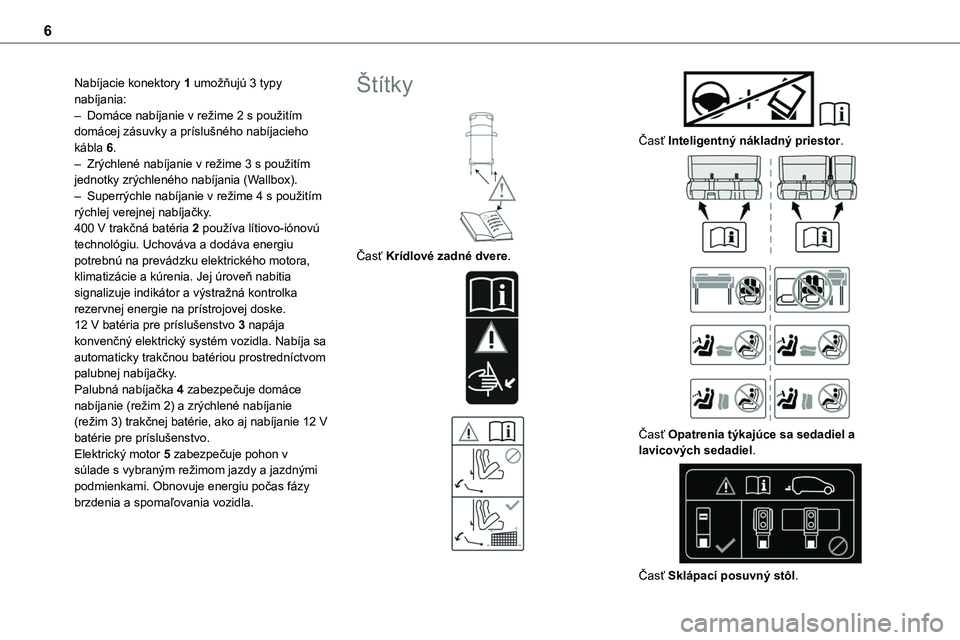

Page 6 of 360
6
Nabíjacie konektory 1 umožňujú 3 typy nabíjania:– Domáce nabíjanie v režime 2 s použitím domácej zásuvky a príslušného nabíjacieho kábla 6.– Zrýchlené nabíjanie v režime 3 s použitím jednotky zrýchleného nabíjania (Wallbox).– Superrýchle nabíjanie v režime 4 s použitím rýchlej verejnej nabíjačky.
400 V trakčná batéria 2 používa lítiovo-iónovú technológiu. Uchováva a dodáva energiu potrebnú na prevádzku elektrického motora, klimatizácie a kúrenia. Jej úroveň nabitia signalizuje indikátor a výstražná kontrolka rezervnej energie na prístrojovej doske.12 V batéria pre príslušenstvo 3 napája konvenčný elektrický systém vozidla. Nabíja sa automaticky trakčnou batériou prostredníctvom palubnej nabíjačky.Palubná nabíjačka 4 zabezpečuje domáce nabíjanie (režim 2) a zrýchlené nabíjanie (režim 3) trakčnej batérie, ako aj nabíjanie 12 V batérie pre príslušenstvo.Elektrický motor 5 zabezpečuje pohon v súlade s vybraným režimom jazdy a jazdnými podmienkami. Obnovuje energiu počas fázy brzdenia a spomaľovania vozidla.
Štítky
Časť Krídlové zadné dvere.
Časť Inteligentný nákladný priestor.
Časť Opatrenia týkajúce sa sedadiel a lavicových sedadiel.
Časť Sklápací posuvný stôl.

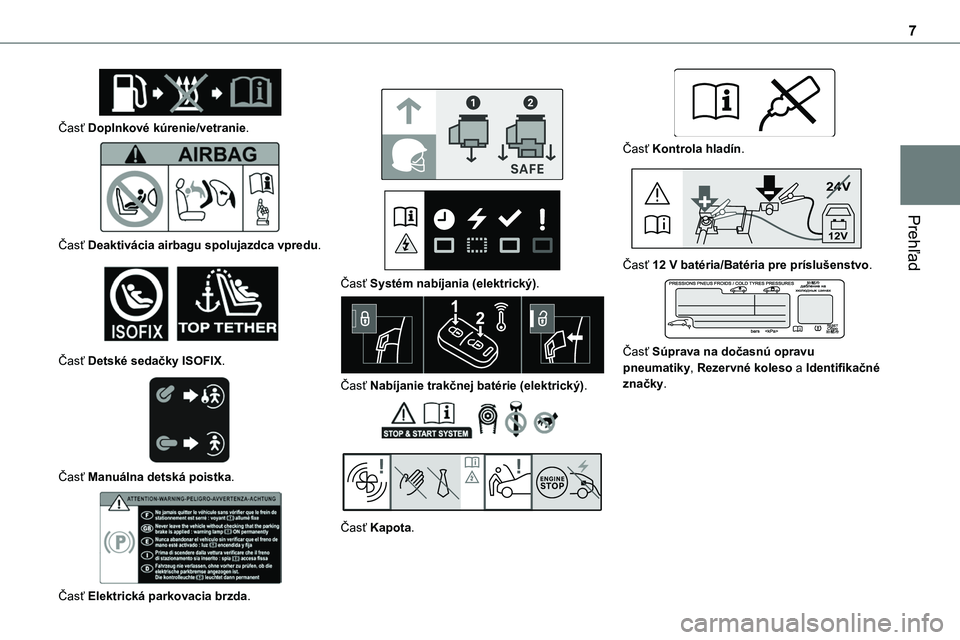

Page 7 of 360
7
Prehľad
Časť Doplnkové kúrenie/vetranie.
Časť Deaktivácia airbagu spolujazdca vpredu.
Časť Detské sedačky ISOFIX.
Časť Manuálna detská poistka.
Časť Elektrická parkovacia brzda.
Časť Systém nabíjania (elektrický).
Časť Nabíjanie trakčnej batérie (elektrický).
Časť Kapota.
Časť Kontrola hladín.
24V
12V
Časť 12 V batéria/Batéria pre príslušenstvo.
Časť Súprava na dočasnú opravu pneumatiky, Rezervné koleso a Identifikačné značky.

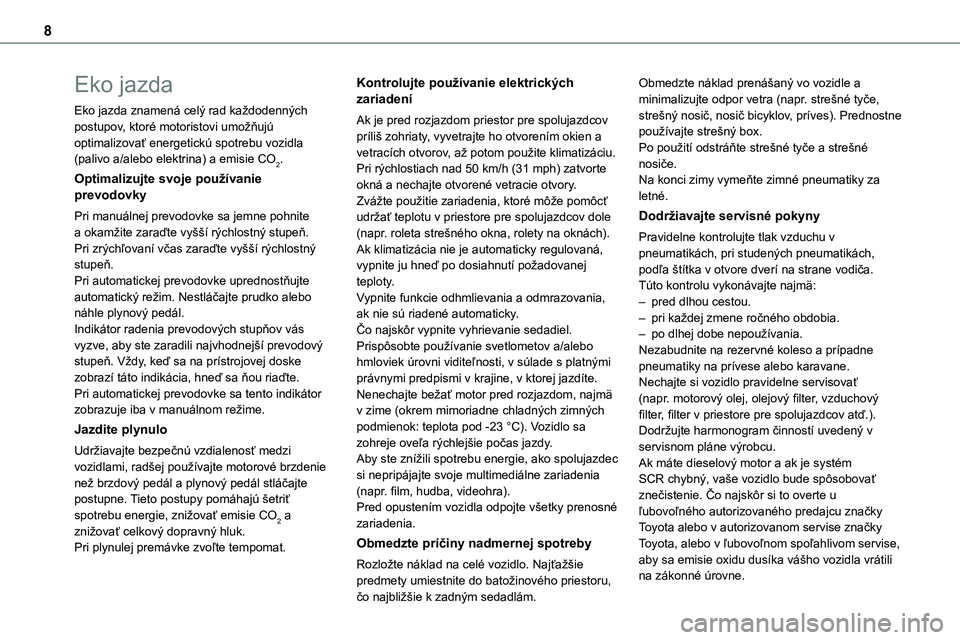

Page 8 of 360
8
Eko jazda
Eko jazda znamená celý rad každodenných postupov, ktoré motoristovi umožňujú optimalizovať energetickú spotrebu vozidla (palivo a/alebo elektrina) a emisie CO2.
Optimalizujte svoje používanie prevodovky
Pri manuálnej prevodovke sa jemne pohnite
a okamžite zaraďte vyšší rýchlostný stupeň. Pri zrýchľovaní včas zaraďte vyšší rýchlostný stupeň.Pri automatickej prevodovke uprednostňujte automatický režim. Nestláčajte prudko alebo náhle plynový pedál.Indikátor radenia prevodových stupňov vás vyzve, aby ste zaradili najvhodnejší prevodový stupeň. Vždy, keď sa na prístrojovej doske zobrazí táto indikácia, hneď sa ňou riaďte.Pri automatickej prevodovke sa tento indikátor zobrazuje iba v manuálnom režime.
Jazdite plynulo
Udržiavajte bezpečnú vzdialenosť medzi vozidlami, radšej používajte motorové brzdenie než brzdový pedál a plynový pedál stláčajte postupne. Tieto postupy pomáhajú šetriť spotrebu energie, znižovať emisie CO2 a znižovať celkový dopravný hluk.Pri plynulej premávke zvoľte tempomat.
Kontrolujte používanie elektrických zariadení
Ak je pred rozjazdom priestor pre spolujazdcov príliš zohriaty, vyvetrajte ho otvorením okien a vetracích otvorov, až potom použite klimatizáciu.Pri rýchlostiach nad 50 km/h (31 mph) zatvorte okná a nechajte otvorené vetracie otvory.Zvážte použitie zariadenia, ktoré môže pomôcť udržať teplotu v priestore pre spolujazdcov dole
(napr. roleta strešného okna, rolety na oknách).Ak klimatizácia nie je automaticky regulovaná, vypnite ju hneď po dosiahnutí požadovanej teploty.Vypnite funkcie odhmlievania a odmrazovania, ak nie sú riadené automaticky.Čo najskôr vypnite vyhrievanie sedadiel.Prispôsobte používanie svetlometov a/alebo hmloviek úrovni viditeľnosti, v súlade s platnými právnymi predpismi v krajine, v ktorej jazdíte.Nenechajte bežať motor pred rozjazdom, najmä v zime (okrem mimoriadne chladných zimných podmienok: teplota pod -23 °C). Vozidlo sa zohreje oveľa rýchlejšie počas jazdy.Aby ste znížili spotrebu energie, ako spolujazdec si nepripájajte svoje multimediálne zariadenia (napr. film, hudba, videohra).Pred opustením vozidla odpojte všetky prenosné zariadenia.
Obmedzte príčiny nadmernej spotreby
Rozložte náklad na celé vozidlo. Najťažšie predmety umiestnite do batožinového priestoru, čo najbližšie k zadným sedadlám.
Obmedzte náklad prenášaný vo vozidle a minimalizujte odpor vetra (napr. strešné tyče, strešný nosič, nosič bicyklov, príves). Prednostne používajte strešný box.Po použití odstráňte strešné tyče a strešné nosiče.Na konci zimy vymeňte zimné pneumatiky za letné.
Dodržiavajte servisné pokyny
Pravidelne kontrolujte tlak vzduchu v pneumatikách, pri studených pneumatikách, podľa štítka v otvore dverí na strane vodiča.Túto kontrolu vykonávajte najmä:– pred dlhou cestou.– pri každej zmene ročného obdobia.– po dlhej dobe nepoužívania.Nezabudnite na rezervné koleso a prípadne pneumatiky na prívese alebo karavane.Nechajte si vozidlo pravidelne servisovať (napr. motorový olej, olejový filter, vzduchový filter, filter v priestore pre spolujazdcov atď.). Dodržujte harmonogram činností uvedený v servisnom pláne výrobcu.Ak máte dieselový motor a ak je systém SCR chybný, vaše vozidlo bude spôsobovať znečistenie. Čo najskôr si to overte u ľubovoľného autorizovaného predajcu značky Toyota alebo v autorizovanom servise značky Toyota, alebo v ľubovoľnom spoľahlivom servise, aby sa emisie oxidu dusíka vášho vozidla vrátili na zákonné úrovne.

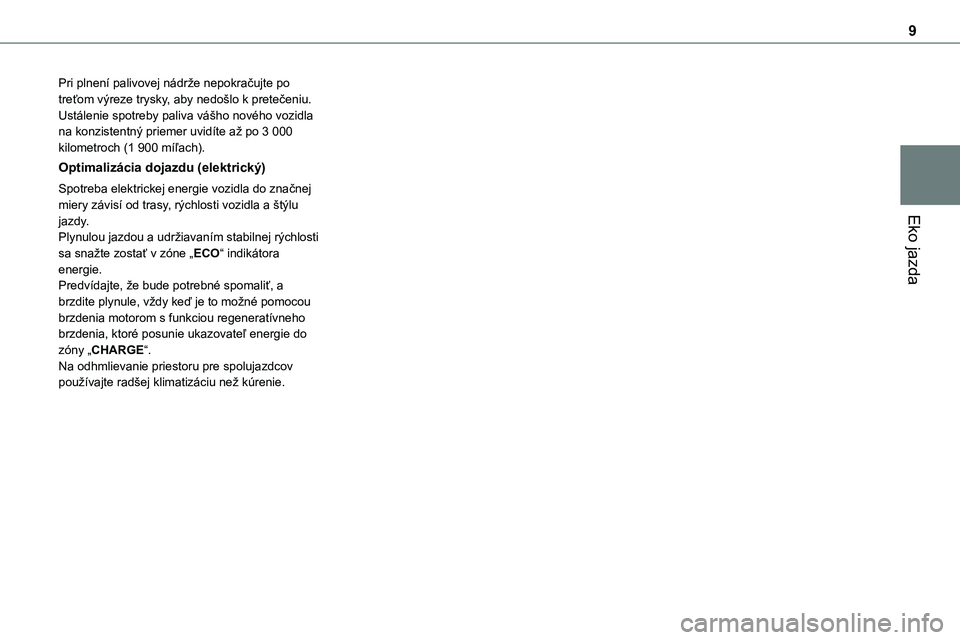

Page 9 of 360
9
Eko jazda
Pri plnení palivovej nádrže nepokračujte po treťom výreze trysky, aby nedošlo k pretečeniu.Ustálenie spotreby paliva vášho nového vozidla na konzistentný priemer uvidíte až po 3 000 kilometroch (1 900 míľach).
Optimalizácia dojazdu (elektrický)
Spotreba elektrickej energie vozidla do značnej miery závisí od trasy, rýchlosti vozidla a štýlu jazdy.
Plynulou jazdou a udržiavaním stabilnej rýchlosti sa snažte zostať v zóne „ECO“ indikátora energie.Predvídajte, že bude potrebné spomaliť, a brzdite plynule, vždy keď je to možné pomocou brzdenia motorom s funkciou regeneratívneho brzdenia, ktoré posunie ukazovateľ energie do zóny „CHARGE“.Na odhmlievanie priestoru pre spolujazdcov používajte radšej klimatizáciu než kúrenie.

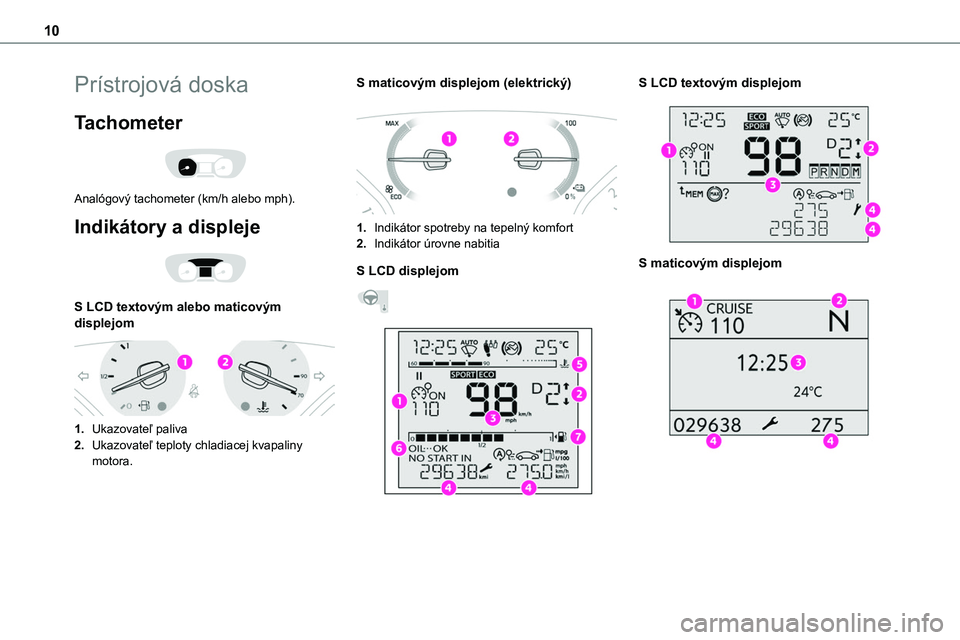

Page 10 of 360
10
Prístrojová doska
Tachometer
Analógový tachometer (km/h alebo mph).
Indikátory a displeje
S LCD textovým alebo maticovým displejom
1.Ukazovateľ paliva
2.Ukazovateľ teploty chladiacej kvapaliny motora.
S maticovým displejom (elektrický)
1.Indikátor spotreby na tepelný komfort
2.Indikátor úrovne nabitia
S LCD displejom
S LCD textovým displejom
S maticovým displejom
