TOYOTA PROACE CITY 2020 Manual de utilização (in Portuguese)

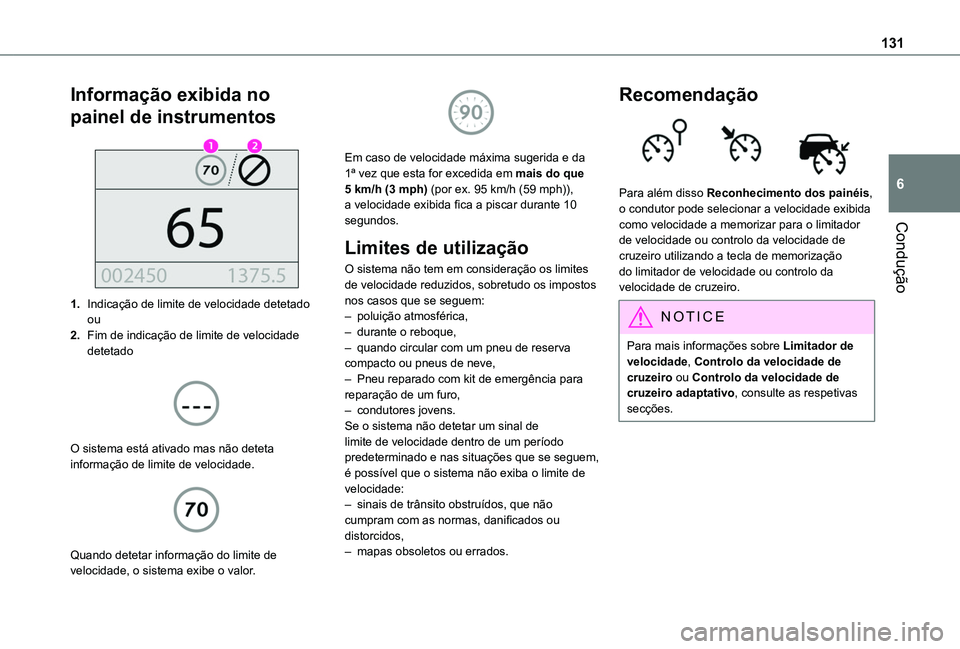

131
Condução
6
Informação exibida no
painel de instrumentos

1.Indicação de limite de velocidade detetadoou
2.Fim de indicação de limite de velocidade detetado

O sistema está ativado mas não deteta informação de limite de velocidade.

Quando detetar informação do limite de velocidade, o sistema exibe o valor.

Em caso de velocidade máxima sugerida e da 1ª vez que esta for excedida em mais do que 5 km/h (3 mph) (por ex. 95 km/h (59 mph)), a velocidade exibida fica a piscar durante 10 segundos.
Limites de utilização
O sistema não tem em consideração os limites de velocidade reduzidos, sobretudo os impostos nos casos que se seguem:– poluição atmosférica,– durante o reboque,– quando circular com um pneu de reserva compacto ou pneus de neve,– Pneu reparado com kit de emergência para reparação de um furo,– condutores jovens.Se o sistema não detetar um sinal de limite de velocidade dentro de um período predeterminado e nas situações que se seguem, é possível que o sistema não exiba o limite de velocidade:– sinais de trânsito obstruídos, que não cumpram com as normas, danificados ou distorcidos,
– mapas obsoletos ou errados.
Recomendação

Para além disso Reconhecimento dos painéis, o condutor pode selecionar a velocidade exibida como velocidade a memorizar para o limitador de velocidade ou controlo da velocidade de cruzeiro utilizando a tecla de memorização do limitador de velocidade ou controlo da velocidade de cruzeiro.
NOTIC E
Para mais informações sobre Limitador de velocidade, Controlo da velocidade de cruzeiro ou Controlo da velocidade de cruzeiro adaptativo, consulte as respetivas secções.

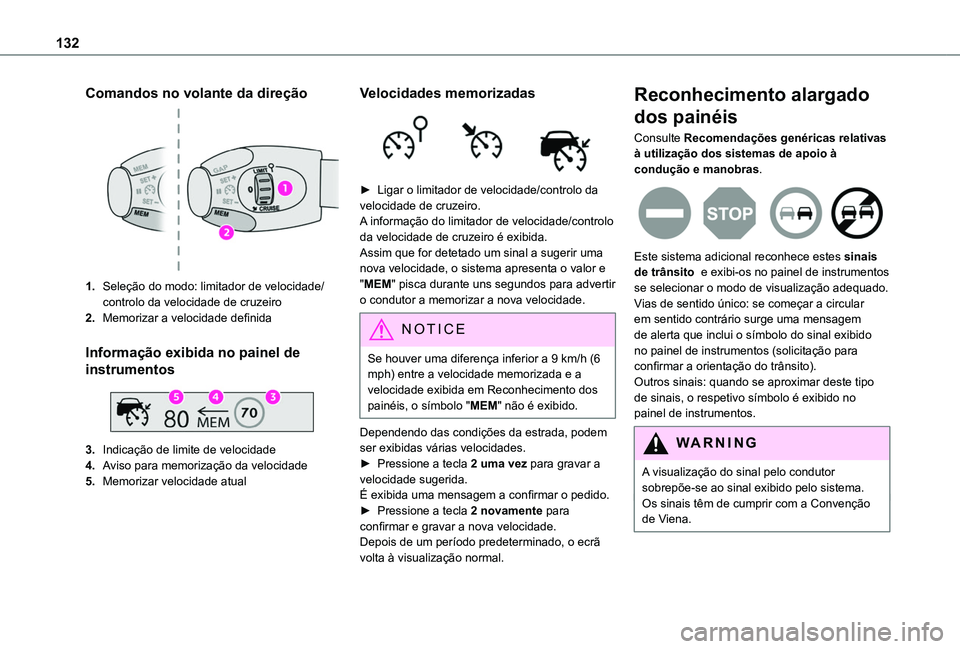

132
Comandos no volante da direção
1.Seleção do modo: limitador de velocidade/controlo da velocidade de cruzeiro
2.Memorizar a velocidade definida
Informação exibida no painel de
instrumentos

3.Indicação de limite de velocidade
4.Aviso para memorização da velocidade
5.Memorizar velocidade atual
Velocidades memorizadas

► Ligar o limitador de velocidade/controlo da velocidade de cruzeiro.A informação do limitador de velocidade/controlo da velocidade de cruzeiro é exibida. Assim que for detetado um sinal a sugerir uma nova velocidade, o sistema apresenta o valor e "MEM" pisca durante uns segundos para advertir o condutor a memorizar a nova velocidade.
NOTIC E
Se houver uma diferença inferior a 9 km/h (6 mph) entre a velocidade memorizada e a velocidade exibida em Reconhecimento dos painéis, o símbolo "MEM" não é exibido.
Dependendo das condições da estrada, podem ser exibidas várias velocidades.► Pressione a tecla 2 uma vez para gravar a velocidade sugerida.É exibida uma mensagem a confirmar o pedido.► Pressione a tecla 2 novamente para confirmar e gravar a nova velocidade.Depois de um período predeterminado, o ecrã volta à visualização normal.
Reconhecimento alargado
dos painéis
Consulte Recomendações genéricas relativas à utilização dos sistemas de apoio à condução e manobras.

Este sistema adicional reconhece estes sinais de trânsito e exibi-os no painel de instrumentos se selecionar o modo de visualização adequado.Vias de sentido único: se começar a circular em sentido contrário surge uma mensagem de alerta que inclui o símbolo do sinal exibido no painel de instrumentos (solicitação para confirmar a orientação do trânsito).Outros sinais: quando se aproximar deste tipo de sinais, o respetivo símbolo é exibido no painel de instrumentos.
WARNI NG
A visualização do sinal pelo condutor
sobrepõe-se ao sinal exibido pelo sistema.Os sinais têm de cumprir com a Convenção de Viena.

133
Condução
6
Ativação / Desativação
É ativado através do menu de configuração do veículo.
Limitador de velocidade
Consulte Recomendações genéricas relativas à utilização dos sistemas de apoio à condução e manobras.Este sistema evita que o veículo exceda a velocidade programada pelo condutor.O limitador de velocidade é ligado manualmente.A velocidade mínima que pode definir é 30 km/h (19 mph).A velocidade definida fica memorizada quando desligar a ignição.
Comandos no volante da
direção


1.ON (LIMIT posição) / OFF (posição 0)
2.Reduzir a velocidade definida
3.Aumentar a velocidade definida
4.Parar / retomar o limitador da velocidade com a velocidade previamente memorizada
5.Dependendo da versão:Apresenta o limite de velocidade registado utilizando as velocidades memorizadasouUtilize a velocidade sugerida por Reconhecimento dos painéis (MEM mostrador)
6.Visualização e ajuste da distância entre veículos programada
Para mais informações sobre Velocidades memorizadas ou em Reconhecimento dos painéis, consulte as respetivas secções.
Informação exibida no
painel de instrumentos


Mostrador projetado

6.Indicação de seleção do modo do limitador de velocidade
7.Indicação do estado do limitador de velocidade ligado/em pausa
8.Velocidade programada
9.Velocidade sugerida por Reconhecimento dos painéis
Ligar/parar
► Rode o disco 1 para "LIMIT" posição para selecionar o limitador de velocidade; a função é interrompida.

► Se não estiver satisfeito com o limite de velocidade definido (velocidade programada mais recentemente gravada no sistema),

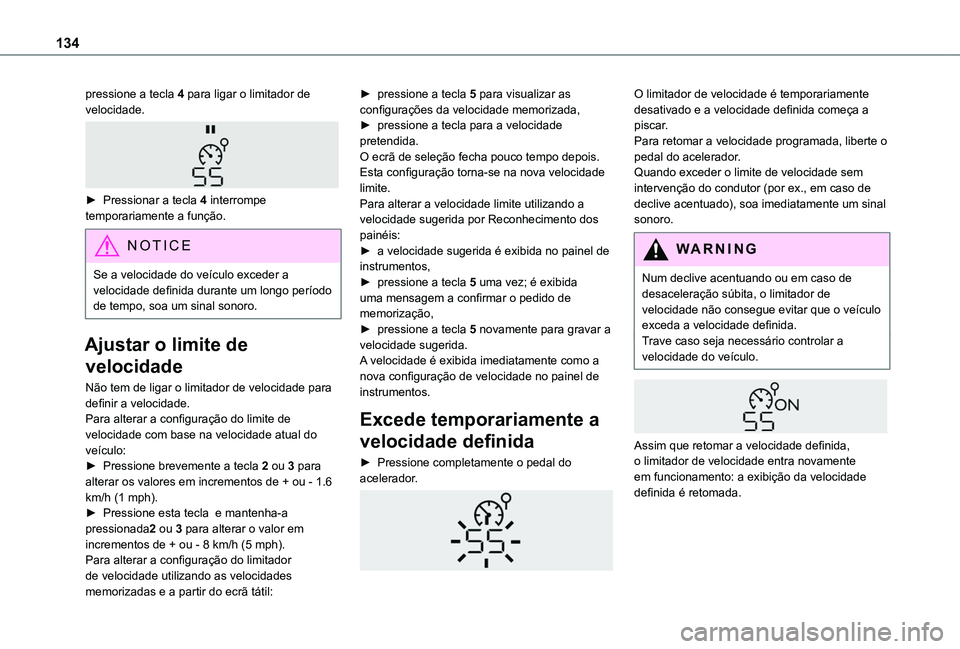

134
pressione a tecla 4 para ligar o limitador de velocidade.

► Pressionar a tecla 4 interrompe temporariamente a função.
NOTIC E
Se a velocidade do veículo exceder a velocidade definida durante um longo período de tempo, soa um sinal sonoro.
Ajustar o limite de
velocidade
Não tem de ligar o limitador de velocidade para definir a velocidade.Para alterar a configuração do limite de velocidade com base na velocidade atual do veículo:► Pressione brevemente a tecla 2 ou 3 para alterar os valores em incrementos de + ou - 1.6 km/h (1 mph).► Pressione esta tecla e mantenha-a pressionada2 ou 3 para alterar o valor em incrementos de + ou - 8 km/h (5 mph).
Para alterar a configuração do limitador de velocidade utilizando as velocidades memorizadas e a partir do ecrã tátil:
► pressione a tecla 5 para visualizar as configurações da velocidade memorizada,► pressione a tecla para a velocidade pretendida.O ecrã de seleção fecha pouco tempo depois.Esta configuração torna-se na nova velocidade limite.Para alterar a velocidade limite utilizando a velocidade sugerida por Reconhecimento dos painéis:► a velocidade sugerida é exibida no painel de instrumentos,► pressione a tecla 5 uma vez; é exibida uma mensagem a confirmar o pedido de memorização,► pressione a tecla 5 novamente para gravar a velocidade sugerida.A velocidade é exibida imediatamente como a nova configuração de velocidade no painel de instrumentos.
Excede temporariamente a
velocidade definida
► Pressione completamente o pedal do acelerador.

O limitador de velocidade é temporariamente desativado e a velocidade definida começa a piscar.Para retomar a velocidade programada, liberte o pedal do acelerador.Quando exceder o limite de velocidade sem intervenção do condutor (por ex., em caso de declive acentuado), soa imediatamente um sinal sonoro.
WARNI NG
Num declive acentuando ou em caso de desaceleração súbita, o limitador de velocidade não consegue evitar que o veículo exceda a velocidade definida.Trave caso seja necessário controlar a velocidade do veículo.


Assim que retomar a velocidade definida, o limitador de velocidade entra novamente
em funcionamento: a exibição da velocidade definida é retomada.

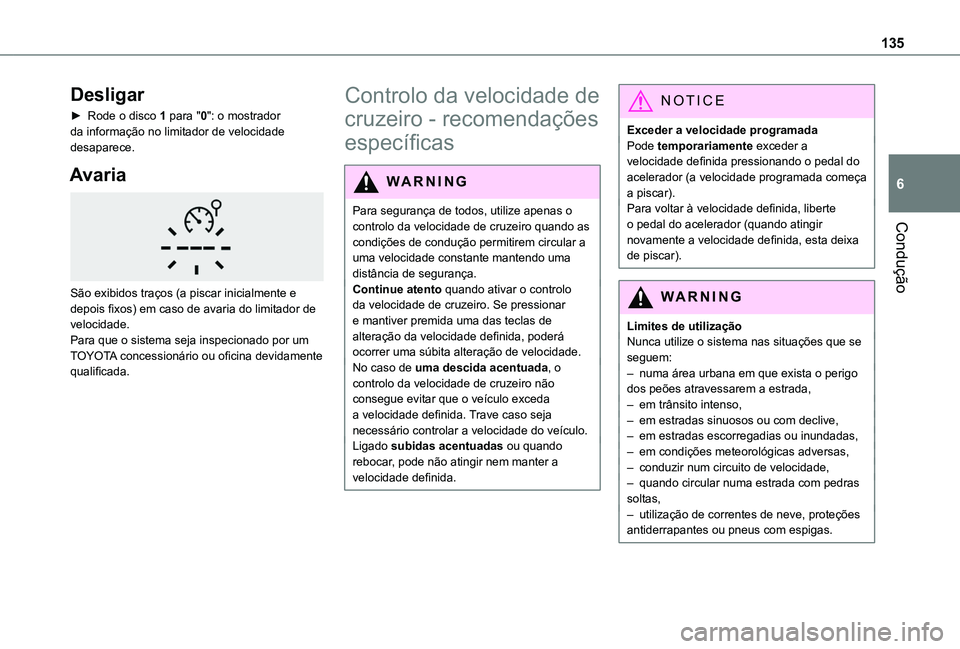

135
Condução
6
Desligar
► Rode o disco 1 para "0": o mostrador da informação no limitador de velocidade desaparece.
Avaria

São exibidos traços (a piscar inicialmente e depois fixos) em caso de avaria do limitador de velocidade.Para que o sistema seja inspecionado por um TOYOTA concessionário ou oficina devidamente qualificada.
Controlo da velocidade de
cruzeiro - recomendações
específicas
WARNI NG
Para segurança de todos, utilize apenas o controlo da velocidade de cruzeiro quando as condições de condução permitirem circular a
uma velocidade constante mantendo uma distância de segurança.Continue atento quando ativar o controlo da velocidade de cruzeiro. Se pressionar e mantiver premida uma das teclas de alteração da velocidade definida, poderá ocorrer uma súbita alteração de velocidade.No caso de uma descida acentuada, o controlo da velocidade de cruzeiro não consegue evitar que o veículo exceda a velocidade definida. Trave caso seja necessário controlar a velocidade do veículo.Ligado subidas acentuadas ou quando rebocar, pode não atingir nem manter a velocidade definida.
NOTIC E
Exceder a velocidade programadaPode temporariamente exceder a velocidade definida pressionando o pedal do acelerador (a velocidade programada começa a piscar).Para voltar à velocidade definida, liberte o pedal do acelerador (quando atingir novamente a velocidade definida, esta deixa de piscar).
WARNI NG
Limites de utilizaçãoNunca utilize o sistema nas situações que se seguem:– numa área urbana em que exista o perigo dos peões atravessarem a estrada,– em trânsito intenso,– em estradas sinuosos ou com declive,– em estradas escorregadias ou inundadas,
– em condições meteorológicas adversas,– conduzir num circuito de velocidade,– quando circular numa estrada com pedras soltas,– utilização de correntes de neve, proteções antiderrapantes ou pneus com espigas.

136
Controlo da velocidade de
cruzeiro programável
Consulte Recomendações genéricas relativas à utilização dos sistemas de apoio à condução e manobras e Controlo da velocidade de cruzeiro - recomendações específicas.Este sistema mantém automaticamente a velocidade do veículo que programou (velocidade definida) sem que seja necessário utilizar o pedal do acelerador.O controlo da velocidade de cruzeiro é ligado manualmente.Requer uma velocidade mínima de 40 km/h (25 mph).Com caixa de velocidades manual, deve engrenar 3ª ou uma velocidade superior.Com caixa de velocidades automática, modo D ou 2ª ou superior no modo M deve ser engrenada.
NOTIC E
O controlo da velocidade de cruzeiro mantém-se ativo depois de mudar de velocidade, independentemente do tipo de caixa de velocidades, nos motores equipados com Stop & Start.
NOTIC E
Se desligar a ignição cancela qualquer configuração.
Comandos no volante da
direção

1.ON (CRUISE posição) / OFF (posição 0)
2.Ativação do controlo da velocidade de cruzeiro à velocidade atual / diminui a velocidade definida
3.Ativação do controlo da velocidade de cruzeiro à velocidade atual / aumenta a velocidade definida
4.Parar / retomar o controlo da velocidade de cruzeiro com a velocidade definida anteriormente
5.Dependendo da versão:Apresenta o limite de velocidade registado utilizando as velocidades memorizadasouUtilize a velocidade sugerida por Reconhecimento dos painéis (MEM mostrador)
Para mais informações sobre Velocidades memorizadas ou em Reconhecimento dos painéis, consulte as respetivas secções.
Informação exibida no
painel de instrumentos

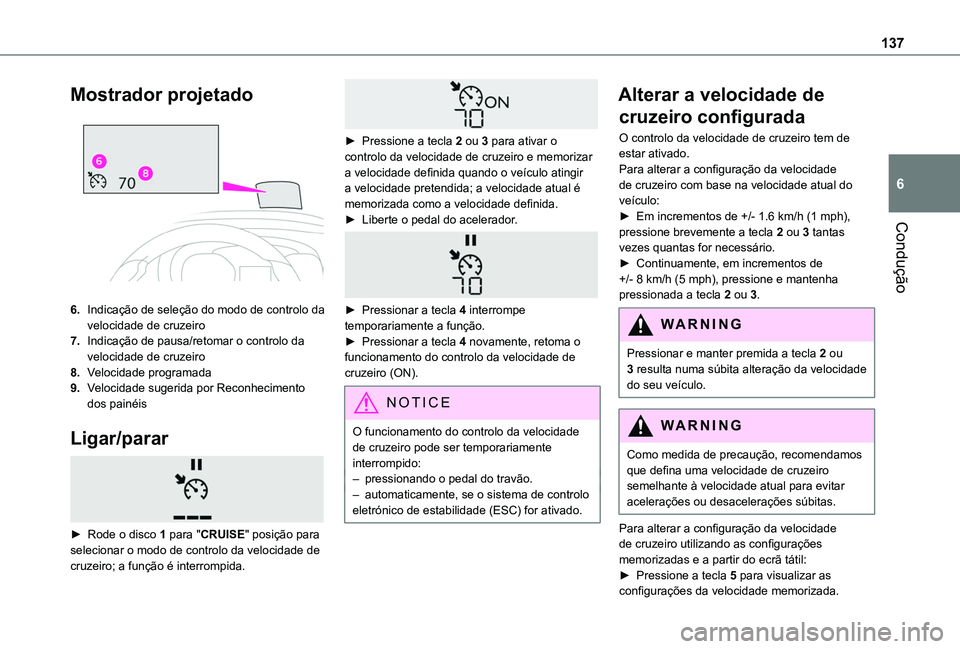

137
Condução
6
Mostrador projetado

6.Indicação de seleção do modo de controlo da velocidade de cruzeiro
7.Indicação de pausa/retomar o controlo da velocidade de cruzeiro
8.Velocidade programada
9.Velocidade sugerida por Reconhecimento dos painéis
Ligar/parar

► Rode o disco 1 para "CRUISE" posição para selecionar o modo de controlo da velocidade de cruzeiro; a função é interrompida.

► Pressione a tecla 2 ou 3 para ativar o controlo da velocidade de cruzeiro e memorizar a velocidade definida quando o veículo atingir a velocidade pretendida; a velocidade atual é memorizada como a velocidade definida.► Liberte o pedal do acelerador.

► Pressionar a tecla 4 interrompe temporariamente a função.► Pressionar a tecla 4 novamente, retoma o funcionamento do controlo da velocidade de cruzeiro (ON).
NOTIC E
O funcionamento do controlo da velocidade de cruzeiro pode ser temporariamente interrompido:– pressionando o pedal do travão.– automaticamente, se o sistema de controlo eletrónico de estabilidade (ESC) for ativado.
Alterar a velocidade de
cruzeiro configurada
O controlo da velocidade de cruzeiro tem de estar ativado.Para alterar a configuração da velocidade de cruzeiro com base na velocidade atual do veículo:► Em incrementos de +/- 1.6 km/h (1 mph), pressione brevemente a tecla 2 ou 3 tantas vezes quantas for necessário.► Continuamente, em incrementos de +/- 8 km/h (5 mph), pressione e mantenha pressionada a tecla 2 ou 3.
WARNI NG
Pressionar e manter premida a tecla 2 ou 3 resulta numa súbita alteração da velocidade do seu veículo.
W ARNI NG
Como medida de precaução, recomendamos que defina uma velocidade de cruzeiro semelhante à velocidade atual para evitar acelerações ou desacelerações súbitas.
Para alterar a configuração da velocidade de cruzeiro utilizando as configurações
memorizadas e a partir do ecrã tátil:► Pressione a tecla 5 para visualizar as configurações da velocidade memorizada.

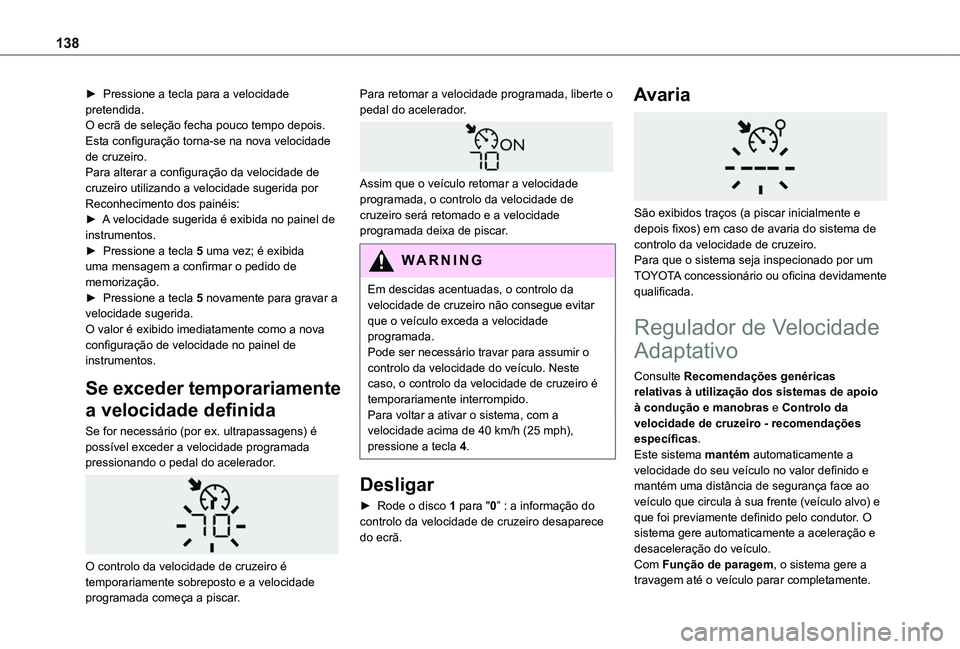

138
► Pressione a tecla para a velocidade pretendida.O ecrã de seleção fecha pouco tempo depois.Esta configuração torna-se na nova velocidade de cruzeiro.Para alterar a configuração da velocidade de cruzeiro utilizando a velocidade sugerida por Reconhecimento dos painéis:► A velocidade sugerida é exibida no painel de instrumentos.► Pressione a tecla 5 uma vez; é exibida uma mensagem a confirmar o pedido de memorização.► Pressione a tecla 5 novamente para gravar a velocidade sugerida.O valor é exibido imediatamente como a nova configuração de velocidade no painel de instrumentos.
Se exceder temporariamente
a velocidade definida
Se for necessário (por ex. ultrapassagens) é
possível exceder a velocidade programada pressionando o pedal do acelerador.

O controlo da velocidade de cruzeiro é temporariamente sobreposto e a velocidade programada começa a piscar.
Para retomar a velocidade programada, liberte o pedal do acelerador.

Assim que o veículo retomar a velocidade programada, o controlo da velocidade de cruzeiro será retomado e a velocidade programada deixa de piscar.
WARNI NG
Em descidas acentuadas, o controlo da velocidade de cruzeiro não consegue evitar que o veículo exceda a velocidade programada.Pode ser necessário travar para assumir o controlo da velocidade do veículo. Neste caso, o controlo da velocidade de cruzeiro é temporariamente interrompido.Para voltar a ativar o sistema, com a velocidade acima de 40 km/h (25 mph), pressione a tecla 4.
Desligar
► Rode o disco 1 para "0” : a informação do controlo da velocidade de cruzeiro desaparece do ecrã.
Avaria

São exibidos traços (a piscar inicialmente e depois fixos) em caso de avaria do sistema de controlo da velocidade de cruzeiro.Para que o sistema seja inspecionado por um TOYOTA concessionário ou oficina devidamente qualificada.
Regulador de Velocidade
Adaptativo
Consulte Recomendações genéricas relativas à utilização dos sistemas de apoio à condução e manobras e Controlo da velocidade de cruzeiro - recomendações específicas.
Este sistema mantém automaticamente a velocidade do seu veículo no valor definido e mantém uma distância de segurança face ao veículo que circula à sua frente (veículo alvo) e que foi previamente definido pelo condutor. O sistema gere automaticamente a aceleração e desaceleração do veículo.Com Função de paragem, o sistema gere a travagem até o veículo parar completamente.

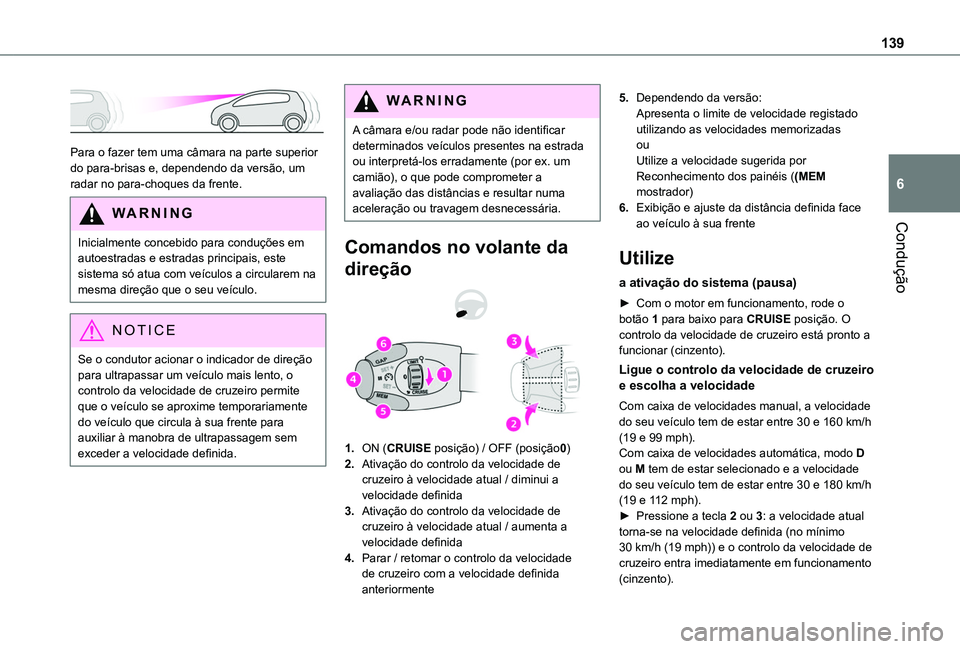

139
Condução
6

Para o fazer tem uma câmara na parte superior do para-brisas e, dependendo da versão, um radar no para-choques da frente.
WARNI NG
Inicialmente concebido para conduções em autoestradas e estradas principais, este sistema só atua com veículos a circularem na mesma direção que o seu veículo.
NOTIC E
Se o condutor acionar o indicador de direção para ultrapassar um veículo mais lento, o controlo da velocidade de cruzeiro permite que o veículo se aproxime temporariamente do veículo que circula à sua frente para auxiliar à manobra de ultrapassagem sem
exceder a velocidade definida.
WARNI NG
A câmara e/ou radar pode não identificar determinados veículos presentes na estrada ou interpretá-los erradamente (por ex. um camião), o que pode comprometer a avaliação das distâncias e resultar numa aceleração ou travagem desnecessária.
Comandos no volante da
direção
1.ON (CRUISE posição) / OFF (posição0)
2.Ativação do controlo da velocidade de cruzeiro à velocidade atual / diminui a velocidade definida
3.Ativação do controlo da velocidade de cruzeiro à velocidade atual / aumenta a velocidade definida
4.Parar / retomar o controlo da velocidade de cruzeiro com a velocidade definida anteriormente
5.Dependendo da versão:Apresenta o limite de velocidade registado utilizando as velocidades memorizadasouUtilize a velocidade sugerida por Reconhecimento dos painéis ((MEM mostrador)
6.Exibição e ajuste da distância definida face ao veículo à sua frente
Utilize
a ativação do sistema (pausa)
► Com o motor em funcionamento, rode o botão 1 para baixo para CRUISE posição. O controlo da velocidade de cruzeiro está pronto a funcionar (cinzento).
Ligue o controlo da velocidade de cruzeiro e escolha a velocidade
Com caixa de velocidades manual, a velocidade do seu veículo tem de estar entre 30 e 160 km/h (19 e 99 mph).Com caixa de velocidades automática, modo D ou M tem de estar selecionado e a velocidade do seu veículo tem de estar entre 30 e 180 km/h (19 e 112 mph).► Pressione a tecla 2 ou 3: a velocidade atual torna-se na velocidade definida (no mínimo 30 km/h (19 mph)) e o controlo da velocidade de cruzeiro entra imediatamente em funcionamento (cinzento).

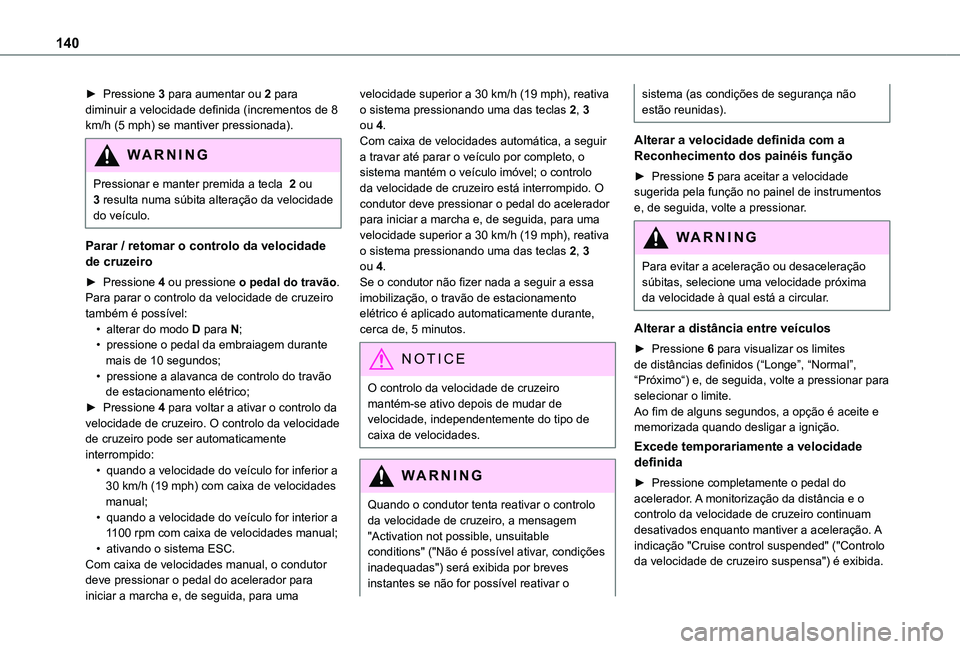

140
► Pressione 3 para aumentar ou 2 para diminuir a velocidade definida (incrementos de 8 km/h (5 mph) se mantiver pressionada).
WARNI NG
Pressionar e manter premida a tecla 2 ou 3 resulta numa súbita alteração da velocidade do veículo.
Parar / retomar o controlo da velocidade de cruzeiro
► Pressione 4 ou pressione o pedal do travão. Para parar o controlo da velocidade de cruzeiro também é possível:• alterar do modo D para N;• pressione o pedal da embraiagem durante mais de 10 segundos;• pressione a alavanca de controlo do travão de estacionamento elétrico;► Pressione 4 para voltar a ativar o controlo da velocidade de cruzeiro. O controlo da velocidade de cruzeiro pode ser automaticamente interrompido:• quando a velocidade do veículo for inferior a 30 km/h (19 mph) com caixa de velocidades manual;• quando a velocidade do veículo for interior a 1100 rpm com caixa de velocidades manual;• ativando o sistema ESC.Com caixa de velocidades manual, o condutor deve pressionar o pedal do acelerador para iniciar a marcha e, de seguida, para uma
velocidade superior a 30 km/h (19 mph), reativa o sistema pressionando uma das teclas 2, 3 ou 4.Com caixa de velocidades automática, a seguir a travar até parar o veículo por completo, o sistema mantém o veículo imóvel; o controlo da velocidade de cruzeiro está interrompido. O condutor deve pressionar o pedal do acelerador para iniciar a marcha e, de seguida, para uma velocidade superior a 30 km/h (19 mph), reativa o sistema pressionando uma das teclas 2, 3 ou 4.Se o condutor não fizer nada a seguir a essa imobilização, o travão de estacionamento elétrico é aplicado automaticamente durante, cerca de, 5 minutos.
N OTIC E
O controlo da velocidade de cruzeiro mantém-se ativo depois de mudar de velocidade, independentemente do tipo de caixa de velocidades.
WARNI NG
Quando o condutor tenta reativar o controlo da velocidade de cruzeiro, a mensagem "Activation not possible, unsuitable
conditions" ("Não é possível ativar, condições inadequadas") será exibida por breves instantes se não for possível reativar o
sistema (as condições de segurança não estão reunidas).
Alterar a velocidade definida com a Reconhecimento dos painéis função
► Pressione 5 para aceitar a velocidade sugerida pela função no painel de instrumentos e, de seguida, volte a pressionar.
WARNI NG
Para evitar a aceleração ou desaceleração súbitas, selecione uma velocidade próxima da velocidade à qual está a circular.
Alterar a distância entre veículos
► Pressione 6 para visualizar os limites de distâncias definidos (“Longe”, “Normal”, “Próximo“) e, de seguida, volte a pressionar para selecionar o limite.Ao fim de alguns segundos, a opção é aceite e memorizada quando desligar a ignição.
Excede temporariamente a velocidade definida
► Pressione completamente o pedal do acelerador. A monitorização da distância e o controlo da velocidade de cruzeiro continuam desativados enquanto mantiver a aceleração. A indicação "Cruise control suspended" ("Controlo da velocidade de cruzeiro suspensa") é exibida.
