Indhold
Blindvinkelsystem 141Aktivt blindvinkelsystem 143Registrering af manglende opmærksomhed 143Parkeringssensorer 144Bakkamera 146Bagudvisning 147
7Praktiske oplysningerBrændstofkompatibilitet 151Tankning 151Forebyggelse af tankning af forkert brændstof (diesel) 153Snekæder 153Anhængertræk 154Indikator for overlast 156Energisparefunktion 158Tagbøjler/tagbagagebærer 158Motorhjelm 159Motorrum 160Kontrol af niveauer 161Hastighedseftersyn 163AdBlue® (dieselmotorer) 166
Friløb 168Gode råd om pleje og vedligeholdelse 169
8Hvis bilen ikke kan køreHvis du løber tør for brændstof (diesel) 171Værktøjssæt 171Nødreparationssæt til punktering 172Reservehjul 175Skift af en pære 178Skift af en sikring 184
12-voltsbatteri 187Bugsering 190
9Tekniske dataMål 193Tekniske motordata og bugseret last 197Identifikationsmærkninger 200
10Bluetooth®-audiosystemFørste trin 201Betjeningselementer på rattet 202Menuer 203Radio 203DAB-radio (Digital Audio Broadcasting) 204Medier 206Telefon 209Hyppige spørgsmål 212
11TOYOTA Connect RadioFørste trin 214Betjeningselementer på rattet 215Menuer 216
Apps 217Radio 218DAB-radio (Digital Audio Broadcasting) 219Medier 220Telefon 221Indstillinger 225Hyppige spørgsmål 227
12TOYOTA Connect NavFørste trin 229Betjeningselementer på rattet 230Menuer 230Stemmekommandoer 232Navigation 236Tilsluttet navigation 239Apps 241Radio 245DAB-radio (Digital Audio Broadcasting) 246Medier 247Telefon 248Indstillinger 251Hyppige spørgsmål 253
 ■Alfabetisk indholdsfortegnelse

10
Med matrix-instrumentpanel

1.Indstillinger for fartpilot eller fartbegrænser.
2.Gearskiftindikator.Gear med automatisk gearkasse.
3.Digitalt speedometer (km/t eller mph) med instrumentpanel med LCD-symboler eller LCD-tekst.Visningsområde med matrix-instrumentpa-nel: alarm- eller funktionsstatusmeddelelse, turcomputer, digitalt speedometer (km/t eller mph) osv.
4.Serviceindikator, derefter registrering af total distance (km eller miles) og registrering af turdistance (km eller miles).Visningsområde med instrumentpanel med LCD-tekst: alarm- eller funktionsstatusmed-delelse, turcomputer osv.
5.Måler for kølervæsketemperatur.
6.Indikator for motoroliestand.
7.Brændstofmåler.
Betjeningsknapper

Med instrumentpanel med LCD-symboler
A.Lysdæmper.Efter et langt tryk på SET: Skift de indstillede tidsværdier og enhederne.
B.Påmindelse om serviceoplysninger eller ræk-kevidde med SCR-systemet og AdBlue®.Nulstil den valgte funktion (serviceindikator eller registrering af turdistance).Efter et langt tryk: Skift de indstillede tidsvær-dier og enhederne.
Med instrumentpanel med LCD-tekst
Med matrix-instrumentpanel
A.Midlertidig påmindelse om serviceoplysnin-ger eller påmindelse om rækkevidde med
SCR-systemet og AdBlue®.Afhængig af version: Gå et niveau tilbage, eller annuller den aktuelle handling.
B.Lysdæmper.Afhængig af version: Gennemse en menu eller liste, eller skift en værdi.
C.Nulstil registreringen af turdistance (langt tryk).Nulstil serviceindikatoren.Afhængig af version: Åbn konfigurationsme-nuen, og bekræft valget (kort tryk).

15
Instrumenter
1
Lyser fast, og der vises en meddelelse.Der er en fejl i indikatorsystemet for overlast.Udfør (2).
AdBlue® (med Euro 6.2/ 6.3)Den lyser i ca. 30 sekunder, når bilen startes, og der vises en meddelelse med angivelse af rækkevidden.Rækkevidden er mellem 2.400 og 800 km.Påfyld AdBlue®.Lyser fast, når tændingen slås til, og der lyder en tone og vises en meddelelse med angivelse af rækkevidden.Rækkevidden er mellem 800 og 100 km.Påfyld straksAdBlue®, eller udfør (3).Blinker, og der lyder en tone og vises en meddelelse med angivelse af rækkevidden.Rækkevidden er mindre end 100 km.Der skal påfyldes AdBlue® for at undgå, at motorstart forhindres, eller (3) skal udføres.Blinkende, ledsaget af et lydsignal og en meddelelse der angiver at start er
spærret.AdBlue®-tanken er tom: Det lovpligtige immobiliseringssystem forhindrer motoren i at starte.For at starte motoren igen skal der påfyldes AdBlue®, eller (2) skal udføres.Det er afgørende, at der fyldes mindst 5 liter AdBlue® på tanken.
SCR emissionsstyringssystem (Diesel)Lyse fast, når tændingen slås til, og der lyder en tone og vises em meddelelse.Der er registreret en fejl, som omfatter SCR emissionsstyringssystemet.Denne alarm forsvinder, når udstødningsemissionerne vender tilbage til et normalt niveau.Blinkende advarselslampe for AdBlue®, når tændingen slås til, og servicelampen og advarselslampen for selvdiagnostik af motoren lyser fast, og der lyder en tone og vises en meddelelse, som angiver rækkevidden.Afhængig af den viste meddelelse kan det være muligt at køre op til 1.100 km, før startspærren udløses.Udfør straks (3) for at undgå, at bilen ikke kan startes.Blinkende advarselslampe for AdBlue®, når tændingen slås til, og servicelampen og advarselslampen
for selvdiagnostik af motoren lyser fast, og der lyder en tone og vises en meddelelse, som angiver at start ikke er mulig.Startspærren forhindrer motoren i at starte igen (over den godkendte kørselsgrænse efter bekræftelse af en fejl i emissionsstyringssystemet).For at starte motoren skal (2) udføres.
ServiceLyser midlertidigt, og der vises en meddelelse.Der er registreret en eller flere mindre fejl, som der ikke findes en advarselslampe for.Find årsagen til fejlen ved hjælp af meddelelsen på instrumentpanelet.Du kan løse nogle unormale tilstande selv, fx en åben dør eller begyndende mætning af partikelfilteret.Ved andre problemer som fx en fejl i advarselssystemet for lavt dæktryk skal (3) udføres.Lyser fast, og der vises en meddelelse.Der er registreret en eller flere alvorlige fejl, som der ikke er registreret en specifik advarselslampe for.Find årsagen til den unormale tilstand ved hjælp af meddelelsen på instrumentpanelet, og udfør derefter (3).Lyser fast, og meddelelsen "Parking brake fault" vises.Den elektriske parkeringsbremse kan ikke
udløses automatisk.Udfør (2).Serviceadvarselslampen lyser fast, og servicenøglen blinker og lyser derefter fast.Serviceintervallet er overskredet.Bilen skal have udført service hurtigst muligt.Kun dieselmotorer.

19
Instrumenter
1
Kontrol
Efter nogle få minutters kørsel stiger temperaturen og trykket i kølesystemet.Påfyldning af kølervæske:► Vent mindst en time, til motoren er kølet af,► løsn dækslet to omgange for at udløse trykket,► når trykket er faldet, skal dækslet fjernes,► påfyld kølervæske til "MAX"-mærket.Der findes flere oplysninger om kontrol af væskestand i det relevante afsnit.
WARNI NG
Vær opmærksom på risikoen for skoldning, når der påfyldes kølervæske. Der må ikke påfyldes væske over maksimummærket (vist på beholderen).
Indikator for motoroliestand
På versioner med elektrisk oliemåler vises motorens oliestand i instrumentpanelet i nogle sekunder, når tændingen slås til, sammen med serviceoplysningerne.
NOTIC E
Den aflæste oliestand er kun korrekt, hvis bilen står på et vandret underlag, og motoren
har været standset i mere end 30 sekunder.
Korrekt oliestand


Dette vises med en meddelelse på instrumentpanelet.
Lav oliestand


Dette vises med en meddelelse på instrumentpanelet.Hvis den lave oliestand er bekræftet ved kontrol med oliepinden, skal der påfyldes olie for at undgå skader på motoren.
Fejl i oliemåler


Dette vises med en meddelelse på instrumentpanelet. Kontakt en TOYOTA-
forhandler eller et kvalificeret værksted.
Indikatorer for AdBlue®-rækkevidde
Dieselmotorerne er udstyret med et system, som tilknytter emissionsstyringssystemet SCR (Selective Catalytic Reduction) og dieselpartikelfilteret (DPF) til behandling af udstødningsgasser. De kan ikke fungere uden AdBlue®-væske.Når AdBlue®-niveauet falder til under reserveniveauet (mellem 2.400 og 0 km), lyser en advarselslampe, når tændingen slås til, og der vises en beregnet distance, som bilen kan køre, før motorstart forhindres, i instrumentpanelet.
WARNI NG
Det lovpligtige system til forhindring af motorstart aktiveres automatisk, når AdBlue®-tanken er tom. Herefter kan motoren ikke længere startes, før der er påfyldt et minimumniveau af AdBlue®.

20
Manuel visning af rækkevidden
Når rækkevidden er større end 2.400 km, vises den ikke automatisk.


► Tryk på denne knap for at vise rækkevidden midlertidigt.
Nødvendige handlinger i forbindelse med manglende AdBlue®
Følgende advarselslamper lyser, når mængden af AdBlue® er mindre end reserveniveauet svarende til en rækkevidde på 2.400 km.Sammen med advarselslamperne vises jævnligt meddelelser, som mindre dig om, at påfyldning er nødvendig for at undgå, at bilen ikke kan starte. Se afsnittet Advarsels- og indikatorlamper for oplysninger om de viste meddelelser.
NOTIC E
Der findes flere oplysninger om AdBlue® (dieselmotorer) og især påfyldning henvises til det relevante afsnit.
Med Euro 6.2/ 6.3-motorer
Advar-selslampe lyser
HandlingResterende rækkevidde


PåfyldMellem 2.400 km og 800 km

Påfyld hur-tigst muligt.Mellem 800 km og 100 km

Påfyldning er afgø-rende, da der ellers er risiko for, at motoren ikke kan starte.
Mellem 100 km og 0 km


For at sikre, at motoren kan starte, skal der fyl-des mindst 5 liter AdBlue® på tanken.
0 km
Fejl i SCR-emissionsstyringssystemet
Registrering af fejl


Hvis der registreres en fejl, lyser disse advarselslamper, der lyder en tone, og meddelelsen "Emissionsfejl" eller"NO START IN" vises.
Alarmen udløses under kørsel, når fejlen registreres første gang, og derefter når tændingen slås til under efterfølgende kørsel, så længe fejlen forekommer.
NOTIC E
Hvis fejlen er midlertidig, forsvinder alarmen, næste gang der køres i bilen, efter emissionsstyringssystemet i SCR har udført selvdiagnostik.

21
Instrumenter
1
Fejl bekræftet under det tilladte kørefase (mellem 1.100 km og 0 km)
Hvis fejlen fortsat vises permanent efter 50 km kørsel, bekræftes fejlen i SCR-systemet.Advarselslampen for AdBlue blinker, og meddelelsen "Emissionsfejl: Start forhindret i X kilometer" eller "NO START IN X kilometer" vises med angivelse af rækkevidden i miles eller kilometer.Under kørsel vises meddelelsen med 30 sekunders mellemrum. Alarmen gentages, når tændingen slås til.Du kan fortsætte med at køre op til 1.100 km, før startspærren udløses.
WARNI NG
Systemet skal efterses hos en TOYOTA-forhandler eller et godkendt værksted hurtigst muligt.
Start er forhindret
Når tændingen slås til, vises meddelelsen "Emissionsfejl: Start forhindret" eller "NO START IN".
WARNI NG
Kontakt en TOYOTA-forhandler eller et
godkendt værksted for at få startet motoren igen.
Lysdæmper
På denne knap kan du justere lysstyrken i instrumentpanelet manuelt afhængig af lysniveauet i omgivelserne.


Når lamperne lyser (ikke i positionen AUTO), skal du trykke på knappen A for at øge lysstyrken eller på knappen B for at reducere den.Slip knappen, når den ønskede lysstyrke er opnået.
Dæmpning af lyset i
touchskærmen

► I menuen Indstillinger vælges "Lysstyrke".Eller vælg "OPTIONS", "Skærm-konfiguration" og derefter "Lysstyrke".► Justér lysstyrken ved at trykke på pilene eller flytte skyderen.
NOTIC E
Lysstyrken kan indstilles forskelligt for dagfunktion og natfunktion.

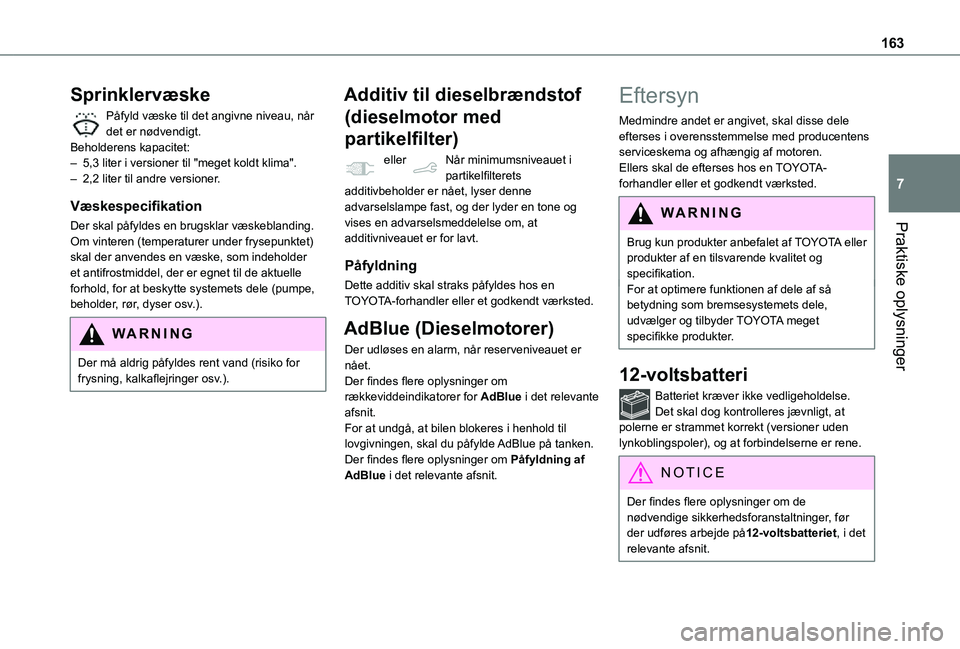

163
Praktiske oplysninger
7
Sprinklervæske
Påfyld væske til det angivne niveau, når det er nødvendigt.Beholderens kapacitet:– 5,3 liter i versioner til "meget koldt klima".– 2,2 liter til andre versioner.
Væskespecifikation
Der skal påfyldes en brugsklar væskeblanding.Om vinteren (temperaturer under frysepunktet) skal der anvendes en væske, som indeholder et antifrostmiddel, der er egnet til de aktuelle forhold, for at beskytte systemets dele (pumpe, beholder, rør, dyser osv.).
WARNI NG
Der må aldrig påfyldes rent vand (risiko for frysning, kalkaflejringer osv.).
Additiv til dieselbrændstof
(dieselmotor med
partikelfilter)
eller Når minimumsniveauet i partikelfilterets additivbeholder er nået, lyser denne advarselslampe fast, og der lyder en tone og vises en advarselsmeddelelse om, at additivniveauet er for lavt.
Påfyldning
Dette additiv skal straks påfyldes hos en TOYOTA-forhandler eller et godkendt værksted.
AdBlue (Dieselmotorer)
Der udløses en alarm, når reserveniveauet er nået.Der findes flere oplysninger om rækkeviddeindikatorer for AdBlue i det relevante afsnit.For at undgå, at bilen blokeres i henhold til lovgivningen, skal du påfylde AdBlue på tanken.
Der findes flere oplysninger om Påfyldning af AdBlue i det relevante afsnit.
Eftersyn
Medmindre andet er angivet, skal disse dele efterses i overensstemmelse med producentens serviceskema og afhængig af motoren.Ellers skal de efterses hos en TOYOTA-forhandler eller et godkendt værksted.
WARNI NG
Brug kun produkter anbefalet af TOYOTA eller
produkter af en tilsvarende kvalitet og specifikation.For at optimere funktionen af dele af så betydning som bremsesystemets dele, udvælger og tilbyder TOYOTA meget specifikke produkter.
12-voltsbatteri
Batteriet kræver ikke vedligeholdelse.Det skal dog kontrolleres jævnligt, at polerne er strammet korrekt (versioner uden lynkoblingspoler), og at forbindelserne er rene.
NOTIC E
Der findes flere oplysninger om de nødvendige sikkerhedsforanstaltninger, før der udføres arbejde på12-voltsbatteriet, i det
relevante afsnit.

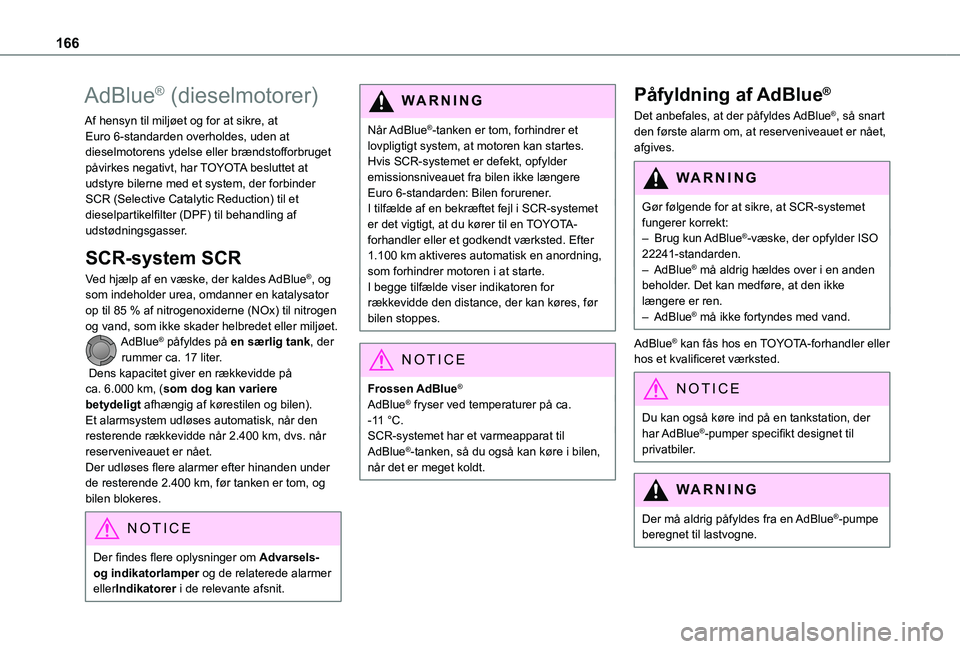

166
AdBlue® (dieselmotorer)
Af hensyn til miljøet og for at sikre, at Euro 6-standarden overholdes, uden at dieselmotorens ydelse eller brændstofforbruget påvirkes negativt, har TOYOTA besluttet at udstyre bilerne med et system, der forbinder SCR (Selective Catalytic Reduction) til et dieselpartikelfilter (DPF) til behandling af udstødningsgasser.
SCR-system SCR
Ved hjælp af en væske, der kaldes AdBlue®, og som indeholder urea, omdanner en katalysator op til 85 % af nitrogenoxiderne (NOx) til nitrogen og vand, som ikke skader helbredet eller miljøet.AdBlue® påfyldes på en særlig tank, der rummer ca. 17 liter. Dens kapacitet giver en rækkevidde på ca. 6.000 km, (som dog kan variere betydeligt afhængig af kørestilen og bilen). Et alarmsystem udløses automatisk, når den resterende rækkevidde når 2.400 km, dvs. når
reserveniveauet er nået.Der udløses flere alarmer efter hinanden under de resterende 2.400 km, før tanken er tom, og bilen blokeres.
NOTIC E
Der findes flere oplysninger om Advarsels- og indikatorlamper og de relaterede alarmer ellerIndikatorer i de relevante afsnit.
WARNI NG
Når AdBlue®-tanken er tom, forhindrer et lovpligtigt system, at motoren kan startes.Hvis SCR-systemet er defekt, opfylder emissionsniveauet fra bilen ikke længere Euro 6-standarden: Bilen forurener.I tilfælde af en bekræftet fejl i SCR-systemet er det vigtigt, at du kører til en TOYOTA-forhandler eller et godkendt værksted. Efter 1.100 km aktiveres automatisk en anordning, som forhindrer motoren i at starte.I begge tilfælde viser indikatoren for rækkevidde den distance, der kan køres, før bilen stoppes.
NOTIC E
Frossen AdBlue®
AdBlue® fryser ved temperaturer på ca. -11 °C.SCR-systemet har et varmeapparat til
AdBlue®-tanken, så du også kan køre i bilen, når det er meget koldt.
Påfyldning af AdBlue®
Det anbefales, at der påfyldes AdBlue®, så snart den første alarm om, at reserveniveauet er nået, afgives.
WARNI NG
Gør følgende for at sikre, at SCR-systemet fungerer korrekt:– Brug kun AdBlue®-væske, der opfylder ISO 22241-standarden.– AdBlue® må aldrig hældes over i en anden beholder. Det kan medføre, at den ikke længere er ren.– AdBlue® må ikke fortyndes med vand.
AdBlue® kan fås hos en TOYOTA-forhandler eller hos et kvalificeret værksted.
NOTIC E
Du kan også køre ind på en tankstation, der har AdBlue®-pumper specifikt designet til privatbiler.
WARNI NG
Der må aldrig påfyldes fra en AdBlue®-pumpe beregnet til lastvogne.

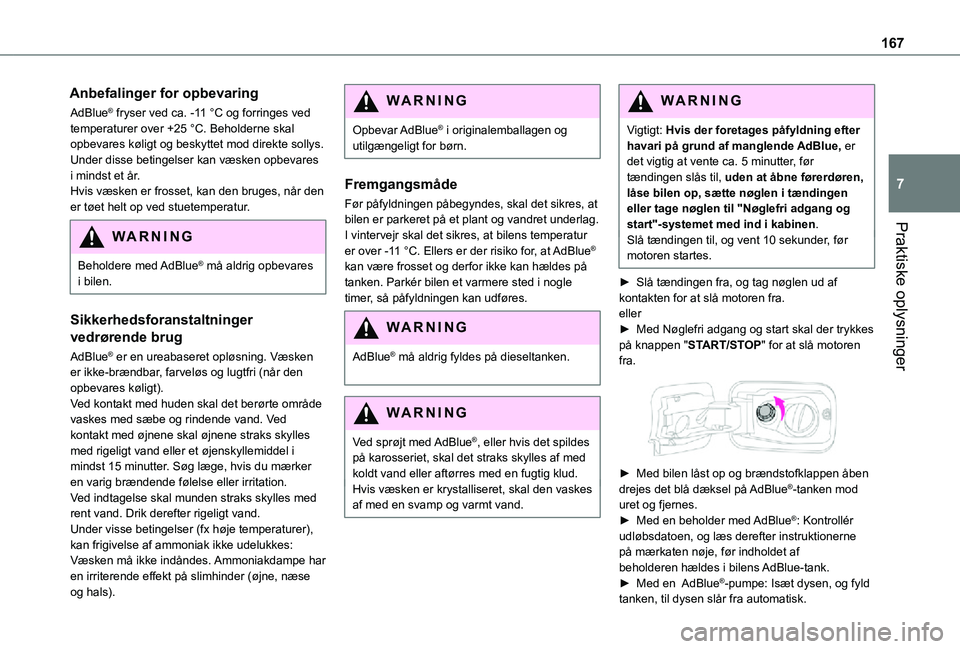

167
Praktiske oplysninger
7
Anbefalinger for opbevaring
AdBlue® fryser ved ca. -11 °C og forringes ved temperaturer over +25 °C. Beholderne skal opbevares køligt og beskyttet mod direkte sollys.Under disse betingelser kan væsken opbevares i mindst et år.Hvis væsken er frosset, kan den bruges, når den er tøet helt op ved stuetemperatur.
WARNI NG
Beholdere med AdBlue® må aldrig opbevares i bilen.
Sikkerhedsforanstaltninger
vedrørende brug
AdBlue® er en ureabaseret opløsning. Væsken er ikke-brændbar, farveløs og lugtfri (når den opbevares køligt).Ved kontakt med huden skal det berørte område vaskes med sæbe og rindende vand. Ved kontakt med øjnene skal øjnene straks skylles med rigeligt vand eller et øjenskyllemiddel i mindst 15 minutter. Søg læge, hvis du mærker en varig brændende følelse eller irritation.Ved indtagelse skal munden straks skylles med rent vand. Drik derefter rigeligt vand.Under visse betingelser (fx høje temperaturer), kan frigivelse af ammoniak ikke udelukkes: Væsken må ikke indåndes. Ammoniakdampe har en irriterende effekt på slimhinder (øjne, næse og hals).
WARNI NG
Opbevar AdBlue® i originalemballagen og utilgængeligt for børn.
Fremgangsmåde
Før påfyldningen påbegyndes, skal det sikres, at bilen er parkeret på et plant og vandret underlag.I vintervejr skal det sikres, at bilens temperatur er over -11 °C. Ellers er der risiko for, at AdBlue® kan være frosset og derfor ikke kan hældes på tanken. Parkér bilen et varmere sted i nogle timer, så påfyldningen kan udføres.
WARNI NG
AdBlue® må aldrig fyldes på dieseltanken.
WARNI NG
Ved sprøjt med AdBlue®, eller hvis det spildes på karosseriet, skal det straks skylles af med koldt vand eller aftørres med en fugtig klud.Hvis væsken er krystalliseret, skal den vaskes af med en svamp og varmt vand.
WARNI NG
Vigtigt: Hvis der foretages påfyldning efter havari på grund af manglende AdBlue, er det vigtig at vente ca. 5 minutter, før tændingen slås til, uden at åbne førerdøren, låse bilen op, sætte nøglen i tændingen eller tage nøglen til "Nøglefri adgang og start "-systemet med ind i kabinen.Slå tændingen til, og vent 10 sekunder, før motoren startes.
► Slå tændingen fra, og tag nøglen ud af kontakten for at slå motoren fra.eller► Med Nøglefri adgang og start skal der trykkes på knappen "START/STOP" for at slå motoren fra.

► Med bilen låst op og brændstofklappen åben drejes det blå dæksel på AdBlue®-tanken mod uret og fjernes.► Med en beholder med AdBlue®: Kontrollér udløbsdatoen, og læs derefter instruktionerne på mærkaten nøje, før indholdet af beholderen hældes i bilens AdBlue-tank.► Med en AdBlue®-pumpe: Isæt dysen, og fyld tanken, til dysen slår fra automatisk.

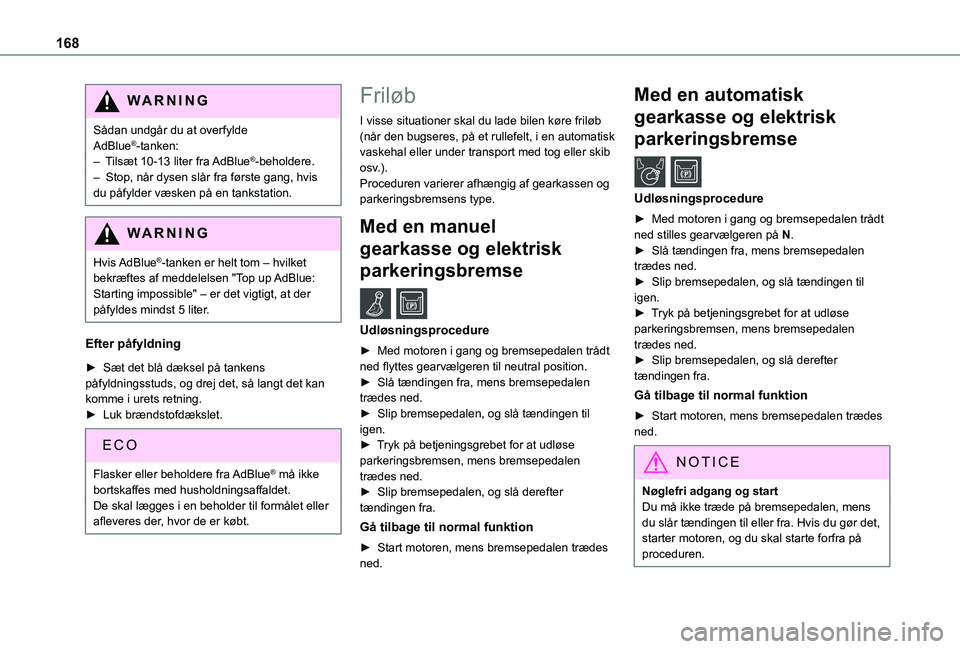

168
WARNI NG
Sådan undgår du at overfylde AdBlue®-tanken:– Tilsæt 10-13 liter fra AdBlue®-beholdere.– Stop, når dysen slår fra første gang, hvis du påfylder væsken på en tankstation.
WARNI NG
Hvis AdBlue®-tanken er helt tom – hvilket bekræftes af meddelelsen "Top up AdBlue: Starting impossible" – er det vigtigt, at der påfyldes mindst 5 liter.
Efter påfyldning
► Sæt det blå dæksel på tankens påfyldningsstuds, og drej det, så langt det kan komme i urets retning.► Luk brændstofdækslet.
Flasker eller beholdere fra AdBlue® må ikke bortskaffes med husholdningsaffaldet.De skal lægges i en beholder til formålet eller afleveres der, hvor de er købt.
Friløb
I visse situationer skal du lade bilen køre friløb (når den bugseres, på et rullefelt, i en automatisk vaskehal eller under transport med tog eller skib osv.).Proceduren varierer afhængig af gearkassen og parkeringsbremsens type.
Med en manuel
gearkasse og elektrisk
parkeringsbremse /
Udløsningsprocedure
► Med motoren i gang og bremsepedalen trådt ned flyttes gearvælgeren til neutral position.► Slå tændingen fra, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå tændingen til igen.
► Tryk på betjeningsgrebet for at udløse parkeringsbremsen, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå derefter tændingen fra.
Gå tilbage til normal funktion
► Start motoren, mens bremsepedalen trædes ned.
Med en automatisk
gearkasse og elektrisk
parkeringsbremse /
Udløsningsprocedure
► Med motoren i gang og bremsepedalen trådt ned stilles gearvælgeren på N.► Slå tændingen fra, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå tændingen til igen.► Tryk på betjeningsgrebet for at udløse parkeringsbremsen, mens bremsepedalen trædes ned.► Slip bremsepedalen, og slå derefter tændingen fra.
Gå tilbage til normal funktion
► Start motoren, mens bremsepedalen trædes ned.
NOTIC E
Nøglefri adgang og startDu må ikke træde på bremsepedalen, mens du slår tændingen til eller fra. Hvis du gør det, starter motoren, og du skal starte forfra på proceduren.
