TOYOTA PROACE CITY 2021 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2021, Model line: PROACE CITY, Model: TOYOTA PROACE CITY 2021Pages: 272, PDF Size: 60.73 MB
Page 1 of 272

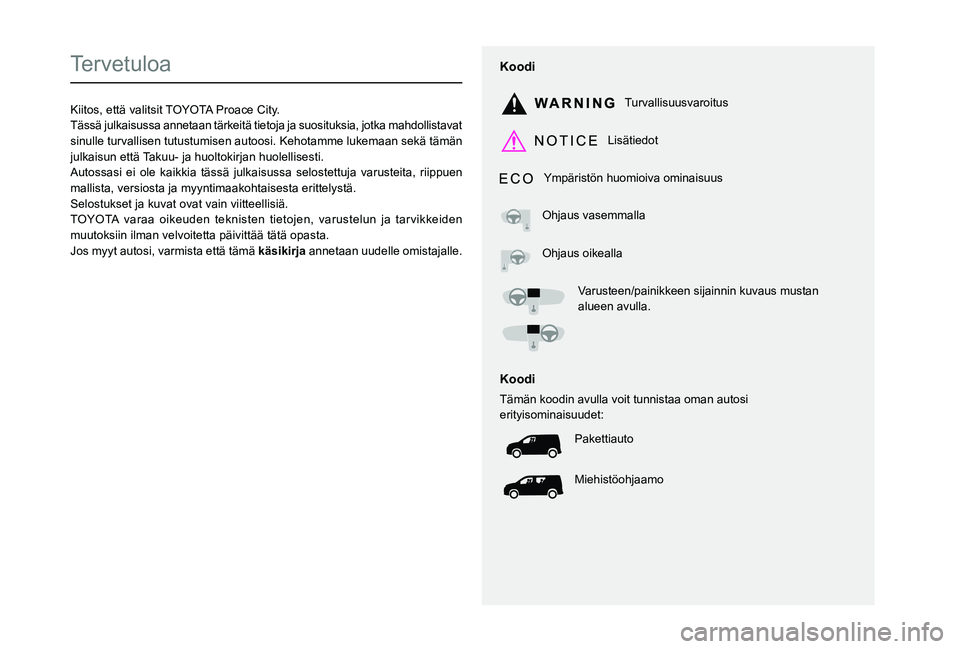

Tervetuloa
Kiitos, että valitsit TOYOTA Proace City.Tässä julkaisussa annetaan tärkeitä tietoja ja suosituksia, jotka mahdollistavat sinulle turvallisen tutustumisen autoosi. Kehotamme lukemaan sekä tämän julkaisun että Takuu- ja huoltokirjan huolellisesti.Autossasi ei ole kaikkia tässä julkaisussa selostettuja varusteita, riippuen mallista, versiosta ja myyntimaakohtaisesta erittelystä.Selostukset ja kuvat ovat vain viitteellisiä.TOYOTA varaa oikeuden teknisten tietojen, varustelun ja tarvikkeiden muutoksiin ilman velvoitetta päivittää tätä opasta.
Jos myyt autosi, varmista että tämä k\344si annetaan uudelle omistajalle.
Koodi
Turvallisuusvaroitus
Lisätiedot
Ympäristön huomioiva ominaisuus
Ohjaus vasemmalla
Ohjaus oikealla
Varusteen/painikkeen sijainnin kuvaus mustan alueen avulla.
Koodi
Tämän koodin avulla voit tunnistaa oman autosi erityisominaisuudet:
Pakettiauto
Miehistöohjaamo
Page 2 of 272
2

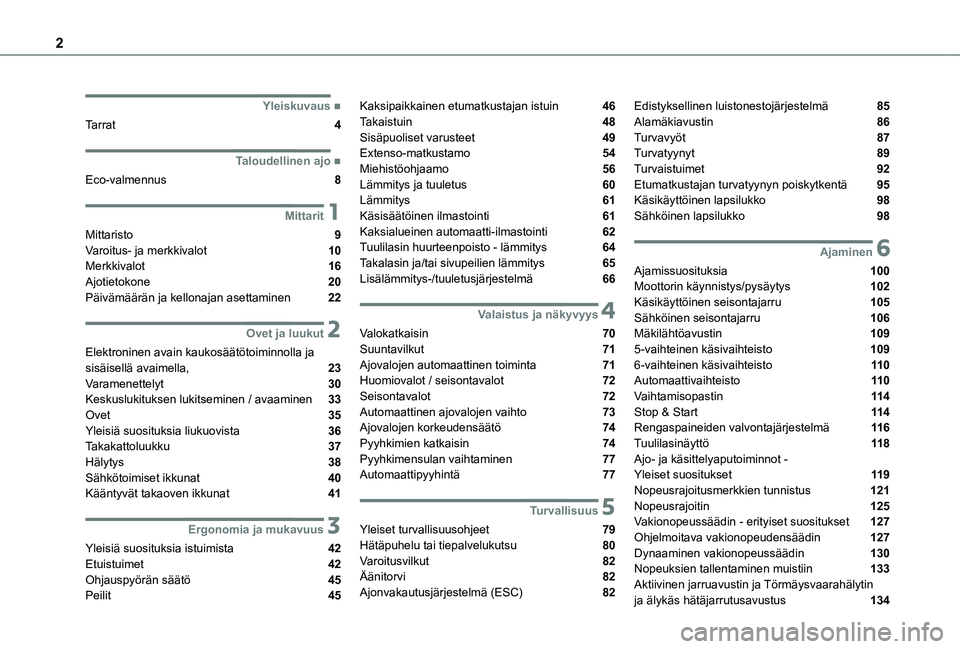

■Yleiskuvaus
Tarrat 4
■Taloudellinen ajo
Eco-valmennus 8
1Mittarit
Mittaristo 9Varoitus- ja merkkivalot 10Merkkivalot 16Ajotietokone 20Päivämäärän ja kellonajan asettaminen 22
2Ovet ja luukut
Elektroninen avain kaukosäätötoiminnolla ja sisäisellä avaimella, 23Varamenettelyt 30Keskuslukituksen lukitseminen / avaaminen 33Ovet 35Yleisiä suosituksia liukuovista 36
Takakattoluukku 37Hälytys 38Sähkötoimiset ikkunat 40Kääntyvät takaoven ikkunat 41
3Ergonomia ja mukavuus
Yleisiä suosituksia istuimista 42Etuistuimet 42Ohjauspyörän säätö 45
Peilit 45
Kaksipaikkainen etumatkustajan istuin 46Takaistuin 48Sisäpuoliset varusteet 49Extenso-matkustamo 54Miehistöohjaamo 56Lämmitys ja tuuletus 60Lämmitys 61Käsisäätöinen ilmastointi 61Kaksialueinen automaatti-ilmastointi 62Tuulilasin huurteenpoisto - lämmitys 64Takalasin ja/tai sivupeilien lämmitys 65Lisälämmitys-/tuuletusjärjestelmä 66
4Valaistus ja näkyvyys
Valokatkaisin 70Suuntavilkut 71Ajovalojen automaattinen toiminta 71Huomiovalot / seisontavalot 72Seisontavalot 72Automaattinen ajovalojen vaihto 73Ajovalojen korkeudensäätö 74Pyyhkimien katkaisin 74
Pyyhkimensulan vaihtaminen 77Automaattipyyhintä 77
5Turvallisuus
Yleiset turvallisuusohjeet 79Hätäpuhelu tai tiepalvelukutsu 80Varoitusvilkut 82Äänitorvi 82Ajonvakautusjärjestelmä (ESC) 82
Edistyksellinen luistonestojärjestelmä 85Alamäkiavustin 86Turvavyöt 87Turvatyynyt 89Turvaistuimet 92Etumatkustajan turvatyynyn poiskytkentä 95Käsikäyttöinen lapsilukko 98Sähköinen lapsilukko 98
6Ajaminen
Ajamissuosituksia 100Moottorin käynnistys/pysäytys 102Käsikäyttöinen seisontajarru 105Sähköinen seisontajarru 106Mäkilähtöavustin 1095-vaihteinen käsivaihteisto 1096-vaihteinen käsivaihteisto 11 0Automaattivaihteisto 11 0Vaihtamisopastin 11 4Stop & Start 11 4Rengaspaineiden valvontajärjestelmä 11 6Tuulilasinäyttö 11 8
Ajo- ja käsittelyaputoiminnot - Yleiset suositukset 11 9Nopeusrajoitusmerkkien tunnistus 121Nopeusrajoitin 125Vakionopeussäädin - erityiset suositukset 127Ohjelmoitava vakionopeudensäädin 127Dynaaminen vakionopeussäädin 130Nopeuksien tallentaminen muistiin 133Aktiivinen jarruavustin ja Törmäysvaarahälytin
ja älykäs hätäjarrutusavustus 134
Page 3 of 272
3

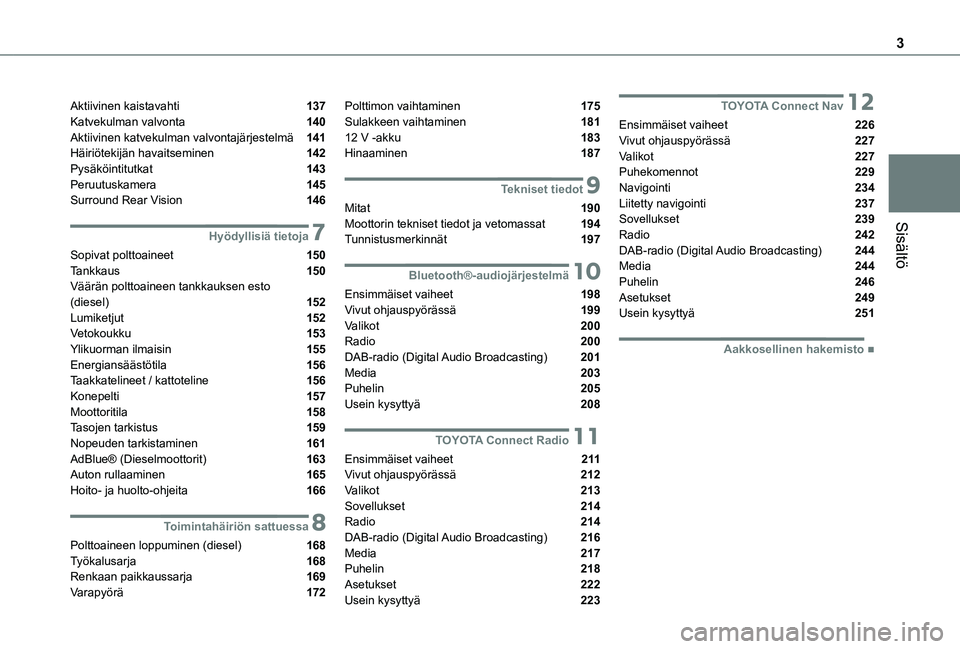

Sisältö
Aktiivinen kaistavahti 137Katvekulman valvonta 140Aktiivinen katvekulman valvontajärjestelmä 141Häiriötekijän havaitseminen 142Pysäköintitutkat 143Peruutuskamera 145Surround Rear Vision 146
7Hyödyllisiä tietoja
Sopivat polttoaineet 150Tankkaus 150Väärän polttoaineen tankkauksen esto (diesel) 152Lumiketjut 152Vetokoukku 153Ylikuorman ilmaisin 155Energiansäästötila 156Taakkatelineet / kattoteline 156Konepelti 157Moottoritila 158Tasojen tarkistus 159Nopeuden tarkistaminen 161
AdBlue® (Dieselmoottorit) 163Auton rullaaminen 165Hoito- ja huolto-ohjeita 166
8Toimintahäiriön sattuessa
Polttoaineen loppuminen (diesel) 168Työkalusarja 168Renkaan paikkaussarja 169Varapyörä 172
Polttimon vaihtaminen 175Sulakkeen vaihtaminen 18112 V -akku 183Hinaaminen 187
9Tekniset tiedot
Mitat 190Moottorin tekniset tiedot ja vetomassat 194Tunnistusmerkinnät 197
10Bluetooth®-audiojärjestelmä
Ensimmäiset vaiheet 198Vivut ohjauspyörässä 199Valikot 200Radio 200DAB-radio (Digital Audio Broadcasting) 201Media 203Puhelin 205Usein kysyttyä 208
11TOYOTA Connect Radio
Ensimmäiset vaiheet 2 11Vivut ohjauspyörässä 212Valikot 213Sovellukset 214Radio 214DAB-radio (Digital Audio Broadcasting) 216Media 217Puhelin 218Asetukset 222
Usein kysyttyä 223
12TOYOTA Connect Nav
Ensimmäiset vaiheet 226Vivut ohjauspyörässä 227Valikot 227Puhekomennot 229Navigointi 234Liitetty navigointi 237Sovellukset 239Radio 242DAB-radio (Digital Audio Broadcasting) 244Media 244Puhelin 246Asetukset 249Usein kysyttyä 251
■Aakkosellinen hakemisto
Page 4 of 272
4

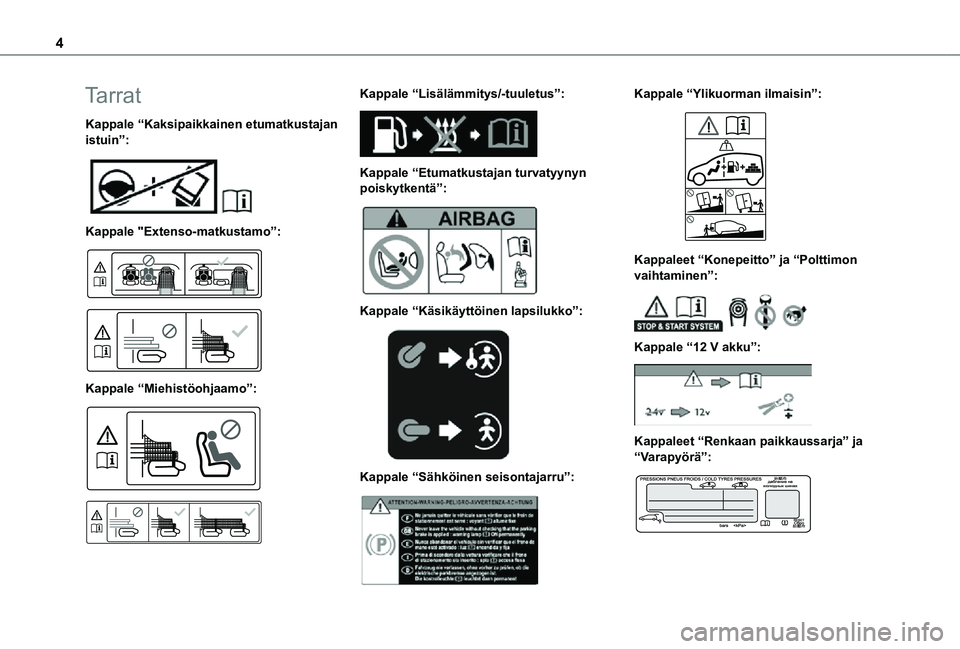

Tarrat
Kappale “Kaksipaikkainen etumatkustajan istuin”:
Kappale "Extenso-matkustamo”:
Kappale “Miehistöohjaamo”:
Kappale “Lisälämmitys/-tuuletus”:
Kappale “Etumatkustajan turvatyynyn poiskytkentä”:
Kappale “Käsikäyttöinen lapsilukko”:
Kappale “Sähköinen seisontajarru”:
Kappale “Ylikuorman ilmaisin”:
Kappaleet “Konepeitto” ja “Polttimon vaihtaminen”:
Kappale “12 V akku”:
Kappaleet “Renkaan paikkaussarja” ja “Varapyörä”:
Page 5 of 272
5

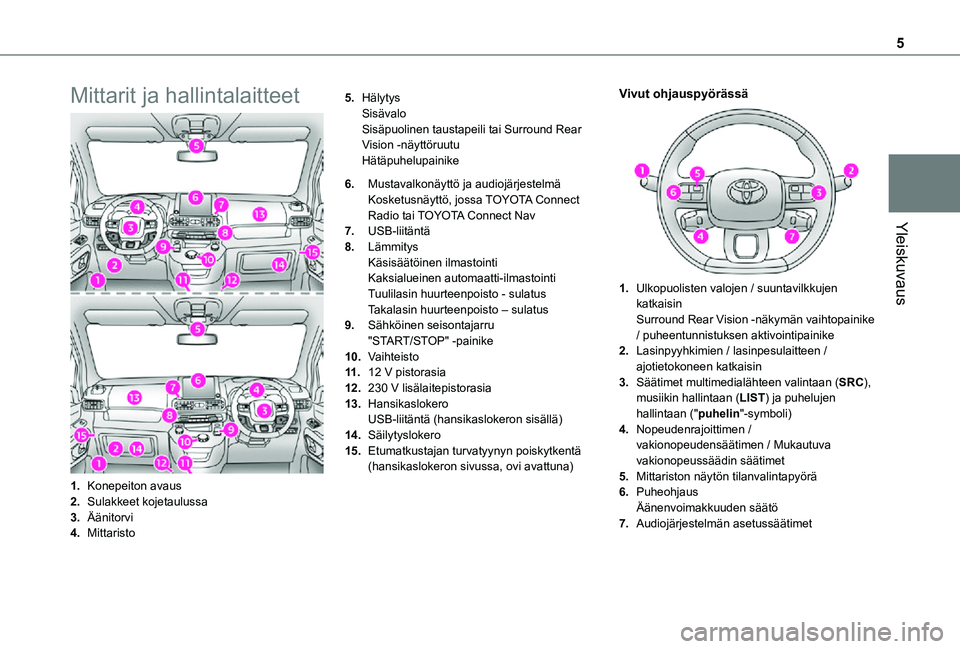

Yleiskuvaus
Mittarit ja hallintalaitteet
1.Konepeiton avaus
2.Sulakkeet kojetaulussa
3.Äänitorvi
4.Mittaristo
5.HälytysSisävaloSisäpuolinen taustapeili tai Surround Rear Vision -näyttöruutuHätäpuhelupainike
6.Mustavalkonäyttö ja audiojärjestelmäKosketusnäyttö, jossa TOYOTA Connect Radio tai TOYOTA Connect Nav
7.USB-liitäntä
8.LämmitysKäsisäätöinen ilmastointiKaksialueinen automaatti-ilmastointiTuulilasin huurteenpoisto - sulatusTakalasin huurteenpoisto – sulatus
9.Sähköinen seisontajarru"START/STOP" -painike
10.Vaihteisto
11 .12 V pistorasia
12.230 V lisälaitepistorasia
13.HansikaslokeroUSB-liitäntä (hansikaslokeron sisällä)
14.Säilytyslokero
15.Etumatkustajan turvatyynyn poiskytkentä (hansikaslokeron sivussa, ovi avattuna)
Vivut ohjauspyörässä
1.Ulkopuolisten valojen / suuntavilkkujen katkaisinSurround Rear Vision -näkymän vaihtopainike / puheentunnistuksen aktivointipainike
2.Lasinpyyhkimien / lasinpesulaitteen / ajotietokoneen katkaisin
3.Säätimet multimedialähteen valintaan (SRC), musiikin hallintaan (LIST) ja puhelujen hallintaan ("puhelin"-symboli)
4.Nopeudenrajoittimen /
vakionopeudensäätimen / Mukautuva vakionopeussäädin säätimet
5.Mittariston näytön tilanvalintapyörä
6.PuheohjausÄänenvoimakkuuden säätö
7.Audiojärjestelmän asetussäätimet
Page 6 of 272
6

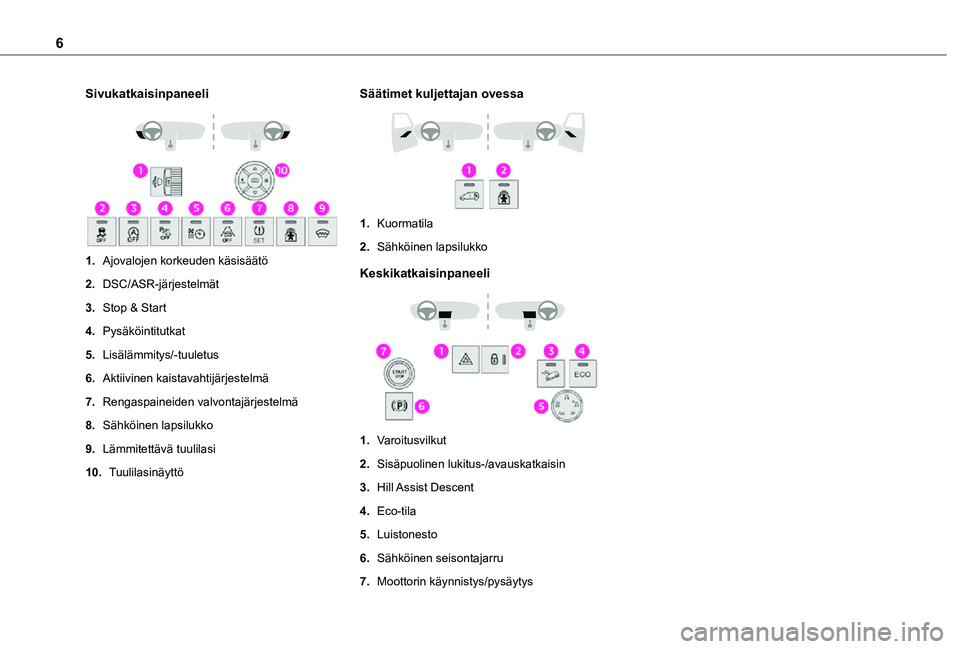

Sivukatkaisinpaneeli
1.Ajovalojen korkeuden käsisäätö
2.DSC/ASR-järjestelmät
3.Stop & Start
4.Pysäköintitutkat
5.Lisälämmitys/-tuuletus
6.Aktiivinen kaistavahtijärjestelmä
7.Rengaspaineiden valvontajärjestelmä
8.Sähköinen lapsilukko
9.Lämmitettävä tuulilasi
10.Tuulilasinäyttö
Säätimet kuljettajan ovessa
1.Kuormatila
2.Sähköinen lapsilukko
Keskikatkaisinpaneeli
1.Varoitusvilkut
2.Sisäpuolinen lukitus-/avauskatkaisin
3.Hill Assist Descent
4.Eco-tila
5.Luistonesto
6.Sähköinen seisontajarru
7.Moottorin käynnistys/pysäytys
Page 7 of 272
7

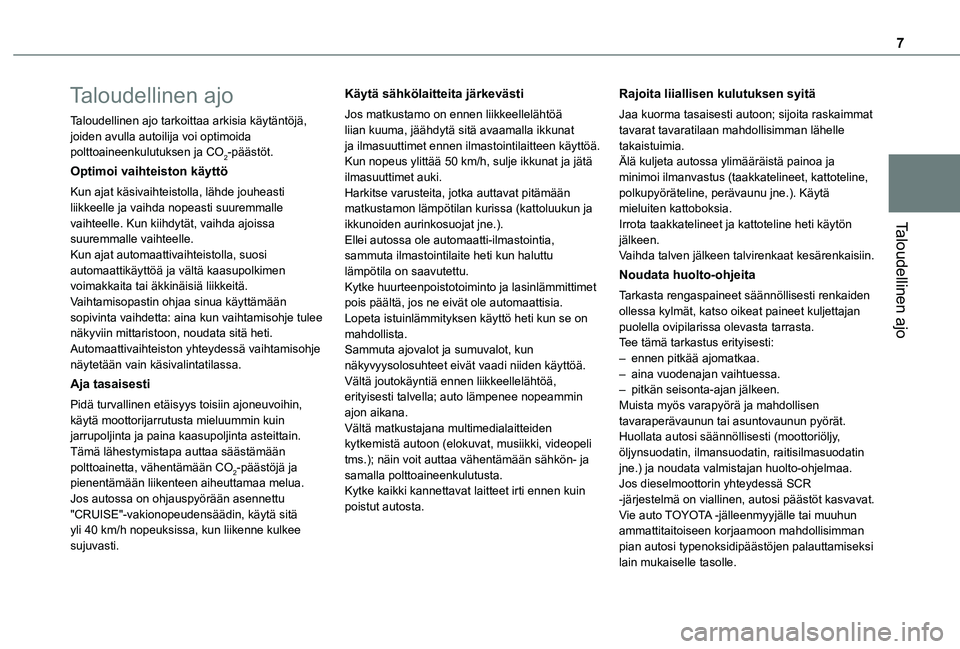

Taloudellinen ajo
Taloudellinen ajo
Taloudellinen ajo tarkoittaa arkisia käytäntöjä, joiden avulla autoilija voi optimoida polttoaineenkulutuksen ja CO2-päästöt.
Optimoi vaihteiston käyttö
Kun ajat käsivaihteistolla, lähde jouheasti liikkeelle ja vaihda nopeasti suuremmalle vaihteelle. Kun kiihdytät, vaihda ajoissa suuremmalle vaihteelle.Kun ajat automaattivaihteistolla, suosi automaattikäyttöä ja vältä kaasupolkimen voimakkaita tai äkkinäisiä liikkeitä.Vaihtamisopastin ohjaa sinua käyttämään sopivinta vaihdetta: aina kun vaihtamisohje tulee näkyviin mittaristoon, noudata sitä heti.Automaattivaihteiston yhteydessä vaihtamisohje näytetään vain käsivalintatilassa.
Aja tasaisesti
Pidä turvallinen etäisyys toisiin ajoneuvoihin, käytä moottorijarrutusta mieluummin kuin jarrupoljinta ja paina kaasupoljinta asteittain.
Tämä lähestymistapa auttaa säästämään polttoainetta, vähentämään CO2-päästöjä ja pienentämään liikenteen aiheuttamaa melua.Jos autossa on ohjauspyörään asennettu "CRUISE"-vakionopeudensäädin, käytä sitä yli 40 km/h nopeuksissa, kun liikenne kulkee sujuvasti.
Käytä sähkölaitteita järkevästi
Jos matkustamo on ennen liikkeellelähtöä liian kuuma, jäähdytä sitä avaamalla ikkunat ja ilmasuuttimet ennen ilmastointilaitteen käyttöä.Kun nopeus ylittää 50 km/h, sulje ikkunat ja jätä ilmasuuttimet auki.Harkitse varusteita, jotka auttavat pitämään matkustamon lämpötilan kurissa (kattoluukun ja ikkunoiden aurinkosuojat jne.).Ellei autossa ole automaatti-ilmastointia, sammuta ilmastointilaite heti kun haluttu lämpötila on saavutettu.Kytke huurteenpoistotoiminto ja lasinlämmittimet pois päältä, jos ne eivät ole automaattisia.Lopeta istuinlämmityksen käyttö heti kun se on mahdollista.Sammuta ajovalot ja sumuvalot, kun näkyvyysolosuhteet eivät vaadi niiden käyttöä.Vältä joutokäyntiä ennen liikkeellelähtöä, erityisesti talvella; auto lämpenee nopeammin ajon aikana.Vältä matkustajana multimedialaitteiden kytkemistä autoon (elokuvat, musiikki, videopeli
tms.); näin voit auttaa vähentämään sähkön- ja samalla polttoaineenkulutusta.Kytke kaikki kannettavat laitteet irti ennen kuin poistut autosta.
Rajoita liiallisen kulutuksen syitä
Jaa kuorma tasaisesti autoon; sijoita raskaimmat tavarat tavaratilaan mahdollisimman lähelle takaistuimia.Älä kuljeta autossa ylimääräistä painoa ja minimoi ilmanvastus (taakkatelineet, kattoteline, polkupyöräteline, perävaunu jne.). Käytä mieluiten kattoboksia.Irrota taakkatelineet ja kattoteline heti käytön jälkeen.Vaihda talven jälkeen talvirenkaat kesärenkaisiin.
Noudata huolto-ohjeita
Tarkasta rengaspaineet säännöllisesti renkaiden ollessa kylmät, katso oikeat paineet kuljettajan puolella ovipilarissa olevasta tarrasta.Tee tämä tarkastus erityisesti:– ennen pitkää ajomatkaa.– aina vuodenajan vaihtuessa.– pitkän seisonta-ajan jälkeen.Muista myös varapyörä ja mahdollisen tavaraperävaunun tai asuntovaunun pyörät.Huollata autosi säännöllisesti (moottoriöljy,
öljynsuodatin, ilmansuodatin, raitisilmasuodatin jne.) ja noudata valmistajan huolto-ohjelmaa.Jos dieselmoottorin yhteydessä SCR -järjestelmä on viallinen, autosi päästöt kasvavat. Vie auto TOYOTA -jälleenmyyjälle tai muuhun ammattitaitoiseen korjaamoon mahdollisimman pian autosi typenoksidipäästöjen palauttamiseksi lain mukaiselle tasolle.
Page 8 of 272
8

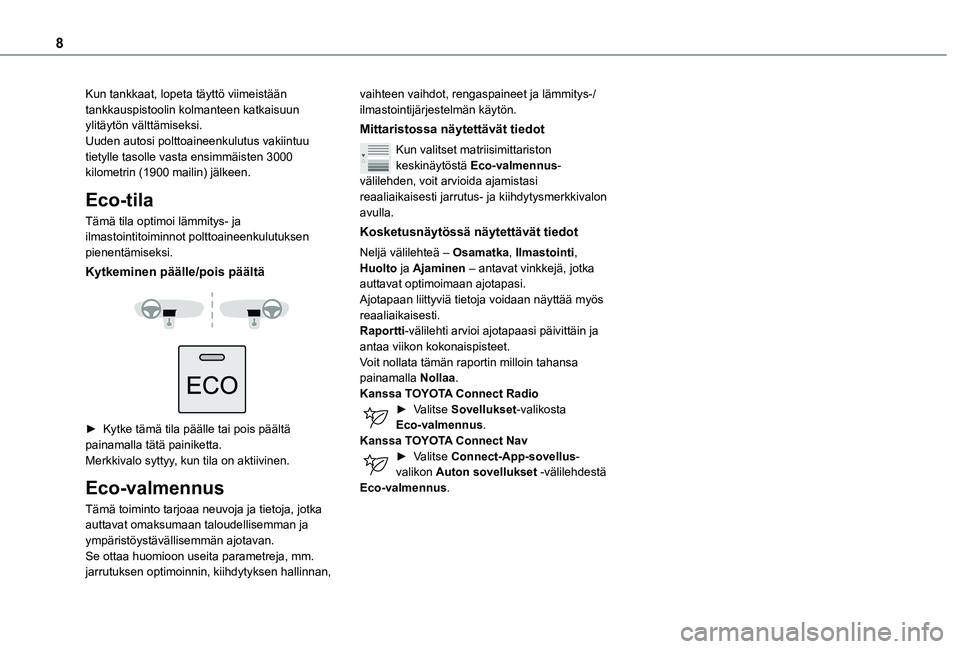

Kun tankkaat, lopeta täyttö viimeistään tankkauspistoolin kolmanteen katkaisuun ylitäytön välttämiseksi.Uuden autosi polttoaineenkulutus vakiintuu tietylle tasolle vasta ensimmäisten 3000 kilometrin (1900 mailin) jälkeen.
Eco-tila
Tämä tila optimoi lämmitys- ja ilmastointitoiminnot polttoaineenkulutuksen pienentämiseksi.
Kytkeminen päälle/pois päältä
► Kytke tämä tila päälle tai pois päältä painamalla tätä painiketta.Merkkivalo syttyy, kun tila on aktiivinen.
Eco-valmennus
Tämä toiminto tarjoaa neuvoja ja tietoja, jotka auttavat omaksumaan taloudellisemman ja ympäristöystävällisemmän ajotavan.Se ottaa huomioon useita parametreja, mm. jarrutuksen optimoinnin, kiihdytyksen hallinnan,
vaihteen vaihdot, rengaspaineet ja lämmitys-/ilmastointijärjestelmän käytön.
Mittaristossa näytettävät tiedot
Kun valitset matriisimittariston keskinäytöstä Eco-valmennus-välilehden, voit arvioida ajamistasi reaaliaikaisesti jarrutus- ja kiihdytysmerkkivalon avulla.
Kosketusnäytössä näytettävät tiedot
Neljä välilehteä – Osamatka, Ilmastointi, Huolto ja Ajaminen – antavat vinkkejä, jotka auttavat optimoimaan ajotapasi.Ajotapaan liittyviä tietoja voidaan näyttää myös reaaliaikaisesti.Raportti-välilehti arvioi ajotapaasi päivittäin ja antaa viikon kokonaispisteet.Voit nollata tämän raportin milloin tahansa painamalla Nollaa.Kanssa TOYOTA Connect Radio► Valitse Sovellukset-valikosta Eco-valmennus.Kanssa TOYOTA Connect Nav
► Valitse Connect-App-sovellus-valikon Auton sovellukset -välilehdestä Eco-valmennus.
Page 9 of 272
9

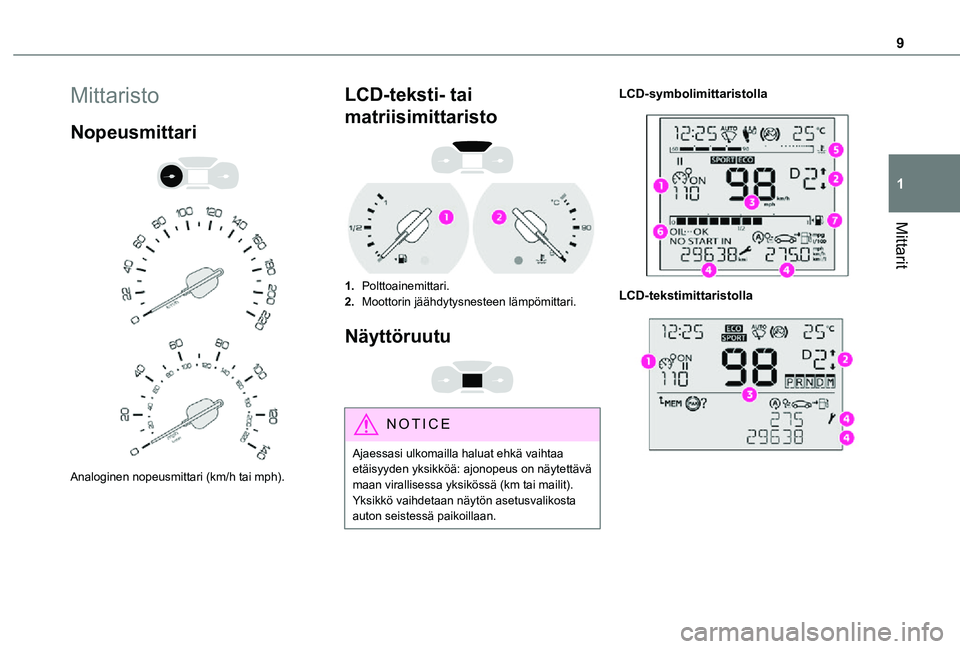

Mittarit
1
Mittaristo
Nopeusmittari
Analoginen nopeusmittari (km/h tai mph).
LCD-teksti- tai
matriisimittaristo
1.Polttoainemittari.
2.Moottorin jäähdytysnesteen lämpömittari.
Näyttöruutu
NOTIC E
Ajaessasi ulkomailla haluat ehkä vaihtaa etäisyyden yksikköä: ajonopeus on näytettävä maan virallisessa yksikössä (km tai mailit). Yksikkö vaihdetaan näytön asetusvalikosta auton seistessä paikoillaan.
LCD-symbolimittaristolla
LCD-tekstimittaristolla
Page 10 of 272
10

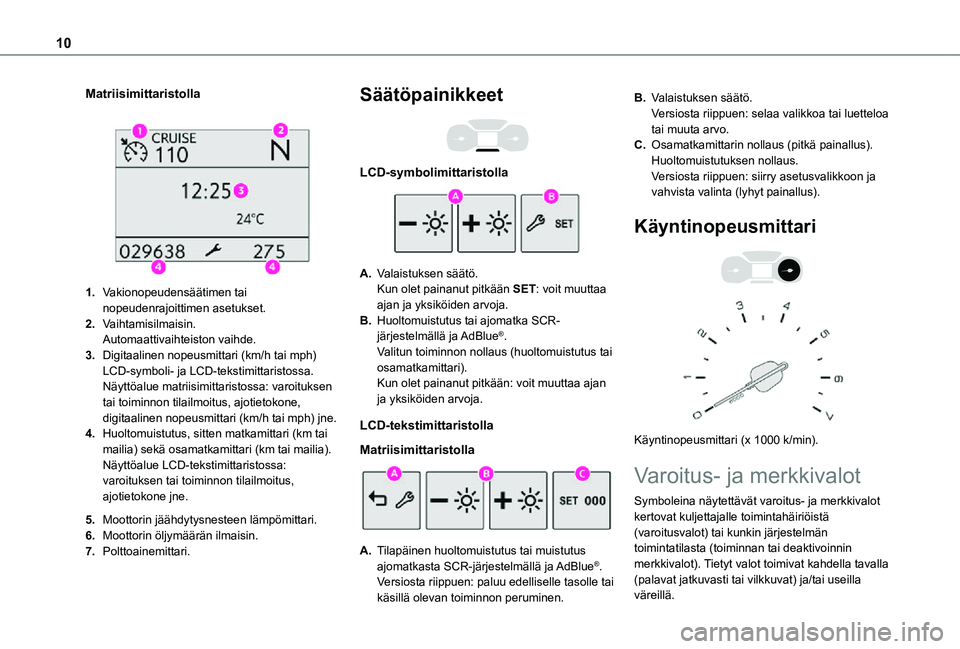

Matriisimittaristolla
1.Vakionopeudensäätimen tai nopeudenrajoittimen asetukset.
2.Vaihtamisilmaisin.Automaattivaihteiston vaihde.
3.Digitaalinen nopeusmittari (km/h tai mph) LCD-symboli- ja LCD-tekstimittaristossa.Näyttöalue matriisimittaristossa: varoituksen tai toiminnon tilailmoitus, ajotietokone, digitaalinen nopeusmittari (km/h tai mph) jne.
4.Huoltomuistutus, sitten matkamittari (km tai mailia) sekä osamatkamittari (km tai mailia).Näyttöalue LCD-tekstimittaristossa: varoituksen tai toiminnon tilailmoitus, ajotietokone jne.
5.Moottorin jäähdytysnesteen lämpömittari.
6.Moottorin öljymäärän ilmaisin.
7.Polttoainemittari.
Säätöpainikkeet
LCD-symbolimittaristolla
A.Valaistuksen säätö.Kun olet painanut pitkään SET: voit muuttaa ajan ja yksiköiden arvoja.
B.Huoltomuistutus tai ajomatka SCR-järjestelmällä ja AdBlue®.Valitun toiminnon nollaus (huoltomuistutus tai osamatkamittari).Kun olet painanut pitkään: voit muuttaa ajan ja yksiköiden arvoja.
LCD-tekstimittaristolla
Matriisimittaristolla
A.Tilapäinen huoltomuistutus tai muistutus ajomatkasta SCR-järjestelmällä ja AdBlue®.Versiosta riippuen: paluu edelliselle tasolle tai
käsillä olevan toiminnon peruminen.
B.Valaistuksen säätö.Versiosta riippuen: selaa valikkoa tai luetteloa tai muuta arvo.
C.Osamatkamittarin nollaus (pitkä painallus).Huoltomuistutuksen nollaus.Versiosta riippuen: siirry asetusvalikkoon ja vahvista valinta (lyhyt painallus).
Käyntinopeusmittari
Käyntinopeusmittari (x 1000 k/min).
Varoitus- ja merkkivalot
Symboleina näytettävät varoitus- ja merkkivalot kertovat kuljettajalle toimintahäiriöistä (varoitusvalot) tai kunkin järjestelmän toimintatilasta (toiminnan tai deaktivoinnin merkkivalot). Tietyt valot toimivat kahdella tavalla (palavat jatkuvasti tai vilkkuvat) ja/tai useilla
väreillä.
