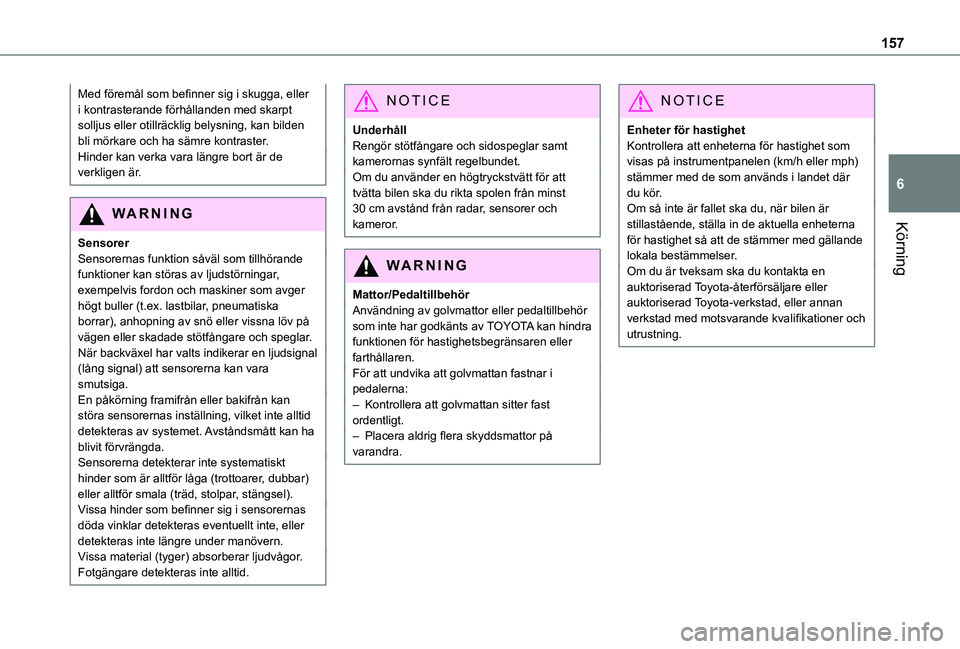

157
Körning
6
Med föremål som befinner sig i skugga, eller i kontrasterande förhållanden med skarpt solljus eller otillräcklig belysning, kan bilden bli mörkare och ha sämre kontraster.Hinder kan verka vara längre bort är de verkligen är.
WARNI NG
SensorerSensorernas funktion såväl som tillhörande funktioner kan störas av ljudstörningar, exempelvis fordon och maskiner som avger högt buller (t.ex. lastbilar, pneumatiska borrar), anhopning av snö eller vissna löv på vägen eller skadade stötfångare och speglar.När backväxel har valts indikerar en ljudsignal (lång signal) att sensorerna kan vara smutsiga.En påkörning framifrån eller bakifrån kan störa sensorernas inställning, vilket inte alltid detekteras av systemet. Avståndsmått kan ha
blivit förvrängda.Sensorerna detekterar inte systematiskt hinder som är alltför låga (trottoarer, dubbar) eller alltför smala (träd, stolpar, stängsel).Vissa hinder som befinner sig i sensorernas döda vinklar detekteras eventuellt inte, eller detekteras inte längre under manövern.Vissa material (tyger) absorberar ljudvågor. Fotgängare detekteras inte alltid.
NOTIC E
UnderhållRengör stötfångare och sidospeglar samt kamerornas synfält regelbundet.Om du använder en högtryckstvätt för att tvätta bilen ska du rikta spolen från minst 30 cm avstånd från radar, sensorer och kameror.
WARNI NG
Mattor/PedaltillbehörAnvändning av golvmattor eller pedaltillbehör som inte har godkänts av TOYOTA kan hindra funktionen för hastighetsbegränsaren eller farthållaren.För att undvika att golvmattan fastnar i pedalerna:– Kontrollera att golvmattan sitter fast ordentligt.– Placera aldrig flera skyddsmattor på
varandra.
NOTIC E
Enheter för hastighetKontrollera att enheterna för hastighet som visas på instrumentpanelen (km/h eller mph) stämmer med de som används i landet där du kör.Om så inte är fallet ska du, när bilen är stillastående, ställa in de aktuella enheterna för hastighet så att de stämmer med gällande lokala bestämmelser.Om du är tveksam ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.

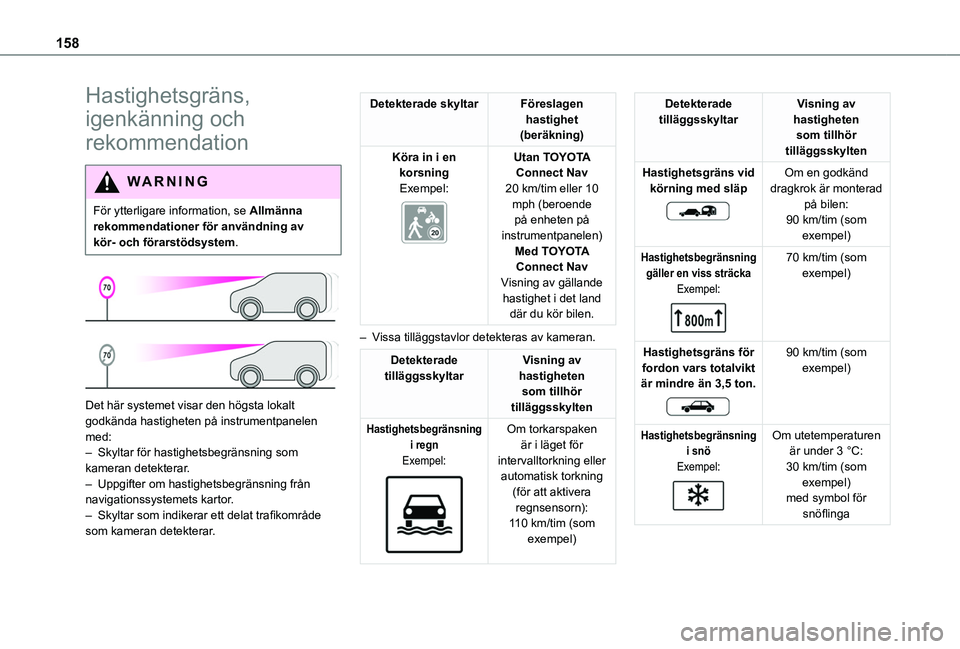

158
Hastighetsgräns,
igenkänning och
rekommendation
WARNI NG
För ytterligare information, se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Det här systemet visar den högsta lokalt godkända hastigheten på instrumentpanelen med:– Skyltar för hastighetsbegränsning som kameran detekterar.– Uppgifter om hastighetsbegränsning från navigationssystemets kartor.– Skyltar som indikerar ett delat trafikområde som kameran detekterar.
Detekterade skyltarFöreslagen hastighet (beräkning)
Köra in i en korsningExempel:

Utan TOYOTA Connect Nav20 km/tim eller 10 mph (beroende på enheten på instrumentpanelen)
Med TOYOTA Connect NavVisning av gällande hastighet i det land där du kör bilen.
– Vissa tilläggstavlor detekteras av kameran.
Detekterade tilläggsskyltarVisning av hastigheten som tillhör tilläggsskylten
Hastighetsbegränsning i regnExempel:

Om torkarspaken är i läget för intervalltorkning eller automatisk torkning (för att aktivera regnsensorn):110 km/tim (som exempel)
Detekterade tilläggsskyltarVisning av hastigheten som tillhör tilläggsskylten
Hastighetsgräns vid körning med släp

Om en godkänd dragkrok är monterad på bilen:90 km/tim (som exempel)
Hastighetsbegränsning gäller en viss sträckaExempel:

70 km/tim (som exempel)
Hastighetsgräns för fordon vars totalvikt är mindre än 3,5 ton.

90 km/tim (som exempel)
Hastighetsbegränsning i snöExempel:

Om utetemperaturen är under 3 °C:30 km/tim (som exempel)med symbol för snöflinga

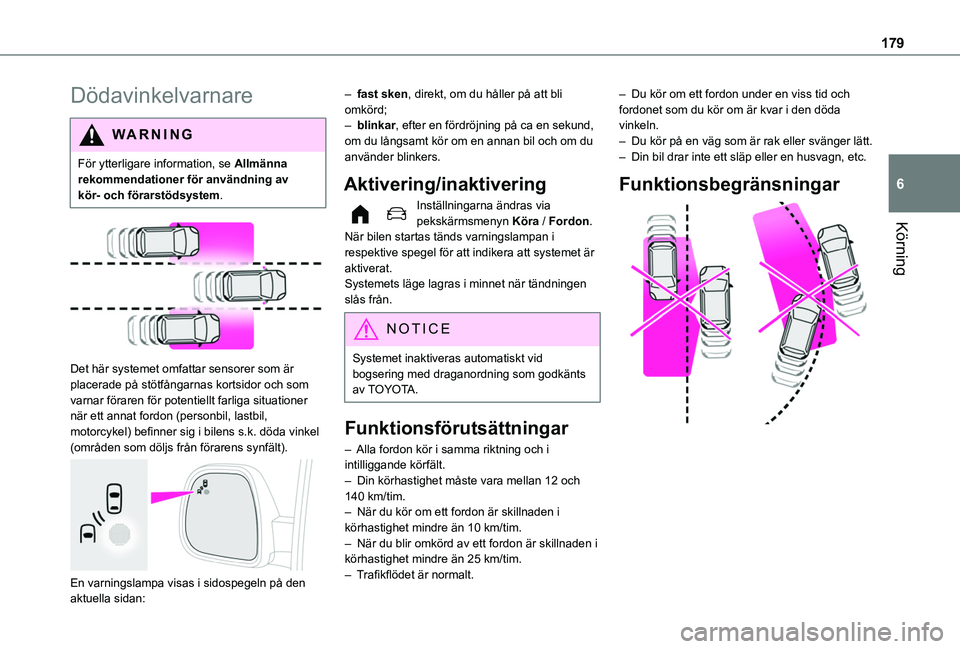

179
Körning
6
Dödavinkelvarnare
WARNI NG
För ytterligare information, se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Det här systemet omfattar sensorer som är placerade på stötfångarnas kortsidor och som varnar föraren för potentiellt farliga situationer när ett annat fordon (personbil, lastbil, motorcykel) befinner sig i bilens s.k. döda vinkel
(områden som döljs från förarens synfält).

En varningslampa visas i sidospegeln på den aktuella sidan:
– fast sken, direkt, om du håller på att bli omkörd;– blinkar, efter en fördröjning på ca en sekund, om du långsamt kör om en annan bil och om du använder blinkers.
Aktivering/inaktivering
Inställningarna ändras via pekskärmsmenyn Köra / Fordon.När bilen startas tänds varningslampan i respektive spegel för att indikera att systemet är aktiverat.Systemets läge lagras i minnet när tändningen slås från.
NOTIC E
Systemet inaktiveras automatiskt vid bogsering med draganordning som godkänts av TOYOTA.
Funktionsförutsättningar
– Alla fordon kör i samma riktning och i intilliggande körfält.– Din körhastighet måste vara mellan 12 och 140 km/tim.– När du kör om ett fordon är skillnaden i körhastighet mindre än 10 km/tim. – När du blir omkörd av ett fordon är skillnaden i körhastighet mindre än 25 km/tim. – Trafikflödet är normalt.
– Du kör om ett fordon under en viss tid och fordonet som du kör om är kvar i den döda vinkeln.– Du kör på en väg som är rak eller svänger lätt.– Din bil drar inte ett släp eller en husvagn, etc.
Funktionsbegränsningar

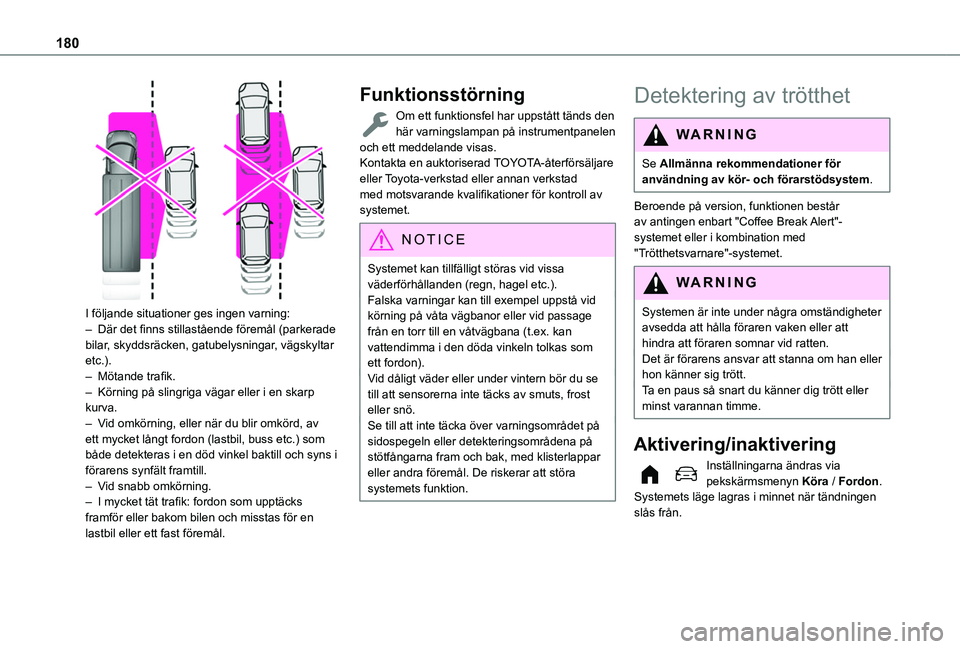

180

I följande situationer ges ingen varning:– Där det finns stillastående föremål (parkerade bilar, skyddsräcken, gatubelysningar, vägskyltar etc.).– Mötande trafik.– Körning på slingriga vägar eller i en skarp kurva.– Vid omkörning, eller när du blir omkörd, av ett mycket långt fordon (lastbil, buss etc.) som både detekteras i en död vinkel baktill och syns i förarens synfält framtill.– Vid snabb omkörning.– I mycket tät trafik: fordon som upptäcks framför eller bakom bilen och misstas för en lastbil eller ett fast föremål.
Funktionsstörning
Om ett funktionsfel har uppstått tänds den här varningslampan på instrumentpanelen och ett meddelande visas.Kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer för kontroll av systemet.
NOTIC E
Systemet kan tillfälligt störas vid vissa väderförhållanden (regn, hagel etc.).Falska varningar kan till exempel uppstå vid körning på våta vägbanor eller vid passage från en torr till en våtvägbana (t.ex. kan vattendimma i den döda vinkeln tolkas som ett fordon).Vid dåligt väder eller under vintern bör du se till att sensorerna inte täcks av smuts, frost eller snö.Se till att inte täcka över varningsområdet på sidospegeln eller detekteringsområdena på stötfångarna fram och bak, med klisterlappar eller andra föremål. De riskerar att störa systemets funktion.
Detektering av trötthet
WARNI NG
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.
Beroende på version, funktionen består av antingen enbart "Coffee Break Alert"-systemet eller i kombination med
"Trötthetsvarnare"-systemet.
WARNI NG
Systemen är inte under några omständigheter avsedda att hålla föraren vaken eller att hindra att föraren somnar vid ratten. Det är förarens ansvar att stanna om han eller hon känner sig trött.Ta en paus så snart du känner dig trött eller minst varannan timme.
Aktivering/inaktivering
Inställningarna ändras via pekskärmsmenyn Köra / Fordon.Systemets läge lagras i minnet när tändningen slås från.

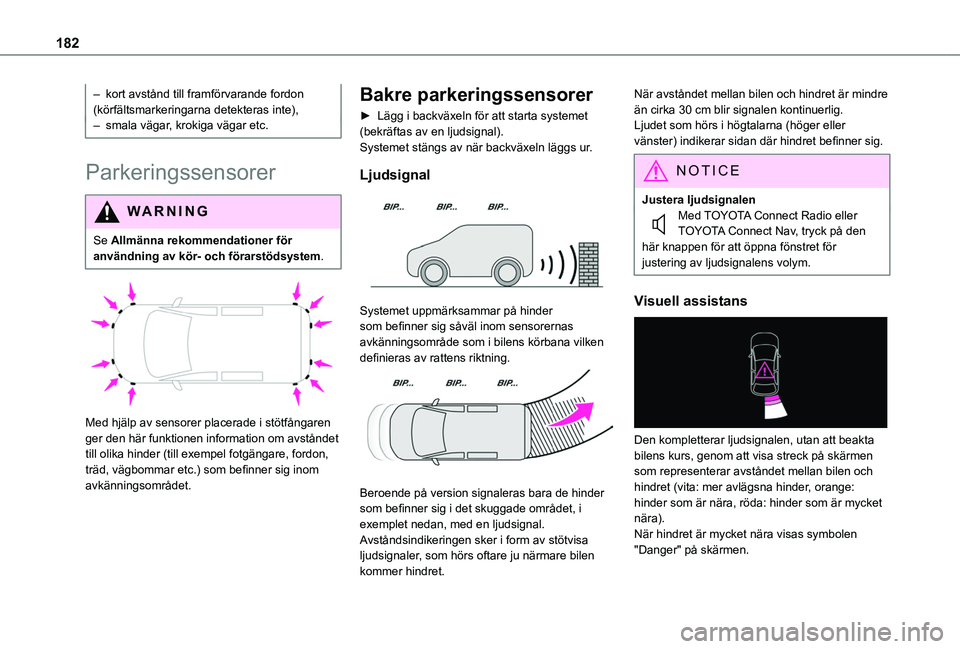

182
– kort avstånd till framförvarande fordon (körfältsmarkeringarna detekteras inte),– smala vägar, krokiga vägar etc.
Parkeringssensorer
WARNI NG
Se Allmänna rekommendationer för
användning av kör- och förarstödsystem.


Med hjälp av sensorer placerade i stötfångaren ger den här funktionen information om avståndet till olika hinder (till exempel fotgängare, fordon, träd, vägbommar etc.) som befinner sig inom avkänningsområdet.
Bakre parkeringssensorer
► Lägg i backväxeln för att starta systemet (bekräftas av en ljudsignal).Systemet stängs av när backväxeln läggs ur.
Ljudsignal

Systemet uppmärksammar på hinder som befinner sig såväl inom sensorernas avkänningsområde som i bilens körbana vilken definieras av rattens riktning.

Beroende på version signaleras bara de hinder som befinner sig i det skuggade området, i exemplet nedan, med en ljudsignal.Avståndsindikeringen sker i form av stötvisa ljudsignaler, som hörs oftare ju närmare bilen kommer hindret.
När avståndet mellan bilen och hindret är mindre än cirka 30 cm blir signalen kontinuerlig.Ljudet som hörs i högtalarna (höger eller vänster) indikerar sidan där hindret befinner sig.
NOTIC E
Justera ljudsignalenMed TOYOTA Connect Radio eller TOYOTA Connect Nav, tryck på den
här knappen för att öppna fönstret för justering av ljudsignalens volym.
Visuell assistans

Den kompletterar ljudsignalen, utan att beakta bilens kurs, genom att visa streck på skärmen som representerar avståndet mellan bilen och hindret (vita: mer avlägsna hinder, orange: hinder som är nära, röda: hinder som är mycket nära).När hindret är mycket nära visas symbolen "Danger" på skärmen.

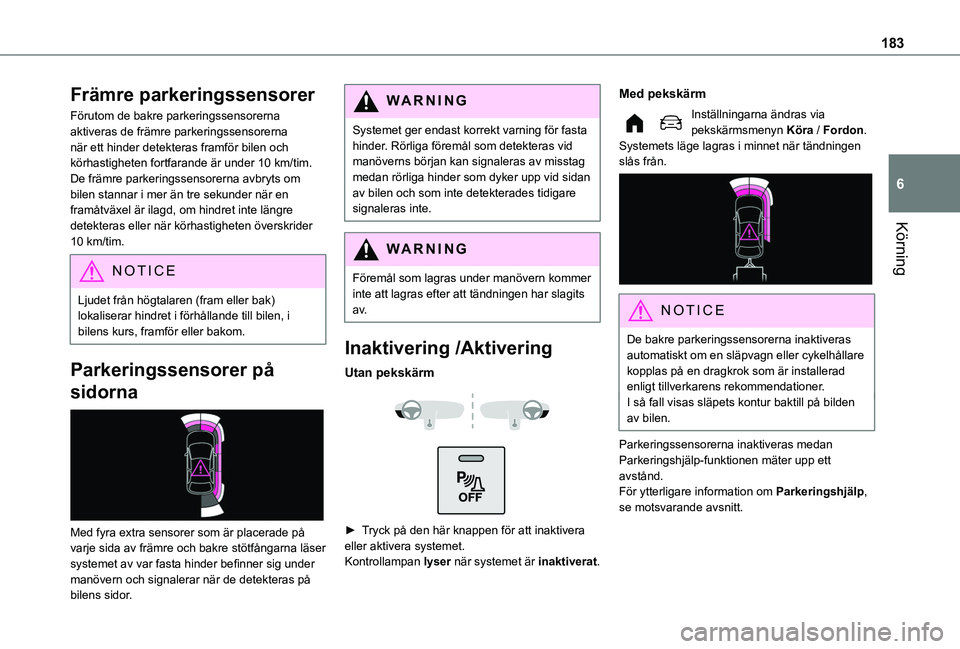

183
Körning
6
Främre parkeringssensorer
Förutom de bakre parkeringssensorerna aktiveras de främre parkeringssensorerna när ett hinder detekteras framför bilen och körhastigheten fortfarande är under 10 km/tim.De främre parkeringssensorerna avbryts om bilen stannar i mer än tre sekunder när en framåtväxel är ilagd, om hindret inte längre detekteras eller när körhastigheten överskrider 10 km/tim.
NOTIC E
Ljudet från högtalaren (fram eller bak) lokaliserar hindret i förhållande till bilen, i bilens kurs, framför eller bakom.
Parkeringssensorer på
sidorna

Med fyra extra sensorer som är placerade på varje sida av främre och bakre stötfångarna läser systemet av var fasta hinder befinner sig under manövern och signalerar när de detekteras på
bilens sidor.
WARNI NG
Systemet ger endast korrekt varning för fasta hinder. Rörliga föremål som detekteras vid manöverns början kan signaleras av misstag medan rörliga hinder som dyker upp vid sidan av bilen och som inte detekterades tidigare signaleras inte.
WARNI NG
Föremål som lagras under manövern kommer inte att lagras efter att tändningen har slagits a v.
Inaktivering /Aktivering
Utan pekskärm


► Tryck på den här knappen för att inaktivera
eller aktivera systemet.Kontrollampan lyser när systemet är inaktiverat.
Med pekskärm
Inställningarna ändras via pekskärmsmenyn Köra / Fordon.Systemets läge lagras i minnet när tändningen slås från.

NOTIC E
De bakre parkeringssensorerna inaktiveras automatiskt om en släpvagn eller cykelhållare kopplas på en dragkrok som är installerad enligt tillverkarens rekommendationer.I så fall visas släpets kontur baktill på bilden av bilen.
Parkeringssensorerna inaktiveras medan Parkeringshjälp-funktionen mäter upp ett avstånd.För ytterligare information om Parkeringshjälp, se motsvarande avsnitt.

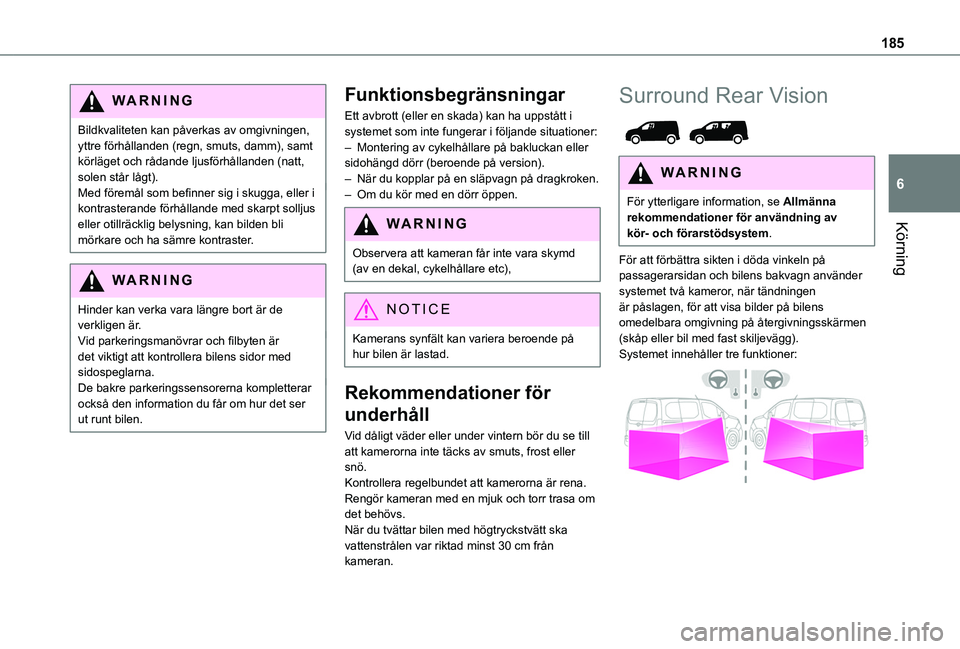

185
Körning
6
WARNI NG
Bildkvaliteten kan påverkas av omgivningen, yttre förhållanden (regn, smuts, damm), samt körläget och rådande ljusförhållanden (natt, solen står lågt).Med föremål som befinner sig i skugga, eller i kontrasterande förhållande med skarpt solljus eller otillräcklig belysning, kan bilden bli mörkare och ha sämre kontraster.
WARNI NG
Hinder kan verka vara längre bort är de verkligen är.Vid parkeringsmanövrar och filbyten är det viktigt att kontrollera bilens sidor med sidospeglarna.De bakre parkeringssensorerna kompletterar också den information du får om hur det ser ut runt bilen.
Funktionsbegränsningar
Ett avbrott (eller en skada) kan ha uppstått i systemet som inte fungerar i följande situationer:– Montering av cykelhållare på bakluckan eller sidohängd dörr (beroende på version).– När du kopplar på en släpvagn på dragkroken.– Om du kör med en dörr öppen.
WARNI NG
Observera att kameran får inte vara skymd (av en dekal, cykelhållare etc),
NOTIC E
Kamerans synfält kan variera beroende på hur bilen är lastad.
Rekommendationer för
underhåll
Vid dåligt väder eller under vintern bör du se till att kamerorna inte täcks av smuts, frost eller snö.Kontrollera regelbundet att kamerorna är rena.Rengör kameran med en mjuk och torr trasa om det behövs.När du tvättar bilen med högtryckstvätt ska
vattenstrålen var riktad minst 30 cm från kameran.
Surround Rear Vision

WARNI NG
För ytterligare information, se Allmänna rekommendationer för användning av kör- och förarstödsystem.
För att förbättra sikten i döda vinkeln på passagerarsidan och bilens bakvagn använder systemet två kameror, när tändningen är påslagen, för att visa bilder på bilens omedelbara omgivning på återgivningsskärmen (skåp eller bil med fast skiljevägg).Systemet innehåller tre funktioner:

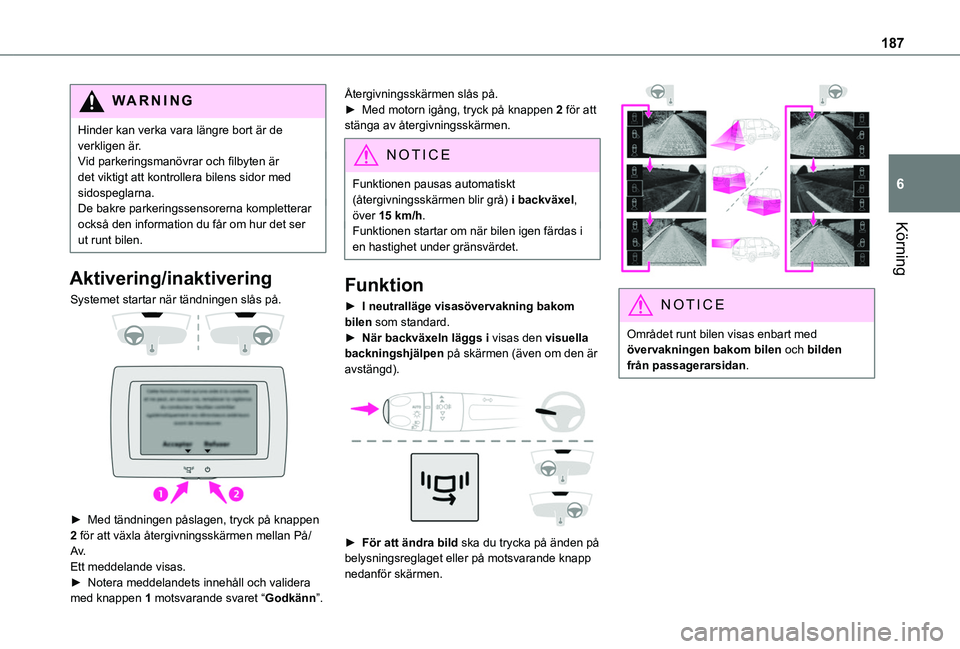

187
Körning
6
WARNI NG
Hinder kan verka vara längre bort är de verkligen är.Vid parkeringsmanövrar och filbyten är det viktigt att kontrollera bilens sidor med sidospeglarna.De bakre parkeringssensorerna kompletterar också den information du får om hur det ser ut runt bilen.
Aktivering/inaktivering
Systemet startar när tändningen slås på.


► Med tändningen påslagen, tryck på knappen 2 för att växla återgivningsskärmen mellan På/
A v.Ett meddelande visas.► Notera meddelandets innehåll och validera med knappen 1 motsvarande svaret “Godkänn”.
Återgivningsskärmen slås på.► Med motorn igång, tryck på knappen 2 för att stänga av återgivningsskärmen.
NOTIC E
Funktionen pausas automatiskt (återgivningsskärmen blir grå) i backväxel, över 15 km/h.Funktionen startar om när bilen igen färdas i
en hastighet under gränsvärdet.
Funktion
► I neutralläge visasövervakning bakom bilen som standard.► När backväxeln läggs i visas den visuella backningshjälpen på skärmen (även om den är avstängd).

► För att ändra bild ska du trycka på änden på belysningsreglaget eller på motsvarande knapp nedanför skärmen.

NOTIC E
Området runt bilen visas enbart med övervakningen bakom bilen och bilden från passagerarsidan.

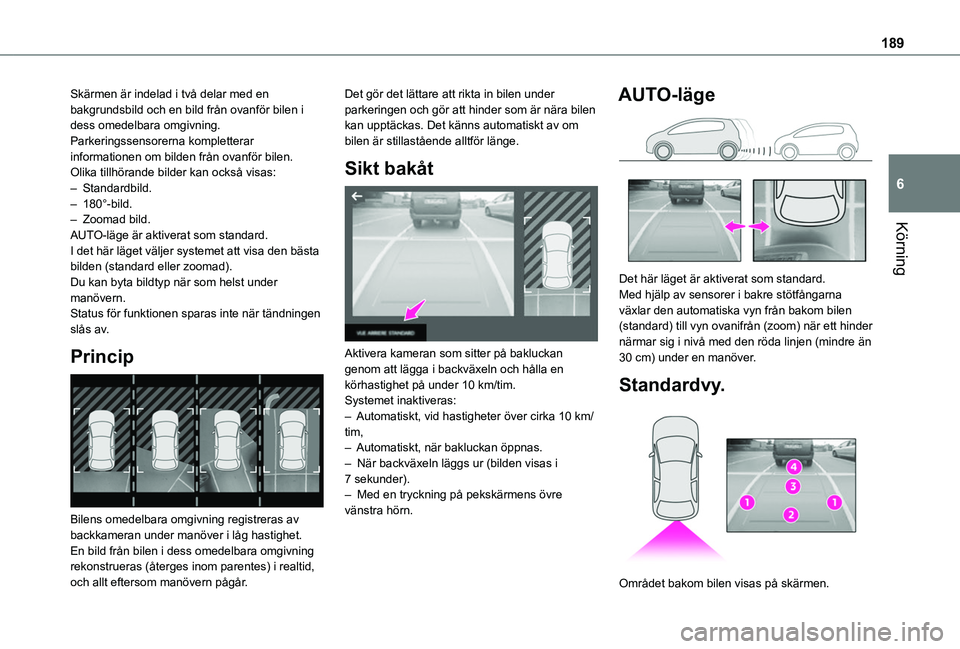

189
Körning
6
Skärmen är indelad i två delar med en bakgrundsbild och en bild från ovanför bilen i dess omedelbara omgivning.Parkeringssensorerna kompletterar informationen om bilden från ovanför bilen.Olika tillhörande bilder kan också visas:– Standardbild.– 180°-bild.– Zoomad bild.AUTO-läge är aktiverat som standard.I det här läget väljer systemet att visa den bästa bilden (standard eller zoomad).Du kan byta bildtyp när som helst under manövern.Status för funktionen sparas inte när tändningen slås av.
Princip

Bilens omedelbara omgivning registreras av backkameran under manöver i låg hastighet.
En bild från bilen i dess omedelbara omgivning rekonstrueras (återges inom parentes) i realtid, och allt eftersom manövern pågår.
Det gör det lättare att rikta in bilen under parkeringen och gör att hinder som är nära bilen kan upptäckas. Det känns automatiskt av om bilen är stillastående alltför länge.
Sikt bakåt

Aktivera kameran som sitter på bakluckan genom att lägga i backväxeln och hålla en körhastighet på under 10 km/tim.Systemet inaktiveras:– Automatiskt, vid hastigheter över cirka 10 km/tim,– Automatiskt, när bakluckan öppnas.– När backväxeln läggs ur (bilden visas i 7 sekunder).– Med en tryckning på pekskärmens övre vänstra hörn.
AUTO-läge

Det här läget är aktiverat som standard.Med hjälp av sensorer i bakre stötfångarna växlar den automatiska vyn från bakom bilen (standard) till vyn ovanifrån (zoom) när ett hinder närmar sig i nivå med den röda linjen (mindre än 30 cm) under en manöver.
Standardvy.

Området bakom bilen visas på skärmen.

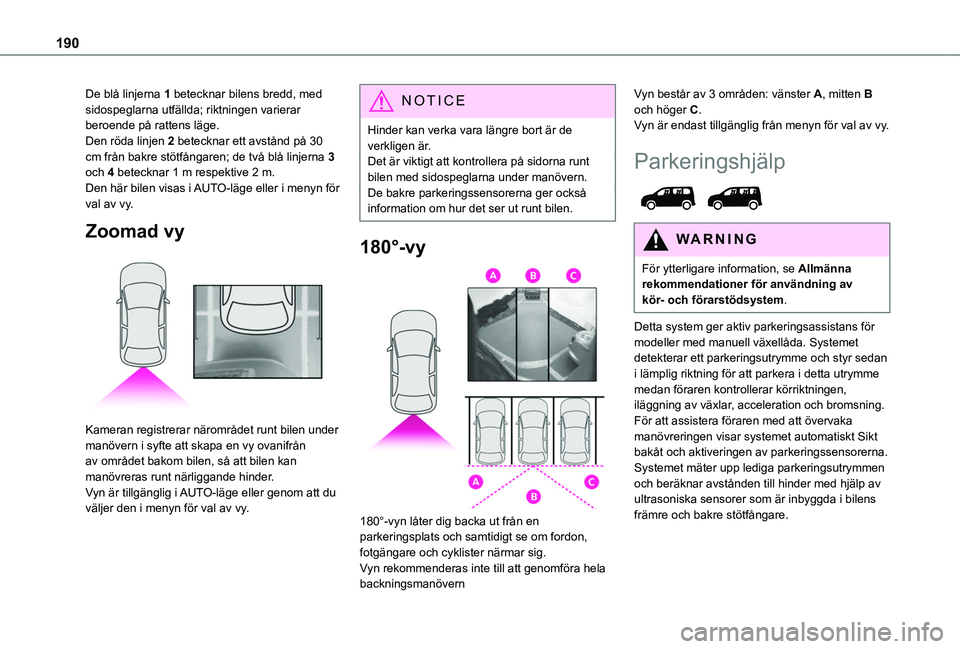

190
De blå linjerna 1 betecknar bilens bredd, med sidospeglarna utfällda; riktningen varierar beroende på rattens läge.Den röda linjen 2 betecknar ett avstånd på 30 cm från bakre stötfångaren; de två blå linjerna 3 och 4 betecknar 1 m respektive 2 m.Den här bilen visas i AUTO-läge eller i menyn för val av vy.
Zoomad vy

Kameran registrerar närområdet runt bilen under
manövern i syfte att skapa en vy ovanifrån av området bakom bilen, så att bilen kan manövreras runt närliggande hinder.Vyn är tillgänglig i AUTO-läge eller genom att du väljer den i menyn för val av vy.
NOTIC E
Hinder kan verka vara längre bort är de verkligen är.Det är viktigt att kontrollera på sidorna runt bilen med sidospeglarna under manövern.De bakre parkeringssensorerna ger också information om hur det ser ut runt bilen.
180°-vy

180°-vyn låter dig backa ut från en parkeringsplats och samtidigt se om fordon, fotgängare och cyklister närmar sig.Vyn rekommenderas inte till att genomföra hela backningsmanövern
Vyn består av 3 områden: vänster A, mitten B och höger C.Vyn är endast tillgänglig från menyn för val av vy.
Parkeringshjälp

WARNI NG
För ytterligare information, se Allmänna rekommendationer för användning av kör- och förarstödsystem.
Detta system ger aktiv parkeringsassistans för modeller med manuell växellåda. Systemet detekterar ett parkeringsutrymme och styr sedan i lämplig riktning för att parkera i detta utrymme medan föraren kontrollerar körriktningen, iläggning av växlar, acceleration och bromsning.För att assistera föraren med att övervaka manövreringen visar systemet automatiskt Sikt bakåt och aktiveringen av parkeringssensorerna.Systemet mäter upp lediga parkeringsutrymmen och beräknar avstånden till hinder med hjälp av ultrasoniska sensorer som är inbyggda i bilens främre och bakre stötfångare.
