TOYOTA PROACE CITY 2022 Návod na použití (in Czech)

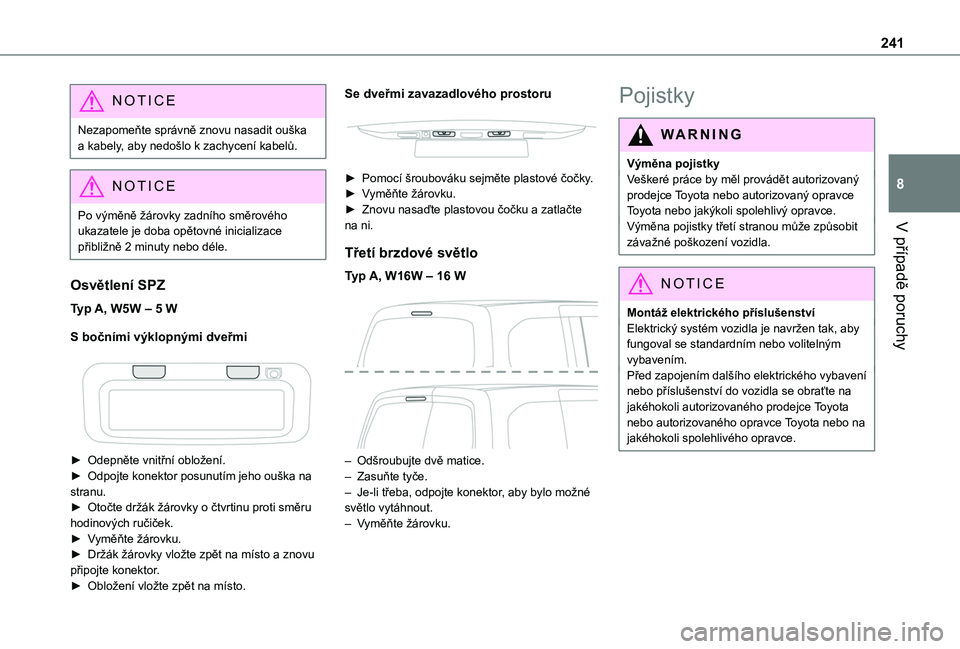

241
V případě poruchy
8
NOTIC E
Nezapomeňte správně znovu nasadit ouška a kabely, aby nedošlo k zachycení kabelů.
NOTIC E
Po výměně žárovky zadního směrového ukazatele je doba opětovné inicializace
přibližně 2 minuty nebo déle.
Osvětlení SPZ
Typ A, W5W – 5 W
S bočními výklopnými dveřmi


► Odepněte vnitřní obložení.► Odpojte konektor posunutím jeho ouška na
stranu.► Otočte držák žárovky o čtvrtinu proti směru hodinových ručiček.► Vyměňte žárovku.► Držák žárovky vložte zpět na místo a znovu připojte konektor.► Obložení vložte zpět na místo.
Se dveřmi zavazadlového prostoru


► Pomocí šroubováku sejměte plastové čočky.► Vyměňte žárovku.► Znovu nasaďte plastovou čočku a zatlačte na ni.
Třetí brzdové světlo
Typ A, W16W – 16 W

– Odšroubujte dvě matice.– Zasuňte tyče.– Je-li třeba, odpojte konektor, aby bylo možné světlo vytáhnout.– Vyměňte žárovku.
Pojistky
WARNI NG
Výměna pojistkyVeškeré práce by měl provádět autorizovaný prodejce Toyota nebo autorizovaný opravce Toyota nebo jakýkoli spolehlivý opravce.Výměna pojistky třetí stranou může způsobit závažné poškození vozidla.
NOTIC E
Montáž elektrického příslušenstvíElektrický systém vozidla je navržen tak, aby fungoval se standardním nebo volitelným vybavením.Před zapojením dalšího elektrického vybavení nebo příslušenství do vozidla se obraťte na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.

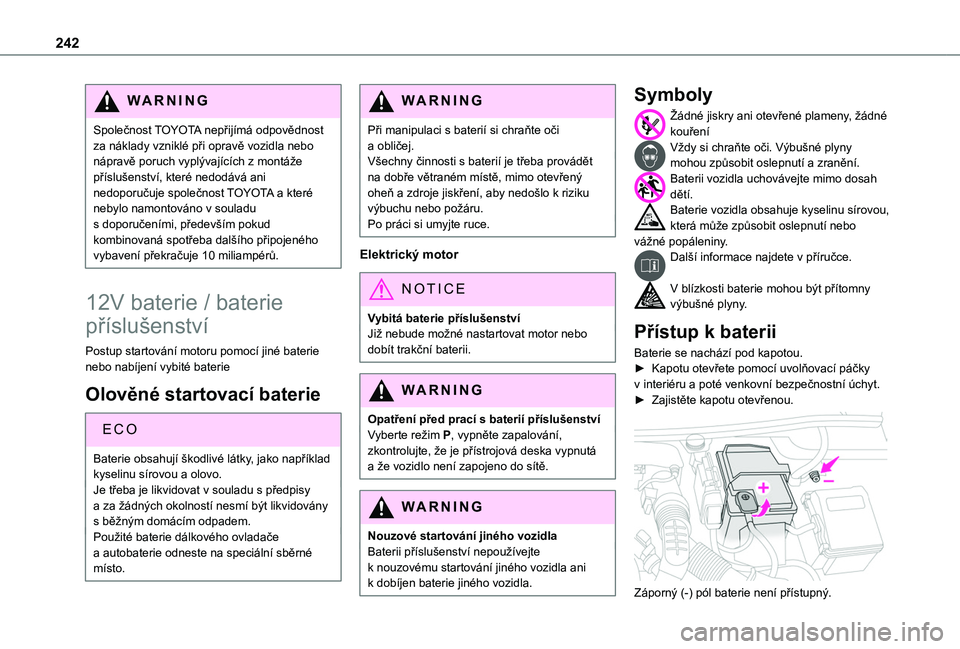

242
WARNI NG
Společnost TOYOTA nepřijímá odpovědnost za náklady vzniklé při opravě vozidla nebo nápravě poruch vyplývajících z montáže příslušenství, které nedodává ani nedoporučuje společnost TOYOTA a které nebylo namontováno v souladu s doporučeními, především pokud kombinovaná spotřeba dalšího připojeného vybavení překračuje 10 miliampérů.
12V baterie / baterie
příslušenství
Postup startování motoru pomocí jiné baterie nebo nabíjení vybité baterie
Olověné startovací baterie
ECO
Baterie obsahují škodlivé látky, jako například kyselinu sírovou a olovo.Je třeba je likvidovat v souladu s předpisy a za žádných okolností nesmí být likvidovány s běžným domácím odpadem.Použité baterie dálkového ovladače a autobaterie odneste na speciální sběrné místo.
WARNI NG
Při manipulaci s baterií si chraňte oči a obličej.Všechny činnosti s baterií je třeba provádět na dobře větraném místě, mimo otevřený oheň a zdroje jiskření, aby nedošlo k riziku výbuchu nebo požáru.Po práci si umyjte ruce.
Elektrický motor
NOTIC E
Vybitá baterie příslušenstvíJiž nebude možné nastartovat motor nebo dobít trakční baterii.
WARNI NG
Opatření před prací s baterií příslušenstvíVyberte režim P, vypněte zapalování, zkontrolujte, že je přístrojová deska vypnutá a že vozidlo není zapojeno do sítě.
WARNI NG
Nouzové startování jiného vozidlaBaterii příslušenství nepoužívejte k nouzovému startování jiného vozidla ani k dobíjen baterie jiného vozidla.
Symboly
Žádné jiskry ani otevřené plameny, žádné kouření Vždy si chraňte oči. Výbušné plyny mohou způsobit oslepnutí a zranění.Baterii vozidla uchovávejte mimo dosah dětí.Baterie vozidla obsahuje kyselinu sírovou, která může způsobit oslepnutí nebo vážné popáleniny.Další informace najdete v příručce.
V blízkosti baterie mohou být přítomny výbušné plyny.
Přístup k baterii
Baterie se nachází pod kapotou.► Kapotu otevřete pomocí uvolňovací páčky v interiéru a poté venkovní bezpečnostní úchyt.► Zajistěte kapotu otevřenou.

Záporný (-) pól baterie není přístupný.

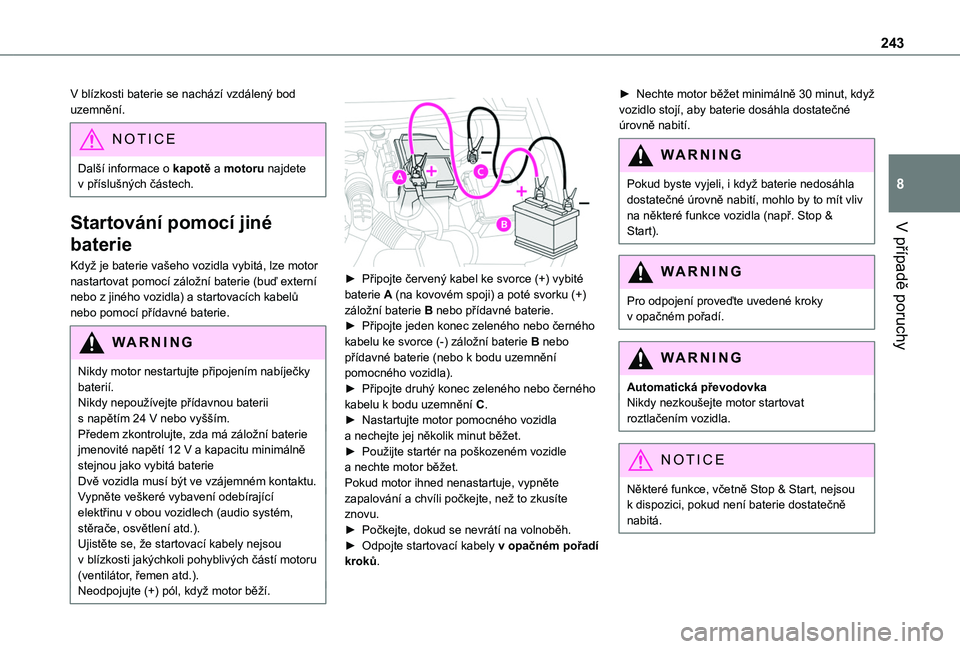

243
V případě poruchy
8
V blízkosti baterie se nachází vzdálený bod uzemnění.
NOTIC E
Další informace o kapotě a motoru najdete v příslušných částech.
Startování pomocí jiné
baterie
Když je baterie vašeho vozidla vybitá, lze motor nastartovat pomocí záložní baterie (buď externí nebo z jiného vozidla) a startovacích kabelů nebo pomocí přídavné baterie.
WARNI NG
Nikdy motor nestartujte připojením nabíječky baterií.Nikdy nepoužívejte přídavnou baterii s napětím 24 V nebo vyšším.Předem zkontrolujte, zda má záložní baterie jmenovité napětí 12 V a kapacitu minimálně stejnou jako vybitá baterieDvě vozidla musí být ve vzájemném kontaktu.Vypněte veškeré vybavení odebírající elektřinu v obou vozidlech (audio systém, stěrače, osvětlení atd.).Ujistěte se, že startovací kabely nejsou
v blízkosti jakýchkoli pohyblivých částí motoru (ventilátor, řemen atd.).Neodpojujte (+) pól, když motor běží.


► Připojte červený kabel ke svorce (+) vybité baterie A (na kovovém spoji) a poté svorku (+) záložní baterie B nebo přídavné baterie.► Připojte jeden konec zeleného nebo černého kabelu ke svorce (-) záložní baterie B nebo přídavné baterie (nebo k bodu uzemnění pomocného vozidla).► Připojte druhý konec zeleného nebo černého kabelu k bodu uzemnění C.► Nastartujte motor pomocného vozidla a nechejte jej několik minut běžet.► Použijte startér na poškozeném vozidle a nechte motor běžet.Pokud motor ihned nenastartuje, vypněte zapalování a chvíli počkejte, než to zkusíte znovu.► Počkejte, dokud se nevrátí na volnoběh.► Odpojte startovací kabely v opačném pořadí kroků.
► Nechte motor běžet minimálně 30 minut, když vozidlo stojí, aby baterie dosáhla dostatečné úrovně nabití.
WARNI NG
Pokud byste vyjeli, i když baterie nedosáhla dostatečné úrovně nabití, mohlo by to mít vliv na některé funkce vozidla (např. Stop & Start).
WARNI NG
Pro odpojení proveďte uvedené kroky v opačném pořadí.
WARNI NG
Automatická převodovkaNikdy nezkoušejte motor startovat roztlačením vozidla.
NOTIC E
Některé funkce, včetně Stop & Start, nejsou k dispozici, pokud není baterie dostatečně nabitá.

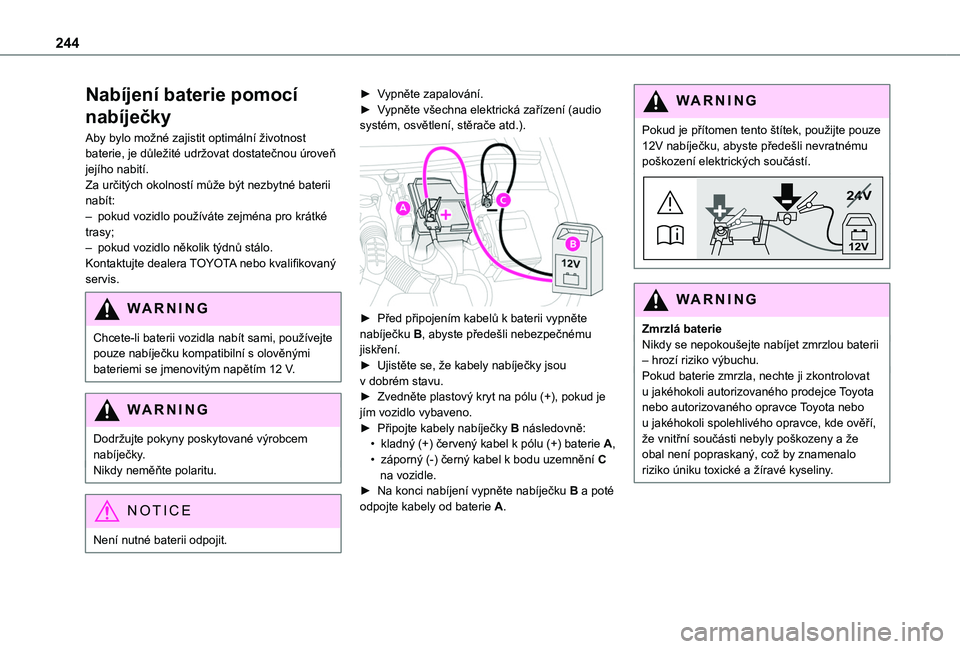

244
Nabíjení baterie pomocí
nabíječky
Aby bylo možné zajistit optimální životnost baterie, je důležité udržovat dostatečnou úroveň jejího nabití.Za určitých okolností může být nezbytné baterii nabít:– pokud vozidlo používáte zejména pro krátké trasy;– pokud vozidlo několik týdnů stálo.Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.
WARNI NG
Chcete-li baterii vozidla nabít sami, používejte pouze nabíječku kompatibilní s olověnými bateriemi se jmenovitým napětím 12 V.
WARNI NG
Dodržujte pokyny poskytované výrobcem nabíječky.Nikdy neměňte polaritu.
NOTIC E
Není nutné baterii odpojit.
► Vypněte zapalování.► Vypněte všechna elektrická zařízení (audio systém, osvětlení, stěrače atd.).

► Před připojením kabelů k baterii vypněte nabíječku B, abyste předešli nebezpečnému jiskření.► Ujistěte se, že kabely nabíječky jsou v dobrém stavu.► Zvedněte plastový kryt na pólu (+), pokud je jím vozidlo vybaveno.► Připojte kabely nabíječky B následovně:• kladný (+) červený kabel k pólu (+) baterie A,
• záporný (-) černý kabel k bodu uzemnění C na vozidle.► Na konci nabíjení vypněte nabíječku B a poté odpojte kabely od baterie A.
WARNI NG
Pokud je přítomen tento štítek, použijte pouze 12V nabíječku, abyste předešli nevratnému poškození elektrických součástí.
24V
12V
WARNI NG
Zmrzlá baterieNikdy se nepokoušejte nabíjet zmrzlou baterii – hrozí riziko výbuchu.Pokud baterie zmrzla, nechte ji zkontrolovat u jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo u jakéhokoli spolehlivého opravce, kde ověří, že vnitřní součásti nebyly poškozeny a že obal není popraskaný, což by znamenalo riziko úniku toxické a žíravé kyseliny.

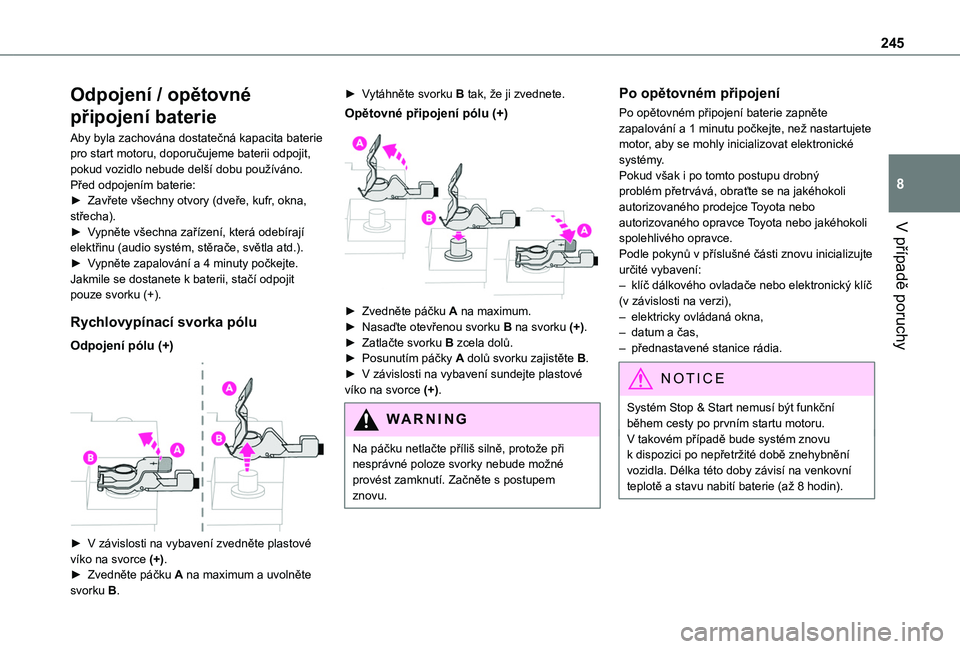

245
V případě poruchy
8
Odpojení / opětovné
připojení baterie
Aby byla zachována dostatečná kapacita baterie pro start motoru, doporučujeme baterii odpojit, pokud vozidlo nebude delší dobu používáno.Před odpojením baterie:► Zavřete všechny otvory (dveře, kufr, okna, střecha).► Vypněte všechna zařízení, která odebírají elektřinu (audio systém, stěrače, světla atd.).► Vypněte zapalování a 4 minuty počkejte.Jakmile se dostanete k baterii, stačí odpojit pouze svorku (+).
Rychlovypínací svorka pólu
Odpojení pólu (+)

► V závislosti na vybavení zvedněte plastové víko na svorce (+).► Zvedněte páčku A na maximum a uvolněte svorku B.
► Vytáhněte svorku B tak, že ji zvednete.
Opětovné připojení pólu (+)

► Zvedněte páčku A na maximum.► Nasaďte otevřenou svorku B na svorku (+).► Zatlačte svorku B zcela dolů.► Posunutím páčky A dolů svorku zajistěte B.► V závislosti na vybavení sundejte plastové víko na svorce (+).
WARNI NG
Na páčku netlačte příliš silně, protože při nesprávné poloze svorky nebude možné provést zamknutí. Začněte s postupem znovu.
Po opětovném připojení
Po opětovném připojení baterie zapněte zapalování a 1 minutu počkejte, než nastartujete motor, aby se mohly inicializovat elektronické systémy.Pokud však i po tomto postupu drobný problém přetrvává, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.Podle pokynů v příslušné části znovu inicializujte určité vybavení:– klíč dálkového ovladače nebo elektronický klíč (v závislosti na verzi),– elektricky ovládaná okna,– datum a čas,– přednastavené stanice rádia.
NOTIC E
Systém Stop & Start nemusí být funkční během cesty po prvním startu motoru.V takovém případě bude systém znovu
k dispozici po nepřetržité době znehybnění vozidla. Délka této doby závisí na venkovní teplotě a stavu nabití baterie (až 8 hodin).

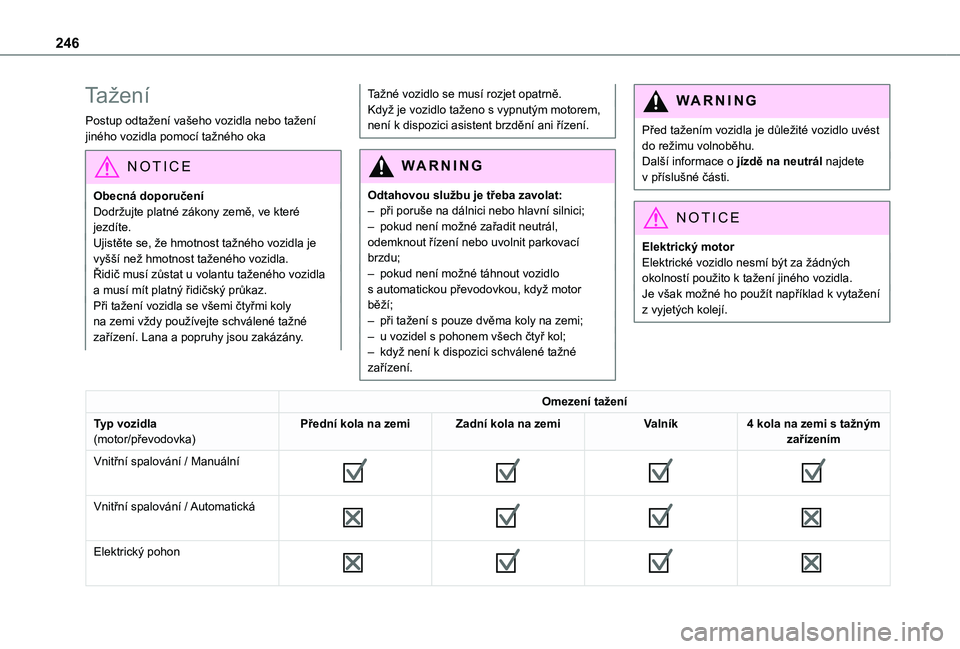

246
Tažení
Postup odtažení vašeho vozidla nebo tažení jiného vozidla pomocí tažného oka
NOTIC E
Obecná doporučeníDodržujte platné zákony země, ve které jezdíte.Ujistěte se, že hmotnost tažného vozidla je vyšší než hmotnost taženého vozidla.Řidič musí zůstat u volantu taženého vozidla a musí mít platný řidičský průkaz.Při tažení vozidla se všemi čtyřmi koly na zemi vždy používejte schválené tažné zařízení. Lana a popruhy jsou zakázány.
Tažné vozidlo se musí rozjet opatrně.Když je vozidlo taženo s vypnutým motorem, není k dispozici asistent brzdění ani řízení.
WARNI NG
Odtahovou službu je třeba zavolat:– při poruše na dálnici nebo hlavní silnici;– pokud není možné zařadit neutrál, odemknout řízení nebo uvolnit parkovací
brzdu;– pokud není možné táhnout vozidlo s automatickou převodovkou, když motor běží;– při tažení s pouze dvěma koly na zemi;– u vozidel s pohonem všech čtyř kol;– když není k dispozici schválené tažné zařízení.
WARNI NG
Před tažením vozidla je důležité vozidlo uvést do režimu volnoběhu.Další informace o jízdě na neutrál najdete v příslušné části.
NOTIC E
Elektrický motorElektrické vozidlo nesmí být za žádných okolností použito k tažení jiného vozidla.Je však možné ho použít například k vytažení z vyjetých kolejí.
Omezení tažení
Typ vozidla(motor/převodovka)Přední kola na zemiZadní kola na zemiValník4 kola na zemi s tažným zařízením
Vnitřní spalování / Manuální







Vnitřní spalování / Automatická







Elektrický pohon

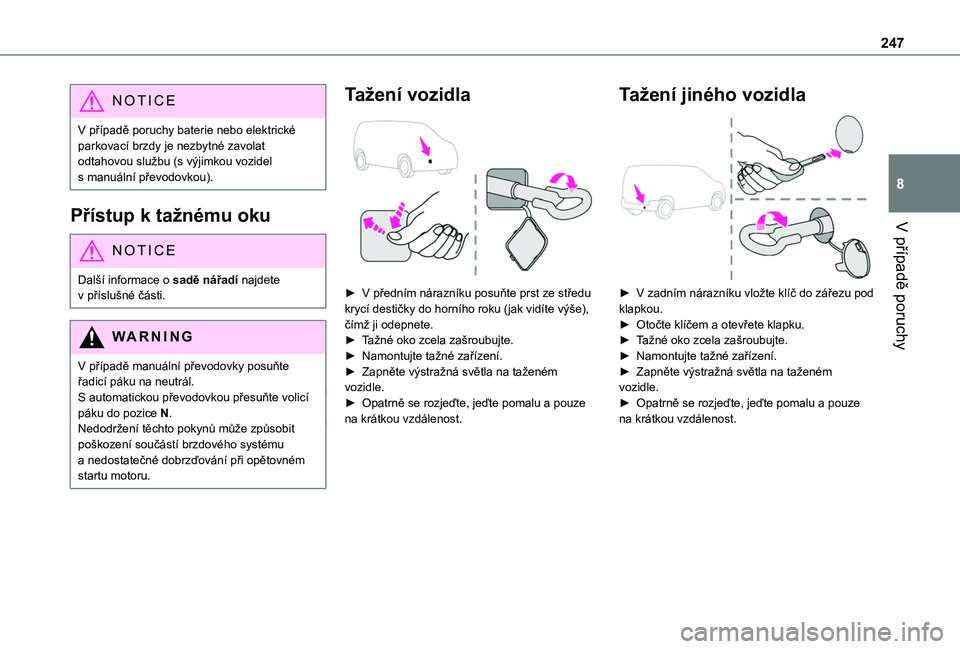

247
V případě poruchy
8
NOTIC E
V případě poruchy baterie nebo elektrické parkovací brzdy je nezbytné zavolat odtahovou službu (s výjimkou vozidel s manuální převodovkou).
Přístup k tažnému oku
NOTIC E
Další informace o sadě nářadí najdete v příslušné části.
WARNI NG
V případě manuální převodovky posuňte řadicí páku na neutrál.S automatickou převodovkou přesuňte volicí páku do pozice N.Nedodržení těchto pokynů může způsobit poškození součástí brzdového systému a nedostatečné dobrzďování při opětovném startu motoru.
Tažení vozidla

► V předním nárazníku posuňte prst ze středu krycí destičky do horního roku (jak vidíte výše), čímž ji odepnete.► Tažné oko zcela zašroubujte.► Namontujte tažné zařízení.► Zapněte výstražná světla na taženém vozidle.► Opatrně se rozjeďte, jeďte pomalu a pouze na krátkou vzdálenost.
Tažení jiného vozidla

► V zadním nárazníku vložte klíč do zářezu pod klapkou.► Otočte klíčem a otevřete klapku.► Tažné oko zcela zašroubujte.► Namontujte tažné zařízení.► Zapněte výstražná světla na taženém vozidle.► Opatrně se rozjeďte, jeďte pomalu a pouze na krátkou vzdálenost.

248
Rozměry (mm)
Tyto rozměry byly měřeny v nenaloženém vozidle.Vozidlo ke k dispozici ve dvou délkách (L1 a L2).Skutečné hodnoty se mohou lišit v závislosti na průměru kol, zatížení, motoru atd.Výška se může lišit v závislosti na průměru kol.

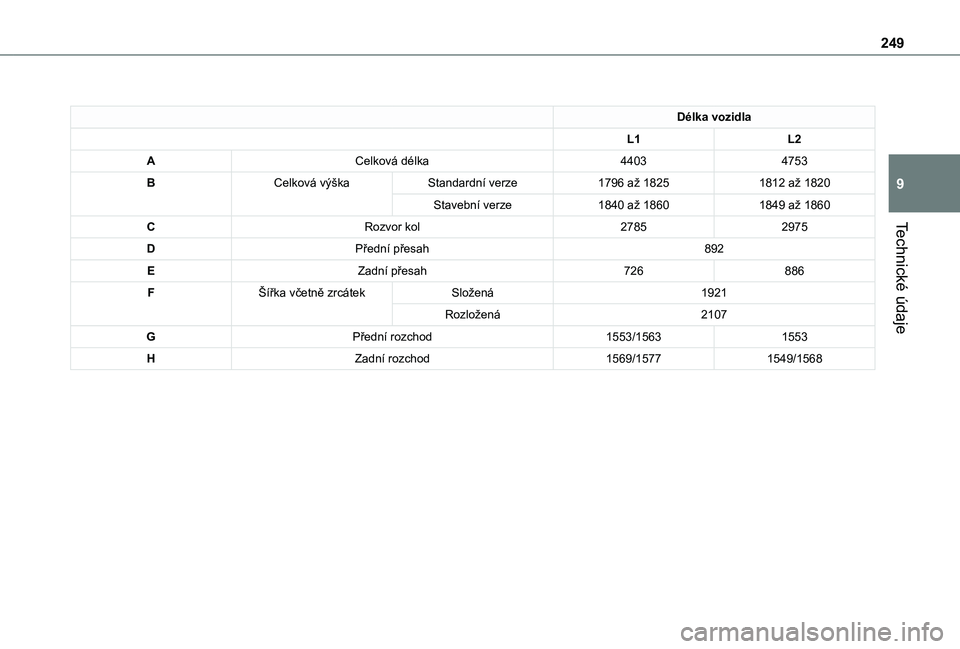

249
Technické údaje
9
Délka vozidla
L1L2
ACelková délka44034753
BCelková výškaStandardní verze1796 až 18251812 až 1820
Stavební verze1840 až 18601849 až 1860
CRozvor kol27852975
DPřední přesah892
EZadní přesah726886
FŠířka včetně zrcátekSložená1921
Rozložená2107
GPřední rozchod1553/15631553
HZadní rozchod1569/15771549/1568

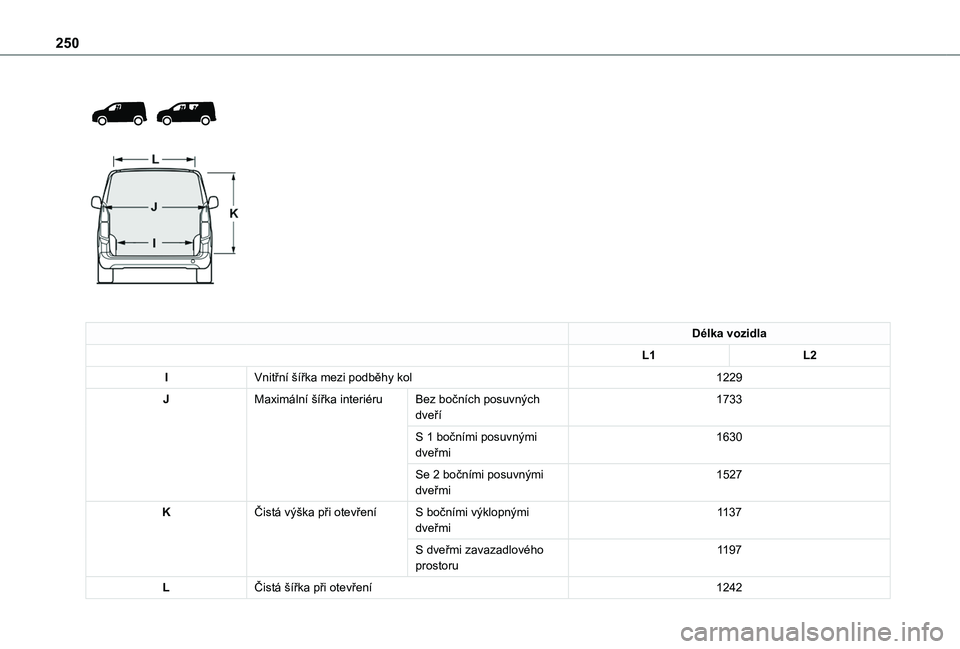

250



Délka vozidla
L1L2
IVnitřní šířka mezi podběhy kol1229
JMaximální šířka interiéruBez bočních posuvných dveří1733
S 1 bočními posuvnými dveřmi1630
Se 2 bočními posuvnými dveřmi1527
KČistá výška při otevřeníS bočními výklopnými dveřmi1137
S dveřmi zavazadlového prostoru1197
LČistá šířka při otevření1242
