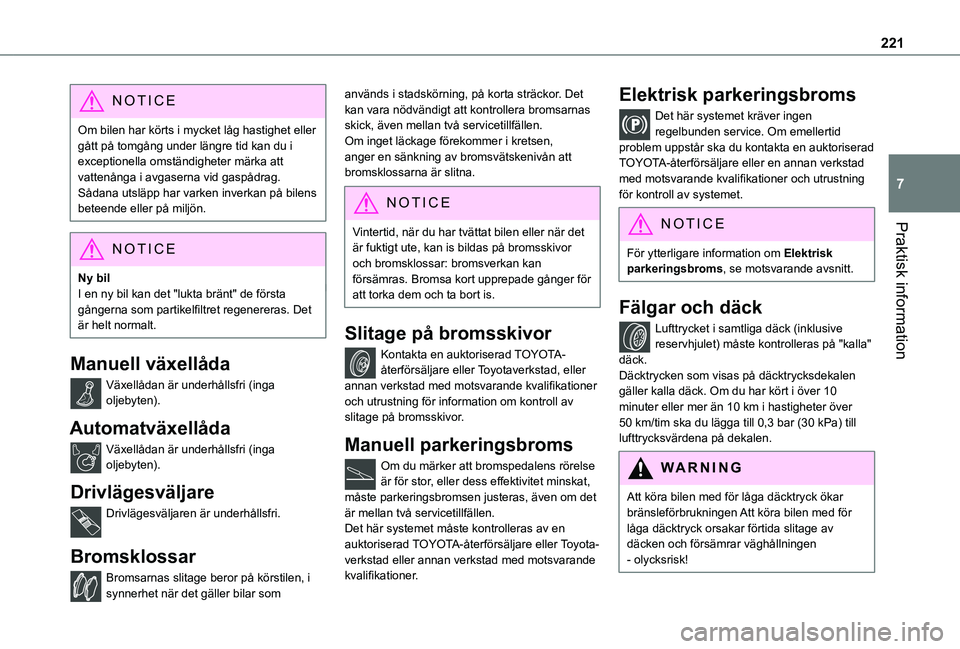

221
Praktisk information
7
NOTIC E
Om bilen har körts i mycket låg hastighet eller gått på tomgång under längre tid kan du i exceptionella omständigheter märka att vattenånga i avgaserna vid gaspådrag. Sådana utsläpp har varken inverkan på bilens beteende eller på miljön.
NOTIC E
Ny bilI en ny bil kan det "lukta bränt" de första gångerna som partikelfiltret regenereras. Det är helt normalt.
Manuell växellåda
Växellådan är underhållsfri (inga oljebyten).
Automatväxellåda
Växellådan är underhållsfri (inga oljebyten).
Drivlägesväljare
Drivlägesväljaren är underhållsfri.
Bromsklossar
Bromsarnas slitage beror på körstilen, i synnerhet när det gäller bilar som
används i stadskörning, på korta sträckor. Det kan vara nödvändigt att kontrollera bromsarnas skick, även mellan två servicetillfällen.Om inget läckage förekommer i kretsen, anger en sänkning av bromsvätskenivån att bromsklossarna är slitna.
NOTIC E
Vintertid, när du har tvättat bilen eller när det är fuktigt ute, kan is bildas på bromsskivor och bromsklossar: bromsverkan kan försämras. Bromsa kort upprepade gånger för att torka dem och ta bort is.
Slitage på bromsskivor
Kontakta en auktoriserad TOYOTA-återförsäljare eller Toyotaverkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för information om kontroll av slitage på bromsskivor.
Manuell parkeringsbroms
Om du märker att bromspedalens rörelse är för stor, eller dess effektivitet minskat, måste parkeringsbromsen justeras, även om det är mellan två servicetillfällen.Det här systemet måste kontrolleras av en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer.
Elektrisk parkeringsbroms
Det här systemet kräver ingen regelbunden service. Om emellertid problem uppstår ska du kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning för kontroll av systemet.
NOTIC E
För ytterligare information om Elektrisk parkeringsbroms, se motsvarande avsnitt.
Fälgar och däck
Lufttrycket i samtliga däck (inklusive reservhjulet) måste kontrolleras på "kalla" däck.Däcktrycken som visas på däcktrycksdekalen gäller kalla däck. Om du har kört i över 10 minuter eller mer än 10 km i hastigheter över 50 km/tim ska du lägga till 0,3 bar (30 kPa) till lufttrycksvärdena på dekalen.
WARNI NG
Att köra bilen med för låga däcktryck ökar bränsleförbrukningen Att köra bilen med för låga däcktryck orsakar förtida slitage av däcken och försämrar väghållningen
- olycksrisk!

222
Att köra med slitna eller skadade däck minskar bilens broms- och väghållningsförmåga. Regelbundna kontroller av däckens skick (däckmönster och sidoväggar) samt fälgarna rekommenderas, såväl som att ventilhattarna finns kvar.När slitagevarnarna inte längre står ut från däckmönstret är mönsterdjupet under 1,6 mm. Då är det viktigt att däcken byts.Om däck och fälgar används med annan storlek än vad som specificeras kan det påverka däckens livslängd, hjulens rotation, markfrigången, hastighetsmätarens precision, och ha en negativ inverkan på väghållningen.Om olika däck monteras på fram- och bakaxlarna kan VSC göra felbedömningar.Markera alltid rotationsriktningen på däcken som ska förvaras när du monterar vinter- eller sommardäck. Däcken ska förvaras på en sval och torr plats borta från direkt solljus.Vinterdäck eller allvädersdäck identifieras av symbolen på sidoväggarna.
AdBlue® (Dieselmotorer)
För att skydda miljön och uppfylla de nya Euro 6-normerna utan negativ inverkan på prestandan eller ökad bränsleförbrukning i sina dieselmotorer har TOYOTA valt att utrusta sina bilar med ett system som kombinerar SCR-systemet (selektiv katalytisk reduktion) med dieselpartikelfilter (DPF) för rening av avgaser.
SCR system
Med hjälp av tillsatsen AdBlue® som innehåller urea omvandlar en katalysator upp till 85 % av kväveoxiderna (NOx) till kvävgas och vatten, som varken skadar hälsan eller miljön.AdBlue® finns i en särskild tank som rymmer cirka 17 liter.Innehållet ger en räckvidd på ca 5 000 km, vilket kan variera väsentligt beroende på körstil och bilens skick. Ett varningssystem utlöses automatiskt när bilens återstående räckvidd är 2 400 km, dvs. när reservnivån har nåtts.Flera varningar utlöses gradvis under
återstående 2 400 km innan tanken är tom och motorn kan inte startas.
NOTIC E
För mer information om Varningslampor och kontrollampor och tillhörande varningar, eller Kontrollampor, se motsvarande avsnitt.
WARNI NG
När AdBlue®-behållaren är tom hindras motorn från att starta om av en lagstadgad anordning.När fel uppstår i SCR-systemet uppfyller bilens utsläppsnivå inte längre Euro 6-normerna och bilen börjar släppa ut föroreningar.I händelse av bekräftad funktionsstörning i SCR-systemet måste du uppsöka en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning. Efter en körsträcka på 1 100 km utlöses ett system automatiskt så att motorn inte kan startas.I båda fallen indikerar en avståndsfunktion den sträcka som kan köras innan bilen stoppas.
NOTIC E
Fryspunkt för AdBlue®
AdBlue® fryser vid temperaturer runt cirka -11 °C.SCR-systemet omfattar en värmare till AdBlue®-tanken så att du kan fortsätta köra i mycket kalla förhållanden.

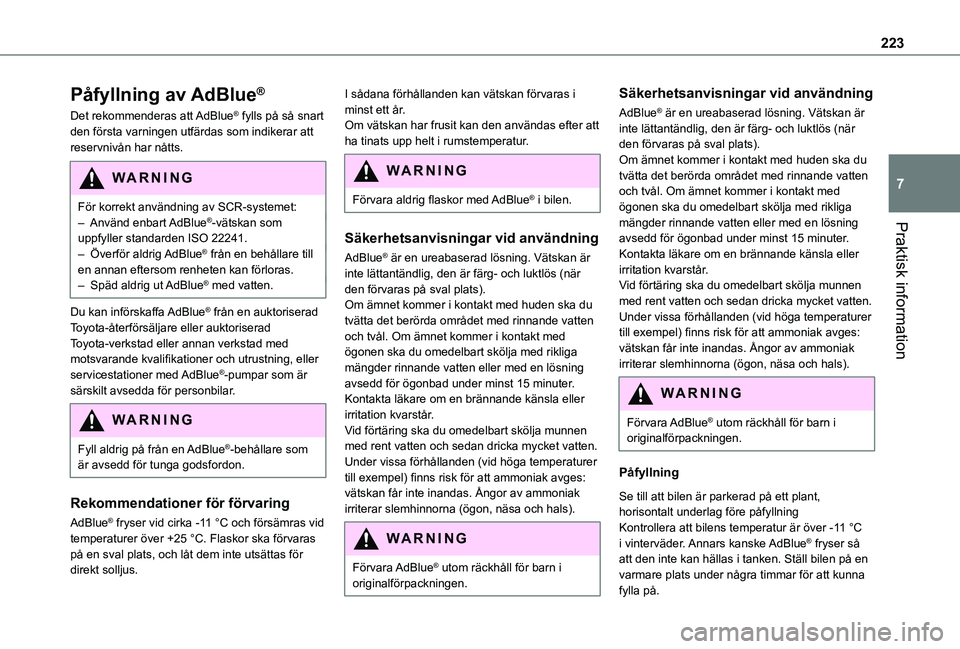

223
Praktisk information
7
Påfyllning av AdBlue®
Det rekommenderas att AdBlue® fylls på så snart den första varningen utfärdas som indikerar att reservnivån har nåtts.
WARNI NG
För korrekt användning av SCR-systemet:– Använd enbart AdBlue®-vätskan som uppfyller standarden ISO 22241.– Överför aldrig AdBlue® från en behållare till en annan eftersom renheten kan förloras.– Späd aldrig ut AdBlue® med vatten.
Du kan införskaffa AdBlue® från en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning, eller servicestationer med AdBlue®-pumpar som är särskilt avsedda för personbilar.
WARNI NG
Fyll aldrig på från en AdBlue®-behållare som är avsedd för tunga godsfordon.
Rekommendationer för förvaring
AdBlue® fryser vid cirka -11 °C och försämras vid temperaturer över +25 °C. Flaskor ska förvaras på en sval plats, och låt dem inte utsättas för direkt solljus.
I sådana förhållanden kan vätskan förvaras i minst ett år.Om vätskan har frusit kan den användas efter att ha tinats upp helt i rumstemperatur.
WARNI NG
Förvara aldrig flaskor med AdBlue® i bilen.
Säkerhetsanvisningar vid användning
AdBlue® är en ureabaserad lösning. Vätskan är inte lättantändlig, den är färg- och luktlös (när den förvaras på sval plats).Om ämnet kommer i kontakt med huden ska du tvätta det berörda området med rinnande vatten och tvål. Om ämnet kommer i kontakt med ögonen ska du omedelbart skölja med rikliga mängder rinnande vatten eller med en lösning avsedd för ögonbad under minst 15 minuter. Kontakta läkare om en brännande känsla eller irritation kvarstår.Vid förtäring ska du omedelbart skölja munnen med rent vatten och sedan dricka mycket vatten.Under vissa förhållanden (vid höga temperaturer till exempel) finns risk för att ammoniak avges: vätskan får inte inandas. Ångor av ammoniak irriterar slemhinnorna (ögon, näsa och hals).
WARNI NG
Förvara AdBlue® utom räckhåll för barn i originalförpackningen.
Säkerhetsanvisningar vid användning
AdBlue® är en ureabaserad lösning. Vätskan är inte lättantändlig, den är färg- och luktlös (när den förvaras på sval plats).Om ämnet kommer i kontakt med huden ska du tvätta det berörda området med rinnande vatten och tvål. Om ämnet kommer i kontakt med ögonen ska du omedelbart skölja med rikliga mängder rinnande vatten eller med en lösning avsedd för ögonbad under minst 15 minuter. Kontakta läkare om en brännande känsla eller irritation kvarstår.Vid förtäring ska du omedelbart skölja munnen med rent vatten och sedan dricka mycket vatten.Under vissa förhållanden (vid höga temperaturer till exempel) finns risk för att ammoniak avges: vätskan får inte inandas. Ångor av ammoniak irriterar slemhinnorna (ögon, näsa och hals).
WARNI NG
Förvara AdBlue® utom räckhåll för barn i originalförpackningen.
Påfyllning
Se till att bilen är parkerad på ett plant, horisontalt underlag före påfyllningKontrollera att bilens temperatur är över -11 °C i vinterväder. Annars kanske AdBlue® fryser så att den inte kan hällas i tanken. Ställ bilen på en varmare plats under några timmar för att kunna fylla på.

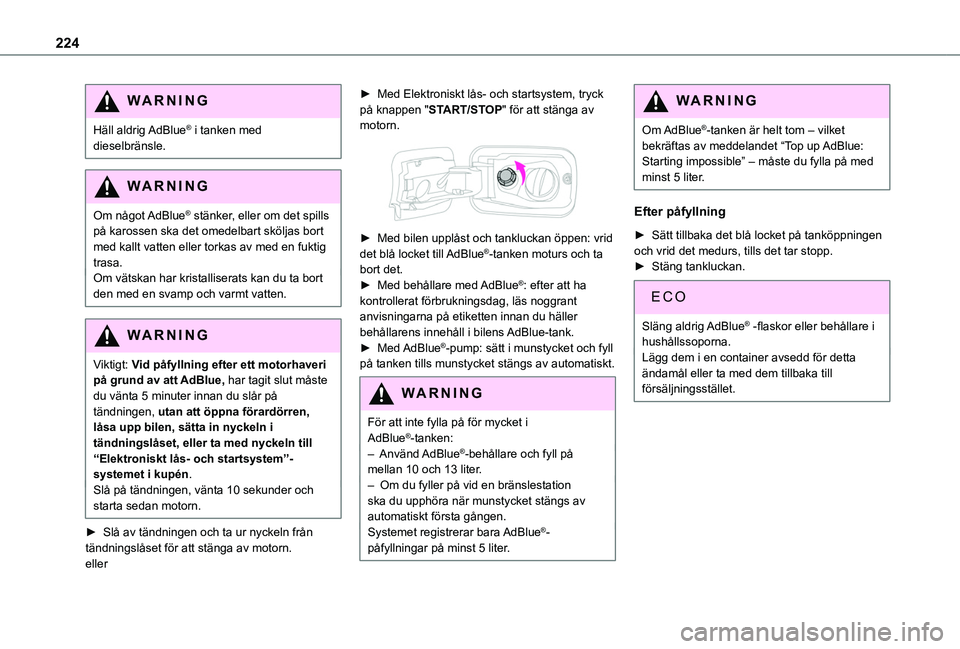

224
WARNI NG
Häll aldrig AdBlue® i tanken med dieselbränsle.
WARNI NG
Om något AdBlue® stänker, eller om det spills på karossen ska det omedelbart sköljas bort
med kallt vatten eller torkas av med en fuktig trasa.Om vätskan har kristalliserats kan du ta bort den med en svamp och varmt vatten.
WARNI NG
Viktigt: Vid påfyllning efter ett motorhaveri på grund av att AdBlue, har tagit slut måste du vänta 5 minuter innan du slår på tändningen, utan att öppna förardörren, låsa upp bilen, sätta in nyckeln i tändningslåset, eller ta med nyckeln till “Elektroniskt lås- och startsystem”-systemet i kupén.Slå på tändningen, vänta 10 sekunder och starta sedan motorn.
► Slå av tändningen och ta ur nyckeln från tändningslåset för att stänga av motorn.eller
► Med Elektroniskt lås- och startsystem, tryck på knappen "START/STOP" för att stänga av motorn.

► Med bilen upplåst och tankluckan öppen: vrid det blå locket till AdBlue®-tanken moturs och ta bort det.► Med behållare med AdBlue®: efter att ha kontrollerat förbrukningsdag, läs noggrant anvisningarna på etiketten innan du häller behållarens innehåll i bilens AdBlue-tank.► Med AdBlue®-pump: sätt i munstycket och fyll på tanken tills munstycket stängs av automatiskt.
WARNI NG
För att inte fylla på för mycket i AdBlue®-tanken:– Använd AdBlue®-behållare och fyll på mellan 10 och 13 liter.– Om du fyller på vid en bränslestation ska du upphöra när munstycket stängs av automatiskt första gången.Systemet registrerar bara AdBlue®-påfyllningar på minst 5 liter.
WARNI NG
Om AdBlue®-tanken är helt tom – vilket bekräftas av meddelandet “Top up AdBlue: Starting impossible” – måste du fylla på med minst 5 liter.
Efter påfyllning
► Sätt tillbaka det blå locket på tanköppningen och vrid det medurs, tills det tar stopp.► Stäng tankluckan.
Släng aldrig AdBlue® -flaskor eller behållare i hushållssoporna.Lägg dem i en container avsedd för detta ändamål eller ta med dem tillbaka till försäljningsstället.

225
Praktisk information
7

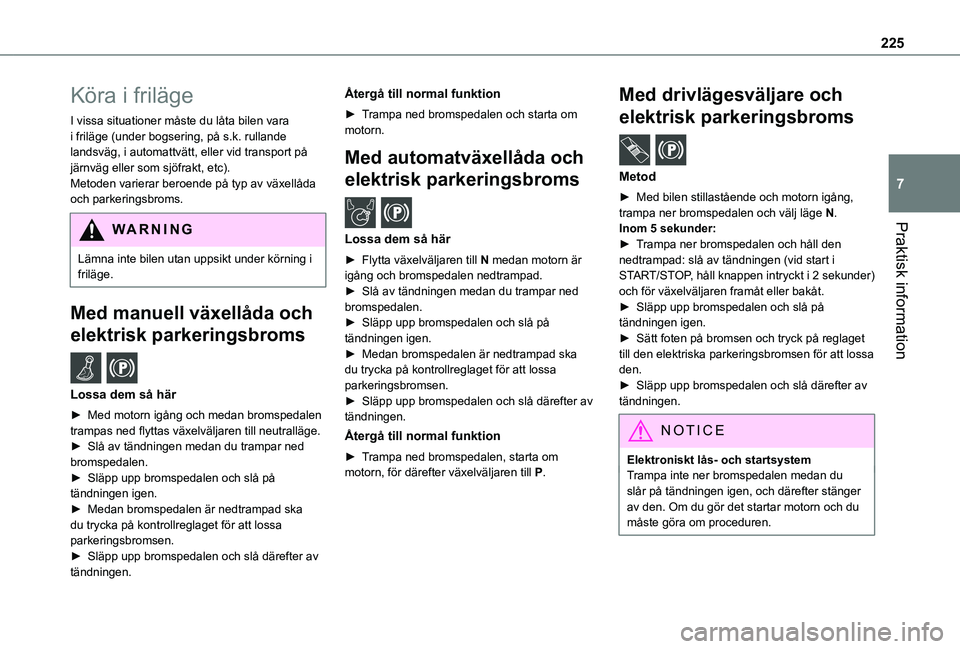

Köra i friläge
I vissa situationer måste du låta bilen vara i friläge (under bogsering, på s.k. rullande landsväg, i automattvätt, eller vid transport på järnväg eller som sjöfrakt, etc).Metoden varierar beroende på typ av växellåda och parkeringsbroms.
WARNI NG
Lämna inte bilen utan uppsikt under körning i friläge.
Med manuell växellåda och
elektrisk parkeringsbroms /
Lossa dem så här
► Med motorn igång och medan bromspedalen trampas ned flyttas växelväljaren till neutralläge.
► Slå av tändningen medan du trampar ned bromspedalen.► Släpp upp bromspedalen och slå på tändningen igen.► Medan bromspedalen är nedtrampad ska du trycka på kontrollreglaget för att lossa parkeringsbromsen.► Släpp upp bromspedalen och slå därefter av tändningen.
Återgå till normal funktion
► Trampa ned bromspedalen och starta om motorn.
Med automatväxellåda och
elektrisk parkeringsbroms /
Lossa dem så här
► Flytta växelväljaren till N medan motorn är igång och bromspedalen nedtrampad.► Slå av tändningen medan du trampar ned bromspedalen.► Släpp upp bromspedalen och slå på tändningen igen.► Medan bromspedalen är nedtrampad ska du trycka på kontrollreglaget för att lossa parkeringsbromsen.► Släpp upp bromspedalen och slå därefter av tändningen.
Återgå till normal funktion
► Trampa ned bromspedalen, starta om motorn, för därefter växelväljaren till P.
Med drivlägesväljare och
elektrisk parkeringsbroms /
Metod
► Med bilen stillastående och motorn igång, trampa ner bromspedalen och välj läge N.Inom 5 sekunder:► Trampa ner bromspedalen och håll den nedtrampad: slå av tändningen (vid start i START/STOP, håll knappen intryckt i 2 sekunder) och för växelväljaren framåt eller bakåt.► Släpp upp bromspedalen och slå på tändningen igen.► Sätt foten på bromsen och tryck på reglaget till den elektriska parkeringsbromsen för att lossa den.► Släpp upp bromspedalen och slå därefter av tändningen.
NOTIC E
Elektroniskt lås- och startsystemTrampa inte ner bromspedalen medan du slår på tändningen igen, och därefter stänger av den. Om du gör det startar motorn och du måste göra om proceduren.

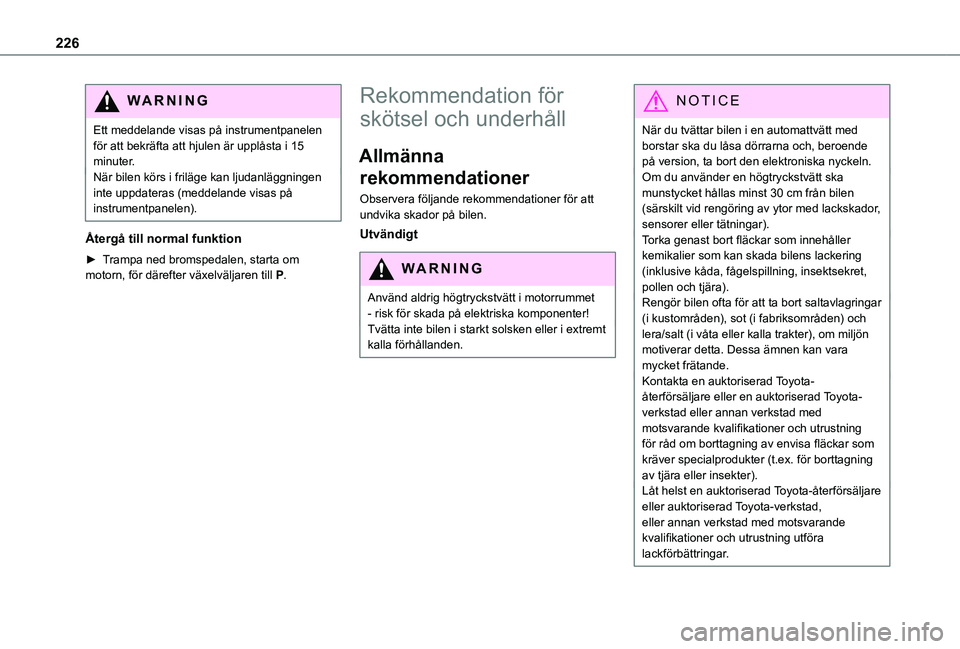

226
WARNI NG
Ett meddelande visas på instrumentpanelen för att bekräfta att hjulen är upplåsta i 15 minuter.När bilen körs i friläge kan ljudanläggningen inte uppdateras (meddelande visas på instrumentpanelen).
Återgå till normal funktion
► Trampa ned bromspedalen, starta om motorn, för därefter växelväljaren till P.
Rekommendation för
skötsel och underhåll
Allmänna
rekommendationer
Observera följande rekommendationer för att undvika skador på bilen.
Utvändigt
WARNI NG
Använd aldrig högtryckstvätt i motorrummet - risk för skada på elektriska komponenter!Tvätta inte bilen i starkt solsken eller i extremt kalla förhållanden.
NOTIC E
När du tvättar bilen i en automattvätt med borstar ska du låsa dörrarna och, beroende på version, ta bort den elektroniska nyckeln.Om du använder en högtryckstvätt ska munstycket hållas minst 30 cm från bilen (särskilt vid rengöring av ytor med lackskador, sensorer eller tätningar).Torka genast bort fläckar som innehåller kemikalier som kan skada bilens lackering (inklusive kåda, fågelspillning, insektsekret, pollen och tjära).Rengör bilen ofta för att ta bort saltavlagringar (i kustområden), sot (i fabriksområden) och lera/salt (i våta eller kalla trakter), om miljön motiverar detta. Dessa ämnen kan vara mycket frätande.Kontakta en auktoriserad Toyota-återförsäljare eller en auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning för råd om borttagning av envisa fläckar som
kräver specialprodukter (t.ex. för borttagning av tjära eller insekter).Låt helst en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning utföra lackförbättringar.

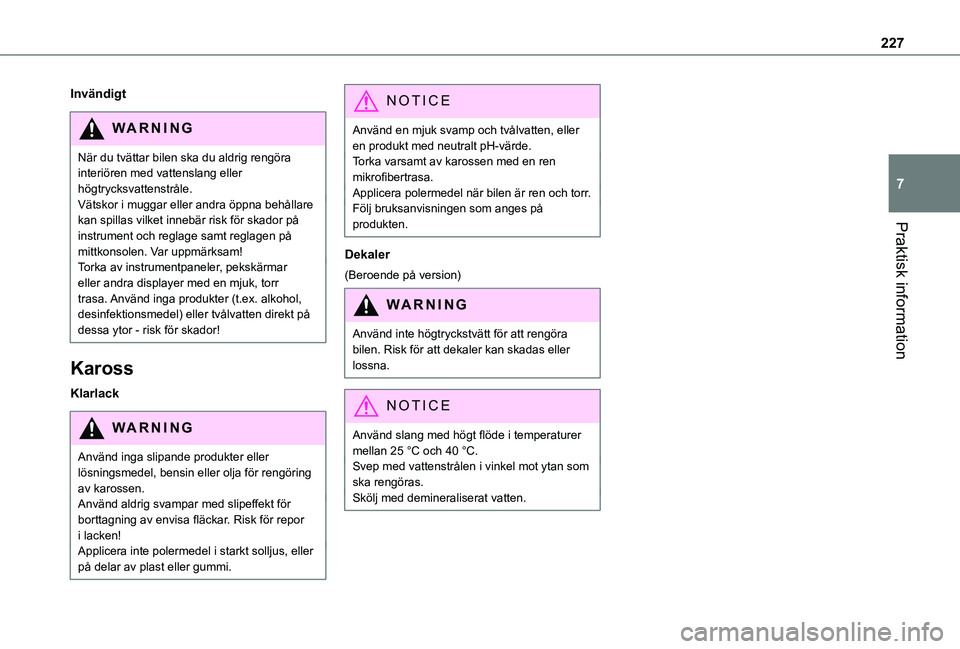

227
Praktisk information
7
Invändigt
WARNI NG
När du tvättar bilen ska du aldrig rengöra interiören med vattenslang eller högtrycksvattenstråle.Vätskor i muggar eller andra öppna behållare kan spillas vilket innebär risk för skador på instrument och reglage samt reglagen på
mittkonsolen. Var uppmärksam!Torka av instrumentpaneler, pekskärmar eller andra displayer med en mjuk, torr trasa. Använd inga produkter (t.ex. alkohol, desinfektionsmedel) eller tvålvatten direkt på dessa ytor - risk för skador!
Kaross
Klarlack
WARNI NG
Använd inga slipande produkter eller lösningsmedel, bensin eller olja för rengöring av karossen.Använd aldrig svampar med slipeffekt för borttagning av envisa fläckar. Risk för repor i lacken!
Applicera inte polermedel i starkt solljus, eller på delar av plast eller gummi.
NOTIC E
Använd en mjuk svamp och tvålvatten, eller en produkt med neutralt pH-värde.Torka varsamt av karossen med en ren mikrofibertrasa.Applicera polermedel när bilen är ren och torr.Följ bruksanvisningen som anges på produkten.
Dekaler
(Beroende på version)
WARNI NG
Använd inte högtryckstvätt för att rengöra bilen. Risk för att dekaler kan skadas eller lossna.
NOTIC E
Använd slang med högt flöde i temperaturer mellan 25 °C och 40 °C.Svep med vattenstrålen i vinkel mot ytan som ska rengöras.Skölj med demineraliserat vatten.

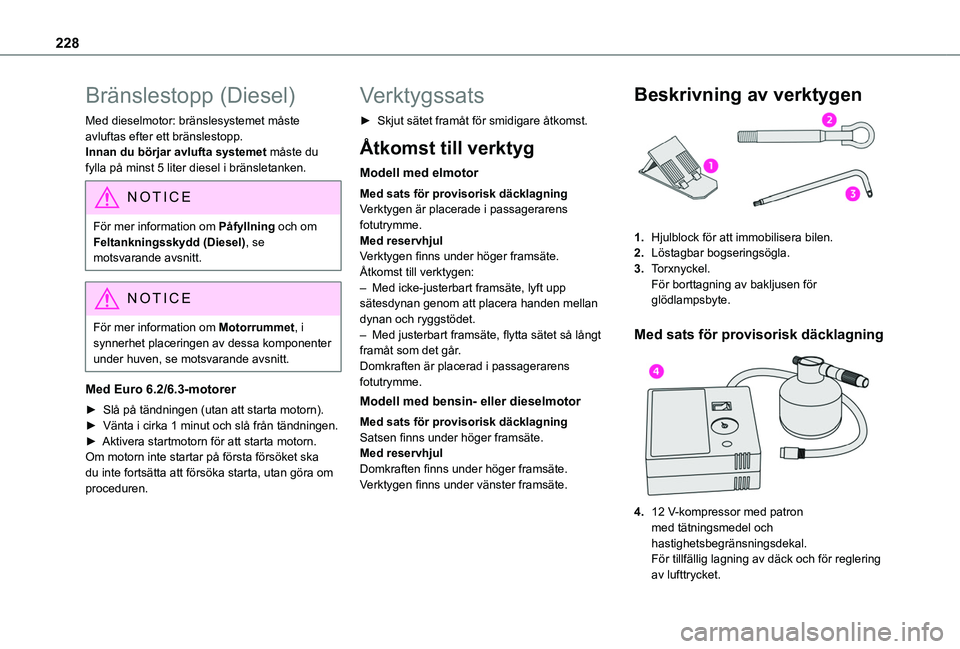

228
Bränslestopp (Diesel)
Med dieselmotor: bränslesystemet måste avluftas efter ett bränslestopp.Innan du börjar avlufta systemet måste du fylla på minst 5 liter diesel i bränsletanken.
NOTIC E
För mer information om Påfyllning och om Feltankningsskydd (Diesel), se
motsvarande avsnitt.
NOTIC E
För mer information om Motorrummet, i synnerhet placeringen av dessa komponenter under huven, se motsvarande avsnitt.
Med Euro 6.2/6.3-motorer
► Slå på tändningen (utan att starta motorn).► Vänta i cirka 1 minut och slå från tändningen.► Aktivera startmotorn för att starta motorn.Om motorn inte startar på första försöket ska du inte fortsätta att försöka starta, utan göra om proceduren.
Verktygssats
► Skjut sätet framåt för smidigare åtkomst.
Åtkomst till verktyg
Modell med elmotor
Med sats för provisorisk däcklagningVerktygen är placerade i passagerarens fotutrymme.Med reservhjulVerktygen finns under höger framsäte.Åtkomst till verktygen:– Med icke-justerbart framsäte, lyft upp sätesdynan genom att placera handen mellan dynan och ryggstödet.– Med justerbart framsäte, flytta sätet så långt framåt som det går.Domkraften är placerad i passagerarens fotutrymme.
Modell med bensin- eller dieselmotor
Med sats för provisorisk däcklagningSatsen finns under höger framsäte.
Med reservhjulDomkraften finns under höger framsäte.Verktygen finns under vänster framsäte.
Beskrivning av verktygen
1.Hjulblock för att immobilisera bilen.
2.Löstagbar bogseringsögla.
3.Torxnyckel.För borttagning av bakljusen för glödlampsbyte.
Med sats för provisorisk däcklagning

4.12 V-kompressor med patron med tätningsmedel och hastighetsbegränsningsdekal.
För tillfällig lagning av däck och för reglering av lufttrycket.

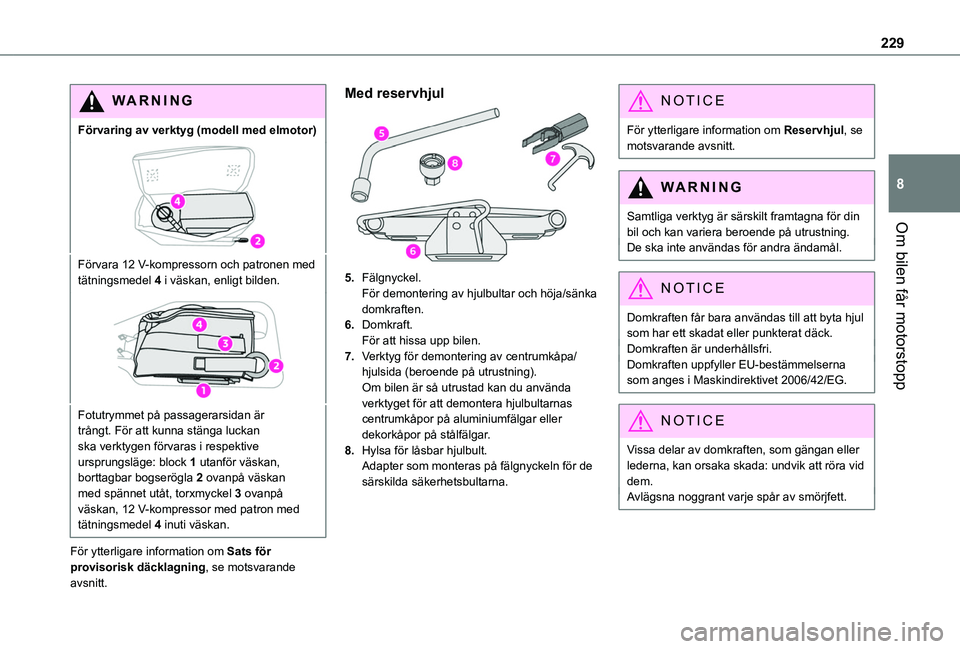

229
Om bilen får motorstopp
8
WARNI NG
Förvaring av verktyg (modell med elmotor)
Förvara 12 V-kompressorn och patronen med tätningsmedel 4 i väskan, enligt bilden.
Fotutrymmet på passagerarsidan är trångt. För att kunna stänga luckan ska verktygen förvaras i respektive ursprungsläge: block 1 utanför väskan, borttagbar bogserögla 2 ovanpå väskan med spännet utåt, torxmyckel 3 ovanpå väskan, 12 V-kompressor med patron med tätningsmedel 4 inuti väskan.
För ytterligare information om Sats för provisorisk däcklagning, se motsvarande avsnitt.
Med reservhjul
5.Fälgnyckel.För demontering av hjulbultar och höja/sänka domkraften.
6.Domkraft.För att hissa upp bilen.
7.Verktyg för demontering av centrumkåpa/hjulsida (beroende på utrustning).Om bilen är så utrustad kan du använda verktyget för att demontera hjulbultarnas centrumkåpor på aluminiumfälgar eller dekorkåpor på stålfälgar.
8.Hylsa för låsbar hjulbult.Adapter som monteras på fälgnyckeln för de särskilda säkerhetsbultarna.
NOTIC E
För ytterligare information om Reservhjul, se motsvarande avsnitt.
WARNI NG
Samtliga verktyg är särskilt framtagna för din bil och kan variera beroende på utrustning.De ska inte användas för andra ändamål.
NOTIC E
Domkraften får bara användas till att byta hjul som har ett skadat eller punkterat däck.Domkraften är underhållsfri.Domkraften uppfyller EU-bestämmelserna som anges i Maskindirektivet 2006/42/EG.
NOTIC E
Vissa delar av domkraften, som gängan eller lederna, kan orsaka skada: undvik att röra vid dem.Avlägsna noggrant varje spår av smörjfett.

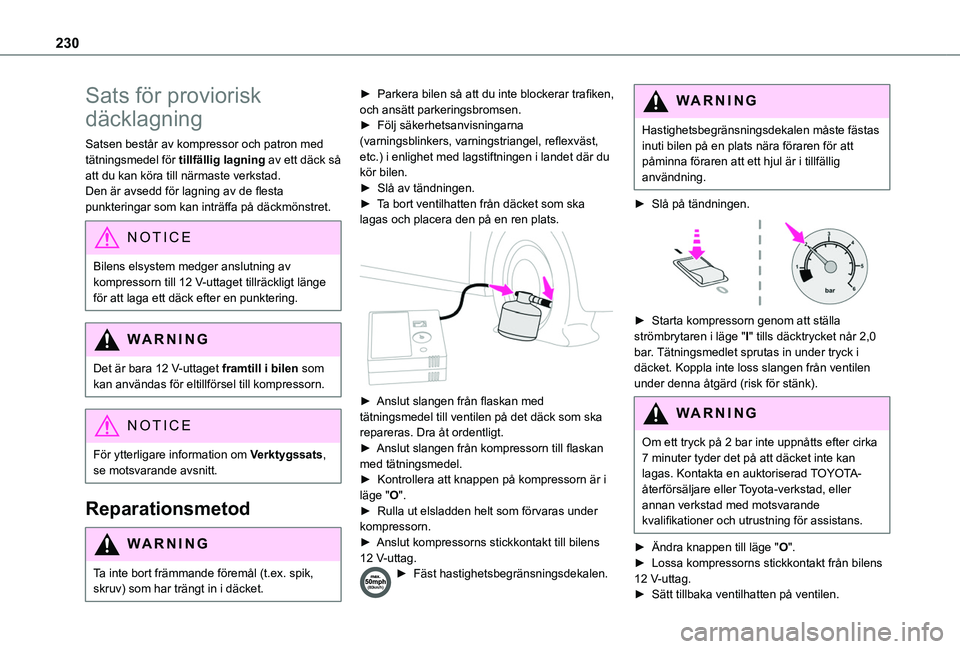

230
Sats för proviorisk
däcklagning
Satsen består av kompressor och patron med tätningsmedel för tillfällig lagning av ett däck så att du kan köra till närmaste verkstad.Den är avsedd för lagning av de flesta punkteringar som kan inträffa på däckmönstret.
NOTIC E
Bilens elsystem medger anslutning av kompressorn till 12 V-uttaget tillräckligt länge för att laga ett däck efter en punktering.
WARNI NG
Det är bara 12 V-uttaget framtill i bilen som kan användas för eltillförsel till kompressorn.
NOTIC E
För ytterligare information om Verktygssats, se motsvarande avsnitt.
Reparationsmetod
WARNI NG
Ta inte bort främmande föremål (t.ex. spik, skruv) som har trängt in i däcket.
► Parkera bilen så att du inte blockerar trafiken, och ansätt parkeringsbromsen.► Följ säkerhetsanvisningarna (varningsblinkers, varningstriangel, reflexväst, etc.) i enlighet med lagstiftningen i landet där du kör bilen.► Slå av tändningen.► Ta bort ventilhatten från däcket som ska lagas och placera den på en ren plats.

► Anslut slangen från flaskan med tätningsmedel till ventilen på det däck som ska repareras. Dra åt ordentligt.► Anslut slangen från kompressorn till flaskan med tätningsmedel.► Kontrollera att knappen på kompressorn är i läge "O".► Rulla ut elsladden helt som förvaras under kompressorn.► Anslut kompressorns stickkontakt till bilens 12 V-uttag.► Fäst hastighetsbegränsningsdekalen.
WARNI NG
Hastighetsbegränsningsdekalen måste fästas inuti bilen på en plats nära föraren för att påminna föraren att ett hjul är i tillfällig användning.
► Slå på tändningen.

► Starta kompressorn genom att ställa strömbrytaren i läge "I" tills däcktrycket når 2,0 bar. Tätningsmedlet sprutas in under tryck i däcket. Koppla inte loss slangen från ventilen under denna åtgärd (risk för stänk).
WARNI NG
Om ett tryck på 2 bar inte uppnåtts efter cirka
7 minuter tyder det på att däcket inte kan lagas. Kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för assistans.
► Ändra knappen till läge "O".► Lossa kompressorns stickkontakt från bilens 12 V-uttag.► Sätt tillbaka ventilhatten på ventilen.
