Om bilen får motorstopp
8

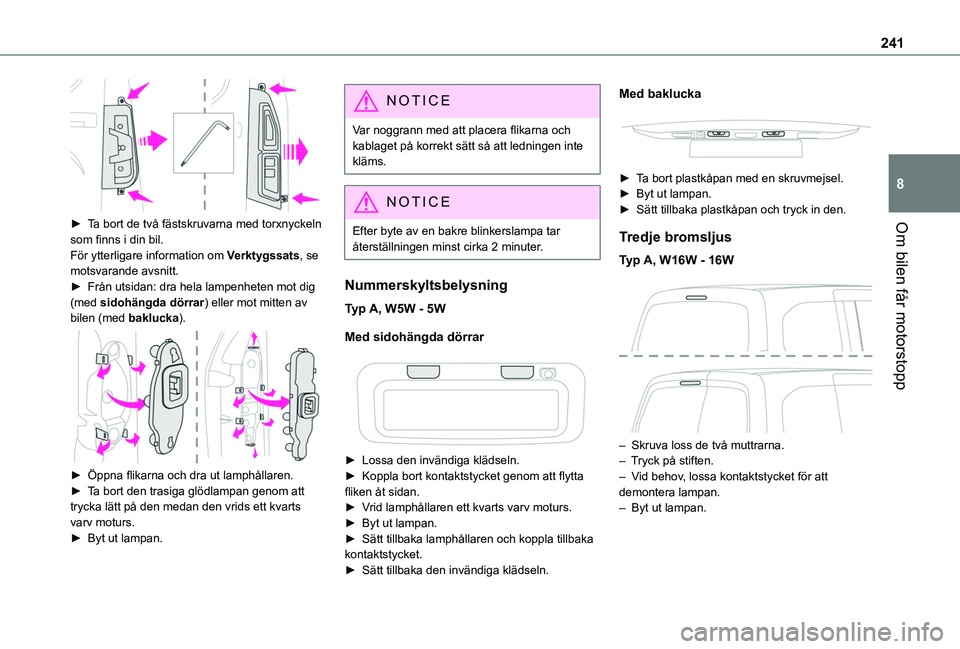

► Ta bort de två fästskruvarna med torxnyckeln som finns i din bil.
För ytterligare information om Verktygssats, se motsvarande avsnitt.► Från utsidan: dra hela lampenheten mot dig (med sidohängda dörrar) eller mot mitten av bilen (med baklucka).

► Öppna flikarna och dra ut lamphållaren.► Ta bort den trasiga glödlampan genom att trycka lätt på den medan den vrids ett kvarts varv moturs.► Byt ut lampan.
NOTIC E
Var noggrann med att placera flikarna och kablaget på korrekt sätt så att ledningen inte kläms.
NOTIC E
Efter byte av en bakre blinkerslampa tar
återställningen minst cirka 2 minuter.
Nummerskyltsbelysning
Typ A, W5W - 5W
Med sidohängda dörrar


► Lossa den invändiga klädseln.► Koppla bort kontaktstycket genom att flytta
fliken åt sidan. ► Vrid lamphållaren ett kvarts varv moturs.► Byt ut lampan.► Sätt tillbaka lamphållaren och koppla tillbaka kontaktstycket.► Sätt tillbaka den invändiga klädseln.
Med baklucka


► Ta bort plastkåpan med en skruvmejsel.► Byt ut lampan.► Sätt tillbaka plastkåpan och tryck in den.
Tredje bromsljus
Typ A, W16W - 16W

– Skruva loss de två muttrarna.– Tryck på stiften.– Vid behov, lossa kontaktstycket för att demontera lampan.– Byt ut lampan.

242

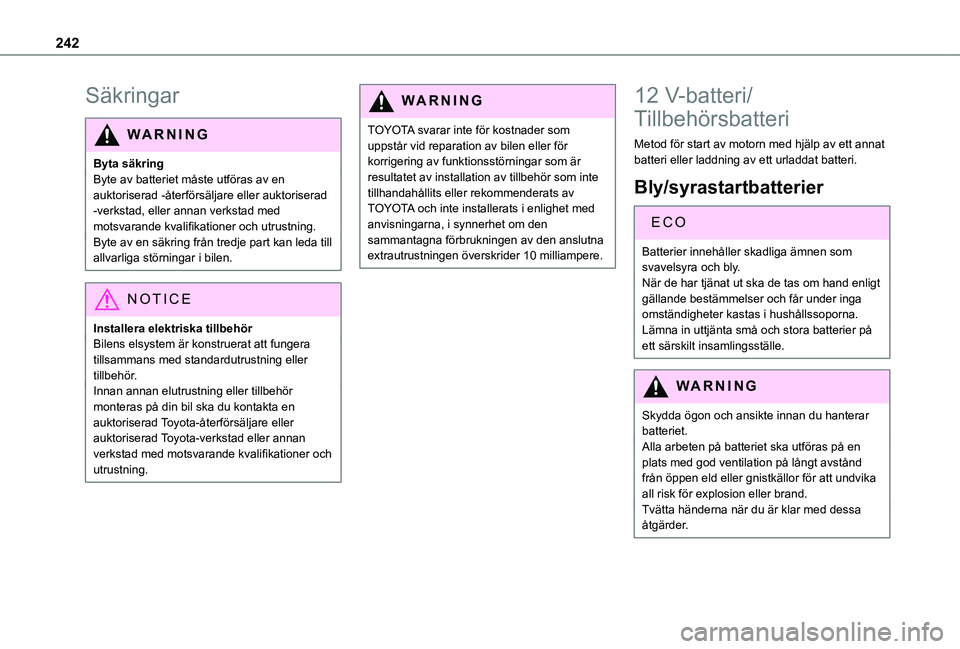

Säkringar
WARNI NG
Byta säkringByte av batteriet måste utföras av en auktoriserad -återförsäljare eller auktoriserad -verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Byte av en säkring från tredje part kan leda till
allvarliga störningar i bilen.
NOTIC E
Installera elektriska tillbehörBilens elsystem är konstruerat att fungera tillsammans med standardutrustning eller tillbehör.Innan annan elutrustning eller tillbehör monteras på din bil ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
TOYOTA svarar inte för kostnader som uppstår vid reparation av bilen eller för korrigering av funktionsstörningar som är resultatet av installation av tillbehör som inte tillhandahållits eller rekommenderats av TOYOTA och inte installerats i enlighet med anvisningarna, i synnerhet om den sammantagna förbrukningen av den anslutna extrautrustningen överskrider 10 milliampere.
12 V-batteri/
Tillbehörsbatteri
Metod för start av motorn med hjälp av ett annat batteri eller laddning av ett urladdat batteri.
Bly/syrastartbatterier
ECO
Batterier innehåller skadliga ämnen som svavelsyra och bly. När de har tjänat ut ska de tas om hand enligt gällande bestämmelser och får under inga omständigheter kastas i hushållssoporna.Lämna in uttjänta små och stora batterier på ett särskilt insamlingsställe.
WARNI NG
Skydda ögon och ansikte innan du hanterar batteriet. Alla arbeten på batteriet ska utföras på en plats med god ventilation på långt avstånd från öppen eld eller gnistkällor för att undvika all risk för explosion eller brand.Tvätta händerna när du är klar med dessa åtgärder.

243
Om bilen får motorstopp
8

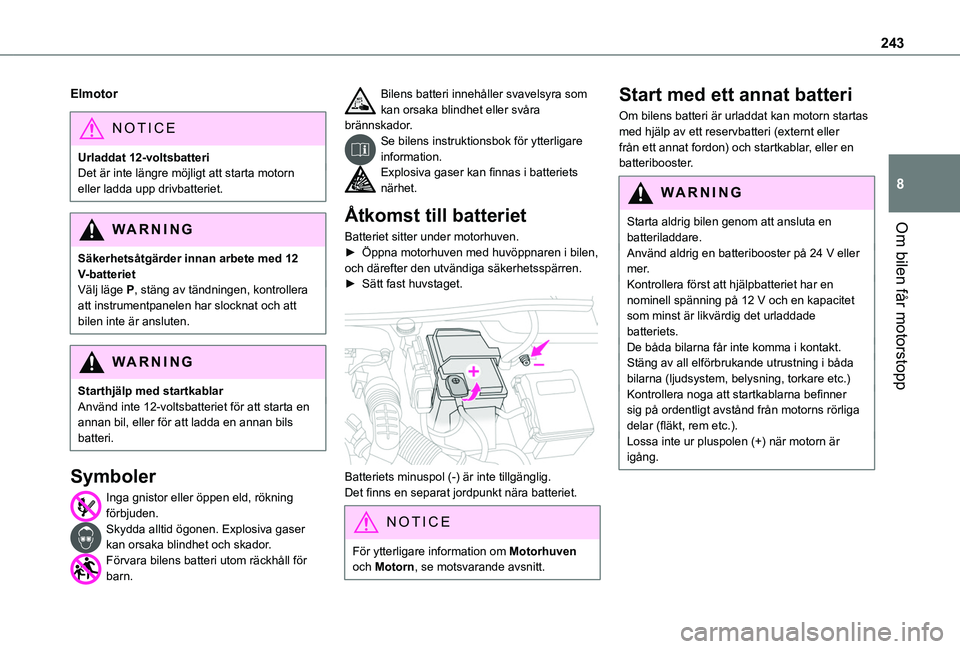

Elmotor
NOTIC E
Urladdat 12-voltsbatteriDet är inte längre möjligt att starta motorn eller ladda upp drivbatteriet.
WARNI NG
Säkerhetsåtgärder innan arbete med 12 V-batterietVälj läge P, stäng av tändningen, kontrollera att instrumentpanelen har slocknat och att bilen inte är ansluten.
WARNI NG
Starthjälp med startkablarAnvänd inte 12-voltsbatteriet för att starta en annan bil, eller för att ladda en annan bils batteri.
Symboler
Inga gnistor eller öppen eld, rökning förbjuden. Skydda alltid ögonen. Explosiva gaser kan orsaka blindhet och skador.Förvara bilens batteri utom räckhåll för barn.
Bilens batteri innehåller svavelsyra som kan orsaka blindhet eller svåra brännskador.Se bilens instruktionsbok för ytterligare information.Explosiva gaser kan finnas i batteriets närhet.
Åtkomst till batteriet
Batteriet sitter under motorhuven.► Öppna motorhuven med huvöppnaren i bilen, och därefter den utvändiga säkerhetsspärren.► Sätt fast huvstaget.

Batteriets minuspol (-) är inte tillgänglig.Det finns en separat jordpunkt nära batteriet.
NOTIC E
För ytterligare information om Motorhuven och Motorn, se motsvarande avsnitt.
Start med ett annat batteri
Om bilens batteri är urladdat kan motorn startas med hjälp av ett reservbatteri (externt eller från ett annat fordon) och startkablar, eller en batteribooster.
WARNI NG
Starta aldrig bilen genom att ansluta en batteriladdare.
Använd aldrig en batteribooster på 24 V eller mer.Kontrollera först att hjälpbatteriet har en nominell spänning på 12 V och en kapacitet som minst är likvärdig det urladdade batteriets.De båda bilarna får inte komma i kontakt.Stäng av all elförbrukande utrustning i båda bilarna (ljudsystem, belysning, torkare etc.)Kontrollera noga att startkablarna befinner sig på ordentligt avstånd från motorns rörliga delar (fläkt, rem etc.).Lossa inte ur pluspolen (+) när motorn är igång.

244

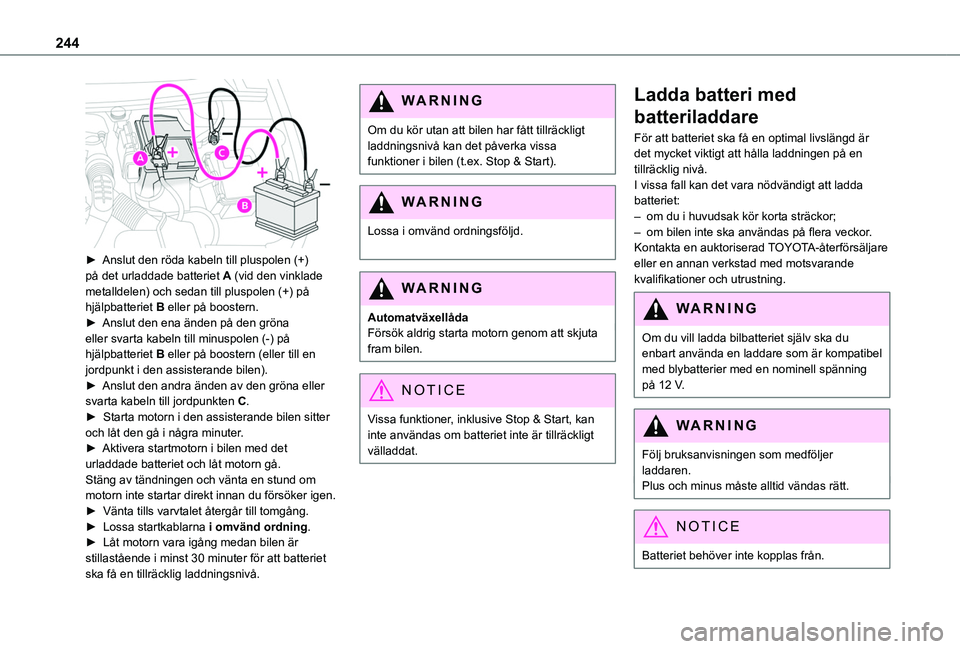

► Anslut den röda kabeln till pluspolen (+) på det urladdade batteriet A (vid den vinklade metalldelen) och sedan till pluspolen (+) på hjälpbatteriet B eller på boostern.► Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B eller på boostern (eller till en jordpunkt i den assisterande bilen).► Anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C.► Starta motorn i den assisterande bilen sitter och låt den gå i några minuter.► Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.Stäng av tändningen och vänta en stund om motorn inte startar direkt innan du försöker igen.► Vänta tills varvtalet återgår till tomgång.► Lossa startkablarna i omvänd ordning.► Låt motorn vara igång medan bilen är stillastående i minst 30 minuter för att batteriet ska få en tillräcklig laddningsnivå.
WARNI NG
Om du kör utan att bilen har fått tillräckligt laddningsnivå kan det påverka vissa funktioner i bilen (t.ex. Stop & Start).
WARNI NG
Lossa i omvänd ordningsföljd.
WARNI NG
AutomatväxellådaFörsök aldrig starta motorn genom att skjuta fram bilen.
NOTIC E
Vissa funktioner, inklusive Stop & Start, kan inte användas om batteriet inte är tillräckligt välladdat.
Ladda batteri med
batteriladdare
För att batteriet ska få en optimal livslängd är det mycket viktigt att hålla laddningen på en tillräcklig nivå.I vissa fall kan det vara nödvändigt att ladda batteriet:– om du i huvudsak kör korta sträckor;– om bilen inte ska användas på flera veckor.Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
Om du vill ladda bilbatteriet själv ska du enbart använda en laddare som är kompatibel med blybatterier med en nominell spänning på 12 V.
WARNI NG
Följ bruksanvisningen som medföljer laddaren.Plus och minus måste alltid vändas rätt.
NOTIC E
Batteriet behöver inte kopplas från.

245
Om bilen får motorstopp
8
► Slå av tändningen.► Stäng av alla elförbrukare (ljudsystem, belysning, torkare etc.)

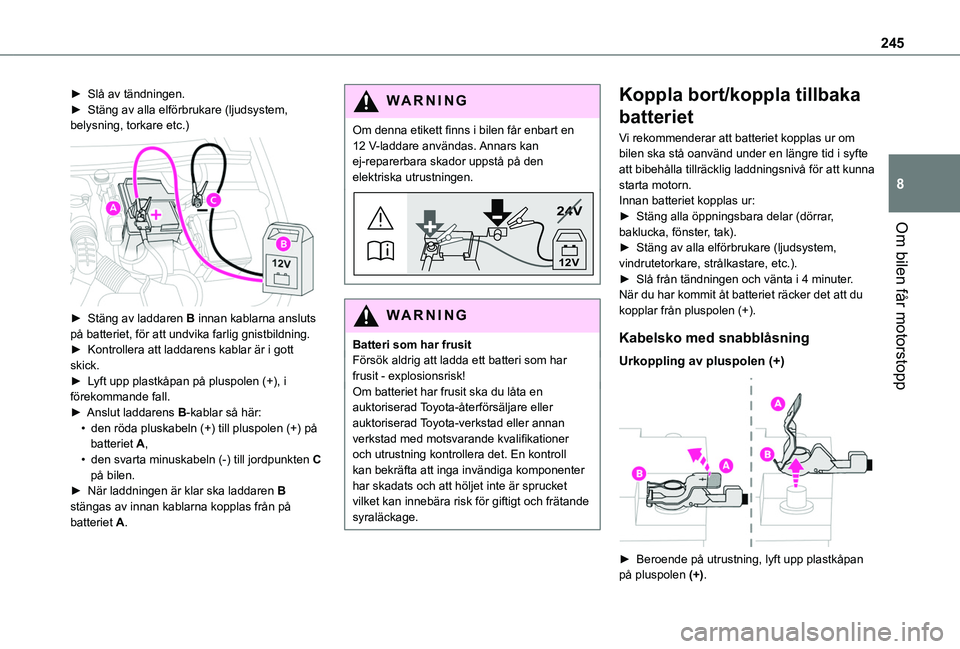

► Stäng av laddaren B innan kablarna ansluts på batteriet, för att undvika farlig gnistbildning.► Kontrollera att laddarens kablar är i gott skick.► Lyft upp plastkåpan på pluspolen (+), i förekommande fall.► Anslut laddarens B-kablar så här:• den röda pluskabeln (+) till pluspolen (+) på batteriet A,
• den svarta minuskabeln (-) till jordpunkten C på bilen.► När laddningen är klar ska laddaren B stängas av innan kablarna kopplas från på batteriet A.
WARNI NG
Om denna etikett finns i bilen får enbart en 12 V-laddare användas. Annars kan ej-reparerbara skador uppstå på den elektriska utrustningen.
24V
12V
WARNI NG
Batteri som har frusitFörsök aldrig att ladda ett batteri som har frusit - explosionsrisk!Om batteriet har frusit ska du låta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det. En kontroll kan bekräfta att inga invändiga komponenter har skadats och att höljet inte är sprucket vilket kan innebära risk för giftigt och frätande syraläckage.
Koppla bort/koppla tillbaka
batteriet
Vi rekommenderar att batteriet kopplas ur om bilen ska stå oanvänd under en längre tid i syfte att bibehålla tillräcklig laddningsnivå för att kunna starta motorn.Innan batteriet kopplas ur:► Stäng alla öppningsbara delar (dörrar, baklucka, fönster, tak).► Stäng av alla elförbrukare (ljudsystem, vindrutetorkare, strålkastare, etc.).► Slå från tändningen och vänta i 4 minuter.När du har kommit åt batteriet räcker det att du kopplar från pluspolen (+).
Kabelsko med snabblåsning
Urkoppling av pluspolen (+)

► Beroende på utrustning, lyft upp plastkåpan på pluspolen (+).

246

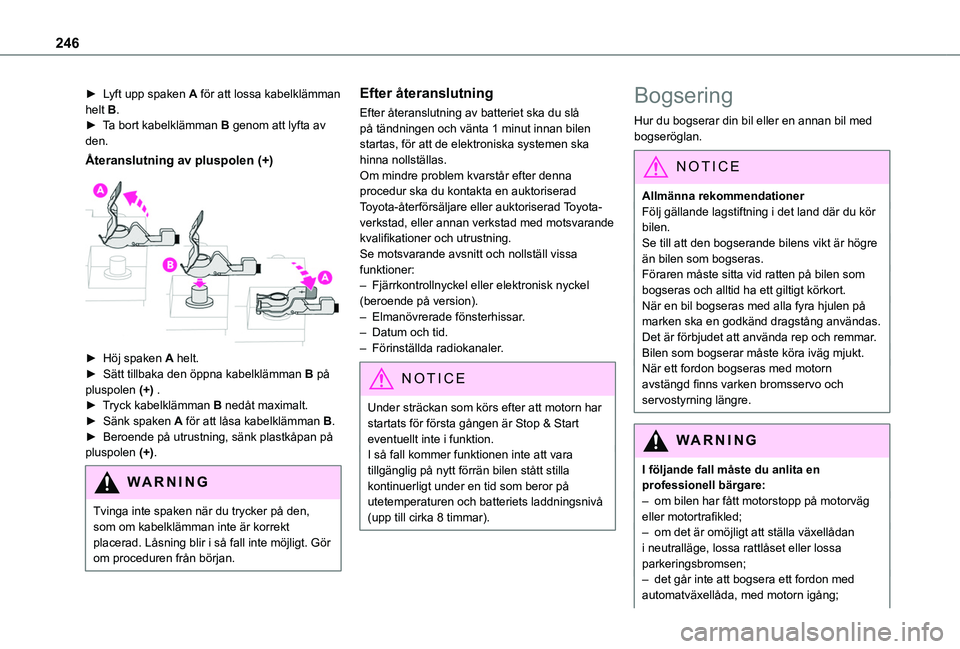

► Lyft upp spaken A för att lossa kabelklämman helt B.► Ta bort kabelklämman B genom att lyfta av den.
Återanslutning av pluspolen (+)

► Höj spaken A helt.► Sätt tillbaka den öppna kabelklämman B på pluspolen (+) .► Tryck kabelklämman B nedåt maximalt.► Sänk spaken A för att låsa kabelklämman B.► Beroende på utrustning, sänk plastkåpan på
pluspolen (+).
WARNI NG
Tvinga inte spaken när du trycker på den, som om kabelklämman inte är korrekt placerad. Låsning blir i så fall inte möjligt. Gör
om proceduren från början.
Efter återanslutning
Efter återanslutning av batteriet ska du slå på tändningen och vänta 1 minut innan bilen startas, för att de elektroniska systemen ska hinna nollställas.Om mindre problem kvarstår efter denna procedur ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Se motsvarande avsnitt och nollställ vissa funktioner:– Fjärrkontrollnyckel eller elektronisk nyckel (beroende på version).– Elmanövrerade fönsterhissar.– Datum och tid.– Förinställda radiokanaler.
NOTIC E
Under sträckan som körs efter att motorn har startats för första gången är Stop & Start eventuellt inte i funktion.
I så fall kommer funktionen inte att vara tillgänglig på nytt förrän bilen stått stilla kontinuerligt under en tid som beror på utetemperaturen och batteriets laddningsnivå (upp till cirka 8 timmar).
Bogsering
Hur du bogserar din bil eller en annan bil med bogseröglan.
NOTIC E
Allmänna rekommendationerFölj gällande lagstiftning i det land där du kör bilen.Se till att den bogserande bilens vikt är högre än bilen som bogseras.Föraren måste sitta vid ratten på bilen som bogseras och alltid ha ett giltigt körkort.När en bil bogseras med alla fyra hjulen på marken ska en godkänd dragstång användas. Det är förbjudet att använda rep och remmar.Bilen som bogserar måste köra iväg mjukt.När ett fordon bogseras med motorn avstängd finns varken bromsservo och servostyrning längre.
WARNI NG
I följande fall måste du anlita en professionell bärgare:– om bilen har fått motorstopp på motorväg eller motortrafikled;– om det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller lossa parkeringsbromsen;– det går inte att bogsera ett fordon med automatväxellåda, med motorn igång;

247
Om bilen får motorstopp
8
– vid bogsering med bara två hjul på marken;– fordon med fyrhjulsdrift;– ingen godkänd dragstång tillgänglig.
WARNI NG
Innan bilen bogseras är det viktigt att växeln är i friläge.För ytterligare information om Att köra i friläge se motsvarande avsnitt.
NOTIC E
ElmotorEn elbil får under inga omständigheter användas till att bogsera ett annat fordon.Den kan emellertid användas till att lämna ett hjulspår.

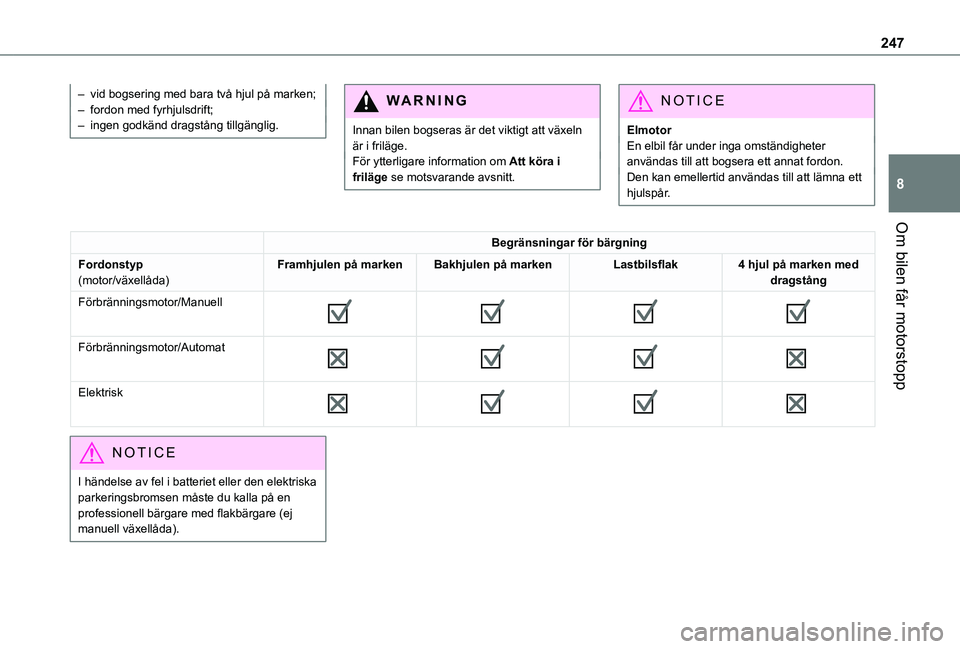

Begränsningar för bärgning
Fordonstyp(motor/växellåda)Framhjulen på markenBakhjulen på markenLastbilsflak4 hjul på marken med dragstång
Förbränningsmotor/Manuell







Förbränningsmotor/Automat







Elektrisk







NOTIC E
I händelse av fel i batteriet eller den elektriska parkeringsbromsen måste du kalla på en professionell bärgare med flakbärgare (ej manuell växellåda).

248

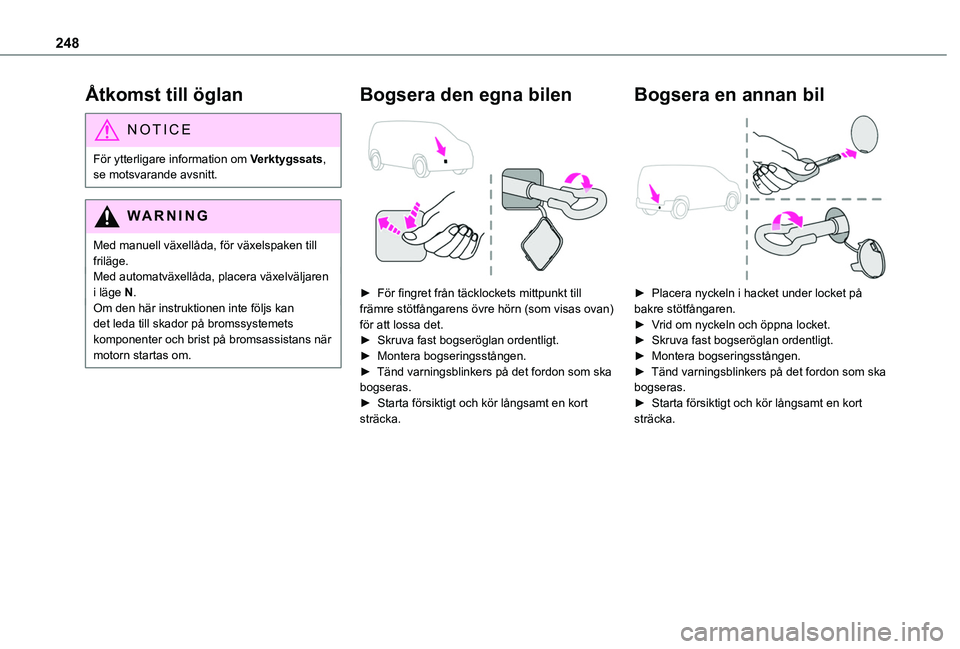

Åtkomst till öglan
NOTIC E
För ytterligare information om Verktygssats, se motsvarande avsnitt.
WARNI NG
Med manuell växellåda, för växelspaken till friläge.Med automatväxellåda, placera växelväljaren i läge N.Om den här instruktionen inte följs kan det leda till skador på bromssystemets komponenter och brist på bromsassistans när motorn startas om.
Bogsera den egna bilen

► För fingret från täcklockets mittpunkt till främre stötfångarens övre hörn (som visas ovan) för att lossa det.► Skruva fast bogseröglan ordentligt.► Montera bogseringsstången.► Tänd varningsblinkers på det fordon som ska bogseras.► Starta försiktigt och kör långsamt en kort sträcka.
Bogsera en annan bil

► Placera nyckeln i hacket under locket på bakre stötfångaren.► Vrid om nyckeln och öppna locket.► Skruva fast bogseröglan ordentligt.► Montera bogseringsstången.► Tänd varningsblinkers på det fordon som ska bogseras.► Starta försiktigt och kör långsamt en kort sträcka.

249
Teknisk information
9

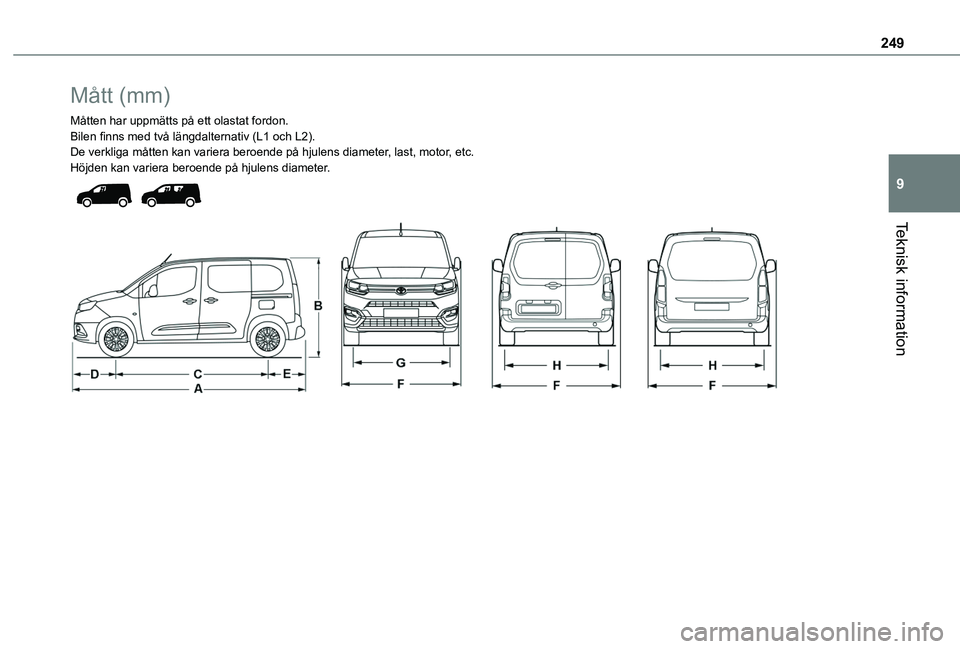

Mått (mm)
Måtten har uppmätts på ett olastat fordon.Bilen finns med två längdalternativ (L1 och L2).De verkliga måtten kan variera beroende på hjulens diameter, last, motor, etc.Höjden kan variera beroende på hjulens diameter.

250

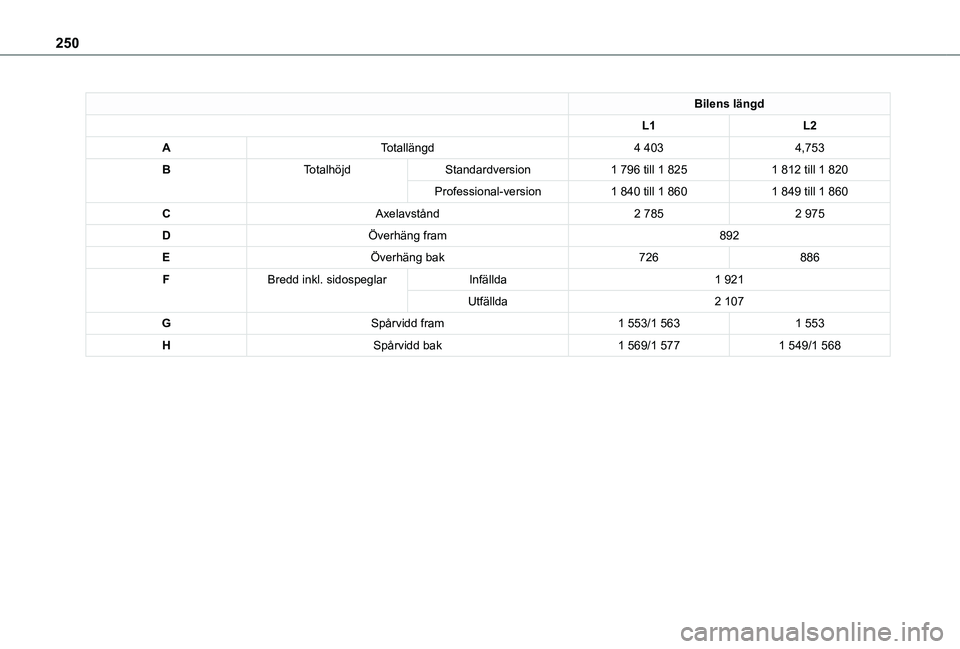

Bilens längd
L1L2
ATotallängd4 4034,753
BTotalhöjdStandardversion1 796 till 1 8251 812 till 1 820
Professional-version1 840 till 1 8601 849 till 1 860
CAxelavstånd2 7852 975
DÖverhäng fram892
EÖverhäng bak726886
FBredd inkl. sidospeglarInfällda1 921
Utfällda2 107
GSpårvidd fram1 553/1 5631 553
HSpårvidd bak1 569/1 5771 549/1 568
