TOYOTA PROACE CITY EV 2021 Instrukcja obsługi (in Polish)

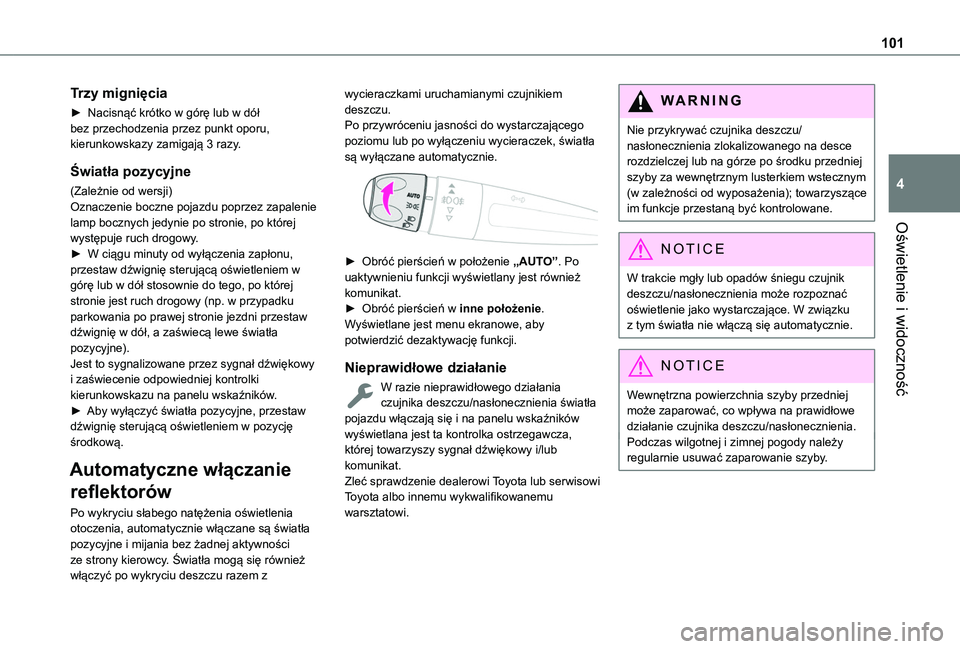

101
Oświetlenie i widoczność
4
Trzy mignięcia
► Nacisnąć krótko w górę lub w dół bez przechodzenia przez punkt oporu, kierunkowskazy zamigają 3 razy.
Światła pozycyjne
(Zależnie od wersji)Oznaczenie boczne pojazdu poprzez zapalenie lamp bocznych jedynie po stronie, po której występuje ruch drogowy.► W ciągu minuty od wyłączenia zapłonu, przestaw dźwignię sterującą oświetleniem w górę lub w dół stosownie do tego, po której stronie jest ruch drogowy (np. w przypadku parkowania po prawej stronie jezdni przestaw dźwignię w dół, a zaświecą lewe światła pozycyjne).Jest to sygnalizowane przez sygnał dźwiękowy i zaświecenie odpowiedniej kontrolki kierunkowskazu na panelu wskaźników.► Aby wyłączyć światła pozycyjne, przestaw dźwignię sterującą oświetleniem w pozycję środkową.
Automatyczne włączanie
reflektorów
Po wykryciu słabego natężenia oświetlenia otoczenia, automatycznie włączane są światła pozycyjne i mijania bez żadnej aktywności ze strony kierowcy. Światła mogą się również włączyć po wykryciu deszczu razem z
wycieraczkami uruchamianymi czujnikiem deszczu.Po przywróceniu jasności do wystarczającego poziomu lub po wyłączeniu wycieraczek, światła są wyłączane automatycznie.

► Obróć pierścień w położenie „AUTO”. Po uaktywnieniu funkcji wyświetlany jest również komunikat.► Obróć pierścień w inne położenie. Wyświetlane jest menu ekranowe, aby potwierdzić dezaktywację funkcji.
Nieprawidłowe działanie
W razie nieprawidłowego działania czujnika deszczu/nasłonecznienia światła pojazdu włączają się i na panelu wskaźników wyświetlana jest ta kontrolka ostrzegawcza, której towarzyszy sygnał dźwiękowy i/lub komunikat.Zleć sprawdzenie dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
WARNI NG
Nie przykrywać czujnika deszczu/nasłonecznienia zlokalizowanego na desce rozdzielczej lub na górze po środku przedniej szyby za wewnętrznym lusterkiem wstecznym (w zależności od wyposażenia); towarzyszące im funkcje przestaną być kontrolowane.
NOTIC E
W trakcie mgły lub opadów śniegu czujnik deszczu/nasłonecznienia może rozpoznać oświetlenie jako wystarczające. W związku z tym światła nie włączą się automatycznie.
NOTIC E
Wewnętrzna powierzchnia szyby przedniej może zaparować, co wpływa na prawidłowe działanie czujnika deszczu/nasłonecznienia.Podczas wilgotnej i zimnej pogody należy regularnie usuwać zaparowanie szyby.

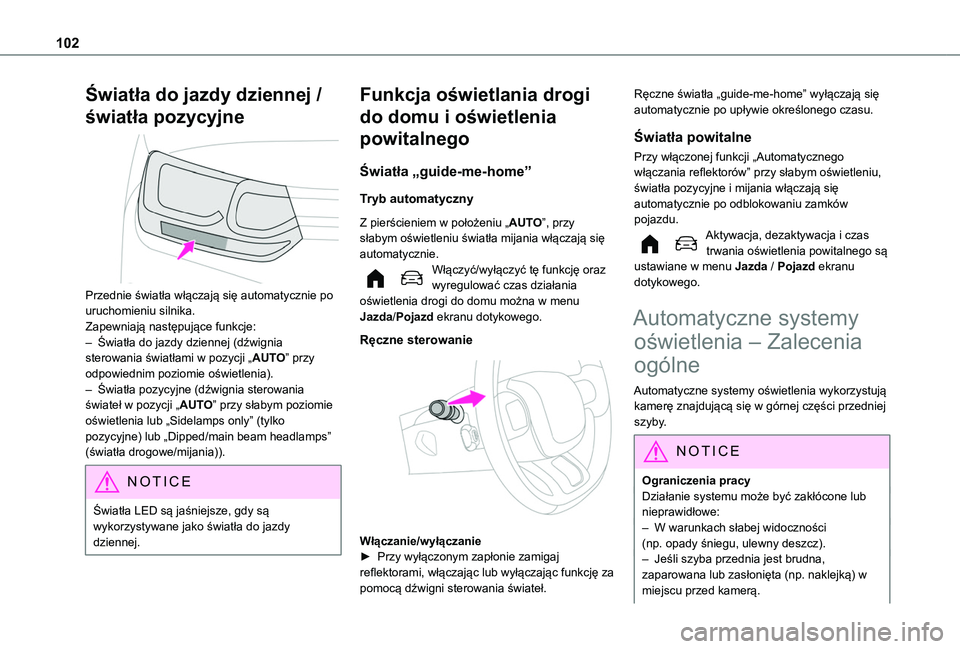

102
Światła do jazdy dziennej /
światła pozycyjne

Przednie światła włączają się automatycznie po uruchomieniu silnika.Zapewniają następujące funkcje:– Światła do jazdy dziennej (dźwignia sterowania światłami w pozycji „AUTO” przy odpowiednim poziomie oświetlenia).– Światła pozycyjne (dźwignia sterowania świateł w pozycji „AUTO” przy słabym poziomie oświetlenia lub „Sidelamps only” (tylko pozycyjne) lub „Dipped/main beam headlamps” (światła drogowe/mijania)).
NOTIC E
Światła LED są jaśniejsze, gdy są wykorzystywane jako światła do jazdy dziennej.
Funkcja oświetlania drogi
do domu i oświetlenia
powitalnego
Światła „guide-me-home”
Tryb automatyczny
Z pierścieniem w położeniu „AUTO”, przy słabym oświetleniu światła mijania włączają się automatycznie.Włączyć/wyłączyć tę funkcję oraz wyregulować czas działania oświetlenia drogi do domu można w menu Jazda/Pojazd ekranu dotykowego.
Ręczne sterowanie


Włączanie/wyłączanie► Przy wyłączonym zapłonie zamigaj reflektorami, włączając lub wyłączając funkcję za pomocą dźwigni sterowania świateł.
Ręczne światła „guide-me-home” wyłączają się automatycznie po upływie określonego czasu.
Światła powitalne
Przy włączonej funkcji „Automatycznego włączania reflektorów” przy słabym oświetleniu, światła pozycyjne i mijania włączają się automatycznie po odblokowaniu zamków pojazdu.Aktywacja, dezaktywacja i czas trwania oświetlenia powitalnego są ustawiane w menu Jazda / Pojazd ekranu dotykowego.
Automatyczne systemy
oświetlenia – Zalecenia
ogólne
Automatyczne systemy oświetlenia wykorzystują kamerę znajdującą się w górnej części przedniej szyby.
NOTIC E
Ograniczenia pracyDziałanie systemu może być zakłócone lub nieprawidłowe:– W warunkach słabej widoczności (np. opady śniegu, ulewny deszcz).– Jeśli szyba przednia jest brudna, zaparowana lub zasłonięta (np. naklejką) w miejscu przed kamerą.

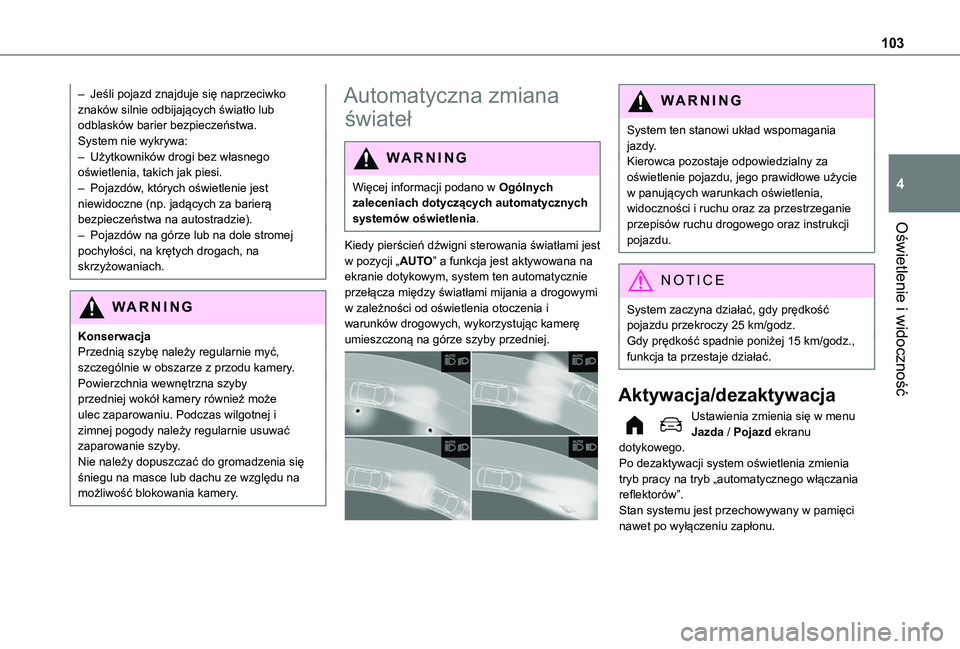

103
Oświetlenie i widoczność
4
– Jeśli pojazd znajduje się naprzeciwko znaków silnie odbijających światło lub odblasków barier bezpieczeństwa.System nie wykrywa:– Użytkowników drogi bez własnego oświetlenia, takich jak piesi.– Pojazdów, których oświetlenie jest niewidoczne (np. jadących za barierą bezpieczeństwa na autostradzie).– Pojazdów na górze lub na dole stromej pochyłości, na krętych drogach, na skrzyżowaniach.
WARNI NG
KonserwacjaPrzednią szybę należy regularnie myć, szczególnie w obszarze z przodu kamery.Powierzchnia wewnętrzna szyby przedniej wokół kamery również może ulec zaparowaniu. Podczas wilgotnej i zimnej pogody należy regularnie usuwać zaparowanie szyby.Nie należy dopuszczać do gromadzenia się śniegu na masce lub dachu ze względu na możliwość blokowania kamery.
Automatyczna zmiana
świateł
WARNI NG
Więcej informacji podano w Ogólnych zaleceniach dotyczących automatycznych systemów oświetlenia.
Kiedy pierścień dźwigni sterowania światłami jest w pozycji „AUTO” a funkcja jest aktywowana na ekranie dotykowym, system ten automatycznie przełącza między światłami mijania a drogowymi w zależności od oświetlenia otoczenia i warunków drogowych, wykorzystując kamerę umieszczoną na górze szyby przedniej.

WARNI NG
System ten stanowi układ wspomagania jazdy.Kierowca pozostaje odpowiedzialny za oświetlenie pojazdu, jego prawidłowe użycie w panujących warunkach oświetlenia, widoczności i ruchu oraz za przestrzeganie przepisów ruchu drogowego oraz instrukcji pojazdu.
NOTIC E
System zaczyna działać, gdy prędkość pojazdu przekroczy 25 km/godz.Gdy prędkość spadnie poniżej 15 km/godz., funkcja ta przestaje działać.
Aktywacja/dezaktywacja
Ustawienia zmienia się w menu Jazda / Pojazd ekranu dotykowego.Po dezaktywacji system oświetlenia zmienia tryb pracy na tryb „automatycznego włączania reflektorów”.Stan systemu jest przechowywany w pamięci nawet po wyłączeniu zapłonu.

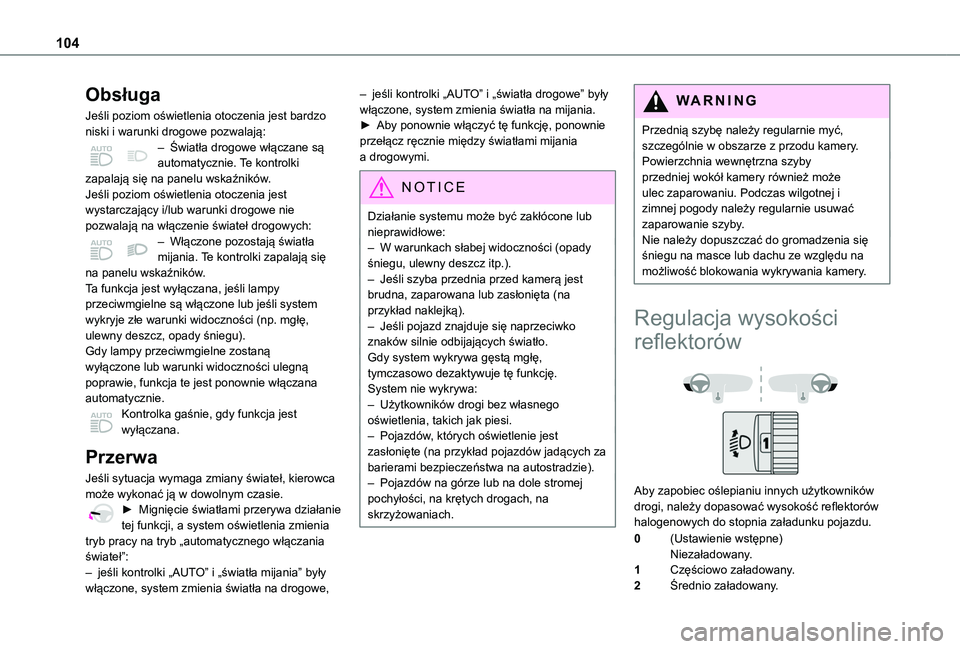

104
Obsługa
Jeśli poziom oświetlenia otoczenia jest bardzo niski i warunki drogowe pozwalają:– Światła drogowe włączane są automatycznie. Te kontrolki zapalają się na panelu wskaźników.Jeśli poziom oświetlenia otoczenia jest wystarczający i/lub warunki drogowe nie pozwalają na włączenie świateł drogowych:– Włączone pozostają światła mijania. Te kontrolki zapalają się na panelu wskaźników.Ta funkcja jest wyłączana, jeśli lampy przeciwmgielne są włączone lub jeśli system wykryje złe warunki widoczności (np. mgłę, ulewny deszcz, opady śniegu).Gdy lampy przeciwmgielne zostaną wyłączone lub warunki widoczności ulegną poprawie, funkcja te jest ponownie włączana automatycznie.Kontrolka gaśnie, gdy funkcja jest wyłączana.
Przerwa
Jeśli sytuacja wymaga zmiany świateł, kierowca może wykonać ją w dowolnym czasie.► Mignięcie światłami przerywa działanie tej funkcji, a system oświetlenia zmienia tryb pracy na tryb „automatycznego włączania świateł”:– jeśli kontrolki „AUTO” i „światła mijania” były włączone, system zmienia światła na drogowe,
– jeśli kontrolki „AUTO” i „światła drogowe” były włączone, system zmienia światła na mijania.► Aby ponownie włączyć tę funkcję, ponownie przełącz ręcznie między światłami mijania a drogowymi.
NOTIC E
Działanie systemu może być zakłócone lub nieprawidłowe:– W warunkach słabej widoczności (opady śniegu, ulewny deszcz itp.).– Jeśli szyba przednia przed kamerą jest brudna, zaparowana lub zasłonięta (na przykład naklejką).– Jeśli pojazd znajduje się naprzeciwko znaków silnie odbijających światło.Gdy system wykrywa gęstą mgłę, tymczasowo dezaktywuje tę funkcję.System nie wykrywa:– Użytkowników drogi bez własnego oświetlenia, takich jak piesi.– Pojazdów, których oświetlenie jest
zasłonięte (na przykład pojazdów jadących za barierami bezpieczeństwa na autostradzie).– Pojazdów na górze lub na dole stromej pochyłości, na krętych drogach, na skrzyżowaniach.
WARNI NG
Przednią szybę należy regularnie myć, szczególnie w obszarze z przodu kamery.Powierzchnia wewnętrzna szyby przedniej wokół kamery również może ulec zaparowaniu. Podczas wilgotnej i zimnej pogody należy regularnie usuwać zaparowanie szyby.Nie należy dopuszczać do gromadzenia się śniegu na masce lub dachu ze względu na możliwość blokowania wykrywania kamery.
Regulacja wysokości
reflektorów


Aby zapobiec oślepianiu innych użytkowników drogi, należy dopasować wysokość reflektorów halogenowych do stopnia załadunku pojazdu.
0(Ustawienie wstępne)Niezaładowany.
1Częściowo załadowany.
2Średnio załadowany.

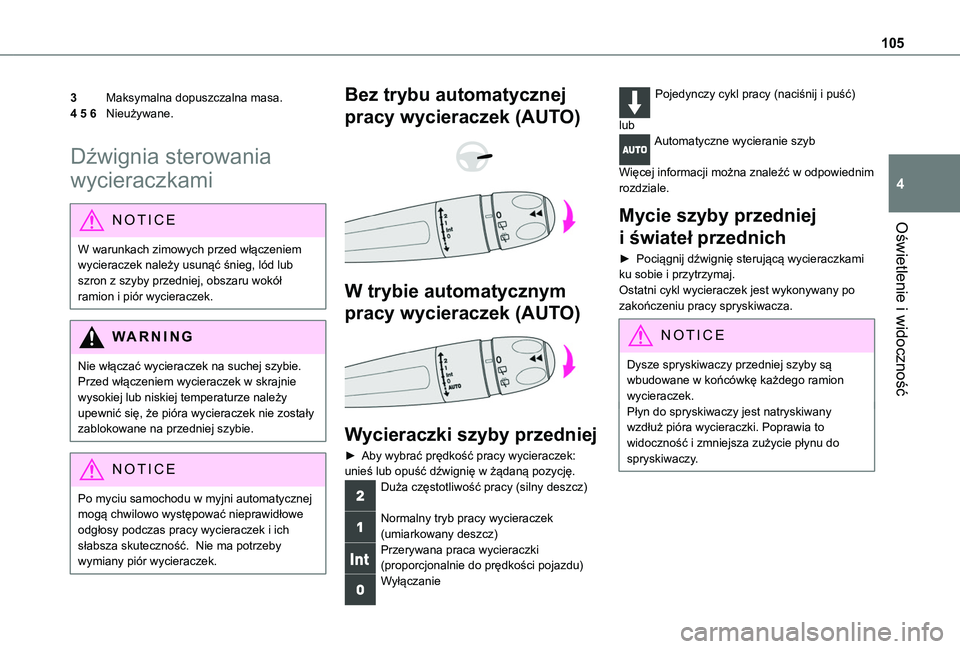

105
Oświetlenie i widoczność
4
3Maksymalna dopuszczalna masa.
4 5 6Nieużywane.
Dźwignia sterowania
wycieraczkami
NOTIC E
W warunkach zimowych przed włączeniem wycieraczek należy usunąć śnieg, lód lub szron z szyby przedniej, obszaru wokół ramion i piór wycieraczek.
WARNI NG
Nie włączać wycieraczek na suchej szybie. Przed włączeniem wycieraczek w skrajnie wysokiej lub niskiej temperaturze należy upewnić się, że pióra wycieraczek nie zostały zablokowane na przedniej szybie.
NOTIC E
Po myciu samochodu w myjni automatycznej mogą chwilowo występować nieprawidłowe odgłosy podczas pracy wycieraczek i ich
słabsza skuteczność. Nie ma potrzeby wymiany piór wycieraczek.
Bez trybu automatycznej
pracy wycieraczek (AUTO)


W trybie automatycznym
pracy wycieraczek (AUTO)

Wycieraczki szyby przedniej
► Aby wybrać prędkość pracy wycieraczek: unieś lub opuść dźwignię w żądaną pozycję.Duża częstotliwość pracy (silny deszcz)
Normalny tryb pracy wycieraczek (umiarkowany deszcz)Przerywana praca wycieraczki (proporcjonalnie do prędkości pojazdu)Wyłączanie
Pojedynczy cykl pracy (naciśnij i puść)
lubAutomatyczne wycieranie szyb
Więcej informacji można znaleźć w odpowiednim rozdziale.
Mycie szyby przedniej
i świateł przednich
► Pociągnij dźwignię sterującą wycieraczkami ku sobie i przytrzymaj.Ostatni cykl wycieraczek jest wykonywany po zakończeniu pracy spryskiwacza.
NOTIC E
Dysze spryskiwaczy przedniej szyby są wbudowane w końcówkę każdego ramion wycieraczek.Płyn do spryskiwaczy jest natryskiwany wzdłuż pióra wycieraczki. Poprawia to widoczność i zmniejsza zużycie płynu do spryskiwaczy.

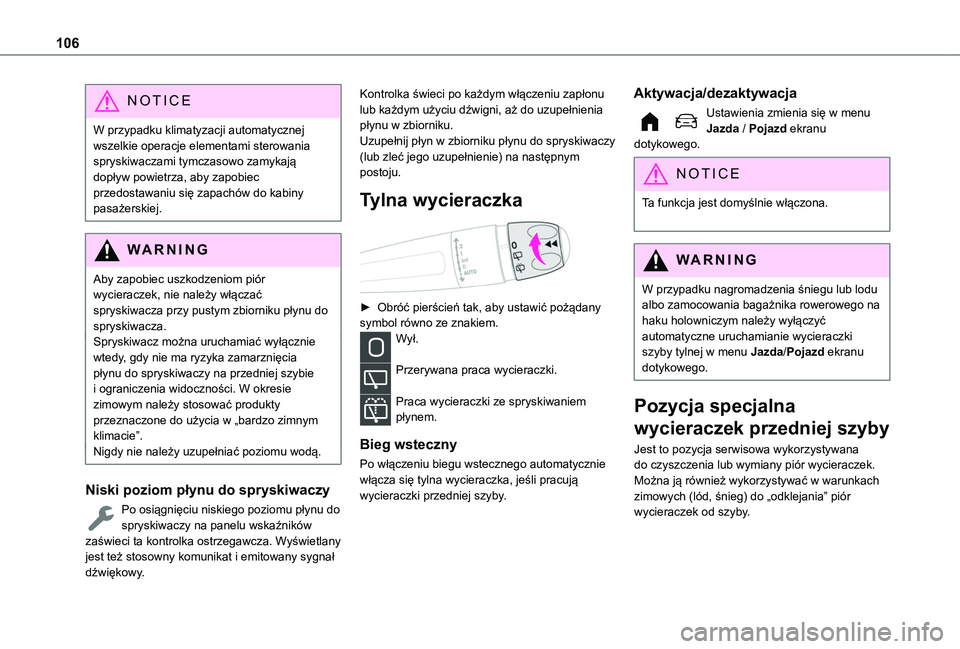

106
NOTIC E
W przypadku klimatyzacji automatycznej wszelkie operacje elementami sterowania spryskiwaczami tymczasowo zamykają dopływ powietrza, aby zapobiec przedostawaniu się zapachów do kabiny pasażerskiej.
WARNI NG
Aby zapobiec uszkodzeniom piór wycieraczek, nie należy włączać spryskiwacza przy pustym zbiorniku płynu do spryskiwacza.Spryskiwacz można uruchamiać wyłącznie wtedy, gdy nie ma ryzyka zamarznięcia płynu do spryskiwaczy na przedniej szybie i ograniczenia widoczności. W okresie zimowym należy stosować produkty przeznaczone do użycia w „bardzo zimnym klimacie”.
Nigdy nie należy uzupełniać poziomu wodą.
Niski poziom płynu do spryskiwaczy
Po osiągnięciu niskiego poziomu płynu do spryskiwaczy na panelu wskaźników zaświeci ta kontrolka ostrzegawcza. Wyświetlany jest też stosowny komunikat i emitowany sygnał dźwiękowy.
Kontrolka świeci po każdym włączeniu zapłonu lub każdym użyciu dźwigni, aż do uzupełnienia płynu w zbiorniku.Uzupełnij płyn w zbiorniku płynu do spryskiwaczy (lub zleć jego uzupełnienie) na następnym postoju.
Tylna wycieraczka

► Obróć pierścień tak, aby ustawić pożądany symbol równo ze znakiem.Wył.
Przerywana praca wycieraczki.
Praca wycieraczki ze spryskiwaniem płynem.
Bieg wsteczny
Po włączeniu biegu wstecznego automatycznie włącza się tylna wycieraczka, jeśli pracują wycieraczki przedniej szyby.
Aktywacja/dezaktywacja
Ustawienia zmienia się w menu Jazda / Pojazd ekranu dotykowego.
NOTIC E
Ta funkcja jest domyślnie włączona.
WARNI NG
W przypadku nagromadzenia śniegu lub lodu albo zamocowania bagażnika rowerowego na haku holowniczym należy wyłączyć automatyczne uruchamianie wycieraczki szyby tylnej w menu Jazda/Pojazd ekranu dotykowego.
Pozycja specjalna
wycieraczek przedniej szyby
Jest to pozycja serwisowa wykorzystywana do czyszczenia lub wymiany piór wycieraczek. Można ją również wykorzystywać w warunkach zimowych (lód, śnieg) do „odklejania” piór wycieraczek od szyby.

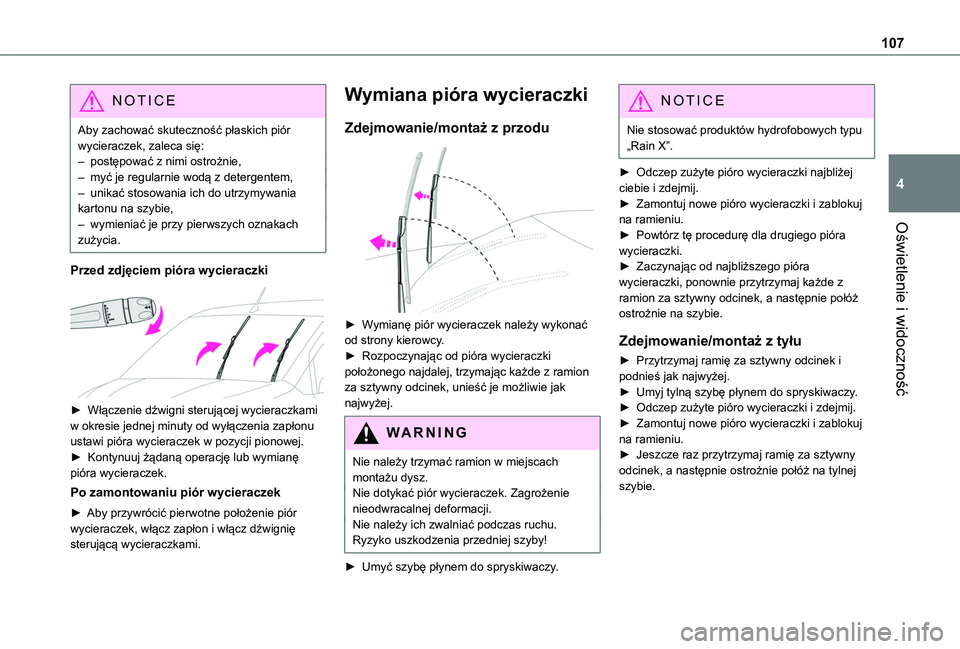

107
Oświetlenie i widoczność
4
NOTIC E
Aby zachować skuteczność płaskich piór wycieraczek, zaleca się:– postępować z nimi ostrożnie,– myć je regularnie wodą z detergentem,– unikać stosowania ich do utrzymywania kartonu na szybie,– wymieniać je przy pierwszych oznakach zużycia.
Przed zdjęciem pióra wycieraczki

► Włączenie dźwigni sterującej wycieraczkami w okresie jednej minuty od wyłączenia zapłonu ustawi pióra wycieraczek w pozycji pionowej.► Kontynuuj żądaną operację lub wymianę pióra wycieraczek.
Po zamontowaniu piór wycieraczek
► Aby przywrócić pierwotne położenie piór wycieraczek, włącz zapłon i włącz dźwignię sterującą wycieraczkami.
Wymiana pióra wycieraczki
Zdejmowanie/montaż z przodu

► Wymianę piór wycieraczek należy wykonać od strony kierowcy.► Rozpoczynając od pióra wycieraczki położonego najdalej, trzymając każde z ramion za sztywny odcinek, unieść je możliwie jak najwyżej.
WARNI NG
Nie należy trzymać ramion w miejscach montażu dysz.Nie dotykać piór wycieraczek. Zagrożenie nieodwracalnej deformacji.Nie należy ich zwalniać podczas ruchu. Ryzyko uszkodzenia przedniej szyby!
► Umyć szybę płynem do spryskiwaczy.
NOTIC E
Nie stosować produktów hydrofobowych typu „Rain X”.
► Odczep zużyte pióro wycieraczki najbliżej ciebie i zdejmij.► Zamontuj nowe pióro wycieraczki i zablokuj na ramieniu.► Powtórz tę procedurę dla drugiego pióra wycieraczki.► Zaczynając od najbliższego pióra wycieraczki, ponownie przytrzymaj każde z ramion za sztywny odcinek, a następnie połóż ostrożnie na szybie.
Zdejmowanie/montaż z tyłu
► Przytrzymaj ramię za sztywny odcinek i podnieś jak najwyżej.► Umyj tylną szybę płynem do spryskiwaczy.► Odczep zużyte pióro wycieraczki i zdejmij.► Zamontuj nowe pióro wycieraczki i zablokuj na ramieniu.
► Jeszcze raz przytrzymaj ramię za sztywny odcinek, a następnie ostrożnie połóż na tylnej szybie.

108
Automatyczne wycieraczki
przedniej szyby
W trybie AUTO wycieraczki szyby przedniej działają automatycznie i dostosowują prędkość działania do natężenia deszczu.Wykrywanie wykorzystuje czujnik deszczu/jasności umieszczony na górze pośrodku szyby przedniej, za lusterkiem wstecznym.
WARNI NG
Nie zakrywać czujnika deszczu/nasłonecznienia.W czasie korzystania z myjni automatycznej należy wyłączyć tryb automatycznej pracy wycieraczek oraz zapłon.W zimie zaleca się odczekanie, aż wycieraczki będą całkowicie wolne od lodu przed włączeniem automatycznego trybu pracy wycieraczek.
Włączanie

► Pociągnij delikatnie dźwignię sterującą do dołu.Cykl pracy wycieraczek potwierdza przyjęcie
polecenia.Na panelu wskaźników zaświeci następująca kontrolka informacyjna. Wyświetlany jest też stosowny komunikat.W zależności od wersji, kontrolka ta pojawia się na wyświetlaczu lub na panelu wskaźników i towarzyszy jej komunikat.
Wyłączanie
► Naciśnij krótko dźwignię sterującą w dół lub ustaw dźwignię sterującą w innej pozycji (Int, 1 lub 2).Ta kontrolka zgaśnie na panelu wskaźników. Wyświetlany jest też stosowny komunikat.
NOTIC E
Jeśli zapłon zostanie wyłączony na okres dłuższy niż jedna minutę, tryb automatyczny wycieraczek należy ponownie aktywować, naciskając dźwignię sterującą w dół.
Nieprawidłowe działanie
Jeśli wystąpiła usterka automatycznego trybu pracy wycieraczek, wycieraczki pracują w trybie przerywanym.Zleć ich sprawdzenie TOYOTA dealerowi lub wykwalifikowanemu warsztatowi.

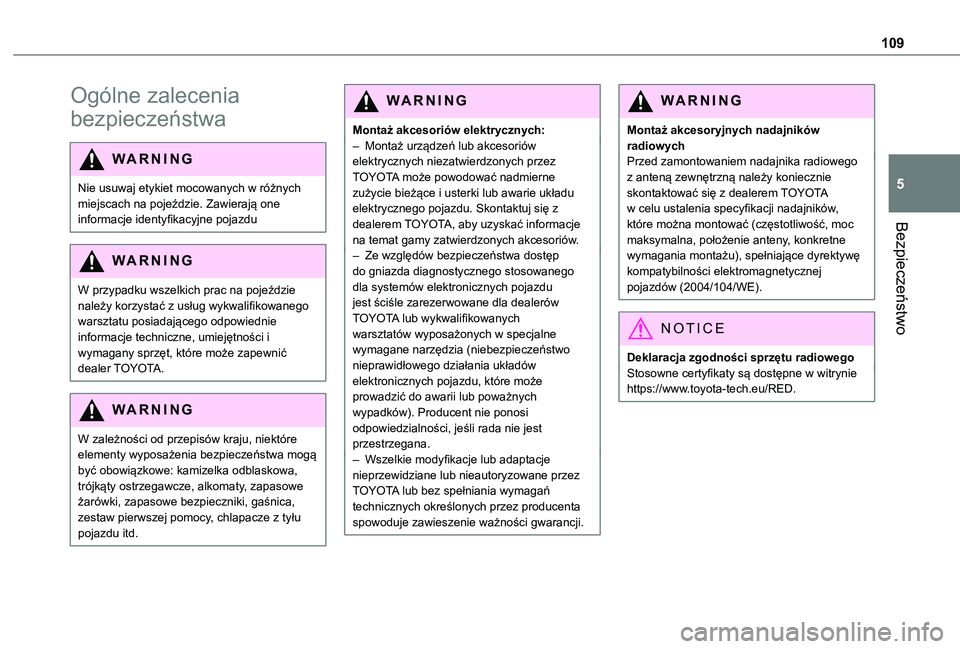

109
Bezpieczeństwo
5
Ogólne zalecenia
bezpieczeństwa
WARNI NG
Nie usuwaj etykiet mocowanych w różnych miejscach na pojeździe. Zawierają one informacje identyfikacyjne pojazdu
WARNI NG
W przypadku wszelkich prac na pojeździe należy korzystać z usług wykwalifikowanego warsztatu posiadającego odpowiednie informacje techniczne, umiejętności i wymagany sprzęt, które może zapewnić dealer TOYOTA.
WARNI NG
W zależności od przepisów kraju, niektóre
elementy wyposażenia bezpieczeństwa mogą być obowiązkowe: kamizelka odblaskowa, trójkąty ostrzegawcze, alkomaty, zapasowe żarówki, zapasowe bezpieczniki, gaśnica, zestaw pierwszej pomocy, chlapacze z tyłu pojazdu itd.
WARNI NG
Montaż akcesoriów elektrycznych:– Montaż urządzeń lub akcesoriów elektrycznych niezatwierdzonych przez TOYOTA może powodować nadmierne zużycie bieżące i usterki lub awarie układu elektrycznego pojazdu. Skontaktuj się z dealerem TOYOTA, aby uzyskać informacje na temat gamy zatwierdzonych akcesoriów.– Ze względów bezpieczeństwa dostęp do gniazda diagnostycznego stosowanego dla systemów elektronicznych pojazdu jest ściśle zarezerwowane dla dealerów TOYOTA lub wykwalifikowanych warsztatów wyposażonych w specjalne wymagane narzędzia (niebezpieczeństwo nieprawidłowego działania układów elektronicznych pojazdu, które może prowadzić do awarii lub poważnych wypadków). Producent nie ponosi odpowiedzialności, jeśli rada nie jest przestrzegana.
– Wszelkie modyfikacje lub adaptacje nieprzewidziane lub nieautoryzowane przez TOYOTA lub bez spełniania wymagań technicznych określonych przez producenta spowoduje zawieszenie ważności gwarancji.
WARNI NG
Montaż akcesoryjnych nadajników radiowychPrzed zamontowaniem nadajnika radiowego z anteną zewnętrzną należy koniecznie skontaktować się z dealerem TOYOTA w celu ustalenia specyfikacji nadajników, które można montować (częstotliwość, moc maksymalna, położenie anteny, konkretne wymagania montażu), spełniające dyrektywę kompatybilności elektromagnetycznej pojazdów (2004/104/WE).
NOTIC E
Deklaracja zgodności sprzętu radiowegoStosowne certyfikaty są dostępne w witrynie https://www.toyota-tech.eu/RED.

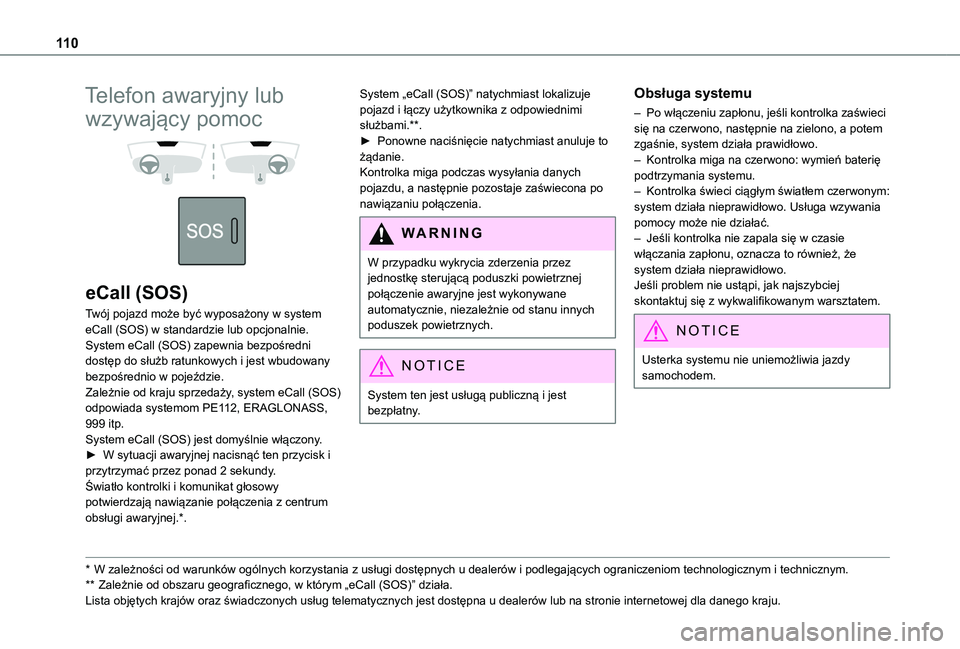

11 0
Telefon awaryjny lub
wzywający pomoc


eCall (SOS)
Twój pojazd może być wyposażony w system eCall (SOS) w standardzie lub opcjonalnie.System eCall (SOS) zapewnia bezpośredni dostęp do służb ratunkowych i jest wbudowany bezpośrednio w pojeździe.Zależnie od kraju sprzedaży, system eCall (SOS) odpowiada systemom PE112, ERAGLONASS, 999 itp.System eCall (SOS) jest domyślnie włączony.► W sytuacji awaryjnej nacisnąć ten przycisk i przytrzymać przez ponad 2 sekundy.Światło kontrolki i komunikat głosowy potwierdzają nawiązanie połączenia z centrum obsługi awaryjnej.*.
* W zależności od warunków ogólnych korzystania z usługi dostępnych u dealerów i podlegających ograniczeniom technologicznym i technicznym.
** Zależnie od obszaru geograficznego, w którym „eCall (SOS)” działa.
Lista objętych krajów oraz świadczonych usług telematycznych jest dostępna u dealerów lub na stronie internetowej dla danego kraju.
System „eCall (SOS)” natychmiast lokalizuje pojazd i łączy użytkownika z odpowiednimi służbami.**.► Ponowne naciśnięcie natychmiast anuluje to żądanie.Kontrolka miga podczas wysyłania danych pojazdu, a następnie pozostaje zaświecona po nawiązaniu połączenia.
WARNI NG
W przypadku wykrycia zderzenia przez jednostkę sterującą poduszki powietrznej połączenie awaryjne jest wykonywane automatycznie, niezależnie od stanu innych poduszek powietrznych.
NOTIC E
System ten jest usługą publiczną i jest bezpłatny.
Obsługa systemu
– Po włączeniu zapłonu, jeśli kontrolka zaświeci się na czerwono, następnie na zielono, a potem zgaśnie, system działa prawidłowo.– Kontrolka miga na czerwono: wymień baterię podtrzymania systemu.– Kontrolka świeci ciągłym światłem czerwonym: system działa nieprawidłowo. Usługa wzywania pomocy może nie działać.– Jeśli kontrolka nie zapala się w czasie włączania zapłonu, oznacza to również, że system działa nieprawidłowo.Jeśli problem nie ustąpi, jak najszybciej skontaktuj się z wykwalifikowanym warsztatem.
NOTIC E
Usterka systemu nie uniemożliwia jazdy samochodem.
