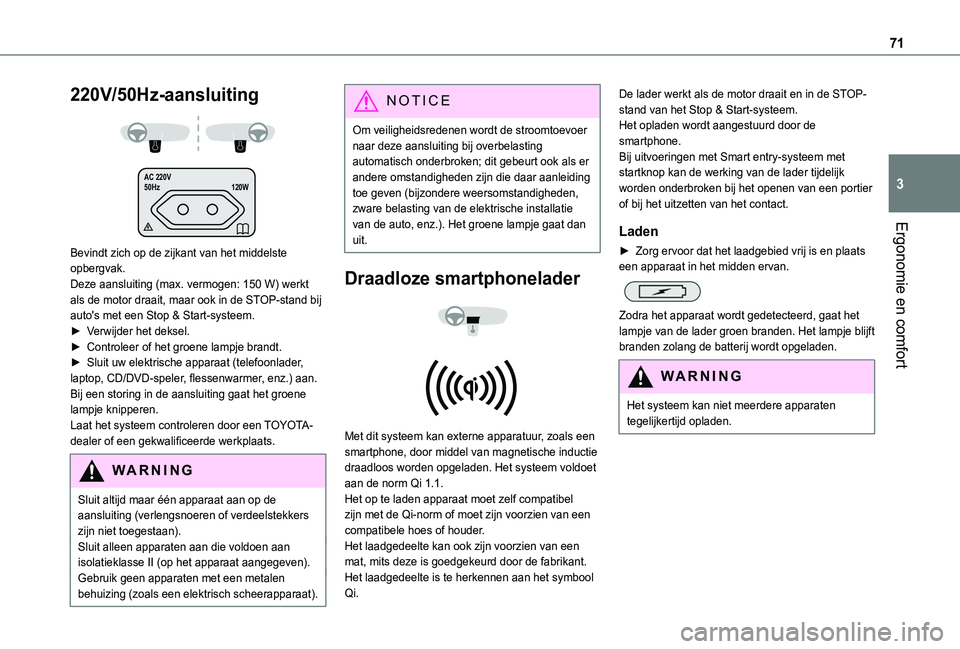

71
Ergonomie en comfort
3
220V/50Hz-aansluiting
AC 220V
50Hz 120W

Bevindt zich op de zijkant van het middelste opbergvak.Deze aansluiting (max. vermogen: 150 W) werkt als de motor draait, maar ook in de STOP-stand bij auto's met een Stop & Start-systeem.► Verwijder het deksel.► Controleer of het groene lampje brandt.► Sluit uw elektrische apparaat (telefoonlader, laptop, CD/DVD-speler, flessenwarmer, enz.) aan.Bij een storing in de aansluiting gaat het groene lampje knipperen.Laat het systeem controleren door een TOYOTA-dealer of een gekwalificeerde werkplaats.
WARNI NG
Sluit altijd maar één apparaat aan op de aansluiting (verlengsnoeren of verdeelstekkers zijn niet toegestaan).
Sluit alleen apparaten aan die voldoen aan isolatieklasse II (op het apparaat aangegeven).Gebruik geen apparaten met een metalen behuizing (zoals een elektrisch scheerapparaat).
NOTIC E
Om veiligheidsredenen wordt de stroomtoevoer naar deze aansluiting bij overbelasting automatisch onderbroken; dit gebeurt ook als er andere omstandigheden zijn die daar aanleiding toe geven (bijzondere weersomstandigheden, zware belasting van de elektrische installatie van de auto, enz.). Het groene lampje gaat dan uit.
Draadloze smartphonelader


Met dit systeem kan externe apparatuur, zoals een smartphone, door middel van magnetische inductie draadloos worden opgeladen. Het systeem voldoet aan de norm Qi 1.1.Het op te laden apparaat moet zelf compatibel zijn met de Qi-norm of moet zijn voorzien van een compatibele hoes of houder.Het laadgedeelte kan ook zijn voorzien van een mat, mits deze is goedgekeurd door de fabrikant.Het laadgedeelte is te herkennen aan het symbool Qi.
De lader werkt als de motor draait en in de STOP-stand van het Stop & Start-systeem.Het opladen wordt aangestuurd door de smartphone.Bij uitvoeringen met Smart entry-systeem met startknop kan de werking van de lader tijdelijk worden onderbroken bij het openen van een portier of bij het uitzetten van het contact.
Laden
► Zorg ervoor dat het laadgebied vrij is en plaats een apparaat in het midden ervan.

Zodra het apparaat wordt gedetecteerd, gaat het lampje van de lader groen branden. Het lampje blijft branden zolang de batterij wordt opgeladen.
WARNI NG
Het systeem kan niet meerdere apparaten tegelijkertijd opladen.

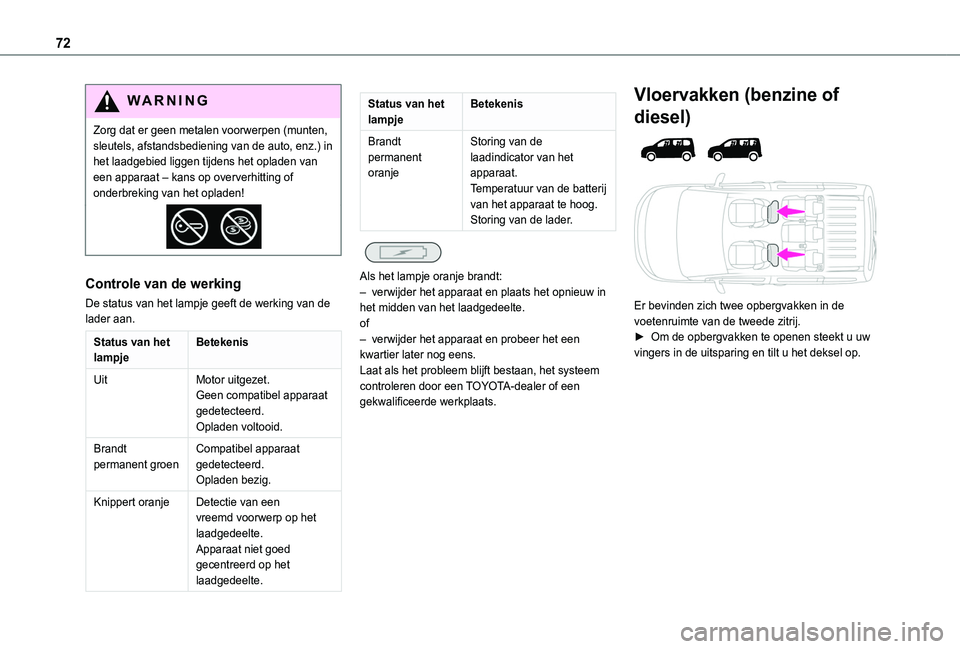

72
WARNI NG
Zorg dat er geen metalen voorwerpen (munten, sleutels, afstandsbediening van de auto, enz.) in het laadgebied liggen tijdens het opladen van een apparaat – kans op oververhitting of onderbreking van het opladen!
Controle van de werking
De status van het lampje geeft de werking van de lader aan.
Status van het lampjeBetekenis
UitMotor uitgezet.Geen compatibel apparaat gedetecteerd.Opladen voltooid.
Brandt permanent groenCompatibel apparaat gedetecteerd.Opladen bezig.
Knippert oranjeDetectie van een vreemd voorwerp op het laadgedeelte.Apparaat niet goed gecentreerd op het laadgedeelte.
Status van het lampjeBetekenis
Brandt permanent oranje
Storing van de laadindicator van het apparaat.Temperatuur van de batterij van het apparaat te hoog.Storing van de lader.

Als het lampje oranje brandt:– verwijder het apparaat en plaats het opnieuw in het midden van het laadgedeelte.of– verwijder het apparaat en probeer het een kwartier later nog eens.Laat als het probleem blijft bestaan, het systeem controleren door een TOYOTA-dealer of een gekwalificeerde werkplaats.
Vloervakken (benzine of
diesel)


Er bevinden zich twee opbergvakken in de voetenruimte van de tweede zitrij.► Om de opbergvakken te openen steekt u uw vingers in de uitsparing en tilt u het deksel op.

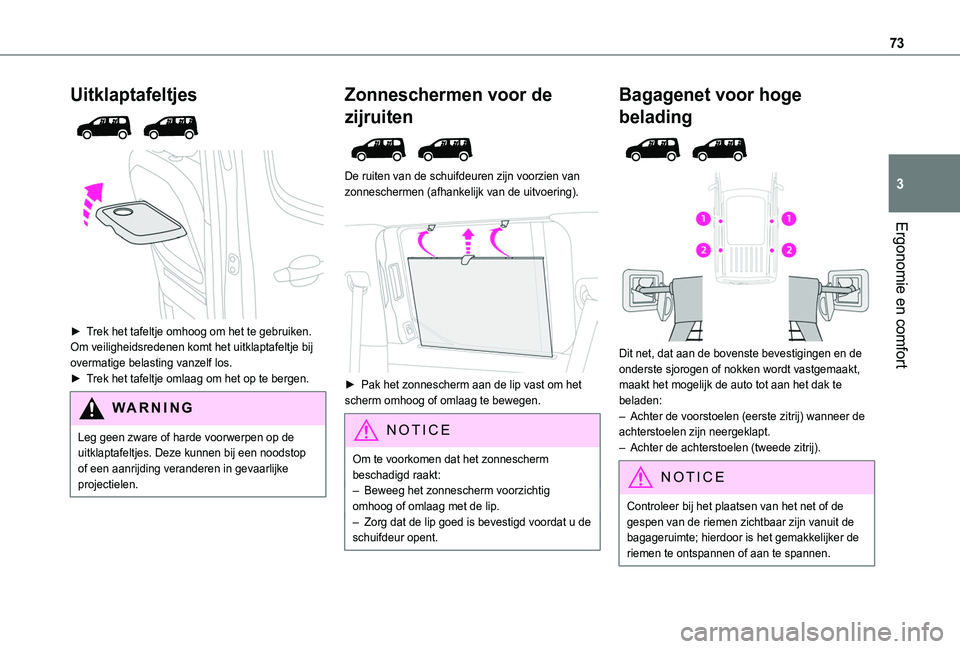

73
Ergonomie en comfort
3
Uitklaptafeltjes


► Trek het tafeltje omhoog om het te gebruiken.Om veiligheidsredenen komt het uitklaptafeltje bij overmatige belasting vanzelf los.► Trek het tafeltje omlaag om het op te bergen.
WARNI NG
Leg geen zware of harde voorwerpen op de
uitklaptafeltjes. Deze kunnen bij een noodstop of een aanrijding veranderen in gevaarlijke projectielen.
Zonneschermen voor de
zijruiten

De ruiten van de schuifdeuren zijn voorzien van zonneschermen (afhankelijk van de uitvoering).

► Pak het zonnescherm aan de lip vast om het scherm omhoog of omlaag te bewegen.
NOTIC E
Om te voorkomen dat het zonnescherm beschadigd raakt:– Beweeg het zonnescherm voorzichtig omhoog of omlaag met de lip.– Zorg dat de lip goed is bevestigd voordat u de schuifdeur opent.
Bagagenet voor hoge
belading


Dit net, dat aan de bovenste bevestigingen en de onderste sjorogen of nokken wordt vastgemaakt, maakt het mogelijk de auto tot aan het dak te beladen:– Achter de voorstoelen (eerste zitrij) wanneer de achterstoelen zijn neergeklapt.– Achter de achterstoelen (tweede zitrij).
NOTIC E
Controleer bij het plaatsen van het net of de gespen van de riemen zichtbaar zijn vanuit de bagageruimte; hierdoor is het gemakkelijker de riemen te ontspannen of aan te spannen.

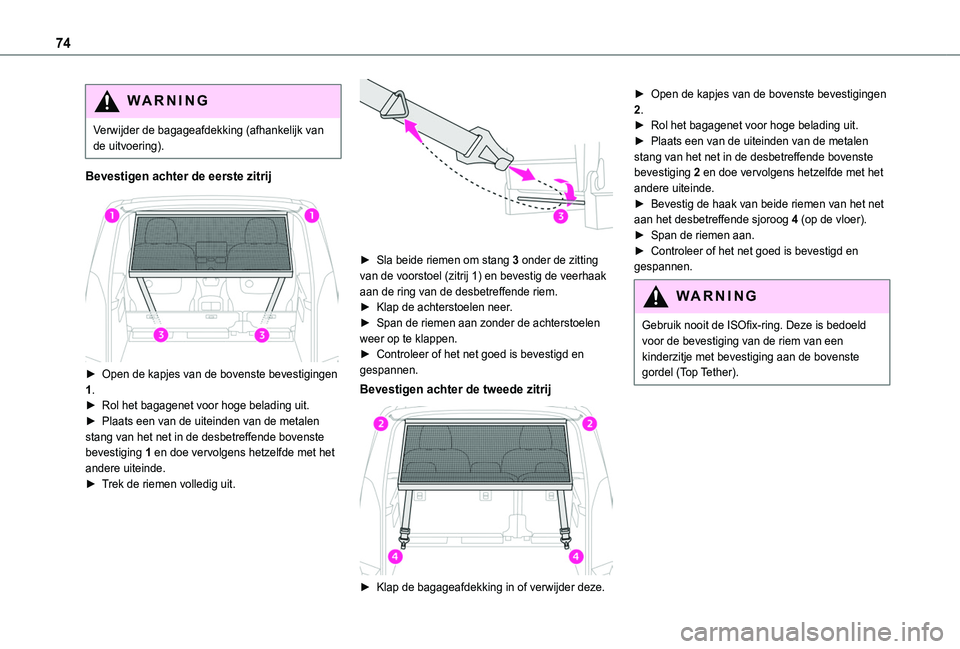

74
WARNI NG
Verwijder de bagageafdekking (afhankelijk van de uitvoering).
Bevestigen achter de eerste zitrij

► Open de kapjes van de bovenste bevestigingen 1.► Rol het bagagenet voor hoge belading uit.► Plaats een van de uiteinden van de metalen stang van het net in de desbetreffende bovenste
bevestiging 1 en doe vervolgens hetzelfde met het andere uiteinde.► Trek de riemen volledig uit.

► Sla beide riemen om stang 3 onder de zitting van de voorstoel (zitrij 1) en bevestig de veerhaak aan de ring van de desbetreffende riem.► Klap de achterstoelen neer.► Span de riemen aan zonder de achterstoelen weer op te klappen.► Controleer of het net goed is bevestigd en gespannen.
Bevestigen achter de tweede zitrij

► Klap de bagageafdekking in of verwijder deze.
► Open de kapjes van de bovenste bevestigingen 2.► Rol het bagagenet voor hoge belading uit.► Plaats een van de uiteinden van de metalen stang van het net in de desbetreffende bovenste bevestiging 2 en doe vervolgens hetzelfde met het andere uiteinde.► Bevestig de haak van beide riemen van het net aan het desbetreffende sjoroog 4 (op de vloer).► Span de riemen aan.► Controleer of het net goed is bevestigd en gespannen.
WARNI NG
Gebruik nooit de ISOfix-ring. Deze is bedoeld voor de bevestiging van de riem van een kinderzitje met bevestiging aan de bovenste gordel (Top Tether).

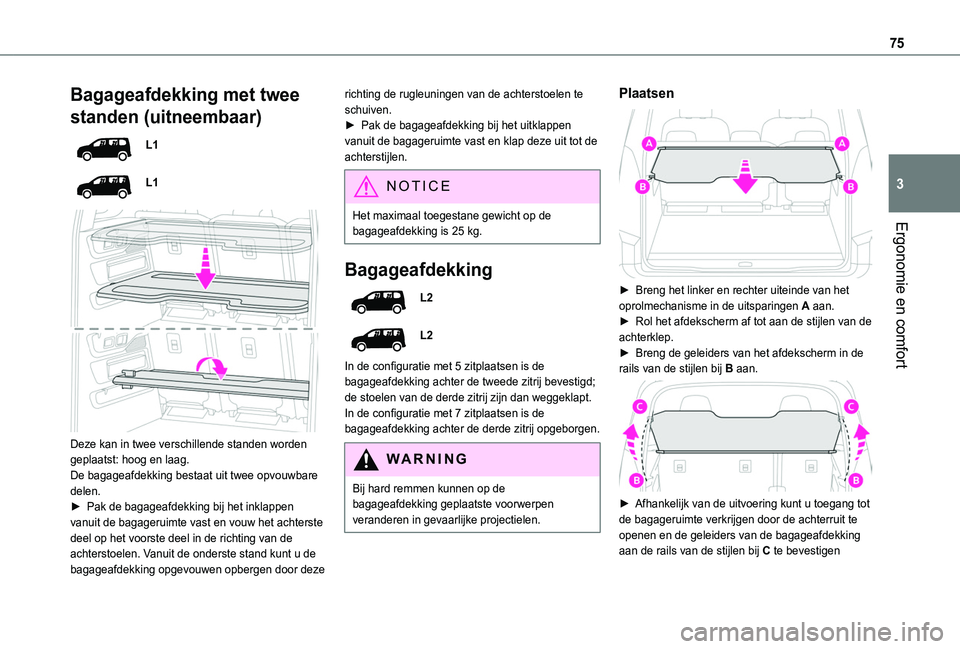

75
Ergonomie en comfort
3
Bagageafdekking met twee
standen (uitneembaar)
L1
L1


Deze kan in twee verschillende standen worden geplaatst: hoog en laag.De bagageafdekking bestaat uit twee opvouwbare delen.► Pak de bagageafdekking bij het inklappen vanuit de bagageruimte vast en vouw het achterste deel op het voorste deel in de richting van de
achterstoelen. Vanuit de onderste stand kunt u de bagageafdekking opgevouwen opbergen door deze
richting de rugleuningen van de achterstoelen te schuiven.► Pak de bagageafdekking bij het uitklappen vanuit de bagageruimte vast en klap deze uit tot de achterstijlen.
NOTIC E
Het maximaal toegestane gewicht op de bagageafdekking is 25 kg.
Bagageafdekking
L2
L2
In de configuratie met 5 zitplaatsen is de bagageafdekking achter de tweede zitrij bevestigd; de stoelen van de derde zitrij zijn dan weggeklapt.In de configuratie met 7 zitplaatsen is de bagageafdekking achter de derde zitrij opgeborgen.
WARNI NG
Bij hard remmen kunnen op de bagageafdekking geplaatste voorwerpen veranderen in gevaarlijke projectielen.
Plaatsen

► Breng het linker en rechter uiteinde van het oprolmechanisme in de uitsparingen A aan.► Rol het afdekscherm af tot aan de stijlen van de achterklep.► Breng de geleiders van het afdekscherm in de rails van de stijlen bij B aan.

► Afhankelijk van de uitvoering kunt u toegang tot de bagageruimte verkrijgen door de achterruit te openen en de geleiders van de bagageafdekking aan de rails van de stijlen bij C te bevestigen

76

► De bagageafdekking kan achter zitrij 2 of 3 worden opgeborgen.
Verwijderen
► Haal de geleiders van het scherm uit de rails in de stijlen bij B.► Geleid het scherm tijdens het oprollen.► Ontgrendel het scherm door een van de handgrepen aan de uiteinden van het oprolmechanisme in te drukken.
Scheidingswand voor lading


Een verticale scheidingswand op de vloer achter de voorstoelen beschermt de bestuurder en voorpassagiers tegen mogelijk schuivende lading.Een stalen of glazen scheidingswand scheidt de laadruimte van de cabine.
WARNI NG
Reinig bij het wassen van uw auto het interieur nooit direct met een waterstraal.
Vastzetringen




Gebruik de vastzetringen op de vloer achter om lading vast te zetten.

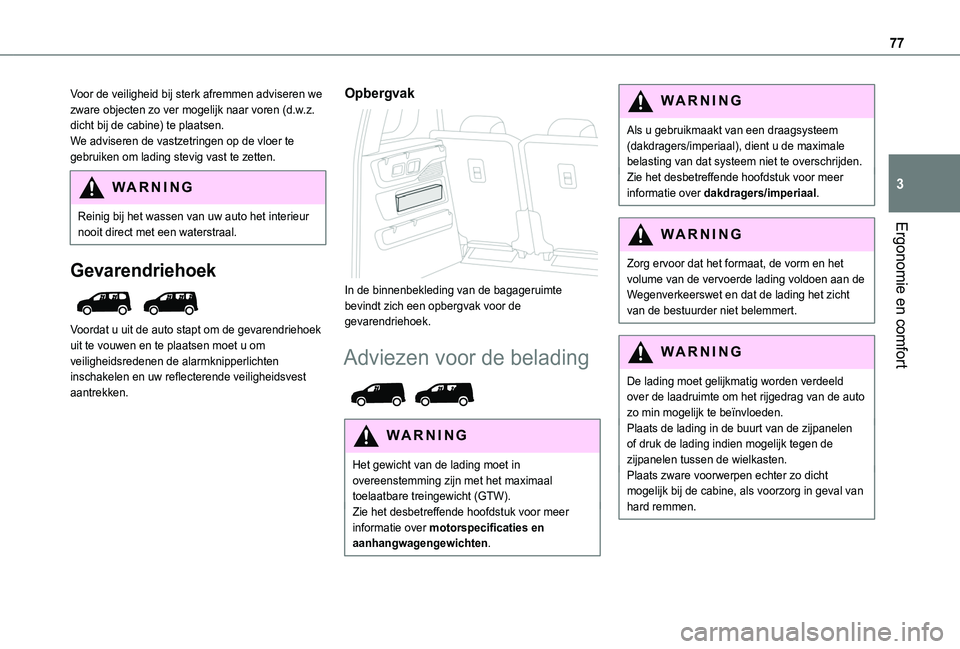

77
Ergonomie en comfort
3
Voor de veiligheid bij sterk afremmen adviseren we zware objecten zo ver mogelijk naar voren (d.w.z. dicht bij de cabine) te plaatsen.We adviseren de vastzetringen op de vloer te gebruiken om lading stevig vast te zetten.
WARNI NG
Reinig bij het wassen van uw auto het interieur nooit direct met een waterstraal.
Gevarendriehoek

Voordat u uit de auto stapt om de gevarendriehoek uit te vouwen en te plaatsen moet u om veiligheidsredenen de alarmknipperlichten inschakelen en uw reflecterende veiligheidsvest aantrekken.
Opbergvak

In de binnenbekleding van de bagageruimte bevindt zich een opbergvak voor de gevarendriehoek.
Adviezen voor de belading

WARNI NG
Het gewicht van de lading moet in overeenstemming zijn met het maximaal toelaatbare treingewicht (GTW).Zie het desbetreffende hoofdstuk voor meer informatie over motorspecificaties en aanhangwagengewichten.
WARNI NG
Als u gebruikmaakt van een draagsysteem (dakdragers/imperiaal), dient u de maximale belasting van dat systeem niet te overschrijden.Zie het desbetreffende hoofdstuk voor meer informatie over dakdragers/imperiaal.
WARNI NG
Zorg ervoor dat het formaat, de vorm en het volume van de vervoerde lading voldoen aan de Wegenverkeerswet en dat de lading het zicht van de bestuurder niet belemmert.
WARNI NG
De lading moet gelijkmatig worden verdeeld over de laadruimte om het rijgedrag van de auto zo min mogelijk te beïnvloeden.Plaats de lading in de buurt van de zijpanelen of druk de lading indien mogelijk tegen de
zijpanelen tussen de wielkasten.Plaats zware voorwerpen echter zo dicht mogelijk bij de cabine, als voorzorg in geval van hard remmen.

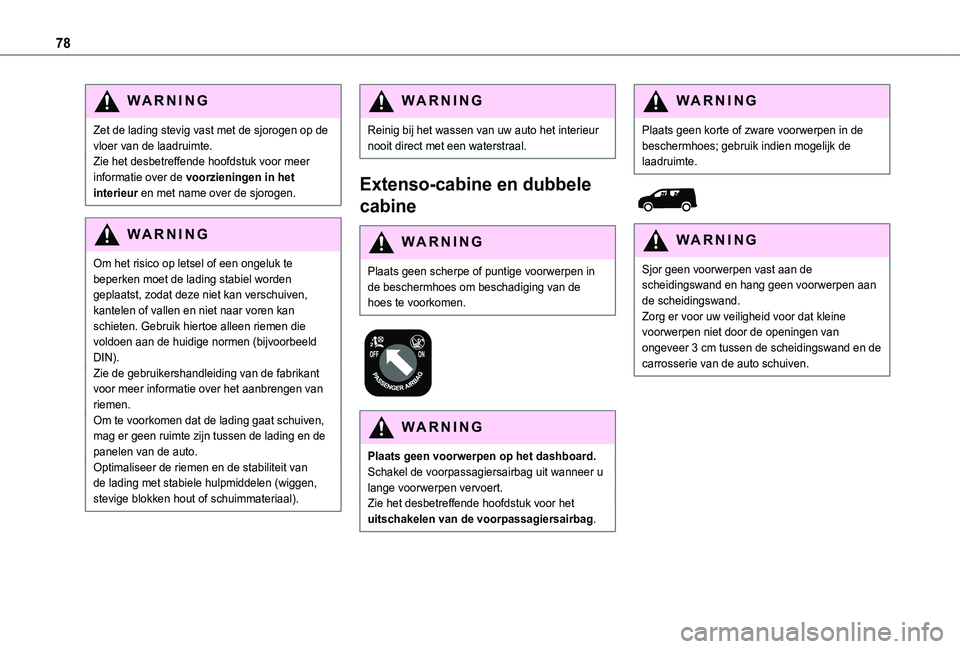

78
WARNI NG
Zet de lading stevig vast met de sjorogen op de vloer van de laadruimte.Zie het desbetreffende hoofdstuk voor meer informatie over de voorzieningen in het interieur en met name over de sjorogen.
WARNI NG
Om het risico op letsel of een ongeluk te beperken moet de lading stabiel worden geplaatst, zodat deze niet kan verschuiven, kantelen of vallen en niet naar voren kan schieten. Gebruik hiertoe alleen riemen die voldoen aan de huidige normen (bijvoorbeeld DIN).Zie de gebruikershandleiding van de fabrikant voor meer informatie over het aanbrengen van riemen.Om te voorkomen dat de lading gaat schuiven, mag er geen ruimte zijn tussen de lading en de
panelen van de auto.Optimaliseer de riemen en de stabiliteit van de lading met stabiele hulpmiddelen (wiggen, stevige blokken hout of schuimmateriaal).
WARNI NG
Reinig bij het wassen van uw auto het interieur nooit direct met een waterstraal.
Extenso-cabine en dubbele
cabine
WARNI NG
Plaats geen scherpe of puntige voorwerpen in de beschermhoes om beschadiging van de hoes te voorkomen.


WARNI NG
Plaats geen voorwerpen op het dashboard.Schakel de voorpassagiersairbag uit wanneer u lange voorwerpen vervoert.Zie het desbetreffende hoofdstuk voor het uitschakelen van de voorpassagiersairbag.
WARNI NG
Plaats geen korte of zware voorwerpen in de beschermhoes; gebruik indien mogelijk de laadruimte.


WARNI NG
Sjor geen voorwerpen vast aan de scheidingswand en hang geen voorwerpen aan de scheidingswand.Zorg er voor uw veiligheid voor dat kleine voorwerpen niet door de openingen van ongeveer 3 cm tussen de scheidingswand en de carrosserie van de auto schuiven.

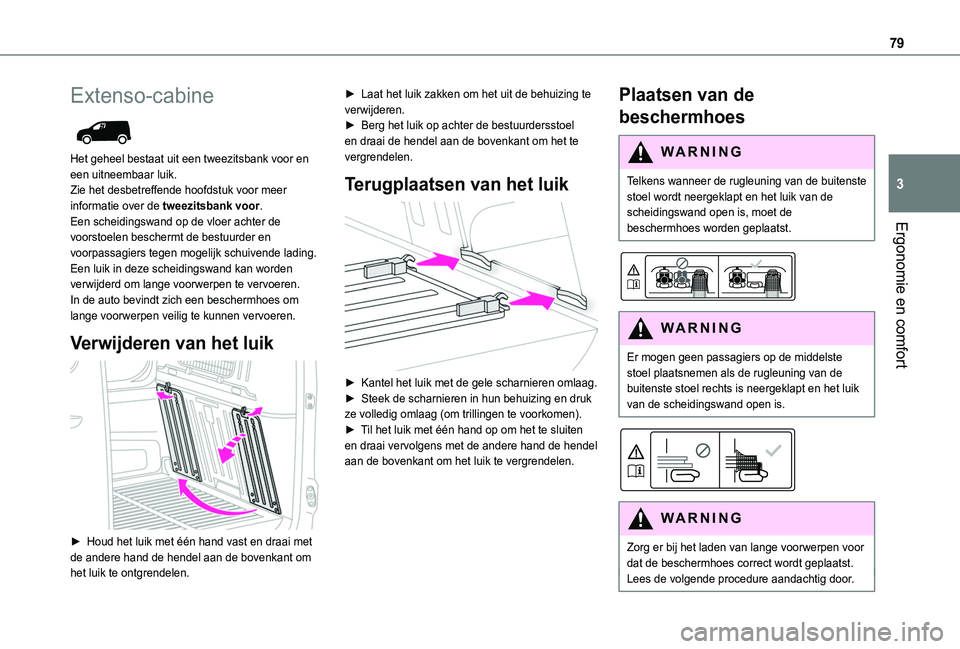

79
Ergonomie en comfort
3
Extenso-cabine

Het geheel bestaat uit een tweezitsbank voor en een uitneembaar luik.Zie het desbetreffende hoofdstuk voor meer informatie over de tweezitsbank voor.Een scheidingswand op de vloer achter de voorstoelen beschermt de bestuurder en voorpassagiers tegen mogelijk schuivende lading.Een luik in deze scheidingswand kan worden verwijderd om lange voorwerpen te vervoeren.In de auto bevindt zich een beschermhoes om lange voorwerpen veilig te kunnen vervoeren.
Verwijderen van het luik

► Houd het luik met één hand vast en draai met de andere hand de hendel aan de bovenkant om het luik te ontgrendelen.
► Laat het luik zakken om het uit de behuizing te verwijderen.► Berg het luik op achter de bestuurdersstoel en draai de hendel aan de bovenkant om het te vergrendelen.
Terugplaatsen van het luik

► Kantel het luik met de gele scharnieren omlaag.► Steek de scharnieren in hun behuizing en druk ze volledig omlaag (om trillingen te voorkomen).► Til het luik met één hand op om het te sluiten
en draai vervolgens met de andere hand de hendel aan de bovenkant om het luik te vergrendelen.
Plaatsen van de
beschermhoes
WARNI NG
Telkens wanneer de rugleuning van de buitenste stoel wordt neergeklapt en het luik van de scheidingswand open is, moet de beschermhoes worden geplaatst.


WARNI NG
Er mogen geen passagiers op de middelste stoel plaatsnemen als de rugleuning van de buitenste stoel rechts is neergeklapt en het luik van de scheidingswand open is.


WARNI NG
Zorg er bij het laden van lange voorwerpen voor dat de beschermhoes correct wordt geplaatst.Lees de volgende procedure aandachtig door.

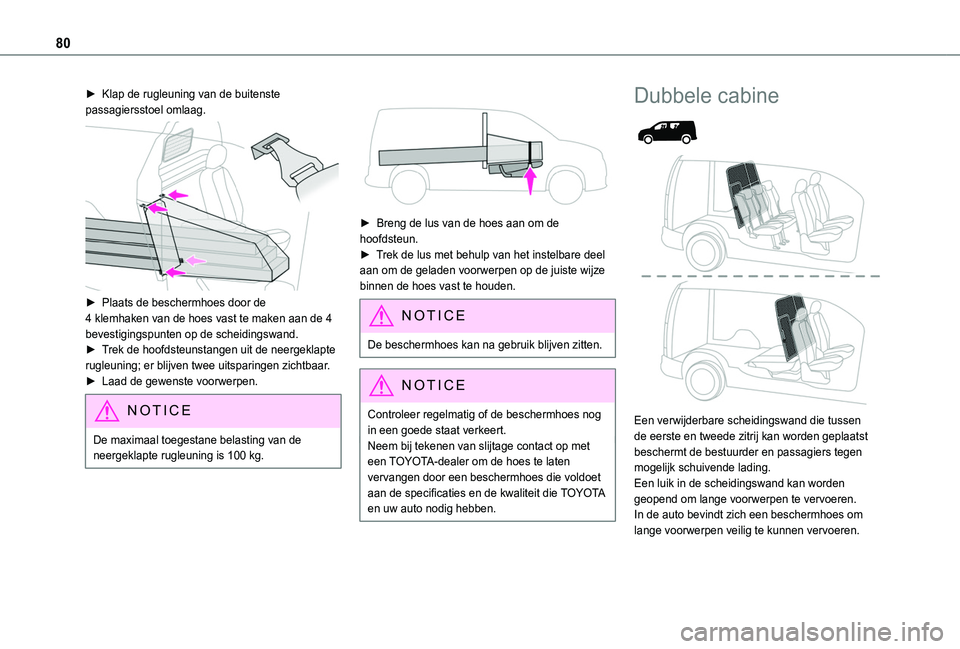

80
► Klap de rugleuning van de buitenste passagiersstoel omlaag.

► Plaats de beschermhoes door de 4 klemhaken van de hoes vast te maken aan de 4 bevestigingspunten op de scheidingswand.► Trek de hoofdsteunstangen uit de neergeklapte rugleuning; er blijven twee uitsparingen zichtbaar.► Laad de gewenste voorwerpen.
NOTIC E
De maximaal toegestane belasting van de neergeklapte rugleuning is 100 kg.


► Breng de lus van de hoes aan om de hoofdsteun.► Trek de lus met behulp van het instelbare deel aan om de geladen voorwerpen op de juiste wijze binnen de hoes vast te houden.
NOTIC E
De beschermhoes kan na gebruik blijven zitten.
NOTIC E
Controleer regelmatig of de beschermhoes nog in een goede staat verkeert.Neem bij tekenen van slijtage contact op met een TOYOTA-dealer om de hoes te laten vervangen door een beschermhoes die voldoet aan de specificaties en de kwaliteit die TOYOTA en uw auto nodig hebben.
Dubbele cabine


Een verwijderbare scheidingswand die tussen de eerste en tweede zitrij kan worden geplaatst
beschermt de bestuurder en passagiers tegen mogelijk schuivende lading.Een luik in de scheidingswand kan worden geopend om lange voorwerpen te vervoeren.In de auto bevindt zich een beschermhoes om lange voorwerpen veilig te kunnen vervoeren.
