TOYOTA PROACE CITY VERSO 2019 Instrukcja obsługi (in Polish)

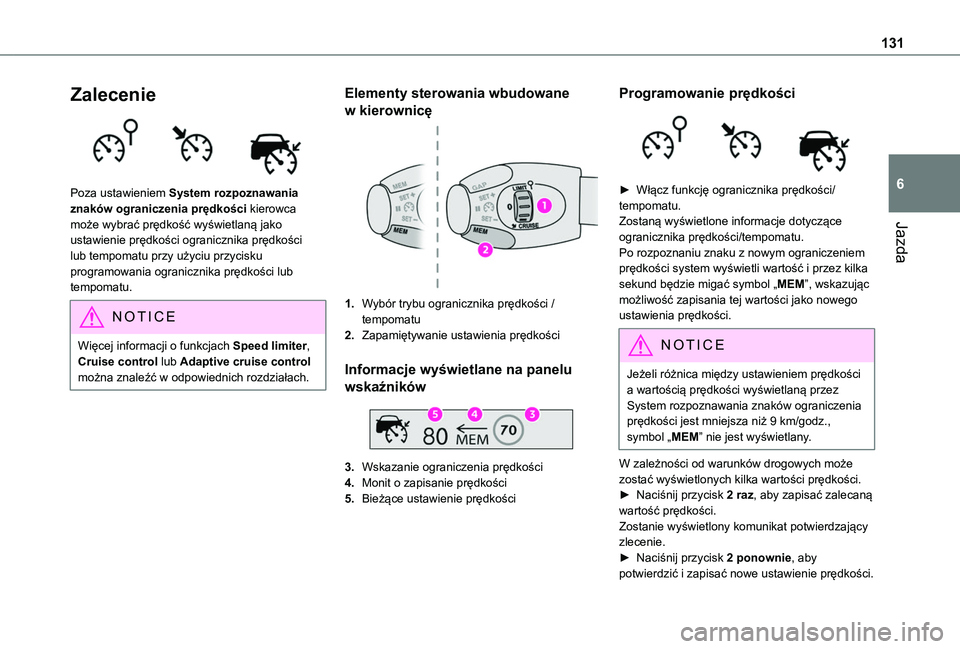

131
Jazda
6
Zalecenie

Poza ustawieniem System rozpoznawania znaków ograniczenia prędkości kierowca może wybrać prędkość wyświetlaną jako ustawienie prędkości ogranicznika prędkości lub tempomatu przy użyciu przycisku programowania ogranicznika prędkości lub tempomatu.
NOTIC E
Więcej informacji o funkcjach Speed limiter, Cruise control lub Adaptive cruise control można znaleźć w odpowiednich rozdziałach.
Elementy sterowania wbudowane
w kierownicę
1.Wybór trybu ogranicznika prędkości / tempomatu
2.Zapamiętywanie ustawienia prędkości
Informacje wyświetlane na panelu
wskaźników

3.Wskazanie ograniczenia prędkości
4.Monit o zapisanie prędkości
5.Bieżące ustawienie prędkości
Programowanie prędkości

► Włącz funkcję ogranicznika prędkości/tempomatu.Zostaną wyświetlone informacje dotyczące ogranicznika prędkości/tempomatu. Po rozpoznaniu znaku z nowym ograniczeniem prędkości system wyświetli wartość i przez kilka sekund będzie migać symbol „MEM”, wskazując możliwość zapisania tej wartości jako nowego ustawienia prędkości.
NOTIC E
Jeżeli różnica między ustawieniem prędkości a wartością prędkości wyświetlaną przez System rozpoznawania znaków ograniczenia prędkości jest mniejsza niż 9 km/godz., symbol „MEM” nie jest wyświetlany.
W zależności od warunków drogowych może zostać wyświetlonych kilka wartości prędkości.► Naciśnij przycisk 2 raz, aby zapisać zalecaną wartość prędkości.Zostanie wyświetlony komunikat potwierdzający zlecenie.► Naciśnij przycisk 2 ponownie, aby potwierdzić i zapisać nowe ustawienie prędkości.

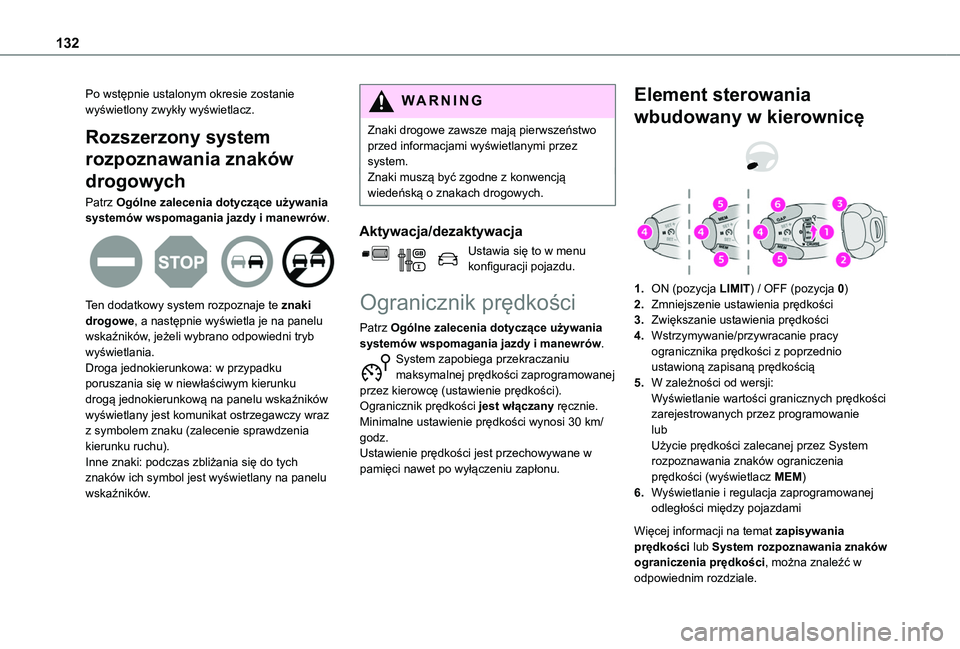

132
Po wstępnie ustalonym okresie zostanie wyświetlony zwykły wyświetlacz.
Rozszerzony system
rozpoznawania znaków
drogowych
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.

Ten dodatkowy system rozpoznaje te znaki drogowe, a następnie wyświetla je na panelu wskaźników, jeżeli wybrano odpowiedni tryb wyświetlania.Droga jednokierunkowa: w przypadku poruszania się w niewłaściwym kierunku drogą jednokierunkową na panelu wskaźników wyświetlany jest komunikat ostrzegawczy wraz z symbolem znaku (zalecenie sprawdzenia kierunku ruchu).Inne znaki: podczas zbliżania się do tych znaków ich symbol jest wyświetlany na panelu wskaźników.
WARNI NG
Znaki drogowe zawsze mają pierwszeństwo przed informacjami wyświetlanymi przez system.Znaki muszą być zgodne z konwencją wiedeńską o znakach drogowych.
Aktywacja/dezaktywacja
Ustawia się to w menu konfiguracji pojazdu.
Ogranicznik prędkości
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.System zapobiega przekraczaniu maksymalnej prędkości zaprogramowanej przez kierowcę (ustawienie prędkości).Ogranicznik prędkości jest włączany ręcznie.Minimalne ustawienie prędkości wynosi 30 km/godz.
Ustawienie prędkości jest przechowywane w pamięci nawet po wyłączeniu zapłonu.
Element sterowania
wbudowany w kierownicę


1.ON (pozycja LIMIT) / OFF (pozycja 0)
2.Zmniejszenie ustawienia prędkości
3.Zwiększanie ustawienia prędkości
4.Wstrzymywanie/przywracanie pracy ogranicznika prędkości z poprzednio ustawioną zapisaną prędkością
5.W zależności od wersji:Wyświetlanie wartości granicznych prędkości zarejestrowanych przez programowanielubUżycie prędkości zalecanej przez System rozpoznawania znaków ograniczenia prędkości (wyświetlacz MEM)
6.Wyświetlanie i regulacja zaprogramowanej odległości między pojazdami
Więcej informacji na temat zapisywania
prędkości lub System rozpoznawania znaków ograniczenia prędkości, można znaleźć w odpowiednim rozdziale.

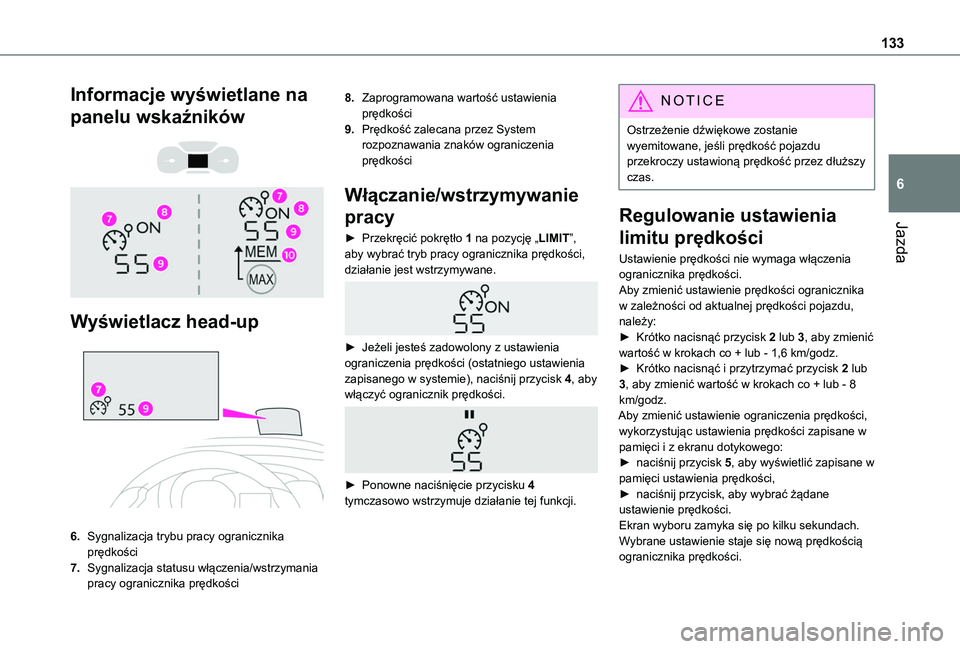

133
Jazda
6
Informacje wyświetlane na
panelu wskaźników


Wyświetlacz head-up

6.Sygnalizacja trybu pracy ogranicznika prędkości
7.Sygnalizacja statusu włączenia/wstrzymania pracy ogranicznika prędkości
8.Zaprogramowana wartość ustawienia prędkości
9.Prędkość zalecana przez System rozpoznawania znaków ograniczenia prędkości
Włączanie/wstrzymywanie
pracy
► Przekręcić pokrętło 1 na pozycję „LIMIT”, aby wybrać tryb pracy ogranicznika prędkości, działanie jest wstrzymywane.

► Jeżeli jesteś zadowolony z ustawienia ograniczenia prędkości (ostatniego ustawienia zapisanego w systemie), naciśnij przycisk 4, aby włączyć ogranicznik prędkości.

► Ponowne naciśnięcie przycisku 4 tymczasowo wstrzymuje działanie tej funkcji.
NOTIC E
Ostrzeżenie dźwiękowe zostanie wyemitowane, jeśli prędkość pojazdu przekroczy ustawioną prędkość przez dłuższy czas.
Regulowanie ustawienia
limitu prędkości
Ustawienie prędkości nie wymaga włączenia ogranicznika prędkości.Aby zmienić ustawienie prędkości ogranicznika w zależności od aktualnej prędkości pojazdu, należy:► Krótko nacisnąć przycisk 2 lub 3, aby zmienić wartość w krokach co + lub - 1,6 km/godz.► Krótko nacisnąć i przytrzymać przycisk 2 lub 3, aby zmienić wartość w krokach co + lub - 8 km/godz.Aby zmienić ustawienie ograniczenia prędkości, wykorzystując ustawienia prędkości zapisane w
pamięci i z ekranu dotykowego:► naciśnij przycisk 5, aby wyświetlić zapisane w pamięci ustawienia prędkości,► naciśnij przycisk, aby wybrać żądane ustawienie prędkości.Ekran wyboru zamyka się po kilku sekundach.Wybrane ustawienie staje się nową prędkością ogranicznika prędkości.

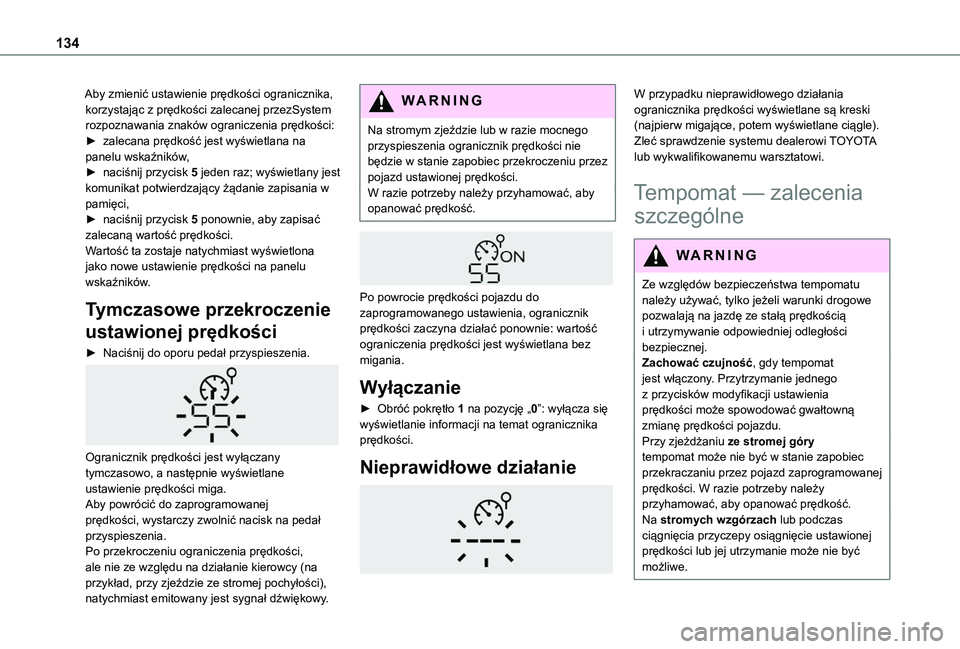

134
Aby zmienić ustawienie prędkości ogranicznika, korzystając z prędkości zalecanej przezSystem rozpoznawania znaków ograniczenia prędkości:► zalecana prędkość jest wyświetlana na panelu wskaźników,► naciśnij przycisk 5 jeden raz; wyświetlany jest komunikat potwierdzający żądanie zapisania w pamięci,► naciśnij przycisk 5 ponownie, aby zapisać zalecaną wartość prędkości.Wartość ta zostaje natychmiast wyświetlona jako nowe ustawienie prędkości na panelu wskaźników.
Tymczasowe przekroczenie
ustawionej prędkości
► Naciśnij do oporu pedał przyspieszenia.

Ogranicznik prędkości jest wyłączany tymczasowo, a następnie wyświetlane ustawienie prędkości miga.Aby powrócić do zaprogramowanej prędkości, wystarczy zwolnić nacisk na pedał przyspieszenia.Po przekroczeniu ograniczenia prędkości, ale nie ze względu na działanie kierowcy (na przykład, przy zjeździe ze stromej pochyłości), natychmiast emitowany jest sygnał dźwiękowy.
WARNI NG
Na stromym zjeździe lub w razie mocnego przyspieszenia ogranicznik prędkości nie będzie w stanie zapobiec przekroczeniu przez pojazd ustawionej prędkości.W razie potrzeby należy przyhamować, aby opanować prędkość.


Po powrocie prędkości pojazdu do zaprogramowanego ustawienia, ogranicznik prędkości zaczyna działać ponownie: wartość ograniczenia prędkości jest wyświetlana bez migania.
Wyłączanie
► Obróć pokrętło 1 na pozycję „0”: wyłącza się wyświetlanie informacji na temat ogranicznika prędkości.
Nieprawidłowe działanie

W przypadku nieprawidłowego działania ogranicznika prędkości wyświetlane są kreski (najpierw migające, potem wyświetlane ciągle).Zleć sprawdzenie systemu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Tempomat — zalecenia
szczególne
WARNI NG
Ze względów bezpieczeństwa tempomatu należy używać, tylko jeżeli warunki drogowe pozwalają na jazdę ze stałą prędkością i utrzymywanie odpowiedniej odległości bezpiecznej.Zachować czujność, gdy tempomat jest włączony. Przytrzymanie jednego z przycisków modyfikacji ustawienia prędkości może spowodować gwałtowną zmianę prędkości pojazdu.Przy zjeżdżaniu ze stromej góry tempomat może nie być w stanie zapobiec przekraczaniu przez pojazd zaprogramowanej prędkości. W razie potrzeby należy przyhamować, aby opanować prędkość.Na stromych wzgórzach lub podczas ciągnięcia przyczepy osiągnięcie ustawionej prędkości lub jej utrzymanie może nie być możliwe.

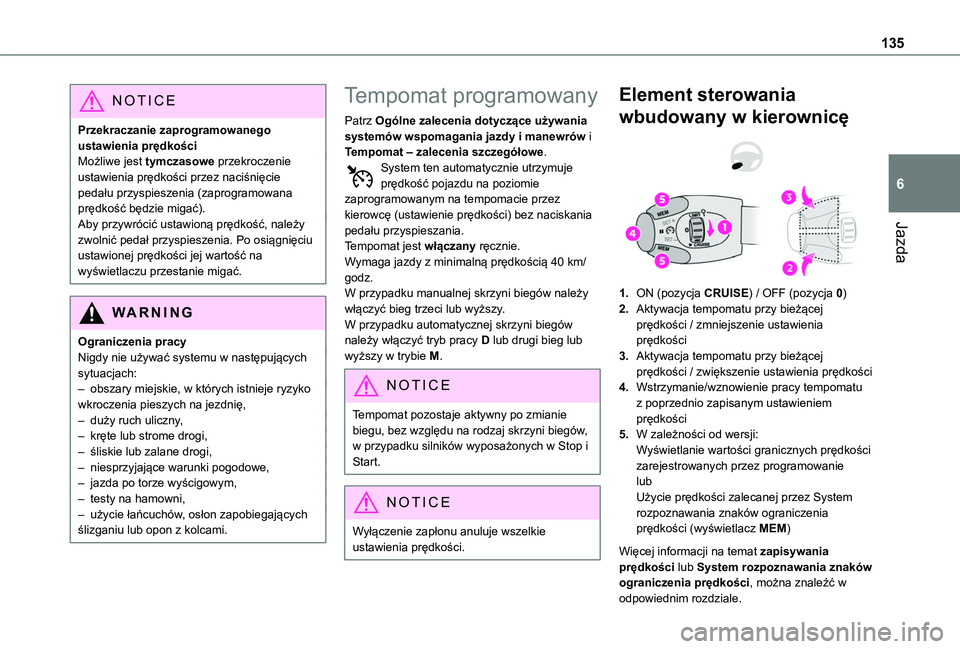

135
Jazda
6
NOTIC E
Przekraczanie zaprogramowanego ustawienia prędkościMożliwe jest tymczasowe przekroczenie ustawienia prędkości przez naciśnięcie pedału przyspieszenia (zaprogramowana prędkość będzie migać).Aby przywrócić ustawioną prędkość, należy zwolnić pedał przyspieszenia. Po osiągnięciu ustawionej prędkości jej wartość na wyświetlaczu przestanie migać.
WARNI NG
Ograniczenia pracyNigdy nie używać systemu w następujących sytuacjach:– obszary miejskie, w których istnieje ryzyko wkroczenia pieszych na jezdnię,– duży ruch uliczny,– kręte lub strome drogi,
– śliskie lub zalane drogi,– niesprzyjające warunki pogodowe,– jazda po torze wyścigowym,– testy na hamowni,– użycie łańcuchów, osłon zapobiegających ślizganiu lub opon z kolcami.
Tempomat programowany
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów i Tempomat – zalecenia szczegółowe.System ten automatycznie utrzymuje prędkość pojazdu na poziomie zaprogramowanym na tempomacie przez kierowcę (ustawienie prędkości) bez naciskania pedału przyspieszania.Tempomat jest włączany ręcznie.Wymaga jazdy z minimalną prędkością 40 km/godz.W przypadku manualnej skrzyni biegów należy włączyć bieg trzeci lub wyższy.W przypadku automatycznej skrzyni biegów należy włączyć tryb pracy D lub drugi bieg lub wyższy w trybie M.
NOTIC E
Tempomat pozostaje aktywny po zmianie biegu, bez względu na rodzaj skrzyni biegów, w przypadku silników wyposażonych w Stop i Start.
NOTIC E
Wyłączenie zapłonu anuluje wszelkie
ustawienia prędkości.
Element sterowania
wbudowany w kierownicę

1.ON (pozycja CRUISE) / OFF (pozycja 0)
2.Aktywacja tempomatu przy bieżącej prędkości / zmniejszenie ustawienia prędkości
3.Aktywacja tempomatu przy bieżącej prędkości / zwiększenie ustawienia prędkości
4.Wstrzymanie/wznowienie pracy tempomatu z poprzednio zapisanym ustawieniem prędkości
5.W zależności od wersji:
Wyświetlanie wartości granicznych prędkości zarejestrowanych przez programowanielubUżycie prędkości zalecanej przez System rozpoznawania znaków ograniczenia prędkości (wyświetlacz MEM)
Więcej informacji na temat zapisywania prędkości lub System rozpoznawania znaków ograniczenia prędkości, można znaleźć w
odpowiednim rozdziale.

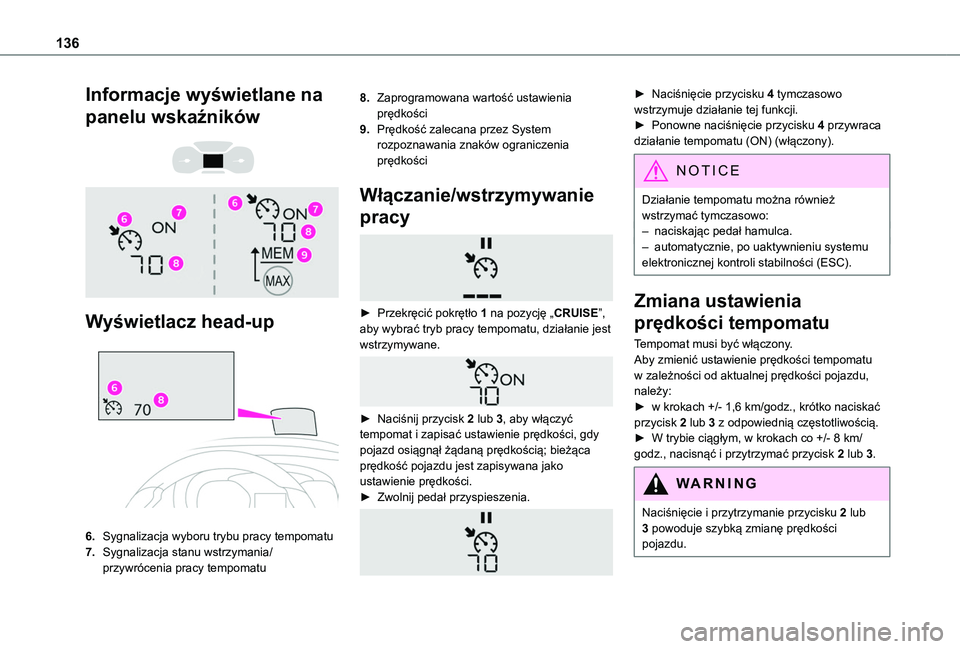

136
Informacje wyświetlane na
panelu wskaźników


Wyświetlacz head-up

6.Sygnalizacja wyboru trybu pracy tempomatu
7.Sygnalizacja stanu wstrzymania/przywrócenia pracy tempomatu
8.Zaprogramowana wartość ustawienia prędkości
9.Prędkość zalecana przez System rozpoznawania znaków ograniczenia prędkości
Włączanie/wstrzymywanie
pracy

► Przekręcić pokrętło 1 na pozycję „CRUISE”, aby wybrać tryb pracy tempomatu, działanie jest wstrzymywane.

► Naciśnij przycisk 2 lub 3, aby włączyć tempomat i zapisać ustawienie prędkości, gdy pojazd osiągnął żądaną prędkością; bieżąca prędkość pojazdu jest zapisywana jako ustawienie prędkości.► Zwolnij pedał przyspieszenia.

► Naciśnięcie przycisku 4 tymczasowo wstrzymuje działanie tej funkcji.► Ponowne naciśnięcie przycisku 4 przywraca działanie tempomatu (ON) (włączony).
NOTIC E
Działanie tempomatu można również wstrzymać tymczasowo:– naciskając pedał hamulca.
– automatycznie, po uaktywnieniu systemu elektronicznej kontroli stabilności (ESC).
Zmiana ustawienia
prędkości tempomatu
Tempomat musi być włączony.Aby zmienić ustawienie prędkości tempomatu w zależności od aktualnej prędkości pojazdu, należy:► w krokach +/- 1,6 km/godz., krótko naciskać przycisk 2 lub 3 z odpowiednią częstotliwością.► W trybie ciągłym, w krokach co +/- 8 km/godz., nacisnąć i przytrzymać przycisk 2 lub 3.
WARNI NG
Naciśnięcie i przytrzymanie przycisku 2 lub 3 powoduje szybką zmianę prędkości pojazdu.

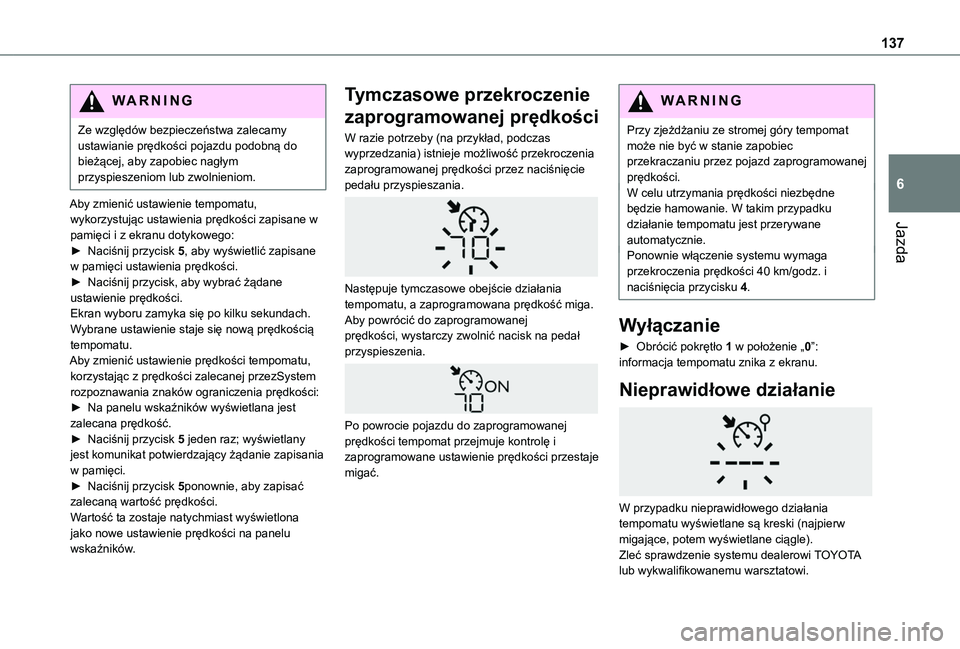

137
Jazda
6
WARNI NG
Ze względów bezpieczeństwa zalecamy ustawianie prędkości pojazdu podobną do bieżącej, aby zapobiec nagłym przyspieszeniom lub zwolnieniom.
Aby zmienić ustawienie tempomatu, wykorzystując ustawienia prędkości zapisane w pamięci i z ekranu dotykowego:► Naciśnij przycisk 5, aby wyświetlić zapisane w pamięci ustawienia prędkości.► Naciśnij przycisk, aby wybrać żądane ustawienie prędkości.Ekran wyboru zamyka się po kilku sekundach.Wybrane ustawienie staje się nową prędkością tempomatu.Aby zmienić ustawienie prędkości tempomatu, korzystając z prędkości zalecanej przezSystem rozpoznawania znaków ograniczenia prędkości:► Na panelu wskaźników wyświetlana jest zalecana prędkość.► Naciśnij przycisk 5 jeden raz; wyświetlany
jest komunikat potwierdzający żądanie zapisania w pamięci.► Naciśnij przycisk 5ponownie, aby zapisać zalecaną wartość prędkości.Wartość ta zostaje natychmiast wyświetlona jako nowe ustawienie prędkości na panelu wskaźników.
Tymczasowe przekroczenie
zaprogramowanej prędkości
W razie potrzeby (na przykład, podczas wyprzedzania) istnieje możliwość przekroczenia zaprogramowanej prędkości przez naciśnięcie pedału przyspieszania.

Następuje tymczasowe obejście działania tempomatu, a zaprogramowana prędkość miga.Aby powrócić do zaprogramowanej prędkości, wystarczy zwolnić nacisk na pedał przyspieszenia.

Po powrocie pojazdu do zaprogramowanej prędkości tempomat przejmuje kontrolę i zaprogramowane ustawienie prędkości przestaje migać.
WARNI NG
Przy zjeżdżaniu ze stromej góry tempomat może nie być w stanie zapobiec przekraczaniu przez pojazd zaprogramowanej prędkości.W celu utrzymania prędkości niezbędne będzie hamowanie. W takim przypadku działanie tempomatu jest przerywane automatycznie.Ponownie włączenie systemu wymaga przekroczenia prędkości 40 km/godz. i naciśnięcia przycisku 4.
Wyłączanie
► Obrócić pokrętło 1 w położenie „0”: informacja tempomatu znika z ekranu.
Nieprawidłowe działanie

W przypadku nieprawidłowego działania tempomatu wyświetlane są kreski (najpierw migające, potem wyświetlane ciągle).Zleć sprawdzenie systemu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.

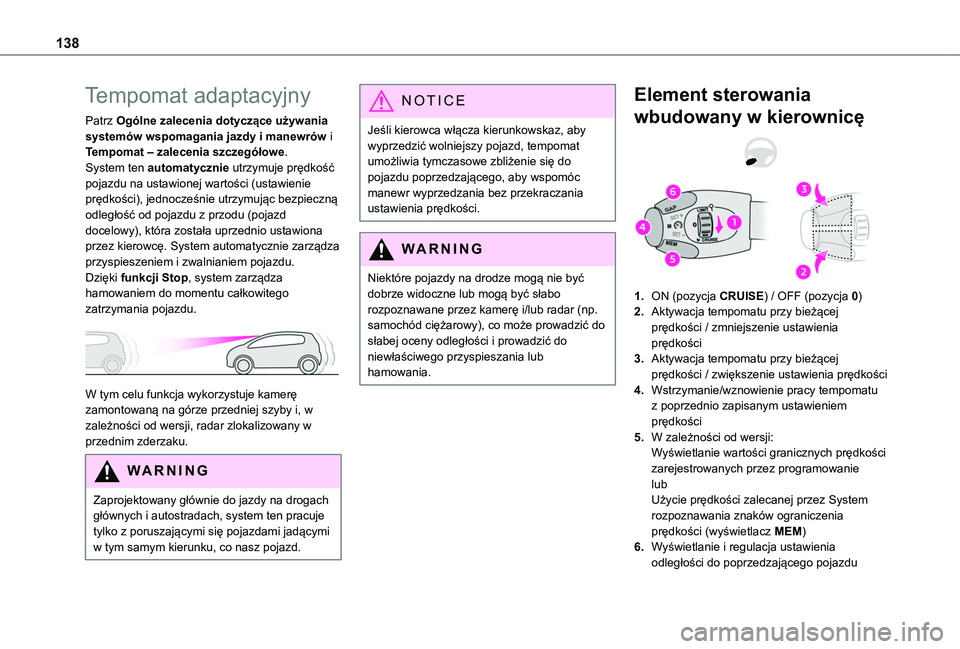

138
Tempomat adaptacyjny
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów i Tempomat – zalecenia szczegółowe.System ten automatycznie utrzymuje prędkość pojazdu na ustawionej wartości (ustawienie prędkości), jednocześnie utrzymując bezpieczną odległość od pojazdu z przodu (pojazd docelowy), która została uprzednio ustawiona przez kierowcę. System automatycznie zarządza przyspieszeniem i zwalnianiem pojazdu.Dzięki funkcji Stop, system zarządza hamowaniem do momentu całkowitego zatrzymania pojazdu.

W tym celu funkcja wykorzystuje kamerę zamontowaną na górze przedniej szyby i, w zależności od wersji, radar zlokalizowany w przednim zderzaku.
WARNI NG
Zaprojektowany głównie do jazdy na drogach głównych i autostradach, system ten pracuje tylko z poruszającymi się pojazdami jadącymi
w tym samym kierunku, co nasz pojazd.
NOTIC E
Jeśli kierowca włącza kierunkowskaz, aby wyprzedzić wolniejszy pojazd, tempomat umożliwia tymczasowe zbliżenie się do pojazdu poprzedzającego, aby wspomóc manewr wyprzedzania bez przekraczania ustawienia prędkości.
WARNI NG
Niektóre pojazdy na drodze mogą nie być dobrze widoczne lub mogą być słabo rozpoznawane przez kamerę i/lub radar (np. samochód ciężarowy), co może prowadzić do słabej oceny odległości i prowadzić do niewłaściwego przyspieszania lub hamowania.
Element sterowania
wbudowany w kierownicę
1.ON (pozycja CRUISE) / OFF (pozycja 0)
2.Aktywacja tempomatu przy bieżącej prędkości / zmniejszenie ustawienia prędkości
3.Aktywacja tempomatu przy bieżącej prędkości / zwiększenie ustawienia prędkości
4.Wstrzymanie/wznowienie pracy tempomatu z poprzednio zapisanym ustawieniem prędkości
5.W zależności od wersji:Wyświetlanie wartości granicznych prędkości zarejestrowanych przez programowanielubUżycie prędkości zalecanej przez System rozpoznawania znaków ograniczenia prędkości (wyświetlacz MEM)
6.Wyświetlanie i regulacja ustawienia odległości do poprzedzającego pojazdu

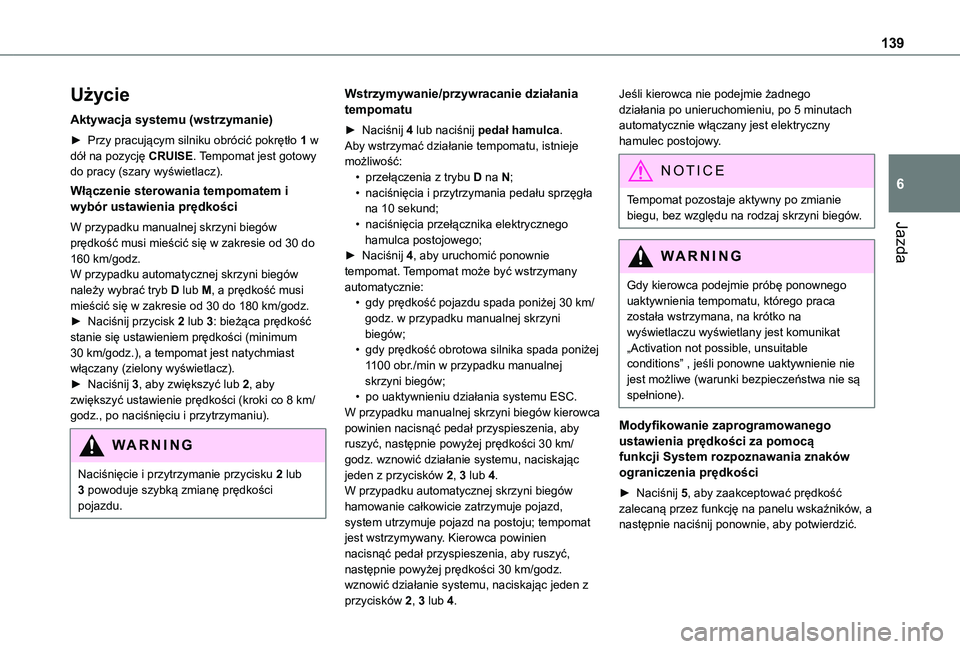

139
Jazda
6
Użycie
Aktywacja systemu (wstrzymanie)
► Przy pracującym silniku obrócić pokrętło 1 w dół na pozycję CRUISE. Tempomat jest gotowy do pracy (szary wyświetlacz).
Włączenie sterowania tempomatem i wybór ustawienia prędkości
W przypadku manualnej skrzyni biegów prędkość musi mieścić się w zakresie od 30 do 160 km/godz.W przypadku automatycznej skrzyni biegów należy wybrać tryb D lub M, a prędkość musi mieścić się w zakresie od 30 do 180 km/godz.► Naciśnij przycisk 2 lub 3: bieżąca prędkość stanie się ustawieniem prędkości (minimum 30 km/godz.), a tempomat jest natychmiast włączany (zielony wyświetlacz).► Naciśnij 3, aby zwiększyć lub 2, aby zwiększyć ustawienie prędkości (kroki co 8 km/godz., po naciśnięciu i przytrzymaniu).
WARNI NG
Naciśnięcie i przytrzymanie przycisku 2 lub 3 powoduje szybką zmianę prędkości pojazdu.
Wstrzymywanie/przywracanie działania tempomatu
► Naciśnij 4 lub naciśnij pedał hamulca. Aby wstrzymać działanie tempomatu, istnieje możliwość:• przełączenia z trybu D na N;• naciśnięcia i przytrzymania pedału sprzęgła na 10 sekund;• naciśnięcia przełącznika elektrycznego hamulca postojowego;► Naciśnij 4, aby uruchomić ponownie tempomat. Tempomat może być wstrzymany automatycznie:• gdy prędkość pojazdu spada poniżej 30 km/godz. w przypadku manualnej skrzyni biegów;• gdy prędkość obrotowa silnika spada poniżej 1100 obr./min w przypadku manualnej skrzyni biegów;• po uaktywnieniu działania systemu ESC.W przypadku manualnej skrzyni biegów kierowca powinien nacisnąć pedał przyspieszenia, aby ruszyć, następnie powyżej prędkości 30 km/
godz. wznowić działanie systemu, naciskając jeden z przycisków 2, 3 lub 4. W przypadku automatycznej skrzyni biegów hamowanie całkowicie zatrzymuje pojazd, system utrzymuje pojazd na postoju; tempomat jest wstrzymywany. Kierowca powinien nacisnąć pedał przyspieszenia, aby ruszyć, następnie powyżej prędkości 30 km/godz. wznowić działanie systemu, naciskając jeden z
przycisków 2, 3 lub 4.
Jeśli kierowca nie podejmie żadnego działania po unieruchomieniu, po 5 minutach automatycznie włączany jest elektryczny hamulec postojowy.
N OTIC E
Tempomat pozostaje aktywny po zmianie biegu, bez względu na rodzaj skrzyni biegów.
WARNI NG
Gdy kierowca podejmie próbę ponownego uaktywnienia tempomatu, którego praca została wstrzymana, na krótko na wyświetlaczu wyświetlany jest komunikat „Activation not possible, unsuitable conditions” , jeśli ponowne uaktywnienie nie jest możliwe (warunki bezpieczeństwa nie są spełnione).
Modyfikowanie zaprogramowanego ustawienia prędkości za pomocą funkcji System rozpoznawania znaków ograniczenia prędkości
► Naciśnij 5, aby zaakceptować prędkość zalecaną przez funkcję na panelu wskaźników, a następnie naciśnij ponownie, aby potwierdzić.

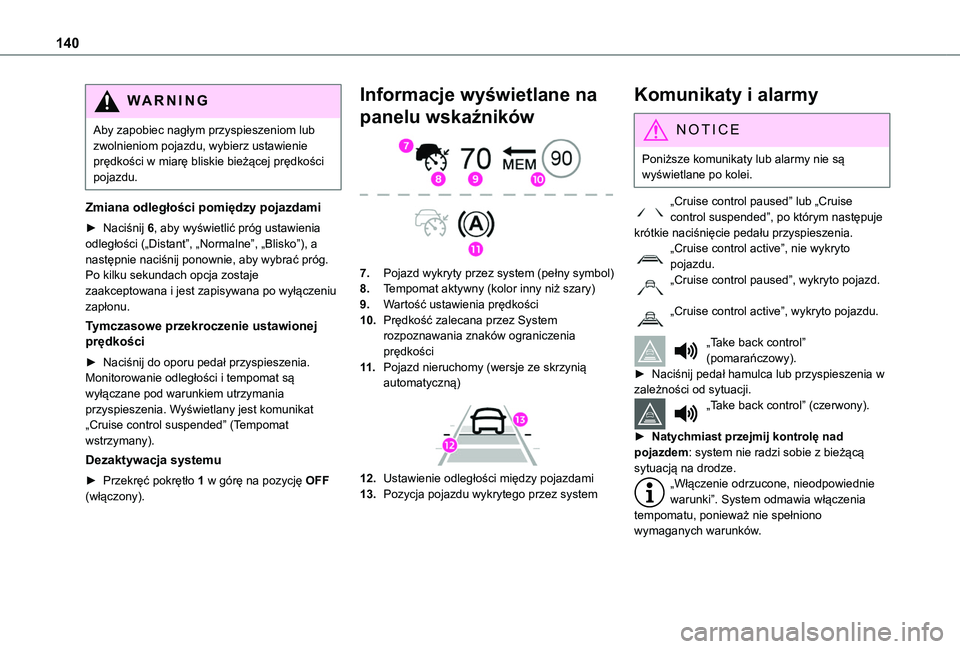

140
WARNI NG
Aby zapobiec nagłym przyspieszeniom lub zwolnieniom pojazdu, wybierz ustawienie prędkości w miarę bliskie bieżącej prędkości pojazdu.
Zmiana odległości pomiędzy pojazdami
► Naciśnij 6, aby wyświetlić próg ustawienia odległości („Distant”, „Normalne”, „Blisko”), a następnie naciśnij ponownie, aby wybrać próg.Po kilku sekundach opcja zostaje zaakceptowana i jest zapisywana po wyłączeniu zapłonu.
Tymczasowe przekroczenie ustawionej prędkości
► Naciśnij do oporu pedał przyspieszenia. Monitorowanie odległości i tempomat są wyłączane pod warunkiem utrzymania przyspieszenia. Wyświetlany jest komunikat „Cruise control suspended” (Tempomat wstrzymany).
Dezaktywacja systemu
► Przekręć pokrętło 1 w górę na pozycję OFF (włączony).
Informacje wyświetlane na
panelu wskaźników

7.Pojazd wykryty przez system (pełny symbol)
8.Tempomat aktywny (kolor inny niż szary)
9.Wartość ustawienia prędkości
10.Prędkość zalecana przez System rozpoznawania znaków ograniczenia prędkości
11 .Pojazd nieruchomy (wersje ze skrzynią automatyczną)

12.Ustawienie odległości między pojazdami
13.Pozycja pojazdu wykrytego przez system
Komunikaty i alarmy
NOTIC E
Poniższe komunikaty lub alarmy nie są wyświetlane po kolei.
„Cruise control paused” lub „Cruise control suspended”, po którym następuje krótkie naciśnięcie pedału przyspieszenia.
„Cruise control active”, nie wykryto pojazdu.„Cruise control paused”, wykryto pojazd.
„Cruise control active”, wykryto pojazdu.
„Take back control” (pomarańczowy).► Naciśnij pedał hamulca lub przyspieszenia w zależności od sytuacji.„Take back control” (czerwony).
► Natychmiast przejmij kontrolę nad pojazdem: system nie radzi sobie z bieżącą sytuacją na drodze.„Włączenie odrzucone, nieodpowiednie warunki”. System odmawia włączenia tempomatu, ponieważ nie spełniono wymaganych warunków.
